S参数的含义
电子元器件S参数的含义和用途
电子元器件S参数的含义和用途上网时间：2008-12-19 作者：Albert 来源：电子元件技术网中心议题：S参数介绍的由来和含义S参数的使用范围S参数在电路仿真中的应用解决方案：对于高频电路，需要采用网络法来进行分析，此时需要用到S参数可以使用元器件厂家的S参数也可以自己搭建测试电路使用网络分析仪来测得S参数要想深刻的理解S参数，需要具备足够的高频电子电路的基础知识在进行射频、微波等高频电路设计时，节点电路理论已不再适用，需要采用分布参数电路的分析方法，这时可以采用复杂的场分析法，但更多地时候则采用微波网络法来分析电路，对于微波网络而言，最重要的参数就是S参数。
在个人计算机平台迈入GHz阶段之后，从计算机的中央处理器、显示界面、存储器总线到I/O接口，全部走入高频传送的国度，所以现在不但射频通信电路设计时需要了解、掌握S参数，计算机系统甚至消费电子系统的设计师也需要对相关知识有所掌握。
S参数的作用S参数的由来和含义在低频电路中，元器件的尺寸相对于信号的波长而言可以忽略(通常小于波长的十分之一)，这种情况下的电路被称为节点(Lump)电路，这时可以采用常规的电压、电流定律来进行电路计算。
其回路器件的基本特征为：具体来说S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。
针对射频和微波应用的综合和分析工具几乎都许诺具有用S参数进行仿真的能力，这其中包括安捷伦公司的ADS（Advanced Design System），ADS被许多射频设计平台所集成。
在进行需要较高频率的设计时，设计师必须利用参数曲线以及预先计算的散射参数（即S-参数）模型，才能用传输线和器件模型来设计所有物理元件。
电阻：能量损失（发热）电容：静电能量电感：电磁能量但在高频微波电路中，由于波长较短，组件的尺寸就无法再视为一个节点，某一瞬间组件上所分布的电压、电流也就不一致了。

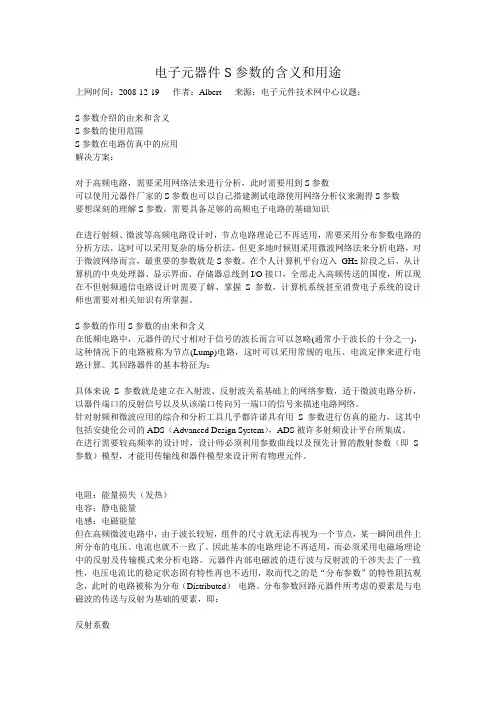

电子元器件S参数的含义和用途
电子元器件S参数的含义和用途上网时间：2008-12-19 作者：Albert 来源：电子元件技术网中心议题：S参数介绍的由来和含义S参数的使用范围S参数在电路仿真中的应用解决方案：对于高频电路，需要采用网络法来进行分析，此时需要用到S参数可以使用元器件厂家的S参数也可以自己搭建测试电路使用网络分析仪来测得S参数要想深刻的理解S参数，需要具备足够的高频电子电路的基础知识在进行射频、微波等高频电路设计时，节点电路理论已不再适用，需要采用分布参数电路的分析方法，这时可以采用复杂的场分析法，但更多地时候则采用微波网络法来分析电路，对于微波网络而言，最重要的参数就是S参数。
在个人计算机平台迈入 GHz阶段之后，从计算机的中央处理器、显示界面、存储器总线到I/O接口，全部走入高频传送的国度，所以现在不但射频通信电路设计时需要了解、掌握S参数，计算机系统甚至消费电子系统的设计师也需要对相关知识有所掌握。
S参数的作用S参数的由来和含义在低频电路中，元器件的尺寸相对于信号的波长而言可以忽略(通常小于波长的十分之一)，这种情况下的电路被称为节点(Lump)电路，这时可以采用常规的电压、电流定律来进行电路计算。
其回路器件的基本特征为：具体来说S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。
针对射频和微波应用的综合和分析工具几乎都许诺具有用S参数进行仿真的能力，这其中包括安捷伦公司的ADS（Advanced Design System），ADS被许多射频设计平台所集成。
在进行需要较高频率的设计时，设计师必须利用参数曲线以及预先计算的散射参数（即S-参数）模型，才能用传输线和器件模型来设计所有物理元件。
电阻：能量损失（发热）电容：静电能量电感：电磁能量但在高频微波电路中，由于波长较短，组件的尺寸就无法再视为一个节点，某一瞬间组件上所分布的电压、电流也就不一致了。
测量坐标数据中s代表什么
测量坐标数据中s代表什么1. 引言在测量学领域，坐标数据是一种常见的信息表达方式，用于描述空间中的点的位置。
在坐标数据中，通常存在一个由字母表示的参数，常见的是s。
本文将探讨测量坐标数据中s代表的含义，以及其在不同领域中的应用。
2. s的定义及含义s通常用于表示平面坐标数据中的直线距离，也即两个点之间的欧氏距离。
在三维坐标数据中，s可以表示空间中两个点之间的直线距离，同样也是欧氏距离。
s的值通常以长度单位表示，如mm、cm、m等。
3. 测量学中s的应用在测量学中，s代表了测量结果中的一个重要信息，常用于以下情况：3.1. 直线测量在直线测量中，s通常用于表示两个点之间的距离，如从一个点到直线的垂直距离、两个点之间的线段长度等。
通过测量s的数值，可以得到点的位置信息，从而进行准确的直线测量。
3.2. 面积测量在面积测量中，s可以用于计算不规则图形的面积。
通过将不规则图形分割为多个矩形或三角形，然后计算每个小区域的面积，最后将这些小区域的面积相加即可得到不规则图形的总面积。
而s在这里代表了各个小区域的边长。
3.3. 弧长测量在曲线测量中，s可以用于表示曲线的弧长。
通过测量曲线上的一段长度为s 的弧，可以计算曲线的整体长度。
在实际应用中，这一特性常被用于道路、河流等曲线线路的测量。
4. 工程学中s的应用除了测量学外，s在工程学中也有重要的应用：4.1. 坐标转换在工程学中，s可以用于表示坐标系之间的距离转换。
通过测量两个坐标系之间的点的位置，并计算s的数值，可以实现不同坐标系之间的转换。
4.2. 路径规划在计算机科学和机器人学中，s常被用于表示路径规划中的路程。
通过计算路径上各个点之间的s值，可以得到整个路径的长度，从而进行路径规划和优化。
5. 结论s在测量坐标数据中多用于表示直线、面积和弧长等距离测量，同时也应用于工程学的坐标转换和路径规划中。
通过测量s的数值，可以获得重要的位置和距离信息，有助于实现精确测量和规划。
s参数的解释
S参数例子Ur1 = S11 Ui1 + S12 Ui2Ur2 = S21 Ui1 + S22 Ui2Ui1，Ui2，Ur1，Ur2：分别是端口1和端口2的归一化入射电压和反射电压S11：端口2匹配时，端口1的反射系数；S22：端口1匹配时，端口2的反射系数；S12：端口1匹配时，端口2到端口1的反向传输系数；S21：端口2匹配时，端口1到端口2的正向传输系数；S 参数（散射参数）用于评估DUT 反射信号和传送信号的性能。
S 参数由两个复数之比定义，它包含有关信号的幅度和相位的信息。
S 参数通常表示为：S输出输入输出：输出信号的DUT 端口号输入：输入信号的DUT 端口号例如，S 参数S21 是DUT 上端口2 的输出信号与DUT 上端口1 的输入信号之比，输出信号和输入信号都用复数表示。
当启动平衡- 不平衡转换功能时，可以选择混合模S 参数。
S参数分析微波系统主要研究信号和能量两大问题：信号问题主要是研究幅频和相频特性；能量问题主要是研究能量如何有效地传输。
微波系统是分布参数电路，必须采用场分析法，但场分析法过于复杂，因此需要一种简化的分析方法。
微波网络法被广泛运用于微波系统的分析，是一种等效电路法，在分析场分布的基础上，用路的方法将微波元件等效为电抗或电阻器件，将实际的导波传输系统等效为传输线，从而将实际的微波系统简化为微波网络，把场的问题转化为路的问题来解决。
微波网络理论是在低频网络理论的基础上发展起来的，低频电路分析是微波电路分析的一个特殊情况。
一般地，对于一个网络有Y、Z和S参数可用来测量和分析，Y称为导纳参数，Z称为阻抗参数，S称为散射参数；前两个参数主要用于集总电路，Z和Y参数对于集总参数电路分析非常有效，各参数可以很方便的测试；但是在微波系统中，由于确定非TEM波电压、电流非常困难，而且在微波频率测量电压和电流也存在实际困难。
因此，在处理高频网络时，等效电压和电流以及有关的阻抗和导纳参数变得较抽象。

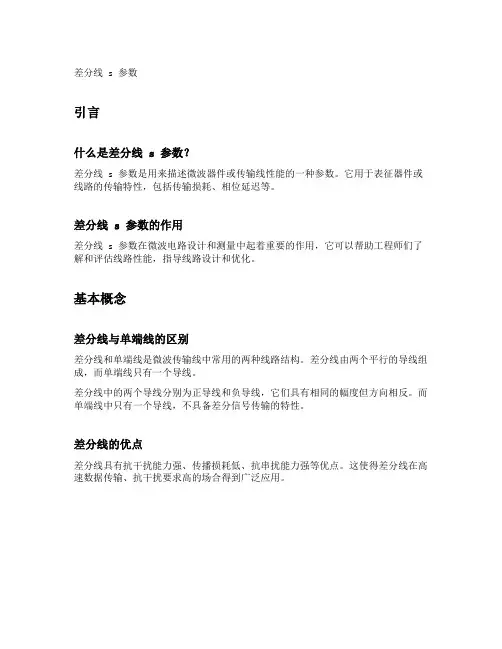

差分线s参数
差分线 s 参数引言什么是差分线 s 参数？差分线 s 参数是用来描述微波器件或传输线性能的一种参数。
它用于表征器件或线路的传输特性，包括传输损耗、相位延迟等。
差分线 s 参数的作用差分线 s 参数在微波电路设计和测量中起着重要的作用，它可以帮助工程师们了解和评估线路性能，指导线路设计和优化。
基本概念差分线与单端线的区别差分线和单端线是微波传输线中常用的两种线路结构。
差分线由两个平行的导线组成，而单端线只有一个导线。
差分线中的两个导线分别为正导线和负导线，它们具有相同的幅度但方向相反。
而单端线中只有一个导线，不具备差分信号传输的特性。
差分线的优点差分线具有抗干扰能力强、传播损耗低、抗串扰能力强等优点。
这使得差分线在高速数据传输、抗干扰要求高的场合得到广泛应用。
差分线参数s 参数的定义差分线的 s 参数是指差分信号的输入与输出之间的关系。
它是一个复数，包括传输损耗和相位延迟两个部分。
s 参数可以通过测量差分信号的输入和输出，在频域或时间域中计算得出。
s 参数的表达式对于差分线来说，s 参数可以通过如下的矩阵形式表示：[s11 s12][s21 s22]其中，s11 是指输入差分信号的一对导线之间的反射系数；s12 是指输入差分信号的一对导线中一个导线上的信号传输到另一个导线上的传输系数；s21 是指输出差分信号的一对导线中一个导线上的信号传输到另一个导线上的传输系数；s22 是指输出差分信号的一对导线之间的反射系数。
s 参数的测量测量差分线的 s 参数可以采用多种方法，常用的包括矩阵分析法、双端法和单端法等。
矩阵分析法是通过测量差分线的输入和输出信号，利用矩阵运算得出 s 参数。
这种方法需要使用特殊设备进行测量，并进行计算。
双端法是通过同时测量差分线的正导线和负导线的电压或电流，计算得出 s 参数。
这种方法只需要一台普通的示波器和一根探针即可完成测量。
单端法是通过测量差分线的正导线或负导线的电压或电流，利用推导关系计算得出差分模式和共模模式的 s 参数。
S参数详解
电子元器件S参数的含义和用途在进行射频、微波等高频电路设计时，节点电路理论已不再适用，需要采用分布参数电路的分析方法，这时可以采用复杂的场分析法，但更多地时候则采用微波网络法来分析电路，对于微波网络而言，最重要的参数就是S参数。
在个人计算机平台迈入 GHz阶段之后，从计算机的中央处理器、显示界面、存储器总线到I/O接口，全部走入高频传送的国度，所以现在不但射频通信电路设计时需要了解、掌握S参数，计算机系统甚至消费电子系统的设计师也需要对相关知识有所掌握。
S参数的作用S参数的由来和含义在低频电路中，元器件的尺寸相对于信号的波长而言可以忽略(通常小于波长的十分之一)，这种情况下的电路被称为节点(Lump)电路，这时可以采用常规的电压、电流定律来进行电路计算。
其回路器件的基本特征为：●具体来说S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。
●针对射频和微波应用的综合和分析工具几乎都许诺具有用S参数进行仿真的能力，这其中包括安捷伦公司的ADS（Advanced Design System），ADS被许多射频设计平台所集成。
●在进行需要较高频率的设计时，设计师必须利用参数曲线以及预先计算的散射参数（即S-参数）模型，才能用传输线和器件模型来设计所有物理元件。
○电阻：能量损失（发热）○电容：静电能量○电感：电磁能量但在高频微波电路中，由于波长较短，组件的尺寸就无法再视为一个节点，某一瞬间组件上所分布的电压、电流也就不一致了。
因此基本的电路理论不再适用，而必须采用电磁场理论中的反射及传输模式来分析电路。
元器件内部电磁波的进行波与反射波的干涉失去了一致性，电压电流比的稳定状态固有特性再也不适用，取而代之的是“分布参数”的特性阻抗观念，此时的电路被称为分布（Distributed）电路。
分布参数回路元器件所考虑的要素是与电磁波的传送与反射为基础的要素，即：○反射系数○衰减系数○传送的延迟时间分布参数电路必须采用场分析法，但场分析法过于复杂，因此需要一种简化的分析方法。
S参数的含义
S参数的含义以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。
假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21，S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S11<0.1，即－20dB，S21表示插入损耗，也就是有多少能量被传输到目的端（Port2）了，这个值越大越好，理想值是1，即0dB，越大传输的效率越高，一般建议S21>0.7，即－3dB，如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。
对于由2根或以上的传输线组成的网络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。
需要说明的是，S参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S参数的指标只要在由信号的边缘速率表示的EMI发射带宽范围内满足要求就可以了。
信息电子产品的运算速度与传输信息量大幅提升，相关电子零部件的高频特性也愈显重要。
如PCB、缆线、连接器等过去被视为单纯桥接作用的零部件，为满足高频应用的需要，现有规格逐渐纳入了衰减、特性阻抗、串音、传输延迟、传输延迟时滞、隔离效果、信号抖动等高频特性的项目。
s4p文件中各项的含义
s4p文件中各项的含义
由于您没有提供跟进的上下文信息，我无法确定您在提问"各项"
指的是S4P文件中的哪些具体内容。
S4P文件通常是指一种用于存储测试仪器数据的文件格式。
然而，我可以为您提供一些常见的S4P文件
内容的解释，这样您可以选择适用于您的情况的解释。
1. S参数（S-parameter）：S4P文件中通常包含了被测器件或
系统的S参数数据。
S参数主要用于描述电气组件（如电阻、电容和电感等）或电路网络的特性。
2. 频率（Frequency）：S4P文件中会列出一系列频率值，这些
频率值对应于各个S参数点的测量结果。
频率表示电信号振荡的频率，通常以赫兹（Hz）为单位。
3. 平坦度（Flatness）：S4P文件中的平坦度是指在给定的频率范围内，S参数（如增益和损耗等）的变化程度。
平坦度越好，说明被测器件能够在整个频率范围内提供更稳定、一致的性能。
4. 插入损耗（Insertion Loss）：S4P文件中的插入损耗是指信号通过器件或系统时所丢失的功率。
通常以分贝（dB）为单位。
5. 回波损耗（Return Loss）：S4P文件中的回波损耗是指信号
从器件反射回源端时的损耗。
回波损耗可以用于评估器件或系统的匹
配性能。
6. 相位（Phase）：S4P文件中的相位指示了信号在通过器件或
系统时相对于参考信号的相位变化。
相位通常以角度（或弧度）表示。
请记住，以上解释只是关于常见内容的一些例子，具体的S4P文
件可能会包含其他不同类型的数据或信息。
S参数详解
电子元器件S参数的含义和用途在进行射频、微波等高频电路设计时，节点电路理论已不再适用，需要采用分布参数电路的分析方法，这时可以采用复杂的场分析法，但更多地时候则采用微波网络法来分析电路，对于微波网络而言，最重要的参数就是S参数。
在个人计算机平台迈入GHz阶段之后，从计算机的中央处理器、显示界面、存储器总线到I/O接口，全部走入高频传送的国度，所以现在不但射频通信电路设计时需要了解、掌握S参数，计算机系统甚至消费电子系统的设计师也需要对相关知识有所掌握。
S参数的作用S参数的由来和含义在低频电路中，元器件的尺寸相对于信号的波长而言可以忽略(通常小于波长的十分之一)，这种情况下的电路被称为节点(Lump)电路，这时可以采用常规的电压、电流定律来进行电路计算。
其回路器件的基本特征为：●具体来说S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。
●针对射频和微波应用的综合和分析工具几乎都许诺具有用S参数进行仿真的能力，这其中包括安捷伦公司的ADS（Advanced Design System），ADS被许多射频设计平台所集成。
●在进行需要较高频率的设计时，设计师必须利用参数曲线以及预先计算的散射参数（即S-参数）模型，才能用传输线和器件模型来设计所有物理元件。
○电阻：能量损失（发热）○电容：静电能量○电感：电磁能量但在高频微波电路中，由于波长较短，组件的尺寸就无法再视为一个节点，某一瞬间组件上所分布的电压、电流也就不一致了。
因此基本的电路理论不再适用，而必须采用电磁场理论中的反射及传输模式来分析电路。
元器件内部电磁波的进行波与反射波的干涉失去了一致性，电压电流比的稳定状态固有特性再也不适用，取而代之的是“分布参数”的特性阻抗观念，此时的电路被称为分布（Distributed）电路。
分布参数回路元器件所考虑的要素是与电磁波的传送与反射为基础的要素，即：○反射系数○衰减系数○传送的延迟时间分布参数电路必须采用场分析法，但场分析法过于复杂，因此需要一种简化的分析方法。
电子元器件S参数的含义和用途解析
电子元器件S参数的含义和用途上网时间：2008-12-19 作者：Albert 来源：电子元件技术网中心议题：S参数介绍的由来和含义S参数的使用范围S参数在电路仿真中的应用解决方案：对于高频电路，需要采用网络法来进行分析，此时需要用到S参数可以使用元器件厂家的S参数也可以自己搭建测试电路使用网络分析仪来测得S参数要想深刻的理解S参数，需要具备足够的高频电子电路的基础知识在进行射频、微波等高频电路设计时，节点电路理论已不再适用，需要采用分布参数电路的分析方法，这时可以采用复杂的场分析法，但更多地时候则采用微波网络法来分析电路，对于微波网络而言，最重要的参数就是S参数。
在个人计算机平台迈入GHz阶段之后，从计算机的中央处理器、显示界面、存储器总线到I/O接口，全部走入高频传送的国度，所以现在不但射频通信电路设计时需要了解、掌握S参数，计算机系统甚至消费电子系统的设计师也需要对相关知识有所掌握。
S参数的作用S参数的由来和含义在低频电路中，元器件的尺寸相对于信号的波长而言可以忽略(通常小于波长的十分之一)，这种情况下的电路被称为节点(Lump)电路，这时可以采用常规的电压、电流定律来进行电路计算。
其回路器件的基本特征为：具体来说S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。
针对射频和微波应用的综合和分析工具几乎都许诺具有用S参数进行仿真的能力，这其中包括安捷伦公司的ADS（Advanced Design System），ADS被许多射频设计平台所集成。
在进行需要较高频率的设计时，设计师必须利用参数曲线以及预先计算的散射参数（即S-参数）模型，才能用传输线和器件模型来设计所有物理元件。
电阻：能量损失（发热）电容：静电能量电感：电磁能量但在高频微波电路中，由于波长较短，组件的尺寸就无法再视为一个节点，某一瞬间组件上所分布的电压、电流也就不一致了。
电子元器件的S参数
电子元器件的S参数S参数介绍的由来和含义S参数的使用范围S参数在电路仿真中的应用解决方案：对于高频电路，需要采用网络法来进行分析，此时需要用到S参数可以使用元器件厂家的S参数也可以自己搭建测试电路使用网络分析仪来测得S参数要想深刻的理解S参数，需要具备足够的高频电子电路的基础知识在进行射频、微波等高频电路设计时，节点电路理论已不再适用，需要采用分布参数电路的分析方法，这时可以采用复杂的场分析法，但更多地时候则采用微波网络法来分析电路，对于微波网络而言，最重要的参数就是S参数。
在个人计算机平台迈入GHz阶段之后，从计算机的中央处理器、显示界面、存储器总线到I/O接口，全部走入高频传送的国度，所以现在不但射频通信电路设计时需要了解、掌握S参数，计算机系统甚至消费电子系统的设计师也需要对相关知识有所掌握。
S参数的作用S参数的由来和含义在低频电路中，元器件的尺寸相对于信号的波长而言可以忽略(通常小于波长的十分之一)，这种情况下的电路被称为节点(Lump)电路，这时可以采用常规的电压、电流定律来进行电路计算。
其回路器件的基本特征为：具体来说S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。
针对射频和微波应用的综合和分析工具几乎都许诺具有用S参数进行仿真的能力，这其中包括安捷伦公司的ADS（Advanced Design System），ADS被许多射频设计平台所集成。
在进行需要较高频率的设计时，设计师必须利用参数曲线以及预先计算的散射参数（即S-参数）模型，才能用传输线和器件模型来设计所有物理元件。
电阻：能量损失电容：静电能量电感：电磁能量但在高频微波电路中，由于波长较短，组件的尺寸就无法再视为一个节点，某一瞬间组件上所分布的电压、电流也就不一致了。
因此基本的电路理论不再适用，而必须采用电磁场理论中的反射及传输模式来分析电路。
什么是S参数
什么是s参数?s参数的含义?关键字：什么是s参数微波网络法广泛运用于微波系统的分析，是一种等效电路法，在分析场分布的基础上，用路的方法将微波元件等效为电抗或电阻器件，将实际的导波传输系统等效为传输线，从而将实际的微波系统简化为微波网络，把场的问题转化为路的问题来解决。
微波网络理论在低频网络理论的基础上发展起来，低频电路分析是微波电路分析的一个特殊情况。
微波系统主要研究信号和能量两大问题：信号问题主要是研究幅频和相频特性；能量问题主要是研究能量如何有效地传输。
微波系统是分布参数电路，必须采用场分析法，但场分析法过于复杂，因此需要一种简化的分析方法。
一般地，对于一个网络有Y、Z和S参数可用来测量和分析，Y称导纳参数，Z称为阻抗参数，S称为散射参数；前两个参数主要用于集总电路，Z和Y参数对于集中参数电路分析非常有效，各参数可以很方便的测试；但是在微波系统中，由于确定非TEM波电压、电流的困难性，而且在微波频率测量电压和电流也存在实际困难。
因此，在处理高频网络时，等效电压和电流以及有关的阻抗和导纳参数变得较抽象。
与直接测量入射、反射及传输波概念更加一致的表示是散射参数，即S参数矩阵，它更适合于分布参数电路。
S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。
同N端口网络的阻抗和导纳矩阵那样，用散射矩阵亦能对N端口网络进行完善的描述。
阻抗和导纳矩阵反映了端口的总电压和电流的关系，而散射矩阵是反映端口的入射电压波和反射电压波的关系。
散射参量可以直接用网络分析仪测量得到，可以用网络分析技术来计算。
只要知道网络的散射参量，就可以将它变换成其它矩阵参量。
下面以二端口网络为例说明各个S参数的含义，如图所示。
二端口网络有四个S 参数，Sij代表的意思是能量从j口注入，在i口测得的能量，如S11定义为从 Port1口反射的能量与输入能量比值的平方根，也经常被简化为等效反射电压和等效入射电压的比值，各参数的物理含义和特殊网络的特性如下：S11：端口2匹配时，端口1的反射系数；S22：端口1匹配时，端口2的反射系数；S12：端口1匹配时，端口2到端口1的反向传输系数；S21：端口2匹配时，端口1到端口2的正向传输系数；对于互易网络，有：S12＝S21；对于对称网络，有：S11＝S22 对于无耗网络，有：（S11）2＋（S12）2＝1 ；S21表示插入损耗，也就是有多少能量被传输到目的端（Port2）了，这个值越大越好，理想值是1，即0dB，S21越大传输的效率越高，一般建议S21>0.7，即－3dB。
射频中的回波损耗,反射系数,电压驻波比以及S参数的含义和关系
射频中的回波损耗，反射系数，电压驻波比以及S 参数的含义和关系回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到, 他们各自的含义如下:回波损耗(Return Loss): 入射功率/反射功率, 为dB数值反射系数(Г):反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。
S21为正向传输系数，也就是增益。
S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。
四者的关系：VSWR=(1+Г)/(1-Г)(1)S11=20lg(Г)(2)RL=-S11 (3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。
这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。
其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。
