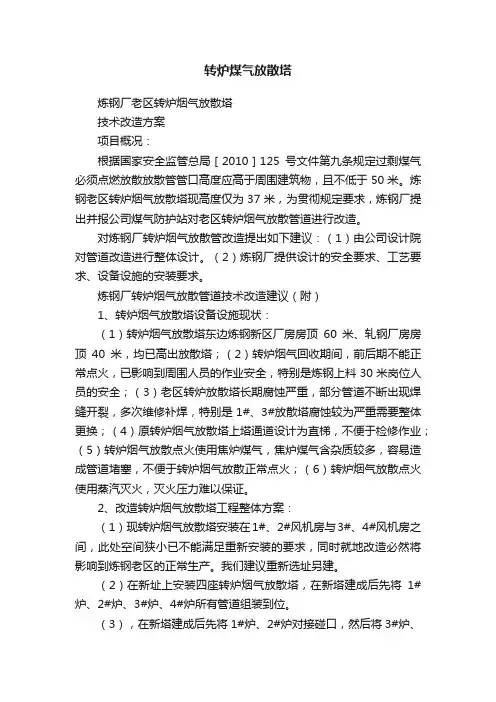

转炉煤气放散塔炼钢厂老区转炉烟气放散塔技术改造方案项目概况:根据国家安全监管总局[2010]125号文件第九条规定过剩煤气必须点燃放散放散管管口高度应高于周围建筑物,且不低于50米。

炼钢老区转炉烟气放散塔现高度仅为37米,为贯彻规定要求,炼钢厂提出并报公司煤气防护站对老区转炉烟气放散管道进行改造。

对炼钢厂转炉烟气放散管改造提出如下建议:(1)由公司设计院对管道改造进行整体设计。

(2)炼钢厂提供设计的安全要求、工艺要求、设备设施的安装要求。

炼钢厂转炉烟气放散管道技术改造建议(附)1、转炉烟气放散塔设备设施现状:(1)转炉烟气放散塔东边炼钢新区厂房房顶60米、轧钢厂房房顶40米,均已高出放散塔;(2)转炉烟气回收期间,前后期不能正常点火,已影响到周围人员的作业安全,特别是炼钢上料30米岗位人员的安全;(3)老区转炉放散塔长期腐蚀严重,部分管道不断出现焊缝开裂,多次维修补焊,特别是1#、3#放散塔腐蚀较为严重需要整体更换;(4)原转炉烟气放散塔上塔通道设计为直梯,不便于检修作业;(5)转炉烟气放散点火使用焦炉煤气,焦炉煤气含杂质较多,容易造成管道堵塞,不便于转炉烟气放散正常点火;(6)转炉烟气放散点火使用蒸汽灭火,灭火压力难以保证。

2、改造转炉烟气放散塔工程整体方案:(1)现转炉烟气放散塔安装在1#、2#风机房与3#、4#风机房之间,此处空间狭小已不能满足重新安装的要求,同时就地改造必然将影响到炼钢老区的正常生产。

我们建议重新选址另建。

(2)在新址上安装四座转炉烟气放散塔,在新塔建成后先将1#炉、2#炉、3#炉、4#炉所有管道组装到位。

(3),在新塔建成后先将1#炉、2#炉对接碰口,然后将3#炉、4#炉对接碰口,对接碰口完毕拆除老区现有的放散塔新建三座转炉烟气放散塔(4)原放散塔管道为1000㎜,改造的放散管管道口径改变,与现在运行的管道口径一致(1400㎜),便于烟气顺利导出。

(5)将转炉烟气剩余煤气放散点火装置,自动灭火蒸汽改为氮气及蒸汽灭火,将蒸汽用于持续排水器的保温。

气柜、煤气储备站施工方案施工组织设计

气柜、煤气储备站施工方案施工组织设计

气柜主要钢结构设计型式和数量表。

xls (2)主要构件安装工程量(气柜).xls (3)气柜的主要设计参数见下表.xls (3)注水速度和检测要求应符合表.xls (4)各塔高度、半径、立柱数量、导轨规格数量一览表.xls (4)预制板的尺寸偏差.xls (5)各塔气压值(mmH2O)表.xls (5)选择风机其技术性能表。

xls (5)升降速度表。

xls (5)气柜防腐设计要求表.xls (6)水槽壁板焊缝X射线探伤率表。

xls (6)水槽壁板几何尺寸表.xls (6)塔体安装几何尺寸要求表。

xls (7)梯子、平台、栏杆安装要求表.xls (7)塔顶安装的几何尺寸要求表。

xls (8)焊缝标准.xls (8)卷管用周长偏差及椭圆度应符合下表。

xls (8)三布四油。

xls (8)xx煤气储配站安装工程分部分项一览表.xls (9)xx煤气储配站工程质量保证体系图.xls (10)主要工机具需用量一览。

xls (10)主要检验、测量和试验设备需用量一览表.xls (12)质量控制点参照表。

xls (13)工程概述 (19)气柜的主要实物量 (19)工程特点 (20)施工技术关键 (20)工期目标 (21)质量目标 (21)单位工程划分 (21)施工组织机构设置 (21)施工进度及主要控制点设置 (22)施工进度计划 (22)气柜制作和安装 (22)气柜安装施工程序 (23)气柜安装-基础验收 (23)气柜安装—水槽制作安装-底板的预制铺设和焊接 (24)水槽制作安装—水槽壁板预制和安装 (25)气柜安装-塔体部分 (27)气柜安装—拱梁和顶板的安装 (32)气柜安装—-气柜的升降试验 (33)气柜安装-气柜的喷砂除锈防腐 (34)气柜安装—底板焊接变形控制措施 (36)管道安装-工艺管道安装 (38)管道安装-厂区给排水管道安装 (40)电气安装—防雷接地安装 (41)电气安装-钢管敷设 (41)电气安装—低压开关柜安装 (41)电气安装—电缆敷设 (42)新技术应用 (43)施工设备需用量一览表 (43)工期保证措施 (43)质量保证措施 (44)冬雨季施工措施 (45)安全保证措施 (46)文明施工措施 (47)临时建筑规划 (47)规范标准 (48)交工资料的编制原则和交付时间 (48)交工资料的编制要求 (49)劳动力需用量一览表。

杭州钢铁集团高炉煤气放散塔工程施工组织设计

杭州钢铁集团高炉煤气放散塔工程施工组织设计

工程概况1、概述、项目名称:杭州钢铁集团高炉煤气放散塔工程。

、项目地点:杭钢厂区内、建设单位:杭钢钢铁集团公司、设计单位:马鞍山钢铁设计院、工程内容:高炉煤气放散塔电器施工2001年8月底施工,2001年11月底具备使用条件。

2、主要工作量3、工程特点及难点本工程地处杭钢厂区,整个工程的施工场地狭小:结合整个施工平面来看,可利用的场地的面积很小。

除去建筑物的占地面积,实际施工使用面积可以说是微乎其微。

在如此狭小的场地范围内,如何有效利用空间是非常有现实意义的。

同时,本施工场地也是其它相邻建设场地的交通咽喉,因此要充分考虑好与相邻施工场地施工的顺利进行。

由于施工作业面狭小,吊装及垂直运输方式就成为切实可行、从成本上说是非常可取的一种施工方式,因此,如何用好起重设备及如何组织施工是本工程的一个举足轻重的环节。

本工程的制作、安装量不大,但涉及专业多而广,对施工单位的技术实力要求高。

配合内容等;接口问题:本工程与生产的配合问题,必然存在物流材料的组织和交通问题,也可能存在施工的交叉问题,如何预见到并解决好这种施工交叉问题是整个工程成败的一个关键所在。

同时需要能源介质的接口,施工过程中都不可避免地存在与外部接口和交叉施工过程,如何保证接口工作的顺利进行和实施是能否保证按期完成相应的施工任务的一个因素。

做好设备的运输和保管工作,如何组织好界面交接工作也是一个非常重要的环节。

施工方法:高炉煤气放散塔烟囱、平台等施工方法:高炉煤气放散塔采用三筒自立式钢结构(A管、B管、C管),筒体规格为Ф820*10,筒体总重约20吨,高40米,筒间连接横梁、楼梯、平台栏杆总重约11吨,其立面示意图见附图1,放散能力5000~100000m3/h,点火用混合煤气,最大用量2*160 m3/h,采用点火,灭火采用冲氮气。

施工特点:在结构方面:该钢结构空间承在空间角度变化,如何将空间角度控制转化为水平面、垂直面控制,是确保施工精度的关键所在。

某钢铁煤气储配站放散塔钢结构制作安装工程施工方案

某钢铁煤气储配站放散塔钢结构制作安装工程施工方案

某钢铁煤气储配站放散塔钢结构制作安装工程施工方案一、编制说明1、编制依据1.1业主提供的有关规定和资料及图纸1.2业主提出的高、焦、转炉煤气柜的竣工日期;1.3国家现行的规范和标准;1.4我公司技术人员对工程现场的勘察;1.5本公司承担类似工程的建设经验;2、本工程应用的技术标准、规范。

2.1业主提供的施工图纸Z224结3-12.2设计说明Z224结3-12.3 GB 50205-2001 《钢结构工程施工质量验收规范》2.4 GB 50236-98 《现场设备、工业管道焊接工程施工及验收规范》2.5 GB6222-1986 《工业企业煤气安全规程》2.6其他安全技术规范⑴吊装安全技术操作规程⑵起重安全技术操作规程⑶铆工安全技术操作规程⑷电焊安全技术操作规程⑸氧焊技术操作规程⑹油工安全技术操作规程二、工程概况由某集团设计研究院设计的某钢铁煤气储配站放散塔工程:1. 煤气储配站高、焦炉煤气燃烧放散塔三座.2. 管网架型钢结构制作安装.3. 等边三角形边长13米,高度76米.主体螺栓连接,支撑焊接.球节点.4. 底部连接为杯口插入式,-1.5米浇铸C30混凝土.5. 放散塔制作完成后先地面组装、预拼装完成后,再安装.6. 放散塔分三节吊装.第一节35.06米,顶面标高:33.55米;第二节31.2米,顶面标高为:64.75米第三节12米,顶面标高为:76米..7. 高炉放散塔(2座)每座高度76米,约重130吨. 焦炉放散塔(1座)高度75.3米,重量约125吨.三、施工准备高、焦、转炉三座煤气放散塔,其制作安装顺序:先制作后组装,再预拼装、安装,先地面后高空,先焦炉后高炉再转炉,三座煤气放散塔相继进行施工。

放散塔施工需使用的大型吊车及放散塔构件的要求通畅的道路,包括车辆回转半径、道路承载情况等在施工前需要确认。

构件进场后,在放散塔附近需要构件堆放和组装拼装场地。

施工前需对照土建基础交接资料对放散塔地脚螺栓基础进行认真的检查,因基础螺栓呈圆形布置,且相对较密,所以每一个塔筒的地脚螺栓位置及三个塔筒的地脚螺栓的位置偏差需认真核对,并作好基础的纵、横中心及标高基准点标记。

放散塔技术方案090217

放散塔技术方案090217

南钢高炉煤气DN1000放散火炬系统技术协议制定单位:南京钢铁联合有限公司上海同济高科技发展有限公司日期: 2009年2月9日甲方:南京钢铁联合有限公司乙方:上海同济高科技发展有限公司南京钢铁联合有限公司(以下简称甲方)就厂内原有的一套DN700高炉煤气放散塔,现将该放散塔拆除,同时委托上海同济高科技发展有限公司(以下简称乙方)在该塔所处地址上进行DN1000高炉煤气放散塔大修重建。

经双方友好协商达成如下协议。

1、设计依据1.1放散气体数据放散介质:高炉煤气;放散煤气温度:30-60℃(最大80℃)设计最大放散量:120000 Nm3/h高炉煤气主管压力:≥12kPa;1.2公用工程条件氮气:,常温,输入管径Dn50;燃料气:焦炉煤气,3~6kPa,常温。

低热值4200±10%kcal/Nm3,输入管径Dn80;供电: AC380V/50HZ,三相四线,容量9 kVA;2、放散设计方案2.1设计原则严格执行国家及行业相关标准、规范,保证火炬安全可靠运行;根据最大放散量和放散压力确定主燃烧器的尺寸;采用成熟可靠的技术,具有节能性和先进性;设备具有良好的气密性,不得有煤气泄漏现象;能实现放散火炬装置的远程手动/自动点火,消灭常明火;设备的检测、传输、调节、转换及控制功能灵敏准确,精确度高,响应速度快;采用节能型结构的常明灯,降低燃料气的消耗。

2.2放散系统设计总体方案该放散火炬系统设置:主燃烧器、防风罩、常明灯、分子密封器、火炬筒体及水平工艺管、火炬塔架、自动点火/放散控制系统、电气仪表、公用管道安装材料及电气仪表安装材料等。

2.2.1主要工艺参数煤气放散量:最大放散量为120000Nm3/h;,放散温度30-60℃(最大80℃),压力12kPa;设计放散高度:50m。

2.2.2主体设备参数主燃烧器: DN1000mm;分子密封器: DN1000mm;放散筒体: DN1000mm;放散塔架:底部根开约7m×7m,顶层检修平台高度约46m;水平工艺管DN1000mm,长度约8m。

杭州钢铁集团高炉煤气放散塔工程管道部分

杭州钢铁集团高炉煤气放散塔工程管道部分

221管道部分工程简介:该管线当中有氮气(N2)、混合煤气(MG)、高炉煤气(BFG)共三趟管道,混合煤气和氮气管道沿高炉煤气管道敷设,支架均焊接在高炉煤气管道加固筋上,阀门组设在操作平台上。

2.2.2主要工作量:2.2.3施工准备:管道施工是在放散塔土建及本体安装完毕之后,因此对于管道的施工开工后有足够的时间准备。

2.2.3.1 首先熟悉合同、图纸以及技术标准和规范,了解施工现场情况,对临时道路以及将要占地和站车的周围的环境、地质情况进行了解。

2.2.3.2 做好管道支架的加工制作,设备和材料供应、检验以及管道酸洗脱脂的施工准备,运送的构件应按照施工工序要求进行加工制作,并且还要按照现场施工所要求的顺序进厂,按指定的位置放置。

2.2.3.3 组织好劳动力,对特殊工种要组织培训,合格后方可上岗。

2.2.3.4 完成施工必须的大临设施,备齐施工用材料。

2.2.3.5 现场构件吊装前必须对每一吊装的物件的外形尺寸、结构、焊接等是否与图纸相符合进行自检,以及除锈、脱脂和底漆是否完成。

管道改造部分的管道支架,应根据实际情况在现场加工制作。

2.2.3.6 开工前应填写开工报告并经主管部门审批同意后才可施工。

2.2.3.7 施工前要办好必须的施工许可证明,如绿化、占路以及动火许可证。

2.2.3.8 管材组装前必须进行外观检查,不得有裂纹、折叠、轧折、离层、结疤、夹渣等缺陷存在。

管道附件加弯头、异径管、三通等、其材料和管道相同:如法兰、盲板、补偿器、人孔、排水器、放散管等。

2.2.3.9 关于现场酸洗管材的保护:主材有杭钢业主采购,管道的介质有氮气及煤气等,需要对管材进行酸洗脱脂处理,进行酸洗脱脂的管道需要与现场安装要求的顺序进行,酸洗后的管材不得长时间的存放,以免二次生锈,对于保证质量不利。

脱脂后的管道最多不超过五天左右时间在现场堆放。

另外最重要的一点,即脱脂酸洗后管材的成品保护,首先应确认酸洗管道内是否清洁,如合格立即用塑料封盖将两端封堵(两端封闭要牢固,不得随意脱落)直到管道组对焊接时方可拆除。

化工项目排气塔静压室工程施工组织设计

化工项目排气塔静压室工程施工组织设计

化工项目排气塔、静压室工程施工施工组织设计编制:审核:批准:编制单位:编制日期:年月日目录第一章、工程概况 (2)第一节、工程总体情况介绍: (3)第二节、施工现场条件 (6)第二章、施工总体部署 (7)第一节、工程项目的施工管理目标 (7)第二节、项目各阶段交附计划 (8)第三节、项目的重点和难点分析 (9)第四节、现场管理人员配备 (16)第五节、新工艺、新技术 (16)第三章、施工进度计划及其保证措施 (19)第一节、施工进度计划 (19)第二节、各阶段进度保证措施 (19)第三节、保证工期的技术管理措施 (21)第四章、施工准备与资源配置计划 (23)第一节、技术规范准备 (23)第二节、施工方案编制计划 (26)第三节、劳动力计划 (26)第四节、材料投入计划 (27)第五节、劳动力和材料的保证措施 (28)第六节、主要施工机械设备设入计划 (29)第五章、主要分部分项工程施工方法 (37)第一节、施工测量放线 (37)第二节、基础工程 (38)第三节、主体施工方法 (48)第四节、装饰分部工程 (94)第五节、屋面工程 (99)第六节、电气安装工程 (101)第七节、冬、雨季施工措施 (119)第六章、施工平面布置 (129)第一节、平面布置原则 (129)第二节、临时设施布置及建造规划 (130)第三节、临时用水用电方案 (130)第七章、绿色施工管理措施 (134)第一节、能源的利用 (134)第二节、环境保护 (135)第三节、职业建康与安全 (136)第一章、工程概况第一节、工程总体情况介绍:一、工程总体简介1、排气塔建筑设计概况3(1)、78米及以上刷701-3氧铁红底漆两道;脂肪族聚氨酯(航空标准漆)面漆三道。

(2)、78米以下刷LG防腐专用底漆两道;氯化橡胶中灰面漆三道。

(3)、118米平台至155.5米航标漆(自上而下)白色6.0米,红色6.0米,白色6.0米,红色6.5米,白色6.5米,红色6.5米。

燃气电厂钢结构工程施工组织设计

燃气电厂钢结构工程施工组织设计

燃气电厂钢结构工程施工组织设计引言燃气电厂钢结构工程施工组织设计是燃气电厂建设过程中的重要环节,合理的施工组织设计可以保证燃气电厂钢结构工程施工的顺利进行,缩短工期,降低造价,确保工程质量。

工程概况本工程为某燃气电厂的钢结构工程,钢结构包括厂房顶棚、烟囱等,总建筑面积达到5000平方米,总钢结构用量约为200吨。

施工技术要点1. 钢材的运输和堆放应符合有关规定,严禁扔抛、乱放、碰撞和挤压,防止钢材变形、损坏;2. 焊接时必须先进行试焊,合格后才能进行正式的焊接,确保焊缝质量;3. 焊缝质量的检查应进行可视检查和无损检测两种方法,检查合格方可进行下一步工作;4. 与其他专业施工进行协调,及时解决交叉施工问题和现场问题,确保施工顺利进行;5. 严格按照设计图纸和质量标准进行施工,杜绝违章施工和降低质量的行为。

安全措施1. 施工现场应设置警戒线和安全标志,要做好施工现场的安全防护工作;2. 操作人员必须持证上岗,操作前须对设备进行全面检查,确保设备正常运转;3. 严格按照燃气电厂安全规程进行施工,对可能引发火灾、爆炸等事故的操作和材料,应采取严格的防火、防爆措施;4. 施工中发现安全隐患,应立即上报,并立即进行处理。

施工组织设计1. 确定总承包单位及分包单位;2. 制定并审核钢结构施工图纸;3. 制定施工方案和技术措施;4. 制定质量保证措施;5. 制定施工计划和进度安排;6. 制定安全管理制度和操作规程。

结论本文介绍了燃气电厂钢结构工程施工组织设计的相关内容,包括施工技术要点、安全措施和施工组织设计等。

通过合理的施工组织设计和科学的管理措施,可以保证钢结构工程施工的质量和安全,确保工程顺利完成。

钢厂高炉总承包项目建安工程施工组织设计(变径曲面筒体)

钢厂高炉总承包项目建安工程施工组织设计(变径曲面筒体)

第一章工程概况1.编制说明我单位是具有特级资质的大型施工企业,是一支拥有雄厚施工技术力量和机械设备,富有施工经验的专业性建筑施工队伍。

近年来,本企业先后承建了许多同类工程项目,赢得了较高的社会信誉,积累了丰富的施工经验和大量的施工技术资料。

对本工程的施工管理项目,我们具有极大的兴趣,对与总承包商的合作充满诚挚的意愿。

我们组织有关施工技术人员和预算人员对所发的招标文件和工程量清单进行了细致的探讨,精心编制了施工组织设计,明确了工程施工的各项管理和实施目标,编制了各项组织管理和组织保证措施,本施工组织设计主要内容有;施工部署,施工进度计划安排及保证措施,施工现场平面布置,主要工程的施工方案及技术措施,保证质量、安全、文明施工及季节性施工措施、劳动力和施工机具需求计划、组织机构等内容,如我单位有幸中标,我们将依靠本单位的管理、技术和装备优势,遵循设计,恪守合同,精心组织,确保工程如期完成。

2.编制依据2.1《新疆八一钢厂高炉总承包项目建安工程》招标文件。

2.2类似工程的施工经验2.3《新疆八一钢厂高炉总承包项目建安工程》招标文件答疑资料。

2.4投标文件编制原则1)完整性原则2)科学性原则3)经济、合理性原则4)安全性原则2.5国家颁布的现行施工规范、标准及行业标准。

1)《工程测量规范》 GB50026—932)《钢结构工程施工质量验收规范》 GB50205—20013)《建筑钢结构焊接技术规程》 JGJ81—20024)《钢结构高强螺栓连接设计、施工及验收规范》 JGJ82—91 5)《建筑机械使用安全技术规程》 JGJ33—20016)《建筑施工安全检查评分标准》 JGJ59—997)《建筑施工高处作业安全技术规程》 JGJ80—918)《焊接质量保证一般原则》 GB/T12467—909)《工程建设施工现场焊接目视检验规范》 CECS71—9410)《建设工程施工现场供用电安装规范》 GB50194—9311)《现场设备、工业管道焊接工程施工及验收规范》GB50236—98 12)《工业安装工程质量检验评定统一标准》 GB50252—94 13)《工业金属管道工程施工及验收规范》 GB50235—97 14)《工业金属管道工程质量检验评定标准》 GB50184—93 15)《工业设备及管道绝热工程施工及验收规范》 GBJ126—89 16)《工业设备及管道绝热工程质量检验评定标准》 GB50185—93 17)《冶金设备安装工程施工及验收规范—炼铁设备》YBJ208—85 18)《冶金设备安装工程施工及验收规范—液压、气动和润滑系统》YBJ207—8519)《压缩机、风机、泵安装工程施工及验收规范》 GB50275—98 20)《电气装置安装工程电气设备交接试验标准》 GB50150—91 21)《冶金电气设备安装工程施工及验收规范》 YBJ217—8922)《电气装置安装工程电缆线路施工及验收规范》 GB50168—92 23)《电气装置安装工程低压电器施工及验收规范》 GB50254—96 24)《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171—92 25)《电气装置安装工程接地装置施工及验收规范》 GB50169—92 26)《建筑工程冬期工程施工规程》 JGJ107—9427)《自动化仪表工程施工及验收规范》 GBJ93—8628)《自动化仪表安装工程质量检验验评标准》 GBJ131—9029)《高炉炉壳技术条件》 YB4079—912.6承建本工程的优势(1)资质方面优势中国第二冶金建设公司是国家工商行政管理总局核准的冶炼总承包特级资质大型施工企业。

杭州xxx燃气工程施工组织设计方案

杭州xxx燃气工程施工组织设计方案

杭州xxx燃气工程施工组织设计方案第一章工程概况 (2)第二章编制依据 (2)第三章安全技术措施 (2)第四章接地与避雷 (2)第五章安全用电技术措施 (2)第六章机械设备容量列表 (3)第七章配电箱及导线截面的选择计算 (3)第八章用电系统示意图〔暂无〕 (5)工程概况杭州市xxx 燃气工程为道路配套工程,施工用电采用TN-S 系统,设总配电箱一只,二级箱三只,三级箱十只。

编制依据本方案根据«建设工程施工现场供用电安全规范»GB50194-93、«施工现场临时用电安全规范»JGJ46-88、«建筑施工安全检查标准»FGF59-99、«建筑电气设计手册»及现场提供的施工现场布置图来编制。

安全技术措施为保证本工程能安全、顺利的竣工,特别订安全技术措施。

本工程有持证电工专人负责,建立用电安全岗位责任制,每天做好巡视安全检查并记录,做好维修记录,检查设备是否安全。

接、引电源必须由维修电工进行并设专人进行监护,严禁乱拉乱接电源,电气设备明显部位应用禁电标志,接地装是否可靠应每天检查、测量。

接地与避雷本工程接地采用TN-S系统,在总箱与分配箱及固定机械设备处均作重复接地,接地电阻小于4 欧姆,重复接地采用人工接地体,并用BVR-25mm2线压接引至电箱接地螺丝,接线牢固可靠。

所有配电设备正常情况下不带电的金属外壳均应可靠接地,工作零线与保护线应严格区分,接地电阻小于10 欧姆。

安全用电技术措施a) 配电箱应安装牢固,并选用带有防水型和带门锁进出线必须下进下出,所有配电箱应采用铁箱,外壳须可靠接地。

b) 架空线路敷设要求:a、档距不大于35 米,线间距不小于300 厘米,最大弧垂点距地面最小距离为:一般场所4 米,机动车道6 米;b、采用专用电杆、横档、绝缘子,严禁架设在树木、脚手架上;c、保持与临近设施和线路的安全防护距离。

c) 配电箱应安装牢固,安装高度底距地1.3~1.5m。
