助理级塑料模具设计师知识试卷(A)

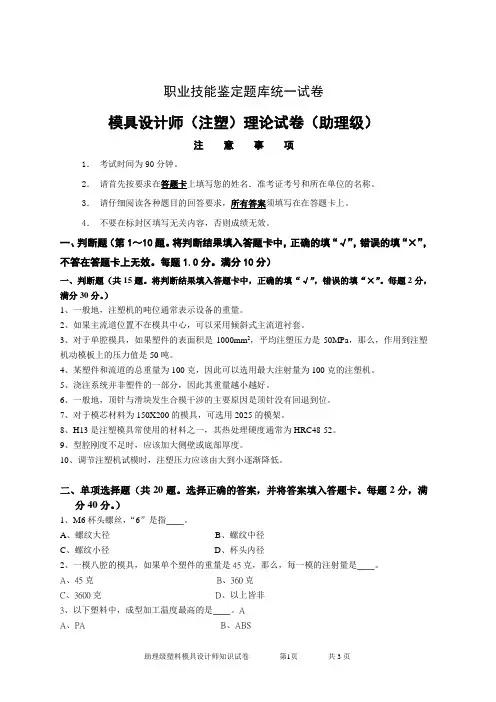

职业技能鉴定题库统一试卷模具设计师（注塑）理论试卷（助理级）注意事项1．考试时间为90分钟。

2．请首先按要求在答题卡上填写您的姓名．准考证考号和所在单位的名称。

3．请仔细阅读各种题目的回答要求，所有答案须填写在在答题卡上。

4．不要在标封区填写无关内容，否则成绩无效。

一、判断题（第1～10题。

将判断结果填入答题卡中，正确的填“√”，错误的填“×”，不答在答题卡上无效。

每题1.0分。

满分10分）一、判断题（共15题。

将判断结果填入答题卡中，正确的填“√”，错误的填“×”。

每题2分，满分30分。

）1、一般地，注塑机的吨位通常表示设备的重量。

2、如果主流道位置不在模具中心，可以采用倾斜式主流道衬套。

3、对于单腔模具，如果塑件的表面积是1000mm2，平均注塑压力是50MPa，那么，作用到注塑机动模板上的压力值是50吨。

4、某塑件和流道的总重量为100克，因此可以选用最大注射量为100克的注塑机。

5、浇注系统并非塑件的一部分，因此其重量越小越好。

6、一般地，顶针与滑块发生合模干涉的主要原因是顶针没有回退到位。

7、对于模芯材料为150X200的模具，可选用2025的模架。

8、H13是注塑模具常使用的材料之一，其热处理硬度通常为HRC48-52。

9、型腔刚度不足时，应该加大侧壁或底部厚度。

10、调节注塑机试模时，注塑压力应该由大到小逐渐降低。

二、单项选择题（共20题。

选择正确的答案，并将答案填入答题卡。

每题2分，满分40分。

）1、M6杯头螺丝，“6”是指ˍˍ。

A、螺纹大径B、螺纹中径C、螺纹小径D、杯头内径2、一模八腔的模具，如果单个塑件的重量是45克，那么，每一模的注射量是ˍˍ。

A、45克B、360克C、3600克D、以上皆非3、以下塑料中，成型加工温度最高的是ˍˍ。

AA、PAB、ABSC、POMD、PP4、对于Φ22.00±0.03的塑件孔，相应的成型尺寸设计较好的是ˍˍ（塑件平均收缩率为0.5％）。

助理级塑料模具设计师知识试卷A

模具设计师（注塑）知识试卷（助理级）职业技能鉴定题库统一试卷（B 卷）模具设计师（注塑）知识试卷（助理级）注意事项1、考试时间为90分钟。

2、请首先按要求在答题卡上填写您的姓名、准考证或者身份证号和所在单位的名称。

3、请仔细阅读各种题目的回答要求，所有答案须填写在在答题卡上。

4、不要在标封区填写无关内容，否则成绩无效。

一、判断题（共10题。

将判断结果填入答题卡中，正确的填“√”，错误的填“×”，不答在答题卡上无效。

每题1分。

满分10分）1．二板式结构的注塑模其特征是浇注系统的冷凝料与塑件是在不同的分模面和分型面上驱取出的；而三板式结构的注塑模却是在同一个分型面上取出的。

F2．设计合页形状的塑料制品时，必须保证熔体从一侧通过中间薄膜流向另一侧。

这样的目的是为了使高分子发生取向，提高制品的耐折曲性。

F3．普通斜导柱抽芯机构中，承受注塑压力的是锁紧块，承受抽芯压力的是斜导柱。

T 4、零件渗碳后一般需要经过调质处理，才能达到表面硬而耐磨的目的。

T5、顶出发白现象通常是由于脱模力过大造成的，解决的办法有抛光型芯、减少顶针数量等等。

F6、刀具半径补偿的目的是在编程时可以不考虑刀具的半径，只要在实际加工中输入刀具半径即可。

T7、在精密模具设计中，与模具开模方向垂直的分型面是可以接受的。

F8、注塑模具CAD 是指技术人员以计算机为工具，对塑料模具进行绘图、分析计算和编写技术文件等设计活动的统称。

T 9、斜导柱角度与锁紧块角度不同是为了在开模时使楔紧面的分开慢于斜导柱驱动滑块分开。

T 10、电火花加工中，一般使用多电极进行粗、精加工，粗加工电极的放电间隙小于精加工电极的放电间隙。

F二、单项选择题（第11～30题。

选择正确的答案，并将答案填入答题卡对应的括号中，不答在答题卡上无效。

每题1.0分。

满分20分）：11、一般地，电火花放电电流越ˍB ˍ，加工出的表面质量越ˍˍ。

A 、大，好 B 、小，好 C 、小，差 D 、以上皆非12、已知某斜顶的倾斜角度是15°，那么，每顶出10mm 距离，斜顶在抽芯方向上的位移是ˍA ˍ。

塑料模具设计试卷含答案终审稿)

塑料模具设计试卷含答案文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-一、填空题（每空1分，共计35分)1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。

2、塑料成型最重要的工艺是温度、压力和时间。

3、按注塑部分和锁模部分的位置和方向不同，注射机可分为立式、卧式和直角式三种类型4、由于一副模具可以有一个或多个分型面，一般把动模和定模部分之间的分型面称为主分型面，在模具装配图上用“ PL ”表示，并用“”标出，箭头的指向为动模移动的方向。

5、注射模的零件比较多，根据模具上各部件的主要功能，一般把注射模分为成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。

6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。

7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。

8、常用的复位机构有复位杆复位和弹簧复位两种形式，而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。

9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。

10和11、12、5 种形式。

二、判断题（正确的打√，错误的打×.每题2分，共计10分）( √ )1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。

( × )2．多数塑料的弹性模量和强度较高，受力时不容易发生变形和破坏。

( √ )3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。

( √ )4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。

( √ )5．冷却回路应有利于减小冷却水进、出口水温的差值。

三、选择题（每题1分，共计10分)1、三板式注射模（双分型面注塑模）的一个分型面用于取出塑件，另一个分型面用于取出（）A、浇注系统凝料B、型心C、另一个塑件D、排气2、主流道衬套又可称为（）A、保护套B、浇口套C、喷嘴D、顶出套3、双分型面注射模的两个分型面（）打开A、同时B、先后C、有时同时打开D、不一定4、潜伏式浇口是由（）浇口演变而来A、侧浇口B、真浇口C、爪型浇口D、点浇口5、热流道模具浇注系统中的热料始终处于（）状态A、熔融B、凝固C、室温D、半凝固6、斜导柱的倾角a 与楔形角B 的关系是（）A、a>B+2~3B、a=B+2~3C、B=a+2~3D、a=B7、挤出机头的作用是将挤出机的熔融塑料由运动变为运动，并使熔融塑料件进一步塑化。

《塑料模具设计》期末考卷A答案

《塑料模具设计》课程期末考试卷A6、塑料按合成树脂的分子结构及热性能可分为热塑性和热固性塑料两种。

7、斜导柱在定模，滑块在动模，设计这种结构时，必须避免干涉。

8、挤出模中口模成型塑件的外表面，芯棒成型塑件的内表面。

二、选择题（每题2分，共10分）1、压注模按加料室的特征可分为（C）两种形式的压注模。

A.固定方式和移动式B.上加料室和下加料室C.罐式和柱塞式D.手动式和机动式2、塑件的表面粗糙度主要与（ D ）有关．A.塑件的成型工艺B.尺寸精度C.注射机类型D.模具型腔表面的粗糙度3、下列哪种情况塑件会产生应力开裂（ B ）。

A.在塑料中加入增强材料加以改性；B.金属嵌件不进行预热，直接放入模具中；C.对塑件进行后处理；D.成型前物料的预热4、在其他条件相同的情况下，螺杆式注射机的注射压力比柱塞式注射机的注射压力（ A ）。

A.大B.小 C .相同D.不能确定5、压缩模与注射模的结构区别之一在于压缩模有（），没有（）。

（ D ）A ．成型零件、加料室B ．导向机构、加热系统C ．加料室、支承零部件D ．加料室、浇注系统三、判断题（每题1分，共10分）1、浇口位置的数量越多越好，因为这样可使熔体很快充满型腔。

（×）2、一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。

（√）3、塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。

（×）4、为了便于塑件脱模，一般情况下使塑件在开模时留在定模或上模上。

（×）5、各种型号的注射机最大开模行程均与模具厚度无关。

（×）6、聚合物的交联度不会达到100%，但硬化程度可以大于100%。

（√）7、凸模抽真空成型的塑件壁厚均匀性要比凹模抽真空好一些，且成型塑件的内表面精度较高。

（√）8、冷却回路应有利于减小冷却水进、出口水温的差值。

（√）9、为了确保塑件质量与顺利脱模，推杆数量应尽量的多。

塑料模具制造理论试卷(A).doc

塑料模具制造理论试卷注意事项：1.答卷前将装订线左边的项目填写淸楚。

2.答卷必须用蓝色或黒色钢笔、圆珠笔，不许用铅笔或红笔。

3.本份试卷共5道大题，满分100分，考试时间120分钟。

一、填空题（请将正确答案填在横线空白处，每空0.5分，共20分）1、电极的结构形式宥三种：整体式；组合式；__________ 。

2、由于电火花加工的极性效应，当采用短脉冲加工时，工件应接___________ ，这种加工一般用于对零件的精加工。

3、型腔的电火花加工的主要方法有 __________ 、多电极更换法和分解电极加工法三种。

4、在制订零件的机械加工工艺规程时，必须保证________ 、________ 、_______ 三个方面的基本要求。

5、工艺过程是指改变 _____ 的形状、尺寸、相对位置和性质等，使之成为_____ 、_______ 的生产过程。

6、划分工序的依据是_ 、、_______ o7、塑料棋闭合后要求分型面 ___ 。

在有些情况下动模和定模的型芯也要求在合模后保持_____ ，这可在装配时用 ___ 达到这个要求。

8、根据塑料模具的结构特点，一般注射棋、压缩模的型腔多采用_____ 或_____ 结构。

对于压入式配合的型腔，其压入端一般都不允许有，而将压入时的导入设在模板上。

9、米用台阶孔固定塑料模型芯，装配时要注意校正____ ,防止压入时破坏 _____ 和使 ____ 产生变形，压入后在平面磨床上磨平 ____ 。

10、__________________________________________________ 刀具切削部分的材料应具备如K性能；高的硬度、______________________________ 、 ______ 、______ 。

11、常用的刀具材料有碳素工具钢、合金工具钢、 ______ 、 ______ 四种。

12、影响刀具寿命的主要因素有；工件材料 ______ 、________ 、________ 。

助理级塑料模具设计师知识试卷1

助理级塑料模具设计师知识试卷12009-07-02 02:32:11来源: 作者: 【大中小】浏览:726次评论:0条助理级塑料模具设计师知识试卷注意事项1、考试时间为120分钟。

2、请首先按要求在答题卡上填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读题目，所有答案必须填写在答题卡上。

4、不要在装订线外填写无关内容，否则成绩无效。

一、判断题（共15题。

将判断结果填入答题卡中，正确的填“√”，错误的填“×”。

每题2分，满分30分。

）1、我国国标规定，机械视图采用第一角投影法。

2、注塑机锁模力不足时，容易发生制品飞边现象。

3、对于模具设计者来说，模具型腔数量取决于经济因素和技术因素的综合考虑。

4、注塑模具顶出位置应设置在脱模力较小的地方，如靠近型芯，筋等等。

5、所有的塑料制件都可以使用强制脱模。

6、分型面选择的最重要的原则是：必须开设在制品断面轮廓最大的地方。

否则，制品只能强脱或抽芯。

7、与流道平衡不同，冷却平衡是可以忽视的。

8、在模具结构许可的情况下，冷却水孔数量尽量多，尺寸尽量大。

9、在其他条件相同的条件下，塑料收缩率越大，脱模阻力越大。

10、注塑模具中设置支撑柱的主要目的是给顶针板导向。

11、模具导向零件中，导柱和导套的配合一般是过盈配合。

12、塑料件同轴度要求高的部份可分别设置在动模和定模内成型，有利于保证同轴度。

13、车削细长轴时，因为工件刚性很差，所以切削用量应适当减小。

14、为了提高CNC加工表面的精度，降低表面粗糙度，可以采用多次进给的方法，使最后一次进给的加工余量较小。

15、切削三要素是指切削速度、走刀量和切削深度。

二、单项选择题（共20题。

选择正确的答案，并将答案填入答题卡。

每题2分，满分40分。

）1、投影法绘制三视图时，可见轮廓线用ˍˍ线绘制，不可见轮廓线用ˍˍ线绘制，剖面线用ˍˍ线绘制。

A、粗实、细实、虚B、粗实、虚、细实C、细实、粗实、虚D、细实、虚、粗实2、注塑模具可以分哪两类零件ˍˍ？A、导向零件和成型零件B、结构零件和导向零件C、顶出零件和导向零件D、成型零件和结构零件3、以下不属于浇注系统的是ˍˍ。

塑料模具设计试卷(含答案)

一、填空题〔每空1分，共计35分)1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料与热固性塑料两类。

2、塑料成型最重要的工艺是温度、压力与时间。

3、按注塑局部与锁模局部的位置与方向不同，注射机可分为立式、卧式与直角式三种类型4、由于一副模具可以有一个或多个分型面，一般把动模与定模局部之间的分型面称为主分型面，在模具装配图上用“PL 〞表示，并用“〞标出，箭头的指向为动模移动的方向。

5、注射模的零件比拟多，根据模具上各部件的主要功能，一般把注射模分为成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、构造零部件及其它机构等几个根本组成局部。

6、注射模的普通浇注系统一般由主流道、分流道、浇口与冷料穴等四局部组成。

7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模与多元件联合脱模等形式。

8、常用的复位机构有复位杆复位与弹簧复位两种先复位机构。

9、导向。

1011、12、根据具体的成型方法，5 种形式。

二、判断题〔正确的打√，错误的打×.每题2分，共计10分〕( √)1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。

( ×)2．多数塑料的弹性模量与强度较高，受力时不容易发生变形与破坏。

( √)3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。

( √)4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。

( √)5．冷却回路应有利于减小冷却水进、出口水温的差值。

三、选择题〔每题1分，共计10分)1、三板式注射模〔双分型面注塑模〕的一个分型面用于取出塑件，另一个分型面用于取出〔〕A、浇注系统凝料B、型心C、另一个塑件D、排气2、主流道衬套又可称为〔〕A、保护套B、浇口套C、喷嘴D、顶出套3、双分型面注射模的两个分型面〔〕翻开A、同时B、先后C、有时同时翻开D、不一定4、潜伏式浇口是由〔〕浇口演变而来A、侧浇口B、真浇口C、爪型浇口D、点浇口5、热流道模具浇注系统中的热料始终处于〔〕状态A、熔融B、凝固C、室温D、半凝固6、斜导柱的倾角a 与楔形角B 的关系是〔〕A、a>B+2~3B、a=B+2~3C、B=a+2~3D、a=B7、挤出机头的作用是将挤出机的熔融塑料由运动变为运动，并使熔融塑料件进一步塑化。

塑料模具设计师试卷11

塑料模具设计师试卷一、填空题（20分+2）1、金属材料的剖面符号应该采用与水平方向成（45°），且间隔均匀的细实线画出。

机械制图8、三大高分子材料是（塑料）、橡胶、化学纤维。

制件材料12、注塑模具（CAD）是指技术人员以计算机为工具，对塑料模具进行绘图、分析计算和编写技术文件等设计活动的统称。

4、我国国标规定，机械视图采用第（一）角投影法5、计算机辅助设计的英文缩写（CAD ）。

3、一般情况下，大批量生产的模具应该对主要零件进行适当的（热处理）。

模具材料4、塑料制品壁厚过小会造成流动阻力过大，发生缺胶）现象。

壁厚过（大）会造成原料浪费并且缩水严重。

成型工艺7、薄壁塑料制品发生缺料时，应该首先提高（注射压力）。

成型工艺11、在其他条件相同的情况下，塑料收缩率越大，脱模阻力越（大）。

成型工艺12、分型面选择的最重要的原则是：必须开设在制品断面轮廓（最大）的地方。

初步设计10、多型腔注塑模具的流道平衡有自然平衡和（流动）平衡。

浇注系统2、模具冷却系统中，入水温度和出水温度之差愈（小）愈好。

冷却系统6、注塑模坯的材料通常为（中）碳钢。

模具材料13、对于所有表面都要加工的工件,应选择加工余量（最小）的表面作为粗基准。

零/加工工艺1、扫描特征要完成扫描，必须存在扫描轨迹和扫描（截面）2、对一个孔进行一个方向的线性阵列，在【实例】文本框中输入6，单击【确定】按钮，结果会增加（5 ）个孔。

1、标准模架主要是由定模底座、定模板、（动模板）、动模支承板、垫块、动模座板、推杆固定板、推板、导柱、导套及复位杆等组成。

2、为了使模具能安装到注射机上，必须在该注射机的许可机床闭合距离（之内）。

1、动模的安装一般是在（定模）安装后及时进行的。

5、注塑机有角式注塑机、（立式）注塑机和（卧式）注塑机。

注塑机9、对于模具设计者来说，模具型腔数量取决于经济因素和（技术）因素的综合考虑。

工艺计算14、（平衡式）流道是指流道到各型腔浇口的长度、断面形状、尺寸都相同的流道。

塑料模具设计试卷(含答案)

一、填空题（每空1分，共计35分)1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。

2、塑料成型最重要的工艺是温度、压力和时间。

5成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。

6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。

7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。

8、常用的复位机构有复位杆复位和弹簧复位两种形式，而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。

9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。

10、根据流到获取热量方式不同，一般将热流道注射模分为绝热流道注射模和加热流道注射模11、压缩模具又称压制模，简称压缩模或压模。

12、根据具体的成型方法，吹塑成型工艺可分为挤出吹塑成型、注射吹塑成型、拉伸吹塑、多层吹塑成型和片材吹塑成型等5 种形式。

二、判断题（正确的打√，错误的打×.每题2分，共计10分）( √)1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。

( ×)2．多数塑料的弹性模量和强度较高，受力时不容易发生变形和破坏。

( √)3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。

( √)4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。

( √)5．冷却回路应有利于减小冷却水进、出口水温的差值。

注塑模具设计基础理论知识试题(A)

注塑模具设计基础理论知识试题（A）一、填空题（每格1分，共20分）分为二、判断题（每题1分，共20分）1、图样中的尺寸数字不能被任何线条穿过，穿过时线条必须打断避开尺寸数字。

（√）2、标注尺寸时应优先在图形的下方和左边进行尺寸标注。

（╳）3、虚线禁止标注尺寸，对称中心线可以标注尺寸。

（√）4、较小圆弧过度部位，通常将尺寸标注在两延长线的交点处。

（√）5、中心线应超出轮廓线1～3mm，也可以和轮廓线平齐。

（╳）6、图样上重复标注的尺寸数字应打上括号，并且不标注尺寸公差。

（√）7、图形上标注尺寸时允许产生封闭链尺寸。

（╳）8、相同结构要素的尺寸尽可能在多个视图上进行标注。

（╳）9、标注直径或半径的时候，尺寸数字应必须保持水平。

（╳）10、塑件3D造型设计之前应首先确定塑件的基准坐标位置。

（√）11、模具3D设计时，原始坐标的Z轴可以指向任何方向。

（╳）12、UG坐标系的XY平面通常为模具的主分型面位置。

（√）13、造型过程中草绘图形时，尺寸尽量以基准坐标为起点进行标注。

（√）14、在UG草绘图形时，应使所有的图形和尺寸都被完全约束。

（√）15、3D建模设计时，尽量采用塑件B面的轮廓边线为基准进行设计其它结构。

（╳）16、塑件3D造型设计时，可以忽略2D图样上的线性尺寸公差要求。

（╳）17、塑件在进行抽壳之前应完成所有的脱模斜度和R角设计。

（╳）18、塑件3D造型设计完成之后，无需检查，可直接进行模具设计。

（╳）19、3D建模设计时，应尽量避免零对零的求和或求差。

（√）20、PP和PE的收缩率是相同的。

（╳）三、单项选择题（每题1分，共20分）1、视图布置的面积应达到图框面积的（ B ）以上。

A、60%B、70%C、80%D、90%2、下列绘图比例当中不能优先采用的是。

（ A ）A、1: 6B、1: 5C、1:2D、1：13、我国机械制图采用（ A ）投影画法。

A、第一角B、第二角C、第三角D、第四角4、下列各项加工方法不属于机加工的是。

塑料模具设计知识试卷含答案

塑料模具设计知识试题（满分100分，≥70分为合格）部门：姓名：工号：得分：一.判断题（共20题，正确的填√，错误的填X。

满分40分）（×）1.电火花加工可以避免电极损耗的问题。

（×）2.对于一模成腔的注塑模，若名型腔或各型芯其相应形状.尺寸都完全一致，则同一模成型后的制品其相应形状.尺寸显然也是完全一致的。

（√）3.精密级的加工中心重复定位精度可达到0.001mm。

（×）4.二板式结构的注塑划其特征是浇注系统的冷凝料与塑件是在不同的分模面和分型面上驱取出来的；而三板式结构的注塑却是在同一个分型面的取出的。

（×）5.注塑模型腔和型芯的脱模斜度在任何情况下都必须控制在1°~3°范围内。

（×）6.粗加工.断续切削和承受冲击载荷时，为了保证切削刃的强度，应取较小的后角。

（×）7.注塑模的进料口大则收缩也大，进料口小则收缩也小。

（√）8.表面粗糙度符号表示表面是用去除材料的方法获得，表示表面是用不去除材料的方法获得。

（×）9.所谓前刀面磨损就是形成月牙洼的磨损，一般在切削速度较高，切削度较大的情况下，加工塑性金属材料时引起的。

（×）10. 参考点是机床上的一个固定点，与加工程序无关。

（×）11. 在钻孔中，加紧力作用的方向，应与钻头轴成垂直。

（×）12.从进料口注入的熔融料，由于型腔的表面散热而黏度下降，使流动性改善，因此流到末端时其迷人接强度提高。

（√）13.注塑模具中水道道路的大小和布局结构及加热.冷却方式对注塑模温调节系统的正常工作状态没有直接的影响。

（×）14.低浓度乳化液在加工过程中主要起润滑作用，高浓度乳化液在加工过程中主要起冷却作用。

（√）15.聚碳酸酯PC熔体黏度较大，且在加热过程中具有明显的溶点，成型过程中宜选择较高的料筒温度和模具温度，以减少制品内部的残余内应力。

塑料模具设计师知识试卷及答案

一、判断题1.我国国标规定,机械视图采用第一角投影法。

2.注塑机锁模力不足时，容易发生制品飞边现象。

3.对于模具设计者来说，模具型腔数量取决于经济因素和技术因素的综合考虑。

4.注塑模具顶出位置应设置在脱模力较小的地方,如靠近型芯，筋等等.5.所有的塑料制件都可以使用强制脱模。

×6.分型面选择的最重要的原则是：必须开设在制品断面轮廓最大的地方。

否则,制品只能强脱或抽芯。

×7.与流道平衡不同,冷却平衡是可以忽视的。

×8.在模具结构许可的情况下，冷却水孔数量尽量多，尺寸尽量大.9.在其他条件相同的条件下，塑料收缩率越大,脱模阻力越大。

10.注塑模具中设置支撑柱的主要目的是给顶针板导向。

11.模具导向零件中，导柱和导套的配合一般是过盈配合.12.塑料件同轴度要求高的部份可分别设置在动模和定模内成型，有利于保证同轴度。

13.车削细长轴时，因为工件刚性很差，所以切削用量应适当减小。

14.为了提高CNC加工表面的精度，降低表面粗糙度，可以采用多次进给的方法，使最后一次进给的加工余量较小。

15.切削三要素是指切削速度、走刀量和切削深度。

16.机械零件的轮廓算术平均偏差Ra越小，表示该零件的表面粗糙度越大.17.注塑制品发生烧焦现象的主要原因是注塑压力过大。

18.圆筒形产品通常使用推板顶出。

19.斜导柱角度与锁紧块角度不同是为了在开模时使楔紧面的分开慢于斜导柱驱动滑块分开。

20.排气槽通常设置在熔体最后充满的地方。

21.滑块斜导柱孔与斜导柱的配合一般采用过渡配合。

22.流道末端的排气间隙一般比型腔末端排气间隙小.23.在其他条件相同的条件下，塑料与型芯的摩擦系数越大，脱模阻力越大。

24.塑料收缩率是材料固有的属性，它与注塑成型工艺、塑料制品设计、模具结构设计无关。

25.一般地,立式注塑机所占的高度较大，卧式注塑机所占的长度较大.26.多型腔注塑模具的流道平衡有自然平衡和流动平衡。

27.在其他条件相同的情况下，塑料收缩率会随着注塑压力的增大而增大.28.对于所有表面都要加工的工件,应选择加工余量最小的表面作为粗基准。

模具技师考试题库及答案

模具技师考试题库及答案一、单选题1. 模具的基本功能是什么？A. 制造零件B. 装配零件C. 储存零件D. 运输零件答案：A2. 注塑模具中，哪个部件负责控制塑料的流动？A. 型腔B. 型芯C. 浇口系统D. 冷却系统答案：C3. 以下哪个不是模具设计时需要考虑的因素？A. 材料成本B. 制造工艺C. 模具寿命D. 产品重量答案：D4. 冷冲压模具中，哪个部件用于分离材料？A. 冲头B. 凹模C. 导柱D. 弹簧答案：A5. 模具制造中，以下哪个是常用的热处理工艺？A. 淬火B. 退火C. 正火D. 所有选项都是答案：D二、多选题6. 模具制造过程中，以下哪些因素会影响模具的精度？A. 材料选择B. 加工工艺C. 设备精度D. 操作人员技能答案：ABCD7. 模具的维护保养包括哪些方面？A. 清洁B. 润滑C. 检查磨损D. 定期更换零件答案：ABCD8. 以下哪些是模具设计中常用的软件？A. AutoCADB. Pro/ENGINEERC. SolidWorksD. CATIA答案：ABCD三、判断题9. 模具的制造成本只包括材料和加工费用。

（）答案：错误（模具的制造成本还包括设计费用、工具费用、人工费用等）10. 模具的使用寿命只与材料的硬度有关。

（）答案：错误（模具的使用寿命与材料的硬度、加工精度、使用频率、维护保养等多种因素有关）四、简答题11. 简述模具设计的基本步骤。

答案：模具设计的基本步骤包括需求分析、概念设计、详细设计、设计评审、制造准备和设计修改等。

12. 描述模具制造过程中的质量控制要点。

答案：模具制造过程中的质量控制要点包括材料选择、加工精度、尺寸公差、表面处理、装配精度和功能测试等。

五、计算题13. 假设有一块长100mm，宽50mm，厚2mm的钢板，需要制造一个长60mm，宽40mm的凹模，计算所需材料的面积。

答案：所需材料的面积= 60mm × 40mm = 2400mm²六、案例分析题14. 某注塑模具在生产过程中发现产品出现翘曲现象，请分析可能的原因及解决方案。

模具设计试题(A)答案.docx

2005-2006学年第二学期末考试试题模具设计（A卷答案）使用班级：03162401 03162402一、填空题（每空1分，共25分）1.根据塑料的成份不同可以分为热固性和热塑性塑料。

2.塑料的性能包括使用性能和工艺性能，使用性能体现塑料的使用性能；工艺性能体现了塑料的成型特性。

3.注塑成型一般用于热塑性塑料的成型，而压铸成型主要用于热固性塑料的成型。

4.塑件的壁厚要求尽可能一致，否则会因冷却和固化速度不同引起附加内应力，导致塑件翘曲、产生缩孔甚至开裂等缺陷。

5.注射模分型面的形状有平面、斜面、阶梯面、曲面。

6.注射模的浇注系统有浇口、主流道、分流道、冷料穴。

7.热固性塑料铸压模在加料前模具便闭合，然后将热固性塑料加入模具单独的加料腔，使其受热熔融，随即在压力作用下通过模具的浇注系统，以高速挤入型腔。

塑料在型腔内受热而固化成型。

8.半溢式压缩模的加料腔与型腔分界处有一溢料槽。

过剩的原料可通过配合间隙或在凸模上开设专门的溢料槽排出。

9.设计的注射模闭合厚度应满足下列关系：H业兰屯兰H珂。

10.移动式和固定式铸压模都有加料腔，加料腔扁应豆量布置在型腔的中心位置上。

二、选择题（每空2分，共30分）1. D2. B3. B4. D.5. C6. C7. D8. B. D9. D10. C 11. A 12. A 13. B 14. B 15. D三、判断题（正确的打J,错误的打X）（每题1分，共15分）1.V2. X3. V4. V5. V6. V7. X8. X9. V 10. V11.X 12. V 13. V 14. V 15. X四、分析题（共10分，每小题5分）1.给下图中两个塑件选择分型面，并注明动模和定模的方向。

2.请判断下图所示塑件工艺性的好坏，若工艺性较差，请在尽量不改变塑件的使用功能的基础上作改进。

改进前改进后改进后（方法1）改进后（方法2）五、问答题（共20分，每小题5分）1.塑料是由哪些成分组成的？答：塑料是由树脂和添加剂组成。
