变电站值班员——初级工

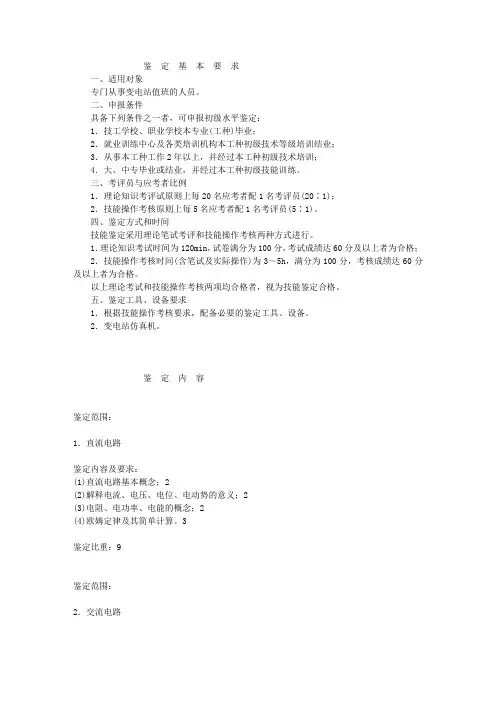

变电站值班员鉴定规范-初级工
鉴定基本要求一、适用对象专门从事变电站值班的人员。
二、申报条件具备下列条件之一者，可申报初级水平鉴定：1．技工学校、职业学校本专业(工种)毕业；2．就业训练中心及各类培训机构本工种初级技术等级培训结业；3．从事本工种工作2年以上，并经过本工种初级技术培训；4．大、中专毕业或结业，并经过本工种初级技能训练。
三、考评员与应考者比例1．理论知识考评试原则上每20名应考者配1名考评员(20∶1)；2．技能操作考核原则上每5名应考者配1名考评员(5∶1)。
四、鉴定方式和时间技能鉴定采用理论笔试考评和技能操作考核两种方式进行。
1．理论知识考试时间为120min，试卷满分为100分，考试成绩达60分及以上者为合格； 2．技能操作考核时间(含笔试及实际操作)为3～5h，满分为100分，考核成绩达60分及以上者为合格。
以上理论考试和技能操作考核两项均合格者，视为技能鉴定合格。
五、鉴定工具、设备要求1．根据技能操作考核要求，配备必要的鉴定工具、设备。
2．变电站仿真机。
鉴定内容鉴定范围：1．直流电路鉴定内容及要求：(1)直流电路基本概念；2(2)解释电流、电压、电位、电动势的意义；2(3)电阻、电功率、电能的概念；2(4)欧姆定律及其简单计算。
3鉴定比重：9鉴定范围：2．交流电路鉴定内容及要求：(1)正弦交流电路基本概念；2(2)电磁感应、电容、电感、互感有关概念；2(3)三相交流电路的有关概念。
1鉴定比重：5鉴定范围：3．其他鉴定内容及要求：(1)电力生产过程的基本知识；3(2)站用系统、直流系统的接线。
3鉴定比重：6专业知识鉴定范围：1．变压器鉴定内容：(1)变压器基本构造、主要部件的作用及工作原理；3(2)变压器型号表示方法和字母、数字的代表意义；4(3)变压器配置保护的名称；4(4)变压器的并列运行条件。
4鉴定比重：15鉴定范围：2．高压断路器鉴定内容：(1)高压断路器的作用、基本结构和分类；5(2)熟知高压断路器的型号表示法和各字母、数字的代表意义；5(3)高压断路器基本灭弧方法。
变电站值班员(第二版)-初级工-计算题
1.(计算题,基础知识,易)一电炉取用电流为5A，接在电压为220V的电路上，问电炉的功率是多少？若用电8h，电炉所消耗的电能为多少？答案：解：电炉的功率P=UI=220×5=1100(W)=1.1kW电炉在8h内消耗的能量A=Pt=1.1×8=8.8（kWh）答：电炉的功率为1.1kW，电炉所消耗的电能为8.8kWh。
2.(计算题,基础知识,较易)如图D-1所示，其中：R1=5Ω、R2=10Ω、R3=8Ω、R4=3Ω、R5=6Ω，试求图中A、B端的等效电阻R？图D-1答案：解：R a=R4∥R5=R4R5/(R4+R5)=3×6/(3+6)=2（Ω）R b=R3+R a=8+2=10（Ω）R c=R2∥R b=R2R b/(R2+R b)=10×10/(10+10)=5（Ω）R AB=R1+R c=5+5=10（Ω）答：A、B端的等效电阻R为10Ω。
3.(计算题,基础知识,中等)有一对称三相正弦交流电路，负载为星形连接时，线电压为380V，每相负载阻抗为10Ω电阻与15Ω感抗串接，试求负载的相电流是多少？答案：解：已知电压U L=380V，则相电压每相负载电阻R=10Ω每相负载感抗X L=15Ω每相负载阻抗则负载相电流为I P=U/Z=220/18=12.2（A）答：负载相电流为12.2A。
4.(计算题,基础知识,难)图D-2所示L、C并联电路中，其谐振频率f0=30MHz，C=20pF，求L的电感值。
图D-2答案：解：L=1/[(2πf0)2C]=1/[4π2×(30×106)2×20×10-12]=1.4×10-6（H）答：L的电感值为1.4×10-6H。
5.(计算题,基础知识,较难)某电源的相电压U相是6kV，如接成星形，它的线电压是多少？如果u A=U m sinωt kV，写出各相、线电压的瞬时值表达式。
变电站值班员-初级工考试题及参考答案
变电站值班员-初级工考试题及参考答案一、单选题（共41题，每题1分，共41分）1.正弦交流电的三要素是（）A、电压、运动势、电位B、最大值、频率、初相位C、容抗、感抗、阻抗D、平均值、周期、电流正确答案：B2.如电压互感器高压侧和低压侧额定电压分别是60000V和100V，则该互感器的互感比为（）。
A、600/√3B、6000 ／100C、600／1D、1／600正确答案：C3.为防止误操作，高压电气设备都应加装（）。
A、自动控制装置B、保护装置C、防误操作的闭锁装置D、监视装置正确答案：C4.在电路中，电流之所以能流动，是由电源两端的电位差造成的，我们把这个电位差叫做（）。
A、电容B、电压C、电源D、电流正确答案：B5.触电伤员如神智不清，应就地仰面躺平，且确保气道通畅，并用（）钟时间，呼叫伤员或轻拍其肩部，以判定伤员是否意识丧失（ c )A、4sB、3sC、5sD、6s正确答案：C6.主变分接头及电容器组的调整原则：根据目标电压及无功限值，采取（）优先的原则进行。
A、无功B、电压C、电抗D、电容正确答案：B7.空载损耗又称铁损，铁损包括（）。
A、磁滞损耗和涡流损耗B、铜损C、涡流损耗D、磁滞损耗正确答案：A8.双人用心肺复苏法对触电无呼吸无心跳人员实施抢救，按压与吹气的比例是（）。
A、30：2B、15：2C、30：1D、15：1正确答案：A9.以下允许用隔离开关进行的操作是（）。
A、分合空载母线B、分合负载线路C、拉合空载变压器D、拉开合上故障电流正确答案：A10.变压器安装升高座时，放气塞应在升高座（）。
A、任意位置B、中间位置C、最高处D、最低处正确答案：C11.延时继电器在继电保护装置中的作用是（）。
A、计算断路器停电时间B、计算保护停电时间C、建立动作延时D、计算动作时间正确答案：C12.大电流接地系统中的分级绝缘的变压器，若中性点未安装间隙，应选择（）的接地后备保护方案。
A、先跳中性点直接接地的变压器，后跳不接地的变压器B、先跳中性点不接地的变压器，后跳中性点直接接地的变压器C、在中性点直接接地时用零序过流保护，在中性点不接地时用零序过压保护D、以上说法都不对正确答案：B13.接地装置应能够满足电气设备安全接地和（）的要求。
变电站值班员-初级工复习题+答案
变电站值班员-初级工复习题+答案一、单选题（共41题，每题1分，共41分）1.若至预定时间，一部分工作尚未完成，仍须继续工作而不妨碍送电者，在送电前，应按照送电后现场设备带电情况，办理（），布置好安全措施后，方可继续工作。
A、工作延期手续B、工作间断手续C、工作终结手续D、新的工作票正确答案：D2.关于直流系统，以下说法错误的是（）。
A、当直流系统直流电压消失或低于保护及自动装置的最低允许工作电压时，将影响继电保护、安全自动装置的可靠动作B、直流系统直流电压消失或低于保护及自动装置的最低允许工作电压时，此时若有保护区内的故障发生，保护拒动，断路器不能跳闸，将扩大事故范围C、直流消失不能恢复，对于闭锁式保护，线路对侧的闭锁式保护不应退出，仍然投入D、直流消失不能恢复，应将该直流电源消失的全部继电保护装置退出正确答案：C3.（）可将高压均匀分布在物体四周，保证在环形各部位没有电压差，从而达到均压的效果。
A、均压环B、防护罩C、避雷器D、避雷针正确答案：A4.“在此工作”标示牌属于（）标志。
A、禁止B、警告C、指令D、提示正确答案：D5.在二次回路的标号中，标号“N600”表示该回路是（）。
A、控制回路电源的正极B、PT二次回路的火线C、控制回路电源的负极D、PT二次回路的中性线正确答案：D6.线路由冷备用转热备用时，合上隔离开关之前要检查（）。
A、开关在断开位置B、开关储能电源在合上C、开关的保护已投入D、开关在合上位置正确答案：A7.绝缘手套的试验周期为（）。
A、6个月B、9个月C、12个月D、3个月正确答案：A8.《中国南方电网有限责任公司电力安全工作规程》第 5.3.6条规定：高压设备接地故障时，室内不得接近故障点（）以内，室外不得接近故障点8m以内。
进入上述范围的人员应穿绝缘靴，接触设备的外壳和构架应戴绝缘手套。
A、4mB、8mC、6mD、2m正确答案：A9.220kV线路电压互感器（线路为单相PT）二次电压断线时，将影响保护装置的（）功能。
变电站值班员-初级工习题(含答案)
变电站值班员-初级工习题（含答案）一、单选题（共41题，每题1分，共41分）1.功率因数是指（）。
A、有功功率与无功功率的比值B、无功功率与有功功率的比值C、无功功率与视在功率的比值D、有功功率与视在功率的比值正确答案：D2.变压器出现（）情况时可不立即停电处理。
A、内部音响很大，很不均匀，有爆裂声B、油枕或防爆管喷油C、油色变化过甚，油内出现碳质D、轻瓦斯保护告警正确答案：D3.变压器呼吸器的作用是（）。
A、用以清除变压器油中的杂质和水分B、用以清除吸入空气中的杂质和水分C、用以清除变压器各种故障时产生的油烟D、用以吸收和净化变压器匝间短路时产生的烟气正确答案：B4.电压等级为110kV的设备不停电时的安全距离是：（）A、0.70米B、1.5米C、1.0米D、0.35米正确答案：B5.低压带电作业应设专人监护，使用有绝缘柄的工具，工作时站在干燥的绝缘物上进行，并（），严禁使用锉刀、金属尺和带有金属物的毛刷、毛掸等工具A、不戴手套和安全帽，但必须穿长袖衣工作B、戴手套和安全帽，必须穿短袖衣工作C、戴手套和安全帽，不穿长袖衣工作D、戴手套和安全帽，必须穿长袖衣工作正确答案：D6.倒闸操作时，如隔离开关没合到位允许用（）进行调整但要加强监护。
A、绝缘手套B、绝缘杆C、干燥木棒D、验电器正确答案：B7.变压器的变比（）。
A、与匝数比成正比B、与匝数比成反比C、与电流比成正比D、与电压比成反比正确答案：A8.在二次回路的标号中，标号“A411”表示该回路是（）。
A、控制回路电源的负极B、控制回路电源的正极C、CT二次回路的A相D、PT二次回路的A相正确答案：C9.当断路器拒合时，以下故障排除中，不当的操作为（）。
A、检查线圈是否烧损B、检查是否有卡滞现象C、检查二次回路D、重新合闸正确答案：D10.为了保护电容器组，自动放电装置应装在电容器断路器的（），并与电容器直接并联。
A、电源侧B、刀闸侧C、母线侧D、负荷侧正确答案：D11.直接验电应使用相应电压等级的验电器在设备的（）逐相验电。
变电站值班员-初级工模拟考试题(附答案)
变电站值班员-初级工模拟考试题（附答案）一、单选题（共41题，每题1分，共41分）1.380/220V的电源插座，必须带有（）。
A、相应级别的漏电开关B、零线插孔C、电源指示灯D、地线插孔正确答案：A2.电流互感器工作时相当于普通变压器（）运行状态。
A、空载B、短路C、带负载D、开路正确答案：B3.电压互感器二次短路会使一次（）。
A、不变B、电压降低C、熔断器熔断D、电压升高正确答案：C4.当母线电压低于调度下达的电压曲线时，应优先退出电抗器，再投入（）。
A、电压互感器B、变压器C、电流互感器D、电容器正确答案：D5.在大接地电流系统中，线路始端发生两相金属性接地短路，零序方向电流保护中的方向元件将（）。
A、因感受零序电压最大而灵敏动作B、因短路相电压为零而拒动C、因零序电压为零而拒动D、以上说法都不对正确答案：A6.主变过负荷能力和下列（）因素有关系。
A、起始负荷B、环境温度C、运行电压D、系统频率正确答案：B7.断路器必须能满足配合（）进行多次关合和开断的要求。
A、自动重合闸B、监控装置C、保护装置D、自投装置正确答案：A8.遥测信息主要内容有有功功率、无功功率（）。
A、母线电压B、自动装置动作信号C、断路器位置信号D、继电保护动作信号正确答案：A9.事故调查报告中包括事故发生单位概况和事故发生（）。
A、起因B、结果C、原因正确答案：D10.经预防性试验合格的安全工具应在明显位置贴上试验合格（）。
A、标志B、产品标签C、铭牌D、合格证正确答案：A11.断路器的负荷电流不能超过其额定值，在事故情况下，断路器过负荷也不能超过（）。
A、0.1B、0.5C、0.05D、0.3正确答案：A12.载流导体的发热量与（）无关。
A、电流通过时间的长短B、载流导体的电压等级C、通过电流的大小D、导体电阻的大小正确答案：B13.电压互感器二次负载变大时，二次电压（）。
A、变小B、变大C、基本不变D、不一定正确答案：C14.接地装置应能够满足电气设备安全接地和（）的要求。
变电站值班员题库 初级工
变电站值班员试题库（初级工）一、填空题1.低压是指用于配电的交流系统中（1000V及以下）的电压等级。
2.作业人员应被告知其作业现场存在的（危险因素）和防范措施。
3.雷雨天巡视室外高压设备时，应穿绝缘靴，不应靠近（避雷器和避雷针）。
4.实施保证安全技术措施的书面依据是（工作票）。
5.保证安全的技术措施包括（停电、验电、装设接地线）、悬挂标示牌和装设遮拦等。
6.10kV电容型验电器工频耐压的试验周期是（一年）。
7.任何人进入生产现场应正确佩戴（安全帽）。
8.在一经合闸即可送电到工作地点的隔离开关的操作把手上，应悬挂“禁止合闸，有人工作！”或(“禁止合闸，线路有人工作！”)的标示牌。
9.绝缘手套工频耐压试验周期为（半年）。
10.用绝缘棒拉合隔离开关、高压熔断器或经传动机构拉合（断路器）和隔离开关，均应带绝缘手套。
11.在发生人身触电时，应立即断开有关设备的（电源）。
12.需要将高压设备全部停电、部分停电或做安全措施的工作，填用（电气第一种工作票）。
13.整流就是把(大小和方向）都随时间变化的交流电换成直流电。
14.电力网包括输电、（变电）和配电三个部分。
15.变压器声音明显增大很不正常，内部有爆裂声,此时变压器应（立即停运）。
16.断路器的操动机构有手动、（电磁）、弹簧、气动、液压等多类。
17.电力系统中性点不接地或经消弧线圈接地称为（小电流接地系统）。
18.小电流接地系统发生金属性接地时，中性点电位升高为相电压，非接地相电压升高为（线电压）。
19.油浸风冷变压器油温一般不应超过（85℃）。
20.SF6气体在电弧和电晕的作用下要发生分解反应产生（低氟化合物），这些化合物为剧毒气体。
21.当全所停电时，应先拉开（电容器）开关，后拉开各出线开关，送电时相反。
22.隔离开关运行时温度不应超过（70℃）。
23.监视变电所电气设备运行的各种信号装置总称为（中央信号装置）。
24.当变电所内变压器发生过负荷时，应启动（预告）信号。
变电站值班员-初级工模拟练习题(含答案)
变电站值班员-初级工模拟练习题（含答案）一、单选题（共41题，每题1分，共41分）1.零序保护的最大特点（）。
A、只反映接地故障B、反映相间故障C、反映变压器的内部D、线路故障正确答案：A2.变压器上层油温要比中下层油温（）。
A、在某些情况下进行B、不变C、低D、高正确答案：D3.分别接在两段母线上的电压互感器，二次侧并列前应先（）。
A、将一次侧并列B、受影响的保护退出C、将一次侧解列D、将二次空开断开正确答案：A4.“在此工作”标示牌属于（）标志。
A、提示B、指令C、禁止D、警告正确答案：A5.电流互感器正常工作时二次侧回路可以（）。
A、装熔断器B、接无穷大电阻C、开路D、短路正确答案：D6.主变压器的高压套管处发生相间短路，则应动作的是（）保护。
A、重瓦斯C、差动D、瓦斯正确答案：C7.停电时，高压开关柜的手车开关应拉至（）位置。
A、柜外B、“试验”或“检修”C、“检修”D、“工作”正确答案：B8.变压器在电力系统中的主要作用是（）。
A、变换电压，可以增加线路损耗B、变换电压，以利于功率的传输C、变换电压，可以改善电能质量D、变换电压，以利于电力系统的稳定正确答案：B9.一台三相变压器SN=1000KVA， U1N/U2N=35/6.3KV，一次侧额定电流为（）A、16.49AB、52.90AC、91.64 AD、9.65A正确答案：C10.桥形接线分为（）。
A、外桥接线、复式桥形接线B、内桥接线、外桥接线C、内桥接线D、内桥接线、外桥接线、复式桥形接线正确答案：D11.《中国南方电网有限责任公司电力安全工作规程》第5.2.2条规定：作业人员基本条件之一：经县级或二级甲等及以上医疗机构鉴定，无职业禁忌的病症，至少每两年进行一次体检，高处作业人员应（）进行一次体检。
A、每三年C、每两年D、每半年正确答案：B12.摇低压电缆及二次电缆的绝缘电阻时应使用（）兆欧表。
A、500VB、2000VC、2500VD、1500V正确答案：A13.主变过负荷能力和下列（）因素有关系。
变电站值班员-初级工题库及参考答案
变电站值班员-初级工题库及参考答案一、单选题（共41题，每题1分，共41分）1.接地距离继电器在线路故障时感受到的是从保护安装处至故障点的（）。
A、零序阻抗B、正序阻抗C、由零序阻抗按系数K补偿过的正序阻抗D、以上说法都不对正确答案：C2.变压器呼吸器的作用是（）。
A、用以吸收和净化变压器匝间短路时产生的烟气B、用以清除吸入空气中的杂质和水分C、用以清除变压器各种故障时产生的油烟D、用以清除变压器油中的杂质和水分正确答案：B3.事故事件调查应贯彻“（）综合治理”的方针。
A、安全第一、效益为主B、安全第一、调查为主C、安全第一、生产为主D、安全第一、预防为主正确答案：D4.电荷的基本特性是（）。
A、同性电荷相吸引，异性电荷相排斥B、异性电荷和同性电荷都相吸引C、异性电荷和同性电荷都相排斥D、异性电荷相吸引，同性电荷相排斥正确答案：D5.线路带电作业时重合闸（）。
A、改时限B、退出C、投入D、不一定正确答案：B6.电力系统无功容量不足必将引起电压（）。
A、边远地区降低B、升高C、边远地区升高D、普遍下降正确答案：D7.隔离开关应有（）装置A、万能锁B、机械锁C、锁D、防误闭锁正确答案：D8.220kV以下系统的绝缘水平往往由防止（）过电压决定。
A、谐振B、操作C、大气D、工频正确答案：C9.不接地系统发生单相接地时，允许运行（）小时。
A、2B、1D、4正确答案：A10.《中国南方电网有限责任公司电力安全工作规程》第5.2.2条规定：作业人员基本条件之一：经县级或二级甲等及以上医疗机构鉴定，无职业禁忌的病症，至少每两年进行一次体检，高处作业人员应（）进行一次体检。
A、每两年B、每半年C、每三年D、每年正确答案：D11.高压断路器的均压电容在（）起作用。
A、合闸时B、开断电流时C、正常运行时D、开断和合闸时正确答案：B12.避雷器是用来限制（），保护电气设备绝缘的电器。
A、放电B、励磁涌流C、短路电流D、过电压正确答案：D13.抢救过程中，若判断颈动脉已有波动但无呼吸，则暂停胸外按压，而再进行2次口对口人工呼吸，接着每（）吹气一次A、6sC、5sD、7s正确答案：C14.能把正电荷从低电位移向高电位的力叫做（）。
变电站值班员——初级工
变电站值班员——初级工1.断路器红灯回路应串有断路器切断触点。
(×)2.电流表的阻抗较大，电压表的阻抗则较小。
(×)3.启、停某种保护或自动装置连接片应用“合上”、“拉开”。
(×)4.电压互感器的互感比和匝数比完全相等。
(×)5.胸外按压必须有效，有效的标志是按压过程中可以感觉到呼吸.( ×)6.RL串联的正弦交流电路中，I总=I L+I R。
(×)7.断路器合闸后加速与重合闸后加速共用一块加速继电器。
(√)8.变压器铁芯接地电流每(A)检查一次。
A、月B、天C、3个月D、1年9.班组培训中，(B)是必须悬挂的图表。
A、接地选择顺位表B、培训计划表C、紧急事故拉闸顺位表D、主要设备参数表10.直流电阻的测量对于小电阻用(C)测量。
A、欧姆表B、直流单臂电桥C、直流双臂电桥D、兆欧表11.变压器接线组别为Yyn时，其中性线电流不得超过额定低压绕组电流(B)。
A、15%B、25%C、35%D、45%12.胸外按压要以均匀速度进行，每分钟(D)次左右。
A、50B、60C、70D、8013变压器内部故障(B)动作。
A、瓦斯保护B、瓦斯、差动保护C、距离保护D、中性点保护14.变压器安装升高座时，放气塞应在升高座(A)。
A、最高处B、任意位置C、最低处D、中间位置15.关于回路电流说法正确的是(C)。
A、某回路中流动的电流B、某网孔中流动的电流C、回路的独占支路中流过的电流D、回路中电源电流。
变电站值班员-初级工复习题(含参考答案)
变电站值班员-初级工复习题（含参考答案）一、单选题（共41题，每题1分，共41分）1.继电保护必须满足（）。
A、选择性可靠性灵敏性快速性B、安全性稳定性灵敏性快速性C、稳定性可靠性灵敏性快速性D、选择性可靠性安全性快速性正确答案：A2.电流互感器二次侧不允许（）。
A、接仪表B、接保护C、开路D、短路正确答案：C3.当电力系统发生故障时，要求本线路继电保护，该动的动，不该动的不动称为继电保护的（）。
A、选择性B、快速性C、可靠性D、灵敏性正确答案：C4.继电保护装置是由（）组成的。
A、测量元件、逻辑元件、执行元件B、二次回路各元件C、仪表回路D、包括各种继电器、仪表回路正确答案：A5.停电拉闸操作必须按照（）的顺序依次操作，送电合闸操作应按与上述相反的顺序进行。
严防带负荷拉合刀闸。
A、母线侧隔离开关（刀闸) ——断路器（开关) ——负荷侧隔离开关（刀闸) )B、断路器（开关) ——母线侧隔离开关（刀闸) ——负荷侧隔离开关（刀闸)C、断路器（开关) ——负荷侧隔离开关（刀闸) ——母线侧隔离开关（刀闸)D、负荷侧隔离开关（刀闸) ——母线侧隔离开关（刀闸) ——断路器（开关)正确答案：C6.当断路器拒合时，以下故障排除中，不当的操作为（）。
A、检查是否有卡滞现象B、重新合闸C、检查线圈是否烧损D、检查二次回路正确答案：B7.我国生产用电和生活用电的频率为（）Hz。
A、50B、45C、60D、55正确答案：A8.某线路重合闸置“单重”方式，线路发生相间故障时，（）。
A、保护动作，跳单相重合单相B、保护跳三相，重合三相C、保护动作，跳三相，不重合D、保护跳单相，不重合正确答案：C9.并联电阻电路中的总电流等于各支路（）。
A、电流的差B、电流的和C、电流的倒数和D、电流的积正确答案：B10.《安全生产法》规定，生产经营单位对重大危险源应制定（），并告知从业人员和相关人员在紧急情况下应当采取的应急措施。
A、安全提案B、安全措施C、处理方案D、应急预案正确答案：D11.为防止误操作，高压电气设备都应加装（）。
变电站值班员-初级工考试题(含答案)
变电站值班员-初级工考试题（含答案）一、单选题（共41题，每题1分，共41分）1.绝缘油在少油断路器中的主要作用是（）。
A、防腐B、润滑C、冷却D、灭弧正确答案：D2.自动低频减载装置动作时采用的延时一般为（）A、3～5sB、0.5～1sC、0.3～0.5sD、0.15～0.3s正确答案：D3.变压器上层油温要比中下层油温（）。
A、高B、不变C、在某些情况下进行D、低正确答案：A4.防误闭锁装置等同于（）。
A、主设备B、变压器C、消防D、设施正确答案：A5.电压互感器的变压比与其匝数比（）。
A、成反比B、成正比C、有关系D、没有关系正确答案：B6.变电站或电厂中的安稳装置一般包括以下哪些功能（）。
A、低电压减载、低频减载B、联切负荷C、远切负荷D、以上都是正确答案：D7.口对口人工呼吸时，先连续大口吹气两次，每次（）A、1～1.5sB、2～3sC、1.5～2.5sD、3～4s正确答案：A8.变压器的绝缘油在变压器内的作用是（）。
A、灭弧B、绝缘C、绝缘、灭弧D、绝缘、冷却正确答案：D9.并联电容器组和并联电抗器组宜采用（）方式。
A、电动投切B、备自投投切C、自动投切D、手动投切正确答案：C10.变压器原理是（）。
A、磁电感应B、变换电压C、交换电流D、电磁感应正确答案：D11.事故调查报告中包括事故发生单位概况和事故发生（）。
A、原因B、起因C、经过D、结果正确答案：C12.绝缘垫指用橡胶类材料制成的、敷设在地面或接地物体上以保护（）免遭电击的绝缘垫子，可以专门设计以满足各种不同用途的需要。
A、施工人员B、检查人员C、巡视人员D、作业人员正确答案：D13.在小电流接地系统中，发生单相接地时，母线电压互感器开口三角电压为（）。
A、不管距离远近，基本上电压一样高B、故障点距母线越近，电压越低C、故障点距母线越近，电压越高D、以上说法都不对正确答案：A14.在二次回路的标号中，标号“A411”表示该回路是（）。
变电站值班员初级工测试题库含答案
变电站值班员初级工测试题库含答案1、“在此工作”标示牌属于（）标志。
A、警告B、禁止C、提示D、指令答案：C2、一起事件同时符合多种事件条件的，按事件等级较高者认定事件等级；如符合多种相同等级的事件，按＿的先后顺序优先认定为某一类事件。
A、电力安全、人身、设备B、设备、人身、电力安全C、电网、人身、设备D、人身、电力安全、设备答案：D3、SF6断路器的灭弧及绝缘介质是（）。
A、绝缘油B、真空C、空气D、六氟化硫答案：D4、自动低频减载装置动作时采用的延时一般为（）A、0.15～0.3sB、0.3～0.5sC、0.5～1sD、3～5s答案：A5、隔离开关（）进行同期并列。
A、可以B、禁止C、必须向调度申请后才可以D、向领导汇报后可以答案：B6、《中国南方电网有限责任公司电力安全工作规程》第25.5.1 条规定：在山地陡坡或凹凸不平之处进行人工运输，应预先制订运输方案，采取必要的安全措施。
夜间搬运应有足够的（）。
A、照明B、灯光C、亮度D、人员答案：A7、设备上短路接地线应使用软裸铜线，其截面积应符合短路电流要求，但不得小于（）平方毫米。
（ c )A、15B、20C、25D、30答案：C8、电流互感器工作时相当于普通变压器（）运行状态。
A、开路B、短路C、带负载D、空载答案：B9、电网中主要的安全自动装置有（）A、低频、低压解列装置B、振荡失步解列装置C、切负荷装置D、自动低频、低压减负荷装置E、以上都是答案：E10、电力系统的自动低频减负荷方案，应由（）负责制定并监督其执行。
A、系统调度部门B、生产管理部门C、检修部门D、运行部门答案：A11、桥形接线分为（）。
A、内桥接线B、外桥接线、复式桥形接线C、内桥接线、外桥接线D、内桥接线、外桥接线、复式桥形接线答案：D12、反映开关经受短路电流引起的热效应能力的技术参数是（）。
A、额定短时耐受电流B、额定开断电流C、额定峰值耐受电流D、额定短路开合电流答案：A13、电流互感器铭牌上所标示的额定电压是指（）。
变电站值班员-初级工练习题与答案
变电站值班员-初级工练习题与答案一、单选题（共41题，每题1分，共41分）1.由雷电引起的过电压称为（）。
A、内部过电压B、工频过电压C、感应过电压D、大气过电压正确答案：D2.SF6断路器的灭弧及绝缘介质是（）。
A、空气B、真空C、六氟化硫D、绝缘油正确答案：C3.变压器励磁涌流的产生是在变压器（）时。
A、带负荷合闸B、跳闸C、故障D、空载合闸正确答案：D4.220kV线路纵差保护的保护范围为（）。
A、两侧独立CT之间B、两侧结合滤波器之间C、两侧阻波器之间D、两侧收发讯机之间正确答案：A5.摇低压电缆及二次电缆的绝缘电阻时应使用（）兆欧表。
A、1500VB、2500VC、2000VD、500V正确答案：D6.变压器呼吸器的作用是（）。
A、用以清除变压器各种故障时产生的油烟B、用以清除变压器油中的杂质和水分C、用以清除吸入空气中的杂质和水分D、用以吸收和净化变压器匝间短路时产生的烟气正确答案：C7.电荷的基本特性是（）。
A、同性电荷相吸引，异性电荷相排斥B、异性电荷和同性电荷都相吸引C、异性电荷和同性电荷都相排斥D、异性电荷相吸引，同性电荷相排斥正确答案：D8.线路带电作业时重合闸（）。
A、投入B、退出C、改时限D、不一定正确答案：B9.规程规定运行中的风冷油浸电力变压器的上层油温最高不得超过（）℃。
A、45B、95C、105D、75正确答案：B10.备用电源投入装置工作时，备用电源投入到故障时，继电保护应（）。
A、没有要求B、不动作C、加速动作D、只发信号正确答案：C11.手车式断路器的机械闭锁应灵活、可靠，（）将机械闭锁损坏的手车式断路器投入运行或列为备用。
A、特殊时B、允许C、禁止D、可以正确答案：C12.电流互感器过载运行时，其铁芯中的损耗（）。
A、减小B、无变化C、有变化D、增大正确答案：D13.直流系统发生负极完全接地时，正极对地电位（）。
A、降低B、升高到极间电压C、不变D、略升正确答案：B14.在断路器合闸过程中如操动机构又接到分闸命令，则操动不应继续执行合闸命令而应立即分闸，称为断路器的（）。
变配电运行值班员初级工题库
变配电运行值班员初级工题库1. 启用电气回路，应先合（）隔离开关，再合（）隔离开关，最后合开关。
*A、电源侧(正确答案)B、开关侧C、进线侧D、负荷侧(正确答案)答案解析：启用电气回路，应先合（电源侧）隔离开关，再合（负荷侧）隔离开关，最后合开关。
2. 电气设备操作后的位置检查应以设备实际位置为准，无法看到实际位置时，还可通过什么来判断？ *A、机械位置指示(正确答案)B、电气指示(正确答案)C、带电显示装置(正确答案)D、仪表(正确答案)E、各种遥测遥信等信号(正确答案)答案解析：电气设备操作后的位置检查应以设备实际位置为准，无法看到实际位置时，可通过设备（机械位置指示）、（电气指示）、（带电显示装置）、仪表及各种遥测、遥信等信号的变化来判断3. 工作人员工作中正常活动范围与带电设备的安全距离：10KV及以下为（）m，35KV为（）m。
*A、0.35(正确答案)B、0.5C、0.6(正确答案)D、0.8答案解析：工作人员工作中正常活动范围与带电设备的安全距离：10KV及以下为0.35m，35KV为0.6m。
4. 各电压等级的电压额定值正负偏差：35kV为（），10kV为（），220V为（）。
*A、-5%～5%(正确答案)B、-7%～7%(正确答案)C、-10%～10%D、-10%～7%(正确答案)答案解析：各电压等级的电压额定值正、负偏差：35kV为（-5%～5%），10kV为（-7%～7%），220V为（-10%～7%）5. 电器线路火灾的基本原因有哪些？ *A、短路(正确答案)B、过负荷(正确答案)C、接触电阻过大(正确答案)D、电器线路产生的火花和电弧(正确答案)答案解析：电器线路火灾的基本原因有短路，过负荷，接触电阻过大，电器线路产生的火花和电弧6. 电气设备系统，分为哪几种状态？ *A、运行(正确答案)B、热备用(正确答案)C、冷备用(正确答案)D、检修(正确答案)E、停用答案解析：电气设备系统，分为运行、热备用、冷备用、检修四种状态7. 下列哪些电气倒闸操作属于高压柜的五防保护？ *A、插上五防锁钥匙才能对断路器可以合闸(正确答案)B、断路器在合闸状态，可以摇小车至试验位置C、断路器小车在工作位置，不能合接地闸刀(正确答案)D、接地闸刀在分闸状态，才能摇断路器小车至工作位置(正确答案)E、只有电缆室不带电时，才能打开电缆室的电子锁门(正确答案)答案解析：电气倒闸误操作五防：--防止误分、误合断路器。
变电站值班员-初级工模拟试题及答案
变电站值班员-初级工模拟试题及答案一、单选题（共41题，每题1分，共41分）1.电力系统的潮流分布一般是用各节点的电压和（）表示。
A、电流B、潮流C、功率D、供电量正确答案：C2.在变压器门型构架上（）安装避雷针。
A、不得B、必须C、不用D、可以正确答案：A3.电流互感器二次绕组开路后，其铁芯中的磁通（）。
A、数值增加很多B、数值与开路前相同C、数值减小D、降低为零正确答案：A4.对于同一类安全工器具，应保证粘贴后的试验（）整齐、统一，位置合适醒目。
A、标签证B、项目证C、审批证D、合格证正确答案：D5.断路器的负荷电流不能超过其额定值，在事故情况下，断路器过负荷也不能超过（）。
A、0.1B、0.3C、0.05D、0.5正确答案：A6.电力系统发生振荡时，电气量的变化速度是（）。
A、不变的B、突变的C、逐渐的D、以上说法都不对正确答案：C7.绝缘手套的试验周期为（）。
A、12个月B、3个月C、6个月D、9个月正确答案：C8.低[电]压指用于配电的交流系统中（）其以下的电压等级。
A、250V以下B、250V及其以下C、1000V及其以下D、1000V及其以上正确答案：C9.正弦交流电的三要素是（）A、电压、运动势、电位B、最大值、频率、初相位C、容抗、感抗、阻抗D、平均值、周期、电流正确答案：B10.（）在线路两侧同时投入保护的“弱电源回馈”功能。
A、不允许B、不可以C、允许D、可以正确答案：A11.事故事件调查应贯彻“（）综合治理”的方针。
A、安全第一、调查为主B、安全第一、效益为主C、安全第一、生产为主D、安全第一、预防为主正确答案：D12.厂站调度自动化设备与通信设备间应加装（）装置。
A、光电隔离B、数/模转换装置C、防雷（强）电击D、模/数转换装置正确答案：C13.《中国南方电网有限责任公司电力安全工作规程》第25.1.7条规定：起吊物应绑牢，吊钩悬挂点应与吊物重心在同一垂线上，吊钩钢丝绳应垂直，严禁偏拉斜吊；落钩时应防止吊物局部着地引起吊绳偏斜；吊物未固定好严禁松钩。
变电站值班员初级工职业技能鉴定题库(第045套)
选择题【1】能把正电荷从低电位移向高电位的力叫（ C ）。
A．电磁力B．电场力C．电源力D．电动力【2】电力系统无功容量不足必将引起（ A ）。
A．电压普遍下降B．电压升高C．边远地区电压下降D．边远地区电压升高【3】金属导体的电阻与导体（ C ）有关。
A．长度B．截面积C．电阻率D．材料【4】电力系统在运行中发生短路故障时，通常伴随着电流（ A ）。
A．大幅度上升B．急剧下降C．越来越稳定D．不受影响【5】现场触电抢救，对采用（ D ）等药物应持慎重态度。
A．雒生素B．脑活素C．胰岛素D．肾上腺素【6】三相对称负载三角形连接时，线电压最大值是相电压有效值的（ C ）倍。
A．1B．√3C．√2D．1/√3【7】通畅气道可采用（ B ）。
A．人工呼吸法B．仰头抬颏法C．垫高头部法D．胸外按压法【8】胸外按压与口对口（鼻）人工呼吸同时进行，其节奏为：单人抢救时，每按压（ C ）次后吹气2次，反复进行。
A．5B．10C．15D．20【9】电阻负载并联时功率与电阻关系是（ C ）。
A．因为电流相等，所以功率与电阻成正比B．因为电流相等，所以功率与电阻成反比C．因为电压相等，所以功率与电阻大小成反比D．因为电压相等，所以功率与电阻大小成正比【10】短路电流计算，为了方便采用（ D ）方法计算。
A．实际值B．基准值C．有名值D．标幺值【11】变电站缺陷处理率按季统计应在（ B ）以上。
A．75%B．80%C．85%D．90%【12】操作票填写字迹要工整、清楚，提倡使用（ C ）并不得任意涂改。
A．圆珠笔B．钢笔C．仿宋体D．印刷体【13】设备档案中，原始资料不包括（ B ）。
A．使用说明书B．缺陷记录C．出厂试验记录D．设备铭牌【14】变压器正常运行时的声音是（ B ）。
A．时大时小的嗡嗡声B．连续均匀的嗡嗡声C．断断续续的嗡嗡声D．咔嚓声【15】变压器变比与匝数比（ C ）。
A．不成比例B．成反比C．成正比D．无关【16】SF6气体是（ A ）。
变电站值班员初级工职业技能鉴定题库(第033套)
选择题【1】操作票填写字迹要工整、清楚，提倡使用（ C ）并不得任意涂改。
A．圆珠笔B．钢笔C．仿宋体D．印刷体【2】单人（ A ）进入SF6配电室从事检修工作。
A．不准B．可以C．经充分通风后可以D．征得值班人员同意可以【3】操作票要由（ B ）统一编号，按顺序使用。
A．电业局B．供电局（工区）C．变电站D．值班长【4】事故预想、倒闸操作一般情况下由（ B ）负责组织安排。
A．值班员B．第一值班员C．值长D．站长【5】触电伤员如神智不清，应就地仰面躺平，且确保气道通畅，并用（ C ）s时间呼叫伤员或轻拍其肩部，以判断伤员是否意识丧失。
A．3B．4C．5D．6【6】断路器在气温零下30℃时做（ A ）试验。
A．低温操作B．分解C．检查D．绝缘【7】电流互感器二次侧不允许（ A ）。
A．开路B．短路C．接仪表D．接保护【8】"四对照"即对照设备（ B ）。
A．名称、编号、位置和装拆顺序B．名称、编号、位置和拉合方向C．名称、编号、位置和投退顺序D．名称、编号、表记和拉合方向【9】电压互感器低压侧两相电压降为零、一相正常，一个线电压为零则说明（ A ）。
A．低压侧两相熔断器断B．低压侧一相熔丝断C．高压侧一相熔丝断D．高压侧两相溶丝断【11】投入主变压器差动保护启动连接片前应（ A ）再投。
A．用直流电压表测量连接片两端对地无电压后B．检查连接片在开位后C．检查其他保护连接片是否投入后D．检查差动继电器是否良好后【12】胸外按压要以均匀速度进行，每分钟（ D ）次左右。
A．50B．60C．70D．80【13】电力系统在运行中发生短路故障时，通常伴随着电流（ A ）。
A．大幅度上升B．急剧下降C．越来越稳定D．不受影响【14】需要将运行中的变压器补油时应将重瓦斯保护改接（ A ）再进行工作。
A．信号B．跳阐C．停用D．不用改【15】断路器液压机构应使用（ A ）。
A．10号航空油B．15号航空油C．30号航空油D．35号油【16】断路器零压闭锁后，断路器（ B ）分闸。
变电站值班员(第二版)-初级工-简答题
1.(简答题,专业知识,易)油浸变压器有哪些主要部件？答案：答：变压器的主要部件有：铁芯、绕组、油箱、油枕、呼吸器、防爆管、散热器、绝缘套管、分接开关、气体继电器、温度计、净油器等。
2.(简答题,专业知识,较易)什么叫全绝缘变压器？什么叫半绝缘变压器？答案：答：半绝缘就是变压器的靠近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低；而与此相反，一般变压器首端与尾端绕组绝缘水平一样的叫全绝缘。
3.(简答题,专业知识,中等)变压器在电力系统中的主要作用是什么？答案：答：变压器在电力系统中的作用是变换电压，以利于功率的传输。
电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的；而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。
4.(简答题,专业知识,较难)套管裂纹有什么危害性？答案：答：套管出现裂纹会使绝缘强度降低，能造成绝缘的进一步损坏，直至全部击穿。
裂缝中的水结冰时也可能将套管胀裂。
可见套管裂纹对变压器的安全运行是很有威胁的。
5.(简答题,专业知识,难)高压断路器有什么作用？答案：答：高压断路器不仅可以切断和接通正常情况下高压电路中的空载电流和负荷电流，还可以在系统发生故障时与保护装置及自动装置相配合，迅速切断故障电源，防止事故扩大，保证系统的安全运行。
6.(简答题,专业知识,易)阻波器有什么作用？答案：答：阻波器是载波通信及高频保护不可缺少的高频通信元件，它阻止高频电流向其他分支泄漏，起减少高频能量损耗的作用。
7.(简答题,专业知识,中等)电流互感器有哪几种接线方式？答案：答：电流互感器的接线方式，有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相△形接线和零序接线。
8.(简答题,专业知识,较易)电流互感器有什么用途？答案：答：电流互感器把大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站值班员——初级工（一）
1.断路器红灯回路应串有断路器切断触点。
（×）
2.电流表的阻抗较大，电压表的阻抗则较小。
（×）
3.启、停某种保护或自动装置连接片应用“合上”、“拉开”。
（×）
4.电压互感器的互感比和匝数比完全相等。
（×）
5.胸外按压必须有效，有效的标志是按压过程中可以感觉到呼吸。
（×）
6.RL串联的正弦交流电路中，R
L
I
I
I+
=
总。
（×）
7.断路器合闸后加速与重合闸后加速共用一块加速继电器。
（√）
8.变压器铁芯接地电流每（A ）检查一次。
A、月
B、天
C、3个月
D、1年
9.班组培训中，（B）是必须悬挂的图表。
A、接地选择顺位表
B、培训计划表
C、紧急事故拉闸顺位表
D、主要设备参数表
10.直流电阻的测量对于小电阻用（C）测量。
A、欧姆表
B、直流单臂电桥
C、直流双臂电桥
D、兆欧表
11.变压器接线组别为Yyn时，其中性线电流不得超过额定低压绕组电流（B）。
A、15％
B、25％
C、35％
D、45％
12.胸外按压要以均匀速度进行，每分钟（D）次左右。
A、50
B、60
C、70
D、80
13变压器内部故障（B）动作。
A、瓦斯保护
B、瓦斯、差动保护
C、距离保护
D、中性点保护
14.变压器安装升高座时，放气塞应在升高座（A）。
A、最高处
B、任意位置
C、最低处
D、中间位置
15.关于回路电流说法正确的是（C）。
A、某回路中流动的电流
B、某网孔中流动的电流
C、回路的独占支路中流过的电流
D、回路中电源电流
16操作票（C）栏应填写调度下达的操作计划顺序号。
A、操作
B、顺序项
C、指令项
D、模拟
17.电流互感器有哪几种接线方式？
电流互感器的接线方式，有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相△形接线和零序接线。
18强迫油循环变压器发出“冷却器全停”信号和“冷却器备用投入”信号后，运行人员应如何处理？
强迫油循环变压器发出“冷却器全停”信号后，值班人员应立即检查断电原因，尽快恢复冷却装置的运行。
对没有备用冷却器的变压器，值班人员应当向当值调度员申请降低负荷，否则应申请将变压器退出运行，防止变压器运行超过规定的无冷却运行时间，造成过热损坏。
在变压器发出“备用冷却器投入”信号时，应检查故障冷却器的故障原因，尽快修复。
19.根据下图所示电路，画出电压U和电流I的相量图。
20.画出继电器延时断开和延时闭合的动合触点图形符号。
变电站值班员——初级工（二）
1.电压切换把手应随线路走。
（√ ）
2.充油设备渗漏率按密封点不能超过0.01％。
（× ）
3.RLC 串联电路中，当C ω＞1/L ω时电路成容性。
（× ）
4. 新设备投运前，设备编号由运行单位报送领导批准的方案，由省调批准后方可实施。
（√ ）
5.对称三相电路角接时，线电流比对应的相电流（C ）。
A 、同相位
B 、超前30°
C 、滞后30°
D 、滞后120°
6.断路器液压机构应使用（A ）。
A 、10号航空油
B 、15号航空油
C 、30号航空油
D 、35号油
7.对于电磁操动机构，合闸线圈动作电压不低于额定电压的（C ）。
A 、75％
B 、85％
C 、80％
D 、90％
8.一个理想电压源，当（B ）时，有e u =。
A 、u 与e 参考方向相反
B 、u 与e 参考方向相同
C 、无论u 与e 方向相同、相反
D 、任何时刻
9.凡是被定为一、二类设备的电气设备，均称为（A ）。
A 、完好设备
B 、良好设备
C 、优良设备
D 、不可运行设备
10.一个线圈接到220V 的直流电源上时，其功率为1.21kW ，接到50Hz 、220V 的交流电源上时，其功率为0.64kW ，求线圈的电阻和电感各是多少？
解：P U R /2=＝2202/1210＝40（Ω） R I P 2=
40/640/==R P I ＝4（A ）
I U Z /=＝220/4＝55（Ω）
22224055-=-=R Z X L ＝37.75（Ω）
ω/L X L =＝37.75/（2×3.14×50）＝0.12（H ） 答：电阻为40Ω，电感为0.12H 。
11.断路器停电操作后应检查哪些项目？
断路器停电操作后应进行以下检查：
（1）红灯应熄灭，绿灯应亮。
（2）操作机构的分合指示器应在分闸位置。
（3）电流表指示应为零。
12画出动合按钮开关、位置开关和限制开关的动断、动合触点图形符号。
13.请画出变压器风冷电源自动投入回路。
14.请画出油泵电机三相交流回路图。
变电站值班员——初级工（三）
1.距离保护阻抗继电器采用90°接线。
（× ）
2.红灯表示跳闸回路完好。
（√ ）
3.装有并联电容器发电机就可以少发无功。
（√ ）
4.隔离开关能拉合电容电流不超过
5.5A 的空载线路。
（× ）
5.绿灯表示合闸回路完好。
（ √）
6.对于一个（D ）的电路，利用回路电流法求解。
A 、支路数小于网孔数
B 、支路数小于节点数
C 、支路数等于节点数
D 、支路数大于网孔数
7.蓄电池负极板正常时为（ C ）。
A 、深褐色
B 、浅褐色
C 、灰色
D 、黑色
8.操作票要由（B ）统一编号，按顺序使用。
A 、电业局
B 、供电局（工区）
C 、变电站
D 、值班长
9.电压互感器低压侧一相电压为零、两相不变，线电压两个降低、一个不变，说明（ B ）。
A 、低压侧两相熔断器断
B 、低压侧一相熔丝断
C 、高压侧一相熔丝断
D 、高压侧两相熔丝断
10.铅酸蓄电池正常时，正极板为（ A ）。
A 、深褐色
B 、浅褐色
C 、灰色
D 、黑色
11.一组GGF-500型蓄电池在平均液温t ＝15℃时，以I ＝25A 的负荷电流放电，可放多长时间（换算成标准温度）？ 解：电解液在标准温度25℃时的容量
It Q =25/[1+0.008×（t -25）]
25Q t =[1+0.008×（t -25）]/I
＝500×[1+0.008×（15-25）]/25
＝18.4（h ）
答：可放18.4h 。
12.测二次回路的绝缘应使用多大的绝缘电阻表？绝缘标准是多少？ 测二次回路的绝缘电阻值最好是使用1000V 绝缘电阻表，如果没有1000V 的也可用500V 的绝缘电阻表。
其绝缘标准：运行中的不低于1M Ω；新投入的，室内不低于20M Ω、室外不低于10M Ω。
13.交流回路熔丝、直流回路控制及信号回路的熔丝怎样选择？ 熔丝应按以下要求选择：
（1）交流回路熔丝按保护设备额定电流的1.2倍选用。
（2）直流控制、信号回路熔丝一般选用5～10A 。
14.画出双绕组变压器、三绕组变压器、自耦变压器常用代表符号。
如下图所示。
15.画出熔断器、交流继电器线圈、热继电器驱动元件代表符号。
