特拉斯线圈制作的方法
闪电制作-马克思发生器和特斯拉线圈的制作教程
闪电制作---马克思发生器和特斯拉线圈的制作教程特斯拉线圈，效果相当壮观，但是工程也相当浩大，造价挺高，并不是每人都能亲手做一个的。
如果你只是想领略一下高压电火花的魅力，马克思发生器是一个比较好的选择。
只要几个电容、电阻，简单的组合一下，很容易得到几厘米长的电弧，相当漂亮。
下面是一款简版的马克思发生器电路图：这款马克思发生器总共有六级，每一级由0.002uF 20kV的电容和两个1m欧姆的电阻构成。
左边是一个霓虹灯变压器（9kV 30mA），它产生的高压交流电，通过10个1N4007串联组成的整流器整为直流电，给并联的六组电容充电，当电容充到一定电压的时，就会击穿电容间的放电尖隙，这时6组电容就变成了串联的形式，电压骤增，开始放电，发出很大的声响并能产生5厘米左右的电弧，大约每2~3秒放电一次。
把电容间的放电尖隙改造成球隙，电弧长度还可以大幅度提高，达到15厘米左右。
够简单吧！简单组装：放电效果：下面这款是改进型，主要是将上面的霓虹灯变压器换成了自制的高压发生器。
它由555时基集成电路和高压晶体管构造而成，驱动一个电视机用的高压包，产生12kV~20kV的高压。
换成自制的高压发生器以后，整个体积就袖珍下来了，可以全部装配在一块小木板上。
需要注意的是高压晶体管容易发热，需要配块大点的散热片，最好还装个小小的散热风扇。
这款高压发生器可以拉出10厘米长的电弧，够你乐一阵子了！往下看，还有款9级的，国人制造。
友情提醒：高压危险，玩的时候小心点！特斯拉线圈的制作教程整理发布这篇特斯拉线圈的制作教程，让我们来膜拜一下这位”神的代言人”。
玩过红色警戒的朋友的对磁暴线圈一定映像深刻，今天就让我们一起来做个”磁暴线圈”吧。
先来看些效果图吧，看看这些特斯拉线圈爱好者们的杰作：上面的图片充分的展示了特斯拉线圈的”人造闪电”的魅力，就是这神一般的魔力，吸引着许多人来追寻这种美丽的火花，感受人类最初对”天火”那分震撼。
特斯拉线圈的制作前的准备和注意事项：整个制作我们以变压器功率为1000w的中型特斯拉线圈为设计标准。
闪电DIY-马克思发生器和特斯拉线圈的制作图文教程
闪电制作DIY-马克思发生器和特斯拉线圈的制作图文教程特斯拉线圈，效果相当壮观，但是工程也相当浩大，造价挺高，并不是每人都能亲手做一个的。
如果你只是想领略一下高压电火花的魅力，马克思发生器是一个比较好的选择。
只要几个电容、电阻，简单的组合一下，很容易得到几厘米长的电弧，相当漂亮。
下面是一款简版的马克思发生器电路图：这款马克思发生器总共有六级，每一级由0.002uF 20kV的电容和两个1m欧姆的电阻构成。
左边是一个霓虹灯变压器（9kV 30mA），它产生的高压交流电，通过10个1N4007串联组成的整流器整为直流电，给并联的六组电容充电，当电容充到一定电压的时，就会击穿电容间的放电尖隙，这时6组电容就变成了串联的形式，电压骤增，开始放电，发出很大的声响并能产生5厘米左右的电弧，大约每2~3秒放电一次。
把电容间的放电尖隙改造成球隙，电弧长度还可以大幅度提高，达到15厘米左右。
够简单吧！简单组装：放电效果：下面这款是改进型，主要是将上面的霓虹灯变压器换成了自制的高压发生器。
它由555时基集成电路和高压晶体管构造而成，驱动一个电视机用的高压包，产生12kV~20kV的高压。
换成自制的高压发生器以后，整个体积就袖珍下来了，可以全部装配在一块小木板上。
需要注意的是高压晶体管容易发热，需要配块大点的散热片，最好还装个小小的散热风扇。
这款高压发生器可以拉出10厘米长的电弧，够你乐一阵子了！往下看，还有款9级的，国人制造。
友情提醒：高压危险，玩的时候小心点！特斯拉线圈的制作教程整理发布这篇特斯拉线圈的制作教程，让我们来膜拜一下这位”神的代言人”。
玩过红色警戒的朋友的对磁暴线圈一定映像深刻，今天就让我们一起来做个”磁暴线圈”吧。
先来看些效果图吧，看看这些特斯拉线圈爱好者们的杰作：上面的图片充分的展示了特斯拉线圈的”人造闪电”的魅力，就是这神一般的魔力，吸引着许多人来追寻这种美丽的火花，感受人类最初对”天火”那分震撼。
特斯拉音乐线圈的原理及其制作
特斯拉音乐线圈的原理及其制作摘要“人造闪电”的神奇表演近些年来已经成为在电视荧屏上的常客，这种现象利用了特斯拉线圈高压放电的特性，同时也结合了“静电屏蔽”的原理，在这整个过程中，特斯拉线圈起着至关重要的作用。
关键词特斯拉；特斯拉线圈“90后科学狂人”，“闪电侠”，16岁的科学狂人卢驭龙在中国达人秀第二季在东方卫视现场表演了特斯拉线圈的“闪电效果”，精彩的现场秀却充满了神秘感，用极具震撼的视觉效果撼动全场观众[1]。
看似神秘和神奇表演其实是以扎实的理论基础和动手能力为依托的，特斯拉线圈又叫泰斯拉线圈，因为这是从”Tesla”这个英文名直接音译过来的。
这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。
特斯拉线圈是由两个大电容器、一个感应圈、一个初级线圈仅几圈的互感器、变压器、打火器等基本结构组成的。
其类型主要有：传统的特斯拉线圈（SGTC）、固态特斯拉线圈（SSTC）、双谐振特斯拉线圈（DRSSTC）、真空管特斯拉线圈（VTTC）等[2]。
1 工作原理及基本结构1.1 基本结构固态特斯拉线圈，简称SSTC，在传统特斯拉线圈的基础上，人们用半导体元件代替了传统的打火器，这就形成了具有效率高、噪音小、寿命长等优点的固态特斯拉线圈。
而且由于其本身的结构特点，它可以通过电路输入音频，使电弧直接推动空气发声，这使得特斯拉线圈成为一件艺术品。
特斯拉线圈的主体部分包括：电容和电感的数值可根据实际制作而定，但必须保证两回路的谐振频率调整成一致。
主要由初级（主）线圈、次级（二极）线圈、驱动装置、放电顶端、电容、打火器等主要部件构成[3]。
2 实验/实践情况2.1 理論基础研究基础理论方面，通过研究线圈的结构原理及相同爱好人士制作时的经验，得到了线圈有关电弧长度的计算公式如下：（1）电弧长度公式：其中：L：电弧长度，单位mm P：变压器功率（2）电容阵容量：其中：E：变压器输出电压，单位I：变压器输出电流，单位mAC：电容器阵列最大电容，单位uFF：交流电频率，单位Hz（3）振荡频率：（4）主线圈长度计算：其中：（5）次级线圈长度计算：其中：放电终端电容计算：2.2 材料数据及准备高压包：小型特斯拉线圈通常都会使用高压包来当作电源。
特斯拉线圈的制作
一、前期制作 1.绕线圈 我们制作的小型特斯拉线圈中必不可少的 是次级线圈、初级线圈和高压包上的线圈。在高 压包上用 1mm 漆包线分别绕 8 圈初级线圈和 20 圈次级线圈，放电电路用 2mm 漆包线绕 7 圈做 初级线圈，用 0.25mm 漆包线绕 1000 圈做次级 线圈。 绕高压包时由于高压包铁芯是正方形的， 所以绕起来极其不方便，着实费了一番功夫，图 2 是我们制作完成的高压包。
20
. All使用Ri摩g托ht车s电瓶Re做s电er源v，e开d始. 为直流电，通
过三极管单管自激，使直流电转化为交流电并 放大电流，电流经过高压包从而感应出高压。高 压包接头和喇叭与主电容相连，给主电容充电。 当主电容的电势大到足以使打火器尖头之间的 空气被击穿，电容器开始放电，初级线圈产生电 流，在次级线圈上也感应出高压，产生感应电 流。放电顶端与地面形成一个等效电容，其电势 差理论上讲是无限大的，这样在放电顶端就可 以放出电弧形成人工闪电。参考电路如图 1。
图2 图1
19
创 造天地
2.主电容 我们从网上购买了 35 个耐压 20kV 容量 1000pF 的陶瓷电容，用 22 个并联成主电容。由 于一开始我们并不知道用什么来作为主电容 板，于是先用集成电路板来尝试，因电路板太 小，所以失败了。之后改用面包板做实验，因为 接触不良也失败了。最后采用接脚焊接来并联 电容，效果不错，如图 3。
MJE3055 三极管，两者参数差别不大。可当连接 上三极管后，MJE3055 三极管立刻由于电流过大 炸裂成两半，2N3055 三极管则一直是基电极被 击穿，最终我们击穿了 10 个三极管也没能解决 这个问题，只能留到以后来解决。
3.高压包 整个制作过程中，我们换过三个高压包。由 于实验没有严格要求高压包的型号，所以我们 从电器店直接买来了三个，可第一个高压包刚 工作一段时间就不再工作了，第二个也工作一 下就停止工作，第三个仅能断断续续工作。 目前尚未找到解决方法，我们猜测，可能是 三极管无法正常工作致使高压包也不能正常工 作。 三、应用分析 由于特斯拉线圈的传输电流能力很好，损 耗极小，可极大地节约能源，所以特斯拉线圈无 线传输电流是当今高端科技的研究方向。 但无线传输电流不仅会严重损害出口化学 燃料国家的利益，还可能演变为大型军事武器， 对全世界的人民造成巨大伤害，所以只能局限 于小范围应用。 或许不久的未来，我们可以把这种技术运 用到远距离信息传输中。如在外太空搭建特斯 拉塔，制造出大范围的磁场，让航天器不需要起 飞燃料就能在太空中实现多艘航天器垂直起 降，节约能源。 不过要实现以上设想，目前遇到的最大问 题是成本和技术，这都有待于科学技术的进一 步发展。（指导老师：杨 翠 张志明 鲁丹丹）
特斯拉线圈制作

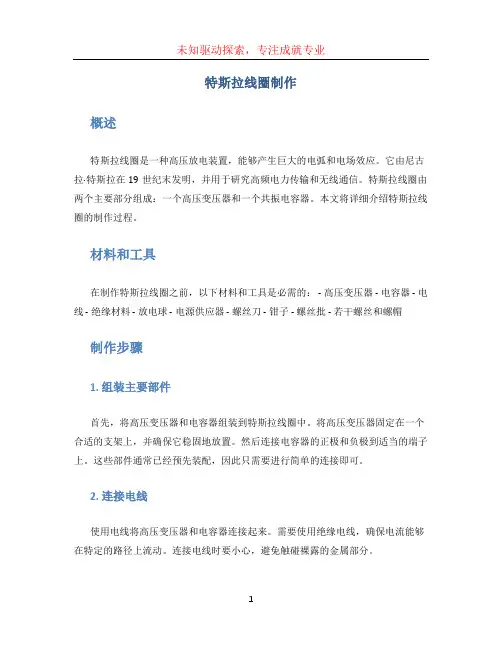

特斯拉线圈制作概述特斯拉线圈是一种高压放电装置，能够产生巨大的电弧和电场效应。
它由尼古拉·特斯拉在19世纪末发明，并用于研究高频电力传输和无线通信。
特斯拉线圈由两个主要部分组成：一个高压变压器和一个共振电容器。
本文将详细介绍特斯拉线圈的制作过程。
材料和工具在制作特斯拉线圈之前，以下材料和工具是必需的： - 高压变压器 - 电容器 - 电线 - 绝缘材料 - 放电球 - 电源供应器 - 螺丝刀 - 钳子 - 螺丝批 - 若干螺丝和螺帽制作步骤1. 组装主要部件首先，将高压变压器和电容器组装到特斯拉线圈中。
将高压变压器固定在一个合适的支架上，并确保它稳固地放置。
然后连接电容器的正极和负极到适当的端子上。
这些部件通常已经预先装配，因此只需要进行简单的连接即可。
2. 连接电线使用电线将高压变压器和电容器连接起来。
需要使用绝缘电线，确保电流能够在特定的路径上流动。
连接电线时要小心，避免触碰裸露的金属部分。
3. 添加绝缘材料特斯拉线圈会产生高压电弧，为了减少漏电和保护人员安全，需要在线圈上添加绝缘材料。
可以使用塑料管或者其他绝缘材料覆盖电线和电子元件。
确保绝缘材料覆盖到位，并且没有裸露的金属部分。
4. 安装放电球放电球是特斯拉线圈的一个重要组成部分。
它能够产生电弧，并且可以用于演示线圈的工作。
将放电球安装在线圈的顶部，确保它与电极相连。
放电球的位置应该是稳定且安全的。
5. 连接电源将电源供应器连接到特斯拉线圈上。
电源供应器为线圈提供所需的电能。
确保将电源正确地连接到线圈的输入端口，并使用适当的电压和电流参数。
6. 测试和调试在开始运行之前，必须进行测试和调试。
确保所有电线连接正确，并检查绝缘材料是否完好。
打开电源供应器，观察线圈是否开始工作。
调整电源供应器的参数，以获得最佳的效果。
确保特斯拉线圈运行期间没有任何异常。
安全措施在制作特斯拉线圈时，务必要采取一定的安全措施，以防止意外伤害和设备损坏： - 穿戴绝缘手套和护目镜，以保护自己免受高压电弧的伤害。
特斯拉线圈制作教程
特斯拉线圈制作教程
特斯拉线圈是一种能够产生高频电磁场的装置，常用于无线能量传输和科学实验。
制作特斯拉线圈需要一些基本的材料和工具，下面是制作特斯拉线圈的详细步骤：
1. 要制作特斯拉线圈，首先需要准备一个绝缘骨架。
你可以使用塑料管或木材等材料来制作骨架。
确保骨架的尺寸和形状能够容纳线圈的匝数。
2. 接下来，取一段电线作为线圈的导线。
你可以使用铜线或电工线等导电材料。
根据你所需的匝数，将电线缠绕在骨架上。
注意要将每个匝绕得尽量均匀，以确保线圈的质量和稳定性。
3. 在线圈的一端留下一段导线，用于连接电源。
这段导线应该与线圈的其余部分绝缘分离，以避免短路。
4. 接下来，你需要一个高频变压器来供电给线圈。
将变压器连接到线圈的导线上，确保连接牢固。
在连接过程中，确保将高压端和低压端正确连接，以避免损坏设备。
5. 将线圈的另一端连接到接地线上，以确保电路的安全性。
接地线可以连接到地面或其他适当的大型金属物体上，以排除静电和过电压。
6. 在线圈的底部放置一个金属片，以增强电磁场的效果。
你可以使用铁皮或铝箔等导电材料。
7. 最后，将线圈设备放置在适当的位置，并打开电源进行测试。
在使用线圈时，要确保周围没有金属物体或其他易燃物，以避免安全事故。
特斯拉线圈是一项具有挑战性的制作项目，需要一定的电子基础知识和技巧。
在制作过程中，务必遵循电路安全和防护措施，以保证个人安全。
小型特斯拉线圈的制作Word版
小型特斯拉线圈的制作作者：799349187，转载请保留我来教大家制作一个小型的火花间隙特斯拉线圈（SGTC）。
此线圈的高度在四十厘米左右，具体高度和很多因素有关。
材料：1.高压包一个，不要问如“用什么型号的”一类的话题，因为从理论上讲，任何型号的高压包都可以。
2.直径0.25mm漆包线200m。
尽量用铜的，这么小的线圈，没必要用铝的……3.直径2mm漆包线三米。
三米应该差不多。
4.直径十二厘米金属球一个，这个可以在买防盗窗一类的东西的地方买到。
而且并不贵，理论上，也就十块钱。
5.直径5厘米，长30厘米PVC管子一根，聚氯乙烯的更好，而有机玻璃是最理想的。
6.2N3055三极管一个。
这个也就三块。
7.240Ω 5W，27Ω 1W电阻各一个。
也许没有正好这么大的，稍微有一点差别也将就。
8.一些厚几毫米的绝缘板，不能用木头，最好用塑料。
9.12V蓄电池一个。
10.无极性电容若干。
11.胶一瓶，502啦，101啦啥的都可以。
12.直径1mm漆包线数米。
工具：钳子，剪刀，美工刀，烙铁，锡丝，等等等等……开始制作之前，先说一下，在制作过程中尽量不要改我列出的这些数据。
1.次级线圈的制作：用0.25mm漆包线在管子上绕，如下图。
线不能交叉。
绕1000圈。
尽量保证线和线之间没有空隙。
有条件的，可以用绝缘漆刷一层。
2.初级线圈的制作：用2mm的漆包线绕成如下图形状。
类似一个压扁的弹簧。
直径7.5厘米，绕七圈。
3.组装线圈把次级线圈的线的一头接在那个金属球上。
这个球，我们称为放电顶端。
它和地面形成了一个电容。
然后用胶或者热胶枪把球固定在管子一头。
把次级线圈固定在塑料板上，初级线圈固定在次级线圈附近，如下图。
次级线圈的线的另一头接地。
4.组合电容我们需要一些无极性电容，推荐使用涤纶电容或者陶片电容。
根据这个线圈的数据，我计算的结果是需要一个21717pF的电容。
呃，要这么精确干什么，就取0.022μF吧（可根据打火器间距进行微调）。
特斯拉线圈原理及制作
特斯拉线圈原理及制作特斯拉线圈是由尼古拉·特斯拉于19世纪末发明的一种电磁共振变压器，常被用于发生高频高压电流。
它的原理和制作方法一直以来都备受关注。
特斯拉线圈的原理基于电磁共振。
它由两个主要部分组成：主线圈和次级线圈。
主线圈由一根粗导线绕成，通常被连接到高频交流电源。
次级线圈则绕在主线圈的上方，由一根细导线绕成。
次级线圈的顶端通常有一个球形电极，用来释放高电压电流。
当主线圈接通电源后，产生的交流电流会在其内部形成磁场。
这个磁场会穿过次级线圈，并在次级线圈的顶端产生高电压。
这个过程是通过电磁感应的原理实现的，即当磁场穿过线圈时，会在线圈内产生感应电动势。
由于次级线圈的匝数较少，因此感应电动势的电压较高。
为了实现电磁共振，特斯拉线圈还需要一个电容器。
这个电容器通常由两个金属板和一层绝缘材料组成，它与次级线圈并联连接。
电容器的作用是存储电荷，使得电能能够在主线圈和次级线圈之间来回转换。
当电容器充电时，电能会从主线圈传递到次级线圈，然后再从次级线圈传递回主线圈。
这种能量交换的过程导致了电磁共振的发生。
特斯拉线圈的制作需要一定的电子技术知识和实验经验。
首先，需要选择合适的导线来制作主线圈和次级线圈。
通常使用铜线或铜管作为导线材料，因为铜具有良好的导电性能。
其次，需要制作一个电容器，可以使用金属板和绝缘材料，如塑料或玻璃纸。
然后，将主线圈和次级线圈进行绕制，并按照一定的比例和间距连接到电容器上。
最后，连接电源并进行调试，调整频率和电压，使得线圈能够达到最佳的共振效果。
特斯拉线圈在科学研究和实验室中有广泛的应用。
它可以产生高频高压电流，用于研究电磁现象、无线电通信和电力传输等领域。
此外，特斯拉线圈还被用于制作霓虹灯、电磁炮和电磁炉等设备。
特斯拉线圈是一种基于电磁共振原理的电磁共振变压器。
它通过主线圈和次级线圈之间的电磁感应和电容器的能量转换，产生高频高压电流。
特斯拉线圈的制作需要一定的电子技术知识和实验经验，但它在科学研究和实验室中有广泛的应用。
特斯拉线圈制作经典教程
关于特斯拉线圈的一些补充说明
1：次极线圈的骨架既那个聚乙烯圆桶的饶线部分是有要求的，一般来说，饶线直 径和饶线部分桶长比例在1：4左右 2：主线圈的底版可以用一些稍微便宜的材料制作，因为对它的要求不高，当然最 好所有的塑料板材都能用雅克力板制作，这样有结实又漂亮. 3：打火器的制作其实有很多方法，关键要注意的是a.放电部件要导热快 b.放电部 件厚度要足够 c由于打火器更换频率最高，所以设计要以容易更换，价格便宜为主. 4：关于高压电容，前些天见到微波炉内部有一种高压电容规格为 2100AC 1uF 且 内部集成放电电阻的电容，看来如果使用这种电容也是一个不错的方案 5：关于主变压器，一般难以购买，可以去当地电子市场询问是否可以定做，如果 没有，可以购买霓虹灯电源，规格为 15000V AC 50HZ 60mA 样子象个箱子，在国 外特斯拉线圈爱好者中使用比较多，还有就是采购日本二手110VACin – 6300vACout 变压器两个串联使用。
注意!电容之间不要紧密接触!要留有一定空隙，层与层之间要用4mm厚的有机玻璃隔离， 每层包含两个链，固定使用塑料螺丝(一般都叫尼龙螺丝)， 每层都有各自的接口使之 成为独立可使用的单圈是整个特斯拉线圈中制作最耗时耗神的部分.需要如下材料： 高质量漆包线，(一定要买好的，目前我国的漆包线质量普遍低下，目前就我所知只有 一家企业获得国际认证)，线的直径从以下选择： 1.0.51mm 0.57 mm 2. 聚氯乙烯管材，直径15厘米，最少2米，厚度自己感觉结实就好，(一般能买到的大 约在4-8mm厚) 3.要用木头制作一个绕线架.还要制作两个圆片用来穿在圆筒两边，再在圆片中间打眼， 穿入中心轴，架到线架子里面就可以绕线了.一圈一圈的绕，大约绕900~1000匝就适 合本系统了.整个绕线过程大约7-8小时吧，所以在中间休息时一定要把已绕好的部分 固定好，免得前功尽弃.绕线时要注意不要使线打结，不要用两根线接起来使用，市面 上够长度的漆包线不大好找，(大约在500m)，但是整卷的线似乎比较贵，所以就看制 作者的选择了，最好有这方面的关系朋友帮忙.
制作特斯拉线圈
制作特斯拉线圈步骤:1.高压包一个2.直径0.25mm漆包线200m。
(尽量铜）3.直径2mm漆包线三米4.直径十二厘米金属球一个5.直径5厘米，长30厘米PVC管子一根，聚氯乙烯的更好，而有机玻璃是最理想的。
6.2N3055三极管一个（没有的话可以用其它大功率NPN管代替。
记：必须买一个大大的散热片装上。
）7.240Ω 5W，27Ω 1W电阻各一个（如果没有240Ω电阻，可以用1kΩ 2W的电阻四个并联使用。
而27Ω的，可以拿4个100Ω的并联代替）8.一些厚几毫米的绝缘板，不能用木头，最好用塑料。
——有机玻璃是个不错的选择，如果没有有机玻璃，可以用其它类型的绝缘材料代替。
9.12V蓄电池一个。
10.无极性电容若干(用电磁炉MKPH电容这种电容比较适合做小到中型特斯拉线圈。
如果没有MKPH电容，切忌使用CBB电容。
)11.胶一瓶(502或101）12.直径1mm漆包线数米（ZVS）13场效应管IRFP250两个。
*如果用ZVS，效果远比单管自激好，但是ZVS比单管自激稍复杂。
1412V 1W稳压二极管两个。
*用来做ZVS。
15.10kΩ，470Ω 3W电阻各两个。
*16FR107快恢复二极管两个*用来做ZVS。
如果没有FR107，可以用UF4007或者RU2代替。
17模型电路板（俗称洞洞板）一张。
*用来搭建ZVS。
18工具：钳子，剪刀，美工刀，烙铁，锡丝（暂时想到的）制作1.次级线圈的制作：用0.25mm漆包线在管子上绕，如下图。
线不能交叉。
绕1000圈。
尽量保证线和线之间没有空隙。
有条件的，可以用绝缘漆刷一层。
”要遵循两个原则：一，线不能交叉；二，绕线要紧密。
用0.25的线绕1000圈，大约有27.5厘米长。
因为漆包线的表面是有一层漆的。
开始绕之前，一定要先在管子一段钻个小小的洞，再把线的一头用胶固定好，然后开始绕。
绕的过程中务必要小心，如果线乱了那就大杯子了。
绕好后务必要把线固定好。
2.初级线圈的制作：用2mm的漆包线绕成如下图形状。
步步惊心国外牛人教你做固态特斯拉线圈（详细）
步步惊心国外牛人教你做固态特斯拉线圈（详细）固态特斯拉线圈制作教程对与大多数玩了SGTC的人来说都想玩更高级的SSTC/DRSSTC，但是许多人在这是就会遇到困难。
特斯拉线圈介绍特斯拉线圈又叫泰斯拉线圈，因为这是从“Tesla”这个英文名直接音译过来的。
这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。
特斯拉线圈的原理是使用变压器使普通电压升压，然后经由两极线圈，从放电终端放电的设备。
通俗一点说，它是一个人工闪电制造器。
在世界各地都有特斯拉线圈的爱好者，他们做出了各种各样的设备，制造出了眩目的人工闪电。
谐振定义：在物理学里，有一个概念叫共振：当策动力的频率和系统的固有频率相等时，系统受迫振动的振幅最大，这种现象叫共振。
电路里的谐振其实也是这个意思：当电路的激励的频率等于电路的固有频率时，电路的电磁振荡的振幅也将达到峰值。
实际上，共振和谐振表达的是同样一种现象。
这种具有相同实质的现象在不同的领域里有不同的叫法而已。
（说个易懂的，当两个振动频率相等的物体，一个发生振动时，引起另一个振动的现象叫做共振，在电学中，两个等频振荡电路的共振现象，叫做谐振。
）电磁振荡LC回路（L：电感，C：电容）电磁振荡LC回路能产生大小和方向都都作周期发生变化的电流叫振荡电流。
能产生振荡电流的电路叫振荡电路。
其中最简单的振荡电路叫LC回路。
一个不计电阻的LC电路，就可以实现电磁振荡，故也称LC振荡电路。
LC振荡电路的物理模型满足下列条件：①整个电路的电阻R=0（包括线圈、导线），从能量角度看没有其它形式的能向内能转化，即热损耗为零。
②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。
③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波振荡电流是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能是由振荡电路产生。
让牛人帮你完成小型火花隙特斯拉线圈制作
让牛人帮你完成小型火花隙特斯拉线圈制作
对于很多刚刚着手进行特斯拉线圈制作工作的物理爱好者们来说，面对纷杂的特斯拉线圈种类，基础的火花隙特斯拉线圈往往是最好的选择。
为了方便各位物理爱好者们进行设计参考，今天我们将会为大家分享一种小型火花隙特斯拉线圈制作的全过程，下面就让我们一起来看看牛人是怎幺完成这种特斯拉线圈的设计和制作吧。
工欲善其事必先利其器，我们在进行这种特斯拉线圈制作之前，首先需要了解一下小型火花隙特斯拉线圈的内部结构。
下图图1展示的是一台小型特斯拉线圈的结构示意图，这里我们就以该图为本次的制作对象，进行介绍。
图1
在这种小型火花隙特斯拉线圈的结构中，我们所设计的充电部分主要使用高压直流电源；主电容用电磁炉电容10个串联一组，多组并联。
打火器为两个金属物体靠近距离在3-5mm。
初级线圈用粗电线在直径10cmPVC管子绕5-10圈。
次级线圈用漆包线在直径50-75mmPVC管上绕1000-1500圈。
放电顶端用铝质排风管弯成环形，或者其他金属物如不锈钢盆、空心金属球等均可。
下面我们就依据本次的小型火花隙特斯拉线圈制作要求，来准备相应的制作材料，具体的制作材料可以归结如下：漆包线，直径0.2-0.3都可以，半斤左右，视次级线圈大小而定，电子市场可以买到，市场价格一般在20-30元左右。
PVC管一根，50-75mm，长度30-50cm，一根直径100mm，长10-
20cm，总价10元。
铝质排风管一个，作为放电顶端，长度一米，直径80mm 左右，价格15元左右。
以上两种材料在五金店或者建材市场能够买到。
电磁。
特斯拉线圈制作教程
特斯拉线圈制作教程特斯拉线圈是一种由尼古拉·特斯拉发明的电器装置，使用高频高压电场来产生强大的电磁场。
它通常由一个主线圈和一个次级线圈组成，可以用来进行电磁学实验、无线能量传输等。
在本教程中，我们将向大家展示如何制作一个简单的特斯拉线圈。
材料准备：1. 线圈线：特斯拉线圈通常使用绝缘铜线，建议使用直径约为0.2-0.3mm的线圈线。
2.线圈框架：可以使用绝缘性较好的材料，如木材或塑料，制作一个线圈框架。
3.耐压电容器：特斯拉线圈需要与高压电源连接，因此需要一个能够承受高压的电容器。
4.高压电源：特斯拉线圈需要接入高压电源，可以使用特斯拉线圈驱动器或其他适用的高压电源。
5.其他工具：剪刀、刀具、胶带、电线、计算器等。
步骤：1.制作线圈框架：使用木板或塑料板制作一个线圈框架，尺寸取决于你希望制作的特斯拉线圈的大小。
框架应具有良好的绝缘性能，以防止电流泄漏。
2.缠绕主线圈：选择一根合适的线圈线，根据线圈框架的大小和形状，开始缠绕主线圈。
将线圈线固定在框架一侧的一个固定点上，然后缓慢地将线圈线平均地绕在框架上，直到达到所需的线圈匝数。
线圈匝数越多，产生的电磁场也会越强。
3.绕次级线圈：使用与主线圈相同的方法，将线圈线绕在主线圈的上方或下方，以形成次级线圈。
次级线圈的大小和匝数应该根据实际需要进行设计。
4.连接电容器：将线圈的一个端点连接到电容器的一个极板上，然后将另一端点连接到电容器的另一个极板上。
确保连接牢固稳定，并保持安全距离以防止漏电。
5.连接高压电源：将电容器与高压电源连接。
特斯拉线圈驱动器是一个非常方便的装置，可以提供所需的高压电源。
确保连接正确，并参照相关设备的用户手册进行操作。
6.进行测试：在进行任何测试之前，请确保你已经对你的装置有一定的了解，且你已经采取了适当的安全措施。
将特斯拉线圈驱动器或高压电源打开，观察线圈是否产生电弧和电火花。
注意事项：1.在制作特斯拉线圈时，为了避免触电危险，请务必采取适当的安全措施，如穿着绝缘手套、不穿金属首饰等。
特斯拉线圈原理及制作过程讲解
特斯拉线圈原理及制作过程讲解注意：此为个人经验，仅供参考，如果不正确请见谅，而且下面参数是以我做的特斯拉线圈参数进行分析。
我开始制作小型特斯拉线圈时，在网上查了很多资料，却发现网上的资料大多数都是讲解制作特斯拉线圈步骤，讲解原理的不多。
在此，我整理了一下网上资料，得出一些原理，为想制作这类特斯拉线圈的同学提供一点参考。
我弄明白的小型火花隙特斯拉线圈有两类，所以重点就说一下这两种啊。
特斯拉线圈工作的原理：当初级线圈LC震荡电路的频率等于次级线圈LC振荡频率时，两线圈发生谐振，这时次级回路的放电端会得到很高的电压，电压击穿空气而放电。
一、第一种火花隙特斯拉线圈：在这个电路中，电源电压为市电220V，经过一个升压变压器将电压升到2100V以上（下面按照2100V计算），然后直接加到主电容C1上（后面解释），主电容在每半个周期内充一次电，最高电压能充到2970V（知道why？）,由于打火器与电容并联，所以电容上的电压也加到打火器两端，只要打火器的间隔比较适中，当电压充到最大之时，正好击穿打火器间的空气（理想状况），使打火器开始工作，形成初级LC振荡。
经过初级线圈与次级线圈的耦合（耦合系数一般为0.3，仿真时用到），次级线圈也开始震荡。
如果L1C1=L2C2，测得次级放电球的电压在40000V以上。
大家可能对这个电路有很多问题，下面我来给大家解释一下：问题一：电容有一个特性是——隔直通交，变压器输出2100V的交流电，直接加到电容上，这是不是错的，和我们学的不一样，会不会烧掉电路？回答：没有问题，在此电路中，主电容是很小的，大约0.0235uF，而我们在此用的变压器功率一般700~1000W，输出电压2100V，频率50HZ，这样你可以算一下，经过电容的电流是非常小的，不可能烧掉电路。
问题二：打火器正常工作，之后是不是相当于一直短路了，初级回路是怎么振荡的？回答：打火器工作以后，不是一直短路。
如下图：（调节火花隙间隙，假设充电电容电压到2700v，打火器击穿工作）第一段时间，火花隙两端电压不到2700V，电容充电；第二段时间，火花隙两端电压达到2700V以上，火花隙击穿空气开始工作，这段时间内，火花隙相当于短路，初级回路形成LC振荡，其振荡波形在原电压波形基础上叠加。
特斯拉线圈(Tesla Coil)详细制作方法
特斯拉线圈(Tesla Coil)详细制作方法上面的图片充分的展示了特斯拉线圈的”人造闪电”的魅力，就是这神一般的魔力，吸引着许多人来追寻这种美丽的火花，感受人类最初对”天火”那分震撼。
特斯拉线圈的制作前的准备和注意事项：整个制作我们以变压器功率为1000w的中型特斯拉线圈为设计标准。
(放电距离：>=120cm)（备注：特斯拉线圈的放电距离和功率成正比）主要材料及大概成本：1：高压变压器1000W 输入220V 输出10KV2：大量无极电容如用0.047uf 1000v~(1600v-)的cbb电容需要准备100只左右，有大容量的高压电容请自己换算3：直径13厘米长1米的聚氯乙烯管(壁厚0.6-1厘米)，pvc管材也将就，厚0.8厘米的绝缘板材(不能是木头!最好塑料)大约2.5平米，厚0.5厘米的绝缘板材(非木!)大约1.5平米，这些都可在家庭装饰城(就是那些买涂料，板材，工具等的那种大市场里)买到4：导线，多芯铜导线，1000v50A大约6米;10kv1A导线3米5：耐压漆包线内径0.5mm 900米长6：直径0.8厘米的铜管(壁厚1mm以上)长8米，直径3厘米厚>1mm长1米的铜管可在汽车配件或五金等地买到7：电手钻，螺丝刀，手锯，钳子等工具，普通螺丝，塑料螺丝，环氧树脂胶，钢尺等8：用于燃气热水器的排气管(金属制作，可弯曲，直径在10厘米以上)制作后期计算得到长度.特斯拉线圈装配示意图和电路图虽然按照本文设计的是一个”标准”特斯拉线圈，制作者不必花很多精力和时间在它的原理和计算上面，但是出于对特斯拉的尊敬和方便制作者制作其它规格的特斯拉线圈，还是大致了解一下这里面的原理和计算方法比较好.还有，制作一个特斯拉线圈是会对你的动手能力和电工知识都有提高的好活动电路草图涉及到特斯拉线圈的一些计算公式1. 电弧长度：电弧长度L(单位：英寸); 变压器功率P (单位瓦特); L=1.7*sqrt(P) （sqrt为开方）2. 电容阵容量：变压器输出电压(交流)E(单位伏特); 变压器输出电流I(单位毫安); 电容器阵列最大容量C(单位微法) ; 交流频率F(单位赫兹) C=(10^6)/(6.2832*(E/I)*F) [电容的大小涉及到与变压器功率的一个匹配问题，当电容过大时在交流上升到顶点时(即sqrt (2)*V时，电容电压过低无法击穿打火器的空气隙则打火器无法启动就无法工作，整个系统也就无从启动]3. 电容阵的计算就是电容的简单串，并联，初中就学过，在此就不提了.例如当变压器功率为1000瓦时，输出电压为10000伏(交流)，那么电容匹配为0.0318uf，手头有电容规格为：0.047uf1000~，1600-，再取保险一点到耐压1500v~则需要电容阵列安排如下：15个电容串联成一个基本链(BC);再10个这样的基本链并联而成(J)，共需要电容150个，若每支电容分压降为630v~(这样可以大幅度延长电容寿命)，则：24–BC，16–J，共需384支电容.4. 其他：震荡频率：F = 1/(2*Pi*sqrt(L*C))主线圈相关计算如下图次极线圈相关计算如下图放电终端相关计算如下图部件制作特斯拉线圈的主线圈部分在本特斯拉线圈的设计中主线圈采用铜管绕制成蚊香状.铜管是用于汽车，供热，中央空调中的那种管壁较厚的承压铜管.直径8毫米大约绕制9-10匝(大约需要9米)铜管如下图(要尽可能选择外表光滑无锈无伤的)：铜管盘成如下图：这样盘成的主线圈可以适用于6英寸到8英寸的次极线圈(盘铜管很费时间，也满费劲，但是不要图快，要尽可能盘的圆滑.)，还需要5毫米厚的软塑料板(非脆性塑料)做主线圈支架，将其按等距离打眼(要打成9毫米的眼，要不穿不进去) 底座选用普通中密度板就可以了，这个底座还有用，将来底下要放其它东西.也尽可能加工好，接下来把铜管和塑料支架穿起来。
特斯拉线圈的制作与原理
所以频率f的量级大概在kHz
直观的来理解，特斯拉线圈就是利用
来储存能量，用
来释放能量。不过从宏观上看无论充电还是放电时间间隔都非常的
短，所以看起来是产生了一个持续的很大的电流。
3
2015/11/20
升压原理——产生电压的计算。 此处做一近似，初级线圈与次级线圈嵌套在一起，假设他们耦合的很好， 磁通量是相同的。
LC电路固有频率
• 考虑在一个LC震荡电路中，R为导线产生的等效电阻，可 列出以下公式。
其中
• 化简为
式中
由于R为导线产生电阻很小，L为线圈电感。R/2L为小量， 所以β近似等于0. 则原式解为
电容电感值计算
电容如图 设1球带电Q，2球带电-Q，U1为1球壳上 电势，U2为2球壳上电势。
2
• 电感值计算 • 螺线管电感（电磁学书p197例7.7）
特斯拉线圈的制作与原理
李宜伦 PB14203250
2015/11/20
实 物 尚 未 完 全 完 成 ， 仅 供 参 考 。
目录
1.制作材料 2.原理简述 （1）LC振荡电路固有频率推导 （2）电容电感的计算 （3）打火器作用 （4）升压原理 3.制作过程及结果分析
制作材料
1.不锈钢圆球2个（d=20cm，d=5.05cm）
后来只是把石英灯镇流器换做了ZVS电路，他 们同样输出低压高频交流电，不过ZVS输入 电压是12V直流电，所以就可以用市面上的 12V移动电源就行了，可以使整个装置到处 移动，关于ZVS电路的原理没有分析清楚， 我想，通过后面的学习可能自己就能够很 好的理解了。
4
2015/11/20
之后就是电容阵的制作了，为了能够承受高压电源的电压，又要使电 容相对大。我选用耐高压的瓷片电容10个串联
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
闪电制作-马克思发生器和特斯拉线圈的制作教程
本文来自:生活DIY-肉丁网
地址：/life-DIY/dianzidianqi/makesifashengqi-renrenkezuodexiaoshandian.htm 特斯拉线圈，效果相当壮观，但是工程也相当浩大，造价挺高，并不是每人都能亲手做一个的。
如果你只是想领略一下高压电火花的魅力，马克思发生器是一个比较好的选择。
只要几个电容、电阻，简单的组合一下，很容易得到几厘米长的电弧，相当漂亮。
下面是一款简版的马克思发生器电路图：
这款马克思发生器总共有六级，每一级由0.002uF 20kV的电容和两个1m欧姆的电阻构成。
左边是一个霓虹灯变压器（9kV 30mA），它产生的高压交流电，通过10个1N4007串联组成的整流器整为直流电，给并联的六组电容充电，当电容充到一定电压的时，就会击穿电容间的放电尖隙，这时6组电容就变成了串联的形式，电压骤增，开始放电，发出很大的声响并能产生5厘米左右的电弧，大约每2~3秒放电一次。
把电容间的放电尖隙改造成球隙，电弧长度还可以大幅度提高，达到15厘米左右。
够简单吧！
简单组装：
放电效果：
下面这款是改进型，主要是将上面的霓虹灯变压器换成了自制的高压发生器。
它由555时基集成电路和高压晶体管构造而成，驱动一个电视机用的高压包，产生12kV~20kV的高压。
换成自制的高压发生器以后，整个体积就袖珍下来了，可以全部装配在一块小木板上。
需要注意的是高压晶体管容易发热，需要配块大点的散热片，最好还装个小小的散热风扇。
这款高压发生器可以拉出10厘米长的电弧，够你乐一阵子了！
往下看，还有款9级的，国人制造。
友情提醒：高压危险，玩的时候小心点！
特斯拉线圈的制作教程
整理发布这篇特斯拉线圈的制作教程，让我们来膜拜一下这位”神的代言人”。
玩过红色警戒的朋友的对磁暴线圈一定映像深刻，今天就让我们一起来做个”磁暴线圈”吧。
先来看些效果图吧，看看这些特斯拉线圈爱好者们的杰作：
上面的图片充分的展示了特斯拉线圈的”人造闪电”的魅力，就是这神一般的魔力，吸引着许多人来追寻这种美丽的火花，感受人类最初对”天火”那分震撼。
特斯拉线圈的制作前的准备和注意事项：
整个制作我们以变压器功率为1000w的中型特斯拉线圈为设计标准。
(放电距离：>=120cm)（备注：特斯拉线圈的放电距离和功率成正比）
主要材料及大概成本：
1：高压变压器1000W 输入220V 输出10KV
2：大量无极电容如用0.047uf 1000v~(1600v-)的cbb电容需要准备100只左右，有大容量的高压电容请自己换算
3：直径13厘米长1米的聚氯乙烯管(壁厚0.6-1厘米)，pvc管材也将就，厚0.8厘米的绝缘板材(不能是木头!最好塑料)大约2.5平米，厚0.5厘米的绝缘板材(非木!)大约1.5平米，这些都可在家庭装饰城(就是那些买涂料，板材，工具等的那种大市场里)买到
4：导线，多芯铜导线，1000v50A大约6米;10kv1A导线3米
5：耐压漆包线内径0.5mm 900米长
6：直径0.8厘米的铜管(壁厚1mm以上)长8米，直径3厘米厚>1mm长1米的铜管可在汽车配件或五金等地买到
7：电手钻，螺丝刀，手锯，钳子等工具，普通螺丝，塑料螺丝，环氧树脂胶，钢尺等
8：用于燃气热水器的排气管(金属制作，可弯曲，直径在10厘米以上)制作后期计算得到长度.
特斯拉线圈装配示意图和电路图
虽然按照本文设计的是一个”标准”特斯拉线圈，制作者不必花很多精力和时间在它的原理和计算上面，但是出于对特斯拉的尊敬和方便制作者制作其它规格的特斯拉线圈，还是大致了解一下这里面的原理和计算方法比较好.还有，制作一个特斯拉线圈是会对你的动手能力和电工知识都有提高的好活动
电路草图
涉及到特斯拉线圈的一些计算公式
1电弧长度：电弧长度L(单位：英寸); 变压器功率P (单位瓦特); L=1.7*sqrt(P) （sqrt为开方）
2电容阵容量：变压器输出电压(交流)E(单位伏特); 变压器输出电流I(单位毫安); 电容器阵列最大容量C(单位微法) ; 交流频率F(单位赫兹) C=(10^6)/(6.2832*(E/I)*F) [电容的大小涉及到与变压器功率的一个匹配问题，当电容过大时在交流上升到顶点时(即sqrt (2)*V时，电容电压过低无法击穿打火器的空气隙则打火器无法启动就无法工作，整个系统也就无从启动]
3电容阵的计算就是电容的简单串，并联，初中就学过，在此就不提了.例如当变压器功率为1000瓦时，输出电压为10000伏(交流)，那么电容匹配为0.0318uf，手头有电容规格为：0.047uf 1000~，1600-，再取保险一点到耐压1500v~则需要电容阵列安排如下：15个电容串联成一个基本链(BC);
再10个这样的基本链并联而成(J)，共需要电容150个，若每支电容分压降为630v~(这样可以大幅度延长电容寿命)，则：24–BC，16–J，共需384支电容.
4其他：震荡频率：F = 1/(2*Pi*sqrt(L*C))
主线圈相关计算如下图
次极线圈相关计算如下图
放电终端相关计算如下图
部件制作
特斯拉线圈的主线圈部分
在本特斯拉线圈的设计中主线圈采用铜管绕制成蚊香状.铜管是用于汽车，供热，中央空调中的那种管壁较厚的承压铜管.直径8毫米大约绕制9-10匝(大约需要9米)
铜管如下图(要尽可能选择外表光滑无锈无伤的)：
铜管盘成如下图：
这样盘成的主线圈可以适用于6英寸到8英寸的次极线圈(盘铜管很费时间，也满费劲，但是不要图快，要尽可能盘的圆滑.)，还需要5毫米厚的软塑料板(非脆性塑。
