锁相环特斯拉线圈制作图解
追频固态特斯拉线圈详细制作图解
追频固态特斯拉线圈详细制作图解
在这里我要做的是追频ISSTC，即追频特斯拉线圈（带灭弧），同时教大家怎么做
追频SSTC的特点就是不需要调谐，只需要简单的外部调试甚至不需要调试即可直接上电运行
第一步我们要了解特斯拉线圈的工作原理
然而，这完全没必要，因为大部分做特斯拉的人都没有去完全理解过它的工作原理，因为它们都把心思投入到制作过程中了，楼主我也是，所以，在这里我就不将它的工作原理了，直接进入制作过程！
制作流程↓
驱动
↓↓
灭弧
↓↓
功率桥
↓↓
整流桥
↓↓
TC次级
↓↓
TC初级
↓↓
调试
↓↓
完成！。
制作特斯拉线圈

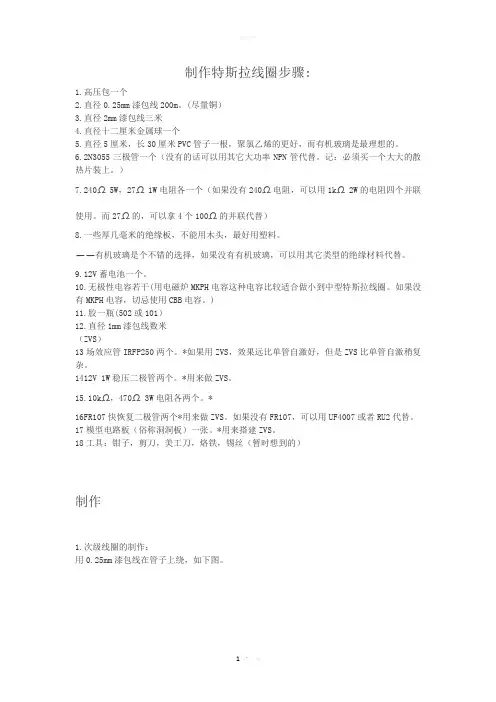

制作特斯拉线圈步骤:1.高压包一个2.直径0.25mm漆包线200m。
(尽量铜）3.直径2mm漆包线三米4.直径十二厘米金属球一个5.直径5厘米，长30厘米PVC管子一根，聚氯乙烯的更好，而有机玻璃是最理想的。
6.2N3055三极管一个（没有的话可以用其它大功率NPN管代替。
记：必须买一个大大的散热片装上。
）7.240Ω 5W，27Ω 1W电阻各一个（如果没有240Ω电阻，可以用1kΩ 2W的电阻四个并联使用。
而27Ω的，可以拿4个100Ω的并联代替）8.一些厚几毫米的绝缘板，不能用木头，最好用塑料。
——有机玻璃是个不错的选择，如果没有有机玻璃，可以用其它类型的绝缘材料代替。
9.12V蓄电池一个。
10.无极性电容若干(用电磁炉MKPH电容这种电容比较适合做小到中型特斯拉线圈。
如果没有MKPH电容，切忌使用CBB电容。
)11.胶一瓶(502或101）12.直径1mm漆包线数米（ZVS）13场效应管IRFP250两个。
*如果用ZVS，效果远比单管自激好，但是ZVS比单管自激稍复杂。
1412V 1W稳压二极管两个。
*用来做ZVS。
15.10kΩ，470Ω 3W电阻各两个。
*16FR107快恢复二极管两个*用来做ZVS。
如果没有FR107，可以用UF4007或者RU2代替。
17模型电路板（俗称洞洞板）一张。
*用来搭建ZVS。
18工具：钳子，剪刀，美工刀，烙铁，锡丝（暂时想到的）制作1.次级线圈的制作：用0.25mm漆包线在管子上绕，如下图。
线不能交叉。
绕1000圈。
尽量保证线和线之间没有空隙。
有条件的，可以用绝缘漆刷一层。
”要遵循两个原则：一，线不能交叉；二，绕线要紧密。
用0.25的线绕1000圈，大约有27.5厘米长。
因为漆包线的表面是有一层漆的。
开始绕之前，一定要先在管子一段钻个小小的洞，再把线的一头用胶固定好，然后开始绕。
绕的过程中务必要小心，如果线乱了那就大杯子了。
绕好后务必要把线固定好。
2.初级线圈的制作：用2mm的漆包线绕成如下图形状。
步步惊心国外牛人教你做固态特斯拉线圈（详细）
步步惊心国外牛人教你做固态特斯拉线圈（详细）固态特斯拉线圈制作教程对与大多数玩了SGTC的人来说都想玩更高级的SSTC/DRSSTC，但是许多人在这是就会遇到困难。
特斯拉线圈介绍特斯拉线圈又叫泰斯拉线圈，因为这是从“Tesla”这个英文名直接音译过来的。
这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。
特斯拉线圈的原理是使用变压器使普通电压升压，然后经由两极线圈，从放电终端放电的设备。
通俗一点说，它是一个人工闪电制造器。
在世界各地都有特斯拉线圈的爱好者，他们做出了各种各样的设备，制造出了眩目的人工闪电。
谐振定义：在物理学里，有一个概念叫共振：当策动力的频率和系统的固有频率相等时，系统受迫振动的振幅最大，这种现象叫共振。
电路里的谐振其实也是这个意思：当电路的激励的频率等于电路的固有频率时，电路的电磁振荡的振幅也将达到峰值。
实际上，共振和谐振表达的是同样一种现象。
这种具有相同实质的现象在不同的领域里有不同的叫法而已。
（说个易懂的，当两个振动频率相等的物体，一个发生振动时，引起另一个振动的现象叫做共振，在电学中，两个等频振荡电路的共振现象，叫做谐振。
）电磁振荡LC回路（L：电感，C：电容）电磁振荡LC回路能产生大小和方向都都作周期发生变化的电流叫振荡电流。
能产生振荡电流的电路叫振荡电路。
其中最简单的振荡电路叫LC回路。
一个不计电阻的LC电路，就可以实现电磁振荡，故也称LC振荡电路。
LC振荡电路的物理模型满足下列条件：①整个电路的电阻R=0（包括线圈、导线），从能量角度看没有其它形式的能向内能转化，即热损耗为零。
②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。
③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波振荡电流是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能是由振荡电路产生。
让牛人帮你完成小型火花隙特斯拉线圈制作
让牛人帮你完成小型火花隙特斯拉线圈制作
对于很多刚刚着手进行特斯拉线圈制作工作的物理爱好者们来说，面对纷杂的特斯拉线圈种类，基础的火花隙特斯拉线圈往往是最好的选择。
为了方便各位物理爱好者们进行设计参考，今天我们将会为大家分享一种小型火花隙特斯拉线圈制作的全过程，下面就让我们一起来看看牛人是怎幺完成这种特斯拉线圈的设计和制作吧。
工欲善其事必先利其器，我们在进行这种特斯拉线圈制作之前，首先需要了解一下小型火花隙特斯拉线圈的内部结构。
下图图1展示的是一台小型特斯拉线圈的结构示意图，这里我们就以该图为本次的制作对象，进行介绍。
图1
在这种小型火花隙特斯拉线圈的结构中，我们所设计的充电部分主要使用高压直流电源；主电容用电磁炉电容10个串联一组，多组并联。
打火器为两个金属物体靠近距离在3-5mm。
初级线圈用粗电线在直径10cmPVC管子绕5-10圈。
次级线圈用漆包线在直径50-75mmPVC管上绕1000-1500圈。
放电顶端用铝质排风管弯成环形，或者其他金属物如不锈钢盆、空心金属球等均可。
下面我们就依据本次的小型火花隙特斯拉线圈制作要求，来准备相应的制作材料，具体的制作材料可以归结如下：漆包线，直径0.2-0.3都可以，半斤左右，视次级线圈大小而定，电子市场可以买到，市场价格一般在20-30元左右。
PVC管一根，50-75mm，长度30-50cm，一根直径100mm，长10-
20cm，总价10元。
铝质排风管一个，作为放电顶端，长度一米，直径80mm 左右，价格15元左右。
以上两种材料在五金店或者建材市场能够买到。
电磁。
特斯拉线圈套件制作图文说明

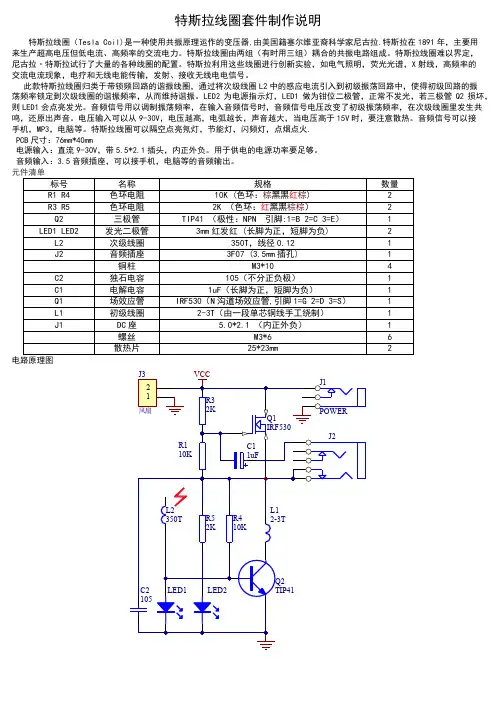

特斯拉线圈套件制作说明安装图文指导首先对照元件清单清点和识别各个元件首先安装4个色环电阻，电路板上每个电阻的安装位置都印刷有阻值，对号入座。
氖气灯泡用于演示无线供电，特斯拉线圈制作成功后，用氖泡靠近次级线圈则会发光。
不用安装到PCB上。
安装独石电容，引脚不分正负极安装电解电容需要注意区分正负极将电解电容器安装到PCB 上，（注：此电解电容用于将声音信号耦合到特斯拉线圈电路中，如果不装，电路也能正常工作，只是不能从线圈中回放出声音）安装电解电容的位置，注意正极一边有个“+”，为空心半圆，负极一边为实心半圆安装两个发光二极管发光二极管长脚为正极，短脚为负极，发光二极管在电路板上的正负极如下图所示负极正极安装三极管和场效应管先用两颗M3*6的螺丝将两个晶体管分别固定在两个散热器上。
在电路板对应安装位置上印有对应晶体管的字符，由于两个晶体管有相同的外形，安装时先确定好，务必对号入座。
安装DC5.5*2.1电源座和3.5mm插孔的音频插座给电路板的四个角装上铜柱安装次级线圈次级线圈是由0.12mm线径的细铜丝在一段2CM直径的PVC管上密绕而成，线圈一端引线长，一端短，短的引线末端有镀锡处理。
如果发现未镀锡，就要先用小刀把末端的绝缘漆刮除，注意动作要轻，避免弄断铜丝。
把次级线圈短引线的一边向下放在电路板对应位置上观察一下，使短引线末端刚好位于电路板字符L2处，以方便焊接。
在随后固定这个次级线圈的时候，做到心中有数，避免固定住以后才发现引线不够长，接不到L2位置上。
用热熔胶，502之类的粘合剂把初级线圈固定在电路板上，再把次级线圈短的一端焊接在L2处。
手工绕制初级线圈把这个粗铜线整平，然后把一端焊接在L1位置处粗铜线围绕次级线圈逆时针绕3圈然后折向下，折下来的一端减去多余的部分，焊接到下图中所示的位置接好以后，调整初级线圈各个部位与次级线圈保持5mm以上的间隔。
间隔太小的话，初级和次级会之间会打火，严重时烧坏次级线圈。
手把手教你做SSTC（教程）
手把手教你做SSTC（教程）最近我一直在研究SSTC，终于弄明白了SSTC（固态特斯拉线圈）的原理及工作方式，在此也给大家带来期待已久的SSTC教程。
————————————————————————————————————————————————————————————————首先我们来了解一下SSTC的组成部分~~好了，就是这样，接下来百度一下驱动电路图~~这是著名的STEVE的电路图不过在国内人们把ucc37322换成了比较好买的tc4422,就是这张图对于小白来说还是有很多东西看不懂比如那个三角形的符号，别着急，我会慢慢介绍图中的74hc14和74hc08是非门和与门的集成电路其实它们的里面是长这样的接下来说说TC4422这块IC这是一块场馆驱动IC，可以用4.5v~18v的电压。
接着说反馈反馈有两种第一种是简单的天线反馈，直接用一根15CM左右的铁丝接在反馈输入上，不过天线必须接地（记住是接大地）第二种是磁环反馈，用一根线在大点的磁环上绕30~50圈，然后用次级线圈穿过绕一圈，磁环另一根直接接负极。
灭弧很多人造TC都是奔着音乐灭弧来的，灭弧电路就是通过调节电弧频率来放音乐的。
灭弧还有一个重要作用是分担功率桥管子压力，使电弧看着更长~~这是KC某位爱好者的灭弧电路~~布线图~~这是STEVE 电路图中的定频灭弧。
可以通过调节C7来调节频率~~好了，驱动就谈到这里~~ 驱动布线图（图片来自特斯拉吧）秀一下我的驱动板接下来说说功率桥这是一张十分常见的半桥电路~~它是由GDT（门极驱动变压器）来控制两个场馆交替工作GDT要怎么做呢?首先拿一个铁氧体磁环，个头要大一点，拿三根线拧在一起绕15圈左右，这样GDT就愉快的做好了~~切记，焊线的时候连接场馆方向相反。
PCB制作ing做好的半桥板~~这是一张全桥的电路图，大家可以试做一下。
(GDT此时要绕5组) 秀秀我的SSTC，以及壮烈牺牲的万用表~~最后也希望大家的SSTC都能成功~~————————————————————————————————————————————————————————————————————————————————————————————————————————————————END。
特斯拉线圈制作教程
特斯拉线圈制作教程成品：下面将把该特斯拉线圈分解成五部分来介绍：放电终端、次级线圈、初级线圈、初级电容阵列，打火器。
1.特斯拉线圈放电终端的制作在这部分的制作比较简单和随意,我这里介绍一种比较成熟和简易的制作方法,也就是最常见的环型放电终端。
主要材料:1. 4寸直径的燃气热水器通风管,(就是那种全金属的可弯管,家里有燃气热水器的一看便知)如图2. 7寸直径的平底金属盘(用来做派的),其他类似金属物也可,关键1.平底 2.金属如图:3. 包裹金币巧克力的那种较厚的铝箔首先将平底金属盘底对底用螺丝固定如上图,接着将铝管盘成圈状,使其正好能卡在平底金属盘制作的骨架上如图:铝管的接口处用铝箔封口如图:接线点定位图:组装好的成品如图:2.特斯拉线圈次级线圈的制作特斯拉线圈中的次级线圈是整个特斯拉线圈中制作最耗时耗神的部分.需要如下材料:1.高质量漆包线,线的直径从以下选择:----------------------------------------------------------------------------------------------------漆包线规格表-----------------------------------------------------------------------------------------------------标称直径(mm) 美规(AWG) 英规(SWG) 每米电阻(Ro/Ω*m-1) 每米重量(g)0.250 30 33 0.3345 0.43670.280 29 32 0.2676 0.54770.315 28 30 0.2121 0.69320.355 27 29 0.1674 0.88050.400 26 27 0.1316 0.98250.450 25 26 0.10421.41480.500 24 25 0.08461.74660.560 23 24 0.0673 2.19100.630 22 23 0.0534 2.77290.710 21 22 0.0420 3.52190.800 20 21 0.0331 4.4714------------------------------------------------------------------------------------------------------2. 聚氯乙烯管材,直径15厘米,最少2米,普通的五金店都有的卖,但都比较长，一根都4米以上的。
锁相环特斯拉线圈制作图解
锁相环特斯拉线圈制作图解成品镇楼————————————————————————项目：锁相环特斯拉线圈（PLLsstc）难度：★★★★☆☆极客指数：★★★★☆☆时间：两周嘿喂狗（～￣▽￣）～————————————————————————首先什么是特斯拉线圈呢？特斯拉线圈，是塞尔维亚籍科学家尼古拉·特斯拉于1891年发明，用来演示无线输电以及高频高压交流电特性的装置。
特斯拉线圈又叫泰斯拉线圈，因为这是从“Tesla”这个英文名直接音译过来的。
固态特斯拉线圈还可以通过音频来控制，使电路推动空气发声。
这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。
根据特斯拉线圈由LC振荡接收能量的原理，设计出了极具现代感的SSTC固态特斯拉线圈······巴拉巴拉······想知道的请找百度百科。
╰（￣▽￣）╭向伟人尼古拉·特斯拉致敬！！————————————————————————第一先百度一下电路图，理解一下它的原理。
不然都头来都不知自己做了什么。
特斯拉线圈是一种利用谐振原理运作的“升压变压器”首先，对次级线圈发射一些能量，使它内部有高频交流电（LC振荡），然后会发射出电磁波。
电磁波被天线或磁环接收，经过CD4046内部的电路，锁定谐振范围，然后输出相应频率的方波信号输入两枚功率放大芯片，再通过GDT（Gate Driver Transformer，门驱动变压器）输入到一个半桥（功率放大电路）中，产生强度较高的电磁波，被次级线圈接收。
此时次级线圈内再次有了能量，会以电磁波的形式发射出来，输入天线或磁环，于是就这样循环下去了。
次级线圈接受的能力一部分以电磁波的形式发射出来，另外因为次级一端接地，次级另一端与大地形成等效电容，所以另一部分能量以电弧的形式向空气放电，利用了谐振时产生高电压的这一特性来制造闪电。
追频固态特斯拉线圈详细制作图解
追频固态特斯拉线圈详细制作图解在这里我要做的是追频ISSTC，即追频特斯拉线圈（带灭弧），同时教大家怎么做追频SSTC的特点就是不需要调谐，只需要简单的外部调试甚至不需要调试即可直接上电运行第一步我们要了解特斯拉线圈的工作原理然而，这完全没必要，因为大部分做特斯拉的人都没有去完全理解过它的工作原理，因为它们都把心思投入到制作过程中了，楼主我也是，所以，在这里我就不将它的工作原理了，直接进入制作过程！制作流程↓驱动↓↓灭弧↓↓功率桥↓↓整流桥↓↓TC次级↓↓TC初级↓↓调试↓↓完成！第一步：驱动！驱动很重要，如果驱动性能不好，那么可能无法起震，或者乱震，或者烧功率桥（炸管的节奏）电路图登场！！！接着是一大堆的问题，别着急咱慢慢解释，首先是这个玩意↓这个玩意长得有点像运放（运算放大器），但是又不像，只有一个输入端，输出端还带一个圆圈，到底是玩意呢？这个玩意叫反向器那么它的功能是什么呢？它的功能是：输入一个高电压（高电平），输出端就输出一个低电压（低电平），输入一个低电平，就输出一个高电平，即输出信号与输入信号相反。
然后就是这个了↓名字我就直说了，这个叫“与”门有两个输入端和一个输出端功能：当两个输入端全部输入高电平时，输出端输出高电平，输入端其中一个或两个都输入低电平时，输出端输出低电平然后就是这里了↓这个我也不知道是啥，无视就行了接着就是这个部分↓1K电阻的作用是限流，C13（104）电容的作用是隔离，两个二极管的作用是钳位，因为反馈电压一般都达到了上百V，如果没有这两个二极管，那么你的驱动迟早要废！就讲这么多吧，然后就是大显身手的时候了驱动布线，推荐用5*7的洞洞板制作↓每一个接口都已经标注清楚，看不懂请自行想办法有的人想要布线软件，请在回复中告诉我你的邮箱地址即可，由于我的初三狗所以只能在星期六～星期天发接下来就是制作过程了↓大家在焊的时候最好用IC座，然而我没有，所以我用的圆孔排针焊完就是这个样子啦↓焊灭弧输入的接口↓焊完后的样子↓背面↓↓↓没有对比就没有伤害IC登场，大家买的时候建议多买几个，当然，最好不要买到假货。
