水压试验表格填写说明
给水管道试压记录表填写范本
给水管道试压记录表填写范本一、试压记录表的作用试压记录表是对给水管道进行试压过程中各项数据的记录和总结，是记录试压过程中管道的压力变化情况、泄漏情况等重要依据。
试压记录表的填写范本应包括一些基本信息，如试压日期、试压段落、试压介质、试压压力等。
二、试压记录表的填写要求试压记录表的填写要求主要包括以下几个方面：1. 基本信息的填写首先，在试压记录表上应填写基本信息，包括试压日期、试压段落、试压介质、试压压力等，以便后续对试压数据进行查找和分析。
填写时应准确无误，确保记录的准确性。
2. 试压过程的记录试压过程中应对管道的压力变化情况进行记录，按照一定的时间间隔，记录不同时间段的管道压力值。
记录格式可以分为两种，一种是文字记录，另一种是以图表形式展示。
无论哪种记录方式，都应清晰、准确地反映试压过程中的压力变化情况。
3. 泄漏情况的记录在试压过程中，应关注管道是否存在泄漏情况。
对于泄漏情况的记录，可以统计泄漏点的数量、泄漏点的位置等信息，并进行详细描述。
如有需要，可以进行解决措施的记录，以便后续进行处理或改进。
4. 试压数据的汇总试压记录表上应对试压过程中的数据进行汇总，包括各个时间点的压力值、泄漏情况等。
通过数据的汇总可以更清晰地了解管道的试压情况，为后续的试验结果分析和判断提供依据。
三、试压记录表填写范本试压日期试压段落试压介质试压压力（MPa）备注2021/1/1 段落A 水 1.0 无2021/1/2 段落B 水 1.2 无2021/1/3 段落C 水 1.1 有泄漏1. 试压过程记录试压过程中的各个时间点的压力记录如下：•2021/1/1 08:00: 压力1.0MPa•2021/1/1 10:00: 压力1.1MPa•2021/1/1 12:00: 压力1.1MPa2. 泄漏情况记录试压过程中发现段落C存在泄漏情况，泄漏位置在C段落的连接处。
采取相应的措施进行修复。
3. 试压数据汇总试压数据的汇总如下：•2021/1/1 段落A：压力1.0MPa，无泄漏•2021/1/2 段落B：压力1.2MPa，无泄漏•2021/1/3 段落C：压力1.1MPa，有泄漏四、总结试压记录表的填写对于管道试压过程的记录和总结非常重要。
给水管道试压记录表填写范本
给水管道试压记录表填写范本试压试验是水管道工程中必不可少的一项程序，通过试压试验可以确定管道的密封性和耐压性能是否符合设计要求。
试压记录表是试压工作的重要文案之一，用于记录试压的各项参数和结果。
本文将提供给水管道试压记录表的填写范本，便于工程师进行试压工作时的参考。
试验单位：（填写试验单位的全称）施工单位：（填写施工单位的全称）项目名称：（填写管道所属的工程项目名称）试验对象：（填写要进行试压的具体管道名称和规格）试验日期：（填写试压工作进行的具体日期）试压方法：（填写试压所采用的具体方法，例如液压试验、气压试验等）试压标准：（填写试压所遵循的标准或规范，例如《建筑给水排水设计规范》等）试压设备：（填写所采用的试压设备的名称和型号）试压压力：（填写试压所达到的压力数值，单位为兆帕，如0.6MPa）试压时间：（填写试压持续的时间，单位为分钟或小时）试压结果：（填写试压结果，包括是否泄漏，泄漏位置和泄漏程度等）试压记录：序号管道段落试压前压力（MPa）试压后压力（MPa）备注（记录异常情况）1 XX X X -2 XX X X -3 XX X X -...试压记录表中要详细记录每个管道段落的试压前后压力，以及是否有异常情况发生。
如果出现泄漏情况，要记录泄漏的位置和泄漏程度，以便进行后续处理和修复工作。
试压人员签字：（填写试压工作人员的姓名和签字）监督人员签字：（填写监督试压工作的人员的姓名和签字）审查人员签字：（填写审查试压结果的人员的姓名和签字）试压记录的签字部分是为了确认试压试验工作的真实性和可靠性，试压人员、监督人员和审查人员都要在试压记录表上进行签字确认。
以上是给水管道试压记录表的填写范本，只是供参考，具体还要根据工程项目的实际情况进行调整和完善。
试压试验工作是确保水管道工程质量的重要环节，正确填写试压记录表有助于工程的进展和质量的控制。
水压试验记录表样本
试验过程
序次
起始
时间
完成
时间
保压时间T(min)
恒压补水/或压降
其他异常
记录
1
连续时间段
3
0.009
2
5
0.016
3
10
0.032
4
5
6
7
8
闭水测压
平均渗水量
外观
水压试验时，管道接口，配件等处无漏水，损坏现象
评语
本段管道打压试验符合SL234-1999规范要求，试验合格
说明：水压升至试验压力后，注水补压，稳定10min，统计渗漏（补给）水量，以渗漏量符合SL234-1999标准时，管道强度、密封为合格。
T1
完成时间
T2
保压时间T(min)
补水情况
描述
其他异常
记录
1
8:45
8:55
10
0
2
8:55
9:05
10
0
3
9:05
9:15
10
0
4
5
6
7
8
9
10
11
12
13
14
说明：由工作压力分级升至试验压力，每级0.1MPa、保压10min；不足0.1MPa时直接升至试验压力。记录出现的渗水情况、处理情况、补水情况。
连续时间段
3
0.009
2
5
0.016
3
10
0.032
4
5
6
7
8
闭水测压
平均渗水量
外观
水压试验时，管道接口，配件等处无漏水，损坏现象
评语
本段管道打压试验符合SL234-1999规范要求，试验合格
压力管道水压试验(注水法)记录表
压力管道水压试验(注水法)记录表试验日期[填写试验的日期]试验地点[填写试验的地点]试验管道基本情况•管道材质: [填写管道材质]•管道规格: [填写管道规格]•管道长度: [填写管道长度]•管道接口: [填写管道接口情况，如有焊缝、法兰等]试验设备•压力表: [填写压力表编号和精度等]•计量罐: [填写计量罐容积和误差等]•注水设备: [填写注水设备名称和型号等]•安全阀: [填写安全阀编号和额定压力等]试验过程试验前准备[填写试验前的准备工作，如准备试验设备、试验管道清洗、管道接口检查等]开始试验1.在试验前，确认管道内无气体，全部排空。
2.将计量罐接到管道低点，将注水设备接到管道高点。
3.先打开低点计量罐上的排气阀，再打开高点注水设备上的排气阀，使管道充满水。
4.关闭排气阀，开始注水，直至计量罐水位达到试验要求。
压力保持及观察1.记录试验开始的时间，开始计时。
2.观察管道和设备是否有漏水现象。
3.观察压力表指示是否正常，并记录相应的压力值。
4.确认管道和设备无渗漏并且压力稳定后，进行保压观察测试时间，根据管道的规格和使用环境选择不同时间，应满足设计要求。
5.观察安全阀的动作情况。
试验结束1.试验结束后，先关注水设备上的阀门，再开低点计量罐上的排气阀，使管道排空。
2.记录试验结束的时间，停止计时。
3.关闭压力表、注水设备和安全阀，拆除试验设备。
试验记录试验时间试验压力观察情况[填写试验时间] [填写压力值] [填写观察情况，如是否有渗漏等][填写试验时间] [填写压力值] [填写观察情况，如是否有渗漏等][填写试验时间] [填写压力值] [填写观察情况，如是否有渗漏等][填写试验时间] [填写压力值] [填写观察情况，如是否有渗漏等] 试验结果与处理[填写试验结果，如达到设计要求、出现问题时的处理方法等]试验人员签名[填写试验人员姓名和签名，如有多人参与试验，每个人都要签名]试验审核人签名[填写试验审核人姓名和签名，一般为质检人员]。
管道阀门水压试验(注水法)记录表
管道阀门水压试验(注水法)记录表
1. 试验概要
日期：[填写日期]
试验地点：[填写试验地点]
试验对象：[填写试验对象]
试验方法：[填写试验方法]
2. 试验设备
- 水泵：[填写水泵型号]
- 水表：[填写水表型号]
- 阀门：[填写阀门型号]
- 其他设备：[填写其他设备]
3. 试验过程
3.1 准备工作
- 检查试验设备是否完好。
- 清理试验场地，确保安全。
- 验收试验对象，包括阀门等。
- 准备试验用水。
3.2 实施步骤
1. 将水泵接通供电，并启动水泵。
2. 控制阀门的打开程度，将水流注入试验对象中。
3. 监测水表的读数，记录开始试验时的水流量。
4. 持续观察试验对象，检查是否存在漏水或其他异常情况。
5. 在规定时间内完成试验，并停止水泵运行。
6. 记录试验结束时的水流量。
4. 试验结果
试验期间未发现漏水或其他异常情况，试验对象表现正常。
5. 试验记录
日期：[填写日期]
试验地点：[填写试验地点]
试验对象：[填写试验对象]
开始试验时的水流量：[填写水流量]
结束试验时的水流量：[填写水流量]
6. 结论
根据试验结果，试验对象通过了管道阀门水压试验，符合相关
标准要求。
7. 附注
- 如果发现试验对象存在异常情况，应记录并报告相关责任人。
- 本记录表应妥善保存，便于查阅和追溯。
给水管道水压试验记录填写说明
给水管道水压试验记录填写说明1.设计最大工作压力（Mpa）：由设计出；2.试验压力（Mpa）：查表7.3.15；3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa；4.允许渗水量L/(min)·(km)：查表7.3.16；5.注水法（1）达到试验压力的时间（t1）：观察记录；（2）恒压结束时间(t2)：观察记录；（3）恒压时间内注入的水量W（L）：观测记录；（4）渗水量q（L/min）：计算，q=W/（T1-T2）；（5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度；实例：某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。
第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。
（1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。
（2）根据实测观察，2小时内降压0.045Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。
（3）根据表7.3.16得知，允许渗水量为0.28 L/(min)·(km)。
（4）观察得知：达到试验压力的时间（t1）为8：30′，恒压结束时间（t2）为10：30′，有效试验时间为2小时，即120分钟。
恒压时间内注入的水量W为0.52L，所以，渗水量q= W/（T1-T2）=0.52/120=0.00433L/min，折合平均渗水量为0.0043×1000/155=0.028L/(min)·(km) 填表如下：计算：q=)(21t t W。
给水管打压试验记录表
论
参加Leabharlann 人签字建设单位
监理单位
施工单位
技术负责人
质检员
操作人员
施工员
给水管打压试验记录表
给水管道系统试水打压试验记录
工程名称
施工单位
监理单位
试验日期
年 月 日
材质、规格
试验部位
工作压力
试验压力
试验介质
环境温度
试验要求：
本系统为PPR25、PPR20给水管道系统，按设计要求，试验压力应为工作压力的1.5倍，设计工作压力为 Mpa。
试验记录：
试验压力表设在管道入口处一块，水压泵亦设在入口，因本次试压力为地下管道试压，按设计给出的试验压力进行试压，即注水处试验压力为 Mpa。首先用自来水向管道充水，待管道充满水后，开始打压，待达到工作压力 Mpa后，检查管道无遗漏。继续加压升至 Mpa，再继续观察60min压力降压为 Mpa。
高层建筑给水试压记录填写范例
高层建筑给水试压记录填写范例供水管道水压试验记录包含填写方法
供水管道水压试验记录试验表38 施工单位：工程名称桩号及地段管径(mm) 管材接口种类试验段长度 L(m) 试验日期年月日
工作压力 (MPa) 设计文件规定次数 1 注水法 2 3 试验方法
试验压力 (MPa) 规范表9.2.10-1规定达到试验压力的时间t1 9:45
10分钟降压值 (MPa) 按规范表9.2.10-2填写恒压结束时间t2 10:15
允许渗水量L/(min)·(km) 规范9.2.11计算公式或按表渗水量q (L/min) 补水/观测时间(分钟) 数值应小于允许渗水
恒压时间内注入的水量W(L) 实测<试验压力
以上两项达到试验压力的时间和恒压结束时间不得<30min
折合平均渗水量由试验压力降压0.1MPa 由试验压力放水
下降0.1MPa
L/(min·km)=补水量/(实测渗水量观测时间*试验管段长度) 由试验压力放水下降0.1MPa 的放水量W(L) 渗水量q
(L/min)
次数
1 放水法
2 3
式中 q——实测渗水量，L/(min*m) W——补水量，L; T——实测渗水量观测时间，min; L——试验管段的长度，m。
P---工作压力Mpa q---允许渗水量L/(min·km) a---温度系数折合平均渗水量L/(min·km)
外观评语强度试验建设单位施工单位严密性试验设计单位监理单位
参加单位及人员
第1页。
设备水压试验记录通用表格
××××
年月日
年月日
注：1. 在设计未注明时，热交换器的水压试验的 pt= 1.5P，蒸汽部分不低于蒸汽供汽压力加0.3 MPa；热水
部 pt≥ 0.4MPa。
分 2. 在设计未注明时，散热器和辐射板的水压试验的
p t=
1.5P， 且
pt≥ 0.6MPa。
3. 在"试验结果判定"栏，按前面的试验方法进行检查，合格打"√"，不合格打"×"。
分部工程 名称
给水排水及采暖工程
项目经理
分包项目 经理
/
××××
试验日期
年月日
备注
散热器 辐射板
在Pt 状态下2～3min，压力不 降且不渗不漏。
（“符合要求”或“不符合要求”）
（“合格”或“不合格”）
施工 单位
符合要求 检查 评定 结果
项目专业质量检查员:
××××
监理 合格
(建设) 单位 验收 监理工程师 结论 (建设单位项目 专业技术负责人):
广西建设工程质量安全监督总站监制
设备水压试验记录通用表格
GB50242—2002 工程名称
工程1
施工位
分包单位 工作 压力 P= 1 MPa
/ 试验
压力 p t=
1.5
试验人员 MPa (签名)
试验设备名称
密闭水箱
设备类别
试验方法
试验结果 判定
密闭水箱(罐)
在Pt 状态下，10min压力不降，
√
热交换器
不渗不漏。
桂建质（附）05-29
填写给水管道试压记录表的样例
填写给水管道试压记录表的样例标题：给水管道试压记录表填写样例及注意事项【尊敬的读者，首先感谢您的阅读，本文将为您提供一份给水管道试压记录表填写样例，并提供一些相关的注意事项和解读。
】前言：作为给水管道试压的重要环节，填写试压记录表是保证施工质量的关键一步。
正确填写试压记录表可以为后续维护、管道检测以及质量验收提供参考。
本文将提供一份样例，并详细解读各项内容，以便读者更好地理解和应用。
一、给水管道试压记录表填写样例填写单位：___________________ 日期：____________管道名称：___________________填写人：___________________ 审核人：___________________试压日期：___________________ 试压压力：____________MPa试压时间：___________________ 至 ___________________备注：_______________________________________________序号测试部位测试长度（m）初次试压压力（MPa）等待时间（min）终次试压压力（MPa）试验结果1 仓储区 50 2.0 30 1.9 合格2 办公区 20 1.5 20 1.55 合格3 厨房区 30 2.5 25 2.45 合格总结和回顾：从以上填写样例可以清楚地看到，试压记录表共包含六个要素：测试部位、测试长度、初次试压压力、等待时间、终次试压压力及试验结果。
下面我们将对这些要素进行逐一解读。
1. 测试部位：填写具体测试的管道位置，如仓储区、办公区、厨房区等，以便后续进行管道维护或检修时能够准确定位。
2. 测试长度：填写管道试压的长度，通常以米（m）作为单位，可以根据具体施工情况进行调整。
3. 初次试压压力：填写进行试压操作时所施加的初次试压压力，单位为兆帕（MPa），该数值应符合相关的设计要求和规范。
给水管道水压试验记录填写说明word版本
附件根据《村镇供水工程技术规范》（SL310-2004）要求，输配水管道安装完成后，应根据以下要求进行水压试验：1 长距离管道试压应分段进行，分段长度不宜大于1000m。
2 试验段管道灌满水后，应在不大于工作压力条件下浸泡，金属管和塑料管的浸泡时间不少于24h，混凝土管及其有水泥沙浆衬里金属管的浸泡时间不少于48h。
3 试验压力应不低于本规范表6.0.7中规定的设计内水压力；当水压升到试验压力时，保持恒压10min，检查接口、管身无破损及渗漏现象，实测渗水量不大于表10.4.5规定的允许渗水量时，可认为管道安装合格。
表10.4.5 严密性试验允许渗水量单位：L/（min·km）附：给水管道水压试验记录填写说明1.设计最大工作压力（Mpa）：由设计出；2.试验压力（Mpa）：查表7.3.15；3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa；4.允许渗水量L/(min)·(km)：查表7.3.16；5.注水法（1）达到试验压力的时间（t1）：观察记录；（2）恒压结束时间(t2)：观察记录；（3）恒压时间内注入的水量W（L）：观测记录；（4）渗水量q（L/min）：计算，q=W/（T1-T2）；（5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度；实例：某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。
第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。
（1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。
（2）根据实测观察，2小时内降压0.045Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。
（3）根据表7.3.16得知，允许渗水量为0.28 L/(min)·(km)。
给水管道试压记录表填写范本
给水管道试压记录表填写范本水管道试压记录表试压单位：__________________________试压对象：__________________________试压日期：__________________________试压压力：__________________________试压持续时间：__________________________试压结果：__________________________试压单位：填写进行试压的单位名称。
试压对象：填写进行试压的水管道系统的名称或位置。
试压日期：填写进行试压的具体日期。
试压压力：填写试压时施加的压力大小。
通常情况下，水管道的试压压力应根据设计要求进行设置，常见的试压压力为1.25倍或1.5倍正常使用压力。
试压持续时间：填写试压持续的时间长度，通常为一定的时间段，例如30分钟或1小时。
试压结果：填写试压的结果，即是否发现漏水或其他问题。
试压成功表示水管道系统能够承受试压压力而不产生漏水或渗漏现象。
试压失败则表示水管道系统存在问题，需要进行修复或调整。
试压记录表应包含以下内容：1. 试压前准备：记录试压前的准备工作，包括检查水压表的准确性、清理水管道系统、关闭所有相关阀门等。
确保试压过程中不会有其他外部因素干扰结果。
2. 试压操作：记录试压过程中的实际操作，包括施加试压压力的方式和具体数值、监测试压压力的方法和数据记录等。
3. 试压结果：记录试压结束后的结果，包括是否有漏水或渗漏现象，以及相关的具体情况描述。
4. 问题记录：如有试压失败或发现问题，记录具体问题的位置和描述，并提出解决方案或修复措施。
注意事项：1. 试压时应根据实际情况选择合适的压力和持续时间，并确保试压过程中的安全操作。
2. 在填写试压记录表时，应准确详细地记录试压的相关信息，方便以后查找和参考，以及进行相关的工程验收和后续维护工作。
3. 试压记录表应由相关负责人或工程技术人员填写，并按规定进行签字确认，以确保试压结果的可靠性和有效性。
[课程]水压试验表格填写说明
![[课程]水压试验表格填写说明](https://img.taocdn.com/s3/m/5a1c3a71f4335a8102d276a20029bd64783e621b.png)
给水管道水压试验记录填写说明1.设计最大工作压力（Mpa）：由设计出；2.试验压力（Mpa）：查表7.3.15；3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa；4.允许渗水量L/(min)·(km)：查表7.3.16；5.注水法（1）达到试验压力的时间（t1）：观察记录；（2）恒压结束时间(t2)：观察记录；（3）恒压时间内注入的水量W（L）：观测记录；（4）渗水量q（L/min）：计算，q=W/（T1-T2）；（5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度；实例：某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。
第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。
（1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。
（2）根据实测观察，2小时内降压0.045Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。
（3）根据表7.3.16得知，允许渗水量为0.28 L/(min)·(km)。
（4）观察得知：达到试验压力的时间（t1）为8：30′，恒压结束时间（t2）为10：30′，有效试验时间为2小时，即120分钟。
恒压时间内注入的水量W为0.52L，所以，渗水量q= W/（T1-T2）=0.52/120=0.00433L/min，折合平均渗水量为0.0043×1000/155=0.028 L/(min)·(km)填表如下：计算：q=)(21t t W。
承压管道系统、设备及阀门水压试验记录填写范本
0.6
10min
0
压力不降，
无渗漏
严密性试验
0.4
10min
0
压力不降，
无渗漏
施工单位
试验（检测）单位
见证单位
项目技术负责人:XXX
年 月 日
试验人：
年 月 日
见证人：
年 月 日
本表由施工单位填写，施工单位、建设单位、城建档案馆各保存一份。
承压管道系统、设备及阀门水压试验记录
表C3-11
资料号
10min
0
压力不降， 无渗漏
二层主管
DN20
水
0.4
强度试验
0.6
10min
0
压力不降， 无渗漏
严密性试验
0.4
10min
0
压力不降， 无渗漏
施工单位
试验（检测）单位
见证单位
项目技术负责人:XXX
年 月 日
试验人：
年 月 日
见证人：
年 月 日
本表由施工单位填写，施工单位、建设单位、城建档案馆各保存一份。
DN25
水
0.4
强度试验
0.6
10min
0
压力不降，
无渗漏
严密性试验
0.4
10min
0
压力不降，
无渗漏
JL1-3
DN25
水
0.4
强度试验
0.6
10min
0
压力不降，
无渗漏
严密性试验
0.4
10min
0
压力不降，
无渗漏
JL1-4
DN20
水
0.4
强度试验
0.6
水压试验记录表
《水压试验记录表》
时间：年月日试验系统名称：
试验系统范围：
试验压力：稳压时间：压降：
试验准备： 1.导通流程：将试验容器与周围系统隔离。
2.物料准备：胶管、接头、常用工具等。
3.水源可稳定供水，控制仪表通气、通电。
4.试压泵完好备用。
安全注意事项：1.试验过程中如遇泄漏，不得带压修理。
缺陷消除后，应重新试验。
2.人员不得站在法兰连接处等容易泄漏的地方，注意人身安全。
3.无关人员不得靠近试压现场。
4.临时管线要固定好，试验完毕要尽早泄压。
试验程序和标准：《系统压力试验标准》
仪表编号设定值报警（动作值）复位值备注
发现问题和整改情况：
试验结论：
试验记录：审核：。
【工程表格模板】闭水箱(罐)水压试验记录 (2)
密闭水箱(罐)名称/ 型号/规格/出厂编号
试验压力 试验持续 (MPa) 时间(min)
备 注[试验要求的依据(技术标准或设计文件的:名称、编号、章节、条目、参数选用值和计算公式及其结 果等)/试验方法、程序、过程状态(参数)及结果]
专业工长(施工员)(签 名) 专业承包安装单位 检查评定结果 项目专业质量检查员(签名):
检测测试负责人签名
年
月
日
监理(建设)单位 验收结论
专业监理工程师(签名): (建设单位项目专业技术负责人签名):
年
ቤተ መጻሕፍቲ ባይዱ
月
日
注:当箱(罐)投入运行的工作介质温度关系到试验压力的确定时，应将相关温度及其它参数的选定,以及试验 压力计算公式及其计算结果等记入备注栏内。
密闭水箱(罐)水压试验记录
GD3010233 0 单位(子单位)工程名称 所属子分部(系统)工程名 称/分项(子系统)工程名 称 相关的施工部位 (层、区、段、房、室) 总承包施工单位 专业承包安装单位 施工执行的技术标准(含 企业的工艺规程、工法 等)名称及编号 试验起止日期: 系统名称/安装 位置编号 年 月 日 起至 水箱(罐) 材质 设计工 作压力 (MPa) 年 月 日 止 试验结果[压降值 (MPa)/渗漏状况] 项目负责人 项目负责人 1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

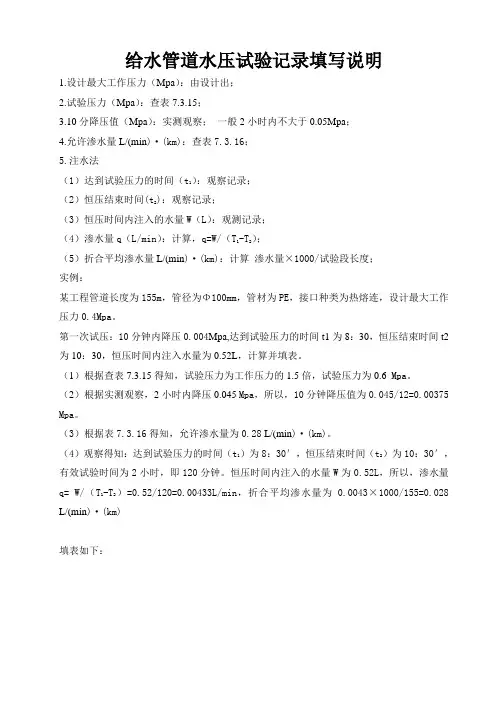

给水管道水压试验记录填写说明
1.设计最大工作压力（Mpa）：由设计出；
2.试验压力（Mpa）：查表7.
3.15；
3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa；
4.允许渗水量L/(min)·(km)：查表7.3.16；
5.注水法
（1）达到试验压力的时间（t
1
）：观察记录；
（2）恒压结束时间(t
2
)：观察记录；
（3）恒压时间内注入的水量W（L）：观测记录；
（4）渗水量q（L/min）：计算，q=W/（T
1-T
2
）；
（5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度；
实例：
某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。
第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。
（1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。
（2）根据实测观察，2小时内降压0.045Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。
（3）根据表7.3.16得知，允许渗水量为0.28 L/(min)·(km)。
（4）观察得知：达到试验压力的时间（t
1）为8：30′，恒压结束时间（t
2
）为10：30′，
有效试验时间为2小时，即120分钟。
恒压时间内注入的水量W为0.52L，所以，渗水量
q= W/（T
1-T
2
）=0.52/120=0.00433L/min，折合平均渗水量为0.0043×1000/155=0.028
L/(min)·(km) 填表如下：
计算：q=
)
(21t t W。
