技术协议及验收标准—电气部分
SY石油天然气建设工程施工质量验收规范电气工程
目次前言 (Ⅲ)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4总则 (2)5基本规定 (2)6石油天然气建设工程质量验收的工程划分 (3)7电缆线路工程 (5)8管配线工程 (7)9滑接线安装工程 (9)10母线安装工程 (10)11电力变压器安装工程 (13)12盘柜安装工程 (14)13断路器安装工程 (15)14隔离开关、负荷开关及高压熔断器安装工程 (17)15电抗器安装工程 (19)16避雷器安装工程 (20)17电容器安装工程 (22)18互感器安装工程 (23)19蓄电池安装工程 (24)20照明器具及配电箱、板安装工程 (25)21电动机的电气检查和接线工程 (26)22二次回路结线工程 (27)23电伴热带安装工程 (28)24接地装置及避雷针（带、网）安装工程 (29)25杆塔基础工程 (31)25.1土石方工程 (31)25.2现场浇筑基础工程 (32)25.3装配式预制基础工程 (33)25.4岩石基础工程 (34)26杆塔工程 (35)27拉线安装工程 (37)28导线架设工程 (38)29附件安装工程 (40)30杆上电器设备及接户线安装工程 (41)31杆塔接地工程 (43)32交工验收资料 (44)附录A （规范性附录）电气装置及架空电力线路安装工程检验器具表 (48)附录B （规范性附录）分部（子分部）工程质量控制资料核查记录 (49)附录C （规范性附录）检验批质量验收记录 (51)附录D (资料性附录) 条文说明 (87)前言本标准按照建设部“验评分离、强化验收、完善手段、过程控制”的十六字施工规范改革思路，依据《石油天然气建设工程施工质量验收规范通则》的有关规定，在原相应石油天然气电气工程技术标准的基础上，结合目前石油天然气建设工程的施工技术水平，参照或引用国内外现行有关标准编制而成。
本标准的第7.2.3条、第7.2.4条、第8.2.4.4条、第9.1.2条、第10.1.1条、第10.1.7条、第20.1.2条、第20.1.3条、第20.1.4条、第20.2.1.6条、第21.1.4条、第21.2.1.4条为强制性的，其余为推荐性的。

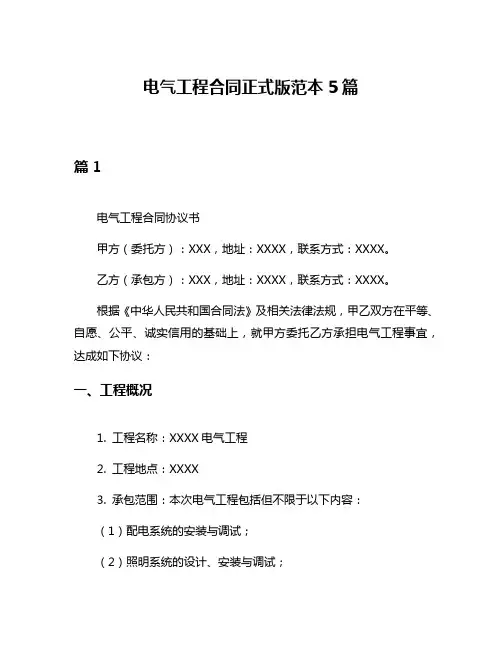

电气工程合同正式版范本5篇
电气工程合同正式版范本5篇篇1电气工程合同协议书甲方（委托方）：XXX，地址：XXXX，联系方式：XXXX。
乙方（承包方）：XXX，地址：XXXX，联系方式：XXXX。
根据《中华人民共和国合同法》及相关法律法规，甲乙双方在平等、自愿、公平、诚实信用的基础上，就甲方委托乙方承担电气工程事宜，达成如下协议：一、工程概况1. 工程名称：XXXX电气工程2. 工程地点：XXXX3. 承包范围：本次电气工程包括但不限于以下内容：（1）配电系统的安装与调试；（2）照明系统的设计、安装与调试；（3）防雷接地系统的设计与施工；（4）电气设备及材料的采购与供应；（5）其他未列举但属于电气工程范畴的内容。
4. 承包方式：乙方包工包料，即乙方负责所有材料的采购与供应，以及所有施工工作。
5. 施工期限：本合同签订之日起至XXXX年XX月XX日止。
如遇特殊情况，经甲方同意，可适当延长。
二、甲方权利与义务1. 甲方应向乙方提供必要的施工条件，包括施工图纸、技术要求等。
2. 甲方应按照合同约定支付乙方工程款。
3. 甲方应协调其他专业与乙方的配合工作，确保电气工程的顺利进行。
4. 甲方有权对乙方的施工质量、进度等进行监督，并提出合理意见。
5. 甲方应承担因自身原因导致的变更、延期等责任。
三、乙方权利与义务1. 乙方应按照合同约定完成电气工程的施工任务。
2. 乙方应确保施工质量符合相关标准，并承担因施工质量问题导致的返工、维修等责任。
3. 乙方应按照施工进度计划进行施工，确保按时完成施工任务。
4. 乙方应与其他专业密切配合，确保电气工程的整体效果。
5. 乙方有权要求甲方按照合同约定支付工程款，并承担因甲方原因导致的变更、延期等责任。
四、合同价款与支付方式1. 本合同总价为人民币XXXX元（大写：XXXX），包括所有材料的采购与供应、所有施工工作等费用。
2. 甲方应按照以下方式支付乙方工程款：（1）本合同签订后，甲方支付乙方合同总价的XX%作为预付款；（2）乙方完成配电系统的安装与调试后，甲方支付乙方合同总价的XX%；（3）乙方完成照明系统的设计、安装与调试后，甲方支付乙方合同总价的XX%；（4）乙方完成防雷接地系统的设计与施工后，甲方支付乙方合同总价的XX%；（5）乙方完成所有施工任务并经甲方验收合格后，甲方支付乙方合同总价的剩余部分。
电气装置安装工程盘柜及二次回路结线施工及验收规范
规范GB 50171-92 条文说明中华人民共和国国家标准电气装置安装工程盘柜及二次回路结线施工及验收规范GB 50171—92条文说明前言根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同修订的《电装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92，经中华人民共和国建设部1992年12月16日以建标［1992］911号文批准发布。
为便于广大设计、施工、科研、学校等有关单位人员在使用本规范时能正确理解和执行条文规定，《电气装置安装工程盘、柜及二次回路结线施工及验收规范》编制组根据国家计委关于编制标准、规范条文说明的统一要求，按电气装置安装工程盘、柜及二次回路结线施工及验收规范》的章、条顺序，编制了《电气装置安装工程盘、柜及二次回路结线施工及验收规范条文说明》，供国内各有关部门和单位参考。
在使用中如发现本条文说明有欠妥之处，请将意见直接函寄给本规范的管理单位能源部电力建设研究所(北京良乡，邮政编码：102401)。
本条文说明仅供国内有关部门和单位执行本规范时使用。
第一章总则第1.0.1条制订本规范的目的及指导思想。
第1.0.2条本规范的适用范围：一、本规范总标题为“盘、柜及二次回路结线”，不强调具体名称，使本规范的适用范围更广一些；二、说明本规范的适用范围包括保护盘、控制盘、直流屏、励磁屏、信号屏、远动盘、动力盘、照明盘及微机控制有关屏、盘以及高、低压开关柜等；二次回路结线包括保护回路、控制回路、信号回路及测量回路等。
第1.0.3条强调了按设计进行施工的基本原则。
第1.0.4条本条规定了盘、柜搬运时的基本要求。
精密的仪表和元件一般应从盘上拆下运输，对于较重的或精密的装置型设备，如高频保护装置、零序保护装置、逆变装置、距离保护装置、重合闸装置等，必要时可拆下单独包装运输，以免损坏或因装置过重使框架受力变形。
电气设备安装及调试合同协议书范本5篇
电气设备安装及调试合同协议书范本5篇篇1甲方（发包方）：_________乙方（承包方）：_________根据《中华人民共和国合同法》及其他有关法律、法规的规定，甲乙双方在平等、自愿、公正和诚实信用的基础上，就甲方电气设备安装及调试工程达成如下协议：一、工程概况1. 工程名称：_________2. 工程地点：_________3. 工程内容：_________4. 工程规模：_________二、工程期限1. 工程开工日期：_________2. 工程竣工日期：_________3. 因甲方原因造成工程停工，工期相应顺延。
三、工程造价及支付方式1. 工程总造价：人民币_________元整（￥_________）。
2. 支付方式：甲方在签订合同时向乙方支付工程总造价的30%作为预付款，即人民币_________元整（￥_________）。
剩余款项在工程竣工验收后一次性支付。
四、工程质量及验收标准1. 乙方必须按照甲方提供的设备清单及技术要求进行安装和调试。
2. 工程竣工后，乙方应向甲方提供完整的竣工资料和验收报告。
3. 甲方应在收到竣工资料和验收报告后的7个工作日内组织验收，并签署验收意见。
五、违约责任1. 乙方如不能按照合同约定的工期完成工程，每逾期一天，应向甲方支付工程总造价的1%作为违约金。
2. 甲方如不能按照合同约定的期限支付工程款，每逾期一天，应向乙方支付应付金额的1%作为违约金。
3. 工程质量达不到合同约定标准的，乙方应负责无偿返修，并承担由此造成的全部损失。
六、争议解决方式1. 甲乙双方在履行合同过程中发生争议时，应首先通过友好协商解决。
协商不成的，任何一方均可向有管辖权的人民法院提起诉讼。
2. 在争议解决期间，除涉及争议部分外，其他条款仍应继续履行。
七、合同生效及变更1. 本合同自双方签字盖章之日起生效。
合同一式两份，甲乙双方各执一份。
2. 本合同未尽事宜，可由双方协商后签订补充协议。
电力建设施工及验收技术规范第5部分：热工自动化

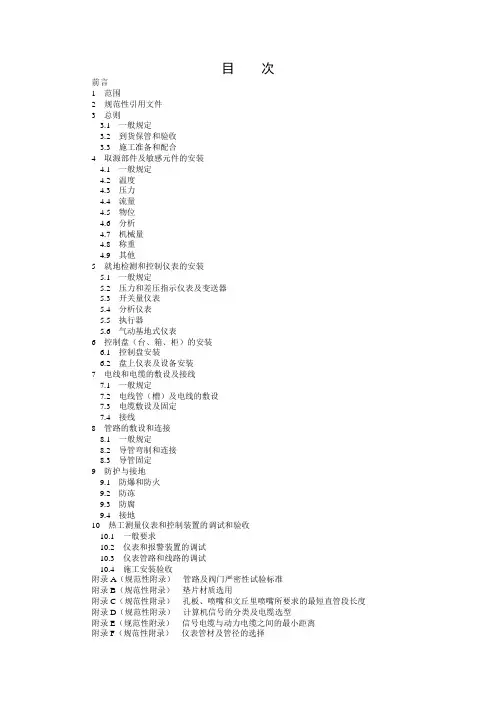

目次前言1范围2规范性引用文件3总则3.1一般规定3.2到货保管和验收3.3施工准备和配合4取源部件及敏感元件的安装4.1一般规定4.2温度4.3压力4.4流量4.5物位4.6分析4.7机械量4.8称重4.9其他5就地检测和控制仪表的安装5.1一般规定5.2压力和差压指示仪表及变送器5.3开关量仪表5.4分析仪表5.5执行器5.6气动基地式仪表6控制盘（台、箱、柜）的安装6.1控制盘安装6.2盘上仪表及设备安装7电线和电缆的敷设及接线7.1一般规定7.2电线管（槽）及电线的敷设7.3电缆敷设及固定7.4接线8管路的敷设和连接8.1一般规定8.2导管弯制和连接8.3导管固定9防护与接地9.1防爆和防火9.2防冻9.3防腐9.4接地10热工测量仪表和控制装置的调试和验收10.1一般要求10.2仪表和报警装置的调试10.3仪表管路和线路的调试10.4施工安装验收附录A（规范性附录）管路及阀门严密性试验标准附录B（规范性附录）垫片材质选用附录C（规范性附录）孔板、喷嘴和文丘里喷嘴所要求的最短直管段长度附录D（规范性附录）计算机信号的分类及电缆选型附录E（规范性附录）信号电缆与动力电缆之间的最小距离附录F（规范性附录）仪表管材及管径的选择附录G（规范性附录）常用隔离液物理化学性质条文说明前言本标准是根据原电力工业部科学技术司《关于下达1996年制订、修订电力行业标准计划项目（第一批）》（[1996]40号文）的通知安排编制的。
本标准由电力行业热工自动化标准化技术委员会组织有关单位对SDJ 279—1990《电力建设施工及验收技术规范（热工仪表及控制装置篇）》进行修改和补充，经审查修订大纲，将标准的名称改为《电力建设施工及验收技术规范（热工自动化篇）》；修订后的标准保留了原标准中经长期实践行之有效的条款；由于新型测量仪表和控制装置以及热工自动化控制系统的出现，本标准补充增加的新条款也较多；本标准第10章所包括的调试和验收仅涉及施工安装方面应做的工作，整个系统的调试和验收另有标准规定，本标准中不再列入，以免重复。
验收标准书

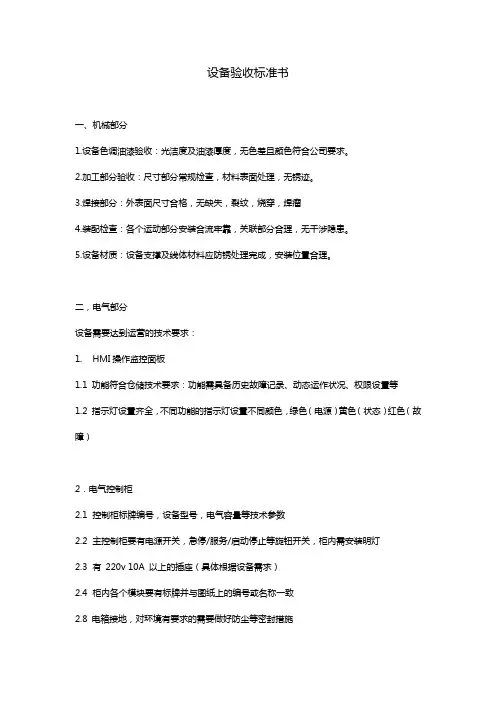

设备验收标准书一、机械部分1.设备色调油漆验收：光洁度及油漆厚度，无色差且颜色符合公司要求。
2.加工部分验收：尺寸部分常规检查，材料表面处理，无锈迹。
3.焊接部分：外表面尺寸合格，无缺失，裂纹，烧穿，焊瘤4.装配检查：各个运动部分安装合流牢靠，关联部分合理，无干涉隐患。
5.设备材质：设备支撑及线体材料应防锈处理完成，安装位置合理。
二，电气部分设备需要达到运营的技术要求：1. HMI操作监控面板1.1 功能符合仓储技术要求：功能需具备历史故障记录、动态运作状况、权限设置等1.2 指示灯设置齐全，不同功能的指示灯设置不同颜色，绿色（电源）黄色（状态）红色（故障）2．电气控制柜2.1 控制柜标牌编号，设备型号，电气容量等技术参数2.2 主控制柜要有电源开关，急停/服务/启动停止等旋钮开关，柜内需安装明灯2.3 有220v 10A 以上的插座（具体根据设备需求）2.4 柜内各个模块要有标牌并与图纸上的编号或名称一致2.8 电箱接地，对环境有要求的需要做好防尘等密封措施3.外围布线3.1 总电箱和外围连线采用线槽或纽扣式绝缘布之类的连接，不得直接使用电缆3.3 电缆，波纹管通过箱体时需使用标准接头，不能直接进入箱体3.4 线槽内穿线选择适当的软线，并预留5~10%的备用线长度3.5 电线接口，转角位置，端子头做适当防护3.7 强弱电走线，线槽要分开，避免交叉。
4.驱动部分4.1 伺服电机要有旋转方向指示，有相应的过流、过载保护，安装位置要合理，预留拆装位，电机接线盒内要单独接地线4.2 联轴节外露部分要有保护。
4.3 安装位置应该合适合理，不能影响以后维修作业。
5.外部电气模块5.1 行程开关，接近开关，电磁阀等各类光电感应开关需要布置合理，便于调试；5.2 各个模块固定牢固，要有各自的标牌、名称、编号等，与图纸一致，各标牌朝外侧，便于观察。
6 电源部分6.1 设备应能适应三相380VAC 50HZ的电网环境；6.2 直流控制电源需要选用开关电源，稳定性高；6.3 直流负载电源和直流控制电源需要分开设置。
设备采购技术协议-电气-6.6kV开关柜
6.6 KV开关柜设备技术协议目录附件1 技术规范 (3)1 总则 (3)2 设备运行与环境条件 (3)3 设备规范 (4)4 技术要求 (15)附件2 供货范围 (22)附件3 技术资料和交付进度 (30)附件4 交货进度 (32)附件5 监造、检查和性能验收试验 (33)附件6 技术服务和设计联络 (36)附件7 综合保护及测控装置技术要求 (39)附件1 技术规范1 总则1.本设备技术规范书适用于程用6.9kV高压开关柜，规范书中提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2.本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。
3.卖方未对本技术协议提出书面异议，买方则可认为卖方完全接受和同意本技术协议的要求。
如有差异，应以书面方式提出。
卖方除了满足本技术协议要求外，还应满足附件中买方合同技术要求。
4.技术规范书所使用的标准如遇与卖方执行的标准不一致时，按较高标准执行。
5.本设备技术规范书经招、卖方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
6.卖方所供设备采用KKS编码，提供设备的KKS编码清单，KKS编码规则由买方制定。
2 设备运行与环境条件2.1 厂址条件及设备运行环境项目标书参数中国标准电厂海拔950m 950m设计气温范围 2 ~42℃ 2 ~42℃电气设备按45℃环境温度设计。
全年主导风向东北风东北风基本风压0.53Kpa平均风速3m/S最大风速25m/S 29.2 m/S年平均相对湿度40% 40%年平均降雨量350~450mm 350~450mm雨水分配情况雨季10至1月雨季10至1月年平均蒸发量1800mm 1800mm2.2 地震烈度：厂区所在区域地震动峰值加速度为0.04g，地震基本烈度为小于6度区，按7度考虑2.3 系统概况：系统额定电压： 6.6kV；系统最高电压： 6.9kV；系统额定频率：50Hz；系统中性点接地方式：中性点经电阻接地；2.8 安装地点：户内；3 设备规范1 6.9kV厂用配电装置由两部分组成，一部分为真空断路器的中置式开关柜，另一部分为F-C组成的手车式开关柜。
低压柜技术协议
低压柜技术协议协议名称：低压柜技术协议一、协议目的本协议旨在规定低压柜的技术要求、产品规格、质量标准、验收程序以及双方责任，确保低压柜的设计、制造和使用符合相关标准和规范，以确保设备的安全可靠性和性能。
二、定义1. 低压柜：指用于配电系统中的低电压设备，包括低压开关柜、低压配电柜等。
2. 供应商：指为乙方提供低压柜的生产商或供应商。
3. 乙方：指需购买低压柜的购买方。
三、技术要求1. 低压柜应符合国家相关标准和规范的要求，并具备以下技术要求：a. 电气性能稳定可靠，能够正常运行并满足使用要求；b. 结构合理，易于安装和维护；c. 电器元件应选用优质材料，具备防火、防爆、防腐蚀等特性；d. 具备过载、短路、漏电等保护功能；e. 具备远程监控和控制功能；f. 具备电气隔离和安全接地保护措施。
2. 低压柜的外观要求：a. 表面应平整、光滑，无明显划痕、凹陷等缺陷；b. 柜门应能够自由开合，开合顺畅，无卡阻等现象；c. 低压柜的颜色应符合规定标准。
3. 低压柜的产品规格：a. 额定电压：根据实际需要确定；b. 额定电流：根据实际需要确定；c. 防护等级：根据实际需要确定。
四、质量标准1. 低压柜的质量应符合国家相关标准和规范的要求。
2. 供应商应提供低压柜的产品合格证明，包括但不限于以下内容：a. 产品检验报告；b. 产品合格证书；c. 产品质保书。
五、验收程序1. 供应商应按照合同约定的交货日期提供低压柜，并通知乙方进行验收。
2. 乙方应组织专业人员对低压柜进行验收，包括但不限于以下内容：a. 外观检查：检查低压柜的表面是否平整、光滑，柜门是否能够自由开合；b. 功能检查：检查低压柜的各项功能是否正常；c. 安全检查：检查低压柜的安全保护措施是否完善；d. 文件检查：检查供应商提供的产品合格证明是否齐全。
六、双方责任1. 供应商责任：a. 按照合同约定的技术要求和交货日期提供符合质量标准的低压柜；b. 提供低压柜的产品合格证明；c. 协助乙方进行低压柜的安装、调试和运行。
