电缆故障点测量
低压电缆故障检测方法

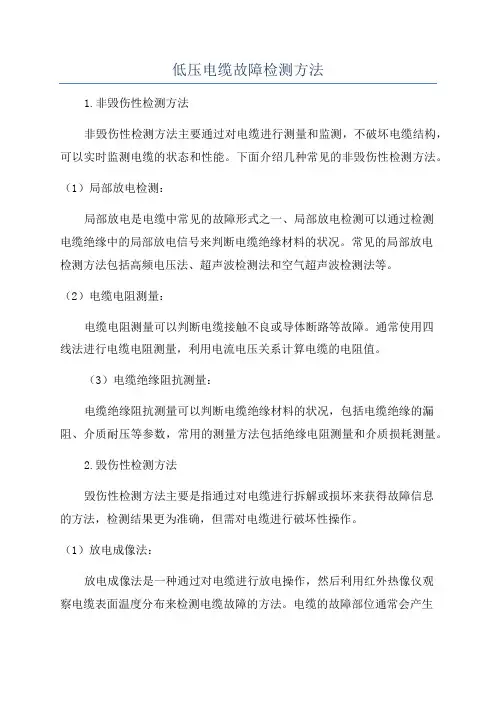

低压电缆故障检测方法1.非毁伤性检测方法非毁伤性检测方法主要通过对电缆进行测量和监测，不破坏电缆结构，可以实时监测电缆的状态和性能。
下面介绍几种常见的非毁伤性检测方法。
（1）局部放电检测：局部放电是电缆中常见的故障形式之一、局部放电检测可以通过检测电缆绝缘中的局部放电信号来判断电缆绝缘材料的状况。
常见的局部放电检测方法包括高频电压法、超声波检测法和空气超声波检测法等。
（2）电缆电阻测量：电缆电阻测量可以判断电缆接触不良或导体断路等故障。
通常使用四线法进行电缆电阻测量，利用电流电压关系计算电缆的电阻值。
（3）电缆绝缘阻抗测量：电缆绝缘阻抗测量可以判断电缆绝缘材料的状况，包括电缆绝缘的漏阻、介质耐压等参数，常用的测量方法包括绝缘电阻测量和介质损耗测量。
2.毁伤性检测方法毁伤性检测方法主要是指通过对电缆进行拆解或损坏来获得故障信息的方法，检测结果更为准确，但需对电缆进行破坏性操作。
（1）放电成像法：放电成像法是一种通过对电缆进行放电操作，然后利用红外热像仪观察电缆表面温度分布来检测电缆故障的方法。
电缆的故障部位通常会产生异常的热量，通过红外热像仪可以观察到这些异常热点，从而准确定位电缆的故障位置。
（2）剖面分析法：剖面分析法是一种将电缆截面进行切割，然后观察切面的形貌和材料结构来分析电缆故障的方法。
通过剖面分析可以直观地观察到电缆绝缘层、导体和护套等材料的断裂、破损或腐蚀情况，从而判断电缆的故障类型。
（3）接地故障测量：接地故障是电缆故障中常见的一种形式。
接地故障测量可以通过对电缆接地进行测量，如绝缘电阻测量和泄漏电流测量等，来判断电缆的接地情况和接地故障的位置。
总结起来，低压电缆故障检测方法分为非毁伤性检测和毁伤性检测两种方法。
非毁伤性检测方法主要利用测量和监测技术来判断电缆的故障情况，适用于实时监测电缆状态。
毁伤性检测方法则需要对电缆进行拆解或破坏性操作，可以获得更准确的故障信息，但电缆将无法继续使用。
电缆故障点的查找方法
文档归纳不易，仅供学习参考电缆故障点的查找方法一旦电缆绝缘被破坏产生故障、造成供电中断后，测试人员一般需要选择适宜的测试方法和适宜的仪器，按照肯定的方法来寻找故障点，今天要讲的是故障定点方法。
1.声测法该方法是在对故障电缆施加高压脉冲使故障点放电时，通过听故障点放电的声音来找出故障点的方法。
该方法比较简单理解，但由于外界环境一般比较嘈杂，干扰很大，有时很难分辩出真正的故障点的声音。
2.声磁同步法这种方法也需对故障电缆施加高压脉冲使故障点放电。
当向故障电缆中施加高压脉冲信号时，在电缆的周围就会产生一个脉冲磁场信号，同时因为故障点的放电又会产生一个放电的声音信号，由于脉冲磁场信号传播的速度比较快，声音信号传播的速度比较慢，它们传到地面时就会有一个时间差，用仪器的探头在地面上同时接收故障点放电产生的声音和磁场信号，测量出这个时间差，并通过在地面上移动探头的位置，找到这个时间差最小的地方，其探头所在位置的正下方就是故障点的位置。
用这种方法定点的最大优点就是：在故障点放电时，仪器有一个明确直观的指示，从而易于排出环境干扰；同时这种方法定点的精度较高〔<0.1m〕，信号易于理解、区分。
3.音频信号法此方法主要是用来探测电缆的路径走向。
在电缆两相间或者和金属护层之间〔在对端短路的情况下〕参加一个音频电流信号，用音频信号接收器接收这个音频电流产生的音频磁场信号，就能找出电缆的敷设路径；在电缆中间有金属性短路故障时，对端就不需短路，在发生金属性短路的两者之间参加音频电流信号后，音频信号接收器在故障点正上方接收到的信号会突然增强，过了故障点之后音频信号会明显减弱或者消逝，用这种方法可以找到故障点。
这种方法主要用于查找金属性短路故障或距离比较近的开路故障的故障点〔线路中的分布电容和故障点处电容的存在可以使这种较高频率的音频信号得到传输〕。
对于故障电阻大于几十欧姆以上的短路故障或距离比较远的开路故障，这种方法不再适用。
交联电力电缆故障点的测寻方法
交联电力电缆故障点的测寻方法
交联电力电缆故障点的测寻方法有以下几种：
1.轻微故障点测寻法：利用手持小型直流发生器进行测量，找出干线两端电压差最大的地点，即可推断出故障点的大致位置。
2.反向测量法：将故障段的另一端接受电源，并对故障段进行反向测量，通过比较反向测量值和正常测量值的不同，确定故障点的位置。
3.时间域反射法：利用高频信号在电缆中传输的时间差来确定故障点的位置，通过测量信号反射的时间和幅度变化，来推算出故障点的位置。
4.雷电位置测距法：利用雷电在电缆中短路时，产生的电磁脉冲传播速度比电缆中传播速度快的特性，来确定故障点的位置。
5.声波测距法：在电缆中注入射频信号，通过不同位置反射回来的信号延迟时间的计算，来确定故障点的位置。
该方法适用于深埋地下的电缆故障点测寻。
电缆故障查找方法
电缆故障查找方法
电缆是电力传输和通信的重要设备，但在使用过程中难免会出现各种故障。
及时准确地查找和排除故障是保障电缆正常运行的关键。
下面将介绍几种常见的电缆故障查找方法。
首先，对于电缆的绝缘故障，可以采用绝缘电阻测试的方法。
通过测量电缆的绝缘电阻值，可以判断电缆是否存在绝缘故障。
一般来说，绝缘电阻值低于一定数值就表明存在绝缘故障，可以根据测试结果进行相应的维修和更换。
其次，对于电缆的接头故障，可以采用接地测试的方法。
通过测试接头的接地情况，可以判断接头是否存在故障。
如果接地电阻过大或者接地不良，就说明存在接头故障，需要及时处理。
另外，对于电缆的线路故障，可以采用电缆定位仪进行故障查找。
电缆定位仪可以通过发送信号和接收信号的方式，准确地定位出电缆线路中的故障点，为后续的维修工作提供准确的位置信息。
此外，对于电缆的局部损坏故障，可以采用红外热像仪进行检测。
红外热像仪可以通过红外线摄像头来检测电缆表面的温度分布
情况，从而找出电缆的局部损坏点，为后续的修复工作提供依据。
最后，对于电缆的外部损伤故障，可以采用目视检查的方法。
定期对电缆进行目视检查，可以及时发现电缆的外部损伤情况，及时进行维修和更换，避免故障的扩大和影响电缆的正常使用。
总之，电缆故障的查找方法有很多种，可以根据具体的故障情况选择合适的方法进行查找和处理。
通过及时准确地排除故障，可以保障电缆的正常运行，延长电缆的使用寿命，提高电力传输和通信的可靠性和安全性。
电缆故障定位仪的使用方法

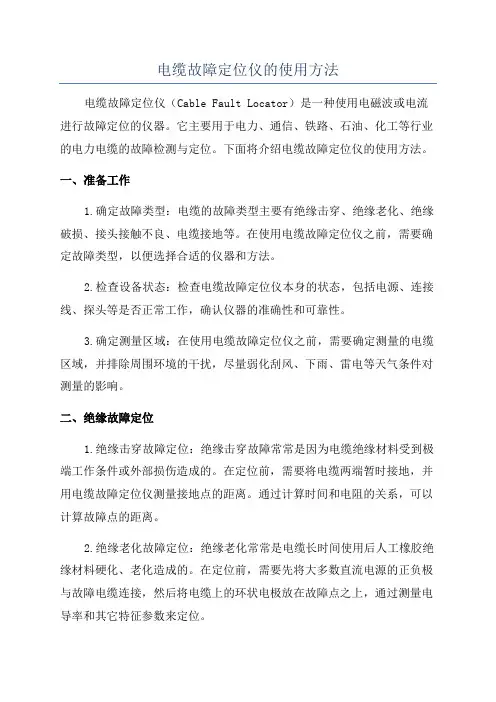

电缆故障定位仪的使用方法电缆故障定位仪（Cable Fault Locator）是一种使用电磁波或电流进行故障定位的仪器。
它主要用于电力、通信、铁路、石油、化工等行业的电力电缆的故障检测与定位。
下面将介绍电缆故障定位仪的使用方法。
一、准备工作1.确定故障类型：电缆的故障类型主要有绝缘击穿、绝缘老化、绝缘破损、接头接触不良、电缆接地等。
在使用电缆故障定位仪之前，需要确定故障类型，以便选择合适的仪器和方法。
2.检查设备状态：检查电缆故障定位仪本身的状态，包括电源、连接线、探头等是否正常工作，确认仪器的准确性和可靠性。
3.确定测量区域：在使用电缆故障定位仪之前，需要确定测量的电缆区域，并排除周围环境的干扰，尽量弱化刮风、下雨、雷电等天气条件对测量的影响。
二、绝缘故障定位1.绝缘击穿故障定位：绝缘击穿故障常常是因为电缆绝缘材料受到极端工作条件或外部损伤造成的。
在定位前，需要将电缆两端暂时接地，并用电缆故障定位仪测量接地点的距离。
通过计算时间和电阻的关系，可以计算故障点的距离。
2.绝缘老化故障定位：绝缘老化常常是电缆长时间使用后人工橡胶绝缘材料硬化、老化造成的。
在定位前，需要先将大多数直流电源的正负极与故障电缆连接，然后将电缆上的环状电极放在故障点之上，通过测量电导率和其它特征参数来定位。
3.绝缘破损故障定位：绝缘破损是电缆绝缘材料被外部因素损坏导致电缆绝缘性能降低。
在定位前，需要先将故障电缆一端接地，并使用电缆故障定位仪测量接地点的距离。
再使用强电源将故障点以外的部分加电压，通过测量电位差来定位。
4.接头接触不良故障定位：接头接触不良是电缆接头内部连接不良导致电流不能顺利通过，产生局部发热和电压降。
在定位前，需要将电缆接头内部产生的电流进行测量，通过电压差计算故障点的位置。
5.电缆接地故障定位：电缆接地是电缆绝缘材料因为一些因素造成绝缘性能不足，导致电缆与地之间的电阻变小。
在定位前，将电缆接地并使用电缆故障定位仪测量接地点的距离和电阻，通过计算距离和电阻的关系来定位故障点。
10kv电力电缆故障测寻的详细步骤

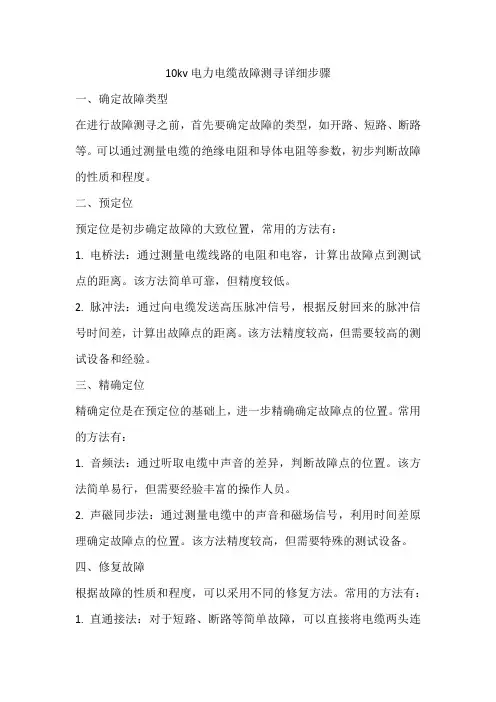

10kv电力电缆故障测寻详细步骤
一、确定故障类型
在进行故障测寻之前，首先要确定故障的类型，如开路、短路、断路等。
可以通过测量电缆的绝缘电阻和导体电阻等参数，初步判断故障的性质和程度。
二、预定位
预定位是初步确定故障的大致位置，常用的方法有：
1. 电桥法：通过测量电缆线路的电阻和电容，计算出故障点到测试点的距离。
该方法简单可靠，但精度较低。
2. 脉冲法：通过向电缆发送高压脉冲信号，根据反射回来的脉冲信号时间差，计算出故障点的距离。
该方法精度较高，但需要较高的测试设备和经验。
三、精确定位
精确定位是在预定位的基础上，进一步精确确定故障点的位置。
常用的方法有：
1. 音频法：通过听取电缆中声音的差异，判断故障点的位置。
该方法简单易行，但需要经验丰富的操作人员。
2. 声磁同步法：通过测量电缆中的声音和磁场信号，利用时间差原理确定故障点的位置。
该方法精度较高，但需要特殊的测试设备。
四、修复故障
根据故障的性质和程度，可以采用不同的修复方法。
常用的方法有：1. 直通接法：对于短路、断路等简单故障，可以直接将电缆两头连
接在一起，恢复正常的电气性能。
2. 绕接法：对于损坏较轻的故障点，可以采用绕接的方式进行修复。
3. 替换法：对于损坏严重的电缆段，需要整段替换电缆。
五、测试验收
修复完成后，需要对电缆进行测试验收，确保故障已经完全排除，电缆电气性能恢复正常。
测试内容包括绝缘电阻、导体电阻、耐压试验等。
验收合格后，方可投入使用。
电力电缆故障探测
电力电缆故障查找方法与应用电力电缆具有供电安全可靠,受自然气象条件影响少,运行和维护成本相对较少等优点,但在实际的运行中由于城市的施工,电缆附件安装工艺不良,长期过负荷运行等因素致使电缆发生故障,影响供电安全。
如何快速查找故障点,恢复电缆正常供电，是运行维护人员面临的一个挑战。
笔者总结多年的工作经验,给出以下分享。
电力电缆故障点查找一般分四步骤进行：1.故障类型判断2.故障点预定位3.路径确认4.精确定点一、故障类型判断故障判断：用万用表、兆欧表测量电缆的故障电阻，并根据故障电阻大小，判断电缆的故障性质；进一步了解该故障的原因、电缆敷设环境及运行情况等。
电缆故障类型可分为以下5种：1、开路（断线）故障：电缆有一芯或多芯导体断裂或者金属护层断裂。
断线故障一般都伴有经电阻接地的现象。
2、短路故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻低于10Ω，其中电缆的一芯或多芯对地绝缘电阻低于10Ω的故障也叫死接地故障。
3、低阻故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻大于10Ω，不高于200Ω（非标准值）。
4、高阻泄露性故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻大于200Ω。
5、高阻闪络性故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻非常高，但对电缆进行耐压试验时，当电压加到某一数值，突然出现绝缘击穿的现象。
二、故障点预定位上述故障类型分类的目的是为了选择合适的测试方法，目前电缆故障测距的常用方法主要有电桥法和波反射法（脉冲法）两种。
1、电桥法：测距方法是基于电缆沿线均匀，电缆长度与缆芯电阻成正比的特点。
并根据惠斯通电桥的原理，将电缆短路接地故障点两侧的环线电阻引入电桥回路，测量其比值。
由测得的比值和已知的电缆全长，计算出测量端到故障点的距离。
此方法需要一个截面相同长度相等的完好的相线作为测试辅助相。
适用于短路、低阻与高阻泄露性故障。
2、波反射法（脉冲法）：又分为低压脉冲法、二次（多次）脉冲法、脉冲电流法。
电力电缆故障点测试的几种方法
电力电缆故障点测试的几种方法，华天电力是电缆故障测试仪的生产厂家，15年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找电缆故障测试仪，就选华天电力。
电缆故障测试仪是通信、电力电缆施工和维护工作中的常用仪器，可以测定地下电缆及金属管线的准确位置和埋设深度，或测定架空电缆芯线障碍的准确部位。
为电缆、管线的改建扩建维修提供了方便，可减少开控地面，节省人力、物力和时间，因此是各邮电局和工矿企业必备的仪器。
电力电缆故障点测试一般包括脉冲法测试、闪络法测试、直闪法、冲闪法测试等几种方法。
电缆故障点测试注意事项：
一、脉冲法测试时，注意要甩掉局内所有设备，在最外线上进行测量。
二、使用闪络法测试时，必须将触发工作方式开关置于“闪络”位置。
三、在使用直闪法或冲闪法测试时，要注意人身安全及设备安全。
必须接好地线。
四、在闪络法测试结束后，切断电源，拆除本仪器与高压测试装置的连接线，再对高压电容器和电缆的所贮电荷进行放电。
放电时，应先加限流电阻R限制放电电流以使电流缓慢放电，待电容器上电压降低后，再直接对地放电电路中电阻为零，瞬间放电电流可高达几百安培，将发生严重的设备或人身事故。
五、在直闪法测试过程中，必须承受时注意监视故障的泄漏电流若电流突然增大，故障闪络现象未曾出现，应立即降低试验电压，改用冲闪法测试。
试述配电网电缆故障的测定和故障选线
试述配电网电缆故障的测定和故障选线配电网的电缆故障是造成停电、安全隐患以及电网负载能力下降的主要原因之一。
对电缆故障的测定和故障选线显得至关重要。
本文将对电缆故障的测定原理和方法、故障选线的意义以及常见的故障选线方法进行详细的介绍和阐述。
一、电缆故障的测定原理和方法1.测定原理电缆故障的测定是指对电缆线路中的故障进行定位和诊断的过程。
在电缆线路中，常见的故障包括绝缘击穿、短路、接触不良等。
为了准确测定故障位置，需要借助一些物理原理和测量方法。
绝缘击穿故障是指电缆的绝缘层由于电压过高或者受到外部损伤而发生击穿，导致电流通过绝缘层短路，从而引起故障。
在测定绝缘击穿故障时，常用的原理包括绝缘电阻测定、局部放电测定等。
而短路故障是指电缆导体之间或导体与地之间发生短接，导致电流异常增大，从而引起故障。
测定短路故障时，通常会采用电阻测定、电流测定等方法。
2.测定方法针对不同的故障类型，可以采用不同的测定方法。
常用的测定方法包括绝缘电阻测定、局部放电测定、交流耐压试验、直流电阻测定、电流测定等。
绝缘电阻测定是通过测量缆芯与金属护套之间的绝缘电阻来判断绝缘是否存在击穿故障。
局部放电测定是通过检测局部放电信号的幅值和频率来判断绝缘是否存在击穿故障。
交流耐压试验是通过施加交流高压，判断绝缘层的绝缘性能是否正常。
直流电阻测定是通过测量导体之间或导体与地之间的电阻值来判断是否存在短路故障。
电流测定是通过测量电缆线路中的电流值，判断是否存在短路或接触不良故障。
二、故障选线的意义故障选线是指针对电缆故障的具体情况，选择合适的修复方案和方法。
正确的故障选线可以有效地减少故障处理时间，提高电网的可靠性和安全性。
故障选线具有重要的意义。
故障选线可以准确判断故障类型和位置，有针对性地进行维修和处理。
不同类型的故障可能需要采用不同的修复方法，通过故障选线可以避免不必要的修复过程，提高维修效率。
故障选线可以帮助减少故障修复的成本。
通过对故障的准确定位和诊断，可以避免因为误判而进行不必要的修复，从而节约维修成本。
电缆故障的检测方法
电缆故障的探测方法本文综述了电缆故障的探测方法与仪器。
首先列举了电缆故障探测的传统方法并分析了传统方法的不足，然后介绍了电缆故障探测的新方法及其特点。
随着电缆用量在整个电力传输线路和因特网中所占的比例日益提高，电缆故障出现的几率越来越大。
电缆故障对生产造成的危害较大，轻者会造成单台电气设备不能运行，重者会导致整个变电所停电，所以电缆故障点的快速测定和精确定位问题变得非常重要。
一、电缆故障探测的传统方法（一）电缆故障测距的传统方法电缆故障测距的传统方法主要有以下四种：电桥法：这是电力电缆的测距的经典方法。
该方法比较简单，但需要事先知道电缆线长度等数据，且只适用于低阻及短路故障。
但是，在实际运行中，故障常常为高阻及闪络性故障，因故障电阻很高造成电桥电流很小，因此一般的灵敏度仪表很难探测。
脉冲回波法：针对低阻与断路类型的故障，利用低压脉冲反射方法来测电缆故障比起上面的电桥法简单直接，只需通过观察故障点反射与发射脉冲的时间差来测距。
测试时将一低压脉冲注入电缆，当脉冲传播到故障点时会发生反射，脉冲被反射送回到测量点。
利用仪器记录发射和反射脉冲的时间差，只需知道脉冲传播速度就可计算出故障发生点的距离。
该方法简单直观，不需知道电缆长度等原始数据，还可根据反射波形识别电缆接头与分支点的位置。
脉冲电压法。
该方法可用于测量高阻与闪络故障。
首先将电缆故障在直流或脉冲高压信号下击穿，然后通过记录放电脉冲在测量点与故障点往返一次所需的时间来测距。
脉冲电压法的一个重要优点是不必将高阻与闪络性故障烧穿，直接利用故障击穿产生的瞬时脉冲信号，测试速度快，测量过程也得到简化。
但缺点是：①仪器通过一个电容电阻分压器分压测量电压脉冲信号，仪器与高压回路有电耦合，很容易发生高压信号串人，造成仪器损坏，故安全性较差；②在利用闪测法测距时，高压电容对脉冲信号呈短路状态，需要串一个电阻或电感以产生电压信号，增加了接线复杂性，使故障点不容易击穿；③在故障放电时，特别在冲闪时，分压器耦合的电压波形变化不尖锐，难以分辨。
电缆故障查找方法

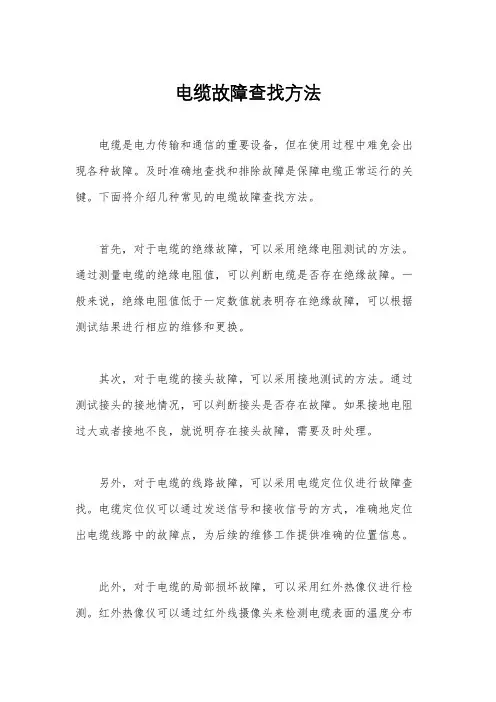

电缆故障查找方法
电缆故障的查找方法主要有以下几种：
1. 直观检查法：通过目视观察电缆外观、连接头、连接处等是否有损坏、老化、松动等情况，以及是否有明显的烧焦、破损的痕迹，从而初步排除可能存在的故障点。
2. 电阻测量法：使用电阻表或万用表对电缆的各个导线、连接头进行测量，判断其是否符合正常范围。
如果发现某个导线的电阻值异常高或异常低，就可以怀疑该导线存在断路、短路等故障。
3. 绝缘测量法：使用绝缘电阻表对电缆绝缘层进行测试，判断其是否符合正常的绝缘阻值。
如果测试结果较低，表示绝缘性能可能存在问题，需要进一步检查和修复。
4. 高频探测法：使用高频电流注入仪、高频电压法等设备对故障电缆进行高频信号注入，通过测量回路的电流和电压波形的变化，可以定位到故障的具体位置。
5. 热红外扫描法：使用热像仪对电缆进行扫描，通过检测电缆的热量分布情况，可以找到可能存在的局部过热故障点。
6. 变电站设备检测法：通过对变电站设备如断路器、隔离开关等的检测，判断
是否存在与电缆有关的故障。
例如，通过断路器的热重载测试、测量隔离开关的接触电阻等，可以判断电缆接线是否正确、电缆夹是否过紧等。
以上方法可以根据具体情况和设备的可用性选择适合的方式进行故障查找。
在使用上述方法时，应注意安全问题，避免触电或其他意外事故发生。
此外，如果遇到复杂或难以排查的故障，建议请专业的电气工程师或电缆维护人员进行故障排查和维修。
电缆断点的六种判定方法
当电缆或电缆的内部出现断点故障时，由于外部绝缘皮的包裹，很难直观的判断出断点的确定位置。
下面就给大家介绍几种如速判断电线电缆的断点的方法无损伤电缆的方法1、数字万用表法首先把具有断点的电缆的一端接在220V火线，另一端使之悬空。
调动万用表的档位使之打到交流2V电压挡。
然后从故障电缆的火线接入端开始，一只手紧握黑表笔，红表笔沿着故障电缆的绝缘层缓慢滑动。
电缆无断点处的电压值大约为0.445V左右。
当红表笔移动到某处时，万用表显示的电压值骤降为正常电压的1/10即0.04V时。
此时基本可以断定断点处在该位置向前（火线接入端）15cm处。
如果屏蔽线的屏蔽层没有损坏，那么该方法不能使用。
2、感应电笔方法首先排除断点电缆周围的电缆有电源，然后将有断点的电缆接在火线上，然后用感应电笔垂直于电缆缓慢移动，当感应电笔的交流信号消失时，即可判断断点在该检测点处，误差最多不超过10cm。
3、折线法对于较短的电缆测试断点可以采用折弯的方法，将电缆两端分别接在万用表的红黑表笔两端。
从电缆的一端开始来回折弯，如果万用表此时时通时断，那么断点处就在此处。
按照此法一直排查到断点为止。
有损伤电缆的方法1、针刺判别法这种方法是利用电缆的通断来排查电缆的断点所在。
将断点电缆上分段插入钢针，然后依次使用万用表测量通断状况。
不同处即为断点所在处。
但是该方法会破坏绝缘层，很容易在后期的电缆使用中，造成其他的问题。
专业仪表检测的方法1、另外对于地下电缆故障点的判断，可以通过音频探测仪来判断故障点。
2、对于电缆全长以及短路、断路点的判断，可以使用电缆故障遥测仪。
3、根据实际情况的不同使用不同的方法来判断断点所在，上述几种方法基本可以确定电缆断点所在。
电缆故障点测试验调试
电缆故障点测试验调试
电缆故障点的测试和调试是一个复杂的过程，需要使用专业的测试设备和技术。
以下是电缆故障点测试的一般步骤：
1.确定故障性质：在测试之前，需要确定电缆故障的性质，如开路、短路、断路等，以及故障的类型，如接地、闪络等。
这有助于选择合适的测试方法。
2.预定位：根据故障性质和类型，使用预定位技术确定故障点的大致位置。
预定位技术包括声测法、电桥法等。
3.精确定位：在预定位的基础上，使用精确定位技术确定故障点的精确位置。
精确定位技术包括脉冲反射法、时域反射法等。
4.修复故障：在精确定位后，根据故障类型和性质，采取相应的措施修复故障。
如果是开路或断路故障，需要重新连接或更换电缆；如果是短路或接地故障，需要修复或更换绝缘层。
5.调试测试：在修复故障后，需要进行调试测试，确保电缆正常运行。
调试测试包括电压、电流、电阻等参数的测试。
需要注意的是，电缆故障点的测试和调试需要使用专业的测试设备和技术，并且需要经验丰富的专业人员进行操作。
同时，在测试和调试过程中，需要注意安全问题，如避免触电等。
电缆故障探测作业指导书
电缆故障探测作业指导书【作业指导书】电缆故障探测一、引言电缆故障探测是指对电力、通信、石油、化工等行业中使用的电缆进行故障检测和定位的技术活动。
本作业指导书旨在为电缆故障探测作业提供详细的操作指导和注意事项，确保作业的安全性和准确性。
二、作业前准备1. 工具准备- 电缆故障定位仪：确保仪器正常工作，电池电量充足。
- 探测钳：检查钳口是否完好，无损伤或变形。
- 探测杆：检查杆体是否完好，无断裂或变形。
- 接地线：检查接地线是否完好，无断裂或损伤。
- 其他辅助工具：如绝缘胶带、螺丝刀等。
2. 环境准备- 作业区域：确保作业区域没有明显的危险物品或障碍物。
- 人员安排：指定专人负责操作，其他人员保持距离。
三、作业步骤1. 检查电缆- 外观检查：检查电缆外皮是否有明显的划痕、破损或磨损。
- 连接检查：检查电缆连接处是否松动或脱落。
- 绝缘检查：使用绝缘测试仪检测电缆的绝缘电阻是否符合要求。
2. 探测故障点- 接地：将接地线连接到电缆故障定位仪和接地点，确保良好接地。
- 探测钳连接：将探测钳连接到电缆故障定位仪，确保连接牢固。
- 开始探测：根据仪器使用说明，选择合适的探测模式和参数，开始探测故障点。
3. 故障定位- 信号分析：根据仪器显示的信号波形和数值，分析故障点的位置。
- 定位标记：使用绝缘胶带或其他标记物在故障点处进行标记。
4. 故障修复- 故障切除：根据故障点的具体情况，采取相应的修复措施，如切除故障段落。
- 连接修复：使用绝缘连接器或绝缘胶带进行连接修复。
- 绝缘恢复：对修复部位进行绝缘处理，确保绝缘性能符合要求。
四、注意事项1. 安全第一：在进行电缆故障探测作业时，必须严格遵守相关的安全操作规程，佩戴个人防护装备，确保人身安全。
2. 仪器操作：在使用电缆故障定位仪时，必须熟悉仪器的使用说明，正确设置参数和模式，避免误操作。
3. 环境保护：作业过程中应注意环境保护，避免对周围环境造成污染或损害。
电力电缆故障检测技术手册
电力电缆故障检测技术手册一、引言电力电缆作为输送和分配电能的重要组成部分，对电力系统的稳定运行起着至关重要的作用。
然而，由于环境因素、制造质量、安装过程等原因，电力电缆存在着潜在的故障隐患。
及时准确地检测和定位电缆故障对于电力系统的运行和维护至关重要。
本手册将介绍几种常见的电力电缆故障检测技术，并提供操作指南和注意事项，旨在帮助电力工程师们解决电缆故障问题。
二、绝缘电阻测试绝缘电阻测试是一种常用的电缆故障检测方法，它通过测量电缆绝缘材料的电阻值来判断绝缘状况。
具体操作方法为：首先断开电缆两端的电气连接，接着将测试仪对接至电缆的两个测点，进行电阻测试。
测试结果将会显示电缆的绝缘电阻值，根据标准值可以判断电缆是否存在绝缘故障。
在进行测试时，需要注意保持测试环境的干燥和地线的可靠连接。
三、局部放电检测局部放电是电缆设备中常见的故障形式，也是导致电缆故障和老化的主要原因之一。
通过局部放电检测技术可以及早发现潜在的故障点，并进行修复或更换。
局部放电检测一般分为在线检测和离线检测两种方式。
在线检测方法主要包括高频电流变压器法和电磁波法，离线检测方法主要包括超声波和雷电冲击法。
根据具体情况选择适合的检测方法，并按照相关操作步骤进行检测工作。
四、电容补偿法电容补偿法是一种常用的电缆故障定位方法，它通过测量电缆周围的电容值来确定故障点的位置。
具体操作方法为：将电容检测仪对接至待测电缆的两个测试端口，对电缆进行扫描和测量，得到电缆各个部分的电容值。
通过比较不同位置的电容值，可以准确地确定故障点的位置。
在实际操作中，需要注意选择合适的测试频率和电容补偿系数，以及保持测试环境的稳定。
五、低频反射法低频反射法是一种用于电缆故障定位和判断的有效方法。
它利用低频脉冲信号在电缆中传播的特性，测量脉冲信号的到达时间来确定故障点的位置。
具体操作方法为：将测试仪对接至电缆的一端，发送低频脉冲信号，并测量信号从故障点反射回来的时间。
根据时间差值可以计算出故障点的距离。
电缆故障点的四种实用测定方法
电缆故障点的四种实用测定方法一、电缆故障的种类与判断无论是高压电缆还是低压电缆，在施工、安装和运行过程中，故障往往是由短路、过载运行、绝缘老化或外力损坏引起的。
电缆故障分为三类：接地、短路和断开。
三芯电缆故障类型主要包括以下几个方面：单芯或双芯接触；两相铁芯之间短路；三相芯线完全短路；单相芯线断开或多相线断开。
对于直接短路或断线故障，可使用万用表直接测量和判断。
对于间接短路和接地池故障，可使用兆欧表遥测芯线之间或芯线与地面之间的绝缘电阻，并根据其电阻值确定故障类型。
2、电缆故障点的确定方法1、测声法所谓测声法就是根据故障电缆放电的声音进行查找，该方法对于高压电缆芯线对绝缘层闪络放电较为有效。
此方法所用设备为直流耐压试验机。
电路接线如图1所示，其中syb为高压试验变压器，c为高压电容器，zl为高压整流硅堆，r为限流电阻，q 为放电球间隙，l为电缆芯线。
当电容器c充电到一定电压值时，球间隙对电缆故障芯线放电，在故障处电缆芯线对绝缘层放电产生\滋、滋\的火花放电声，再在杂噪声音最小的时候，借助耳聋助听器或医用听诊器等音频放大设备进行查找。
查找时，将拾音器贴近地面，沿电缆走向慢慢移动，当听到\滋、滋\放电声最大时，该处即为故障点。
使用该方法一定要注意安全，在试验设备端和电缆末端应设专人监视。
2.电桥法电桥法是用双臂电桥测量电缆芯线的直流电阻，然后精确测量电缆的实际长度，并根据电缆长度与电阻的正比例关系计算故障点。
该方法适用于电缆芯线间直接短路或短路点接触电阻小于1Ω的情况，判断误差一般不大于3m，故障点接触电阻大于1Ω的情况下，可采用增加烧穿电压的方法将电阻降低到1Ω，然后按此方法测量。
测量电路首先测出芯线a与b之间的电阻r1，则r1＝2rx＋r，其中r为a相或b相至故障点的一相电阻值，r为短接点的接触电阻。
再就电缆的另一端测出a’和b’芯线间的直流电阻值r2，则r2＝2r（l－x）＋r，式中r（l－x）为a’相和b’相芯线至故障点的一相电阻值。
电缆故障测试检测查找仪器使用方法简版修正
电缆故障测试检测查找仪器使用方法简版修正1.仪器准备-将仪器放置在平稳的工作台上，插上电源线并接通电源。
-确认仪器屏幕显示正常，没有任何故障提示。
2.连接电缆-将待测电缆断开，分割成两段。
-将仪器的发射端与一个电缆段的一端相连，并确保连接牢固。
-将仪器的接收端与另一个电缆段的一端相连，并确保连接牢固。
3.开始测试-按下仪器上的开机按钮，待仪器启动完成。
-在操作界面上选择故障定位模式，如电压法、电流法或时间域反射法等。
-设置适当的测试参数，如电流大小、测试时间等。
-点击“开始测试”按钮，仪器将开始检测故障。
4.故障定位-仪器会实时显示测试结果，包括故障位置、类型及距离等信息。
-根据仪器显示的故障位置，可采取相应的维修措施，如挖掘地面找到电缆，修理或更换电缆等。
5.完成测试-完成一次故障定位后，点击“停止测试”按钮，仪器将停止测量。
-断开电缆连接，将仪器关机，并拔掉电源线。
-将仪器放回存放位置，保证仪器的安全。
注意事项：-在操作仪器之前，请仔细阅读使用说明书，熟悉仪器的功能和操作流程。
-在测试过程中，需要确保测试操作区域没有其他人员，以免发生安全事故。
-操作过程中要注意操作规范，防止仪器受到外界干扰，影响测试结果的准确性。
总结：电缆故障测试检测查找仪器的使用方法较为简单，主要包括仪器准备、连接电缆、开始测试、故障定位和完成测试等步骤。
仪器操作人员只需熟悉仪器的功能和操作流程，按照说明书进行操作即可。
在测试过程中，要注意操作规范和安全性，以保证测试结果的准确性。
电缆故障检测的原理和方法
电缆故障检测的原理和方法
电缆故障检测的原理和方法可以分为以下几种：
1. 绝缘电阻测量法：通过测量电缆绝缘电阻的大小来判断绝缘的健康状况。
原理是在绝缘电阻正常的情况下，电流只能通过绝缘层进行闭合，而当出现故障时，电流会通过绝缘层以外的通路，导致绝缘电阻减小。
2. 波形分析法：通过分析电缆上的电压或电流波形，来检测故障的位置和性质。
例如，可以通过观察电缆的波形变化来判断是否存在短路或接地故障。
3. 时间域反射法：利用脉冲反射原理，在电缆两端施加电信号并观察反射信号，通过测量反射信号的延时和幅度来判断电缆故障的位置和性质。
4. 频域反射法：利用频域特性来检测电缆故障。
当电缆出现故障时，会导致信号的频谱发生变化，通过对比坏缆和好缆的频谱分布，可以确定故障的位置和性质。
5. 火花频率法：通过在维持火花频率恒定的条件下，改变火花的位置和时间，用以判断绝缘故障发生的位置。
6. 红外热像法：利用红外热像仪来检测电缆故障。
当电缆出现局部过热时，会产生明显的热辐射，通过热像仪可以直观地观测到这种热辐射，从而定位故障点。
这些方法可以单独或结合使用，根据不同的故障情况和要求选择相应的检测方法。
需要注意的是，电缆故障检测需要专用的仪器设备和专业的操作技术。
高压电缆接地故障点查找方法
高压电缆接地故障点查找方法摘要：一、高压电缆接地故障点查找方法概述二、高压电缆接地故障原因及危害三、高压电缆接地故障点查找流程1.初步检查2.故障点定位3.故障点确认四、常用高压电缆接地故障检测技术1.电桥法2.跨步电压法3.音频信号法4.直流电阻法5.交流电流法五、案例分析六、高压电缆接地故障预防与处理措施正文：一、高压电缆接地故障点查找方法概述高压电缆接地故障是指高压电缆的绝缘层或保护层发生破损，导致电缆的金属导体与地面接触，从而形成电流泄漏的现象。
接地故障不仅会影响电缆的正常运行，还可能对设备和人员造成安全隐患。
因此，掌握高压电缆接地故障点的查找方法显得尤为重要。
二、高压电缆接地故障原因及危害高压电缆接地故障的原因主要有：电缆质量问题、施工不当、外部损伤、环境因素等。
故障会导致电缆线路的电流分布不均，使电缆温度升高，严重时可能引发火灾；同时，接地故障还可能对周围的设备和人员造成电磁干扰和触电风险。
三、高压电缆接地故障点查找流程1.初步检查：通过对故障电缆进行外观检查，了解故障现象，判断故障类型和范围。
2.故障点定位：采用电桥法、跨步电压法等初步确定故障点的位置。
3.故障点确认：通过音频信号法、直流电阻法等方法精确确定故障点。
四、常用高压电缆接地故障检测技术1.电桥法：通过测量电缆绝缘电阻的变化，判断故障点位置。
2.跨步电压法：在故障电缆两侧施加直流电压，测量电压分布，从而确定故障点。
3.音频信号法：利用高压电缆的传输特性，通过分析音频信号的变化查找故障点。
4.直流电阻法：测量电缆故障点的直流电阻，与正常部位对比，判断故障点。
5.交流电流法：通过检测电缆故障点处的交流电流，分析故障特性。
五、案例分析以某220kV高压电缆为例，采用跨步电压法和音频信号法进行故障检测。
首先，对电缆进行初步检查，发现电缆的一端存在发热现象。
接着，在电缆两侧施加直流电压，测量电压分布，发现故障点位于电缆的中间段。
然后，利用音频信号法对故障点进行精确定位，最终确定故障点位置。
对电缆故障点进行检测需要哪几步？
对电缆故障点进行检测需要哪几步？电缆是电力传输和信号传输的紧要设备，但由于长期使用和环境因素的影响，电缆可能会显现故障。
电缆故障点的检测是保证电网运行稳定和设备安全的紧要手段。
那么，在对电缆故障点进行检测时需要哪几步呢？接下来将从以下方面进行介绍。
1. 排出设备故障在进行电缆故障点检测前，需要确认设备本身不存在故障。
由于有时候设备自身的问题也会导致电缆故障。
例如，电源接头松动、绝缘不良、保护装置失效等。
假如不先排出设备故障，直接去检测电缆，就可能把原来无关的问题也算作电缆故障，挥霍时间和资源。
2. 确认故障类型在电缆显现故障时，常见的问题包括断线、短路、接地等。
因此，在进行电缆故障点检测前，需要通过现场试验和故障分析手段确定故障类型。
这是确定后续检测步骤的关键，由于不同类型的故障点会有不同的检测方式。
3. 找到故障位置确定了故障类型后，就需要通过确定的检测手段来找到故障点的位置。
这也是电缆故障点检测中比较多而杂的一步。
可以接受以下方式来定位故障点：•电缆臂长比法：通过测量电缆两端到故障点处的长度，计算出故障点的位置。
•运行波法：通过测量电缆两端的运行波形，通过波形的变化来定位故障点。
•局部放电法：通过检测局部放电信号来确定故障点位置。
这种方法通常用于接头故障的检测。
4. 确认故障段确定了故障点后，还需要确认故障点所在的电缆段。
由于电缆安装的现场可能比较多而杂，导致故障点之前、之后的电缆段存在确定的影响。
为了避开二次故障，还需要对电缆段进行初步检测，确认是否存在其他问题。
5. 确认电缆绝缘老化程度在找出电缆故障点后，还需要确认该故障是否与电缆绝缘的老化程度有关。
假如电缆已经过度老化，可能需要更换设备或进行绝缘改造，以提高设备安全性。
综上所述，对于电缆故障点的检测，需要先排出设备故障，确认故障类型，找到故障位置并确认故障段，最后确认电缆绝缘老化程度。
每个步骤都需要依据实际情况进行实在操作，从而保证电缆故障点的精准检测和解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测定电缆故障点的实用方法
时间:2010-07-30 来源:北极星电力网作者:中国国家电缆网点击:26次
一、电缆故障的种类与判断
无论是高压电缆或低压电缆，在施工安装、运行过程中经常因短路、过负荷运行、绝缘老化或外力损坏等原因造成故障。
电缆故障分为接地、短路、断线三类。
三芯电缆故障类型主要有以下几方面：一芯或两芯接触;二相芯线间短路;三相芯线完全短路;一相芯线断线或多相断线。
对于直接短路或断线故障用万用表可直接测量判断，对于非直接短路和接池故障，用兆欧表遥测芯线间绝缘电阻或芯线对地绝缘电阻，根据其阻值可判定故障类型。
二、电缆故障点的查找方法
1、测声法
所谓测声法就是根据故障电缆放电的声音进行查找，该方法对于高压电缆芯线对绝缘层闪络放电较为有效。
此方法所用设备为直流耐压试验机。
电路接线如图1所示，其中SYB为高压试验变压器，C为高压电容器，ZL为高压整流硅堆，R为限流电阻，Q为放电球间隙，L为电缆芯线。
当电容器C充电到一定电压值时，球间隙对电缆故障芯线放电，在故障处电缆芯线对绝缘层放电产生"滋、滋"的火花放电声，再在杂噪声音最小的时候，借助耳聋助听器或医用听诊器等音频放大设备进行查找。
查找时，将拾音器贴近地面，沿电缆走向慢慢移动，当听到"滋、滋"放电声最大时，该处即为故障点。
使用该方法一定要注意安全，在试验设备端和电缆末端应设专人监视。
2、电桥法
电桥法就是双臂电桥测出电缆芯线的直流电阻值，再准确测量电缆实际长度，按照电缆长度与电阻的正比例关系，计算的故障点。
该方法对于电缆芯线间直接短路或短路点接触电阻小于1Ω的故障，判断误差一般不大于3m，对于故障点接触电阻大于1Ω的故障，可采用加高电压烧穿的方法使电阻降至1Ω以下，再按此方法测量。
测量电路如图2所示，首先测出芯线a与b之间的电阻R1，则R1=2RX+R，其中R为a相或b相至故障点的一相电阻值，R为短接点的接触电阻。
再就电缆的另一端测出a''"和b"''芯线间的直流电阻值R2，则
R2=2R(L-X)+R，式中R(L-X)为a''"相和b"''相芯线至故障点的一相电阻值。
测完R1与R2后，再按图3所示电路将b''"与C"''短接，测出b、c两相芯线间的直流电阻值，则该阻值的1/2为每相芯线的电阻值，用RL表示。
RL=RX+R(L-X)，由此可得出故障点的接触电阻值：R=R1+R2-2RL。
因此，故障点两侧芯线的电阻值可用下式表示：RX=(R1-R)/2，R(L-X)=(R2-R)/2。
RX、R(L-X)、RL三个数值确定后，按比例公式即可求出故障点距电缆端头的距离X或(L-X)：X=(RX/RL)L，(L-X)=(R(L-X)/RL)L，式中L为电缆的总长度。
采用电桥法时应保证测量精度，电桥连接线要尽量短，经径要足够大，与电缆芯线连接要采用压接或焊搂，计算过程中小数位要全部保留。
3、电容电流测定法
电缆在运行中，芯线之间、芯线对地都存在电容，该电容是均匀分布的，电容量与电缆长度呈线性比例关系，电容电流测定法就是根据这一原理进行测定的，对于电缆芯线断线故障的测定非常准确。
测量电路如图4所示，使用设备为
1～2kVA单相调压器一台，0～30V、0.5级交流电压表一只，0～100mA、0.5级交流毫安表一只。
测量步骤：
(1)首先在电缆首端分别测出每芯线的电容电流(应保持施加电压相等)Ia、Ib、Ic的数值。
(2)在电缆的末端再测量每相芯线的电容电流Ia''''、Ib''''、Ic''''的数值，以核对完好芯线与断线芯线的比容之比，初步可判断出断线距离近似点。
(3)根据电容量计算公式C=1/2πfU可知，在电压U、频率f不变时C与I 成正比;因为工频电压的f(频率)不变，测量时只要保证施加电压不变，电容电流之比即为电容量之比。
设电缆全长L，芯线断线点距离为x，则Ia/Ic=L/x，x=(Ic/Ia)L。
测量过程中，只要保证电压不变，电流表读数准确，电缆总长度测量精确，其测定误差比较小。
4、零电位法
零电位法也就是电位比较法，它适应于长度较短的电缆芯线对地故障，应用此方法测量简便精确，不需要精密仪器和复杂计算，其接线如图5所示。
测量原理如下：将电缆故障芯线与等长的比较导线并联，在两端加压E时，相当于在两个并联的均匀电阻丝两端接了电源。
此时，一条电阻丝上的任何一点和另一条电阻丝上的对应点之间的电位差必然为零。
反之，电位差为零的两点必然是对应点，因为微伏表的负极接地，与电缆故障点等电位，所以，当微伏表的正极在比较导电上移动至示值为零时的点与故障点等电位，即故障点的对应点。
图5中K为单相闸刀开关，E为6V蓄电池或4节1号干电池，G为直流微伏表，测量步骤如下：
(1)先在b和c相芯线上接上电池E，再在地面上敷设一根与故障电缆长度相等的比较导线S，该导线要用裸铜线或裸铝线，其截面应相等，不能有中间接头。
(2)将微伏表的负极接地，正极接一根较长的软导线，导线另一端要求在敷设的比较导线上滑动时能充分接触。
(3)合上闸刀开关K，将软导线的断头在比较导线上滑动，当微伏表指示为零时的位置即为电缆故障点的位置。
