17型车钩
17号车钩结构与原理介绍
17号车钩的三态
三态作用
闭锁位置
开锁位置
全开位置
1、闭锁位置
• 车辆连挂后,车钩必须处于闭锁位置才能传递牵引力。 • 当钩舌转动到闭锁位时,锁铁坐于钩舌尾部的座锁台 上,钩舌不能绕钩舌销转动打开。此为闭锁位置。
2、开锁位置
• 两连挂着的车辆欲分开时,必须有一个车钩处于开锁位置。 • 提起车钩提杆手柄,带动锁铁上升到一定的高度,此 时放下钩提杆,锁铁停留在钩舌推铁的座锁面上,此时钩 舌不能自动打开,如果钩舌受到牵引力就能绕钩舌销转动, 此为开锁位置。
• 3、钩尾销孔裂纹
钩尾销裂纹大部分发生 在圆销孔牵引弧面的中部区 域,分别沿销孔的轴向和径 向延伸,发现的最长裂纹长 度可达100mm. 17 17型车钩在运用中承受 较大的车钩力和钩尾销孔淬 硬层硬度梯度大是钩尾销孔 裂纹的主要原因。
五、注意事项
• 1、 不得借助车钩抬起重车; • 2、 为了保证车钩系统的性能及作用 ,车钩系统及零部件的检修和生产应 获得铁道部主管部门的认证许可。 • 3、 车辆连挂时,车钩应正位或在车 辆纵向中心线的同侧。 • 4、 车钩闭锁后,应检查闭锁指示孔 ,确认车钩闭锁。
• 8、连挂性能好: 17型车钩可与我国现有铁路机车车辆使用 的13号车钩、13A型车钩及15号车钩等正常连 挂使用。
三、17号车钩工作原理
• 车钩作用:实现连挂和传递牵引力及冲击力,使车辆保持 一定距离 • 牵拉时作用力传递 :车钩→钩尾销→钩尾框→后从板→ 缓冲器→前从板→前从板座→牵引梁 • 冲击时作用力传递:车钩→前从板→缓冲器→后从板→后 从板座→牵引梁
The end!
谢谢观看!
17号车钩
Hale Waihona Puke 目录结构组成结构特点
17型车钩钩尾框限位挡裂损原因分析
17型车钩钩尾框限位挡裂损原因分析摘要:本文旨在从原因分析的角度,阐述17型车钩钩尾框限位挡裂损情况,勾勒出其可能的原因,并提出相应的解决方案。
关键词: 17型车; 钩钩尾框; 限位挡裂损; 原因分析正文:17型车是一种多用途的运输工具,由于其结构特殊,容易受到各种外力影响而造成损坏,特别是在钩钩尾框限位挡裂损情况上,可能损害到车辆的安全性。
针对该问题,本文从原因分析的角度,阐述其可能原因,包括:1)自身设计缺陷:钩钩尾框太薄,不能承受超出规定力量的影响;2)使用环境:由于钩钩尾框太轻,遇到风力的影响更易造成损伤;3)使用方式不当:如不恰当的安装、使用及维护操作,都会引起损坏。
根据以上原因,为此应采取积极有效措施,保证17型车钩钩尾框限位挡裂损情况的安全性:1)加大厚度:对钩钩尾框整体进行厚度上的提升,以提高其结构强度;2)环境卫生:建立一定的环境卫生、安全条件,减少外力的影响;3)依法使用:在安装、使用和维护17型车时,应遵守国家的法律法规,确保安全性。
综上所述,17型车钩钩尾框限位挡裂损情况可能是由于其自身设计缺陷、使用环境不稳定或使用方式不当引起的,应采取积极措施,加大其厚度,建立一定的环境卫生、安全条件,并确保依法使用,以期保证17型车钩钩尾框限位挡裂损情况的安全性。
为了确保17型车钩钩尾框限位挡裂损情况的安全性,应科学、合理地进行设计。
在设计中要考虑诸多因素,包括使用环境因素、重量受力情况、精密机械部件及材料性能等。
设计时要根据具体情况,合理选择材料,确保设备具有较高的抗静态及动态影响能力。
在安装、使用和维护钩钩尾框时,应制定安全操作规程,建立良好的安全环境,同时仔细检查并经常维护以保障安全性。
如果17型车的钩钩尾框损坏或者出现异常情况,应及时采取措施进行改正,尽量避免出现安全事故。
此外,应定期对车辆的安全性进行测试,以确保17型车的安全性,为行驶人员提供安全保障。
综上所述,17型车钩钩尾框限位挡裂损情况安全问题应认真解决,因此,必须采取科学、正确的方法进行设计,定期进行安全检测,严格按照安装、使用和维护规程进行操作,并及时处理损坏的部件,以确保17型车钩钩尾框限位挡裂损情况的安全性。
17号车钩检测图示资料

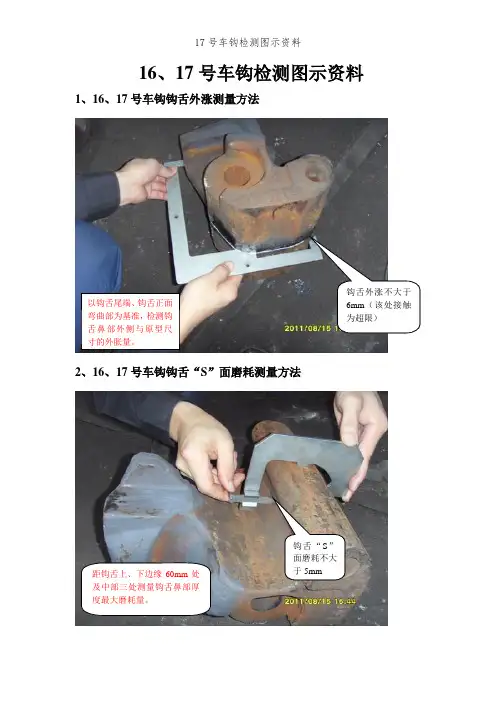

16、17号车钩检测图示资料1、16、17号车钩钩舌外涨测量方法2、16、17号车钩钩舌“S ”面磨耗测量方法钩舌“S ”面磨耗不大于5mm钩舌外涨不大于6mm (该处接触为超限)距钩舌上、下边缘60mm 处及中部三处测量钩舌鼻部厚度最大磨耗量。
以钩舌尾端、钩舌正面弯曲部为基准,检测钩舌鼻部外侧与原型尺寸的外胀量。
3、16、17号车钩钩舌锁面测量方法4、16、17号车钩钩舌销与钩舌销孔间隙测量方法(上下测量2处)钩舌锁面磨耗不大于3mm(原型163mm,不小于160mm)钩舌销与钩舌销孔不大于6mm (按短径计算)检测钩舌尾部后面至钩舌锁面的距离。
5、16、17号车钩钩舌承台坐入量测量方法6.1、16、17号车钩钩舌销孔直径磨耗测量方法(上下测量各2处)6.2、16、17号车钩钩舌销孔直径磨耗测量方法(上下测量各2处)钩舌承台磨耗深度不小于45mm原型42+0.5钩舌销孔直径磨耗不大于3mm (即不大于45+0.5mm )按理来说:用游标卡尺深入钩舌销孔内10mm 处分别检测上、下钩耳孔的长径、短径。
7、16、17号车钩上钩耳孔长径测量方法(16、17号为无衬套)8、16、17号车钩下钩耳长径测量方法(16、17号为无衬套)原型42+0.5 钩舌销孔直径磨耗不大于3mm (即不大于45+0.5mm )原型45.5mm 车钩上钩耳长径磨耗不大于48.5mm(磨耗不大于3mm)按理来说:用游标卡尺深入钩舌销孔内10mm 处分别检测上、下钩耳孔的长径、短径。
原型45.5mm,下钩耳磨耗长径不大于48.5mm(磨耗不大于3mm)9、16、17号车钩上钩耳孔短径测量方法(下钩耳测量方法同示)原型44mm,上钩耳磨耗短径不大于47mm(磨耗不大于3mm)10、16、17号车钩钩舌销与上钩耳孔间隙测量方法(辅修7mm)钩舌销与上钩耳孔间隙磨耗不大于6mm(按短径计算)11、16、17号车钩钩舌销与下钩耳孔间隙测量方法钩舌销与下钩耳孔间隙磨耗不大于6mm(按短径计算)12、16、17号车钩下锁销杆防跳台磨耗测量方法13、16、17号车钩钩舌推铁变形测量方法14、16、17号车钩钩锁铁磨耗测量方法下锁销杆防跳台磨耗不大于1mm钩舌推铁变形不大于1.5mm15、16、17号车钩钩锁铁检查16、16、17号车钩钩舌与上钩耳间隙测量方法原型84+1 -0.5钩锁铁立面磨耗不大于2mm止动块作用良好,铆钉无松动钩锁止动块铆钉轴直径磨耗不大2mm ,检测下锁销轴磨耗处最小剩余直径测量钩锁锁面的最大磨耗深度上钩耳与钩舌间隙不大于10mm17、17号车钩下锁销防跳性能检查(借助外力测量下锁销顶面与钩舌座锁台(即承台下面)搭接量)6.5~14.5mm下锁销顶面与钩舌座锁台搭接量(防跳保护值)6.5~14.5mm18、16、17号车钩提钩杆与提钩杆间隙测量方法提钩杆与提钩杆间隙磨耗不大于2mm19、16、17号车钩下插销链“B”部测量方法下插销链“B部”间隙不大于8mm20、16、17号车钩下锁销杆防跳性能检查方法(用右手将下锁销杆向上托起,使下锁销杆防跳台与钩体的防跳面贴靠,同时左手使其向车钩解锁方向加力,下锁销杆不得转动,锁铁不得上升。
17号车钩结构与原理介绍
17号车钩结构与原理介绍
车钩的基本原理是通过机械装置将车厢联挂在一起。
一般来说,17
号车钩由三个部分组成:主体、按钮和钩具。
主体部分是车厢前端装置的核心部件,它包括连接杆、钩头、挂耳等
结构。
主体部分的设计需要考虑联挂的牵引力、防撞性能和安全性能。
主
体通常由高强度钢材制成,以确保其强度和稳定性。
按钮是车钩的操控装置,用于控制车钩的运行和操作。
按钮通常位于
车厢的司机室或乘客车厢的中央位置,并通过电线连接到车钩的主体部分。
当车钩需要联挂或分离时,驾驶员或列车员可以按下按钮来控制车钩的操作。
钩具是车钩的关键部分,用于连接两个车厢。
钩具一般由合金钢材或
高强度钢材制成,以确保其强度和耐久性。
钩具通常包括一个主钩和一个
副钩,主要用于连接和固定车厢。
17号车钩的工作原理是通过按钮控制车钩的运动,并通过钩具将车
厢联挂在一起。
当需要联挂或分离车厢时,驾驶员或列车员按下按钮,控
制车钩的动作。
车钩的运动主要通过连接杆和钩头的连接来实现。
当按钮
被按下时,控制装置会向车钩发送信号,触发钩具的运动。
钩具会打开或
关闭,允许车厢的联挂或分离。
总之,17号车钩是中国铁路运输中关键的装置,用于联挂和分离车厢。
它是通过主体部分、按钮和钩具来实现的。
工作原理是通过按钮控制
车钩的运动,并通过钩具将车厢联挂在一起。
车钩的设计和安装需要考虑
牵引力、安全性和稳定性等因素。
关于货车车钩三态作用的研讨及其故障分析
关于货车车钩三态作用的研讨及其故障分析铁路货车的连接或分离由车钩来实现,车钩具有闭锁、开锁、全开三种位置,也就是车钩三态作用。
如果货车车钩三态作用不良,尤其是闭锁不良,将严重影响车辆的使用,极有可能造成列车分离的事故,严重影响铁路安全和生产秩序,因此有必要对货车车钩的三态作用及故障进行分析。
一、车钩三态作用分析(以17型车钩为例)1、闭锁位置车辆连挂后,两个车钩只有处于闭锁位置才能传递牵引力。
在全开位时,将钩舌慢慢地向钩腔内推动,钩锁以自身重量落于钩舌尾部与钩头侧壁之间,此时锁铁处于最低位置,锁铁后侧的后坐锁面坐落在钩舌推铁坐锁面上,钩舌尾部受锁铁阻挡,而锁铁的另一侧受钩腔内壁阻挡,钩舌被锁住不得转动,使钩舌不能张开,车钩处于闭锁位置。
见图1。
图1 车钩闭锁位示意图2、开锁位置两连挂着的车辆欲分开时,应有一个车钩处于开锁位置。
在闭锁位时轻轻提起钩提杆,使锁销离开防脱(跳)位置,将钩锁提起,使钩锁脚支在锁座上,放下钩提杆,钩锁仍未落下,钩舌也未移动,车钩处于开锁位置,此时将钩舌稍稍往外一拉,钩舌须能立即张开。
见图2。
图2 车钩开锁位示意图3、全开位置在车辆彼此连挂之前,应有一个车钩处于全开位置,才能达到自动连挂的目的。
持续扳动钩提杆至极限位置,钩舌绕钩舌销转动打开。
车钩处于全开位置,见图3。
图3 车钩全开位示意图二、车钩三态故障现象1、闭锁不良故障现象:用手轻轻推钩舌时,钩舌能转到完全闭合的位置,但钩锁不能顺利地落到锁定位置。
或钩舌根本不能转动到闭合的位置。
上锁提落下后,上锁提下平面与锁销孔上平面接触不良,形成假落锁。
2、开锁不良故障现象:用手缓慢提起钩提杆时,使闭锁位的钩锁抬高到钩舌尾部以上,然后将钩提杆回转并放松,这时钩锁开锁座锁面不能坐落在钩舌推铁上,上锁提落入上锁销孔。
3、全开不良故障现象:当用手提起钩提杆时,钩舌旋转不易达到全开最大位,需用手搬动钩舌后才能达到全开位。
三、车钩三态故障原因分析1、钩锁接触面及钩舌尾部磨耗后堆焊过多,使钩锁不能落下;防跳部分磨耗失去防跳作用,在运行时收到振动就容易自动开锁。
铁路货车17型车钩的常见故障调查与分析
铁路货车17型车钩的常见故障调查与分析摘要:随着我国铁路货车重载提速发展,70t级及以上货车的大量使用,特别是17型车钩做为铁路货车的现行提速重载的主型车钩,在检修过程中发现的17型车钩故障逐年递增,影响了铁路货物运输的有序进行,并在一定程度上制约了重载提速的进一步发展。
本文对铁路货车17型车钩的常见故障原因进行了分析,提出了处理方法及改进建议,目的是降低17型车钩的故障率,从而确保车辆的正常运行和铁路运输的安全发展。
关键词:17型车钩;常见故障;调查分析17型车钩是近年来生产使用的新型车钩,无论从设计原理、功能作用以及安全可靠性等各方面来看,它的品质都大大优于传统的13号、13A及13B型下作用车钩。
在目前的运用中,车辆在运行的过程中17型车钩发生车钩故障的现象时有发生,对运输安全生产造成一定的影响。
找出原因制定措施,杜绝此类故障的发生,保证运输生产安全是一件紧迫的任务,积极分析原因,制定措施,从而保证车辆的运用安全。
一、17型车钩常见故障原因分析1.钩尾销孔裂纹原因分析(1)运用工况分析。
随着列车牵引吨位的不断提升以及长交重载、超偏载的影响,车辆运行时受到各个方向的冲击力不断加大,再加上机车操纵的不确定因素,导致车钩力较以前增加,使17型车钩的运用工况更加恶劣。
同时由于线路工况的随机性,使车钩缓冲部分装置的受力情况变得更加复杂,材质疲劳速度加快,从客观上加大了钩尾销孔裂纹故障发生的几率。
钩尾销孔裂纹大部分发生在圆销孔牵引弧面的中部区域,分别沿销孔的轴向和径向延伸,发现的最长裂纹长度可达100mm。
(2)车钩的内部缺陷。
经过对17型车钩运用工况和钩尾销孔牵引弧面淬火工艺的分析,17型车钩在运用中承受较大的车钩力和钩尾销孔淬硬层硬度梯度大是钩尾销孔裂纹的主要原因。
作为铸钢配件,少数车钩的内部或表面存在一些缺陷是不可避免的,如气孔、夹渣、缩松等。
铸钢配件如果存在铸造缺陷,势必导致其受力截面的应力不均匀,当冲击力过大时使得铸造缺陷部位出现应力集中现象,从而易导致裂纹的出现,在运用工况变化时造成裂纹的扩展。
17型车钩闭锁位及全开位检测作业指导书
序号 1
名称
17 型钩舌与钩腕内侧距离
闭锁位置 全开位置
限度(mm)
≤100 ≥222
备注
二、检测作业示意流程图
测量准备 确认信号 检测测量 整理工具 台帐记录
三、作业程序、标准及示范
1.测量准备
检查闭锁位钩舌与钩体正面距离量规、全开位钩舌与钩腕内侧距离量规外
观技术状态良好,检定标记(或量规鉴定合格证)不过期。
至最大位置,易造成测量数据不准确。防止措施:钩锁上升到最高位置时,须
用力向外扳动钩舌,再进行测量。
5.整理工具
要求轻拿轻放、不磕碰闭锁位钩舌与钩体正面距离量规、全开位钩舌与钩
腕内侧距离量规;擦拭完后,按规定恢复原状并放置在规定位置。
6.台帐记录
将测量闭锁与全开位的车种车型车号、定检、测量数据记录在车统-15A 上。
2.确认信号
在进行测量前,需确认该列车两端已插设有防护信号后,方可进入钢轨内
侧进行测量检测作业。
3.闭锁位检测
3.1 对车钩处于开锁或全开位时,需将钩舌缓慢地向钩腔里侧推动,钩锁
以自重落下。
3.2 落锁后,用力向外扳动钩舌使之呈牵引状态,将量规 100Z 端垂直于车
钩正面插入钩舌鼻部到钩体正面之间,检测上、中、下三处(圆角处除外),
1.测量准备 ..................................................... 6 2.确认信号 ..................................................... 6 3.闭锁位检测 ................................................... 6 4.全开位检测 ................................................... 6 5.整理工具 ..................................................... 7 6.台帐记录 ..................................................... 7 四、工装设备 ...................................................... 8
3-5-17型车钩量具样板使用
锁铁厚度测量
将量规插入钩锁 立面,一面与钩 锁一侧接触,滑 尺对准磨耗最大 处,推动主尺与 磨耗面接触,示 值为钩锁剩余厚 度;16型钩锁 原型厚度为 83.5~85mm, 厚度小于 83.5mm时恢复 原型。
主 尺
滑尺
一侧贴靠
17型钩舌推铁变形测量
B 点
A点
C 点
以钩舌推铁端面、踢足推动面定位,检测推铁腿端部的变形量: 将量规 A、B 处与钩舌推铁贴靠,用塞尺检查 C 处间隙,间隙 不大于1.5mm。
谢谢观看!
请多提宝贵意见
钩舌销孔
距钩舌销孔 边缘20mm 处检测钩舌 销孔的最大 内径:用量 规44Z端检 查钩舌销孔, 插入深度超 过20mm时 超限。16、17型钩 Nhomakorabea外胀测量
以钩舌尾端、钩舌 正面弯曲部为基准, 检测钩舌鼻部外侧 与原型尺寸的外胀 量:将量规 a、b 处分别与钩舌尾端、 钩舌正面弯曲部贴 靠,c处与钩舌鼻部 外侧面接触时超限。
17型车钩闭锁位置时钩舌内侧面与 钩体正面距离
97止住
82通过
钩舌呈牵引状态,分三处检测钩舌鼻部与钩体正面 的垂直距离(不包括上、下面圆角处):将量规垂 直于车钩正面插入钩舌鼻部到钩体正面之间,检测 三处,原型为82~89mm。97Z端止住时合格。
下锁销顶面与钩舌座锁台下面的搭 接量
首先确认车钩闭锁位显示孔须全部露出。撬起钩锁,使锁腿贴靠钩体后壁,下锁 销贴靠在钩舌座锁台下面;以钩舌尾部防跳面的侧面为基准,检测下锁销轮廓外 侧与钩舌防跳面纵向搭接量。
17型车钩组装配合间隙测量
分别测量钩舌销与钩舌销孔或钩舌销 与钩耳孔的短径方向的装配间隙:将 钩舌销装于钩耳孔内,用塞尺6Z端检 测钩舌销与钩耳孔短径方向的组装间 隙,插入时超限。
NX70型车17型车钩钩高超限分析与调整
NX70型车 17型车钩钩高超限分析与调整关键词:17型车钩缓冲装置钩高超限分析调整1、概述NX70型共用车由北京二七车辆厂设计,载重70t,用于装运多种货物功能的四轴平车,用于运输钢材、汽车、大型混凝土预制梁、大型机械设备及军用装备等货物。
当处于集装箱车工况时,可装运单箱总重≤35t、外形尺寸符合ISO668规定的两个20ft集装箱或一个40ft集装箱。
本车由底架、地板、集装箱锁闭装置、端门、17型车钩缓冲装置、制动装置及转K6型转向架等部分组成。
其中,17型车钩缓冲装置在车体之间主要起到联接与缓冲作用,属于车辆中的四大主要结构之一,对铁路货车运营安全极其重要。
其主要由17型车钩组成、17型车钩钩尾框、17型车钩钩尾销、17型车钩从板、MT-2型缓冲器组成,见图1。
图1:17型车钩缓冲装置三维图2020年受铁路货车修制修程的影响,70吨级车中几乎为NX70型平车,在NX70型车车体检修过程中,车体落成后车钩缓冲装置中心与轨道水平面的垂直高度经过专用的钩高尺进行测量,大多数的车辆均大于(880±10)mm的标准范围,有的甚至达到900mm的高度。
钩高超限容易导致两相联钩头间产生巨大摩擦,从而加速接触部位的磨损,将严重影响车钩的使用寿命及铁路行车安全。
2、钩高超限分析因NX70型共用车端梁采用的是一体式的17号冲击座,钩高不能像13号冲击座一样可通过调整钩托梁垫板、翻转钩托梁、更换钩托梁磨耗板等方法进行调整。
为解决钩高超限所带来的危害,保证公司的产品质量及铁路行车安全,从现车的17型车钩缓冲装置及其安装在NX70型车体牵引梁的组装结构进行分析:2.1原因一:因17型车钩缓冲装置中,钩尾框前端与车钩钩体尾端之间是用钩尾销穿起联接的,当车钩缓冲装置安装在车体牵引梁部位时,钩尾框前端(即钩尾销上方)的上平面被牵引梁上的钩尾框压紧装置(在60吨级车中叫钩尾框挡板)压住,由于钩尾框、钩尾销、钩体的联接部位存在间隙,这样造成整个钩尾框前端明显下垂,同时又压迫车钩钩体尾端向下倾斜而钩头上翘。
17号车钩缓冲装置简介及三态作用故障分析
17号车钩缓冲装置简介及三态作用故障分析摘要:随着我国铁路运输事业的发展,特别是货车重载,提速技术的进步,货车技术也有了飞速的发展。
17号车钩是我国从1988年起开始研制的重载货车车钩,其具有连挂间隙小(纵向间隙9mm)、结构强度高、连锁性能好及垂向防脱性能高等优点,以及多年运用表现出的优越性能,从2005年起我国新造70t及以上货车全部采用了17号车钩及17号锻造钩尾框。
本文主要对17号车钩缓冲装置进行简单的介绍,并对车钩三态作用中出现的问题进行原因分析。
关键词:17号车钩;缓冲装置;钩尾框;三态作用;分析一铁路货车发展史简介铁路货车是指在我国铁道上用于运送货物和特殊需要在货物列车中使用的单元工具,在国民经济发展中起着重要的作用。
随着我国铁路运输事业的发展,特别是货车重载,提速技术的进步,货车技术也有了飞速的发展。
从1949年新中国成立到2009年初,铁路货车实现了三次大的升级换代。
20世纪50年代末60年代初,货车载重由30t提高到50t,标志着中国铁路货车实现了载重由30t级向50t级的第一次大的升级换代。
20世纪70年代末80年代初,载重60t敞车诞生,标志着中国铁路货车实现了载重由50t级向60t级的第二次大的升级换代。
1998年研制开发了时速120km的转K2型转向架和系列提速货车,开创了中国铁路货车的提速先河。
2003年至2005年C80、C70等新型80t、70t级货车研制成功,标志着中国铁路货车实现了载重由60t级向70t级及以上,时速由70km、80km向120km的第三次大的升级换代。
17号车钩是我国从1988年起开始研制的重载货车车钩(大秦线运煤专线),与16型车钩及配套的钩尾框一起应用在大秦线需翻车机卸货的重载单元列车上,提高卸货率25%以上。
鉴于17号车钩具有连挂间隙小(纵向间隙9mm)、结构强度高、连锁性能好及垂向防脱性能高等优点,以及多年运用表现出的优越性能,从2005年起我国新造70t及以上货车全部采用了17号车钩及17号锻造钩尾框。
17型车钩
第九章 17型车钩1 主要性能参数基本尺寸见图9.1 QCP803B-00-00 17型车钩组成(单转子);车钩连接轮廓符合AAR S117-67或TB/T2950-1999联锁车钩联接轮廓;车钩联接轮廓纵向移动间隙9.5mm车钩最大横向摆角13°车钩最大垂向摆角向上 5.5°向下 7°车钩连接线处最大横向位移167mm在水平面内最大相对转角3°45′在垂直面内最大相对转角2°0′两车钩连接时允许的车钩中心线高度差75mm钩体静拉破坏载荷≥4005KN钩舌静拉破坏载荷≥3430KN图9.1 17型车钩组成2 主要特点2.1 车钩的连挂间隙小。
17型车钩的连挂间隙为9.5mm,比13号车钩减少了52%,从而可降低列车的纵向冲动,改善列车的动力学性能,提高铁路货运的安全可靠性,延长车辆使用寿命。
2.2 车钩具有联锁和防脱功能。
17型车钩的钩体头部均设有联锁装置,车钩连挂后可自动实现联锁,在车钩钩头下面设有防脱装置,列车发生事故时仍能保持车钩的连挂性能,防止列车颠覆。
2.3 结构强度高。
17型车钩的结构合理,主要零部件均采用了TB/T2942-E级(与AAR M201-E级相当)铸钢制造,钩舌的最小破坏载荷可达到3430kN,钩体的最小破坏载荷可达到4005kN,钩尾框的最小极限载荷为4005kN。
2.4 良好的防跳性能。
分别是:a下锁销的防跳保护;b下锁销杆的防跳保护;此外,锁铁上部设有防跳止动块。
该止动块可防止翻车作业时锁铁窜动,从而避免车钩自动开锁。
2.5 耐磨性能好。
17型车钩采用高强度的材质,钩体、钩舌和钩尾框的硬度为HBS241-HBS311,车钩的钩尾端面及钩尾销孔后圆弧面经特殊热处理,硬度可达HBS375-HBS476。
钩身下平面与车钩支撑座接触部位焊装有磨耗板,提高了钩身的耐磨性能。
2.6 17型车钩的自动对中功能。
17型车钩尾部设有自动对中凸肩,可以使车钩在运行中经常保持正位。
17钩
2 日常检查与维护
2.4.2 下锁销杆防跳性能检查 用右手将下锁销杆向上托起,使下锁 销杆防跳台与钩体的防跳面贴靠,同时左 手使其向车钩解锁方向加力,如图所示, 下锁销杆不得转动,锁铁不得上升。如此 时锁铁上升或下锁销杆使车钩解锁,则需 更换下锁销组成或更换钩体。
2 日常维意事项
a) 不得借助车钩抬起重车; b) 为了保证车钩系统的性能及作用,车钩系统及 零部件的检修和生产应经过铁道部的许可认证。 c) 车辆连挂时,车钩应正位或在车辆纵向中心线 的同侧。 d) 车钩闭锁后,应检查闭锁指示孔,确认闭锁后车 辆方可进行连挂。
1 17型车钩
c) 结构强度高。17型车钩的结构合理,主要 零部件钩体、钩舌及钩尾框均采用了E级铸钢制 造,钩舌的最小破坏载荷可达到3430kN,钩体 的最小破坏载荷可达到4005kN,钩尾框的最小 极限载荷为4005kN。
d) 良好的防跳性能。17型车钩具有下锁销防 跳和下锁销杆防跳二次防跳功能,与上作用车 钩的一次防跳相比,具有更好的防跳性能。且 根据国外使用经验,除有特殊要求外铁道车辆 均应使用下作用式车钩。同时,17型车钩的提 杆装置加装了复位弹簧,进一步提高了车钩的 防分离可靠性。
1 17型车钩
1 17型车钩
e) 耐磨性能好。17型车钩采用高强度的E级钢材 质,提高了钩体、钩舌和钩尾框的硬度,并对钩 尾端面及钩尾销孔后圆弧面经特殊热处理,具有 更高的硬度和更好的耐磨性。 f) 曲线通过性能好。17型车钩尾部设有自动对中 凸肩和球型端面,可以使车钩在运行中经常保持 正位,同时改善了车辆及列车的曲线通过性能。 g) 17型车钩可与我国现有铁路机车车辆使用的13 号车钩、13A型车钩及15号车钩正常连挂。
2 日常维护与处理
2 日常维护与处理
17型车钩
第九章 17型车钩1 主要性能参数基本尺寸见图9.1 QCP803B-00-00 17型车钩组成(单转子);车钩连接轮廓符合AAR S117-67或TB/T2950-1999联锁车钩联接轮廓;车钩联接轮廓纵向移动间隙9.5mm车钩最大横向摆角13°车钩最大垂向摆角向上 5.5°向下 7°车钩连接线处最大横向位移167mm在水平面内最大相对转角3°45′在垂直面内最大相对转角2°0′两车钩连接时允许的车钩中心线高度差75mm钩体静拉破坏载荷≥4005KN钩舌静拉破坏载荷≥3430KN图9.1 17型车钩组成2 主要特点2.1 车钩的连挂间隙小。
17型车钩的连挂间隙为9.5mm,比13号车钩减少了52%,从而可降低列车的纵向冲动,改善列车的动力学性能,提高铁路货运的安全可靠性,延长车辆使用寿命。
2.2 车钩具有联锁和防脱功能。
17型车钩的钩体头部均设有联锁装置,车钩连挂后可自动实现联锁,在车钩钩头下面设有防脱装置,列车发生事故时仍能保持车钩的连挂性能,防止列车颠覆。
2.3 结构强度高。
17型车钩的结构合理,主要零部件均采用了TB/T2942-E级(与AAR M201-E级相当)铸钢制造,钩舌的最小破坏载荷可达到3430kN,钩体的最小破坏载荷可达到4005kN,钩尾框的最小极限载荷为4005kN。
2.4 良好的防跳性能。
分别是:a下锁销的防跳保护;b下锁销杆的防跳保护;此外,锁铁上部设有防跳止动块。
该止动块可防止翻车作业时锁铁窜动,从而避免车钩自动开锁。
2.5 耐磨性能好。
17型车钩采用高强度的材质,钩体、钩舌和钩尾框的硬度为HBS241-HBS311,车钩的钩尾端面及钩尾销孔后圆弧面经特殊热处理,硬度可达HBS375-HBS476。
钩身下平面与车钩支撑座接触部位焊装有磨耗板,提高了钩身的耐磨性能。
2.6 17型车钩的自动对中功能。
17型车钩尾部设有自动对中凸肩,可以使车钩在运行中经常保持正位。
铁路车辆16、17型车钩详解
• 车钩缓冲装置 • 车钩缓冲装置主要由车钩、缓冲器、钩 尾框、从板、钩尾销等零件组成。车钩与 钩尾框用钩尾销连接起来,在钩尾框内装 有从板和缓冲器,这样组成的整套装置叫 车钩缓冲装置(简称钩缓装置)。
典型的钩缓装置结构图
车钩组成 钩尾框
从板
缓冲器
钩尾销
当车辆受牵引时,作用力的传递过程为:车 钩→钩尾框→后从板(无后从板的除外)→缓冲 器→前从板→前从板座→牵引梁。
• 3.2.3 16型车钩的组装与分解与17型车钩基 本相同
• 3.3 17型车钩缓冲装置 • 3.3.1 钩缓装置结构
17型车钩缓冲装置系统包括17型车钩组成、 17型钩尾框、17型钩尾销、MT-2型缓冲器、 17型车钩从板、尾销托梁、钩尾框托板、 提杆装置和防跳插销等零部件。
注:有些车型无安全托板
联锁套口
钩尾销孔
辅助连锁支架
防脱装置
联锁套头
13A型钩舌
钩身磨耗板
17型车钩与13号、13A型车钩
方型钩身
圆柱型钩身
17型车钩与16型车钩
16、17型车钩主要性能参数
• • • • • • • • • • • • • 车钩连接轮廓 符合AAR S117或TB/T2950-1999 《联锁车钩连接轮廓》 车钩连接轮廓纵向移动间隙 9.5mm 车钩最大横向摆角 13° 车钩最大垂直摆角 向上 5°30′ 向下 7° 车钩连接线处最大横向位移 167mm 水平面内最大相对转角 3°45′ 垂直面最大相对转角 2°0′ 两车钩连接时允许的车钩中心线高度差 75mm 钩体静拉破坏载荷 ≥4005kN 钩舌静拉破坏载荷 ≥3430kN 16、17型钩尾框(含锻造)最小极限载荷 ≥4005kN
a)下锁销防跳 车辆在振动过程中,下锁销上升与钩舌座锁面下面接触,可防止 下锁销带动锁铁上升使车钩开锁。
货车17型车钩防跳插销
为适应铁路货车“提速、重载”的发展 ,进一步提高17型车钩的防分离可靠性,保 证铁路运输安全,在借鉴国外运用经验的基 础上,结合国内实际情况,提出17型车钩加 装“β”型防跳插销的方案,为17型车钩增加 一个防分离的安全可靠措施,有关说明如下 。
1 国外情况介绍
根据2003年10月齐车公司等单位 对南非、加拿大铁路货车关键技术及 运用、检修管理的考察情况,为了防 止运行中车钩自然开锁而造成的列车 分离故障,南非、加拿大均在车钩锁 销杆的观查孔中插入一个“β”型弹性 插销或钩型插销,如图所示。
通过借鉴南非 、加拿大的运用 经验,我公司对“β”型防跳插销进行 了方案设计,“β”型插销、插销链及 插销组成如图所示。
3 安装使用要求 安装时,对装有制动软管吊链的车
辆,防跳插销可安装在制动软管吊链的 第一个链环中,与制动软管吊链一同安 装在车钩上;对没有安装制动软管吊链 的车辆,可直接安装在车钩下部的吊耳 上。安装位置如图所示。
4.2 插销B部应贴靠,如果使用中该处间隙大于 8mm时应更换或调修恢复,如图4所示。
第一个链环
车钩吊耳
使用时将防跳插销插入17型车钩的闭 锁指示孔中,可在车钩的两侧进行。分解 车钩前,在摘解制动软管时将插销从闭锁 指示孔中拔出;车钩连挂后,在连接制动 软管时将插销插入闭锁指示孔中,如图所 注意事项
4.1 在分解车钩前应确认插销已从17型车钩闭 锁指示孔中拔出。
17号车钩的分解与组装流程
17号车钩的分解与组装流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!17号车钩是铁路货车中常见的一种车钩,其分解与组装流程如下:一、分解车钩1. 将车钩从车辆上卸下,拆下车钩上的连接杆和连接杆螺母。
铁路货车17型车钩常见故障分析及改进建议
铁路货车17型车钩常见故障分析及改进建议摘要:目前,随着我国经济水平的不断提升,对于铁路运输能力的需求也随之增大,同时也对铁路货车的制造与生产提出了更高的要求,因此,如何能够更好地提升生产质量和生产效率是关键。
铁路货车的生产与制造是由多个不同的组件构成,包括车体、转向架、车钩缓冲装置、制动装置和车辆内部设备5个基本部分,其中车钩缓冲装置起到重要的作用。
车钩缓冲装置作为连接车辆的重要组成部分,具备连结、牵引、缓冲的作用,既保证了各车辆之间的距离的同时,还能够有效减轻铁路货车在行进运输过程中所产生的冲击力,从而保证铁路货车在运输过程中的安全性与稳定性。
而目前常用的车钩类型为16、17型车钩。
本文以铁路货车17型车钩常见故障分析及改进建议为题,深入分析17型车钩在使用过程中存在的故障以及提出相应的改进措施,从而保障铁路货车的稳定性、高质量性、以及高效性。
关键词:铁路货车;生产与制造;车钩;17型;常见故障;分析及改进引言:为了满足大秦运煤专用线开行重载列车且不摘钩上翻车机翻转卸货的需要,根据国家“八五”期间的重点科技攻关计划和铁道部科研项目要求,1988年开始联锁式固定车钩(17型车钩)和联锁式旋转车钩(16型车钩)及其附属件的研制,并于1989年完成了样机试制。
可有效提升卸货效率25%以上。
同时鉴于17型车钩具有连挂间隙小、联锁性能好、结构强度高、防跳性能好等优势,以及多年运用表现出的优越性能,我国新造70t及以上货车全部采用了16、17型车钩及其附属件。
一、铁路货车17型车钩的组成及其优势(一)铁路货车17型车钩的组成铁路货车17型车钩采用高强度的材质,是由钩体、钩舌、钩舌推铁、钩舌销、下锁销转轴、下锁销和钩锁等结构组成。
其中包括钩舌、钩舌推铁、钩舌销和钩锁等零部件都与16型车钩的零部件相同。
(二)铁路货车17型车钩的优势17型车钩作为目前铁路货车生产制造中常用的车钩,具备连挂间隙小、联锁和防脱功能、结构强度高、耐磨性好、自动对中功能、良好的防跳性能等优势,以下将对17型车钩的优势进行详细分析。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第九章 17型车钩
1 主要性能参数
基本尺寸见图9.1 QCP803B-00-00 17型车钩组成(单转子);
车钩连接轮廓符合AAR S117-67或TB/T2950-1999联锁车钩联接轮廓;
车钩联接轮廓纵向移动间隙9.5mm
车钩最大横向摆角13°
车钩最大垂向摆角向上 5.5°
向下 7°车钩连接线处最大横向位移167mm
在水平面内最大相对转角3°45′
在垂直面内最大相对转角2°0′
两车钩连接时允许的车钩中心线高度差75mm
钩体静拉破坏载荷≥4005KN
钩舌静拉破坏载荷≥3430KN
图9.1 17型车钩组成
2 主要特点
2.1 车钩的连挂间隙小。
17型车钩的连挂间隙为9.5mm,比13号车钩减少了52%,从而可降低列车的纵向冲动,改善列车的动力学性能,提高铁路货运的安全可靠性,延长车辆使用寿命。
2.2 车钩具有联锁和防脱功能。
17型车钩的钩体头部均设有联锁装置,车钩连
挂后可自动实现联锁,在车钩钩头下面设有防脱装置,列车发生事故时仍能保持车钩的连挂性能,防止列车颠覆。
2.3 结构强度高。
17型车钩的结构合理,主要零部件均采用了TB/T2942-E级(与AAR M201-E级相当)铸钢制造,钩舌的最小破坏载荷可达到3430kN,钩体的最小破坏载荷可达到4005kN,钩尾框的最小极限载荷为4005kN。
2.4 良好的防跳性能。
分别是:
a下锁销的防跳保护;
b下锁销杆的防跳保护;
此外,锁铁上部设有防跳止动块。
该止动块可防止翻车作业时锁铁窜动,从而避免车钩自动开锁。
2.5 耐磨性能好。
17型车钩采用高强度的材质,钩体、钩舌和钩尾框的硬度为HBS241-HBS311,车钩的钩尾端面及钩尾销孔后圆弧面经特殊热处理,硬度可达HBS375-HBS476。
钩身下平面与车钩支撑座接触部位焊装有磨耗板,提高了钩身的耐磨性能。
2.6 17型车钩的自动对中功能。
17型车钩尾部设有自动对中凸肩,可以使车钩在运行中经常保持正位。
3 主要结构
17型车钩组成如图9.2所示, 由图9.3所示的17型车钩钩体、钩舌、钩舌推铁、钩舌销、锁铁组装、下锁销转轴和17型车钩下锁销组装等零部件组成。
其中钩舌、钩舌推铁、钩舌销和锁铁组装与16型车钩组成完全通用。
17型车钩钩体的钩头部分有联锁套口、套头及防脱装置,17型车钩钩身的形状与其他车钩相似,为箱形截面。
钩尾端面(与从板接触的部位)为半径133.5mm的球面,并在球型端面两侧有自动对中的凸肩。
图9.2 17型车钩组成
16型车钩钩舌 16型车钩钩舌推铁
16型车钩锁铁组成
16型车钩下锁销17型车钩下锁销杆
17型车钩下锁销转轴 17型车钩下锁销组装
图9.3 17型车钩零部件
4 17型车钩装置组成
17型车钩系统包括17型车钩组成、17型钩尾框、17型钩尾销和17型车钩从板等零部件。
17型车钩装置组成如图9.4所示。
17型车钩钩尾框17型车钩钩尾销17型车钩组成
17型车钩从板
图9.4 17型车钩系统组成
17型钩尾框、17型车钩从板和钩尾销如图9.5所示。
17型钩尾框
17型车钩从板 17型车钩钩尾销
图9.5 17型钩尾框、17型车钩从板和钩尾销5 日常检查维护与处理
在对车钩、钩尾框及其零部件做日常检查和维护前,应尽可能的清除车钩上的所有污物,彻底检查钩体、钩舌等零件。
日常检查和维护的主要内容是外观检查、三态作用性能检查及轮廓检查等。
5.1 外观检查:
有下列情形之一者,需更换相应的零件。
a) 钩身磨耗板磨耗深度大于板厚的一半(3mm)或丢失者;
b) 具有过渡锈蚀、磨耗影响车钩作用性能者;
c) 焊补修理不当者;
d) 目视可见的扭曲或弯曲者;
e) 破损或零件丢失者;
f) 钩头、钩舌有裂纹者;
g) 开口销丢失者。
5.2 三态作用性能检查
5.2.1 开锁:当车钩提钩杆手柄提到上部位置时,钩舌不能自动打开,仍处在闭锁位置,钩锁已离开闭锁位置,当放松提杆落下锁铁时,锁铁应该停留在钩舌推铁的座锁面上。
此时用手扳动钩舌鼻部,钩舌能转动到全开位置。
随着提钩杆转动提起钩锁铁到车钩的开锁位时,用手拉钩舌鼻部,钩舌应能被打开。
5.2.2 全开:17型车钩在开锁位的基础上,继续转动车钩提钩杆手柄,钩舌应能自动的转动到全开位。
在此位置钩腕与钩舌鼻部之间的最小距离(车钩全开)为219mm。
5.2.3 闭锁:当钩舌转动到闭锁位时,钩锁铁须能自由的落到钩舌尾部的座锁台上。
观察位于钩头下方的下锁销杆上的显示孔,整个显示孔均可见时,表明车钩已经被锁闭,见图9.6,显示孔不可见或不完全可见则表明车钩未锁住。
图9.6 闭锁显示孔示意图
5.3 轮廓检查
5.3.1 钩舌鼻部到钩头正面尺寸检查:如图9.7所示,当钩舌处于牵引位置时,用16、17型车钩轮廓检查样板检查连接轮廓是否磨耗过限。
检查时样板的A端与钩头正面贴靠,并在图示位置沿垂直方向上下移动,如能通过该车钩轮廓时,此轮廓被判为磨耗过限。
图9.7 钩舌鼻部到钩头正面检查示意图(1)
5.3.2 为了修正上述状态,可更换钩舌或锁铁,或者两个零件同时更换。
更换零件后的车钩,如图9.8所示,当钩舌处于牵引位置时,用16、17型车钩修复后轮廓检查样板的A端与钩头正面贴靠,并在图示位置不能沿垂直方向通过该车钩轮廓时,则该轮廓判为合格。
图9.8 钩舌鼻部到钩头正面检查示意图(2)
5.3.3 如果用新钩舌、锁铁或钩舌销的各种组合均不能使车钩轮廓符合3.3.1.2的要求,就必须更换钩体。
5.4 防跳性能检查
5.4.1 下锁销防跳检查:
从钩头下部在锁腿与锁铁孔前璧之间用扁棒或螺丝起子用力向后撬锁铁腿,同时从钩头正面用撬棍或凿子向上撬起锁铁,测量下锁销和钩舌落锁台的搭接量(防跳保护值),如图9.9所示,其值6.5~14.5mm范围内,如果搭接量小于6.5mm 时,需更换下锁销或下锁销组成。
但在某些情况下,还需换上新的钩锁或钩舌或者两者都更换,如果将这些零件换上新的后,仍不能解决问题,则毛病可能出在钩头下面提锁孔的后部上面已经磨耗过限,此时必须更换钩体。
图9.9下锁销防跳检查
5.4.2 下锁销杆防跳性能检查
用右手将下锁销杆向上托起,使下锁销杆防跳台与钩体的防跳面贴靠,同时左手使其向车钩解锁方向加力,如图9.10所示,下锁销杆不得转动,锁铁不得上升。
如此时锁铁上升或下锁销杆使车钩解锁,则需更换下锁销组成或更换钩体。
图9.10下锁销杆防跳检查
5.5 牵引系统自由间隙检查
过大的自由间隙能导致列车调速时车辆间产生剧烈的冲动,对车辆牵引系统的零部件和车体有害,严重时可能影响列车运行安全性和稳定性。
自由间隙是由图9.11中所述的两个位置的车钩钩肩和冲击座前面的间隙差值确定的。
在牵引装置中允许的最大自由间隙为32mm。
检查方法:
1)在车钩钩肩和冲击座前面之间嵌入一撬棍,尽可能将车钩向外撬出。
测量车钩钩肩与冲击座前面之间的距离。
2)再将车钩向后压实,使车钩处在压缩位置,再次测量上述位置的距离。
3)如上述两位置测量的数值之差大于32mm,则需卸下包括缓冲器在内的整个牵引缓冲装置进行检修。
图9.11牵引系统自由间隙检查位置
5.6 车钩低头检查
在日常检查和维护时,要对车钩低头进行检查。
按图9.12分别测量A点与
B点至轨面的距离h
1、h
2
,车钩低头量(h
1-
h
2
)不得超过14mm。
如车钩低头超过14mm,应对下述零件进行检修或更换。
a) 钩体磨耗板;
b) 冲击座弹性支承装置(及其磨耗板);
c) 冲击座弹性支承装置支撑弹簧;
d) 与钩尾框前端上部相接触中梁上的磨耗板。
图9.12车钩低头检查位置
5.7 解钩装置
5.7.1 检查解钩装置是否丢失或变形而影响车钩的三态作用。
5.7.2 使车钩处于闭锁位置,提起提钩杆以打开钩舌,检查提钩杆的开启性能。
5.8 牵引系统的零、部件卸下后(无论什么原因),都应按照厂段修规程的规定进行检查或修理。
6 润滑
由于粘性润滑脂通常会粘附磨损性物料,有加速零件磨耗的趋势,因此在润滑车钩系统时只能采用干性润滑剂。
干性润滑剂须采用二硫化钼粉用酒精等易挥发的非石油类物质调制,下列部位需定期采用干性润滑剂润滑:
a) 头和钩头内部的每个零件上。
b) 钩尾部的销孔表面及钩尾端部球面上。
c) 16型钩尾框头部与转动套接触的磨擦面、转动套外表面及前端面。
d) 从板凹入受冲击的表面、钩尾销表面。
7 注意事项
a) 不得借助车钩抬起重车;
b) 为了保证车钩系统的性能及作用,车钩系统及零部件的检修和生产应经过铁道部的许可认证。
c) 车辆连挂时,车钩应正位或在车辆纵向中心线的同侧。
d) 车钩闭锁后,应检查闭锁指示孔,确认闭锁后车辆方可进行连挂。
8 17型车钩产品图样明细。
