档位问题
换挡杆故障排查
换挡杆故障排查换挡杆是汽车中的重要组成部分，负责控制车辆的换挡操作。
然而，有时候换挡杆可能会出现故障，导致换挡操作不正常。
本文将介绍几种常见的换挡杆故障以及排查解决方法。
故障一：换挡杆无法移动或卡在某一档位如果换挡杆无法移动或者卡在某一档位上，可能是由以下原因引起的：1. 换挡电磁阀问题：检查电磁阀是否存在故障，尝试更换电磁阀来解决问题。
2. 换挡杆联接杆断裂：检查联接杆是否断裂或损坏，如果发现问题，需要将其替换。
3. 换挡线圈故障：检查换挡线圈是否故障，如有必要，更换故障线圈。
4. 换挡杆卡住：排除换挡杆卡住的可能性，检查杆体周围是否有异物或脱落的零件，及时清理或修复。
故障二：换挡感应不灵敏如果换挡杆在操作时感应不灵敏，可能会造成换挡延迟或误操作。
以下是可能导致这种情况的原因：1. 换挡杆位置传感器故障：检查位置传感器是否正常工作，需要时更换传感器。
2. 换挡杆控制模块问题：检查换挡杆控制模块是否故障，如有必要，修复或更换模块。
3. 电缆连接问题：检查连接换挡杆的电缆是否牢固，如有必要，重新连接或更换电缆。
4. 电源问题：检查电源连接是否正常，确保电源供应稳定。
故障三：换挡杆闪烁或显示异常当换挡杆显示异常或闪烁时，可能是以下问题导致的：1. 控制灯短路或损坏：检查灯泡是否烧坏或灯线短路，更换烧坏的灯泡或修复短路问题。
2. 控制面板故障：检查换挡杆控制面板是否故障，如有必要，修复或更换故障的控制面板。
3. 电气系统问题：检查电气系统是否存在故障，如线路短路、电源供应异常等，确保电气系统正常工作。
总结：在遇到换挡杆故障时，首先需要仔细观察和检查，找出可能的原因。
根据具体情况采取相应的解决方法，可以修复换挡杆故障，恢复正常的换挡操作。
然而，对于一些复杂的故障，建议寻求专业技术人员的帮助，避免操作不当导致更大的问题。
请注意，本文仅供参考，具体的换挡杆故障排查和解决方法可能因车型和具体情况而有所不同。
在进行任何维修和更换零件的操作之前，请务必参考相关车辆的维修手册或咨询专业技术人员的建议。

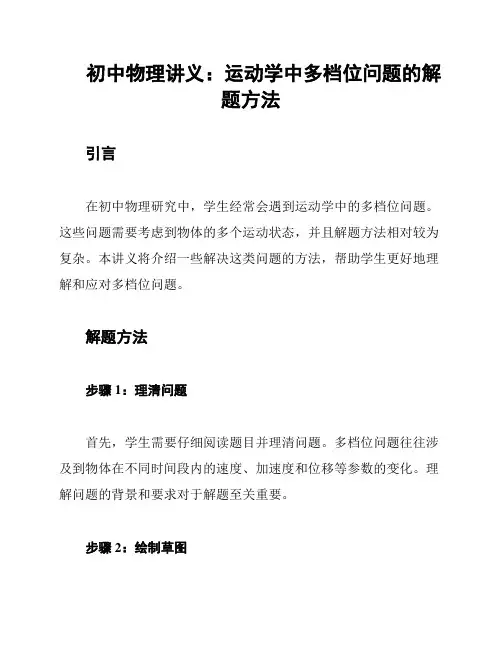

初中物理讲义：运动学中多档位问题的解题方法
初中物理讲义：运动学中多档位问题的解题方法引言在初中物理研究中，学生经常会遇到运动学中的多档位问题。
这些问题需要考虑到物体的多个运动状态，并且解题方法相对较为复杂。
本讲义将介绍一些解决这类问题的方法，帮助学生更好地理解和应对多档位问题。
解题方法步骤1：理清问题首先，学生需要仔细阅读题目并理清问题。
多档位问题往往涉及到物体在不同时间段内的速度、加速度和位移等参数的变化。
理解问题的背景和要求对于解题至关重要。
步骤2：绘制草图绘制合适的草图对于解决多档位问题非常有帮助。
草图应该包括物体在不同时间点的位置，并标注出相应的速度和加速度等信息。
草图可以帮助学生更好地理解问题，并确定不同时间段内的物体状态。
步骤3：建立时间轴根据题目要求，学生需要建立一个时间轴，标出不同时间点的数值。
时间轴可以帮助学生更清晰地分析和计算物体在各个档位上的运动情况。
步骤4：分阶段求解多档位问题通常可以分为不同的阶段，每个阶段内物体的运动情况是相对简单的。
学生可以逐个阶段地解决问题，然后将各个阶段的结果整合起来得到最终答案。
步骤5：应用公式和方程在解决多档位问题时，学生需要运用相关的物理公式和方程。
根据题目中给出的条件和要求，选择适当的公式进行计算。
注意在进行计算时，需要将单位进行正确地转换，并仔细计算各个项的数值。
总结解决运动学中的多档位问题需要学生理清问题、绘制草图、建立时间轴、分阶段求解，并运用适当的公式和方程进行计算。
通过掌握这些解题方法，学生可以更好地应对多档位问题，并提高物理研究的成绩和水平。
以上是初中物理讲义：运动学中多档位问题的解题方法的内容，希望对学生们的学习有所帮助。

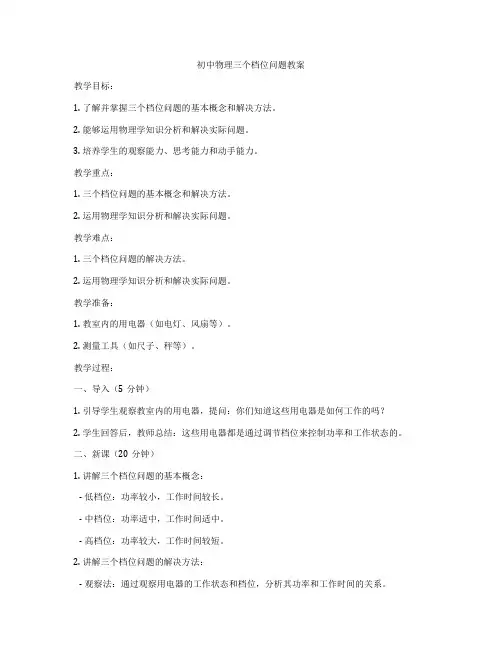

初中物理三个档位问题教案
初中物理三个档位问题教案教学目标：1. 了解并掌握三个档位问题的基本概念和解决方法。
2. 能够运用物理学知识分析和解决实际问题。
3. 培养学生的观察能力、思考能力和动手能力。
教学重点：1. 三个档位问题的基本概念和解决方法。
2. 运用物理学知识分析和解决实际问题。
教学难点：1. 三个档位问题的解决方法。
2. 运用物理学知识分析和解决实际问题。
教学准备：1. 教室内的用电器（如电灯、风扇等）。
2. 测量工具（如尺子、秤等）。
教学过程：一、导入（5分钟）1. 引导学生观察教室内的用电器，提问：你们知道这些用电器是如何工作的吗？2. 学生回答后，教师总结：这些用电器都是通过调节档位来控制功率和工作状态的。
二、新课（20分钟）1. 讲解三个档位问题的基本概念：- 低档位：功率较小，工作时间较长。
- 中档位：功率适中，工作时间适中。
- 高档位：功率较大，工作时间较短。
2. 讲解三个档位问题的解决方法：- 观察法：通过观察用电器的工作状态和档位，分析其功率和工作时间的关系。
- 实验法：通过实际操作用电器，测量其在不同档位下的功率和工作时间，分析其规律。
3. 举例讲解如何运用物理学知识分析和解决实际问题：- 用电器在不同档位下的功率和工作时间如何影响其工作效率？- 如何选择合适的档位，使用电器在工作时既能满足需求，又能节约能源？三、实践操作（20分钟）1. 学生分组，每组选择一个用电器（如电灯、风扇等）。
2. 学生用测量工具（如尺子、秤等）测量用电器在不同档位下的功率和工作时间。
3. 学生根据测量数据，分析用电器在不同档位下的工作效率。
四、总结（5分钟）1. 学生分享自己在实践操作中的发现和感受。
2. 教师总结：三个档位问题在实际生活中的应用和重要性。
教学反思：本节课通过讲解三个档位问题的基本概念和解决方法，让学生了解了用电器在不同档位下的功率和工作时间的关系，以及如何运用物理学知识分析和解决实际问题。
在实践操作环节，学生分组测量用电器在不同档位下的功率和工作时间，增强了学生的观察能力、思考能力和动手能力。
专题29 多档位问题(解析版)
专题29 多档位问题物理知识源于生活，又服务于生活，在学习焦耳定律以后，会遇到运用焦耳定律解决电热毯、电热水器、电饭锅、电暖气等发热体的档位问题，也会遇到电吹风、豆浆机等既发热又做功的用电器的档位问题。
多档位的实质是利用多开关控制接入电路中电阻的大小，从而改变用电器电功率来实现对档位的控制。
家庭电路中电源电压U ＝220V ，根据RU P 2=知R 总 越大，P 实越小，档位越低；R 总越小，P 实越大，档位越高。
高温档：在相同时间内放出的热量最多，热功率最大，电阻高R 最小；中温档：在相同时间内放出的热量低于高温档，热功率低于高温档，电阻中R 高于高温档；低温档：在相同时间内放出的热量最少，热功率最小，电阻低R 最大。
电路图（短路式）（并联式）（单刀双掷开关）低温档 闭合S ，两电阻串联，212R R U P +=低 闭合S ，只有R 2接入电路，22R U P =低 S 1断开，S 2接b ，R 1、R 2串联，212R R U P +=低 中温档只闭合S 1，断开S 2，只有R 1接入电路，12R U P =中 高温档 闭合S 、S 0，只有R 1接入电路，12R U P =高 S 、S 0均闭合，R 1、R 2并联，2212R U R U P +=高 S 1闭合，S 2接a ，R 1、R 2并联，2212R U R U P +=高 原理利用开关控制局部短路的方式改变接入电路的电阻阻值大小，从而实现不同档位的切换。
利用串并联电路电阻关系改变接入电路的电阻阻值大小，从而实现不同档位的切换。
利用单刀双掷开关控制电路的通断，改变接入电路的电阻大小，从而实现不同档位的切换。
方法一：求出总电阻，然后再求解总功率（此方法计算量大，不推荐）；方法二：根据公式2212R U R U P +=求解较为方便。
▲ 技巧点拨1.电阻的求解由单独接入一个电阻的档位对应的功率进行求解；2.串并联电路中，21W W W +=总，21P PP +=总。

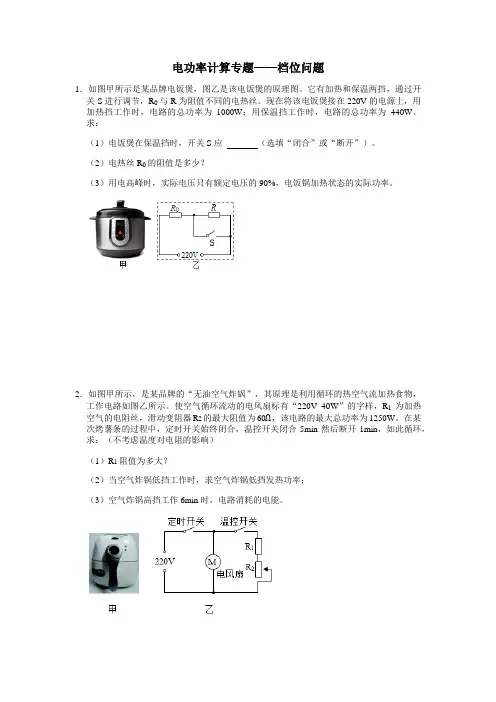

2022年中考物理复习电功率计算专题——档位问题
电功率计算专题——档位问题1．如图甲所示是某品牌电饭煲，图乙是该电饭煲的原理图。
它有加热和保温两挡，通过开关S进行调节，R0与R为阻值不同的电热丝。
现在将该电饭煲接在220V的电源上，用加热挡工作时，电路的总功率为1000W；用保温挡工作时，电路的总功率为440W。
求：（1）电饭煲在保温挡时，开关S应（选填“闭合”或“断开”）。
（2）电热丝R0的阻值是多少？（3）用电高峰时，实际电压只有额定电压的90%，电饭锅加热状态的实际功率。
2．如图甲所示，是某品牌的“无油空气炸锅”，其原理是利用循环的热空气流加热食物，工作电路如图乙所示。
使空气循环流动的电风扇标有“220V 40W”的字样，R1为加热空气的电阻丝，滑动变阻器R2的最大阻值为60Ω，该电路的最大总功率为1250W。
在某次烤薯条的过程中，定时开关始终闭合，温控开关闭合5min然后断开1min，如此循环，求：（不考虑温度对电阻的影响）（1）R1阻值为多大？（2）当空气炸锅低挡工作时，求空气炸锅低挡发热功率；（3）空气炸锅高挡工作6min时，电路消耗的电能。
3．某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，图乙是该电饭煲在一次工作中电功率与时间的关系图像。
（1）用所学的物理知识分析说明：当开关S接触点2时，电饭煲处于什么功能状态？此时电饭煲的电功率为多少？（2）分析计算电路中R1、R2的电阻分别是多少？（3）电饭煲在这一次工作中一共消耗多少焦的电能？合用了多少度电？4．如图甲所示为某电热水壶的简化电路原理图，R1和R2为加热电阻，且阻值保持不变，R1＝44Ω，S为靠近加热盘的感温开关，1、2是开关连接的触点。
某次烧水时，仅将电热壶接入220V的电路中，并按下开关S与触点1连接，10min后S自动切换到保温状态（S与触点2连接），保温时图乙所示电能表的转盘总共转过了150转。
求：（1）S与触点1连接时，通过电阻R1的电流I1是多大？（2）保温时，共消耗了多少电能？（3）如果电热水壶的保温功率是100W，请计算R2的阻值是多少Ω？5．电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。
人教版九年级物理全一册18
人教版九年级物理全一册18.4焦耳定律之档位专题练习（含答案）档位问题一直是大型考试的重点考题，涵盖面比较广，需要学生动脑思考，既联系实际有高于实际生活，与生活密切相关，这类题掌握技巧反而是一种送分题，只需牢记电阻越小功率越大，那么档位就越高就行。
1.如图甲是某茶具上煮茶器的电路原理图，R1是加热电阻，R2是保温时的分压电阻，S为电源开关，S1为自动温控开关。
S、S1都闭合时，煮茶器处于加热状态；当水沸腾后，S1会自动断开，转为保温状态。
煮茶器工作过程中的P﹣t图像如图乙所示，不计电阻值随温度的变化。
求：（1）电阻R1的阻值；（2）当煮茶器处于保温状态时，R1的电功率；（3）当煮茶器处于保温状态时，电阻R2在100s内消耗的电能。
2.某电热取暖器的简化电路如图所示，R1、R2为发热电阻。
取暖器工作时，通过开关S1和S2实现低温、高温的挡位控制。
已知高温挡功率为1320W，R1=55Ω。
求：（1）取暖器工作时通过R1的电流；（2）取暖器处于低温挡时，工作1min产生的热量；（3）R2的阻值。
3.某电热水壶有加热和保温两挡，简化电路如图所示。
其中R1、R2为电热丝（不考虑其电阻变化）。
已知该壶的额定电压为220V，只闭合开关S1时，电路中的电流为0.5A。
（1）求电热丝R1的阻值；（2）只闭合开关S1时，求电热水壶的电功率；（3）R2=44Ω，求使用加热挡时电热水壶在10s内产生的热量。
4.商业街移动摊位使用可显示电费的新型插座（如图甲所示）计费，某摊位使用空气炸锅（如图乙所示）烹制食物，如图丙所示是该空气炸锅加热部分的简化电路图，其额定电压为220V，定值电阻R1和R2为发热体，其中R1=40Ω。
开关S1、S2、S3的通断可实现高、中、低三个档位的调节（S1、S2不会同时闭合），只闭合S3时为中温档，额定功率为440W。
求：（1）R2的电阻；（2）高温档正常工作100s，电流通过R1产生的电热；（3）只有空气炸锅单独工作，表盘示数使用前后如图甲、丁所示，通过表盘显示的数据估算该空气炸锅消耗的电功率（已知商用电费单价为0.75元/kW·h）。
4-8.档位问题专项训练
档位问题专项训练1．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是（）A．S1、S2闭合时，电饭锅处于加热状态B．S1、S2闭合时，电饭锅处于保温状态C．S1闭合、S2断开时，电饭锅处于加热状态D．S1断开、S2闭合时，电饭锅处于保温状态2．普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合．下列判断正确的是（）A．用冷水煮饭，按下按钮后，只有S2是闭合的B．用冷水煮饭，按下按钮后，S1和S2同时断开C．用电饭锅烧冷水，不按下按钮，水也能被加热D．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃﹣85℃之间3．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（）A．8W，12W B．8W，24W C．12W，18W D．12W，24W4．电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路（R1＞R2），其中保温状态和加热状态电功率都最小的是（）A．B．C．D．5．如图是某家用电热器内部电路结构示意图，其中R1、R2为加热电阻丝（R1＞R2）．电阻丝有四种连接方式可使电热器提供不同的发热功率，其中发热功率最大的连接方式是（）A．B．C．D．6．如图所示，电源电压保持不变，R1：R2=1：4．只闭合S1时，电流表的示数为0.3A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率0.4W，R2消耗的功率为P2，且P1：P2=9：4．则下列结果正确的是（）A．电源电压为24VB．R0的阻值为80ΩC．R2的阻值为320ΩD．R0先后两次消耗的功率之比为9：47．如图所示是一种恒温式电烙铁的电路图，在不用电烙铁焊接时，断开开关S，使糨处于保温状态；需要焊接时，闭合开关S就能很快达到焊接温度．若电烙铁的规格是“220V 40W”，且R′=R，则保温时电路消耗的总功率为（）A．80W B．60W C．40W D．20W8．在如图所示的电路中，电源电压恒定，灯L1、L2分别标有“6V 6W”和“6 V 12W”字样，当K闭合时，灯L1正常发光；当K断开时，两盏灯的总电功率为（）A．4W B．18W C．9W D．12W9．电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路（R1＞R2），其中保温状态和加热状态电功率都最小的是（）A．B．C．D．10．小英设计了一个有高、中、低三档火力的电火锅，其简化电路如图所示，S为单刀多掷开关，R1、R2、R3为电热丝．当该电火锅处于高档火力时，开关S所接触的是（）A．触点“1” B．触点“2”C．触点“3”D．触点“4”11．某款迷你电饭煲有加热和保温两档．其电路如图所示，已知R1=88Ω，R2=2112Ω．开关S 置于（选填“1”或“2”）时是保温挡，保温10min产生的热量是J．12．如图所示是一电热毯电路的示意图，R0是电热毯发热电阻丝，R是串联在电路中的定值电阻，S是温控开关，开关上标有“高（温）、低（温）、关”的字样．已知电热毯高温档的功率为110W．则要使电热毯处于高温档，则开关S的动触片应置于点（选填“a”、“b”或“c”），假设电热毯处于高温档每天正常工作2h，则20天消耗千瓦时的电能．13．如图所示，是某种电热保暖鞋的工作原理示意图．供电电压6V，R1、R2的阻值分别为3Ω、6Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个档位的转换．保暖鞋在低温档工作时的电功率是W，它的高温档工作1min产生的热量是J．14．某型号电饭锅有高温档和低温档两个档位，其原理如图所示，若已知电阻R0=44Ω，R=2156Ω，则当开关置于（选填“1”或“2”）位置时为高温档，当电饭锅以高温档正常工作10min 消耗的电能为J．15．某电熨斗内有R1、R2两段发热丝，其简化电路如图，它在220V或110V电压下都能正常工作：110V时将S打至1挡，220V时将S打至2挡，这两种情况下熨斗的电功率均为1100W．则电熨斗在220V电压下正常工作的电流是A，两发热丝的电阻之比R1：R2为．16．天气转凉，妈妈买来电热毯，其简化电路图和铭牌如图所示．R1和R2为发热电阻丝．电热毯在额定电压下工作时；**牌电热毯型号TT150×120cm额定电压220V额定功率88W（低温）44W（1）高温状态下，电路中的电流是多少？加热10min，电路消耗的电能是多少？（2）R1和R2的阻值各是多少？17．如图为某同学设计的调光灯电路，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光．已知变阻器R1的规格为“10Ω 1A”，灯泡L上标有“6V 3.6W”字样，电源电压恒为9V．（1）求小灯泡的额定电流；（2）求定值电阻R0的阻值；（3）当S接触c点时，调节R1滑片至中点位置，电路中的电流为0.5A，求此时灯泡的实际功率．18．下表示某型号电烤箱铭牌部分参数，其内部电路图如图所示，R1和R2均为电阻丝，电烤箱在低温档正常工作0.5h所消耗的电能是kW•h，R2的阻值是Ω．额定电压220V额定功率高温档1100W 低温档440W19．如图1所示为某型号室内电加热器，有高温和低温两个挡位，额定电压为220V，高温挡和低温挡功率分别为2200W和1000W，简化电路如图2所示．（1）使用电加热器时，要插入三孔插座，是为了将金属外壳与相连，当开关S1闭合、S2断开时，电加热器处于温挡．（2）请计算电阻丝R1的阻值和通过电阻丝R2的电流．（结果保留一位小数）（3）在额定电压下，使用高温挡工作3小时，电加热器产生的热量是多少焦耳？20．图甲是某电吹风的工作原理图．电吹风工作时，可以分别吹出热风和凉风．为了防止温度过高，用一个PTC电阻R0与电阻为100Ω的电热丝R串联，R0的阻值随温度的变化如图乙所示．（1）当开关S指向1位置时，电吹风吹风；（2）该电吹风吹热风时，其温度基本恒定在200℃左右，当它的温度继续升高时，R0的电阻将，电热丝的发热功率将；（两空均选填“增大”、“不变”或“减小”）（3）该电热丝的最大发热功率是多少？21．小红家买了一台电烤箱，有高、中、低三个档位的发热功率．如图是其内部简化电路图，R l=R2，开关S1可分别与触点a、b接触．当开关S1置于a端，S2闭合时，电烤箱处于（填“高温”、“中温”或“低温”）档位；该电烤箱高中低三档的功率之比P高：P中：P低=．22．如表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝，旋钮开关可旋至0、1、2处．求：（1）当旋钮开关旋至2处时，电烤箱为档（选填“高温”或“低温”）（2）若在电路中加一个“限高温开关”，当电烤箱超过一定温度时能自动断开电路，该开关最好安装在A、B、C中的点处．（3）电烤箱在高温档正常工作15min所消耗的电能；（4）电路中R2的阻值是多少？1．【解答】解：由电路图可知，当S1、S2闭合时，R1短路，电路中只有R2；当S1闭合、S2断开时，R1，R2串联，S1断开、S2闭合时，整个电路断开，电饭锅不工作；可见，当S1、S2闭合时，电路中电阻最小，当S1闭合、S2断开时，电路中电阻较大，由P=可知，当S1、S2闭合时，电功率最大，处于加热状态；当S1闭合、S2断开时，电功率较小，处于保温状态．故A正确、BCD错．故选A．2．【解答】解：由题意可知，温控开关S1与按钮开关S2是并联，如图所示：AB、用冷水煮饭，按下按钮S2，由于冷水温度低于65℃，开关S1受温度控制，当温度低于65℃时会自动闭合，所以两个开关都是闭合的，故AB错误．C、用电饭锅烧冷水，不按下按钮S2，由于冷水的温度低于65℃，开关S1受温度控制，当温度低于65℃时会自动闭合，水也会被加热，故C正确；D、用电饭锅烧冷水，按下按钮S2，水加热被烧开后，水的温度为100℃，温度达不到103℃，S2不能自动断开，水一直处于加热状态，水的温度会保持在100℃，故D错误．故选C．3.【解答】解：两电阻丝规格相同，设R1=R2=R；由P=可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档，当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；P低温==6W，则：=12W，电热靴的高温挡：P高温档==12W，电热靴的中温挡：P中温挡==×=×12W=8W，故A正确；故选A．4.【解答】解：A、开关S1闭合、S2断开时只有R1接入电路，处于保温状态，P1=；S1、S2都闭合时R1、R2并联接入电路，处于加热状态总电阻R并小于R1，P2=．B、开关S1闭合、S2断开时，只有R2接入电路，处于保温状态，P1=；S1、S2都闭合时R1、R2并联接入电路，处于加热状态总电阻R并小于R1，P2=．C、开关S1闭合、S2断开时只有R1 R2串联接入电路，处于保温状态，P1=；S1、S2都闭合时R1接入电路，R2短路，处于加热状态，P2=．D、开关S1闭合、S2断开时，R1、R2串联接入电路，P1=；S1、S2都闭合时，R1被短路，只有R2接入电路，P2=．因为并联后的总电阻小于任何一支路电阻，但是串联电阻大于任何一单值电阻，故在电压U一定时，由P=可知，C、D中保温电功率最小，C、D中保温功率相等；并联总电阻最小，在电压一定时总功率最大，即A、B的加热功率最大，不满足要求，又由于R1大于R2，在电压U相等时，由P=可知，C中的加热功率小于D的加热功率，故只有C满足题目要求．故选C．5.【解答】解：A图中只有电阻R2工作，B图中两电阻串联，C图中只有电阻R1工作，D图中两电阻并联；串联时电路电阻最大，并联时电阻最小；根据P=可知，电源电压不变时，并联时电功率最大．故选D．6.【解答】解：只闭合S1时，R1消耗的功率为P1=I12R1，只闭合S2时，R2消耗的功率为P2=I22R2，因为P1：P2=I12R1：I22R2=（0.3A）2R1：I22R2=9：4，所以只闭合S2时电路电流I2=0.1A，所以R0的阻值为：R0===40Ω，故B错误，只闭合S1时，电路电流I1==0.3A﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣℃只闭合S2时电路电流I2===0.1A﹣﹣﹣﹣℃℃℃联立代入数据可得：R1=80Ω，进一步得出R2=320Ω，电源电压U=36V，故A错误，C正确，R0第一次消耗的电功率P R=I12R0=（0.3A）2×40Ω=3.6W，所以R0先后两次消耗的功率之比为：P R：P0=3.6W：0.4W=9：1，故D错误．故选C．7.【解答】解：当S闭合时，R′被短路，电烙铁功率为额定功率；由功率公式P=可求得R的阻值：R===1210Ω；当S断开时，两电阻串联，根据串联电路的总阻值等于各电阻之和可知总电阻：R总=R+R′=2×1210Ω=2420Ω；则电路消耗的总功率：P总===20W；故选D．8.【解答】解：当K闭合时，灯L1正常发光，电路中只有L1，所以电源电压为6V，，，当K断开时，两灯串联，所以．故选A．9. 【解答】解：A、开关S1闭合、S2断开时只有R1接入电路，处于保温状态，P1=；S1、S2都闭合时R1、R2并联接入电路，处于加热状态总电阻R并小于R1，P2=．B、开关S1闭合、S2断开时，只有R2接入电路，处于保温状态，P1=；S1、S2都闭合时R1、R2并联接入电路，处于加热状态总电阻R并小于R1，P2=．C、开关S1闭合、S2断开时只有R1 R2串联接入电路，处于保温状态，P1=；S1、S2都闭合时R1接入电路，R2短路，处于加热状态，P2=．D、开关S1闭合、S2断开时，R1、R2串联接入电路，P1=；S1、S2都闭合时，R1被短路，只有R2接入电路，P2=．因为并联后的总电阻小于任何一支路电阻，但是串联电阻大于任何一单值电阻，故在电压U一定时，由P=可知，C、D中保温电功率最小，C、D中保温功率相等；并联总电阻最小，在电压一定时总功率最大，即A、B的加热功率最大，不满足要求，又由于R1大于R2，在电压U相等时，由P=可知，C中的加热功率小于D的加热功率，故只有C满足题目要求．故选C．10.【解答】解：由电路图可知：当开关S置于1时，电路为R1的简单电路；当开关S置于2时，R1与R2串联；当开关S置于3时，R1与R2、R3串联；当开关S置于4时，电火锅不工作；因电阻越串越大，大于任何一个分电阻，所以当开关S置于1时，电路中的电阻最小，由P=可知，此时电路中的电功率最大，即火锅调到“高”档火力．故选A．11.【解答】解：开关接1时，电阻R2被短路，电路中只有R1=88Ω；开关接2时，电阻R2和R1；串联接入电路中，电路的总电阻为R=R1+R2=88Ω+2112Ω=2200Ω；在电压不变的情况下，根据公式P=可知，开关接2时功率小，为保温档；保温10min产生的热量为：Q=W=t=×600s=13200J．故答案为：2；13200．12.【解答】解：由电路图可知，当开关S的动触片置于c点时，电路为R0的简单电路，电路中的总电阻最小，由P=可知，电热毯的电功率越大，电热毯处于高温档；由P=可得，电热毯处于高温档20天消耗的电能：W=Pt=0.11kW×20×2h=4.4kW•h．故答案为：c；4.4．13.【解答】解：由电路图可知，开关S接触ab两个触点时，电路断路，电路的功率为0W；开关S接触bc两个触点时，电路为R2的简单电路，电路的电功率P1===6W；开关S接触cd两个触点时，R1与R2并联，由=+可得，电路的总电阻R===2Ω，电路的电功率P2===18W；开关S接触de两个触点时，电路为R1的简单电路，电路的电功率P2===12W，综上可知，保暖鞋在低温档工作时的电功率6W，高温档的功率为18W，它的高温档工作1min产生的热量：Q=W=P2t=18W×60s=1080J．故答案为：6；1080．14.【解答】解：根据电路图可知，当开关置于位置1时，两电阻串联；开关置于位置2时，R被短路，电路为R0的基本电路；由P=可知，当开关置于位置2时，电路功率较大，此时电饭锅处于高温档；高温档的功率为：P===1100W；电饭锅以高温档正常工作10min消耗的电能为：W=Pt=1100W×10×60s=6.6×105J．故答案为：2；6.6×105．15.【解答】解：由电路图可知，将S打至2挡时，电路为R2的简单电路，由P=UI可得，电熨斗在220V电压下正常工作的电流：I===5A；将S打至1挡时，电路为R1的简单电路，由P=可得，两发热丝的电阻之比：===（）2=（）2=．故答案为：5；1：4．16.【解答】解：（1）处于高温状态时，高温功率P1=88W，由P=UI可得，电路中的电流：I1===0.4A，根据P=可得，加热10min电路消耗的电能：W=P1t=88W×10×60s=5.28×104J；（2）处于高温状态时，开关S1、S2均闭合，只有R1接入电路，则R1的阻值：R1===550Ω；处于低温状态时，开关S1闭合，S2断开，R1和R2串联接入电路，由P=UI可得，此时电路中的电流：I2===0.2A，R1两端的电压：U1=I2R1=0.2A×550Ω=110V，则R2两端的电压：U2=U﹣U1=220V﹣110V=110V，由欧姆定律可得R2的阻值：R2===550Ω．答：（1）高温状态下，电路中的电流是0.4A；加热10min，电路消耗的电能是5.28×104J；（2）R1和R2的阻值均为550Ω．17.【解答】解：（1）由P=UI得，小灯泡的额定电流：I===0.6A；（2）因串联电路中总电压等于各分电压之和，所以，灯泡正常发光时，定值电阻R0两端的电压：U0=U﹣U L=9V﹣6V=3V，因串联电路中各处的电流相等，所以，电路中的电流：I=0.6A，定值电阻R0的阻值：R0===5Ω；（3）当S接触c点时，调节R1的滑片至中点位置时R1=5Ω，电路中的电流为：I′=0.5A，电路的总电阻：R===18Ω，灯泡的电阻为：R L=R﹣R1﹣R0=18Ω﹣5Ω﹣5Ω=8Ω，灯泡的实际功率为：P L=I2R=（0.5A）2×8Ω=2W．答：（1）小灯泡的额定电流为0.6A；（2）定值电阻R0的阻值为5Ω；（3）当S接触c点时，调节滑片至中点位置，电路中的电流为0.5A，此时灯泡的实际功率为2W．18.【解答】解：（1）由P=可得，电烤箱在低温档正常工作0.5h所消耗的电能：W=P低温t=0.44kW×0.5h=0.22kW•h；（2）当开关断开时，两电阻串联，电路的电阻最大，电功率最小即为低温档，电路中的总电阻：R===110Ω，当开关闭合时，电路为R1的简单电路，电路中的电阻最小，电功率最大即为高温档；R1===44Ω，根据电阻的串联可得：R2=R﹣R1=110Ω﹣44Ω=66Ω；故答案为：0.22；66．19.【解答】解：（1）℃电加热器属于金属外壳用电器，因此与电冰箱外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生；℃当开关S1闭合、S2断开时，电路为R1的简单电路，电路中的总电阻最大，根据P=UI=可知电路的总功率最小，电加热器处于低温档；（2）当开关S1闭合、S2断开时，电路为R1的简单电路，电加热器处于低温档，由P=UI=可得，电阻丝R1的阻值：R1===48.4Ω，当开关S1、S2闭合时，R1与R2并联，电路中的总电阻最小，电路的总功率最大，电加热器处于高温档，因电路中总功率等于各用电器功率之和，所以，R2的功率：P2=P高温﹣P低温=2200W﹣1000W=1200W，由P=UI可得，通过电阻丝R2的电流：I2==≈5.5A；（3）在额定电压下，使用高温挡工作3小时，电加热器产生的热量：Q=W=P高温t=2200W×3×3600s=2.376×107J．答：（1）地线；低；（2）电阻丝R1的阻值为48.4Ω，通过电阻丝R2的电流为5.5A；（3）在额定电压下，使用高温挡工作3小时，电加热器产生的热量是2.376×107J．20.【解答】解：（1）当开关S指向1位置时，电动机与电热丝同时接入电路（并联），电吹风吹出热风，（2）电吹风吹热风时，其温度基本恒定在200℃左右，当它的温度继续升高时（在200℃～400℃），由图象可知，R0的电阻将增大；电热丝阻值不变，则R0与电热丝串联支路的总电阻将增大，由欧姆定律可知，该支路的电流减小，根据P热=I2R可知，电热丝的发热功率将变小．（3）由图象知温度在35℃时，R0的电阻最小为10Ω，R0与电热丝串联支路的总电阻：R总=R0+R=10Ω+100Ω=110Ω，电热丝所在支路的电流：I===2A，该电热丝的最大发热功率：P热=I2R=（2A）2×100Ω=400W．故答案为：（1）热；（2）增大；减小；（3）该电热丝的最大发热功率是400W．21．【解答】解：（1）两电阻串联时电阻最大，两个电阻并联时电阻最小，根据公式P=可知，电阻越大，电功率越小；所以当开关S2闭合，S1接a点时两电阻并联，电阻最小、电功率最大，处于高档位；+=，R l=R2，R并=，消耗的电功率P高===；（2）当开关S1置于b端，S2断开时，两电阻串联，电阻最大、电功率最小，处于低档位；当开关S2闭合，S1断开时，R串=R l+R2=2R l，消耗的电功率P低==；（3）电路中只有电阻R1工作，此时处于中档位．电烤箱在中档位工作时，电路中只有电阻R1工作，消耗的电功率：P中=．则P高：P中：P低=：：=4：2：1．故答案为：高温；4：2：1．22.【解答】解：（1）由电路图可知，开关接1时R1与R2串联，开关接2时电路为R1的简单电路，开关接0时，两电阻不工作．因为串联时的电阻大于单独工作时的电阻，因此，根据P=可知，电压一定，旋钮开关接静触点“2”时，电路中的电阻最小，电功率最大，电热器处于高温档．开关接1时，电阻大，功率小，为低温档．（2）“限高温开关”就是为了当电烤箱通过一定温度时能自动断开电路，应接在火线上，在温度过高时，切断火线，所以开关接在B处．（3）由P=可得电烤箱在高温档正常工作15min所消耗的电能：W=Pt=1100W×15×60s=9.9×105J；（4）由P=可得，高温挡时，R1===44Ω；低温挡时，R总===110Ω；则R2=R总﹣R1=110Ω﹣44Ω=66Ω．答：（1）高温；（2）B；（3）电烤箱在高温档正常工作15min所消耗的电能为9.9×105J；（4）电路中R2的阻值是66Ω．。
车辆换挡困难或不能换挡故障分析与排除
车辆换挡困难或不能换挡故障分析与排除车辆换挡困难或不能换挡故障可能有多种原因，下面将从常见故障进行分析并提供排除方法。
1. 老化磨损的离合器片：离合器片在使用一段时间后会磨损，导致离合器片与飞轮之间形成不良接触，使得变速器无法顺利换挡。
解决方法是更换新的离合器片。
2. 离合器调整不当：离合器调整不当会导致离合器工作不正常，从而影响到换挡。
解决方法是进行合适的离合器调整。
3. 油压不足或油液污秽：油压不足或油液污秽会导致换挡阀门无法正常工作，从而使车辆换挡困难或无法换挡。
解决方法是检查并更换或添加足够的变速器油。
4. 变速器故障：变速器内部零部件损坏或堵塞可能会导致换挡困难或不能换挡。
解决方法是将车辆送到专业的汽车维修店进行检查和修理。
5. 档位选择器故障：档位选择器故障会导致变速器无法正确识别驾驶员的档位选择，从而使得换挡困难或无法换挡。
解决方法是检查并修复或更换档位选择器。
6. 传动轴问题：传动轴存在问题，如松动或断裂，会导致传动不畅，进而导致换挡困难或无法换挡。
解决方法是检查并修理或更换传动轴。
7. 离合器泵或变速器油泵故障：离合器泵或变速器油泵故障会导致油压不足，从而影响到换挡。
解决方法是检查并修理或更换离合器泵或变速器油泵。
8. 排气系统问题：排气系统问题，如排气管的阻塞，会导致排气不畅，进而影响到换挡。
解决方法是检查排气系统并清理或修理。
车辆换挡困难或不能换挡的故障可能有多种原因，有些可以自行处理，如检查离合器、变速器油和排气系统，而有些则需要专业的汽车维修技师进行检查和修理。
及时排除故障，可以确保车辆正常运行，避免进一步损坏。
《电功率多档位问题》
电功率多档位问题类型1.电热器的多档位问题根据电功率的公式2UPR可知，当电压一定时，电阻越小，电功率越大；电阻越大，电功率越小。
阻小温高功率大，阻大温低功率小。
例1.如图所示，电阻R1>R2，电源电压均为U，在相同时间内，图甲电路中电阻产生的总热量为Q甲，图乙电路中电阻产生的总热量为Q乙，图丙电路中电阻产生的总热量为Q丙，图丁电路中电阻产生的总热量为Q丁，则（）A.Q甲>Q乙>Q丙>Q丁B.Q丁>Q丙>Q乙>Q甲C.Q丁>Q甲>Q乙>Q丙D.Q甲>Q丙>Q乙>Q丁答案：C。
例2.电源电压不变时，在相同的时间内，两电阻串联时总电阻最________，产生的总热量最________，发热功率最________；两电阻并联时总电阻最________产生的总热量最________,发热功率最________。
如果电热器处于两电阻串联的状态，则电热器一般处于________（选填“高”“中”或“低”）档位；如果电热器处于两电阻并联的状态，则电热器一般处于________（选填“高”“中”或“低”）档位。
答案：大；小；小；小；多；大；低；高。
例 3.如图所示是电热水壶的工作电路图，闭合开关S，当电热水壶处于加热状态时，开关S2处于________状态。
若电热水壶在加热状态时的功率为1210W，则电阻R1=________Ω。
如果保温状态下电热水壶的总功率是加热状态时的10%，则保温状态下R2的电功率为________W。
答案：闭合；40；108.9。
例4.如图所示是某种电热器工作的部分电路图，电源电压U=220V不变，两根电热丝的电阻关系为R1=2R2，通过旋转扇形开关S，接触不同触点，实现高、低两个挡位的转换，低温挡时的发热功率为440W。
求：（1）R 1和R 2的电阻值。
（2）电热器处于高温挡时的总功率。
（3）如果在高温挡下工作7 min 产生的热量全部被水吸收，在标准大气压下这些热量能够让2 kg 、40 ℃的水温度升高多少。
初中物理电学中的档位问题精选
初中物理电学中的档位问题精选1、利民电器厂设计了一种具有高、中、低温三档的家用电火锅，其发热体电阻丝如图所示．A、B、C为三个接线柱，B是电阻丝中点的接线柱．相信你一定能帮助该厂完成以下工作．（1）说明各挡位的连接方法（文字表述）低温档：将A和C接入电源；中温档：将A和B（或B和C）接入电源；高温档：将A和C连接后再与B接入电源上．（2）如果低温档发热功率为200W，那么：中温档发热功率是400W；高温档发热功率是800W．2、下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：（1）电烤箱在高温档正常工作15min所消耗的电能；（2）电烤箱在低温档正常工作时，R2的阻值是多少；（3）假设在用电高峰时，家庭电路实际电压为200V，电烤箱在高温档的实际功率是多少（实际功率计算结果保留到小数点后1位）？3、下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：（1）电烤箱在高温挡正常工作10min所消耗的电能；（2）电路中R1的阻值；（3）电烤箱在低温挡正常工作时，电路中的电流和R1的功率．4、某电火锅装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有高、中和低温三档，当开关S2闭合、S1接触a时，它处于高温档，此时电路功率为P1；当开关S2闭合、S1断开时，它处于中温档，此时电路功率为P2；当开关S2断开、S1接触b时，它处于低温档，此时电路功率为P3；则P1：P2：P3=4：2：1．5、如图所示，方框中是电热锅的发热装置（未画出），它由4段阻值相同的电热丝组成，这个发热装置的电路与方框外的电路相连接，当开关S接到A点时为低温，接到B点时为高温，电源电压不变，在相同时间内，高温时产生的热量是低温时产生的热量4倍，试在方框内画出它的电路图．6、学校科技小组的同学制作了一个简易三档位的“小小电热宝”，如图所示，R1、R2都是发热电阻，电源电压保持36V．（1）当S1闭合，S2接a端时为中温档，电热宝的功率为18W，求R1的阻值是多少？（2）当S1闭合，S2接b端时为高温档，电热宝的功率为45W，求电路中的总电流和R2的电阻各是多少？（3）电热宝在低温档时，开关S1、S2各处于什么状态？7、CFXB型电饭锅有两档，其原理如图所示．R0是发热电阻，R是串联限流电阻．“2”是高温烧煮档，“1”是焖饭、保温档．当开关S与接线柱2相连时，电饭锅的总功率为1100W；当开关S与接线柱1相连时，电饭锅的总功率为22W．求：（1）R0的阻值；（2）串联电阻R的阻值；（3）开关S在“1”档时，串联电阻R上消耗的电功率．8、如右图所示是一种煲汤用的电饭锅工作原理图，其中温控器的作用是当水沸腾后能自动断电一段时间．电饭锅的部分参数如下表所示．（1）三脚插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和大地相连．（2）调节切换开关可以使电饭锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“3”时为保温档．小瑾发现，当电饭锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是保温功率小于（或等于）散热功率．（3）该电饭锅处于高温档正常工作时，使 4.5L的水温度升高54℃需要42min，那么电饭锅的效的重要体现．以下做法不符合“低碳生活”要求的是DA．出行时尽量使用自行车B．大力开发利用太阳能和风能C．节约用水、用电、用气D．大力发展以煤为燃料的火力发电．9、如图所示，甲是电饭锅的实验图，乙是其内部的电路简图．它们有“高温烧煮”和“焖饭、保温”两档，由温控开关（电阻不计）自动控制．煮饭时，先要按下温控开关按钮；到达设定温度（饭已煮熟）后，按钮会自动弹起．（1）当温近代开关按钮按下时，电钮锅电路总功率为1000W，求“烧煮电路部分”的电阻R1的阻值．（2）温控开关按钮弹起后，电饭锅电路总功率为40W，求“保温电路部分”的电阻R2的阻值．（3）若用该电饭锅的“高温烧煮”档烧水，5min能将2kg、20℃的水加热至50℃，求电饭锅的功率，并说明能源浪费的去向．[c水=4.2×103J•（kg•℃）-1]．10、电饭锅工作时有两种状态：一是锅内水烧干前的加热状态，二是水烧干后的保温状态．图为CFXB型“220V 1100W”电饭锅的简易原理图．已知R=1956Ω．求：（1）电阻R0的阻值．（2）接通档“1”时，电饭锅处于保温状态（选填“保温”或“加热”），此时电路的总功率为多大？（3）如果用该电饭锅来烧水，其放出的热量全部被水吸收，问需多少分钟可将2.2kg，初温为20℃的水烧开？（设1标准大气压下）11、如图是家乐牌节能型家用电饭煲及简化的电路图．当S1、S2都闭合时，R1、R2两个发热体同时给锅加热，处于高温加热状态；当只闭合S1时，处于低温保温状态．已知家庭电路电压为220V，R2工作时的阻值为88Ω，电饭煲低温保温状态时的功率为40W．求：（1）高温加热状态时，通过R2的电流是多少安？（2）低温保温状态时，R1的阻值是多少欧？（3）如果用来煮一次米饭（高温加热状态）用30min．则电饭锅要消耗多少电能？12、如图是电饭锅的实物图，图（甲）是它的内部电路图，图（乙）是电路简图．它有“高温烧煮”和“焖饭、保温”两挡，由温控开关自动控制．煮饭时，先要按下温控开关按钮；到达设定温度（饭已煮熟），按钮会自动弹起．（1）对照观察图（甲）和（乙），温控开关按钮未按下时，“烧煮电路部分”与“保温电路部分”是串联关系（选填“串联”或“并联”）；按下温控开关按钮，“烧煮电路部分”的电压为220V，“保温电路部分”将不工作（选填“工作”或“不工作”）；温控开关按钮弹起后，电路中的电流比原来小（选填“大”或“小”）．（2）当温控开关按钮按下时，电饭锅电路的总功率为1100W．求：“烧煮电路部分”的电阻R1．（3）温控开关按钮弹起后，电饭锅电路的总功率为44W．求：①电路中的电流；②“保温电路部分”的电阻R2．（4）已知，只有当指示灯和限流器两端的电压与电源电压相差不大时，指示灯才会发光．请通过相关计算或分析，说明为什么温控开关按钮弹起时，红灯熄灭而黄灯亮．13、小明家所用电饭煲有“a”、“b”两档开关，其原理图如图所示，R0是电饭锅的发热板，电饭煲工作时开关能自动由“a”档跳到“b”档．当开关接“a”档时，电路消耗的功率是1100W，当开关接“b”档时，电饭锅保温时发热板消耗的功率是1.76W，小明的妈妈每天8：00离开家时连接好电饭煲开关开始煮饭，11：30回到家时断开开关，实际烧煮时间为0.5h，其余时间为保温．求：（1）电阻R0和R的阻值是多大？（2）小明家每天煮饭消耗的总电能是多少？（3）请帮助小明设计一种测定用电高峰（电压较低）时电饭煲处于保温状态的实际功率的方法（简要写出使用步骤和表达式）14、如图是电饭锅的电路图，S是温控开关，R1、R2是电阻丝．闭合和断开开关S，可选择电饭锅处于“加热”或“保温”状态．若R1：R2=1：35，电饭锅“加热”时的总功率为P1，“保温”时的总功率为P2，则P1：P2（）A．36：1 B．35：1 C．36：35 D．35：315、电饭锅烧饭时有两种状态，一是锅内烧干前的加热状态，二是水烧干后的保温状态．如图是电饭锅的电路图，R1是调节电阻，R2是加热用的电阻丝．如果电饭锅正常工作加热时的电功率为1000W，则（1）电饭锅处于加热状态时的电流是多少？加热电阻丝的阻值是多大？（2）若电饭锅保温时的电功率为250W，则保温调节电阻R2的阻值为多大？（3）在某次煮饭的过程中，电饭锅加热用了20mim，保温用了30min，则整个过程消耗的电能为多少kWh？16、随着农民不断增收和“家电下乡”等惠民政策的实施，不少农村家庭也用上了空调、电饭锅、微波炉等大功率用电器，但这些用电器使用不当，就会导致人体触电、电路火灾等事故的发生．小王家就新买了电饭锅，电饭锅的铭牌如图所示，他家的电能表表盘上标有“220V10A”、“3000r/kw•h”，小王利用电饭锅、电能表、手表、杆秤、温度计等器材进行了以下观察实验活动：a．用电饭锅烧一壶水，测得水的质量为2kg，水的初温为30℃；b．断开家里其它用电器，只将电饭锅接入电路烧水，观察电能表，电能表表盘在5min钟内转了243r，此时用温度计测得水的温度恰好为60℃．（1）电饭锅加热水的实际功率为多少？是否正常工作？（不考虑温度对电阻的影响）（2）加热水的过程中，电饭锅的效率为多少？C水=4.2×103J/（kg•℃）（3）小王还发现，电饭锅使用的是三脚插头，与之配套的是三孔插座，电饭锅插头的中间那个金属片比另两个金属片长且厚一些．简述这样设计的好处．17、如图是家用电饭锅的简化电路图，S1是手动开关，电饭锅接通电源，闭合S1电饭锅开始加热，温度达到103℃时自动断开．S2是自动开关，当温度超过80℃时自动断开，温度低于70℃时自动闭合．R1是工作电阻，阻值为88Ω．试求：（1）电饭锅加热过程中消耗的电功率为多大？（2）若保温过程中R1消耗的功率为22W，求R2的值．。
专题15 电热器档位问题(原卷版)-九年级物理全一册
2023-2024学年九年级物理全一册学优生期中期末复习难点题型专项突破（人教版）专题15 电热器档位问题1．（2023•仙桃中考）某款电热杯有高、中、低三挡，简化电路如图所示，S1、S2不能同时闭合，R1的阻值为2.5Ω。
只闭合S3时，电路中的电流为2A。
下列说法正确的是（）A．电源电压为10VB．只闭合S1、S3时，电热杯处于低温挡C．只闭合S3时，电热杯工作1min产生的热量为600JD．加热100g水，水温由25℃升高到35℃，水吸收的热量为420J2．（2023•聊城模拟）某型号的电热毯有高温和低温两个挡，其内部电路原理图和主要参数如图和表所示，R1是发热体，以下说法正确的是（）额定电压220V高温发热功率121W低温发热功率44W交流频率50HzA．当S闭合时是低温挡B．发热体的电阻是40ΩC．在低温挡工作1min发热体产生的热量是44JD．实际电压为200V时，高温挡实际发热功率是100W3．（2023•德州中考）如图所示，某家用电热水壶有“高温”、“低温”两挡，已知定值电阻R1与R2阻值相等，“低温挡”正常工作时的功率为484W，则R2的阻值为Ω。
在标准大气压下，用“高温挡”加热初温为15℃、质量为1kg的水7min，该过程消耗的电能为J，若产生的热量全部被水吸收，则水的温度升高了℃。
[c水＝4.2×103J/（kg•℃）]4．（2023•宿迁中考）某型号电饭锅有“高温烧煮”和“保温焖饭”两挡，其电路如图所示。
当开关S置于1时，电流表示数为5A，此时电饭锅处于挡，在此挡位下加热2.2kg的水，使其温度升高10℃，用时100s，电饭锅的加热效率为；当开关S置于2时，电流表的示数为0.1A，R的阻值为Ω。
若从做饭快的角度考虑，应选择功率更的电饭锅。
[c水＝4.2×103J/（kg•℃）]5．（2022•苏州中考）某型号的电水壶有加热和保温两个挡位，其电路如图所示。
初中物理电学中的档位问题精选-推荐下载
初中物理电学中的档位问题精选1、利民电器厂设计了一种具有高、中、低温三档的家用电火锅，其发热体电阻丝如图所示．A、B、C为三个接线柱，B是电阻丝中点的接线柱．相信你一定能帮助该厂完成以下工作．（1） 说明各挡位的连接方法（文字表述）低温档：将A和C接入电源；中温档：将A和B（或B和C）接入电源；高温档：将A和C连接后再与B接入电源上．（2） 如果低温档发热功率为200W，那么：中温档发热功率是400W；高温档发热功率是800W．2、下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：（1） 电烤箱在高温档正常工作15min所消耗的电能；（2） 电烤箱在低温档正常工作时，R2的阻值是多少；（3）假设在用电高峰时，家庭电路实际电压为200V，电烤箱在高温档的实际功率是多少（实际功率计算结果保留到小数点后1位）？3、下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝． 求：（1）电烤箱在高温挡正常工作10min所消耗的电能；（2）电路中R1的阻值；（3）电烤箱在低温挡正常工作时，电路中的电流和R1的功率．4、某电火锅装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有高、中和低温三档，当开关S2闭合、S1接触a时，它处于高温档，此时电路功率为P1；当开关S2闭合、S1断开时，它处于中温档，此时电路功率为P2；当开关S2断开、S1接触b时，它处于低温档，此时电路功率为P3；则P1：P2：P3=4：2：1．5、如图所示，方框中是电热锅的发热装置（未画出），它由4段阻值相同的电热丝组成，这个发热装置的电路与方框外的电路相连接，当开关S接到A点时为低温，接到B点时为高温，电源电压不变，在相同时间内，高温时产生的热量是低温时产生的热量4倍，试在方框内画出它的电路图．6、学校科技小组的同学制作了一个简易三档位的“小小电热宝”，如图所示，R1、R2都是发热电阻，电源电压保持36V．（1）当S1闭合，S2接a端时为中温档，电热宝的功率为18W，求R1的阻值是多少？（2）当S1闭合，S2接b端时为高温档，电热宝的功率为45W，求电路中的总电流和R2的电阻各是多少？（3）电热宝在低温档时，开关S1、S2各处于什么状态？7、CFXB型电饭锅有两档，其原理如图所示．R0是发热电阻，R是串联限流电阻．“2”是高温烧煮档，“1”是焖饭、保温档．当开关S与接线柱2相连时，电饭锅的总功率为1100W；当开关S与接线柱1相连时，电饭锅的总功率为22W．求：（1）R0的阻值；（2）串联电阻R的阻值；（3）开关S在“1”档时，串联电阻R上消耗的电功率．8、如右图所示是一种煲汤用的电饭锅工作原理图，其中温控器的作用是当水沸腾后能自动断电一段时间．电饭锅的部分参数如下表所示．（1）三脚插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和大地相连．（2）调节切换开关可以使电饭锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“3”时为保温档．小瑾发现，当电饭锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是保温功率小于（或等于）散热功率．（3）该电饭锅处于高温档正常工作时，使4.5L的水温度升高54℃需要42min，那么电饭锅的效率为多少？〔c水=4.2×103J/（kg•℃）〕（4）倡导“低碳生活”是实现人与自然和谐相处的重要体现．以下做法不符合“低碳生活”要求的是D A．出行时尽量使用自行车 B．大力开发利用太阳能和风能C．节约用水、用电、用气 D．大力发展以煤为燃料的火力发电．9、如图所示，甲是电饭锅的实验图，乙是其内部的电路简图．它们有“高温烧煮”和“焖饭、保温”两档，由温控开关（电阻不计）自动控制．煮饭时，先要按下温控开关按钮；到达设定温度（饭已煮熟）后，按钮会自动弹起．（1）当温近代开关按钮按下时，电钮锅电路总功率为1 000W，求“烧煮电路部分”的电阻R1的阻值．（2）温控开关按钮弹起后，电饭锅电路总功率为40W，求“保温电路部分”的电阻R2的阻值．（3）若用该电饭锅的“高温烧煮”档烧水，5min能将2kg、20℃的水加热至50℃，求电饭锅的功率，并说明能源浪费的去向．[c水=4.2×103 J•（kg•℃）-1]．10、电饭锅工作时有两种状态：一是锅内水烧干前的加热状态，二是水烧干后的保温状态．图为CFXB型“220V 1100W”电饭锅的简易原理图．已知R=1956Ω．求：（1）电阻R0的阻值．（2）接通档“1”时，电饭锅处于保温状态（选填“保温”或“加热”），此时电路的总功率为多大？（3）如果用该电饭锅来烧水，其放出的热量全部被水吸收，问需多少分钟可将2.2kg，初温为20℃的水烧开？（设1标准大气压下）11、如图是家乐牌节能型家用电饭煲及简化的电路图．当S1、S2都闭合时，R1、R2两个发热体同时给锅加热，处于高温加热状态；当只闭合S1时，处于低温保温状态．已知家庭电路电压为220V，R2工作时的阻值为88Ω，电饭煲低温保温状态时的功率为40W．求：（1）高温加热状态时，通过R2的电流是多少安？（2）低温保温状态时，R1的阻值是多少欧？（3）如果用来煮一次米饭（高温加热状态）用30min．则电饭锅要消耗多少电能？13、小明家所用电饭煲有“a”、“b”两档开关，其原理图如图所示，R0是电饭锅的发热板，电饭煲工作时开关能自动由“a”档跳到“b”档．当开关接“a”档时，电路消耗的功率是1100W，当开关接“b”档时，电饭锅保温时发热板消耗的功率是1.76W，小明的妈妈每天8：00离开家时连接好电饭煲开关开始煮饭，11：30回到家时断开开关，实际烧煮时间为0.5h，其余时间为保温．求：（1）电阻R0和R的阻值是多大？（2）小明家每天煮饭消耗的总电能是多少？（3）请帮助小明设计一种测定用电高峰（电压较低）时电饭煲处于保温状态的实际功率的方法（简要写出使用步骤和表达式）14、如图是电饭锅的电路图，S是温控开关，R1、R2是电阻丝．闭合和断开开关S，可选择电饭锅处于“加热”或“保温”状态．若R1：R2=1：35，电饭锅“加热”时的总功率为P1，“保温”时的总功率为P2，则P1：P2（ ）A．36：1 B．35：1 C．36：35 D．35：315、电饭锅烧饭时有两种状态，一是锅内烧干前的加热状态，二是水烧干后的保温状态．如图是电饭锅的电路图，R1是调节电阻，R2是加热用的电阻丝．如果电饭锅正常工作加热时的电功率为1000W，则（1）电饭锅处于加热状态时的电流是多少？加热电阻丝的阻值是多大？（2）若电饭锅保温时的电功率为250W，则保温调节电阻R2的阻值为多大？（3）在某次煮饭的过程中，电饭锅加热用了20mim，保温用了30min，则整个过程消耗的电能为多少kWh？16、随着农民不断增收和“家电下乡”等惠民政策的实施，不少农村家庭也用上了空调、电饭锅、微波炉等大功率用电器，但这些用电器使用不当，就会导致人体触电、电路火灾等事故的发生．小王家就新买了电饭锅，电饭锅的铭牌如图所示，他家的电能表表盘上标有“220V10A”、“3000r/kw•h”，小王利用电饭锅、电能表、手表、杆秤、温度计等器材进行了以下观察实验活动：a．用电饭锅烧一壶水，测得水的质量为2kg，水的初温为30℃；b．断开家里其它用电器，只将电饭锅接入电路烧水，观察电能表，电能表表盘在5min钟内转了243r，此时用温度计测得水的温度恰好为60℃．（1）电饭锅加热水的实际功率为多少？是否正常工作？（不考虑温度对电阻的影响）（2）加热水的过程中，电饭锅的效率为多少？C水=4.2×103 J/（kg•℃）（3）小王还发现，电饭锅使用的是三脚插头，与之配套的是三孔插座，电饭锅插头的中间那个金属片比另两个金属片长且厚一些．简述这样设计的好处．17、如图是家用电饭锅的简化电路图，S1是手动开关，电饭锅接通电源，闭合S1电饭锅开始加热，温度达到103℃时自动断开．S2是自动开关，当温度超过80℃时自动断开，温度低于70℃时自动闭合．R1是工作电阻，阻值为88Ω．试求：（1）电饭锅加热过程中消耗的电功率为多大？（2）若保温过程中R1消耗的功率为22W，求R2的值．。
初三物理多档位问题练习题
初三物理多档位问题练习题多档位问题是初中物理中的一个重要概念，学好多档位问题对于理解力的计算和档位的选择十分重要。
下面是一些初三物理的多档位问题练习题，希望能够帮助同学们更好地掌握这一知识点。
题目一：汽车行驶过程中，驾驶员通常需要调节档位以适应车速的变化。
假设一辆汽车的最高速度为120km/h，各个档位的速度范围如下：1档：0-20km/h2档：20-40km/h3档：40-60km/h4档：60-80km/h5档：80-100km/h6档：100-120km/h请回答以下问题：1. 如果汽车的速度为35km/h，应该使用几档？2. 如果汽车的速度为90km/h，应该使用几档？3. 如果汽车的速度为15km/h，应该使用几档？解析：1. 当汽车速度为35km/h时，处于2档的速度范围内，所以应该使用2档。
2. 当汽车速度为90km/h时，处于5档的速度范围内，所以应该使用5档。
3. 当汽车速度为15km/h时，处于1档的速度范围内，所以应该使用1档。
题目二：一辆小车在做加速运动时，初始速度为10m/s，加速度为2m/s^2。
请回答以下问题：1. 小车在2秒后的速度是多少？2. 小车在5秒后的速度是多少？3. 小车在10秒时，共运动了多少距离？解析：1. 根据速度-时间关系式 v = u + at，其中u为初始速度，a为加速度，t为时间，代入数值得 v = 10 + 2 * 2 = 14m/s。
2. 同样利用速度-时间关系式，代入数值得 v = 10 + 2 * 5 = 20m/s。
3. 运动过程中的位移可以通过位移-时间关系式 s = ut + (1/2)at^2 计算得到。
将初始速度u = 10m/s，时间t = 10s，加速度a = 2m/s^2代入得 s = 10 * 10 + (1/2) * 2 * 10^2 = 100 + 100 = 200m。
题目三：一辆电动车沿直线行驶，加速度大小为2m/s^2，初始速度为0。
电热器及其档位问题(解析版)-2023年中考物理二轮复习核心考点精讲与必刷题型精练(全国通用)
专题33电热器及其档位问题【核心考点精讲】1、原理：电热器档位越高，对应的实际功率越大；2、公式：R U P 2=（1）S1接b 、S2断开时，R1和R2串联，电阻最大，实际功率小，处于低档，此时电路功率212R R U P +=总（串联电路合着求）（2）断开S1、闭合S2时，只有R1接入电路，处于中档，此时电路功率12R U P =总（3）S1接b 、S2闭合时，R1和R2并联，电阻最小，实际功率大，处于高档，此时电路功率2212R U RU P +=总（并联电路分着求）（1）S1闭合、S2断开时，R1和R2串联，电阻最大，实际功率小，处于低档，此时电路功率212R R U P +=总（2）S1、S2闭合时，只有R1接入电路，电阻最小，实际功率大，处于高档，此时电路功率12R U P =总【必刷题型精练】1．（2022•湖北中考）某款家用电热取暖器有两个挡位，它正常工作时，下列说法正确的是（）A．取暖器的电热丝是由电阻率小、熔点高的材料制成B．“高温”挡一定比“低温”挡产生的热量多C．“高温”挡一定比“低温”挡的工作电阻大D．连接电热丝的导线比电热丝的电阻小解：A、取暖器上的发热体是由电阻率大，熔点高的材料制成的，故A错误；B、由Q＝W＝Pt可知，取暖器产生热量的多少，除了与取暖器的电功率有关，还与通电时间的长短有关，所以“高温”挡不一定比“低温”挡产生的热量多，故B错误；C、由P=2可知，电热丝的工作电阻R=2，电源电压相等，电功率越大，工作电阻越小，所以“高温”挡一定比“低温”挡的工作电阻小，故C错误；D、连接电热丝的导线比电热丝的电阻小，故D正确。
答案：D。
2．（2021•淄博中考）如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。
通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。
则（）A．开关S接触2、3触点时，水龙头放出的是热水B．开关S接触3、4触点时，电热丝R1、R2串联C．水龙头在温水挡正常工作时的电流是15AD．水龙头在热水挡正常工作时的功率是3300W解：（1）当开关S接触1、2触点时，电路不通电，电热丝不工作，水龙头放出的是冷水；（2）当开关S接触2、3触点时，电路中只有R2电热丝工作，根据I=可知，此时的电功率：P＝UI＝U•=2=(220p244=1100W；此时电路的电流：I=2=22044=5A；（3）当开关S接触3、4触点时，电路中R1、R2电热丝并联，根据I=可知，此时的电功率：P′＝UI′＝U•=2=21+22=(220p222+(220p244=2200W+1100W＝3300W；（4）比较可知，当开关S接触2、3触点时，水龙头放出的是温水，当开关S接触3、4触点时，水龙头放出的是热水；根据以上分析可知，ABC错误，D正确。
初中物理多档位问题讲解
初中物理多档位问题讲解
多档位问题是指在物理实验或测量中，需要经常调整不同档位来获得合适的测量结果。
下面以一个简单的电阻测量为例进行讲解。
假设有一个未知电阻，我们要通过电流表和电压表来测量它的阻值。
1. 首先，将电流表和电压表连接在未知电阻上，然后将电流表的选择档位调至适当的范围，一般选择最小档位。
2. 接下来，将电压表的选择档位调至适当的范围，也一般选择最小档位。
3. 打开电路，记录电流表和电压表的读数。
4. 如果电流表或电压表的读数超过了所选档位的最大值，说明所选档位太小，需要调整到更大的档位上。
5. 反之，如果电流表或电压表的读数过小，接近零值，说明所选档位太大，需要调整到更小的档位上。
6. 根据实际读数的大小，逐步调整电流表和电压表的档位，直到读数稳定在合适的范围内。
7. 在读数稳定后，记录电流表和电压表的最终读数。
8. 根据欧姆定律（U=IR），将电压值除以电流值，即可得到未知电阻的阻值。
需要注意的是，在选择档位时，应尽量选择最接近待测量物理量的档位，以提高测量的精确度。
同时，还需留意测量仪器的量程，避免超出其可测量的范围。
以上就是初中物理多档位问题的基本讲解。
希望对你有所帮助！。
电容多档位问题专题
电容多档位问题专题
问题背景及目标
电容多档位问题是指在电容设置中出现多个档位选项的情况。
本专题旨在解释电容多档位问题的原因以及可能的解决方案，以便用户能够更好地理解和处理该问题。
问题原因
电容多档位问题可能由以下几个因素导致：
1.设计错误：电容的设计可能存在缺陷，导致档位设置不够简单明了，给用户使用带来困扰。
2.操作失误：用户在使用电容时可能误操作，误选了不正确的档位。
3.技术限制：某些电容设备可能由于技术限制，需要提供多个档位选项来适应不同的使用需求。
解决方案
针对电容多档位问题，可以采取以下解决方案：
1.设计优化：电容制造商可以改进电容的设计，使档位设置更加简单明了，减少用户的困惑和错误操作。
2.操作指引：为了避免用户误操作，制造商可以在电容使用说明书中提供详细的操作指引，告知用户如何正确选择档位。
3.技术创新：电容制造商可以研发新的技术，使电容能够自动调整档位，减少用户的操作难度。
总结
电容多档位问题可能由设计错误、操作失误或技术限制等因素导致。
为了解决这一问题，电容制造商可以进行设计优化、提供操作指引或进行技术创新。
通过这些措施，可以使电容的使用更加简单方便，提高用户的满意度。
变速问题练习题
变速问题练习题1. 问题描述在一辆汽车上，驾驶员需要选择不同的档位（速度比）来适应不同的行驶条件。
现假设车辆有5个档位，分别是1档、2档、3档、4档和5档。
每个档位对应不同的速度比，如下所示：1档：速度比为1:52档：速度比为1:43档：速度比为1:34档：速度比为1:25档：速度比为1:1现假设车辆在1档行驶时的速度为20 km/h，请回答以下问题：2. 问题一如果驾驶员将档位换到2档，车辆的速度会如何变化？解析：根据速度比，将1档的速度20 km/h乘以2档的速度比1/4，可得到2档的速度。
计算如下：速度 = 20 * (1/4) = 5 km/h答案：当驾驶员将档位换到2档时，车辆的速度将变为5 km/h。
3. 问题二假设车辆在4档行驶时的速度为40 km/h，如果驾驶员将档位换到3档，车辆的速度会如何变化？解析：同样地，根据速度比，将4档的速度40 km/h乘以3档的速度比1/3，可得到3档的速度。
计算如下：速度 = 40 * (1/3) = 13.33 km/h答案：当驾驶员将档位换到3档时，车辆的速度将变为13.33 km/h。
4. 问题三如果驾驶员将档位换到5档，车辆的速度会如何变化？解析：根据速度比，将1档的速度20 km/h乘以5档的速度比1/1，可得到5档的速度。
计算如下：速度 = 20 * (1/1) = 20 km/h答案：当驾驶员将档位换到5档时，车辆的速度将保持不变，仍为20 km/h。
5. 总结根据以上三个问题的分析，我们可以得出以下结论：- 高档位具有更高的速度比，因此车辆在高档位时的速度更快。
- 低档位具有较低的速度比，因此车辆在低档位时的速度较慢。
- 在本题中，车辆在1档行驶时的速度为20 km/h，而在5档行驶时的速度也为20 km/h。
通过对变速问题的练习，我们可以更好地理解档位与速度之间的关系，为驾驶提供更准确的车速控制。
挂不上档的原因
挂不上档的原因
挂不上档的原因有很多可能性，包括但不限于以下几点：
1. 换挡操作不正确：例如放离合不过、换挡时间不恰当等。
2. 引擎故障：可能是由于发动机故障或电子控制单元出现问题，导致无法正常进行换挡。
3. 变速器故障：如离合器损坏、齿轮齿条磨损、液压系统失效等。
4. 档位问题：可能是由于齿轮齿条磨损、同步器问题等，导致无法顺利进入目标档位。
5. 油液问题：如变速器油不足、油质老化等，可能使得变速器无法正常工作。
6. 驾驶员驾驶技巧问题：可能是由于操作不熟练、操作错误等原因，导致无法顺利换挡。
7. 其他外部因素：如温度过低、道路条件恶劣等，可能会影响变速器正常工作，造成挂不上档。
因此，当遇到挂不上档的情况时，可以先检查自己的驾驶操作是否正确，若操作正确但问题依旧存在，则需要及时维修检查车辆的相关部件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多档位问题
将多档位问题分为两类：（从电功率的公式P=U2/R入手）。
一类是电热器有多个加热电阻参与，总电压不变，接入电路中的电阻变化。
这种情况又分三种，（1）串联电路中逐渐使电阻短路，电阻越来越小，功率越来越大，实现低、中、高档位的变化。
（2）并联，闭合一个支路并联接入一个电阻，功率变大。
（3）通过开关的变化，两个电阻可以串联、可以并联，又可以单独接。
这一类题的解题突破口在于分析电路中电阻的变化。
另一类是只有一个加热电阻，串联电阻分压，使加热管的电压改变从而引起功率的变化。
（此类题目中要特别注意区别加热电阻和分压电阻，分压电阻的电热是不能用来加热的）
将这两类题分析清楚，可以突破电学中难当的计算题，在解题过程中有熟悉概念（功率）规律（欧姆定律、串并联特点），有练习分析电路的技能，还有从实际问题中提取信息，转化成物理的问题的能力，价值性比较大。
删掉.图16
第一步加热接通电源，加热管开始加热，加热6min杯内水温升至80℃；
第二步打浆加热停止，电机开始打浆，按工作lOs停8s方式循环，经1．2min停止；第三步再加热打浆结束后，加热管继续加热，加热3min豆浆由80℃升温至100℃．
根据以上信息计算：
（1）在“第三步再加热”的过程中，豆浆吸收的热量(设豆浆与水的比热容等)；
（2）豆浆机在“加热——打浆——再加热”的全过程中，共消耗的电能．
2．电烙铁使用前需要一定的预热时间，因而若暂时不用也要接在电源上，这样既费电又会造成烙铁头氧化而不易沾锡。
小明将一把标有“220V 55W”的电烙铁与一只灯泡（灯丝在预热状态下的电阻为495Ω）连接成如图17所示的电路。
断开S，电烙铁处于预热状态；闭合S，电烙铁很快达到焊接温度。
求：（1）预热状态下电烙铁消耗的功率为多少瓦？（2）预热状态下整个电路消耗的功率是电烙铁正常工作时消耗功率的百分之几？
3
．在初三级物理综合实践活动中，小明自制了亮度可调节的小台灯，其电路图及灯泡规
格如图所示.
（1）调节开关从触点O依次转动到3的过程中，灯泡的亮度将如何变化？（2）假设灯泡电阻为R1，且不因温度而发生变化，已知
3
3
2
1
L
R
R
R
R=
=
=，如果调节开关转到触点3时，灯泡的实际功率是多大？
4．图7是额定电压为220V的理发用电吹风的典型电路．其中电热丝通电后可以发热，电动机通电后可以送风，正常工作时：
(1)要送热风，选择开关应放在间．(填"AB”、“BC”或“CD'’)
(2)已知电动机的额定功率是120W,，当送冷风时，通电5min，电流所做的功是多少? （3）如果电热丝电阻是55Ω，当送热风时，电路消耗的总功率是多少?
.
5．某工厂欲设计一种高、中、低温三档的家用电火锅，要求低温发热功率为200W，其发热体电阻丝如图所示，A、B、C为三个接线柱，B是电阻丝中点的接线柱，请你帮助该厂完成下列工作：（1）说明各档位的连线方法（文字表述、画图完成均可）（2）分别算出高、中温两档的发热功率。
（3）设计一份该电火锅的产品铭牌。
6．某电热毯只有一个挡位．使用不方便．小明想用一电阻丝作发热体与其串联，将它改造成有两个挡位的电热毯．已知原电热毯的额定电压为，为了测定它的额定功率，小明把它与一个标有“220V 25W”灯泡串联在家庭电路中如图4所示，电压表的示数为176 V． (电源电压恒为220 V，不考虑温度对电阻阻值的影响)，求：（1）原电热毯的额定功率多大? (2)为了使改造后的电热毯 (如图5所示)在低温挡位时的总发热功率为原电热毯额定功率的五分之三，小明需一个阻值多大的电阻丝?(保留一位小数)(3)改造后的电热毯，在低温挡位时工作，消耗多少电能？第一题
．小明家买一台电烤箱，有低、中、高三个档位的发热功率，如图十其内部简化
电路图，开关S1，可分别与触电a、b接触。
已知R1=48.4欧R2=96.8欧，电源电压保持不变，请分析和解答下列问题。
1）当开关S1置于b端，S2断开时，电烤箱位于什么档位？请简述理由。
2）电烤箱在中档工作时，消耗的电功率是多少？
3）电烤箱高档工作时，对食物加热6min消耗多少电能。
第二题8．如图22是电饭锅的实物图，图23（甲）是它的内部电路图，图23（乙）是电路简图。
它有“高温烧煮”和“焖饭、保温”两挡，由温控开关自动控制。
煮饭时，先要按下温控开关按钮；到达设定温度（饭已煮熟），按钮会自动弹起。
（1）对照观察图23（甲）和（乙），温控开关按钮未按下时，“烧煮电路部分”与“保温电路部分”是关系（选填“串联”或“并联”）；按下温控开关按钮，“烧煮电路部分”的电压为V，“保温电路部分”将（选填“工作”或“不工作”）；温控开关按钮弹起后，电路中的电流比原来（选填“大”或“小”）。
（4分）
（2）当温控开关按钮按下时，电饭锅电路的总功率为1100 W。
求：“烧煮电路部分”的
电阻R1。
（2分）
（3）温控开关按钮弹起后，电饭锅电路的总功率为44 W。
求：①电路中的电流；
②“保温电路部分”的电阻R2。
（3分）
（4）已知，只有当指示灯和限流器两端的电压与电源电压相差不大时，指示灯才会发光。
请通过相关计算或分析，说明为什么温控开关按钮弹起时，红灯熄灭而
黄灯亮。
（3分）
烧煮电路部
分
R1
烧煮电路部
物理兴趣小组的同学们设计了一个饮水机模型，其电路实物连接示意图如图所示。
电路中电源电压为12V ，且保持不变，R 1是供加热的电阻丝，R 2是一个定值电阻。
当开关S 1、S 2都闭合时，电流表示数为0.8A ；当开关S 1闭合、S 2断开时，电压表示数为7.5V 。
求：
（1）电阻丝R 1的阻值。
（2）开关S 1闭合、S 2断开时，电流表的示数及R 2的阻值。
（3）开关S 1、S 2都闭合时，这个模型处于加热状态还是保温状态？请计算出此状态下它的功率。
李佳同学家里的电热饮水机有加热和保温两种状态，这两种状态轮流工作，完全由温控开关
S0自动控制：当胆内水的温度被加热到90℃时，加热状态就停止而进入保温状态；当胆内水的温度降到60℃时，加热状态就启动。
图12是该饮水机的电路原理图。
李佳同学通过观察还发现：当胆内装有1千克水时，饮水机的加热状态每次只启动5分钟就停止。
问：
(1)温控开关S0在何种状态(断开或闭合)时，饮水机处在保温状态?这时饮水机的电功率是多少?
(2)在加热状态中，饮水机把电能转化为水的内能的效率是多少? [已知水的比热容为4.2×103
J ／(kg ·℃)]
电热毯
R 0
L
220V
图22。
