(完整版)电功率中家用电器档位问题

合集下载

初中物理家用电器多档位电功率问题课件

初中物理家用电器多档位电功率问题课件
向A、B,枪口冒出胶液,松开扳机,联动开关S同时掷向B、C。
单只PTC元件的电阻随温度的变化如图丙所示。关于PTC元件的工 作情况,下列说法中正确的是 ( ) A.扣动扳机,两只PTC元件串联在电路中 B.松开扳机,只有一只PTC元件接入电路 C.松开扳机,当温度为80℃时,电路消耗的电功率为55W D.扣动扳机,当温度为180℃时,1min电路消耗的电能为4800J
PPT学习交流
(1)电饭锅在高温烧煮挡时,开关S应与哪个触点连接?
(2)电热丝R的阻值多大?
PPT学习交流
11
二、R1、R2串联
闭合S接2时,R1、R2串联,为低温档: (1)R1是发热电阻R2是分压电阻时,
P低=[U/(R1+R2)]2R1 (2)R1、R2都是发热电阻时,P低=U2/(R1+R2)
闭合S拨到3时,高温档: P高=U2/R1
PPT学习交流
9
1、下表为一台电烤箱的铭牌,其内部简化电路如右
下图所示,R1和R2均为电热丝。求:
(1)电烤箱在低温挡正常工作时,电路中的电流;
(2)电路中R1的阻值。
PPT学习交流
10
2、CFXB型“220V 1100W”电饭锅的原理图如图所示, 它有高温、保温两挡,通过单刀双掷开关S进行调节, R0为电热丝.当开关S接高温挡时,电路的功率为1100W, 当开关S接保温挡时,电路的总功率为22W.
PPT学习交流
28
3、如图所示,是某电器内部的电路结构图,R1、R2为阻值相同 的电热丝,不同的连接方式其发热功率不同,下列说法正确的 是( )(多选) A、甲的发热功率与丙的发热功率相等 B、丁的发热功率是丙的发热功率的2倍 C、丙的发热功率是乙的发热功率的2倍 D、丁的发热功率是乙的发热功率的4倍

2024年中考物理专题复习—电功率多档位问题

2024年中考物理专题复习—电功率多档位问题

2024年中考物理专题复习—电功率多档位问题类型1.电热器的多档位问题根据电功率的公式2UPR可知,当电压一定时,电阻越小,电功率越大;电阻越大,电功率越小。

阻小温高功率大,阻大温低功率小。

例1.如图所示,电阻R1>R2,电源电压均为U,在相同时间内,图甲电路中电阻产生的总热量为Q甲,图乙电路中电阻产生的总热量为Q乙,图丙电路中电阻产生的总热量为Q丙,图丁电路中电阻产生的总热量为Q丁,则()A.Q甲>Q乙>Q丙>Q丁B.Q丁>Q丙>Q乙>Q甲C.Q丁>Q甲>Q乙>Q丙D.Q甲>Q丙>Q乙>Q丁答案:C。

例2.电源电压不变时,在相同的时间内,两电阻串联时总电阻最________,产生的总热量最________,发热功率最________;两电阻并联时总电阻最________产生的总热量最________,发热功率最________。

如果电热器处于两电阻串联的状态,则电热器一般处于________(选填“高”“中”或“低”)档位;如果电热器处于两电阻并联的状态,则电热器一般处于________(选填“高”“中”或“低”)档位。

答案:大;小;小;小;多;大;低;高。

例3.如图所示是电热水壶的工作电路图,闭合开关S,当电热水壶处于加热状态时,开关S2处于________状态。

若电热水壶在加热状态时的功率为1210W,则电阻R1=________Ω。

如果保温状态下电热水壶的总功率是加热状态时的10%,则保温状态下R2的电功率为________W。

答案:闭合;40;108.9。

例4.如图所示是某种电热器工作的部分电路图,电源电压U =220V 不变,两根电热丝的电阻关系为R 1=2R 2,通过旋转扇形开关S ,接触不同触点,实现高、低两个挡位的转换,低温挡时的发热功率为440W 。

求:(1)R 1和R 2的电阻值。

(2)电热器处于高温挡时的总功率。

(整理版)电功率档位问题

(整理版)电功率档位问题

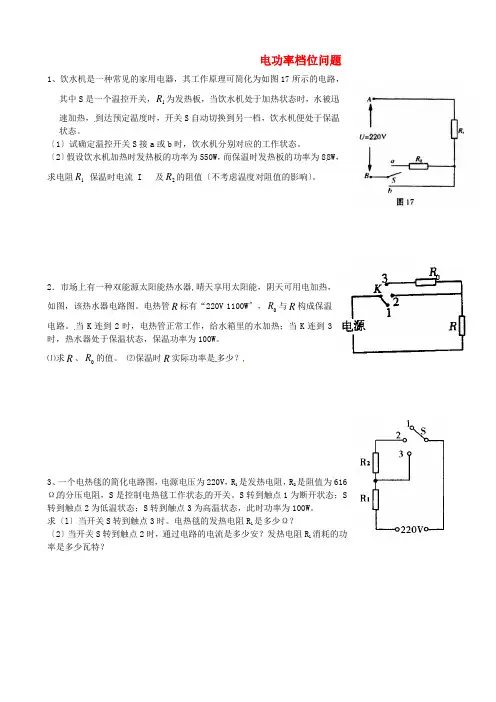

电功率档位问题1、饮水机是一种常见的家用电器,其工作原理可简化为如图17所示的电路,其中S 是一个温控开关,1R 为发热板,当饮水机处于加热状态时,水被迅速加热,到达预定温度时,开关S 自动切换到另一档,饮水机便处于保温状态。

〔1〕试确定温控开关S 接a 或b 时,饮水机分别对应的工作状态。

〔2〕假设饮水机加热时发热板的功率为550W ,而保温时发热板的功率为88W ,求电阻1R 保温时电流 I 及2R 的阻值〔不考虑温度对阻值的影响〕。

2.市场上有一种双能源太阳能热水器,晴天享用太阳能,阴天可用电加热,如图,该热水器电路图。

电热管R 标有“220V 1100W 〞,0R 与R 构成保温电路。

当K 连到2时,电热管正常工作,给水箱里的水加热;当K 连到3时,热水器处于保温状态,保温功率为100W 。

⑴求R 、0R 的值。

⑵保温时R 实际功率是多少?3、一个电热毯的简化电路图,电源电压为220V ,R 1是发热电阻,R 2是阻值为616Ω的分压电阻,S 是控制电热毯工作状态的开关。

S 转到触点1为断开状态;S转到触点2为低温状态;S 转到触点3为高温状态,此时功率为100W 。

求〔l 〕当开关S 转到触点3时。

电热毯的发热电阻R 1是多少Ω?〔2〕当开关S 转到触点2时,通过电路的电流是多少安?发热电阻R 1消耗的功率是多少瓦特?4.小明家买了一台电烤箱,有低、中、高三个档位的发热功率。

图17是其内部简化电路图,开关S1可分别与触点a、b接触。

:R1=48.4Ω,R2=96.8Ω,电源电压保持不变。

请分析和解答以下问题:⑴当开关S1置于a端、S2闭合时,电烤箱处于_________________档位;当开关S1置于b端、S2断开时,电烤箱处于_________档位;〔选填“高〞、“中〞或“低〞〕⑵电烤箱在中档位工作时,消耗的电功率是多少?⑶电烤箱在高档位工作时,对食物加热6min,消耗的电能为多少?5、电烙铁使用前需要一定的预热时间,因而假设暂时不用也要接在电源上,这样既费电又会造成烙铁头氧化而不易沾锡。

(完整word版)初中物理电功率专题档位电器解题

(完整word版)初中物理电功率专题档位电器解题

多挡位电器(1)多挡位问题的实质:切换开关,改变用电器的挡位,实质是改变用电器的电功率,挡位不同电功率不同;(2)用电器的挡位改变电功率的原理:电路中的电压一定,根据公式P=U2 R 总多挡位常见电路图经典例题1.如图所示是某品牌电炖锅的内部简化电路图.电炖锅上有1 000 W和400 W两挡功率,挡位可自动调节.其工作过程是:按下开关,自动选择1 000 W挡将汤煮至100 ℃,然后自动跳至400 W挡进行保温慢炖.设汤的初温为20 ℃,质量为3 kg,汤的比热容为4.0×103 J/(kg·℃).求:(1)若电炖锅将汤从初温加热至100 ℃耗时20 min,消耗的电能是多少?(2)R1的阻值是多少?(3)电炖锅进入保温慢炖时,开关S会自动跳至“a”或“b”哪个位置?试说明理由.2. 华家买了一个家用电吹风,如图甲所示.其简化电路如图乙所示,主要技术参数如表.其中电热丝R通电后可以发热,电动机通电后可以送风,正常工作时:型号SHZ2010-624热风温度50℃~75℃额定功率热风时:1000W 冷风时:120W额定电压220V 质量0.5kg(1)要送热风,选择开关应放在间.(填“AB”、“BC”或“CD”)此时电路中的总电流是多大?(2)已知电动机的额定功率是120W,当送冷风时,通电5min,电流所做的功是多少?(3)当电路供电电压为200V时,电吹风电热丝的实际电功率为多大?(计算结果保留一位小数)3.如图所示为某电热饮水机电路原理图,当开关S闭合时,饮水机处于加热状态,当S断开时,处于保温状态,从其说明书上的收集到的信息如下表,为了测量它加热时的实际功率,小明断开家中其他所有用电器,只将该饮水机接入家庭电路,闭合开关S,测得水箱装满时水从20 ℃升高到100 ℃所用时间为15分钟,同时观察到家中标有“3 000 r/(kW·h)”字样的电能表转盘转了600转(r).例1题图根据以上信息,求:(1)(电阻的计算)加热电阻R1的阻值(不考虑温度对阻值的影响);(2)(热量的计算)水箱中的水从20 ℃升高到100 ℃时所吸收的热量[c水=4.2×103 J/(kg·℃)];(3)(电功率的计算)饮水机加热时的实际功率;(4)(阻值的计算)当电路处于保温状态时,通过电阻R1的电流为2 A,则电阻R2的阻值为多大?(5)(电能的计算)加热15 min,整个电路消耗的电能为多大?4.如图所示为某电烤箱的铭牌,如图虚线内所示是电烤箱内部的简化电路图.R1和R2均为电热丝,电烤箱开关接1时是低温挡,接2时是高温挡.求:第2题图(1)电路中R1和R2的阻值;(2)如果实际电压只有200 V,则电烤箱在高温挡工作10分钟所消耗的电能是多少.(最后结果保留整数)5.图甲是一种新型家用电器——电压力锅.图乙是某型号电压力锅工作电路简图,表中数据是其部分参数.其中R是主加热器,R0是保压加热器.接通电路后,开关S自动与触点a、b接通,开始加热.当锅内温度达到105 ℃,开关S自动与a、b断开,开始保压,此时锅内水温不变,且未沸腾.现将5 kg初温为25 ℃的水加入电压力锅中,接通电路使其正常工作30 min.热量损耗不计,已知水的比热容为4.2×103 J/(kg·℃).求:第3题图(1)电压力锅在加热状态时主加热器的电阻;(2)电压力锅多少分钟后开始保压;(3)电压力锅在此30 min内保压时所消耗的电能.6.图甲为某款新型电饭煲,额定电压为220 V.它采用了“聪明火”技术,智能化地控制不同时间段的烹饪温度,以得到食物最佳的口感.图乙为其电路原理图,R1和R2为电阻不变的电热丝.S1是自动控制开关.将电饭煲接入220 V电路中,在电饭煲工作的30 min内,它消耗的电功率随时间变化的图像如图丙所示.求:第5题图(1)0~30 min,电饭煲产生的总热量;均闭合时,电路中的总电流;(2)S和S1第一次自动断开产生的热量相同.用电高峰期,当(3)在不同电压下,电饭煲从开始工作到S1第一次自动断开需要多长时间.实际电压为198 V时,使用该电饭煲,从开始工作到S1难度进阶三档位电器1.某种型号的电烤箱有高、中、低三个档位的发热功率.为了探究其设计原理,在老师帮助下画出了内部简化电路(如图),开关S1可分别与触点a、b接触.已知:R1=60Ω,R2=120Ω,在家庭电路中使用.请你帮他回答:当S1接b,S2断开时是档,当电烤箱需要中档工作时,S1 S2的开合情况怎样,高档功率是 W,高档功率是低档功率的倍.2.小明家买了一台电烤箱,有低、中、高三个档位的发热功率。

初中物理家用电器多档位电功率问题.ppt1

初中物理家用电器多档位电功率问题.ppt1

电阻关系: R丁>R甲> R乙> R丙 功率关系: P丙>P乙> P甲> P丁
由P=U2/R可知:当U一定时,发热功率P
与电阻R成反比,即电阻越大发热功率越小, 电阻越小发热功率越大。
例1、实验室提供的实验器材有电源、电流表、 电压表各一只,两只定值电阻R1=6Ω,R2=4Ω.
(1)请你任选其中三件器材用符号表示填入图中, 组成甲、乙、丙、丁四个不同的电路,要求组成 电路的各元件均能正常工作且各个电路消耗的电 功率P甲>P乙>P丙>P丁.
例8、如图所示,是某电器内部的电路结构图, R1、 R2为阻值相同的电热丝,不同的连接方式其发热 功率不同,下列说法正确的是( )(多选) A、甲的发热功率与丙的发热功率相等 B、丁的发热功率是丙的发热功率的2倍 C、丙的发热功率是乙的发热功率的2倍 D、丁的发热功率是乙的发热功率的4倍
例9、养生壶是一种用于养生保健的可以烹饮的容器, 类似于电水壶,其最大的特点是采用一种新型的电加 热材料,通过高温把电热膜电子浆料(金属化合物) 喷涂在玻璃表面形成面状电阻,在两端制作银电极, 通电后产生热量把壶内的水加热.小明家买了一把养 生壶(图甲),其铭牌如下表所示.
1.现有两只电阻R1 R2 (R1 >R2 ),一个电 压为U 的电源,你可以组装几种出连接方 式不同的电路? 2.这些连接方式中电路总电阻分别是多少? 关系如何?
3.这些连接方式中电路总功率分别是多少? 关系如何?
P甲=U2/R1
P乙=U2/R2
P丙 =U2/R1+U2/R2
P丁 =U2/(R1+R2)
(1)电饭锅在高温烧煮挡时,开关S应与哪个触点连接? (2)电热丝R0的阻值多大?

专题:用电器的挡位问题

专题:用电器的挡位问题

二、挡位的计算方法:
S闭合,S0闭合,只有R1,为_加__热__档_;
S闭合,S0断开,R1与R2串联,为保__温__档__。
P加热

U
2 总
R1
P保温

U
2 总
R1 R2
220V S
R1
R2 S1
S闭合,S1断开,只有R1,为_保__温__档_;
S闭合,S1闭合,R1与R2并联,为加__热__档__。
(3)在低温档正常工作时,电路中的电流和R1的功率;
(4)电路中R2的阻值;66Ω
2A 176 W
2.某电热水壶加热功率为1000W,保温功 率为121W,求: (1)电阻R2的阻值; (2)电阻R1的阻值; (3)加热5分钟所消耗的电能.
3、电吹风其电路如图,铭牌上的主要参数如下表.
额定电压U/V 220
3、当该用电器有3个S2挡接位b,时断,开两S个1,电R1阻与RR12和__R_2_,,为___挡。
当R1与R2串联时,为________挡位, 只 当有R1与R1时 R2并,联为时__,SS_在 在_为_23__位位____置置挡__,,位__只R,_1与挡有R位R21为接。_入__,_,为为___________挡挡;。

U
2 总
P保温
(220V)2 40W
1210
2、加热时,R1、R2并联,则R2的功率
P2 P加热 - P保温 1100W - 40W 1060W
则R2的阻值R2

U总2 P2
(220V)2 1060W
45.66
如图,某热水器的铭牌如图,这热水 器的效率为80%,则装满20℃的水烧 开到100℃,所用时间是多少?

18.5专题多挡位问题的分析及计算

18.5专题多挡位问题的分析及计算

第十八章 电功率18.5专题 多挡位问题的分析及计算1.电热器电路高低挡位的判断电热器电路中根据电阻的不同组合,可以实现几个不同功率工作状态的切换。

每一个工作状态称为一个挡位。

因此,挡位根据电功率的高低来区分的,功率越高,单位时间发热越多,被加热物体温度就越高,挡位就越高。

功率、挡位的对应关系如下表。

对于两个电阻R 1、R 2(R 1>R 2)组成的电路,可以有四种工作状态:R 1单独工作(图甲),R 2单独工作(图乙),R 1、R 2串联工作(图丙),R 1、R 2并联工作(图丁) (1)电阻总电阻的判断因为串联电路总电阻大于其中任何一个电阻,并联电路总电阻小于其中任何一个支路电阻,所以12R R R R 并串>>>。

(2)电路总功率的判断①用公式2U P R判断,电源电压一定时,电路总电阻越小,功率越大,挡位越高。

②用公式P =UI 判断,电源电压一定时,电路总电阻越小,总电流越大,功率越大,挡位越高。

(3)挡位的判断①R 1、R 2并联工作(图丁)电阻最小,功率最大,所以是高温挡; ②R 2单独工作(图乙)电阻比并联电阻大,功率稍小,所以是中高温挡; ③R 1单独工作(图甲)电阻比R 2单独工作电阻大,功率更小,所以中低温挡; ④R 1、R 2串联工作(图丙)电阻最大,功率最小,所以是低温挡。

注意:以上挡位的命名是根据四种情况都存在而言的。

而对于给定的电路,可能存在上述情况中两到三种,比如某电路存在①②③三种情况,那么②就叫中温挡,③就叫低温挡;另一电路存在②③④三种情况,②就叫高温挡,③就叫中温挡;还有一电路只存在③④两种情况,③就叫高温挡,④就叫低温挡了。

所以具体的挡位命名需根据题目信息确定,只需根据功率的高低排序和题目中挡位对应起来就行了。

2.常见的高低温挡电路举例(1)串联电路(R1>R2)注意:R1或R2单独工作时的电流比R1、R2串联工作时的电流大,也就是说,R1或R2单独工作时与串联工作时通过自身的电流不相同,计算时不要张冠李戴。

电热器及其档位问题(原卷版)-2023年中考物理二轮复习核心考点精讲与必刷题型精练(全国通用)

电热器及其档位问题(原卷版)-2023年中考物理二轮复习核心考点精讲与必刷题型精练(全国通用)

专题33电热器及其档位问题【核心考点精讲】1、原理:电热器档位越高,对应的实际功率越大;2、公式:R U P 2=(1)S1接b 、S2断开时,R1和R2串联,电阻最大,实际功率小,处于低档,此时电路功率212R R U P +=总(串联电路合着求)(2)断开S1、闭合S2时,只有R1接入电路,处于中档,此时电路功率12R U P =总(3)S1接b 、S2闭合时,R1和R2并联,电阻最小,实际功率大,处于高档,此时电路功率2212R U RU P +=总(并联电路分着求)(1)S1闭合、S2断开时,R1和R2串联,电阻最大,实际功率小,处于低档,此时电路功率212R R U P +=总(2)S1、S2闭合时,只有R1接入电路,电阻最小,实际功率大,处于高档,此时电路功率12R U P =总【必刷题型精练】1.(2022•湖北中考)某款家用电热取暖器有两个挡位,它正常工作时,下列说法正确的是()A.取暖器的电热丝是由电阻率小、熔点高的材料制成B.“高温”挡一定比“低温”挡产生的热量多C.“高温”挡一定比“低温”挡的工作电阻大D.连接电热丝的导线比电热丝的电阻小2.(2021•淄博中考)如图所示,图甲是某款即热式电热水龙头,图乙是它的电路原理图,R1和R2是阻值分别为22Ω和44Ω的电热丝。

通过旋转手柄改变与开关S接触的两个相邻触点,实现冷水、温水、热水挡的切换。

则()A.开关S接触2、3触点时,水龙头放出的是热水B.开关S接触3、4触点时,电热丝R1、R2串联C.水龙头在温水挡正常工作时的电流是15AD.水龙头在热水挡正常工作时的功率是3300W3.(2022•常德模拟)某型号电饭煲有加热和保温功能,图甲所示为其内部电路原理图,图乙是该电饭煲工作时电功率与时间的关系图像,关于电饭煲工作时下列说法中正确的是()A.开关S接触点2时,电饭煲处于加热状态B.开关S接触点1时,电饭煲处于保温状态C.电饭煲处于加热状态时的功率是800WD.保温状态下电饭煲1min消耗200J的电能4.(2022•聊城模拟)某型号的电热毯有高温和低温两个挡,其内部电路原理图和主要参数如图和表所示,R1是发热体,以下说法正确的是()额定电压220V高温发热功率121W低温发热功率44W交流频率50HzA.当S闭合时是低温挡B.发热体的电阻是40ΩC.在低温挡工作1min发热体产生的热量是44JD.实际电压为200V时,高温挡实际发热功率是100W5.(2022•常州中考)某型号电饭锅有加热和保温两挡,电路如图所示,220V电压下,其加热挡功率为1100W,保温挡功率为20W。

完整版电功率中家用电器档位问题

完整版电功率中家用电器档位问题

电功率中家用电器档位问题及电热综合1.有一电热毯,说明书上标明所用的电压为220V,电热毯电阻由R i和R2组成,其中R=605Q,如图所示, 利用开关S的通断可以使电热毯的发热功率(指电路的总功率)分为两档,1档为功率最大,H档功率为I档功率的1/4,试问:I;(1)什么状态时,电热毯的功率最大?最大功率为多少瓦?严----- -- |- 1_—(2)电阻R2应为多大?220V *Ri2.XB型“ 220V 11OOW”电饭煲的原理图如图17所示,它有高温烧煮和焖饭、保温两档,通过单刀双掷开关S进行调节,F0为电热丝•当开关S接高温烧煮档时,电路的功率为1100W当开关S接焖饭、保温档时,电路的总功率为22W(1)电饭煲在高温烧煮档时,开关S应与哪个触点连接?(2)电热丝R)的阻值多大?10min ,(3)当电饭煲在正常焖饭、保温时电路中的电流多大?焖饭、保温电热丝R)产生的热量各为多少?图173.小明家新购置一个电饭锅,其铭牌如下表所示,表格中的额定功率均是指电路的总功率,电路原理简图如图10所示,图中的S1是电源开关,S2是加热、保温转换开关。

小明在一次煮饭的过程中,同时闭合开关S1和Sa,通电15min后,开关S弹起断开,电饭锅进入焖饭保温工作状态,再经过饭完全煮熟,开关S1断开。

试计算:(1)在这次煮饭的全过程中,电饭锅消耗了多少电能?(2)R和Ra的阻值分别是多大?电饭锅铭蹲数据额定功率加热1100币保温275U电源220V 50Hz10min后,锅内米4•下面的图表是从某台电热饮水机的说明书上收集到的信息。

经分析得知,电热饮水机有加热和保温两种工作状态,当S闭合、S o断开时,饮水机处于保温状态,当S、S o同时闭合时,饮水机处于加热状态,求:(1)电热饮水机在保温状态下正常工作时的电流。

(计算结果保留两位小数)(2)电热饮水机保温2h产生的热量?(3)电阻R i的阻值。

热水箱容量 2 L额定电压220 V加热时的功率400 W保温时的功率40 W5、如图是家乐牌节能型家用电饭煲及简化的电路图•当S i、S2都闭合时,R i、R2两个发热体同时给锅加热,处于高温加热状态;当只闭合S i时,处于低温保温状态•已知家庭电路电压为220V , R2工作时的阻值为88 Q,电饭煲低温保温状态时的功率为40W.求:(1)高温加热状态时,通过R2的电流是多少安?(2)低温保温状态时,R i的阻值是多少欧?(3)如果用来煮一次米饭(高温加热状态)用30min .则电饭锅要消耗多少电能?6.电吹风的简化电路图如图9所示,R i、R2是发热电阻丝,M是电动机。

2022年中考物理复习电功率计算专题——档位问题

2022年中考物理复习电功率计算专题——档位问题

电功率计算专题——档位问题1.如图甲所示是某品牌电饭煲,图乙是该电饭煲的原理图。

它有加热和保温两挡,通过开关S进行调节,R0与R为阻值不同的电热丝。

现在将该电饭煲接在220V的电源上,用加热挡工作时,电路的总功率为1000W;用保温挡工作时,电路的总功率为440W。

求:(1)电饭煲在保温挡时,开关S应(选填“闭合”或“断开”)。

(2)电热丝R0的阻值是多少?(3)用电高峰时,实际电压只有额定电压的90%,电饭锅加热状态的实际功率。

2.如图甲所示,是某品牌的“无油空气炸锅”,其原理是利用循环的热空气流加热食物,工作电路如图乙所示。

使空气循环流动的电风扇标有“220V 40W”的字样,R1为加热空气的电阻丝,滑动变阻器R2的最大阻值为60Ω,该电路的最大总功率为1250W。

在某次烤薯条的过程中,定时开关始终闭合,温控开关闭合5min然后断开1min,如此循环,求:(不考虑温度对电阻的影响)(1)R1阻值为多大?(2)当空气炸锅低挡工作时,求空气炸锅低挡发热功率;(3)空气炸锅高挡工作6min时,电路消耗的电能。

3.某型号电饭煲有加热和保温功能,如图甲所示为其内部电路原理图,图乙是该电饭煲在一次工作中电功率与时间的关系图像。

(1)用所学的物理知识分析说明:当开关S接触点2时,电饭煲处于什么功能状态?此时电饭煲的电功率为多少?(2)分析计算电路中R1、R2的电阻分别是多少?(3)电饭煲在这一次工作中一共消耗多少焦的电能?合用了多少度电?4.如图甲所示为某电热水壶的简化电路原理图,R1和R2为加热电阻,且阻值保持不变,R1=44Ω,S为靠近加热盘的感温开关,1、2是开关连接的触点。

某次烧水时,仅将电热壶接入220V的电路中,并按下开关S与触点1连接,10min后S自动切换到保温状态(S与触点2连接),保温时图乙所示电能表的转盘总共转过了150转。

求:(1)S与触点1连接时,通过电阻R1的电流I1是多大?(2)保温时,共消耗了多少电能?(3)如果电热水壶的保温功率是100W,请计算R2的阻值是多少Ω?5.电饭锅是家中常用的用电器,下表是小宇家中一台电饭锅的铭牌,其内部结构简化如图所示,其中R1和R2都是电热丝(不考虑温度对电阻的影响)。

用电器多挡位问题电功率ppt课件(完美版)

用电器多挡位问题电功率ppt课件(完美版)

用电器多挡位问题 [名师微课堂专题]《用电器多挡位问题》电功率ppt课件(完美版)-PPT课堂说课稿
解:(1)由图知,当开关 S1 闭合、S2 接 B 时,电阻 R1、R2 并联,电路中的总 电阻最小,由 P=UR2可知,总功率最大,所以此时养生壶为高温挡。
(2)由图知,当开关 S1 断开、S2 接 A 时,电阻 R1、R2 串联,电路中的总电阻 最大,由 P=UR2可知,总功率最小,养生壶处于低温挡;当 S1,S2 接 A 闭合
关键点二:明确不同挡位的电热器结构。 (1)短路式:如图甲所示,两个电阻串联,用开关 S1 与其中的
一个电阻并联,当两个开关都闭合时,电阻 R2 短路,只有一个电
阻工作,此时为高温挡;当开关 S 闭合、S1 断开时,两个电阻串 联,总电阻最大,为低温挡。
(2)单刀双掷式:如图乙所示,将主要工作电阻 R1 放在干路上,
电阻,开关 S2 控制其中的电阻 R2,当开关 S1、S2 同时闭合时,两
个电阻都工作,此时总电阻小,为高温挡;当开关 S1 闭合、S2 断
开时,只有电阻 Rபைடு நூலகம் 工作,此时总电阻大,为低温挡。
[名师微课堂专题]《用电器多挡位 问题》 电功率p pt课件 (完美 版)-PPT 课堂说 课稿
用电器多挡位问题 [名师微课堂专题]《用电器多挡位问题》电功率ppt课件(完美版)-PPT课堂说课稿
类型一 电热器的多挡位问题
1.如图3-ZT-1所示,电阻R1>R2,电源电压均为U,在相同时
间内,图甲电路中电阻产生的总热量为Q甲,图乙电路中电阻
产生的总热量为Q乙,图丙电路中电阻产生的总热量为Q丙,图
丁电路中电阻产生的总热量为Q丁,C 则( )
A.Q甲>Q乙>Q丙>Q丁

电功率、电热计算技巧(挡位型)

电功率、电热计算技巧(挡位型)

挡位型电功率、电热计算的解题技巧解答档位型计算题的关键是弄清不同状态下电路所处的档位类型.判断方法:由公P=RU 2可知,电热器的电阻越小,其电功率大,挡位越高。

(1)对于并联电路来说,按入的电阻个数越多,挡位越高;对于串联电路来说,接入的电阻个数越多,档位越低。

(2)电热器的总功率等于每个电阻的电功率之和。

典例剖析例【中考・广东】如图是某款有加热和保温功能的电热饮水机电路原理图,机内有温控开关S 0。

该饮水机的部分参数已知:额定电压为220V,加热时的总功率为880W,保温时的功率为40W,R 1、R 2为加热电阻丝。

假设它们的阻值不变,计算结果若不能整除,保留一位小数,求:(1)当S 和S 0闭合时,饮水机处在什么状态?此时电路的总电流是多大?(2)在加热状态下,电阻丝R 1、R 2的阻值为多少?(3)傍晚用电高峰期,若实际电压只有200V 时,饮水机加热的实际总功率是多大? 解题秘方:电热饮水机的挡位可以利用公式P=R U 2进行判断和计算;电阻丝的阻值可以利用公式R=P U 2计算;电热饮水机的功率可以利用公式P=RU 2计算。

解:(1)当开关S 、S 0闭合时,两电阻并联,电路中的总电阻最小,由P=RU 2可知电热饮水机处于加热状态,此时电路的总电流I=U P 加热=WV40220=4A 。

(2)饮水机处于保温状态时电路为R 2的简单电路,电阻R 2=保温P U 2=W V 402202)(=1210Ω。

因它们阻值不变,所以加热时电阻R 2的阻值也为1210Ω。

饮水机处于加热状态时两电阻并联,电阻R 1=22P U =WW V 408802202)(=57.6Ω。

(3)电路的总电阻R=I U =AV 4220=55Ω,电路两端电压为200V 时,饮水机在加热状态的实际功率P 加热'==RU 2实=727W 。

方法小结:电功率的综合运用通常以电热器为载体,电热器的工作电路欧姆定律适用,电功率的推导式也就适用于电热器的计算。

补充知识家用电器多档位问题

补充知识家用电器多档位问题

例题:如图所示某品牌的电热水器的简化电路图,S是手 动开关,S1温控开关,当水温低于40℃自动闭合,达到 40 ℃时自动断开,R1和R2均为用来加热且阻值不变 的电热丝,使用时,手动闭合开关S ,电热器开始工 作,电热水器的参数如表所示:
额定电压 保温功率 加热功率 水箱量 设定温度
220V 220W 1980W 50L 40℃
补充知识:家用电器加热、保温状态(多档位问题) 电功率相关计算: 多档位问题的实质是判断电路总电阻的大小,对于 不同档位的家用电器,总电压不变为220V,由 P总=u总I总=
ቤተ መጻሕፍቲ ባይዱ
U R
2
总电阻越小,总电功率越
大,用电器处于高温档;总电阻越大,总电功率越 小,用电器处于低温档。
设计思路分为两类:一类是并联型。例如:
⑴电热丝R1的阻值是多少? (2)正常加热时通过电热丝R2的电流是多少? (3)当电热器正常工作时,假设将初温为20℃ 的一满箱水加热至刚设定温度用了50min ,则 电热水器的效率是多少?(已知水的密度和比 热容)
S闭合加热档 S断开保温档
第二类是串联型:例如: S接2加热档 S接1保温档
S闭合加热档 S断开保温档
例题、某种型号的电热饮水机如图甲所示。图乙是它的电路原理 图,其中电热丝R1与R2的阻值不变。温控开关S可以根据热水箱 中水的温度,自动控制饮水机处于加热状态或是保温状态。下表 是这台电热饮水机的铭牌。求: ⑴在加热状态下,饮水机正常工作时电路中的电流; ⑵饮水机在加热状态下正常工作15min所消耗的电能为多少度; ⑶电热丝R1、R2的电阻值。
解:(1)当开关S闭合时,R1短路,只有电阻R2 接入电路。由P=U2/R可知,此时饮水机处 于加热状态。 I加=P加/U=440W/220V=2A R1=U/I=220V/2A=110Ω (2)加热状态下正常工作15 min消耗的电 能W=P加t=0.44kW×0.25h=0.11kW·h= 0.11度 (3)当开关S断开时,R1和R2串联。由P=U2 /R可知,此时饮水机处于保温状态。 R总= U2/P保=(220V)2/40W=1210Ω R2=R总-R1=1210Ω-110Ω=1100Ω

电功率中家用电器档位问题

电功率中家用电器档位问题

电功率中家用电器档位问题1.有一电热毯,说明书上标明所用的电压为220V,电热毯电阻由R1和R2组成R1=605Ω,如图所示,利用开关S的通断可以使电热毯的发热功率(指电路的总功率)分为两档,Ⅰ档为功率最大,Ⅱ档功率为Ⅰ档功率的1/4,试问:(1)什么状态时,电热毯的功率最大?最大功率为多少瓦?(2)电阻R2应为多大?2.XB型“220V 1100W”电饭煲的原理图如图17所示,它有高温烧煮和焖饭、保温两档,通过单刀双掷开关S进行调节,R0为电热丝.当开关S接高温烧煮档时,电路的功率为1100W,当开关S接焖饭、保温档时,电路的总功率为22W.(1)电饭煲在高温烧煮档时,开关S应与哪个触点连接?(2)电热丝R0的阻值多大?(3)当电饭煲在正常焖饭、保温时电路中的电流多大?焖饭、保温10min,电热丝R0产生的热量各为多少?图173. 【10宜宾】小明家新购置一个电饭锅,其铭牌如下表所示,表格中的额定功率均是指电路的总功率,电路原理简图如图10所示,图中的S1是电源开关,S2是加热、保温转换开关。

小明在一次煮饭的过程中,同时闭合开关S1和S2,通电15min后,开关S2弹起断开,电饭锅进入焖饭保温工作状态,再经过10min后,锅内米饭完全煮熟,开关S1断开。

试计算:(1)在这次煮饭的全过程中,电饭锅消耗了多少电能?(2)R1和R2的阻值分别是多大?4.(10襄樊)型号电水壶的铭牌如下表,图l5是电水壶的电路图,R为加热器,温控器S是一个双金属片温控开关,当温度较低时,其处于闭合状态,加热器加热。

当水沸腾后,会自动断开进入保温状态,从而实现了自动温度开关控制。

若加热器电阻阻值随温度改变而发生的变化可忽略不计,则:(1)电水壶正常工作时,其加热电阻的阻值是多大?(2)当电水壶处于保温状态时,通过加热器的电流是0.2A,此时电阻R。

的电功率是多少?5.电吹风的简化电路图如图9所示,R 1、R 2是发热电阻丝,M 是电动机。

2022年中考物理复习---电功率档位问题分类汇总

2022年中考物理复习---电功率档位问题分类汇总

一题型1 串联电路档位计算(共4小题)高温档公式:低温档公式:1.如图是一条电热毯电路的示意图,R0是发热电阻丝,R是串联在电路中的电阻,S是控温开关。

电热毯铭牌上标有“220V 40W”字样,请回答(不考虑温度对电阻值的影响):(1)要使电热毯处于低温档,开关S应处于(填“断开“或”闭合“)状态。

(2)计算发热电阻丝R0的阻值是多大?(3)当电热毯处于低温档时,电路中的电流为0.1A,则在50min内R0产生的热量是多少?2.如图甲所示是某品牌电炖盅,它能够先用400 W的功率将食物加热,达到一定温度时,温控开关会自动改变为较低的功率缓慢加热,直至沸腾,这有利于锁住食物营养成分.其简化电路图如图乙所示,电源电压为220 V,R2=363 Ω,R1、R2均为加热电阻,开关S1为温控开关.求:(1)电阻R1的阻值;(2)温控开关自动改变后,电炖盅的功率;(3)电炖盅把质量为2 kg、20 ℃的汤加热20 min时,温控开关自动改变功率,这时汤的温度是多少[不计热量损失,c汤=4.0×103 J/(kg·℃)]?3..如图甲是小明家新买的电饭锅,图乙是它的简化电路原理图。

仔细观察铭牌后,小明发现此电饭锅有以下信息:煮饭时发热板的功率是1210W,保温时发热板的功率是160W.试求:(1)发热板R1的阻值;(2)R2的电阻;(3)小明在物理课堂上听老师讲,用电高峰时段,家庭电路中的实际电压会低于220V.于是他在用电高峰时段,断开家中其他所有用电器,只接通电饭锅,在电煮饭过程中,他观察到家中如图丙所示的电能表的转盘在6min内转了300圈,求此时家庭电路中的实际电压。

4.如表格所示为某电烤箱的铭牌,高温档额定功率模糊不清。

如图虚线内所示是电烤箱内部的简化电路图。

R1和R2均为电热丝,R2=72.6Ω.电烤箱开关接1时是低温档,接2时是高温档。

求:(1)电烤箱在低温档正常工作20min电流做的功;(2)R1的阻值;(3)某用电高峰期,若家庭电路中只有电烤箱在高温档工作,发现标有“3000imp/kw•h”的电能表的指示灯闪烁162次共用时4min,求此时家庭电路两端的实际电压。

中考专项复习:电学挡位问题

中考专项复习:电学挡位问题
W
★ 常考点二
焦耳定律
1.电流通过导体时 电 能转化为 内 能,这种现象叫做电流 的热效应.
2.焦耳定律 (1)电流通过导体产生的热量跟电流 的平方成正比,跟导体 的 电阻 成正比,跟 通电时间 成正比,这个规律叫做 焦耳定律. (2)焦耳定律的公式为Q= I2Rt .其中I表示电流,单位 是A,R表示电阻,单位是 Ω,t表示时间,单位是s,Q表 示热量,单位是J. (3)电流通过导体时,如果电能全部转化为内能,而没有同 时转化为其他形式的能,那么,电流产生的热量Q就等于 消耗的电能W,即Q=W=UIt.
[易错警示]
1.由公式P=UI可知,不能单纯地说电功率与电压U成正 比,与电流I成正比.
2.电功率大的用电器,只能说明该用电器消耗电能快 或电流做功快,并不表示电流做功的多少.
3.公式P=UI适用于一切电功率的计算,P=t 是功率的定 义式,适合力、热、电和其他任何情况下的能量转化功率 2 的计算,对于纯电阻电路来说还可先用推导式 P = I R 和 2 P= U 来计算. R 4.灯泡的亮度是由灯泡的实际功率决定的。 5.用电器的P额、U额具有唯一性、对应性,而用电器 的U实、P实有很多个,且U实、P实具有同体性、同时 性.
例3(2016南平)如图所示是某型号电热加湿器的原理图, 如表为其部分技术参数.R1、R2为发热电阻,且R2=3R1,S 为旋转型开关,1、2、3、4为触点,通过旋转开关S可实 现“关”、“低档”、“高档”之间的转换。
图1
图2
3.电热的利用和防止 (1)利用:电热水器、电饭锅、电熨斗等. (2)防止:带有孔的电视机后盖、电脑的微型风扇等. [帮你归纳]
U1 W1 P1 Q1 R1 1.纯电阻电路,串联电路: U =W =P =Q =R

物理人教版九年级全册电功率档位问题

物理人教版九年级全册电功率档位问题
(3)电烤箱在高档位工作时,对食物加热6min,
消耗的电能是多少?
分析:首先根据要求判断电路的连接方式
然后判断电阻的关系,从而确定高低档
2、再分析08河北中考题
找一名学生黑板上做,其他下面做




1:比较总电阻
R串>R1>R2>R并
2、比较总电功率
由P=U2/R知:U一定,P与R成反比
即:功率关系为
P串< P1 < P2< P并
低中低中高高档
所以:判断功率关系,就要判断电阻关系;
判断电阻关系,就要判断电路组成
弄清电路组成,搞清电阻关系
此类问题即可解决
学生思考
学生分析




教学设计
学生活动
练习
1、小明家买了一台电烤箱,有低、中、高三个档位的发热功率,如图是其内部简化电路,开关S1可分与触点a、b接触,已知R1=48.6 R2=96.8电源电压保持不变
请分析和解答以下问题
(1) 当开关S1置于a端、S2闭合时,电烤箱处于
什么档位?
当开关S1置于b端,S2断开时,电烤箱处于
什么档位?
(2)电烤箱在中档位工作时,消耗的电功率是多少?
22中教案纸
授课班级:授课日期:
课题
电热档位问题
课型
复习
教法
讲、练
教具
教学目标
会判断档位,知道高低档判断的依据
电功率的计算
教学重点难点
重点:电功率的计算
难点:档位判断


过Hale Waihona Puke 程教学设计学生活动
练习
有两个电阻R1>R2,一个电源,若把它们接入电路,有几种方式?

2024年中考物理电学压轴必刷:家用电器不同档位电功率电学综合计算问题(学生版)

2024年中考物理电学压轴必刷:家用电器不同档位电功率电学综合计算问题(学生版)
专题 03 家用电器不同档位电功率电学综合计算模型
一.计算题(共 12 小题) 1.如图甲多功能养生壶具有精细烹饪、营养量化等功能,深受市场认可和欢迎。图乙是某
品牌养生壶简化电路图,其中 R1、R2 为电热丝,R1=R2 且电阻值不变,如表为其铭牌, 其中高温挡的额定功率已模糊不清。
项目
参数
电源电压(V) 220

kg。
(2)R2 的阻值为多大? (3)水箱中装满初温为 25℃的水,加热使温度升高到 55℃,水需要吸收多少热量?
(4)在上述加热状态下,热水器正常工作 35min 需消耗多少电能?加热效率是多少?
6.如图 1 所示是某型号电热加湿器的原理图,如表为其部分技术参数。R1、R2 为发热电阻, 且 R2=3R1,S 为旋转型开关,1、2、3、4 为触点,通过旋转开关 S 可实现“关”、“低挡”、 “高挡”之间的转换(低挡为小功率加热,高挡为大功率加热)。
(1)当 S1 断开、S2 闭合时,求电热水器此挡位的加热功率; (2)当 S1 闭合、S2 断开时,将 50L 水从 20℃加热到 40℃用时 1.5h,求电热水器此挡位的 加热效率; (3)如图乙,调节 S1、S2 用不同挡位给水加热,使相同质量的水升高相同的温度,求加 热所用的最短时间和最长时间的比值。(设用不同挡位加热的效率相同) 4.小军家里有一款高、低温两挡电烤炉,他查看使用说明书,收集到一些信息如下:额定 电压 220V,低温挡电功率 880W,高温挡电功率 1980W,电路原理图如图所示,R1,R2 代表两根电热丝,S2 为温控开关,根据上述信息,解答下列问题: (1)在高温挡正常工作时,电路的总电流多大? (2)在低温挡正常工作 1.5h 消耗多少度电能?电热丝 R1 的电阻多大? (3)若电热丝 R2 烧毁了,要使电路恢复正常工作,小军用两根“220V 550W”的相同电 热丝替代 R2,你认为小军的做法能否满足要求(请你用计算结果回答)。

电热器及其档位问题(解析版)-2023年中考物理二轮复习核心考点精讲与必刷题型精练(全国通用)

电热器及其档位问题(解析版)-2023年中考物理二轮复习核心考点精讲与必刷题型精练(全国通用)

专题33电热器及其档位问题【核心考点精讲】1、原理:电热器档位越高,对应的实际功率越大;2、公式:R U P 2=(1)S1接b 、S2断开时,R1和R2串联,电阻最大,实际功率小,处于低档,此时电路功率212R R U P +=总(串联电路合着求)(2)断开S1、闭合S2时,只有R1接入电路,处于中档,此时电路功率12R U P =总(3)S1接b 、S2闭合时,R1和R2并联,电阻最小,实际功率大,处于高档,此时电路功率2212R U RU P +=总(并联电路分着求)(1)S1闭合、S2断开时,R1和R2串联,电阻最大,实际功率小,处于低档,此时电路功率212R R U P +=总(2)S1、S2闭合时,只有R1接入电路,电阻最小,实际功率大,处于高档,此时电路功率12R U P =总【必刷题型精练】1.(2022•湖北中考)某款家用电热取暖器有两个挡位,它正常工作时,下列说法正确的是()A.取暖器的电热丝是由电阻率小、熔点高的材料制成B.“高温”挡一定比“低温”挡产生的热量多C.“高温”挡一定比“低温”挡的工作电阻大D.连接电热丝的导线比电热丝的电阻小解:A、取暖器上的发热体是由电阻率大,熔点高的材料制成的,故A错误;B、由Q=W=Pt可知,取暖器产生热量的多少,除了与取暖器的电功率有关,还与通电时间的长短有关,所以“高温”挡不一定比“低温”挡产生的热量多,故B错误;C、由P=2可知,电热丝的工作电阻R=2,电源电压相等,电功率越大,工作电阻越小,所以“高温”挡一定比“低温”挡的工作电阻小,故C错误;D、连接电热丝的导线比电热丝的电阻小,故D正确。

答案:D。

2.(2021•淄博中考)如图所示,图甲是某款即热式电热水龙头,图乙是它的电路原理图,R1和R2是阻值分别为22Ω和44Ω的电热丝。

通过旋转手柄改变与开关S接触的两个相邻触点,实现冷水、温水、热水挡的切换。

则()A.开关S接触2、3触点时,水龙头放出的是热水B.开关S接触3、4触点时,电热丝R1、R2串联C.水龙头在温水挡正常工作时的电流是15AD.水龙头在热水挡正常工作时的功率是3300W解:(1)当开关S接触1、2触点时,电路不通电,电热丝不工作,水龙头放出的是冷水;(2)当开关S接触2、3触点时,电路中只有R2电热丝工作,根据I=可知,此时的电功率:P=UI=U•=2=(220p244=1100W;此时电路的电流:I=2=22044=5A;(3)当开关S接触3、4触点时,电路中R1、R2电热丝并联,根据I=可知,此时的电功率:P′=UI′=U•=2=21+22=(220p222+(220p244=2200W+1100W=3300W;(4)比较可知,当开关S接触2、3触点时,水龙头放出的是温水,当开关S接触3、4触点时,水龙头放出的是热水;根据以上分析可知,ABC错误,D正确。

电功率档位中考题专练_

电功率档位中考题专练_

1、(09桂林百色)小明家中有一个具有保温功能的电饭锅,从它的说明书上收集到如下表中的数据,电饭锅的电路原理图如图18所示。

请问:(1)当开关S断开时,该电饭锅是处于保温状态还是加热状态?(2)该电饭锅正常加热时,电路中的电流是多大?(3)电路中电阻R1、R2的阻值各是多大?(4)若在傍晚用电高峰期,电路中的实际电压只有200V,则此时该电饭锅在加热状态的实际功率是多大?(计算结果保留整数)答案:练习、(09海南)下面的图表是从某台电热饮水机的说明书上收集到的信息。

经分析得知,电热饮水机有加热和保温两种工作状态。

当S闭合时、S0断开时,饮水机处于保温状态,当S、S0同时闭合时,饮水机处于加热状态。

求:(1)、电热饮水机在保温状态下正常工作时的电流(计算结果保留两位小数)。

(2)、电热饮水机保温2小时消耗的电能。

(3)、电阻R1的阻值。

答案(1)、0.18A(2)、0.08kw·h (3)、135.8Ω(不同方法计算因四舍五入结果可能有差异)7 (09天水) (8分)近期由天水市有关单位实施的家电下乡活动中,有种电器是电热饮水机,它有加热和保温两种工作状态(由机内温控开关S0自动控制),从说明书上收集到如下数据及图21所示的电路原理图。

(1)(2分)请分析说明温控开关S0断开时,饮水机处于加热还是保温状态。

(2)(3分)求电阻R1的阻值。

(3)(3分)晚上,由于是用电高峰期,该电热饮水机的实际工作电压只有200V,若它的电阻不变,加热效率为80%,求将满热水箱的水从20℃加热到80℃需要多长时间?(C水=4.2×103J/(kg·℃),(ρ水=1.0×103kg/m3,保留一位小数)⑴S0断开时,P1=U2/R2;S0闭合时,P2=U2/R总;∵R1和R2的并联∴R<R2总∴P1<P2则S0断开时处于保温状态⑵保温时:P保温=U2/R2,R2=U2/P保温=(220V)2/40W=1210Ω加热时,P加热=U2/R总,R总=U2/P加热=(220V)2/400W=121ΩR总=R1R2/( R1+R2)代入,121Ω=1210Ω·R1/(1210Ω+R1),R1=134.4Ω⑶Q放=Q水吸P实t×80%=Q水吸(U2实/R总)·t×80%=c水m水△t水(U2实/R总)·t×80%=c水ρ水V水△t水[(200V)2/121Ω]·t×80%=4.2×103J/(kg·℃)×103kg/m3×2×10-3m3×(80℃-20℃)t=1905.8s3、小华家买了一台电烤箱,有高、中、低三个档位的发热功率,如图,开关S1,可分别与触点a、b接触,已知R1=60.5Ω,R2=121Ω,电源电压不变.求:(1)电烤箱在中档位工作时,消耗的电功率是多少?(2)电烤箱在高档位工作时,对食物加热5分钟,消耗的电能是多少焦?解答:解:(1)接中档位时,S1断开S2闭合,根据P1=U2R1═(220V)260.5Ω=800W.(2)当S1接a,S2闭合,R1,R2并联,高档位,P1=U2R1=(220V)260.5Ω=800W.P2=U2R2=(220V)2121Ω=400W.P=P1+P2=800W+400W=1200W.W=Pt=1200W×300s=3.6×105J.答:(1)电烤箱在中档位工作时,消耗的电功率800W;(2)电烤箱在高档位工作时,对食物加热5分钟,消耗的电能是3.6×105J.练习[2006河北]小明家买了一台电烤箱,有低、中、高三个档位的发热功率。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电功率中家用电器档位问题及电热综合
1.有一电热毯,说明书上标明所用的电压为220V,电热毯电阻由R1和R2组成,其中R1=605Ω,如图所示,利用开关S的通断可以使电热毯的发热功率(指电路的总功率)分为两档,Ⅰ档为功率最大,Ⅱ档功率为Ⅰ档功率的1/4,试问:
(1)什么状态时,电热毯的功率最大?最大功率为多少瓦?
(2)电阻R2应为多大?
2.XB型“220V 1100W”电饭煲的原理图如图17所示,它有高温烧煮和焖饭、保温两档,通过单刀双掷开关S进行调节,R0为电热丝.当开关S接高温烧煮档时,电路的功率为1100W,当开关S接焖饭、保温档时,电路的总功率为22W.
(1)电饭煲在高温烧煮档时,开关S应与哪个触点连接?
(2)电热丝R0的阻值多大?
(3)当电饭煲在正常焖饭、保温时电路中的电流多大?焖饭、保温10min,
电热丝R0产生的热量各为多少?
图17
3. 小明家新购置一个电饭锅,其铭牌如下表所示,表格中的额定功率均是指电路的总功率,电路原理简图如图10所示,图中的S1是电源开关,S2是加热、保温转换开关。

小明在一次煮饭的过程中,同时闭合开关S1和S2,通电15min后,开关S2弹起断开,电饭锅进入焖饭保温工作状态,再经过10min后,锅内米饭完全煮熟,开关S1断开。

试计算:
(1)在这次煮饭的全过程中,电饭锅消耗了多少电能?
(2)R1和R2的阻值分别是多大?
4.下面的图表是从某台电热饮水机的说明书上收集到的信息。

经分析得知,电热饮水机有加热和保温
两种工作状态,当S 闭合、S 0断开时,饮水机处于保温状态,当S 、S 0同时闭合时,饮水机处于加热状态,求:
(1)电热饮水机在保温状态下正常工作时的电流。

(计算结果保留两位小数)
(2)电热饮水机保温2h 产生的热量?
(3)电阻R 1的阻值。

5、如图是家乐牌节能型家用电饭煲及简化的电路图.当S 1、S 2都闭合时,R 1、R 2两个发热体同时给锅加热,处于高温加热状态;当只闭合S 1时,处于低温保温状态.已知家庭电路电压为220V ,R 2工作时的阻值为88Ω,电饭煲低温保温状态时的功率为40W .求:
(1)高温加热状态时,通过R 2的电流是多少安?
(2)低温保温状态时,R 1的阻值是多少欧?
(3)如果用来煮一次米饭(高温加热状态)用30min .则电
饭锅要消耗多少电能?
6.电吹风的简化电路图如图9所示,R 1、R 2是发热电阻丝,M 是电动机。

开关S 1闭合后,S 2接l 、2时吹冷风,通过电动机的电流为O.1A ;S 2接2、3时吹温风,R 1的阻值为110Ω。

S 2接3、4时吹热风,电吹风的总功率为1100W 。

电源电压为220V 。

试求:
(1)吹冷风时,电动机的功率是多少?
(2)吹温风时,通过R 1的电流是多少?
(3)吹热风时,R 2的电阻是多少?(结果保留小数点后两位)
热水箱容量 2 L 额定电压 220 V 加热时的功率 400 W 保温时的功率 40 W
7、学校科技小组的同学制作了一个简易三档位的“小小电热宝”,如图所示,R1、R2都是发热电阻,电源电压保持36V.
(1)当S1闭合,S2接a端时为中温档,电热宝的功率为18W,求R1的阻值是多少?
(2)当S1闭合,S2接b端时为高温档,电热宝的功率为45W,求电路中的总电流和R2的电阻各是多少?(3)电热宝在低温档时,开关S1、S2各处于什么状态?
8.小明家买了一台电烤箱,有低、中、高三个档位的发热功率。

图是其内部简
化电路图,开关S1可分别与触点a、b接触。

已知:R1=48.4Ω,R2=96 .8Ω,电
源电压保持不变。

请分析和解答以下问题:
(1)当开关S1置于b端、S2断开时,电烤箱处于什么档位?简述理由。

(2)电烤箱在中档位工作时,消耗的电功率是多少?
(3)电烤箱在高档位工作时,对食物加热6min,消耗的电能为多少?
9.小明的新家想安装一台无水箱式电热水器,这种电热水器当有冷水流过它时,就能达到要求的温度而立即从喷头流出供淋浴。

已知冷水温度为15℃,淋浴所需热水温度为40℃,电热水器一分钟流出热水的质量约为4kg,水的比热容为4.2×103J/(kg·℃)。

(1)将质量为4kg温度为15℃的冷水,加热到淋浴所需要的温度,水吸收的热量是多少?
(2)如果不考虑热损失,无水箱式热水器的电功率至少多大才能满足淋浴的要求?
(3)小明新家的电路允许通过的最大电流为30A,问他家能不能使用该电热水器?
10.几千年来中国的厨艺最讲究的就是“火候”二字。

现在市面上流行如图所示的新型电饭锅,采用了“聪明火”技术,电脑智能控温、控压,智能化控制实物在不同时间段的温度,以得到最佳的口感和营养,其简化电路如图甲所示。

R1和R2均为电热丝,S是自动控制开关。

把电饭锅接入220V的电路中,用电饭锅的“聪明火”煮米饭,电饭锅工作时的电流随时间变化的图像如图乙所示。

(1)求电热丝R2的阻值。

(计算结果保留一位小数)
(2)这个电饭锅在0-15min把质量为1.1kg的米饭由20℃加热到100℃,求电饭锅在这段时间内加热的效率。

[c米饭=4.2×103J/(kg•℃)]。

11.小明家电热水器的简化电路图如图所示,S1是手动开关,置于热水器水箱外部;S2是控温开关,置于热水器水箱内部,当水温低于40℃时自动闭合开关,达到40℃时自动断开;R1和R2均为用来加热且阻值不变的电阻丝。

使用时,手动闭合开关S1,电热水器开始工作。

电热水器部分参数如表所示。

(1)电热丝R1的阻值是多少?
(2)加热时流过电热丝R2的电流是多少?
(3)假设将初温20℃的一满箱水加热至设定温度用了50min,则电热水器的效率是多少?。
