接触器的选择原则 接触器如何做好保养
接触器的选择原则接触器如何做好保养接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。
接触器的选择原则：1、依据电路中负载电流的种类选择接触器的类型。
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。
接触器的选择原则：1、依据电路中负载电流的种类选择接触器的类型。
一般直流电路用直流接触器掌控，当直流和直流负载容量较小时，也可用掌控，但触头的额定电流应适当选择大些。
2、接触器的额定电压应大于或等于负载回路的额定电压；3、吸引线圈的额定电压应与所接掌控电路的额定电压等级一致；4、额定电流应大于或等于被控主回路的额定电流。
依据负载额定电流，接触器安装条件及电流流经触头的持续情况来选定接触器的额定电流。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
常常或定期检查的运行情况，进行必要的维护和修理是保证其运行牢靠延长其寿命的紧要措施。
检查、维护和修理时应先断开，按下列步骤进行。
1、外观检查清除灰尘，可用棉布沾少量汽油擦去油污，然后用布擦干；拧紧全部压接导线的螺丝，防止松动脱落、引起连接部分发热。
2、触点系统检查1）检查动静触点是否对准，三相是否同时闭合，并调整触点弹簧使三相一致。
2）摇测相间绝缘电阻值。
使用500v摇表，其相间阻值不应低于10兆欧。
3）触点磨损厚度超过1mm，或严重烧损、开焊脱落时应更换新件。
细小烧损或接触面发毛、变黑不影响使用，可不予处理。
若影响接触，可用小锉磨平打光。
4）经维护和修理或更换触点后应注意触点开距，超行程。
高压直流接触器在新能源汽车、直流充电桩、动力电池、光伏储能行业的应用
高压直流接触器在新能源汽车、直流充电桩、光伏储能行业的应用GSZ8系列、GSZ9系列直流接触器适用于电动汽车、混合动力汽车、燃料电池汽车、充电桩、电池包、车用高压配电盒、光伏储能系统、通用工业设备等直流高压领域。
一、基本功能：1、在系统停止运行后起隔离电源端与负载端作用；重要技术指标：额定绝缘电压Ui=1000V；2、系统运行时起连接电源端与负载端作用；重要技术指标：约定发热电流Ith；3、故障时起分断电路的作用；重要技术指标：最高运行电压U=750VDC。
二、新能源汽车应用在新能源汽车里面按使用功能，主要分为主接触器、预充接触器、快充接触器、慢充接触器、辅助接触器、放电接触器等；一辆车一般会使用6-10个接触器。
1、主接触器KM1：电流规格比较大，150A到400A机型都有使用；乘用车：GSZ8-150、200；GSZ9-150、200、250；客车：GSZ8-200、300、400；GSZ9-200、250；2、预充接触器KM2：预充回路用于保护主接触器，防止冲击电流损坏主接触器，导致主接触器熔焊等故障；电流规格较小，10A到50A机型都有使用；乘用车：GSZ8-10、20、25、40；GSZ9-25、50；客车：GSZ8-10、20、25、40；GSZ9-25、50；3、快充接触器KM3：电流规格比较大，150A到400A机型都有使用；乘用车：GSZ8-150、200；GSZ9-150、200、250；客车：GSZ8-200、300、400；GSZ9-200、250；4、慢充接触器KM4：电流规格比较小，25A到150A机型都有使用；乘用车：GSZ8-25、40、60、80；GSZ9-25、50；客车：GSZ8-120、150；GSZ9-100、150；5、辅助接触器KM5：电流规格比较小，10A到100A机型都有使用；比如汽车空调、照明灯等。
乘用车：GSZ8-10、20、25、40；GSZ9-25；客车：GSZ8-60、80；GSZ9-50、100；6、放电接触器KM6：放电回路用于泄放电路多余能量，保证设备的用电安全；电流规格较小，10A到50A机型都有使用；乘用车：GSZ8-10、20、25、40；GSZ9-25、50；客车：GSZ8-10、20、25、40；GSZ9-25、50；三、直流充电桩应用在直流充电桩里面按使用功能，主要分为主接触器、功率分配接触器、泄放接触器等；一个充电桩一般会使用6个至几十个个接触器。
高压直流接触器 续流能力高达 200A

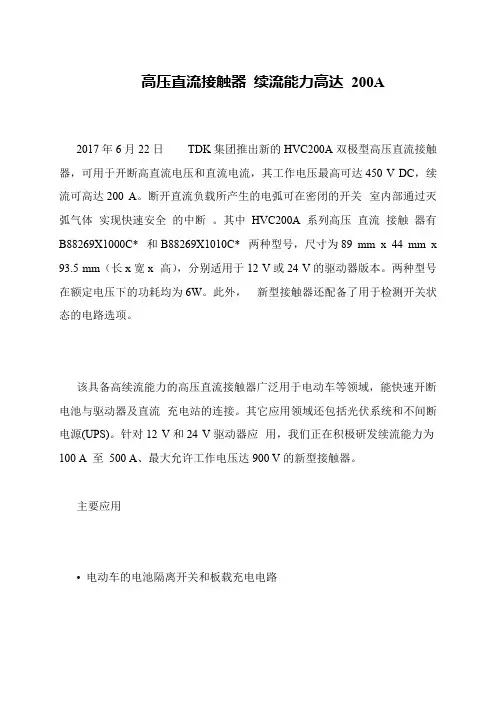

高压直流接触器续流能力高达200A 2017年6月22日TDK集团推出新的HVC200A双极型高压直流接触器，可用于开断高直流电压和直流电流，其工作电压最高可达450 V DC，续流可高达200 A。
断开直流负载所产生的电弧可在密闭的开关室内部通过灭弧气体实现快速安全的中断。
其中HVC200A 系列高压直流接触器有B88269X1000C* 和B88269X1010C* 两种型号，尺寸为89 mm x 44 mm x 93.5 mm（长x宽x 高），分别适用于12 V或24 V的驱动器版本。
两种型号在额定电压下的功耗均为6W。
此外，新型接触器还配备了用于检测开关状态的电路选项。
该具备高续流能力的高压直流接触器广泛用于电动车等领域，能快速开断电池与驱动器及直流充电站的连接。
其它应用领域还包括光伏系统和不间断电源(UPS)。
针对12 V和24 V驱动器应用，我们正在积极研发续流能力为100 A 至500 A、最大允许工作电压达900 V的新型接触器。
主要应用 • 电动车的电池隔离开关和板载充电电路 • 光伏电站 • 不间断电源 主要特点与优势 • 续流能力高达200 A • 快速灭弧 • 可选的开关状态检测功能 关于TDK 公司 TDK 株式会社是一家领先的电子公司，总部位于日本东京。
公司成立于1935 年，主营铁氧体，是一种用于电子和磁性产品的关键材料。
TDK的主力产品包括陶瓷电容器、铝电解电容器、薄膜电容器、铁氧体及电感器、高频元件、压电和保护器件、以及传感器和传感器系统等各类被动元器件、电源装置。
产品品牌包括TDK、爱普科斯(EPCOS)、InvenSense、Micronas、Tronics 以及TDK-Lambda。
此外，TDK 还提供和磁铁等磁性应用产品以及能源装置、闪存应用设备等。
TDK 重点开展如信息和通信技术、汽车和工业以及消费电子市场领域。
公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造和销售办事处网络。
