泵和压缩机考试试题

泵和压缩机考试试题

泵和压缩机考试试题
(本考卷共100分,答题时间120分钟)
姓名:工种:分数:
一、填空题(每空1分,共30分)
1、巡检的内容包括、、。

2、能量隔离包括隔离和隔离。

3、三条线是指:、、。

4、三不落地是指、、。

5、离心泵按叶轮结构分:、、
离心泵。

6、连续重整远大压缩机厂提供的K101、K202等压缩机活塞杆与十字头采用
连接紧固。

而无锡压缩机厂提供的K302等压缩机活塞杆与十字头采用连接紧固。

7、热装活塞时必须采用,严禁。

8、连续重整氢增压机K202一级缸径是,一级活塞内外死点间隙要求是,支撑环侧间隙标准是。

9、液压紧固时必须经过次打压,每次时间间隔,压力不超。

10、连续重整制冷压缩机K203用的冷媒是,日常维护主要是检查调整,检修时特别主要防护对人体刺激损伤。

11、连续重整循环氢压缩机K201为拖动压缩机机组,压缩机为垂直剖分
级离心压缩机,轴封采用四川日机生产的干气密封。

二、简述题(共70分)
1、巡检应该带的工具包括哪些?(10分)
2、描述泵发生汽蚀的严重后果。

(10分)
3、描述计量泵出口无流量或无压力的原因(10分)
4、机械密封的主要部件有哪些?(10分)
5、压缩机检修前应确认哪些条件?(10分)
6、压缩机检修现场应注意哪些安全事项?(10分)
7、往复式压缩机检修保障检修质量的关键环节有哪些?(10分)。

压缩机与泵练习题

压缩机与泵练习题

压缩机与泵练习题集团文件版本号:(M928-T898-M248-WU2669-I2896-DQ586-M1988)压缩机与泵练习题一、单项选择题1.以下属于离心泵唯一做功部件的是( C )。

A.吸入室;B.排出室;C.叶轮;D.轴2.为了提高泵效率,离心泵叶轮大多采用后弯叶片形叶轮,通常β2A在( A )之间。

A.150~400;B.50~150;C. 450~600;D. 550~7003.有效扬程与理论扬程之比是离心泵的( A )。

A.水力效率;B.容积效率;C.机械效率;D.泵效率4.离心泵的吸入室不包括下列哪种形式( D )。

A.锥形管吸入室;B.螺旋形吸入室;C.圆形吸入室;D.方形吸入室5.下列不属于离心泵相似条件的是( B )。

A.几何相似;B.热力相似;C.运动相似;D.动力相似6.在离心压缩机中,下列属于转子的是( C )。

A.扩压器;B.回流器;C.轴;D.弯道7.在进气温度和压力比相同的条件下,离心压缩机的( B )效率最大。

A.等温;B.多变;C.绝热;D.流动8.下列不属于离心式压缩机流动损失的是( C )。

A.摩阻损失;B.冲击损失;C.轮阻损失;D.分离损失9.下列不属于离心式压缩机优点的是( A )。

A.效率高于活塞压缩机;B.单机流量大;C.气缸内无润滑;D.转速较高10.在离心压缩机的几种轴端密封形式中,( D )可以做到气体无泄漏。

A.迷宫密封;B.机械密封;C.干气密封;D.浮环密封二、多项选择题11.离心泵按壳体剖分方式分类可分为( B D )。

A.单吸式泵;B.中开式泵;C.双吸式泵;D.分段式泵;E.蜗壳式泵12.提高离心泵本身抗汽蚀性能的措施有( ACDE )。

A.改进泵入口的结构设计;B.减小泵的吸上真空度;C.采用双吸式叶轮;D.采用前置诱导轮;E.采用抗汽蚀材料13.以下几种离心泵的工况调节方式,属于改变泵的特性进行工况调节的是( BCE )。

泵与压缩机题

泵与压缩机题

泵和压缩机试题一.填空1.泵和压缩机按其作用原理可分为容积式、速度式两大类。

2.离心泵的主要过流部件是叶轮、吸入室、蜗壳。

3.按液体的吸入方式,离心泵可分为单吸离心泵、双吸离心泵。

4.按叶轮的级数,离心泵可分为单级离心泵、多级离心泵。

5.按壳体的剖分方式,离心泵可分为水平中开式离心泵、垂直分段式离心泵。

6.离心泵叶片一般弯向其旋转方向的后方。

7.离心泵内通常存在流动损失、流量损失、机械损失三种能量损失。

8.同一台泵切割叶轮外径后特性曲线的获得是以离心泵的性能曲线为理论基础的。

9.一组相似的泵其比转数必然相等。

10.离心泵样本的性能曲线是在20℃清水的情况下得到的。

11.离心泵的性能曲线和所输送介质的黏度是反比例关系的。

12.离心泵的串联是为了获得较高的压头;并联是为了获得较大的流量。

13.离心压缩机的串联目的是提高压力;并联目的是增加气体供应量。

14.机械密封又称端面密封。

其使用寿命比填料密封要长。

15.离心压缩机的主要构件有吸气室、叶轮、定子、蜗壳、平衡盘、轴承。

16. 叶轮是离心压缩机的基本单元。

17.压缩机的压缩过程是等温压缩过程时,其耗功是最小的,因此压缩机多采用段间冷却。

18.离心压缩机中的能量损失有流道损失、轮阻损失、漏气损失三种。

19.在喘振工况与堵塞工况之间的区域称为离心压缩机的稳定工况区。

20.迷宫密封又称为梳齿型密封。

21.活塞式压缩机每个汽缸内都要经历吸气、压缩、排气、膨胀四个过程。

22.活塞压缩机压力比的分配是按等压比的原则进行的。

二.问答题1.什么是离心泵汽蚀现象?有何危害?答:离心泵汽蚀现象:如果离心泵在启动前壳内充满的是气体,则启动后叶轮中心气体被抛时不能在该处形成足够大的真空度,这样槽内液体便不能被吸上。

这一现象称为气缚。

离心泵工作时出现特殊的噪音、震动、伴随排量和压头下降,严重时排量中断。

危害:造成叶轮腐蚀和泵体振动。

2.采取什么措施可改善离心泵的吸入性能?答:1)改进泵的结构形式或尺寸⑴增大泵吸入口直径及叶轮叶片入口宽度和结构。

泵与压缩机习题

泵与压缩机习题

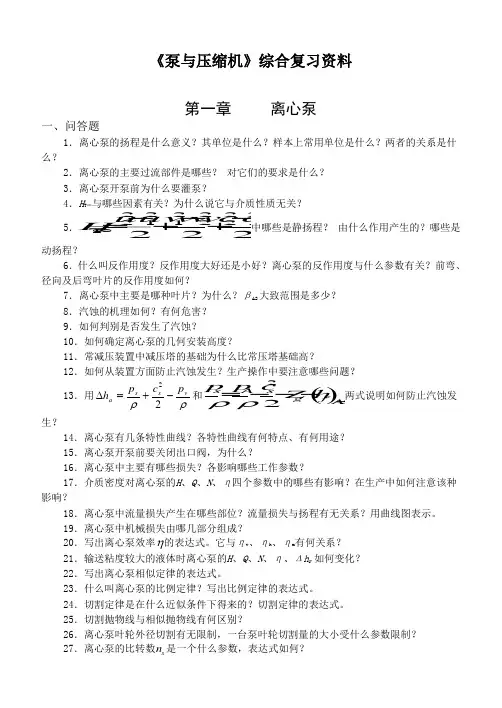

《泵与压缩机》综合复习资料第一章 离心泵一、问答题1.离心泵的扬程是什么意义?其单位是什么?样本上常用单位是什么?两者的关系是什么?2.离心泵的主要过流部件是哪些? 对它们的要求是什么? 3.离心泵开泵前为什么要灌泵?4.H T ∞与哪些因素有关?为什么说它与介质性质无关?5.H uu w w c c T ∞=-+-+-221212222212222中哪些是静扬程? 由什么作用产生的?哪些是动扬程?6.什么叫反作用度?反作用度大好还是小好?离心泵的反作用度与什么参数有关?前弯、径向及后弯叶片的反作用度如何?7.离心泵中主要是哪种叶片?为什么?βA2大致范围是多少? 8.汽蚀的机理如何?有何危害? 9.如何判别是否发生了汽蚀?10.如何确定离心泵的几何安装高度?11.常减压装置中减压塔的基础为什么比常压塔基础高?12.如何从装置方面防止汽蚀发生?生产操作中要注意哪些问题?13.用ρρv s sa p c p h -+=∆22和()p p c Z h s A sg f A S ρρ=----22两式说明如何防止汽蚀发生?14.离心泵有几条特性曲线?各特性曲线有何特点、有何用途? 15.离心泵开泵前要关闭出口阀,为什么?16.离心泵中主要有哪些损失?各影响哪些工作参数?17.介质密度对离心泵的H 、Q 、N 、η四个参数中的哪些有影响?在生产中如何注意该种影响?18.离心泵中流量损失产生在哪些部位?流量损失与扬程有无关系?用曲线图表示。

19.离心泵中机械损失由哪几部分组成?20.写出离心泵效率η的表达式。

它与ηv 、ηh 、ηm 有何关系?21.输送粘度较大的液体时离心泵的H 、Q 、N 、η、Δh r 如何变化? 22.写出离心泵相似定律的表达式。

23.什么叫离心泵的比例定律?写出比例定律的表达式。

24.切割定律是在什么近似条件下得来的?切割定律的表达式。

25.切割抛物线与相似抛物线有何区别?26.离心泵叶轮外径切割有无限制,一台泵叶轮切割量的大小受什么参数限制? 27.离心泵的比转数n s 是一个什么参数,表达式如何?28.试证明一台离心泵转速由n 变为n '后其比转数不变。

《泵与压缩机》练习题答案

《泵与压缩机》练习题答案

泵与压缩机练习题第一章1-1解:32210854.71.044-⨯=⨯==ππD As m A Q /203.110854.73600343=⨯⨯==-υ,m g d L h 266.08.92203.11.01802.0222=⨯⨯⨯=⨯⨯=υλh g g p H g p g +++=222211υρρ Pah g Hg g p p 5552522112105485.0104645.010013.1266.08.92203.14.48.9100010013.12⨯=⨯-⨯=⎪⎪⎭⎫ ⎝⎛+⨯+⨯⨯-⨯=⎪⎪⎭⎫ ⎝⎛++-=υρ 521104645.0⨯=-=p p p 真 mmHg p H 5.34828.133104645.028.1335=⨯==真真O mmH O mH p H 22525597597.59800105485.09800==⨯==1-2解: gg p z H g g p z 2222222111υρυρ++=+++ gp g p z z H ρρ1212-+-= Pa p 613168.9136003.010013.151=⨯⨯-⨯= Pa p 24840014710010013.152=+⨯=m H 95.258.9750613162484005.0=⨯-+=1-5解:1)当泵流量h m Q T /2.73=时s m nD u /82.13601450182.06022=⨯⨯==ππs m B D Q c T r /555.036009.0007.0182.02.72222=⨯⨯⨯⨯==∞πτπs m ctg ctg c u c A r u /856.1230555.082.1302222=⨯-=-=∞βm c u g H r T 13.18856.1282.138.91122=⨯⨯==∞∞ 2)当泵流量h m Q T /8.283=时s m B D Q c T r /221.236009.0007.0182.08.282222=⨯⨯⨯⨯=='∞πτπs m ctg ctg c u c A r u /975.93022.282.1302222=⨯-=-='∞β m c u g H r T067.14975.982.138.91122=⨯⨯=='∞∞ 3)画出两种流量时叶轮出口的速度三角形(略)随流量T Q 的增大,r c 2增加,u c 2减小,∞T H 下降。

压缩机与泵练习题

压缩机与泵练习题

压缩机与泵练习题一、单项选择题1.以下属于离心泵唯一做功部件的是( C )。

A.吸入室;B.排出室;C.叶轮;D.轴2.为了提高泵效率,离心泵叶轮大多采用后弯叶片形叶轮,通常β2A在(A )之间。

A.150~400;B.50~150;C. 450~600;D. 550~7003.有效扬程与理论扬程之比是离心泵的( A )。

A.水力效率;B.容积效率;C.机械效率;D.泵效率4.离心泵的吸入室不包括下列哪种形式( D )。

A.锥形管吸入室;B.螺旋形吸入室;C.圆形吸入室;D.方形吸入室5.下列不属于离心泵相似条件的是( B )。

A.几何相似;B.热力相似;C.运动相似;D.动力相似6.在离心压缩机中,下列属于转子的是( C )。

A.扩压器;B.回流器;C.轴;D.弯道7.在进气温度和压力比相同的条件下,离心压缩机的( B )效率最大。

A.等温;B.多变;C.绝热;D.流动8.下列不属于离心式压缩机流动损失的是( C )。

A.摩阻损失;B.冲击损失;C.轮阻损失;D.分离损失9.下列不属于离心式压缩机优点的是( A )。

A.效率高于活塞压缩机;B.单机流量大;C.气缸内无润滑;D.转速较高10.在离心压缩机的几种轴端密封形式中,( D )可以做到气体无泄漏。

A.迷宫密封;B.机械密封;C.干气密封;D.浮环密封二、多项选择题11.离心泵按壳体剖分方式分类可分为(B D )。

A.单吸式泵;B.中开式泵;C.双吸式泵;D.分段式泵;E.蜗壳式泵12.提高离心泵本身抗汽蚀性能的措施有(ACDE )。

A.改进泵入口的结构设计;B.减小泵的吸上真空度;C.采用双吸式叶轮;D.采用前置诱导轮;E.采用抗汽蚀材料13.以下几种离心泵的工况调节方式,属于改变泵的特性进行工况调节的是(BCE )。

A.出口管路节流调节;B.改变转速;C.切割叶轮外径;D.旁路节流;E.进口管路节流调节14.要保证两台离心泵流动过程相似,必须满足两泵(ABC )。

中国石油大学-泵与压缩机-期末试卷

中国石油大学-泵与压缩机-期末试卷

中国石油大学(北京)2010—2011 学年第一学期《泵与压缩机》期末考试试卷班级:_______姓名:________学号:________分数:________出题人:储运08-1班靳彬2008022118 吕一宁2008022119 帕茹克2008022120祁日强2008022121 乔玉波2008022122 秦伟2008022123一、填空与选择(每题 4 分,共28 分)1. 静扬程是由于_________的增加和相对速度的减小而产生的,越______(大/小)越好;动扬程是由于_________的增加而产生的,越_____(大/小)越好。

2. 已知泵入口压力Ps=0.05MPa,Cs=2m/s,则有效汽蚀余量_____,又已知该泵必须汽蚀余量为4.7m,该泵______(是/否)会发生气蚀。

(已知200 C时,水的饱和蒸汽压P v=2400Pa)3.泵的总效率η等于____________________________三者的乘积。

4.液体所获得的理论扬程仅仅与___________有关,而与泵输送的液体性质和流动过程无关。

5. NPSHa的大小与吸入装置的参数_______(有关/无关),越__________(大/小)越不易发生气蚀;NPSHr是由离心泵的结构参数和_________决定的,越__________(大/小)越不易发生气蚀。

6、离心泵大多采用__________(后弯/前弯)叶片,其出口处叶片角 β2A _______(大于/等于/小于)90。

7、对应于泵效在_________的工况范围为高效工作区。

在液体的物性参数当中,________会对泵的扬程、流量、功率、效率和汽蚀余量等各方面产生影响。

二、简答题 (每题 6 分,共36 分 )1、扬程的定义是什么?国际单位和习惯单位是什么?2、请简述气蚀现象及其危害。

3、 请简述离心泵的启动过程。

4、请简述以下几种离心泵抗气蚀措施是否妥当:(1)减小吸入管直径(2)提高泵的安装高度(3)采用前置诱导轮5、画出离心泵性能曲线的示意图,并说明泵实际特性曲线的作用。

(简答题)泵与压缩机题库

(简答题)泵与压缩机题库

简答题■s.试写出欧拉方程,并说明在公式推导过程中的三个假设条件。

答:欧拉方程:m 三个假设条件:(1)液体在叶轮中的流动是稳定流动;(2)通过叶轮的液体是理想液体,即液体在叶轮内流动时无能量损失;(3)叶轮由无限多、无限薄的叶片组成。

■Z在图中指出离心泵的过流部件及其作用。

答:(1)5是吸入室,使液体从吸入管引入叶轮,要求损失小,并使液体流入叶轮是速度均匀分布;(2)4是叶轮,离心泵中唯一的做功部件,液体从叶轮得到能量,要求在流动损失最小的情况下,单位质量液体获得较高的能头;(3)7是排出室(蜗壳):作用是把从叶轮内流出来的液体收集起来,并进入下级叶轮入口或直接送入排出管。

■J简述离心泵的工作原理。

答:离心泵启动前泵内灌满液体的过程称为灌泵。

驱动机(原动机)带动叶轮高速旋转,叶片带动液体旋转,产生离心力,液体获得能量(压力能、速度能增加)输送液体。

叶轮入口形成低压,靠吸入液体与泵之间压差,不断吸入液体,连续工作。

■D 答出泵和压缩机在油气储运工程中4个的应用。

答:请从以下四个方面简述:1在油气集输过程中的应用2在长距离输油管道和油库中的应用3在长距离输气管道和储气库中的应用4在液化天然气和压缩天然气中的应用■J简述扬程定义并根据定义列出泵进出口液流的能量方程。

答:单位质量的液体,从泵进口到泵出口的能量增值为泵的扬程。

即单位质量的液体,通过泵所获得的有效能量,常用H表示。

■J 简述提高吸入装置的有效汽蚀余量的措施(1)增加吸入罐液面上的压力pA以提高NPSHa(2)减小泵的安装高度zg以提高NPSHa (3)减小泵的吸上真空度Hs(4)减小泵吸入管路的阻力损失∑hA-S(5)降低液体的饱和蒸汽压pv■J 简述产生汽蚀的机理及危害。

答:(1)机理:水力冲击速度高,造成金属表面剥蚀、氧化,这种汽化、溃灭、冲击、氧化、剥蚀等的综合作用现象叫汽蚀或空化。

(2)危害:①噪音和振动:汽泡溃灭时液体冲击叶轮,泵内有“噼噼”“啪啪”的声音,引起机组振动;②对泵性能曲线影响:开始汽蚀时影响很小,发展到一定程度时出现“断裂工况”,大量气泡堵塞流道。

中国石油大学-泵与压缩机-第四章考试试卷

中国石油大学-泵与压缩机-第四章考试试卷

中国石油大学(北京)2010——2011 学年第一学期《泵与压缩机》期末考试试卷班级:姓名:学号:分数:命题人:柯翔翟向琳孙彩云李晶晶冯浩张宗杰一、填空与选择(每题 4 分,共28 分)1.请指出右图为往复式压缩机的(进气阀/出气阀)。

2、往复式压缩机的各级压力比的分配应按照的原则进行。

3、往复活塞式压缩机的简单工作原理是:由于活塞在气缸内的往复运动与气阀的相应的开闭动作相配合,使缸内气体依次实现_______,_______,_______,_______四个过程,不断循环,将低压气体升压而源源输出.4、活塞式压缩机的类型很多,根据各列汽缸中心线之间的夹角和位置不同可分为_______,_______,_______。

5、压缩机的凝析系数是__________________________.6、等温压缩,绝热压缩,多变压缩三者相比,功耗最省,终温最低的是_________,功耗最大,终温最高的是_________.7、压缩机的效率是衡量机器经济性的重要指标,根据压缩机能量分配图知,轴功率包括________,________和________三部分。

二、简答题 (每题 6 分,共42 分 )1.简述往复式活塞压缩机的特点与缺点,并给出其油气生产和储运过程中主要使用场所。

2.简述进气阀工作原理。

3.简述往复式压缩机采用多级压缩的优点。

4.请写出活塞式压缩机的实际排气量与标准排气量的区别,并指出天然气行业规定的标准工况中对应的气体压力、温度与化学领域的标准定义有何不同。

5.请简述往复式活塞压缩机排气量的调节方法。

6.复式活塞压缩机余隙容积主要包括哪些部分。

7.往复式活塞压缩机的理论工作循环和实际工作循环有何区别?画出理论循环指示功图。

三、计算题 (每题 10分,共30 分 )1. 若压缩机的相对余隙容积= 0.1,若膨胀过程多变指数与压缩机过程多变指数相同,即= =1.2;求当压力比ε= 6时的容器系数值。

《泵与压缩机》

《泵与压缩机》

中国石油大学(北京)远程教育学院期 末 考 试 《泵与压缩机》学习中心:_______ 姓名:________ 学号:_______关于课程考试违规作弊的说明1、提交文件中涉嫌抄袭内容(包括抄袭网上、书籍、报刊杂志及其他已有论文),带有明显外校标记,不符合学院要求或学生本人情况,或存在查明出处的内容或其他可疑字样者,判为抄袭,成绩为“0”。

2、两人或两人以上答题内容或用语有50%以上相同者判为雷同,成绩为“0”。

3、所提交试卷或材料没有对老师题目进行作答或提交内容与该课程要求完全不相干者,认定为“白卷”或“错卷”,成绩为“0”。

一、题型简答题,6题,每题10分,共60分;计算分析题,2题,共40分。

二、题目1、简答题要求:每位同学从7道题中任选5题完成;2、计算分析题要求:每位同学从3道题中任选2题完成。

简答题:1、 离心泵的过流部件有哪些?它们的主要功能是什么(12分)答:离心泵的过流部件包括吸入室、叶轮、及排除室。

(1)吸入室是把液体从吸入管引入叶轮,要求液体流过吸入室时流动损失较小,并使液体流入叶轮时速度分布均匀。

(2)叶轮是离心泵的唯一做工部件,液体从叶轮中获得能量。

对叶轮的要求是在流动损失最小的情况下使单位质量的液体获得较高的能头。

(3)排出室是把从叶轮内流出来的液体收集起来,并按一定的要求送入下级叶轮入口或送入排出管。

2、 写出比例定律和切割定律的表达式?(12分)(1)比例定律:在不同转速情况下,泵相似工况点的性能参数的变化规律用比例定律来确定。

表达式:2121n n Q Q (1 - 50)22121⎪⎪⎭⎫⎝⎛=n n H H (1 - 51) 32121⎪⎪⎭⎫ ⎝⎛=n n N N (1 - 52) (2)切割定律:当叶轮切割量较小时,可认为切割前后叶片的出口角和通流面积近似不变,泵效率近似相等。

表达式:v r v r c b D c b D Q Q ητητ22222222'''''='222222ττb D b D ≈''' ; v vηη=' 故切割前后的流量间关系为:222222D D n D n D c c Q Q r r '=''='=' (1 - 56扬程间的关系为: 2222222⎪⎪⎭⎫ ⎝⎛'='''='D D c u c u H H h u u u ηη (1 - 57) 功率间的关系为: 322⎪⎪⎭⎫ ⎝⎛'=''''='D D QH H Q N N ηρηρ (1 - 58)3、 简述汽蚀发生的过程,并描述汽蚀产生的危害。

泵和压缩机泵和压缩机考试卷模拟考试题

泵和压缩机泵和压缩机考试卷模拟考试题

《泵和压缩机》考试时间:120分钟 考试总分:100分遵守考场纪律,维护知识尊严,杜绝违纪行为,确保考试结果公正。

1、离心泵的过流部件都有哪些,它们的主要功能是什么?( )2、离心泵的工作参数都有哪些,其中的扬程是怎样定义?( )3、简述汽蚀发生的过程,并说明其危害。

( )4、怎样提高离心泵抗汽蚀能力?( )5、画出离心泵性能曲线示意图,并说明泵的实际特性曲线的作用。

( )姓名:________________ 班级:________________ 学号:________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------6、比转数的含义是什么,为什么说比转数相等的几何相似泵是相似泵?()7、某离心油泵装置如题1-75图所示,已知罐内油面压力PA与油品饱和蒸气压PV相等。

该泵转速n=1450r/min,试分别计算:[68543a0a63248af9969956cb604c674a.jpg] 当Zg=8m,Q=0.5m3/min 时,泵的[NPSHr]=4.4m,吸入管路阻力损失hf=2m,此时泵能否正常吸入?()8、某离心油泵装置如题1-75图所示,已知罐内油面压力PA与油品饱和蒸气压PV相等。

该泵转速n=1450r/min,试分别计算:[68543a0a63248af9969956cb604c674a.jpg] 保持Q=0.5m3/min时,液面下降到什么位置,泵开始发生汽蚀?()9、某离心油泵装置如题1-75图所示,已知罐内油面压力PA与油品饱和蒸气压PV相等。

该泵转速n=1450r/min,试分别计算:[68543a0a63248af9969956cb604c674a.jpg] 当Zg=8m,Q=0.5m3/min 时,若将泵的转速提高到n′=2900r/min,还能否正常吸入?()10、某油库消防泵房位于河岸上,泵房内安装一离心水泵,其装置如题1-76图所示。

泵与压缩机练习题

泵与压缩机练习题

1-1解:1)基本计算吸入管过流断面面积:32210854.71.044-⨯=⨯==ππD A吸入管内平均流速:s m A Q /203.110854.73600343=⨯⨯==-υ, 吸入管的沿程损失:m g d L h 266.08.92203.11.01802.0222=⨯⨯⨯=⨯⨯=υλ 2)求泵入口处的压强设吸水池液面为1-1断面,泵入口处为2-2断面。

根据伯努里方程,有:h gg p H g p g +++=222211υρρ Pah g Hg g p p 5552522112105485.0104645.010013.1266.08.92203.14.48.9100010013.12⨯=⨯-⨯=⎪⎪⎭⎫ ⎝⎛+⨯+⨯⨯-⨯=⎪⎪⎭⎫ ⎝⎛++-=υρ mmHg H 46.34854.41176028.133105485.07605=-=⨯-=真O mmH O mH p H 22525597597.59800105485.09800==⨯==1-2解:设泵入口处为1-1断面,泵出口处为2-2断面。

根据伯努里方程,有:gg p z H g g p z 2222222111υρυρ++=+++入口和排出管径相同,有21υυ=。

gpg p z z H ρρ1212-+-=Pa p 613168.9136003.010013.151=⨯⨯-⨯=Pa p 24840014710010013.152=+⨯=m H 95.258.9750613162484005.0=⨯-+=1-3解: 吸水管内平均流速:s m d Q /183.31.04025.042211=⨯==ππυ排出管内平均流速:s m d Q /659.5075.04025.042222=⨯==ππυ设泵入口处为1-1断面,泵出口处为2-2断面。

根据伯努里方程,有:gg p z H g g p z 2222222111υρυρ++=+++泵的扬程为:()mgg p p z z H 955.388.92183.3659.58.91000103924.0102373.38.02225521221212=⨯-+⨯⨯--⨯+=-+-+-=υυρ 泵的有效功率:kW gQH N e 544.91000955.38025.08.910001000=⨯⨯⨯==ρ泵的轴功率:kW N N 625.115.1293.0=⨯==电电轴η泵的效率:82.0625.11544.9===轴泵N N e η 1-4解:设吸水罐液面为1-1断面,排水罐液面为2-2断面。

2021泵和压缩机-泵和压缩机(精选试题)

2021泵和压缩机-泵和压缩机(精选试题)

泵和压缩机-泵和压缩机1、离心泵的过流部件都有哪些,它们的主要功能是什么?2、离心泵的工作参数都有哪些,其中的扬程是怎样定义?3、简述汽蚀发生的过程,并说明其危害。

4、怎样提高离心泵抗汽蚀能力?5、画出离心泵性能曲线示意图,并说明泵的实际特性曲线的作用。

6、比转数的含义是什么,为什么说比转数相等的几何相似泵是相似泵?7、某离心油泵装置如题1-75图所示,已知罐内油面压力PA与油品饱和蒸气压PV相等。

该泵转速n=1450r/min,试分别计算:当Zg=8m,Q=0.5m3/min时,泵的[NPSHr]=4.4m,吸入管路阻力损失hf=2m,此时泵能否正常吸入?8、某离心油泵装置如题1-75图所示,已知罐内油面压力PA与油品饱和蒸气压PV相等。

该泵转速n=1450r/min,试分别计算:保持Q=0.5m3/min时,液面下降到什么位置,泵开始发生汽蚀?9、某离心油泵装置如题1-75图所示,已知罐内油面压力PA与油品饱和蒸气压PV相等。

该泵转速n=1450r/min,试分别计算:当Zg=8m,Q=0.5m3/min时,若将泵的转速提高到n′=2900r/min,还能否正常吸入?10、某油库消防泵房位于河岸上,泵房内安装一离心水泵,其装置如题1-76图所示。

使用时水流量Q=90m3/h,[Hs]=6.2m。

吸水管直径100mm,底阀当量长度为160d,弯头当量长度为22d,阀门当量长度为18d,阻力系数λ=0.022。

试求保证正常吸入时,河水最低液面距泵轴心之距为多少?11、有一台转速为1450r/min的离心泵,当流量Q=35m3/h时的扬程为H=62m,轴功率N=7.6kW。

若流量增加到Q′=52.5m3/h,问原动机的转速提高多少才能满足要求?已知n=1450r/minQ=35m3/hH=62mN=7.6kWQ′=52.5m3/h12、有一台转速为1450r/min的离心泵,当流量Q=35m3/h时的扬程为H=62m,轴功率N=7.6kW。

泵和压缩机知识测试题

泵和压缩机知识测试题

泵和压缩机知识测试题0001下列泵中属于叶轮式泵的是_______。

a.齿轮泵b.叶片泵c.水环泵d.旋涡泵0002不属于回转式容积式泵的就是_______。

a.水环泵b.齿轮泵c.螺杆泵d.旋涡泵0003属回转式容积式泵的就是_______。

a.离心泵b.水环泵c.旋涡泵d.轴流泵0004以下泵中不属于叶轮式泵的就是_______。

a.离心泵b.叶片泵c.旋涡泵d.轴流泵0005以下属容积式泵的就是_______。

a.往复泵b.旋涡泵c.喷射泵d.离心泵0006以下泵中不属于容积式泵的就是_______。

a.往复泵b.螺杆泵c.水环泵d.旋涡泵0007泵铭牌上标示的流量就是指_______流量。

a.实际排送的b.可能达到的最大c.额定工况的d.最低可能达到的0008泵铭牌上标示的流量通常就是指_______。

a.单位时间内排送液体的重量b.单位时间内排送液体的质量c.单位时间内排送液体的体积d.泵轴每转排送液体的体积0009泵的扬程就是指泵_______。

a.吸上高度b.排送高度c.a+bd.收送液体在排口和吸口的水头高0010压头是指泵传给受单位重力(每牛顿)作用的液体的能量,其单位是。

a.牛顿b.帕c.米d.瓦0011泵的工作压头的用途并非是。

a.消除吸排管路阻力b.生产泵内真空c消除吸排液面压差d.提高液体至一定高度0012泵在系统中的工作扬程与毫无关系。

a.额定扬程b.排出液面压力c.泵的流量d.吸入液面真空度提示信息:额定扬程仅就是泵在额定工况时的扬程,而泵的实际工作扬程依赖于喷、排在液面的压力差、高度高及管路阻力。

流量大则管路阻力也小。

0013泵的轴功率是指。

a.原动机的额定输出功率b.泵托付给液体的功率c.泵轴所拒绝接受的功率d.泵排的液体实际所得到的功率0014泵的有效功率是指。

a.原动机的额定输出功率b.泵托付给液体的功率c.泵轴所拒绝接受的功率d.泵排出的液体实际所得到的功率提示信息:泵托付给液体的功率在泵内除了扬程和流量的损失。

压缩机与泵练习题

压缩机与泵练习题

压缩机与泵练习题一、单项选择题1.以下属于离心泵唯一做功部件的是 C ..A.吸入室;B.排出室;C.叶轮;D.轴2.为了提高泵效率;离心泵叶轮大多采用后弯叶片形叶轮;通常β2A在 A 之间..A.150~400;B.50~150;C. 450~600;D. 550~7003.有效扬程与理论扬程之比是离心泵的 A ..A.水力效率;B.容积效率;C.机械效率;D.泵效率4.离心泵的吸入室不包括下列哪种形式 D ..A.锥形管吸入室;B.螺旋形吸入室;C.圆形吸入室;D.方形吸入室5.下列不属于离心泵相似条件的是 B ..A.几何相似;B.热力相似;C.运动相似;D.动力相似6.在离心压缩机中;下列属于转子的是 C ..A.扩压器;B.回流器;C.轴;D.弯道7.在进气温度和压力比相同的条件下;离心压缩机的 B 效率最大..A.等温;B.多变;C.绝热;D.流动8.下列不属于离心式压缩机流动损失的是 C ..A.摩阻损失;B.冲击损失;C.轮阻损失;D.分离损失9.下列不属于离心式压缩机优点的是 A ..A.效率高于活塞压缩机;B.单机流量大;C.气缸内无润滑;D.转速较高10.在离心压缩机的几种轴端密封形式中; D 可以做到气体无泄漏..A.迷宫密封;B.机械密封;C.干气密封;D.浮环密封二、多项选择题11.离心泵按壳体剖分方式分类可分为 B D ..A.单吸式泵;B.中开式泵;C.双吸式泵;D.分段式泵;E.蜗壳式泵12.提高离心泵本身抗汽蚀性能的措施有 ACDE ..A.改进泵入口的结构设计;B.减小泵的吸上真空度;C.采用双吸式叶轮;D.采用前置诱导轮;E.采用抗汽蚀材料13.以下几种离心泵的工况调节方式;属于改变泵的特性进行工况调节的是 BCE ..A.出口管路节流调节;B.改变转速;C.切割叶轮外径;D.旁路节流;E.进口管路节流调节14.要保证两台离心泵流动过程相似;必须满足两泵 ABC ..A.几何相似;B.运动相似;C.动力相似;D.气体流速相等;E.气体等熵绝热指数相等15.往复活塞式压缩机实际循环的工作过程有 ABCD ..A.膨胀;B.吸气;C.压缩;D.排气;E.等压三、判断改错题16.离心泵属于容积式泵.. ×叶片式泵17.离心泵启动时;为减小启动功率;应将出口阀门关闭;这是因为流量增加而功率增大..√18.离心泵的容积效率是有效扬程与理论扬程之比.. ×离心泵的容积效率是指实际流量与理论流量之比..19.有效汽蚀余量是指液流自吸入罐经吸入管路达到泵入口时的能头高出液体汽化压力的能头.. √20.离心泵开泵之前要先灌液;目的是防止气蚀现象发生.. ×为了在吸液罐和叶轮中心处的液体之间产生压差..21.扬程是单位质量的液体;通过泵所获得的有效能量.. √22.离心压缩机的效率一般要高于往复活塞式压缩机.. ×一般要低于23.离心压缩机发生喘振的内在因素是叶道中几乎充满了气流的脱离;而外在条件与管网的压力和管网的特性曲线有关.. √24.离心压缩机流量调节最常用的是出口节流调节.. ×最常用的是通过改变转速进行调节..25.往复活塞式压缩机压力比增大时;容积系数减小.. √四、问答题26.离心泵工作中可能产生不稳定工况即喘振现象条件是什么1泵特性曲线H-Q呈驼峰状;2管路装置中要有能自由升降的液面或其他储存释放能量的部分..8.画图表示两台相同的性能泵串联的情况..试在图中确定系统的工作点M;及每台泵的工作点M1和M2画出大致趋势即可9.离心式压缩机中的气体;从进入到排出经过了哪些过流部件吸气室----叶轮---扩压器---弯道----回流器----蜗壳10.离心压缩机润滑系统的主要组成润滑油箱、润滑油泵、油冷却器、油过滤器和高位油箱等组成..11.活塞式压缩机采用多级压缩的优点是什么①节省压缩功;②提高气缸利用率;③降低排气温度;④降低活塞所受气体力..12.活塞式压缩机排气量调节的几种方法1改变转速和间歇停车;2切断进气调节;3旁路调节;4顶开吸气阀调节;5联通补助余隙容积调节..五、计算题1.有一离心泵从井中抽水;水面逐渐下降..若Q=100m3/h;H s=8.5m;吸入管内径100mm;吸入管损失为0.5m液柱..试计算水面下降到距离心泵中心几米时;泵开始发生气蚀解:题意:求几何安装高度;不是允许安装高度H s =7.5mH s max =H s +K =7.5+0.5=8m 2分s m f Q c s /76.208.043600502=⨯⨯==π2分 m g c s 39.08.9276.2222=⨯= 2分 []S A s S g H gc H H ---=22max 1=8-0.39-0.3=7.31m 4分 2.某往复活塞式压缩机吸入压力s p 为0.2MPa 绝压;已知理论排气量为200m 3/min;排气表读数表压为0.45MPa;相对余隙容积α=0.15;且9.0=⋅⋅l T p λλλ;多变膨胀指数m′=1.25;求实际排气量.. 解:81.012.055.015.011125.111=⎪⎪⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛-=⎪⎪⎭⎫ ⎝⎛--='m v εαλ 6分 min /m 8.1452009.081.03=⨯⨯==n V Q h l T p v λλλλ 4分3.如某离心泵铭牌参数为Q =1m 3/s;[]s H =7.5m;从海拔1000m 的水库吸水;若将其安装在海拔1050m 的地方;管路直径d 为800mm;管路的损失为0.9m;沿程摩阻系数λ=0.15;排出管路的长度为400m;抽送40°C 的温水;试计算其在相应流量下的允许吸上真空高度[]s H ’和水泵的扬程海拔1000m 时;大气压9.2m 水柱;水温40°C 时;饱和蒸汽压0.75m 液柱解:对泵的允许吸上真空度进行修正:[][]m gP P H H v a s s 86.424.033.1075.02.95.624.033.10''''=+--+=+--+=ρ 5分 16.38.928.05.048.020025.02222=⨯⎪⎭⎫ ⎝⎛⨯⨯⨯==πλg c d L h s m 2分 ∑=-++=++=-m Z h h H S A 76.531000105016.36.03分4.已知某空气离心压缩机;进口无预旋;低压级叶轮外径D =500mm;叶片出口安装角0240A β=;出口叶片数Z =12;叶轮转速n =1380r/min;选用流量系数20.25r Φ=;试求:1叶轮出口各分速度的大小 2对1kg 气体所做的理论能量头 ..解:1s m Dnu /15.325601380045.0602=⨯⨯==ππ1分246.0222==u C r r φ 220.246325.150.24679.987/r C u m s =⨯=⨯=1分 s m C u C o A r u /37.22639cot 987.7915.325cot 2222=⨯-=-=β1分s m C C C u r /1.24022222=+= 1分s m C W o A r /1.12739sin 987.79sin 222===β1分 2⎪⎭⎫ ⎝⎛--⨯=⎪⎭⎫ ⎝⎛-Φ-⨯=0022222239sin 1439cot 246.0115.325sin cot 1πβπβA A r T z u H =58675.6 J/kg5分。

气体压缩机与泵的工作原理及选型考核试卷

气体压缩机与泵的工作原理及选型考核试卷
1.压缩机的排气压力仅取决于压缩机的结构设计。()
2.泵的扬程与泵的转速成正比关系。()
3.在任何情况下,泵的效率都是恒定的。()
4.多级泵的每一级都可以看作是一个独立的单级泵。()
5.气体压缩机的冷却系统对于压缩机的运行效率没有影响。()
6.泵的汽蚀现象主要发生在泵的出口处。()
7.在泵的选型过程中,只需要关注介质的流量和扬程需求。()
A.离心式压缩机
B.螺杆式压缩机
C.冲击式压缩机
D.涡轮式压缩机
( )
2.以下哪种泵的工作原理是依靠叶轮旋转来使流体获得能量?
A.径向流泵
B.轴流泵
C.柱塞泵
D.隔膜泵
( )
3.在泵的选型过程中,以下哪个参数不是主要考虑的?
A.流量
B.扬程
C.泵的转速
D.泵的材料密度
( )
4.以下哪种情况下,选用轴流泵较为合适?
B.柱塞泵
C.离心泵
D.隔膜泵
( )
3.下列哪些情况可能导致泵的性能下降?
A.泵内存在气体
B.泵的进口管道过长
C.介质粘度增加
D.泵的安装位置过高
( )
4.气体压缩机按结构形式可以分为哪些类型?
A.径向式压缩机
B.轴向式压缩机
C.罗茨式压缩机
D.活塞式压缩机
( )
5.以下哪些是泵的汽蚀现象的表现?
A.泵的流量下降
C.轴流泵
D.混流泵
( )
10.压缩机的性能曲线不包括以下哪个参数?
A.效率曲线
B.压力曲线
C.流量曲线
D.转速曲线
( )
11.泵的NPSH值代表:
A.泵的扬程
B.泵的汽蚀性能

压缩机试题_A卷_答案

压缩机试题_A卷_答案

压缩机试题_A卷_答案⼀、填空题(每空0.5分,共20分)1.离⼼压缩机的性能曲线左端受喘振⼯况限制,右端受堵塞⼯况限制,这两者之间的区域称为稳定⼯况区。

2.离⼼压缩机级内的能量损失主要包括:轮阻损失、内漏⽓损失和流动损失。

3.离⼼压缩机轴封形式主要有机械密封、浮环密封、迷宫密封和抽⽓密封。

4.往复式压缩机由传动机构、⼯作机构、机体和辅助机构四部分组成。

5.活塞通过活塞杆由传动部分驱动,活塞上设有活塞环以密封活塞与⽓缸的间隙。

6.如果⽓缸冷却良好,进⽓过程加⼊⽓体的热量减少,则温度系数取值⼤;传热温差⼤,造成实际⽓缸⼯作容积利⽤率减⼩,温度系数取值⼩。

7.⽓阀主要由阀座、弹簧、阀⽚和升程限制器四部分组成。

8.⽣产中往复活塞式压缩机的排出压⼒取决于背压(排出管路内压⼒)。

9.往复活塞式压缩机缸内实际平均吸⽓压⼒低于(⾼于、等于、低于)名义吸⽓压⼒,缸内实际平均排⽓压⼒⾼于(⾼于、等于、低于)名义排⽓压⼒。

10.转⼦型线的影响要素主要有:接触线、泄漏三⾓形、封闭容积和齿间⾯积。

11.泄漏三⾓形三顶点:两转⼦接触线的最⾼点、阴转⼦齿顶与两汽缸孔交线的交点、阳转⼦齿顶与两汽缸孔交线的交点。

12.螺杆压缩机阴阳转⼦的传动⽐等于两转⼦转⾓之⽐,等于两转⼦转速之⽐,等于两转⼦⾓速度之⽐,等于两转⼦节圆半径之⽐,还等于两转⼦齿数之⽐。

13.螺杆压缩机吸⽓过程中,吸⽓腔⼀直与吸⽓⼝相连通,不能与排⽓⼝相连通。

14.当螺杆压缩机的内压⼒⽐⼤于(⼤于或⼩于)外压⼒⽐时,此时产⽣过压缩;当内压⼒⽐⼩于(⼤于或⼩于)外压⼒⽐时,此时产⽣⽋压缩。

15.螺杆压缩机喷液的作⽤是:冷却、密封、润滑和降噪等。

16.同⼀台螺杆压缩机⽤于压缩空⽓和丙烷,相⽐之下当压缩空⽓时,其压缩⽐较⼤(⼤或⼩),其排⽓温度较⾼(⾼或低)。

⼆、判断题(每题1分,共20分)1.多级离⼼压缩机的最⼤流量⼤于单级的最⼤流量。

(× )2.扩压器的作⽤是让⽓流平稳流动。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

A 卷
填空:
1.往复活塞式压缩机主机包括:运动机构、工作机构、机身;辅机包括:润滑系统、冷却系统、气路系统。

2.请比较相同情况下等温理论功率,绝热理论功率,多变理论功率的大小关系:等温理论功率>绝热理论功率>多变理论功率。

3.相对余隙容积的是什么:余隙容积比工作容积,容积系数的表达式(用相对余隙容积、压比和膨胀过程指数表达))1(1'
1--m εα。

4.往复压缩机中,计算实际压缩过程一个循环的指示功时,过程指数m 不是常数,为了计算简便,常用等端点法、等面积法将其化成常数。

5.往复压缩机的实际排气量表征压缩机容量的大小,标准排气量表征压缩机所能提供的有效气体数量。

(实际排气量/标准排气量)
6.往复式压缩机的排气和吸气压力取决于排气阀和吸气阀外部的环境压力。

7.判断下列哪个图中表示的是排气阀(a )
(a ) (b )
简答:
1简述活塞压缩机三六瓣环填料密封原理。

气缸内的高压气体沿三瓣环与活塞杆的径向间隙外漏,从其径向切口处漏向小室内。

而六瓣环的径向切口被扇块盖住,轴向受三瓣环阻挡,小室内高压气体不仅不会外漏,反而使六瓣环压抱在活塞杆上,从而起到密封作用。

2.活塞压缩机实际工作循环与理论工作循环的区别。

(1) 实际循环存在余隙容积,其循环由膨胀,吸气,压缩和排气四个过程组成,缸内 缸内
缸外 缸外
而理论循环没有膨胀过程。

(2)实际排气过程存在阻力损失。

(3)实际循环存在泄漏问题。

实际膨胀和压缩过程中,其膨胀过程指数和(4)
压缩过程指数在不断变化。

3.画出活塞压缩机的能量分配图。

4.活塞压缩机各级压力比该如何分配?最佳压力比又该如何确定?
按照等压力比分配原则,使各级压力比相等且吸入温度相同时总指示功最小。

压缩机理论等温效率最大时的压力比为最佳压力比。

5.简述活塞压缩机中对气阀的要求。

(1)阻力损失小。

(2)气阀关闭及时,迅速。

(3)寿命长,工作可靠。

(4)形成的余隙容积小。

(5)噪声小。

6.活塞压缩机的转速能否过高?为什么?
不能。

(1)高转速使往复惯性力增大,其大于最大活塞力时,使压缩机运动部件利用程度差。

(2)高转速加剧了机器的振动,降低了易损件的寿命。

(3)转速增高,使气流速度增大,阻力损失增加,压缩机效率降低。

计算:
1.已知3L-10/8型两级空气压缩机一级吸气温度(t1Ⅰ)为50℃,吸气压力为100000pa,吸气相对湿度为0.7,一级排气压力为(即二级吸气压力)300000pa,一级排气温度(t2Ⅰ)130℃,经中间的冷却器冷却到50℃,再进二级缸压缩。

(1)判断何时有凝析液析出?并计算凝析系数。

(2)若Ⅰ级吸入的总容积V1Ⅰ为80m³,求其中干气的分容积V’1Ⅰ
2.某双缸作用单级活塞压缩机气缸直径D=200mm,活塞直径为70mm,活塞形成为S=320mm,电动机转速为375rpm,气缸相对余隙容积α=0.12。

又压缩机运行过程中吸入压力Ps=0.1Mpa(绝热),排气压力为0.45Mpa(绝压),多变膨胀系数m’=1.2,λTλpλt=0.85.试求压缩机容积、容积系数和排气量。

3.往复活塞式压缩机压缩油田气,进口压力为100000pa(绝压),出口压力为250000pa(绝压)进口温度为30℃。

若将油田气看作理想气体,求压缩过程分别为:(1)等温过程(2)多变过程(m=1.2)(3)绝热(k=1.3)过程时,压缩每立方米进口状态油气消耗的功及其温升。

相关文档
最新文档
