4 低压断路器
低压断路器工作原理
低压断路器工作原理低压断路器是一种用于保护电路免受过载和短路等故障的电气设备。
它主要由断路器本体、电磁励磁系统、电动机驱动系统和辅助触头等部分组成。
本文将详细介绍低压断路器的工作原理。
1. 断路器本体断路器本体是低压断路器的主要组成部分，它通常由断路器壳体、触头、弹簧机构和灭弧室等部分组成。
断路器壳体用于固定断路器的各个部件，同时起到绝缘和防护作用。
触头是断路器的关键部件，它通过闭合和断开电路来实现对电流的控制。
弹簧机构用于提供闭合力和断开力，确保触头的可靠动作。
灭弧室则用于消除断开电路时产生的电弧，以保护断路器和电路。
2. 电磁励磁系统低压断路器的电磁励磁系统由线圈、铁芯和励磁电源等组成。
当电路发生过载或短路时，电流会通过断路器的线圈，产生磁场。
磁场的强弱取决于电流的大小，当电流超过设定值时，磁场将足够强大，使得铁芯产生磁饱和，进而引起电磁力的作用，将触头迅速打开，切断电路。
3. 电动机驱动系统低压断路器的电动机驱动系统由电动机、传动机构和控制电路等组成。
当电路发生过载或短路时，电动机会被启动，通过传动机构将力传递给触头，使其迅速断开电路。
控制电路用于监测电流和判断故障类型，从而控制电动机的启停和触头的动作。
4. 辅助触头辅助触头是低压断路器的附属部件，它通常用于连接和断开电路中的辅助设备，如信号灯、指示灯等。
辅助触头的动作与主触头相互独立，它通过控制电路和电磁励磁系统来实现。
低压断路器的工作原理可以总结如下：当电路发生过载或短路时，电流超过设定值，电磁励磁系统产生足够的磁场，使得触头迅速断开电路，切断电流。
同时，电动机驱动系统也可以通过控制电路的监测和判断，实现对触头的迅速断开。
辅助触头则用于连接和断开电路中的辅助设备。
总结起来，低压断路器是一种用于保护电路免受过载和短路等故障的电气设备。
它通过断路器本体、电磁励磁系统、电动机驱动系统和辅助触头等部分的协同工作，实现对电流的控制和切断。
在电路发生故障时，低压断路器能够迅速切断电路，保护电气设备和人身安全。
低压断路器
1.42 I c 1.47 I c 1.53 I c 1.7 I c 2.0 I c 2.1 I c 2.2 I c
2016/4/6压断路器的主要技术参数
5. 额定短时耐受电流
断路器的额定短时耐受电流是指断路器 处于闭合状态下，耐受一定持续时间的短 路电流能力。额定短时耐受电流包括要经 受短路电流峰值冲击的电动力作用以及一 定时间的短路电流(周期分量有效值)的热作 用。
2016/4/6 Rockwell Automation 18
2.4 低压断路器
三. 低压断路器的主要技术参数 6. 保护特性
(1)过电流保护特性：断路器的动作时间 t与过电流脱扣器的动作电流I 的关系曲 线，即t=f (I)曲线。 低压断路器过电流保护可具有一段、 两段或三段过电流保护特性，图中曲线 ABCD为两段非选择性保护特性，其中 AB 段为长延时反时限保护特性，用于 过载保护； CD 段为瞬时脱扣器动作特 性。图中曲线 abcdef 为选择性三段保护 特性，其中ab段是过载反时限长延时保 护特性；cd段为短路电流较小时的定时 限短延时特性；ef段则为短路电流较大 时的瞬时动作特性。
2016/4/6 Rockwell Automation 12
2.4 低压断路器
二. 低压断路器的典型结构
2. 装置式断路器
目前，国产装置式断路器有 DZ20 系列和 DZ15 系 列等。与万能式相比较，其特点是触头系统、灭 弧室、操作机构及脱扣器等元件均装在一个塑料 壳体内，具有结构紧凑、体积小、使用安全、价 格低廉及外形美观等优点。 (1)普通装置式断路器：DZ20系列。 (2)限流装置式断路器：DZX10系列。
11
2.4 低压断路器
二. 低压断路器的典型结构
低压断路器工作原理
低压断路器工作原理一、引言低压断路器是一种用于保护低压电路的电气设备，广泛应用于工业、商业和家庭电气系统中。
它的主要功能是在电路发生过载、短路或地故障时，迅速切断电路，以防止电气设备或线路受到损坏。
本文将详细介绍低压断路器的工作原理，包括断路器的构造、工作过程和保护功能。
二、低压断路器的构造低压断路器通常由以下几个主要部分组成：1. 断路器壳体：通常由绝缘材料制成，用于容纳断路器的内部组件，并提供绝缘保护。
2. 断路器触头：用于连接和切断电路。
当断路器闭合时，触头接触，电流可以流过断路器。
当断路器开启时，触头分离，电流被切断。
3. 过载保护装置：用于检测电路中的过载情况。
当电流超过设定值时，过载保护装置会触发断路器跳闸，切断电路。
4. 短路保护装置：用于检测电路中的短路情况。
当电流超过设定值时，短路保护装置会触发断路器跳闸，切断电路。
5. 地故障保护装置：用于检测电路中的地故障情况。
当电路中出现接地故障时，地故障保护装置会触发断路器跳闸，切断电路。
三、低压断路器的工作过程低压断路器的工作过程可以分为闭合状态和跳闸状态两种情况。
1. 闭合状态：当断路器处于闭合状态时，触头连接，电流可以通过断路器流动。
在正常情况下，电流大小不会超过断路器的额定电流。
此时，断路器的过载保护装置和短路保护装置处于正常工作状态，监测电路中的电流情况。
如果电流超过了过载保护装置或短路保护装置的设定值，相应的保护装置将触发断路器跳闸，切断电路，以保护电器设备和线路不受损坏。
2. 跳闸状态：当断路器触发跳闸时，触头分离，电路被切断。
跳闸可以由以下几种情况引起：- 过载跳闸：当电路中的电流超过了过载保护装置的额定设定值时，过载保护装置会触发断路器跳闸。
这可以防止电器设备因长时间过载而受到损坏。
- 短路跳闸：当电路中发生短路故障时，短路保护装置会检测到异常电流，并触发断路器跳闸。
这可以防止电器设备因短路而受到损坏。
- 地故障跳闸：当电路中发生接地故障时，地故障保护装置会检测到异常电流，并触发断路器跳闸。
低压断路器工作原理
低压断路器工作原理
低压断路器是一种用于保护电路安全的电气装置。
它通过在电路中断开电路的连接，以防止电路中电流过大导致设备损坏或火灾等危险情况的发生。
低压断路器的工作原理基于电磁吸合和电磁释放机制。
当电路中的电流超过断路器额定电流时，电流通过线圈会产生磁场。
磁场的力将使得断路器的触头闭合，使电路连接起来。
这个闭合的状态就是正常工作状态。
然而，当电路中的电流超过了断路器能承受的极限值时，线圈中的电流将急剧增加，磁场的力达到一个临界值。
这时，磁场的力将迅速推动断路器触头弹开，从而实现断开电路连接的功能。
这个断开状态就是断路器的保护状态。
低压断路器还具有过载保护和短路保护的功能。
当电路中的电流超过了额定电流但未达到瞬态过电流的情况时，断路器会自动发出警报，提醒用户减少负载。
而当电路中的电流达到瞬态过电流或短路情况时，断路器会立即切断电路连接，以确保电路和设备的安全。
值得注意的是，低压断路器的额定电流、断开能力和动作特性需要根据实际情况进行选择，以确保其在电路保护方面的有效性。
此外，断路器还应定期进行维护和检测，以确保其性能和可靠性。
低压断路器的常见规格
低压断路器的常见规格
低压断路器是一种常用的电气设备，用于保护电路和设备免受过载、短路和接地故障等故障的影响。
其常见规格包括以下几种：
1. C16：额定电流16安培，适用于家庭、小型商业和轻工业等场所。
2. C25：额定电流25安培，适用于中型商业和轻工业等场所。
3. C32：额定电流32安培，适用于中型商业和轻工业等场所。
4. C40：额定电流40安培，适用于中型商业和轻工业等场所。
5. C60：额定电流60安培，适用于中型商业和轻工业等场所。
6. C80：额定电流80安培，适用于中型商业和轻工业等场所。
7. C100：额定电流100安培，适用于中型商业和轻工业等场所。
8. C120：额定电流120安培，适用于中型商业和轻工业等场所。
9. C140：额定电流140安培，适用于中型商业和轻工业
等场所。
10. C160：额定电流160安培，适用于大型商业和重工业等场所。
这些规格的选择取决于所需保护的电路和设备的额定电流，以及所处的场所和环境等因素。
一般来说，低压断路器的额定电流越大，其保护能力也越强，但也会更加昂贵。

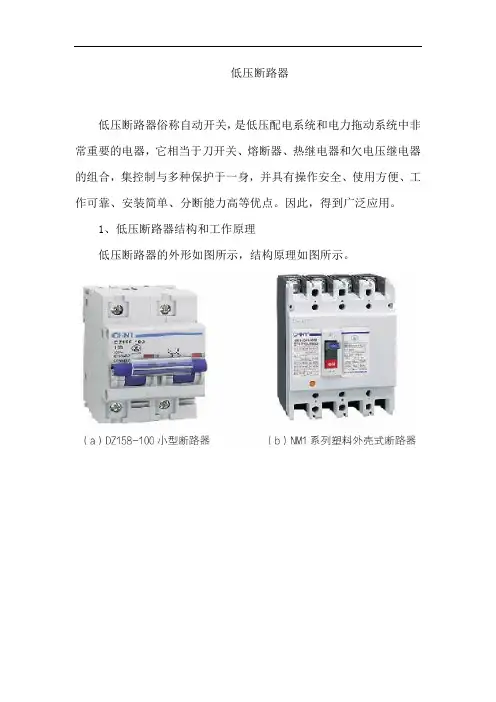

低压断路器
低压断路器低压断路器俗称自动开关，是低压配电系统和电力拖动系统中非常重要的电器，它相当于刀开关、熔断器、热继电器和欠电压继电器的组合，集控制与多种保护于一身，并具有操作安全、使用方便、工作可靠、安装简单、分断能力高等优点。
因此，得到广泛应用。
1、低压断路器结构和工作原理低压断路器的外形如图所示，结构原理如图所示。
低压断路器由以下3个基本部分组成。
（1）主触头和灭弧装置。
主触头是断路器的执行元件，用来接通和断开主电路，为提高其分断能力，主触头上装有灭弧装置。
（2）具有不同保护功能的脱扣器。
脱扣器是断路器的感受元件，当电路出现故障时，脱扣器感测到故障信号后，经由自由脱扣器使主触头分断，从而起到保护作用。
脱扣器有热脱扣器、欠电压脱扣器、过电流脱扣器、分励脱扣器等。
由具有不同保护功能的各种脱扣器可以组合成不同性能的低压断路器。
（3）自由脱扣机构和操作机构。
自由脱扣机构是用来联系操作机构和主触头的机构，当操作机构处于闭合位置时，也可操作分励脱扣机构进行脱扣，将主触头断开。
操作机构是实现断路器闭合、断开的机构。
通常电力拖动控制系统中的断路器采用手动操作机构。
低压断路器的开关主触头依靠操作机构手动或电动合闸。
主触头闭合后，自由脱扣机构将主触头锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈与电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触头断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片变形，顶动自由脱扣机构动作。
当电路欠压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作。
分励脱扣器则用作远距离分断电路。
低压断路器的种类很多，主要有DW10、DW15系列，DZ5、DZ10、DZ20系列，DS系列，DWX15、DZX10系列。
低压断路器工作原理
低压断路器工作原理低压断路器是一种用于保护电路免受过载和短路等故障的电器设备。
它在电路中起到了自动断开电流的作用，以防止电路过载和故障引起的损坏和安全事故。
下面将详细介绍低压断路器的工作原理。
1. 低压断路器的基本结构低压断路器通常由断路器本体、触发器、电磁铁等组成。
断路器本体是由固定触头和活动触头构成，通过机械连接和电磁力的作用，实现断开和闭合电路的功能。
触发器用于检测电流和电压的变化，并在发生故障时触发断路器的动作。
电磁铁则是通过电磁力来实现断路器的动作。
2. 低压断路器的工作原理低压断路器的工作原理可以分为两个方面：过载保护和短路保护。
2.1 过载保护当电路中的电流超过了断路器额定电流时，断路器会自动断开电路，以保护电器设备和电路不受过载的损害。
具体的工作过程如下：(1) 当电路中的电流超过了断路器的额定电流时，触发器会检测到电流的变化。
(2) 触发器将检测到的信号传递给电磁铁。
(3) 电磁铁受到触发器信号的作用，产生电磁力，将断路器的活动触头迅速分离，断开电路。
(4) 一旦电流下降到安全范围内，触发器将停止发送信号，电磁铁也停止产生电磁力，断路器的活动触头会恢复原位，闭合电路。
2.2 短路保护当电路中发生短路故障时，即电路两个相或多个相之间发生直接短接，断路器会迅速断开电路，以保护电器设备和电路不受短路故障的损害。
具体的工作过程如下：(1) 当电路中发生短路故障时，触发器会检测到电压的变化。
(2) 触发器将检测到的信号传递给电磁铁。
(3) 电磁铁受到触发器信号的作用，产生电磁力，将断路器的活动触头迅速分离，断开电路。
(4) 一旦故障排除，触发器将停止发送信号，电磁铁也停止产生电磁力，断路器的活动触头会恢复原位，闭合电路。
3. 其他功能除了过载保护和短路保护外，低压断路器还具有其他重要的功能。
3.1 过电流保护低压断路器能够检测到电路中的过电流情况，并在过电流时及时断开电路，以防止电器设备受到损坏。
低压断路器工作原理
低压断路器工作原理低压断路器（Low-voltage circuit breaker）是一种用于保护电路免受过载、短路和地接触故障的装置。
它是电气系统中重要的安全设备，能够自动切断电路以防止过电流引起的故障和事故。
本文将介绍低压断路器的工作原理及其应用。
低压断路器的工作原理可以分为三个主要部分：熔断器、电磁铁和释放器。
熔断器是低压断路器中最基本的部件之一。
它位于断路器内部，并连接在电路中。
当电流超过熔断器的额定电流时，熔断器中的特殊材料会加热，导致熔断器熔化，从而打开电路，切断电源。
熔断器有不同的额定电流和熔断时间，以便适应不同电路的需求。
电磁铁是另一个重要的部件，它用于检测电路中的过电流，同时也是切断电源的关键。
当电路中的电流超过额定值时，电磁铁中的线圈会产生磁场。
这个磁场将引起电磁铁内部的机械触发机构动作，使得断路器快速切断电源。
这个过程可以防止过电流引起的损坏和事故。
释放器是低压断路器的第三个主要部件，它用于监测电路中的地接触故障。
地接触故障是指电路中的线缆或设备的绝缘损坏，导致电源与地之间发生短路。
当地接触故障发生时，释放器会检测到异常电流，并迅速切断电源。
这种切断过程可以有效地保护电路以及连接到电路的设备。
除了以上三个主要部件外，低压断路器还包括一些辅助部件，如过载保护和短路保护装置。
过载保护装置会在电路中额定电流超过一定时间后，切断电源以避免电线过热和短路。
短路保护装置则可以在电路发生短路时，快速切断电源，防止电线和设备损坏。
低压断路器广泛应用于各个领域的电气系统中，以确保电路的安全和稳定运行。
无论是工业生产、建筑设施还是家庭用电，低压断路器都扮演着非常重要的角色。
它不仅可以防止过电流引起的设备损坏，还可以减少火灾和其他事故的风险。
在使用低压断路器时，我们需要了解电路的额定电流和额定电压，以选择合适的断路器。
同时，我们还需要定期检查和维护断路器，确保其正常工作。
例如，定期测试熔断器的熔断时间，检查电磁铁和释放器的灵敏度，以及清洁和保养断路器的各个部件。
低压断路器
低压断路器
低压断路器(也称自动空气开关)是一种既可以接通和分断正常负荷电流和过负荷电流，又可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有过负荷、短路、过载、欠电压、漏电保护等功能。
低压断路器既可以手动直接操作，也可以电动操作，还可以远方遥控操作。
1.结构与工作原理
低压断路器(也称自动空气开关)主要由触头、灭弧装置、操动机构、保护装置等组成。
低压断路器的保护装置由各种脱扣器来实现，其脱扣器形式有过电流脱扣器、热脱扣器、欠电压脱扣器、分励脱扣器等。
低压断路器的外形及结构分别。
低压断路器的主触点1依靠操动机构手动或电动合闸，主触点闭合后，自由脱扣机构(2和3)将主触点锁在合闸位置上。
低压断路器的型号含义和电器符号分别。
(1)过电流脱扣器。
过电流脱扣器12的线圈与被保护电路串联，当电路正常工作时，衔铁 11不能被电磁铁吸合;当线路中出现短路故障时，衔铁被电磁铁吸合，通过传动机构推动自由脱扣机构释放主触头。
主触头在分闸弹簧的作用下分开，切断电路起到短路保护作用。
(2)热脱扣器。
热脱扣器9与被保护电路串联，当出现过载现象时，线路中电流增大，双金属片弯曲，通过传动机构推动自由脱扣机构释放主触头，主触头在分闸弹簧的作用下分开，切断电路起到过载保护的作用。
(3)欠电压脱扣器。
欠电压脱扣器8并联在断路器的电源测，当电源
侧停电或电源电压过低时，衔铁释放，通过传动机构推动自由脱扣机构使断路器掉闸，起到欠电压及零压保护的作用。
低压断路器工作原理
低压断路器工作原理低压断路器是一种用于保护电气设备和电路免受过载和短路等故障的电器设备。
它能够在电路中断开电流，以保护电气设备和电路免受损坏和火灾的威胁。
本文将详细介绍低压断路器的工作原理。
1. 低压断路器的基本结构低压断路器通常由电磁式触发器、熔断器、电磁线圈、弹簧机构和触点等组成。
其中，电磁式触发器是用于感应电路中的过载和短路故障的电流，并通过电磁力作用打开或者关闭断路器。
熔断器则是用于保护电路免受过载电流的损坏，一旦电流超过额定值，熔断器会熔断，切断电路。
2. 工作原理低压断路器的工作原理可以分为两个阶段：过载保护和短路保护。
2.1 过载保护当电路中的电流超过额定值时，触发器中的电磁线圈会感应到过载电流，并产生电磁力。
这个电磁力将克服弹簧机构的张力，使触点分离，从而切断电路。
一旦电路中的过载故障被解决，电磁力消失，弹簧机构将恢复原状，触点再次闭合，电路恢复通电状态。
2.2 短路保护当电路中发生短路故障时，电流会迅速增加到非常高的水平。
触发器中的电磁线圈会感应到这种异常电流，并产生更大的电磁力。
这个电磁力将迅速克服弹簧机构的张力，使触点迅速分离，切断电路。
短路故障解决后，触发器中的电磁力消失，弹簧机构将恢复原状，触点再次闭合，电路恢复通电状态。
3. 额定电流和短路容量低压断路器的额定电流是指断路器能够正常工作的最大电流值。
短路容量是指断路器能够承受的短路电流的最大值。
这两个参数决定了断路器的性能和适合范围。
4. 选择和安装在选择低压断路器时，需要考虑电路的额定电流、短路容量、工作环境和负载特性等因素。
断路器应根据需要正确安装在电路中，并与其他保护设备（如熔断器、接触器等）配合使用，以提供全面的保护。
5. 常见问题和故障排除低压断路器在使用过程中可能会浮现一些常见问题，如触点磨损、电磁线圈故障等。
对于这些问题，可以通过更换触点、修复或者更换电磁线圈等方式进行故障排除。
总结：低压断路器是一种用于保护电气设备和电路的重要设备，它通过感应电路中的过载和短路故障，并切断电路，以保护电气设备和电路免受损坏和火灾的威胁。
低压断路器分为哪多少种整理
让知识带有温度。
低压断路器分为哪多少种整理低压断路器分为哪多少种低压断路器有四种。
低压断路器(曾称自动开关)是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起掌握作用外，还具有肯定的爱护功能，如过负荷、短路、欠压和漏电爱护等。
低压断路器分为哪多少种1、万能式断路器(或称为框架式断路器)：作配电网络的爱护开关，用在额定电流比较大或有选择性爱护要求时。
2、塑料外壳式断路器：除作配电网络的爱护开关外，还可用作电动机、照明电路及电热器的掌握开关，用在短路电流不太大的场合。
3、模块化小型断路器：用于半导体整流元件和整流装置的爱护。
4、智能化断路器：用于短路电流相当大的电路中。
产品简介低压断路器：低压断路器又称自动空气开关或自动空气断路器，简称断路器。
它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路爱护的电器。
它可用来安排电能，不频繁地启动异步电动机，对电源线路及电动机等实行爱护，当它们发生严峻的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合。
而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。
第1页/共3页千里之行，始于足下。
1) 断路器附件2) 微型断路器：微型断路器，简称MCB，是建筑电气终端配电装置中使用最广泛的一种终端爱护电器3) 塑壳断路器：塑壳断路器能够自动切断电流在电流超过跳脱设定后。
塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
4) 框架断路器5) 智能型万能断路器其他事项沟通断路器可以派生为直流电路的爱护，但必需留意三点转变：过载和短路爱护①过载长延时爱护。
采纳热动式(双金属元件)作过载长延时爱护时，其动作源为I2R，沟通的电流有效值与直流的平均值相等，因此不需要任何改制即可使用。
低压断路器
低压断路器低压断路器即低压自动空气开关，又称自动空气断路器,简称断路器。
它集控制和多种保护功能于一体，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机，是低压配电网络和电力拖动系统中常用的重要保护电器之一。
作用:兼有刀开关和熔断器的作用1.低压断路器结构及工作原理低压断路器主要由主触点及灭弧装置、各种脱扣器、自由脱扣机构和操作机构等部分组成。
热脱扣器由热元件和双金属片构成，作过载保护，过载时热元件发热使双金属片受热弯曲，推动脱扣器动作使断路器分闸。
欠电压脱扣器是指电路中电压不足或失去电压时切断电路，起到欠电压保护作用。
欠压脱扣器的线圈直接接在电源上，衔铁处于吸合状态，断路器可以正常合闸，当断电或电压低时，欠压脱扣器的吸力小于弹簧的作用力，弹簧拉动动铁芯向上运动从而推动脱扣器使其脱扣，实现断路器跳闸功能。
2.低压断路器的型号含义及图形符号3.低压断路器跳闸原因分析1）合上闸的时候会立马跳闸，并且此时蓝色按钮也会弹起，说明电路当中有漏电的地方；2）合上闸的时候会立马跳闸，并伴有“砰”的一声，此时蓝色按钮未弹起，说明电路当中有短路的情况；3）合上闸的后过大约八到十分钟才跳闸，此时要用手背去摸一摸开关两侧，若温度非常高，说明开关内部触点接触不良导致的发热，此时需要换新的开关；若温度不高，说明应该是开关过载，电流过大导致的。
4.低压断路器的选择原则1）其额定电压和额定电流应不小于线路的正常工作电压和负载电流。
2）热脱扣器的脱扣整定电流应等于所控负载的额定电流。
3）电磁脱扣器的脱扣整定电流应大于负责正常工作时可能出现的峰值电流。
用于控制电动机的断路器，其值应大于1.5—1.7倍的电动机起动电流。
低压断路器的参数
低压断路器的参数1. 额定电流（Rated Current）额定电流是指低压断路器连续工作的电流大小，通常以安培（A）为单位。
根据电路的负荷情况，选择合适的额定电流是确保低压断路器运行正常的重要因素。
2. 额定电压（Rated Voltage）额定电压是指低压断路器所能耐受的最高电压值，通常以伏特（V）为单位。
一般分为交流额定电压和直流额定电压两种。
3. 额定断路容量（Rated Breaking Capacity）额定断路容量是指低压断路器在规定工作条件下能够切断的最大电流值。
一般以安培（A）为单位。
断路容量越大，表示断路器能够切断更高的电流，具备更好的抗短路能力。
4. 动作特性（Tripping Characteristic）动作特性是指低压断路器在过载和短路情况下的动作时间和动作电流的关系。
常见的动作特性有热保护特性（如B、C、D型）、磁保护特性（如K、Z型）等，不同的动作特性适用于不同的负荷类型和电器设备。
5. 额定短路开断能力（Rated Short-Circuit Breaking Capacity）额定短路开断能力是指低压断路器能够安全地切断短路故障时的最大电流值。
一般以安培（A）为单位。
额定短路开断能力需要与电路的短路电流进行匹配，确保可以快速切断短路故障，防止更严重的事故发生。
6. 额定操作电流（Rated Operational Current）额定操作电流是指低压断路器在正常运行状态下的电流值。
一般以安培（A）为单位。
7. 选择电流（Selection Current）选择电流是指低压断路器的使用范围。
根据电路的负荷情况和短路电流的大小，选择合适的低压断路器。
8. 额定断路器使用范围（Rated Utilization Category）额定断路器使用范围是指低压断路器适用的场合和工作要求。
常见的额定断路器使用范围包括开关和保护（如MCCB）、分配（如MCB）等。
低压断路器的参数
低压断路器的参数1. 额定电流（Rated current）：额定电流是指断路器可承受的额定电流值，单位为安培（A）。
它表示了断路器能够正常工作的最大电流负载。
通常，选择断路器时应根据被保护电路的负载特性和额定电流来匹配。
2. 额定工作电压（Rated voltage）：额定工作电压是指断路器能够正常工作的最高电压值，单位为伏特（V）。
断路器的额定工作电压与电气设备所连接的电源电压一致。
3. 额定操作电压（Rated operational voltage）：额定操作电压是指断路器能够正常开合的电压范围，单位为伏特（V）。
它是断路器能够稳定地进行正常操作的电压范围，一般取额定工作电压的85%～110%。
4. 断路能力（Breaking capacity）：断路能力是指断路器在正常工作状态下能够切断的短路电流或过载电流的能力。
它是断路器能够安全而可靠地切断电流的极限能力，通常以短路电流来表示，单位为千安（kA）。
5. 极数（Number of poles）：极数是指断路器内部的触点组合数。
常见的低压断路器极数有1P、2P、3P和4P，分别代表单极、双极、三极和四极。
不同极数的断路器适用于不同的电路应用。
6. 极限短路电流（Prospective short-circuit current）：极限短路电流是指在短路条件下电路中的最大电流。
它是指在电路短路时，断路器能够处理的最大短路电流。
通常用于确定断路器的额定断路能力，以确保在短路情况下的安全使用。
以上是低压断路器的一些主要参数。
除了这些参数，还可以根据具体的使用要求选择一些其他的参数，比如保护类型、操作方式和使用环境等。
选择合适的低压断路器参数对于电气系统的正常运行和设备的安全运行至关重要。
常用低压电器的分类
常用低压电器一、常用低压电器的分类低压电器的功能多，用途广，品种规格繁多，按其结构、用途及所控制对象的不同，可以有不同的分类方式。
(一)按电力拖动自动控制系统常用低压电器分类1.接触器(1)交流接触器。
采用交流励磁，主触头用于交流主电路的通、断控制。
(2)直流接触器。
采用直流励磁，主触头用于直流主电路的通、断控制。
2.继电器(1)电磁式继电器。
根据信号不同电磁式继电器可分为电压、电流、温度、压力、时间等继电器。
(2)双金属片式继电器。
可分为热继电器、温度继电器、时间继电器。
(3)可编程控制继电器，如德国西门子公司的LOGO、金钟--墨勒公司的easy等。
(4)特种继电器，如干簧继电器、磁电式继电器等。
(5)执行继电器，如电磁铁、电磁阀、电磁离合器等。
(6)电子式继电器，如固态继电器、电子漏电保护器、电动机保护继电器等。
3.熔断器熔断器是一种具有过载和短路保护功能的电器，是根据电流超过规定值一定时间后，以其自身产生的热量使熔体熔化，从而使电路断开的原理制成的一种过电流保护器。
它可分为瓷插式熔断器、螺旋式熔断器、填料密封式熔断器、无填料密封式熔断器、快速式熔断器、自复式熔断器等。
4.低压断路器低压断路器是用于低压电路中，在电路或设备发生过载、短路等事故时，自动切断故障电路的低压电器。
低压断路器包括以下几种类型:(1)万能框架式低压断路器。
其绝缘衬垫的框架结构底座将所有的构件组装在一起，用于低压配电网络的保护。
(2)塑壳式断路器。
具有用模压绝缘材料制成的封闭型外壳，将所有的构件组装在一一起，用于配电网络的保护和电动机、照明电路及电热器等设备控制开关。
(3)快速直流断路器。
具有快速电磁铁和强有力的灭弧装置，用于元件和整流保护。
(4)限流式断路器。
能在交流短路电流尚未达到峰值之前就把故障电路切断。
(5)漏电保护器。
用以对低压电网直接触电和间接触电进行有效保护。
5.刀开关、转换开关刀开关、转换开关分为单极、双极、三极等形式，并有多种安装形式。
低压断路器的作用分类及工作原理
低压断路器的作用分类及工作原理
低压断路器是一种用于保护电力系统的电气开关装置，主要用于控制和保护电路中的电气设备不受过电流和过载电流的损坏，并能够切断电路的供电。
它通过对电路进行监测，并在电流异常时及时切断电路供电，以防止电气设备受到损坏。
1.充裕切断能力或不充裕切断能力：根据断路器在正常和异常条件下的切断能力分类，通常切断能力高的断路器适用于正常条件下的操作，切断能力低的断路器适用于异常条件下的操作。
2.用途：根据断路器在电路中的作用划分，可以分为总线、分支和母线断路器等。
3.过载和短路保护类型：根据断路器主要提供的保护类型分类，可以分为过载保护型和过载与短路保护型。
1.电磁原理：低压断路器采用了电磁原理来实现电路的自动切断。
当电路中的电流超过了设定的额定电流值时，会产生一个电磁力，将断路器的触头强制打开，从而切断电路的供电。
2.热原理：低压断路器还通过热原理来实现对电路的保护。
当电路中的电流超过了热电极的额定电流值时，会产生大量的热量，导致热电极的温度升高。
当温度升高到一定程度时，热电极会膨胀，从而将断路器的触头强制打开，切断电路的供电。
3.电气原理：低压断路器还通过电气原理来实现对电路的快速切断。
当电路中的电流出现短路或故障时，会产生电弧。
断路器内部的电弧消失装置会通过电磁力将电弧迅速引开或合上，从而切断电路的供电。
以上是低压断路器的作用、分类及工作原理的一些基本介绍。
低压断路器在电力系统中起着非常重要的作用，能够有效保护电路和电气设备的安全运行。
在实际应用中，还需要根据具体的需求和实际情况选择合适的断路器，以确保电路的正常运行和设备的有效保护。
低压断路器工作原理
低压断路器工作原理低压断路器是一种用于保护电路和设备的重要电气装置。
它的主要功能是在电路中检测故障并迅速切断电流，以防止电气设备过载、短路或其他故障引起的损坏。
以下是关于低压断路器工作原理的详细介绍。
1. 工作原理概述低压断路器的工作原理基于热保护和电磁保护两种机制。
当电路中出现故障时，低压断路器会根据故障类型和电流大小触发相应的保护机制，迅速切断电流，以保护电路和设备的安全运行。
2. 热保护机制低压断路器的热保护机制是通过双金属片实现的。
双金属片是由两种热膨胀系数不同的金属层组成的。
当电流通过低压断路器时，电流会产生热量，使得双金属片发生热膨胀。
当电流超过额定值或持续时间过长时，双金属片的热膨胀会达到一定程度，使得双金属片弯曲，触发热保护机构，迅速切断电流。
3. 电磁保护机制低压断路器的电磁保护机制是通过电磁线圈实现的。
电磁线圈是由绕组和铁芯组成的。
当电路中出现短路或过载故障时，电流会急剧增加，导致电磁线圈产生强磁场。
强磁场会吸引铁芯，使得触发机构动作，切断电流。
4. 过载保护低压断路器的过载保护是通过热保护机制实现的。
当电路中的电流超过额定值时，热保护机构会迅速切断电流，以防止设备过载损坏。
过载保护通常具有可调节的额定电流，以适应不同的电路需求。
5. 短路保护低压断路器的短路保护是通过电磁保护机制实现的。
当电路中出现短路故障时，电磁线圈会产生强磁场，迅速切断电流，以防止电路和设备受到短路故障的损坏。
6. 选择和安装选择适合的低压断路器需要考虑电路的额定电流、额定电压和故障电流等参数。
安装低压断路器时，应确保良好的接地和正确的接线，以确保其正常工作和可靠的保护功能。
总结：低压断路器是一种重要的电气保护装置，通过热保护和电磁保护机制实现对电路和设备的保护。
热保护机制通过双金属片的热膨胀实现，而电磁保护机制则通过电磁线圈的磁场吸引作用实现。
低压断路器能够提供过载保护和短路保护，确保电路和设备的安全运行。
低压断路器的主要结构和各部件作用
低压断路器的主要结构和各部件作用低压断路器是一种用于电力系统中的负载开关设备，广泛应用于低压配电系统、工业控制系统和家庭电气设备中。
它主要由外壳、断路机构、电磁触头和辅助结构等组成。
下面将详细介绍低压断路器的主要结构和各部件的作用。
1.外壳：外壳是低压断路器的外部包装，主要由绝缘材料制成，用于防止外部灰尘、水分等杂质进入断路器内部，保护内部元件的安全运行。
2.断路机构：断路机构是低压断路器的核心部分，主要由导电触头、固定触头、弹簧、操作机构、热释放装置等组成。
断路机构的作用是在断路器故障时迅速脱离电路，切断电流，保护电网和负载设备的安全运行。
-导电触头：导电触头是断路机构的动触头，可以通过操作机构实现接通和断开电路。
当低压断路器正常运行时，导电触头始终处于闭合状态，保证电流正常传输。
-固定触头：固定触头是断路机构的静触头，用于固定导电触头，以保证接触良好，防止发生过热或电弧现象。
-弹簧：弹簧是断路机构的动力源，通过弹性力量保持导电触头闭合，当断路器发生故障时，弹簧能够快速将触头从闭合位置弹出，切断电流。
-操作机构：操作机构是断路机构的控制装置，由手动或电动装置组成。
操作机构可以实现低压断路器的远程控制、状态显示和故障保护等功能。
-热释放装置：热释放装置是断路机构的重要安全保护装置，主要根据负载电流的大小，监测断路器内部的温度变化。
当负载电流超过额定值时，热释放装置会自动释放热能，使断路器跳闸，切断电流，保护设备安全运行。
3.电磁触头：电磁触头是低压断路器的电磁释放机构，主要由线圈、铁芯和移动触头等组成。
当短路或过载电流超过设定值时，电磁触头会受到电流作用力，产生吸合力，将断路机构脱离闭合状态，切断电流，保护电路和负载设备。
4.辅助结构：辅助结构包括过载保护装置、短路保护装置、电流互感器等。
它们通过监测电路中的电流变化，实时检测故障信息，并采取相应的保护措施，防止电路过负荷、短路等故障，提高断路器的安全性能。
低压断路器工作原理
低压断路器工作原理
低压断路器是一种用于保护低压电路的电器设备，它在电路发生过载、短路或地故障时能够自动切断电源，起到保护电器设备和人身安全的作用。
那么，低压断路器是如何工作的呢？接下来，我们将详细介绍低压断路器的工作原理。
首先，低压断路器的工作原理基于热保护和磁保护两种机制。
当电路发生过载时，通过电流的作用，断路器内部的热元件会受热膨胀，从而使得触发器动作，切断电路。
而在短路或地故障时，由于电流突然增大，磁保护机构会迅速产生磁场，使得触发器瞬间动作，切断电路。
这两种保护机制的结合，能够有效地保护电路和设备。
其次，低压断路器的工作原理还涉及到触发器和触发机构。
触发器是断路器内部的一个重要部件，它能够感知电路中的异常情况，并通过触发机构来切断电路。
触发机构包括热保护机构和磁保护机构，它们能够根据电路的不同故障情况，选择合适的方式来触发断路器，保护电路。
此外，低压断路器的工作原理还与电气特性有关。
在正常情况下，断路器的导通电阻很小，电流能够顺利通过；而在发生故障时，断路器会迅速切断电路，阻止电流的流动。
这种电气特性使得断路器能够及时响应故障，保护电路的安全。
总的来说，低压断路器的工作原理是基于热保护和磁保护机制，通过触发器和触发机构来感知和切断电路，同时利用电气特性来保护电路和设备。
它在电路发生故障时能够快速、可靠地切断电源，起到了至关重要的保护作用。
以上就是关于低压断路器工作原理的详细介绍，希望能对大家有所帮助。
如果您对低压断路器还有其他问题，欢迎随时咨询。
低压断路器如何分类-低压断路器功能介绍
低压断路器（曾称自动开关）是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。
低压断路器的分类方式很多，按使用类别分，有选择型（保护装置参数可调）和非选择型（保护装置参数不可调），按灭弧介质分，有空气式和真空式（目前国产多为空气式）。
低压断路器容量范围很大，最小为4A，而最大可达5000A。
低压断路器广泛应用于低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护。
低压断路器的主要技术参数1、额定电压（1）额定工作电压断路器的额定工作电压是指与能断能力及使用种别相关的电压值。
对多相电路是指相间的电压值。
（2）额定绝缘电压断路器的额定绝缘电压是指设计断路器的电压值，电气间隙和爬电间隔应参照这些值而定。
除非型号产品技术文件另有规定，额定绝缘电压是断路器的最大额定工作电压。
在任何情况下，最大额定工作电压不超过绝缘电压。
2、额定电流（1）断路器壳架等级额定电流用尺寸和结构相同的框架或塑料外壳中能装进的最大脱扣器额定电流表示。
（2）断路器额定电流断路器额定电流就是额定持续电流。
也就是脱扣器能长期通过的电流。
对带可调式脱扣器的断路器是可长期通过的最大电流。
3、额定短路分段能力断路器在规定条件下所能分断的最大短路电流值。
4、低压断路器型号的意义低压断路器型号的意义如图3所示。
低压断路器如何分类_低压断路器功能介绍图3低压断路器型号的意义低压断路器如何分类（1）按电流种类分为交流AC和直流DC。
（2）按灭弧介质分空气；真空；气体（低压断路器中极少应用）（3）按使用类别分A类：在短路情况下，断路器无明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，无选择性保护所需要的人为短延时，因而无短时耐受电流要求。
B类：在短路情况下，断路器明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，可实现选择性保护，有人为短延时（可调节），因而有短时耐受电流要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PLC原理及应用
低压断路器的选用
1. 确定额定工作电压和额定电流 2. 确定长延时脱扣器整定电流 3. 确定瞬时或短延时脱扣器的整定电流 4. 短路通断能力和短时耐受能力校验 5. 灵敏系数校验 6. 确定分励和欠电压脱扣器的参数
主触点
锁钩
弹簧
连杆装置
M
3~
PLC原理及应用
主触点
锁钩
弹簧
连杆装置
M
3~
PLC原理及应用
欠电压时：
主触点
弹簧
连杆装置
M
3~
PLC原理及应用
主触点
弹簧
连杆装置
M
3~
PLC原理及应用
常见的低压断路器
塑料外壳式断路器
DZ20系列
万能式断路器
DW15系列 DW16系列 DW17系列
低压断路器的安装与使用
1. 低压断路器应垂直安装，电源线在上端，负载在下端。
2. 低压断路器用作电源总开关或电动机的控制开关时，在 电源进线侧必须加装刀开关或熔断器等，以形成明显的 断开点。
3. 低压断路器使用前应将脱扣器工作面上的防锈油脂擦净 ，以免影响其正常工作。同时应定期检修，清除断路器 上的积尘，给操作机构添加润滑剂。
智能型万能式断路器-含MCU
L型（经济型） M型（标准型） H型（可通信型）
PLC原理及应用
16
低压断路器的主要技术参数
额定工作电压 额定工作电流 脱扣器整定电流 极限短路分断能力 限流分断能力
分断时间 保护特性与寿命
PLC原理及应用
断路器的保护特性
1）过电流保护特性 断路器的动作时间与动作电流的函数 关系曲线。
矿山电器与控制
课程回顾-隔离开关
1. 隔离开关的作用？ 2. 图形和文字符号？ 3. 安装？ 4. 操作？
PLC原理及应用
2
三相笼型异步电动机的起停控制线路
PLC原理及应用
3
低压断路器
1. 结构与工作原理 2. 常用低压断路器
PLC原理及应用
4
低压断路器
低压断路器，俗称自动空气开关，是一种不仅可以 接通和分断正常负载电流和过载电流，还可以接通和分 断短路电流的开关电器。
PLC原理及重新应拧用紧
小结
1. 低压断路器的结构
2. 工作原理
PLC原理及应用
24
P、灭弧系统、脱扣机构、操作机构。
双金
手柄
属片
锁扣
出线
进线
触头
灭弧
过载
装置
线圈PLC原理及应用
9
低压断路器的工作原理
1—主触点 2—自由脱扣机构 3—过电流脱扣器 4—分励脱扣器 5—
6—欠电压脱扣器 7—分励按钮PL8C—原外理壳 及应用
10
脱扣器：是断路器的感受元件，当 电路发生故障或需要分断时，脱扣 器接受信号并动作通过自由脱扣机 构使断路器动作。
（2）确定热脱扣器额定电流：选择热脱扣器的额定电流为15A ，相应的电流整定范围为10～15A。
（3）校验电磁脱扣器的瞬时脱扣整定电流：电磁脱扣器的瞬时 脱扣整定电流为
Iz＝10×15＝150A
而
KIst=1.7×7×11.6=138A
满足Iz≥KIst，符合要求。
（4）确定低压断路器的型号规格：应选用DZ20-150/330。 PLC原理及应用
PLC原理及应用
断路器的保护及选择要点
额定电流在600A以下，且短路电流不大时，可选用塑壳 断路器；额定电流较大，短路电流亦较大时，应选用万能式 断路器。 一般选用原则为：
① 断路器额定电流 ≥ 负载工作电流； ② 断路器额定电压 ≥ 电源和负载的额定电压； ③ 断路器脱扣器额定电流 ≥ 负载工作电流； ④ 断路器极限通断能力 ≥ 电路最大短路电流； ⑤ 线路末端单相对地短路电流/断路器瞬时(或短路时)脱
按灭弧技术： 零点灭弧式、限流式
按操作方式 人力操作、动力操作、储能操作式
PLC原理及应用
6
PLC原理及应用
7
低压断路器的符号及型号含义
DZ 20－ □ / □ □ □ 塑壳式断路器
设计序号 额定电流
极数
0－无辅助触头 2－有辅助触头
0－无脱扣器 1－热脱扣器式 2－电磁脱扣式 3－复式
不能合闸
储能弹簧变形 反作用弹簧力过大
操作机构不能复位再扣
热脱扣器双金属片损坏
电流达到整定值， 电磁脱扣器的衔铁与铁心距离 断路器不动作 太大或电磁线圈损坏
主触头熔焊
启动电动机时断 电磁脱扣器瞬时整定值过小
路器立即分断
电磁脱扣器的某些零件损坏
断路器闭合后一 定时间自行分断
热脱扣器整定值过小
触头压力过小
4. 各脱扣器的动作值调整好后，不允许随意变动，并应定 期检查各脱扣器的动作值是否满足要求。
5. 断路器的触头使用一定次数或分断短路电流后，应及时 检查触头系统，如果触头表面有毛刺、颗粒等，应及时 维修或更换。 PLC原理及应用
低压断路器的常见故障及处理方法
故障现象
可能原因
欠压脱扣器无电压或线圈损坏
扣器整定电流 ≥ 1.25； ⑥ 断路器欠电压脱扣器额定电压 = 线路额定电压。
PLC原理及应用
例：用低压断路器控制一台三相异步电动机，电动机的额定功 率为5.5kW，额定电压为380V，额定电流为11.6A，启动电流为 额定电流的7倍，试选择断路器的型号和规格。
解：
（1）确定断路器的种类：确定选用DZ20型低压断路器。
断路器温升过高 触头表面过分磨损或接触不良
两个导电零件链接螺钉松动
处理方法 检查施加电压或更换线圈
更换储能弹簧 重新调整
调整再扣接触面至规定值 更换双金属片
调整衔铁与铁心的距离或更换断路 器
检查原因并更换主触头 调高整定值至规定值
更换脱扣器
调高整定值至规定值
调整触头压力或更换弹簧 更换触头或修整接触面
自由脱扣机构：传动机构和触头系 统的传递部件。
过电流脱扣器：与主电路串联，动作有瞬时、定时限和反时 限之分。
热脱扣器：过载时，热元件发热弯曲，脱扣机构动作，反时 限特性。
欠电压脱扣器：与电源并联，分瞬时和延时两种。
分励脱扣器：远距离（应急状态下）控制。 PLC原理及应用
过电流时：
低压断路器在电路中除起控制作用外，还具有一定 的保护功能，如过载、短路、欠压和漏电保护等，主要 用在不频繁操作的低压配电箱中。
PLC原理及应用
低压断路器的分类
按结构 塑壳式、万能式、小型模数式
按性能： 一般式、多功能式、高性能型和智能型
按极数 单极、二极、三极和四极
按灭弧介质： 空气式、真空式
