LTE室分设计原则
室分设计规范及原则

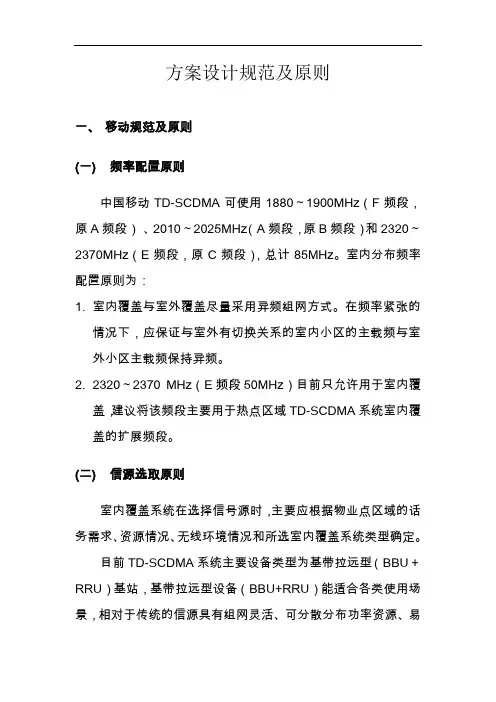

方案设计规范及原则一、移动规范及原则(一)频率配置原则中国移动TD-SCDMA可使用1880～1900MHz（F频段，原A频段）、2010～2025MHz（A频段，原B频段）和2320～2370MHz（E频段，原C频段），总计85MHz。
室内分布频率配置原则为：1.室内覆盖与室外覆盖尽量采用异频组网方式。
在频率紧张的情况下，应保证与室外有切换关系的室内小区的主载频与室外小区主载频保持异频。
2.2320～2370 MHz（E频段50MHz）目前只允许用于室内覆盖，建议将该频段主要用于热点区域TD-SCDMA系统室内覆盖的扩展频段。
(二)信源选取原则室内覆盖系统在选择信号源时，主要应根据物业点区域的话务需求、资源情况、无线环境情况和所选室内覆盖系统类型确定。
目前TD-SCDMA系统主要设备类型为基带拉远型（BBU＋RRU）基站，基带拉远型设备（BBU+RRU）能适合各类使用场景，相对于传统的信源具有组网灵活、可分散分布功率资源、易于组成超级小区等优点，非常适合作为各场景下室内覆盖系统的信源，TD室内分布信源原则上采用基带拉远型（BBU＋RRU）设备。
(三)功率配置原则TD-SCDMA室内分布选用BBU+RRU作为信源，应使用PCCPCH信道功率进行分布系统功率预算，为保证公共信道和上下行各业务平衡，室内分布系统设计时按照PCCPCH信道功率（双码道）为32dBm取定，对部分覆盖面积较小的场景可降低功率设计。
(四)RRU配置原则1.RRU使用原则：单通道RRU具有功率大、安装灵活，在室内分布系统建设中建议优选单通道的RRU。
2.多频段RRU的配置原则：为推动产业界对E频段的支持进度，新建室内分布系统应在部分业务需求高的站点采用支持A/E混合组网的RRU，混合组网的RRU根据厂家支持情况可采用二合一RRU或独立RRU串接；对于业务需求高的室内分布系统，如现有A频段载波不能满足业务需求，鉴于目前E频段终端不能有效吸收业务量，可通过新增F频段RRU进行扩容3.RRU分区规划原则：对于使用多个RRU覆盖的物业点需进行RRU的覆盖分区规划，规划时应使得各个RRU分区间的隔离度尽可能高（建议隔离度应大于12dB），以利于提高空分复用性能及后期扩容，降低改造工作量。
CH01 TD-LTE室分设计原则
宏基站
室分基站
•需独立新建2.6G天馈系统；
FAD 8天线 单D 2天线 单D 8天线 FAD 8天线 单 D8 天 线 FAD 8 天线 （内置合路器） （小型化） （小型化） ★ ★ ★ ★ ★ ★
室外天线 选择
城市A 城市B 城市C 城市D 城市E 城市F
★ ★ ★ ★ ★ ★
★ ★ ★ ★ ★ ★
TD-LTE多天线技术的实现需要双路的室内分布系统 实现TD-LTE高速率的室内双路馈线系统实施难度高
LTE室内变频系统的设计需要确保其两路2.3GHz信号在同一路馈线上传输，并确保其 信号质量、同步及时延 系统基本原理是通过移频方式可以将双流2.3GHz的LTE信号中的一路下变频到中频信 号，从而通过近端机设备将LTE的两路信号同时馈入原有的单路室分系统，在远端的 一体化天线处将信号还原为普通LTE双路信号
中国移动TD-LTE试验网建设方案
无线网部分： 室内分布系统
新建
•新建室分系统原则上采用双路布线支持TD-LTE的MIMO功能， 其中1路可与2G/TD系统共用室分系统资源。 •在改造现有室分系统支持TD-LTE信号的同时，另外新建1路室 分系统支持TD-LTE实现MIMO功能； •对于协调困难无法新建1路室分系统的物业点，可改造现有单 路室分系统直接馈入TD-LTE信号；
注：边缘速率条件为D频段20MHz同频组网，10用户同时接入
中国移动TD-LTE试验网建设方案
无线网部分： 站型配置 •采用2570-2620 MHz频率 •原则上应采用三扇区配置，站型配置为S111，载 波带宽20MHz。 •采用2350-2370MHz频率 •原则上配置为O1，载波带宽为20MHz； 宏站天线配置
切换区域规划
广州LTE室分站配置原则v1
广州室分LTE订货及设计原则一．无线主设备设计原则（一）常规室分主设备配置原则：1.BBU配置原则分两大类1）高人流量场景中兴区域：考虑预留扩容冗余，单BBU配置4块基带板，每块基带板配置6个RRU，每3个RRU 合并一小区并开通一载波。
爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。
2）低人流量场景中兴区域：考虑预留扩容冗余，单BBU配置4块基带板，每块基带板配置12个RRU，每12个RRU合并一小区并开通一载波。
爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。
注：人流量高的场景：餐饮娱乐场所、大型会展、大型商场、交通枢纽、学校(高校，含职校)、学校(高校以下)、医院(二级及以上)、医院(二级及以下)、甲级写字楼、星级酒店(四星及以上)（二）城中村室分主设备配置原则：常规RRU覆盖能力：根据BBU+RRU拉远的覆盖能力，单RRU覆盖的占地面积为0.25万平米/RRU。
1.BBU配置原则1）中兴区域：单BBU接满6块基带板发热量过大，建议在有空调的环境中才配满。
针对无空调机房站点单BBU建议按4块基带板配置，有空调机房站点单BBU建议按6块基带板配置，每块基带板建议按4个RRU配置。
2）爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。
（三）分布式皮飞站主设备配置原则：pRRU/Dot覆盖能力：根据前期试点情况，单pRRU/Dot覆盖能力建议按550平米估算。
1.BBU配置原则1）中兴厂家的设备支持能力，单BBU建议按96个pRRU进行配置，每块基带板配置48个PRRU一载波，后续扩容仅需进行小区分裂即可。
2）爱立信厂家的设备支持能力，单BBU建议按96个pRRU进行配置，每块DUS41板可配置48个PRRU，每32个PRRU配置一载波，如果单基带板所带PRRU超过32个按2小区配置（每小区1载波），后续扩容仅需进行小区分裂即可。
广州LTE室分站配置原则v1
广州室分LTE订货及设计原则一．无线主设备设计原则（一）常规室分主设备配置原则：配置原则分两大类1）高人流量场景中兴区域：考虑预留扩容冗余，单BBU配置4块基带板，每块基带板配置6个RRU，每3个RRU合并一小区并开通一载波。
爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。
2）低人流量场景中兴区域：考虑预留扩容冗余，单BBU配置4块基带板，每块基带板配置12个RRU，每12个RRU合并一小区并开通一载波。
爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。
注：人流量高的场景：餐饮娱乐场所、大型会展、大型商场、交通枢纽、学校(高校，含职校)、学校(高校以下)、医院(二级及以上)、医院(二级及以下)、甲级写字楼、星级酒店(四星及以上)（二）城中村室分主设备配置原则：常规RRU覆盖能力：根据BBU+RRU拉远的覆盖能力，单RRU覆盖的占地面积为万平米/RRU。
配置原则1）中兴区域：单BBU接满6块基带板发热量过大，建议在有空调的环境中才配满。
针对无空调机房站点单BBU建议按4块基带板配置，有空调机房站点单BBU建议按6块基带板配置，每块基带板建议按4个RRU配置。
2）爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。
（三）分布式皮飞站主设备配置原则：pRRU/Dot覆盖能力：根据前期试点情况，单pRRU/Dot覆盖能力建议按550平米估算。
配置原则1）中兴厂家的设备支持能力，单BBU建议按96个pRRU进行配置，每块基带板配置48个PRRU 一载波，后续扩容仅需进行小区分裂即可。
2）爱立信厂家的设备支持能力，单BBU建议按96个pRRU进行配置，每块DUS41板可配置48个PRRU，每32个PRRU配置一载波，如果单基带板所带PRRU超过32个按2小区配置（每小区1载波），后续扩容仅需进行小区分裂即可。
3）小区配置原则：小区配置建议按照厂家的单基带板小区合并能力进行配置。
LTE室分设计规范指导书v1
L T E室分设计规范指导
书v1
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
LTE室分设计规范指导书
一、功率问题
LTE的边缘场强要求，天线口功率要求：
杭分意见：室内RSRP边缘场强>-105DBm；天线口功率-15~-10DBm,室内比室外弱在10米处>10DB，或室内<-100DBm。
制定参考信号的信道：
3151-fae，A\F频段总功率是20W，PSSS（导频信号）参考信道最大功率，3151-e-fae设备, A\F频段总功率是30W，PSSS（导频信号）参考信道最大功率
目前支持3级/4级级联最大支持18个RRU（工程建议不超过10个RRU）。
3152-e 设备支持MIMO双通道最多两级级联，最大支持12个RRU。
室分使用设备功率建议：
二、TD一二三四期RRU替换和单双天馈设备使用说明
三、LTE全楼单天馈、全楼双天馈和全楼局部双天馈方案说明
1、LTE全楼单天馈
图-1 2、LTE局部天馈
图-2 3、LTE全楼双天馈
图-3。
LTE室分设计规范指导意见
LTE室分设计规范指导意见一、无线指标要求①LTE的边缘场强要求，天线口供功率要求参考意见：室内RSRP边缘场强＞-105dBm（通用标准）；天线口功率-10dBm左右，上下偏差5dBm，；整体SINR≥1dB，高标准应满足≥5dB②室内分布系统的外泄要求：室内覆盖信号应尽可能少地泄露到室外，要求室外10米处应满足RSRP≤-115dBm或室内小区外泄的RSRP比室外主小区RSRP底10dB。
（室内比室外弱在10米处＞10dBm，或室内电平＜-100dBm)③链路平衡度对于LTE双通道建设方式，应保证LTE两条链路功率平衡，链路不平衡（功率差）不超过3dB；两个单极化天线间距保证不低于0.6米（4倍波长），在有条件的场景应尽量采用1.5米（10倍波长）以上间距，以保证LTEMIMO性能。
二、信源选取与设备性能介绍室内分布系统信源选取时，应主要根据物业点区域的业务需求、资源需求、无线环境情况和所选室内分布系统类型确定。
①LTE室内分布系统采用分布式基站（BBU-RRU）作为信源1）LTE室内分布系统基站原则上采用O1配置，对于多校区覆盖要求场景，可根据覆盖和容量需求采用S11或者S111等配置的基站2）RRU可根据应用场景选取单通到RRU或多通道RRUA,对于双通道室内分布系统，应采用多通道RRU,并将RRU的多个通道覆盖相同区域，市县LTE系统MIMO功能B,对于单通室内分布系统，可采用勇单通道RRU或者多通道RRU进行覆盖，选择双通道RRU时，可根据设备能力，将RRU的两个通道分别覆盖不用区域（需设备支持该功能）或封闭一个端口做单通道使用备注：单通设备接口：1个TX/RX接口，1个RX接口（类W网RRU）。
双通设备接口：2个TX/RX。
②LTE RRU以20W的带宽计算，室分设计时设备参考信号接收功率(RSRP)单路为12.2dBm，双路为15.2dBm，如果带宽的RRU规格有变，设备的RSRP相应变化，目前海南带宽取定为20M(备注:设备功率输出说明：LTE 20M带宽有100 RB（Resource Block）物理层数据传输的资源分配频域最小单位，每个RB 有12个连续子载波（Subcarrier），所以20M带宽共有1200个子载波；LTE设备输出功率为RSRP，每个RE子载波上的RS（参考信号）计算方式是：20W设备功率20W=43dBm，共有1200个RE，那么一个RE上的功率就是：43dBm - 10log10(1200) = 12.2 dBm)三、器件选取①天线天线工作频率范围要求为800MHZ-2500MHZ,对于双极化天线，要求至少1个极化方向支持800MHZ-2500MHZ,另一个极化方向支持频段包括1710MHZ-2500MHZ②馈线原则15~20米馈线上采用7/8馈线，小于15米馈线选用1/2馈线，（馈线选取应参考天线口输出功率做适当调整）主干线原则采用7/8馈线③功分器和耦合器根据工作频段范围、驻波比、损耗要求选取核实的功分器、耦合器、要求工作频段范围为800MHZ-2500MHZ④合路器GSM WCMDA和LTE系统的合路器隔离度要求大于80dB⑤3dB电桥3dB电桥用于LTE和DCS1800系统的同频合路，要求1710MHZ-1880MHZ频段范围内的隔离度为30dB四、方案整改说明LTE改造工程基本在原有天馈系统进行简单合路，合路之后会影响原有网络的覆盖质量（电平），可以通过整改主干优化原网络覆盖质量。
LTE系统室分设计
三、 LTE室分设计思路
收、发分缆室分系统TD-LTE改造
多运营商共建共享室内分布系统，为避免各合路系统之间干扰， 发射和接收采用各自独立的天馈系统。TD-LTE双通道信号在POI后级 合路分别馈人上、下行天馈完成覆盖。
三、 LTE室分设计思路 室内分布双极化吸顶天线
指标：800~2690MHz（垂直极化） 增益大于2dBi 1880~2400MHz（水平极化） 增益大于4dBi 驻波比：小于1.5 隔离度：大于25dB
室内分布双极化壁挂天线
指标：2300~2690MHz（45度双极化） 驻波比：小于1.5 增益：大于6dBi
三、 LTE室分设计思路
总体策略
新建室分场景：尽可能建设双路室分系统，减少后续扩容投资。 改造场景：有效保护已有投资，最小化对现有室分系统的改造和影响 1、对于有条件的楼宇进行改造满足双通道室分要求。 2、对于单路室分系统未来综合考虑载频和工程改造成本并选择合 理的扩容方案。 多个场景多UE条件下，双通道室分下行平均吞吐量为单通道室分 的1.6倍，双通道室分具有明显的性能优势。
三、 LTE建网基本信息
试验网结果，室外宏站覆盖室内的信号特征：
1~2层易出现弱覆盖； 4~8层覆盖较好，信号质量较好； 高层信号杂乱，干扰较大；
三、 LTE室分设计思路
LTE室分设计信源考虑
采用分布式基站（BBU+RRU）实现室内场景覆盖。 高话务场景的室内覆盖可优先考虑采用大容量BBU配置，并通过使用 多个RRU实现大容量覆盖。 对于室外宏基站附件区域具有话务需求的楼宇，可将室外宏基站的容 量通过RRU引入室内，从而实现室内外协同覆盖。 基于分布式基站的室内覆盖系统包括单通道室分、双通道室分。
TD-LTE室分设计原则
边缘场强
一般室内覆盖场景，RSRP>=-105dbm; VIP室内覆盖场景，RSRP>=-100dbm; 地下室，电梯，RSRP>=-110dbm。
增加天线间
每通道-功分器为两天线 每通道单天线 2
在多隔断的情况，如宾馆、居民楼、娱乐
等场所等，覆盖半径取4～10米。
增加天线间
每通道-功分器为两天线 每通道单天线 1
TD-LTE室分设计原则总结2
单极化天线不双极化天线
在一般走廊等狭小区域，实现MIMO时可引 入双极化天线； 在会议室等开阔封闭场景，为保障性能，建 议使用单极化天线。 双路系统中，在一般走廊区域，要求两路天
内பைடு நூலகம்公开▲
TD-LTE室分设计原则总结1
单双流选择
在新建场景情况下，原则上应建设“双路” 天馈系统，充分体现TD-LTE容量优势； 在改造场景情况下，对具备建设条件、且有 较大容量需求的场景应优先建设“双路”室 分系统；对于物业协调困难的改造场景，则
容量不覆盖均衡
TD-LTE RRU覆盖能力不TD-SCDMA RRU 覆盖能力相当； TD-LTE 容量不单双流、时隙配置、系统
带宽等因素相关，但需充分考虑设备实际
能力（特别是初期设备）不设备规划能力
考虑“单路”合路方式建设。
的差异。
天线布放
TD-LTE系统建议覆盖方式为“小功率，多 天线”。在可视环境下，如商场、超市、 停车场、机场等，覆盖半径取8～15米。
天线口功率
按照行业惯例，通常天线口功率丌大于 15dbm。特殊场景，特殊需求时，可酌情 适当增加天线口功率。
内部公开▲
有源天线
为规避干扰和减少网优故障，一般场景丌 要引入有源天线； 个别特殊场景，特殊需求需要使用有源天
第四章：联通LTE室分覆盖建设方案
多系统、多载波、高负荷，对于前端器件指标要求高。
一. 联通LTE室分技术分析
室分器件天线频段支持—器件选取
集采常规型器件 (应用于室分后级)
● 互调指标为PIM3:<-120dBc@2*43dBm的无源器件
适合于2W/每载波及以下小功率场景，降低组网成本；
HQ（N型）器件 (应用于室分中级)
30m 5m
LTE:-16dBm
6dB耦合器
30m
20dB耦合器
3G:UE 3G:-85dBm
LTE:UE
二功分 覆盖传播距离d为（米） 空间传播损耗PLair(dB) = 92dB - 1dB -2dB = 89dB 天线口输入RSRP功率: 12-28=-16dBm
LTE信源
LTE:-103dBm
馈线类型 900MHz 1800MHz 1900MHz 2100MHz 2300MHz 2400MHz 2500MHz 2600MHz 1/2〞 7/8〞 6 4 10 5.7 10.3 5.85 10.6 6.05 11.4 6.6 11.7 6.9 12.1 7.1 12.5 7.3
遮挡损耗
遮挡损耗 混泥土墙 混泥土楼板 900MHz 1800MH 2100MHz 2400MHz 2600MHz 15dB 17dB 18dB 19dB 20dB 4dB 8.5dB 10dB 11.5dB 12.5dB 天花板 1~2dB 1~6dB 1~8dB 1.4~9dB 2.4~10dB 金属楼梯 2dB 4dB 5dB 7dB 8dB
位置
近点
位置
备注：双通道室分采用两个单极化天线形成MIMO，间距约1.5m； 1.8G FDD-LTE，带宽为20MHz；UE等级为Category 3。
LTE室分设计及案例分析
LTE室分设计及案例分析一、内容描述首先我们先来了解一下LTE室分设计是什么。
简单来说LTE室分设计就是针对室内环境的移动通信网络设计。
因为室内环境和室外环境有很大的不同，信号会受到建筑物、墙体、家具等各种因素的影响，所以需要有专门的设计来保证我们在室内也能享受到稳定的网络服务。
接下来我们会详细介绍LTE室分设计的过程。
从选址、布局到安装，每一步都很关键。
我们还会分享一些常见的案例分析，看看在实际应用中，如何解决问题，让网络覆盖更广泛、更稳定。
你可能会想，这些设计听起来好像很复杂。
但其实背后的原理并不复杂，我们会用通俗易懂的语言，让你轻松理解。
同时通过案例分析，你会看到设计师们是如何根据实际情况，一步步解决问题的。
1. 介绍LTE技术的背景和发展趋势大家现在上网是不是越来越离不开手机和网络了呢？那么有没有想过我们手中的手机是如何实现与世界的连接的呢？这就不得不提我们今天要介绍的LTE技术了。
LTE，也就是“长期演进技术”，它是现代移动通信的核心技术之一，让我们的手机与网络之间的连接更加快速和稳定。
LTE技术并非凭空出现，它是从过去的2G、3G技术逐步演变而来的。
随着人们对网络速度和数据量的需求越来越大，LTE技术应运而生，并迅速发展。
从最初的版本到如今的高级版本，LTE技术在不断地更新和升级，每一次升级都带来了更快的速度和更好的体验。
近年来我们可以看到LTE技术的发展趋势非常明显。
不仅仅是手机，越来越多的设备都开始支持LTE，包括平板电脑、智能手表等等。
而且随着物联网、云计算等新技术的发展，LTE技术的应用领域也在不断扩大。
可以说LTE技术正在改变我们的生活，让我们与世界的连接更加紧密。
那么为什么LTE技术这么重要呢？除了速度快、稳定性好之外，它还能帮助我们实现更多的功能，比如在线视频、高清语音等等。
而且随着技术的不断进步，LTE的未来发展潜力巨大，我们有理由相信，未来的LTE会给我们带来更多的惊喜和便利。
LTE室内分布系统设计规范
RE(Resource Element)资源单元
RRU:光纤拉远设备
RSRP:( Reference Signal Receiving Power)参考信号接收功率
RSRQ (Reference Signal Receiving Quality)参考信号接收质量
RSSI(Receive Signal Strength Indicator)接收信号强度
SIR(Signal-to-Interference Ratio)信干比
TCH:(Traffic Channel)业务信道
TCP/IP:(Transmission Control Protocol/Internet Protocol)传输层控制协议/网间协议
室内分布系统安装工程的安装方式、要求及各种设备规格型号应按工程设计要求执行。
工程建设中，施工单位应遵循设计方案，同时严格遵循中国移动广东公司室内分布系统验收规范，加强施工质量检查工作，确保工程的施工质量。建设单位应通过工程监理（或建设单位的随工代表）依据本规范和工程设计要求，加强对工程建设的施工技术监督工作，并组织随工检验。
PAR:(Peak toAverage Ratio)峰均比
PBCH(Physical Broadcast Channel)物理广播信道
PCFICH(Physical Control Format Indicator Channel)物理控制格式指示信道
PDCCH(Physical Downlink Control Channel)物理下行控制信道
本规范不作为验收规范使用。在工程验收中，应以相关的室内分布系统验收规范为依据。
本规范与国家标准、规范相抵触时，应按国家标准、规范的规定办理。
(完整版)LTE室分规划设计指导书V2
中国移动浙江公司目录1 TD-LTE室分规划原则...........................................................1.1规划原则..............................................................1.2频段选择..............................................................1.2.1 中国移动频率使用原则 ....................................................1.2.2 同频或异频组网方式......................................................1.3信源规划建设原则 ......................................................1.3.1信源使用原则..........................................................................................................................1.3.2电梯地下室建设原则 ..............................................................................................................1.3.3营业厅建设原则 ......................................................................................................................2 TD-LTE室分设计原则...........................................................2.1天线口功率及边缘场强...................................................2.2 RRU使用原则................................................................2.3覆盖设计原则...........................................................2.4无源器件使用原则.......................................................2.5天线设计原则...........................................................2.6馈线改造使用原则.......................................................2.7外泄设计原则...........................................................2.8切换设计原则...........................................................2.9容量设计原则...........................................................3 TD-LTE室分建设原则..........................................................3.1 新建.................................................................3.1.1TD-LTE全楼单天馈方案设计 ................................................3.1.2TD-LTE全楼双天馈方案设计 ................................................3.1.3TD-LTE局部双天馈方案设计 ................................................3.2 改造.................................................................3.2.1TD-LTE全楼单天馈方案设计 ................................................3.2.2TD-LTE全楼双天馈方案设计 ................................................3.2.3TD-LTE局部双天馈方案设计 ................................................1TD-LTE室分规划原则1.1LTE站点规划原则LTE站点规划原则：主要依据现网高话务、高流量、高倒流进行选点规划。
室分设计规则
目录1 TD-LTE室分规划原则规划原则频段选择中国移动频率使用原则同频或异频组网方式信源规划建设原则信源使用原则电梯地下室建设原则营业厅建设原则2 TD-LTE室分设计原则天线口功率及边缘场强RRU使用原则覆盖设计原则无源器件使用原则天线设计原则馈线改造使用原则外泄设计原则切换设计原则容量设计原则3 TD-LTE室分建设原则新建TD-LTE全楼单天馈方案设计TD-LTE全楼双天馈方案设计TD-LTE局部双天馈方案设计改造TD-LTE全楼单天馈方案设计TD-LTE全楼双天馈方案设计TD-LTE局部双天馈方案设计1 TD-LTE室分规划原则LTE站点规划原则LTE站点规划原则：主要依据现网高话务、高流量、高倒流进行选点规划。
建网初期TLE室内网络主要考虑在市城区进行建设，后期逐步扩展至县城区与市辖镇，市辖村、县辖镇、县辖村暂不考虑进行建设。
目前LTE室分三阶段在郊县富阳临安已规划站点建设。
LTE站点替换原则：替换原则要求建设目标一致，投资规模偏差相当。
如：改造站点去替新建站点，容易造成投资偏差，原则上不建议替换。
由于2012年投资费用紧张，领导反复强调，能省则省，同步改造建设站点项目投资归属尽可能优先靠拢LTE及TD。
频段选择中国移动频率使用原则：F频段 A频段 E频段 D频段1880 1920 2010 2025 2320 2370 2570 2620A频段：2010MHZ~2025MHZ，共计15MHZ，供TD-SCDMA使用。
F频段：1880MHZ~1920MHZ，共计40MHZ，1880MHZ~1900MHZ供TD-LTE室外使用；E频段：2320~2370的50MHZ，供TD-LTE室分使用。
D频段：2570~2620MHZ，共计50MHZ, 供TD-LTE室外使用。
备注：LTE室分站点及地铁站点使用E频段，单天馈站点使用RRU类型为RRU3151e，双天馈站点使用RRU3152e；隧道站点使用F频段；使用RRU类型为RRU3152-fa；同频或异频组网方式TD-LTE室内与室外采用异频组网方式，E频段作为中国移动TD-LTE规模商用网室内分布系统的使用频段，可以使用2320-2370MHz共50MHz频率资源，室内小区可以根据场景特点采用同频或异频组网。
TD-LTE室内分布系统建设原则
室内分布系统规划原则（一）总体要求1.TD-LTE室内分布系统的建设应综合考虑业务需求、网络性能、改造难度、投资成本等因素，体现TD-LTE的性能特点并保证网络质量，且不影响现网系统的安全性和稳定性。
2.室内覆盖基站原则上在目标覆盖区域内的TD-SCDMA网络已建设室内分布的基站中选择，并按照数据业务热点、服务重点客户、行业应用和业务展示的原则进行建设，具体场景优先选择重点营业厅、交通枢纽、大型会展中心、高档写字楼、四星级以上酒店、高校、高档住宅小区等。
3.室内分布系统使用双路建设方式能充分体现MIMO上下行容量增益。
对于新增室内覆盖的楼宇建设双路室分系统，对于已建设室内分布系统的楼宇优先采用单路室分系统改造，当不能满足业务需求时改造双路室分系统。
4.TD-LTE室内分布系统建设应综合考虑GSM（DCS）、TD-SCDMA、WLAN和TD-LTE共用的需求，并按照相关要求促进室内分布系统的共建共享。
多系统共存时系统间隔离度应满足要求，避免系统间的相互干扰。
5.TD-LTE室内分布系统建设应坚持室内外协同覆盖的原则，控制好室内分布系统的信号外泄。
6.TD-LTE室内分布系统建设应保证扩容的便利性，尽量做到在不改变分布系统架构的情况下，通过小区分裂、增加载波、空分复用等方式快速扩容，满足业务需求。
7.TD-LTE室内分布系统原则上使用E频段组网，与室外宏基站采用异频组网方式，在无法进行E频段改造的场景可以使用F频段组网。
室内小区间可以根据场景特点采用同频或异频组网。
8.TD-LTE与TD-SCDMA(E频段)共存时，应通过上下行子帧/时隙对齐方式规避系统间干扰。
9.TD-LTE室内分布系统应按照“多天线、小功率”的原则进行建设，电磁辐射必须满足国家和通信行业相关标准。
（二）室分分布物业点选择室内分布系统物业点应结合GSM/TD-SCDMA数据业务流量特点进行选择，具体方法可将GSM/TD-SCDMA各物业点最近一周内每天数据业务最忙时的数据流量均值由高到低进行排序，排序越靠前，则TD-LTE覆盖优先级越高，最终根据建设规模、优先等级、市场推广营销策略等多个因素综合确定。
广州LTE室分站配置原则v1
广州LTE室分站配置原则v1广州室分LTE订货及设计原则一．无线主设备设计原则（一）常规室分主设备配置原则：配置原则分两大类1）高人流量场景中兴区域：考虑预留扩容冗余，单BBU配置4块基带板，每块基带板配置6个RRU，每3个RRU合并一小区并开通一载波。
爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。
2）低人流量场景中兴区域：考虑预留扩容冗余，单BBU配置4块基带板，每块基带板配置12个RRU，每12个RRU合并一小区并开通一载波。
爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。
注：人流量高的场景：餐饮娱乐场所、大型会展、大型商场、交通枢纽、学校(高校，含职校)、学校(高校以下)、医院(二级及以上)、医院(二级及以下)、甲级写字楼、星级酒店(四星及以上)（二）城中村室分主设备配置原则：常规RRU覆盖能力：根据BBU+RRU拉远的覆盖能力，单RRU 覆盖的占地面积为万平米/RRU。
配置原则1）中兴区域：单BBU接满6块基带板发热量过大，建议在有空调的环境中才配满。
针对无空调机房站点单BBU建议按4块基带板配置，有空调机房站点单BBU建议按6块基带板配置，每块基带板建议按4个RRU配置。
2）爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。
（三）分布式皮飞站主设备配置原则：pRRU/Dot覆盖能力：根据前期试点情况，单pRRU/Dot覆盖能力建议按550平米估算。
配置原则1）中兴厂家的设备支持能力，单BBU建议按96个pRRU进行配置，每块基带板配置48个PRRU 一载波，后续扩容仅需进行小区分裂即可。
2）爱立信厂家的设备支持能力，单BBU建议按96个pRRU进行配置，每块DUS41板可配置48个PRRU，每32个PRRU配置一载波，如果单基带板所带PRRU超过32个按2小区配置（每小区1载波），后续扩容仅需进行小区分裂即可。
LTE室内分布覆盖工程设计方案
LTE室内分布覆盖工程设计方案一、概述LTE（Long Term Evolution）是第四代移动通信技术的一种标准，其特点是高速率、低时延和大容量。
在移动通信领域，LTE已经被广泛应用于室内和室外通信网络中。
为了在室内环境中提供良好的LTE覆盖，需要进行室内分布覆盖工程设计。
本文将重点介绍LTE室内分布覆盖工程设计方案，包括设计目标、设计原则、设计步骤和相关技术要点等内容。
二、设计目标1.提供全面的LTE覆盖：确保室内各个角落都能获得稳定、高速的LTE信号覆盖。
2.保证LTE通信质量：保证LTE通信的可靠性、稳定性和高质量。
3.提高LTE系统容量：提高LTE系统的容量，支持更多用户同时使用。
4.降低运营成本：通过合理的设计和优化，降低LTE室内分布覆盖的建设和维护成本。
三、设计原则1.根据实际需求确定LTE室内分布覆盖的技术方案和设计参数。
2.采用合适的LTE无线设备和天线，确保LTE信号的覆盖范围和质量。
3.合理选择LTE室内分布覆盖的布设方案，实现LTE信号的全面覆盖。
4.采用合适的LTE信号优化技术，提高LTE系统的覆盖和容量。
5.考虑室内结构和环境因素，对LTE室内分布覆盖进行优化设计和调整。
四、设计步骤1.确定LTE室内分布覆盖的需求和范围：根据实际情况确定LTE室内分布覆盖的需求和范围，包括覆盖区域、覆盖对象等。
2.设计LTE室内分布覆盖的技术方案：根据LTE室内分布覆盖的需求和范围，设计出合适的LTE室内分布覆盖的技术方案，包括LTE无线设备、LTE天线、LTE信号优化技术等。
3.搭建LTE室内分布覆盖实验平台：搭建LTE室内分布覆盖的实验平台，进行LTE信号传输、弱覆盖区域测试、信号质量测试等实验。
4.验证LTE室内分布覆盖的效果：根据搭建的LTE室内分布覆盖实验平台进行测试，验证LTE室内分布覆盖的效果和性能。
5.优化LTE室内分布覆盖参数：根据测试结果对LTE室内分布覆盖的参数进行优化，以提高LTE系统的容量和覆盖效果。
(完整版)LTE室分设计规范指导意见
LTE室分设计规范指导意见一、无线指标要求①LTE的边缘场强要求，天线口供功率要求参考意见：室内RSRP边缘场强＞-105dBm（通用标准）；天线口功率-10dBm左右，上下偏差5dBm，；整体SINR≥1dB，高标准应满足≥5dB②室内分布系统的外泄要求：室内覆盖信号应尽可能少地泄露到室外，要求室外10米处应满足RSRP≤-115dBm或室内小区外泄的RSRP比室外主小区RSRP底10dB。
（室内比室外弱在10米处＞10dBm，或室内电平＜-100dBm)③链路平衡度对于LTE双通道建设方式，应保证LTE两条链路功率平衡，链路不平衡（功率差）不超过3dB；两个单极化天线间距保证不低于0.6米（4倍波长），在有条件的场景应尽量采用1.5米（10倍波长）以上间距，以保证LTE MIMO性能。
二、信源选取与设备性能介绍室内分布系统信源选取时，应主要根据物业点区域的业务需求、资源需求、无线环境情况和所选室内分布系统类型确定。
①LTE室内分布系统采用分布式基站（BBU-RRU）作为信源1）LTE室内分布系统基站原则上采用O1配置，对于多校区覆盖要求场景，可根据覆盖和容量需求采用S11或者S111等配置的基站2）RRU可根据应用场景选取单通到RRU或多通道RRUA,对于双通道室内分布系统，应采用多通道RRU,并将RRU的多个通道覆盖相同区域，市县LTE系统MIMO功能B,对于单通室内分布系统，可采用勇单通道RRU或者多通道RRU进行覆盖，选择双通道RRU时，可根据设备能力，将RRU的两个通道分别覆盖不用区域（需设备支持该功能）或封闭一个端口做单通道使用备注：单通设备接口：1个TX/RX接口，1个RX接口（类W网RRU）。
双通设备接口：2个TX/RX。
②LTE RRU以20W的带宽计算，室分设计时设备参考信号接收功率(RSRP)单路为12.2dBm，双路为15.2dBm，如果带宽的RRU规格有变，设备的RSRP相应变化，目前海南带宽取定为20M(备注:设备功率输出说明：LTE 20M带宽有100 RB（Resource Block）物理层数据传输的资源分配频域最小单位，每个RB 有12个连续子载波（Subcarrier），所以20M带宽共有1200个子载波；LTE设备输出功率为RSRP，每个RE子载波上的RS（参考信号）计算方式是：20W设备功率20W=43dBm，共有1200个RE，那么一个RE上的功率就是：43dBm - 10log10(1200) = 12.2 dBm)三、器件选取①天线天线工作频率范围要求为800MHZ-2500MHZ,对于双极化天线，要求至少1个极化方向支持800MHZ-2500MHZ,另一个极化方向支持频段包括1710MHZ-2500MHZ②馈线原则15~20米馈线上采用7/8馈线，小于15米馈线选用1/2馈线，（馈线选取应参考天线口输出功率做适当调整）主干线原则采用7/8馈线③功分器和耦合器根据工作频段范围、驻波比、损耗要求选取核实的功分器、耦合器、要求工作频段范围为800MHZ-2500MHZ④合路器GSM WCMDA和LTE系统的合路器隔离度要求大于80dB⑤3dB电桥3dB电桥用于LTE和DCS1800系统的同频合路，要求1710MHZ-1880MHZ频段范围内的隔离度为30dB四、方案整改说明LTE改造工程基本在原有天馈系统进行简单合路，合路之后会影响原有网络的覆盖质量（电平），可以通过整改主干优化原网络覆盖质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宁波LTE室分设计原则宁波室分设计原则中国移动通信集团设计院有限公司浙江分公司2012-10201210目录2LTE室分信源设计3LTE分布系统设计LTE 室分总体建设原则⏹本次宁波室分LTE 改造工程TD-LTE 室分系统采用E 频段。
与室外宏站采用异频组网方式，室内小区间可以根据场景特点采用同频或异频组网室内小区间可以根据场景特点采用同频或异频组网。
FDD-D TDD TDD FDD-U SAT TDD TDD TDD FDD-U 17101785180518801900192019802010202523002400257526152020603015100403030⏹室内分布系统使用双路建设方式能充分体现MIMO 上下行容量增益，对于新增室内覆盖的室统室统室统2320目前LTE可用频段2370F A E D楼宇建设双路室分系统，对于已建设室内分布系统的楼宇优先采用单路室分系统改造，当不能满足业务需求时改造双路室分系统。
TD LTE 室内分布系统的建设应综合考虑业务需求网络性能改造难度投资成本等因⏹TD-LTE 室内分布系统的建设应综合考虑业务需求、网络性能、改造难度、投资成本等因素，体现TD-LTE 的性能特点并保证网络质量，且不影响现网系统的安全性和稳定性。
LTE室分总体建设原则⏹TD-LTE室内分布系统建设应坚持室内外协同覆盖的原则，控制好室内分布系统的信号外泄。
⏹TD-LTE室内分布系统建设应综合考虑GSM、TD-SCDMA、WLAN和TD-LTE共用的需求，并按照相关要求促进室内分布系统的共建共享。
多系统共存时系统间隔离度应满足要求，并按照相关要求促进室内分布系统的共建共享多系统共存时系统间隔离度应满足要求避免系统间的相互干扰。
⏹TD-LTE室内分布系统建设应保证扩容的便利性，尽量做到在不改变分布系统架构的情况下，通过小区分裂、增加载波、空分复用等方式快速扩容，满足业务需求。
⏹TD-LTE与TD-SCDMA(E频段)共存时，应通过上下行子帧/时隙对齐方式规避系统间干扰。
⏹TD-LTE室内分布系统应按照“多天线、小功率”的原则进行建设，电磁辐射必须满足国家和通信行业相关标准。
目录1LTE室分总体建设原则3LTE分布系统设计信源建设要求•对于单路且具备升级条件的室分系统基站优先采用升级方式建设，其他室分基站采用新增支持E 频段的双通道RRU 设备作为信源。
1.•在有特殊需求的场景可以采用支持F/A/E 频段的单通道设备进行建设。
信源选取•使用E 频段的2330-2370MHz 共40MHz 频率•O1（载波带宽20MHz ）配置小区使用2350-2370MHz 频率，在室内小区间异频组网场景相邻小区可分别使用2350-2370MHz 和2330-2350MHz 频率。
2.频率配置•原则上单小区配置为O1，载波带宽为20MHz 。
•对于单小区无法满足覆盖及容量需求的场景，可以配置多个小区。
3.信源配置•RRU 设备支持的最高输出功率为40W/通道，应根据覆盖规划进行功率配置并做适当预留考虑扩容及优化需求建议功率预留4.功率配置留，考虑扩容及优化需求，建议功率预留3-6dB 。
功率•多个RRU 覆盖的物业点，规划时应使得各个RRU 分区间的隔离度尽可能高，以利于后期扩容，降低改造工作量。
•根据小区配置和设备Ir 接口支持情况确定BBU 与RRU 之间的星形连接或RRU 级联方式5.RRU 配置信源建设要求•TD-LTE 室内分布系统需具备子帧调整的能力。
原则上业务子帧配置为1:3（UL:DL ），特殊子帧配置为10:2:2（DwPTS ：GP ：UpPTS ），上行业务需求6大的场景可将业务子帧配置为2:2（UL:DL ），特殊子帧配置为10:2:2（DwPTS ：GP ：UpPTS ）。
6.子帧配置•按单小区O1（20MHz ）配置核算室内分布站点平均速率和峰值速率如下表，对于多小区配置的信源应在单小区配置的传输资源基础上进行相应调整7.传输带宽多小区配置的信源，应在单小区O1配置的传输资源基础上进行相应调整。
配置要求配置项目室分双路（Mbps ）室分单路（Mbps ）30452030o1平均传输速率30-4520-30峰值传输速率11055现网TD-S设备配置介绍LTE 大唐设备配置•宁波LTE 采用大唐的设备，优先采用升级的方式建设，原有的BBU 型号EMB5116可升级、RRU 型号TDRU313、TDRU331FAE 可升级。
其他都必须替换。
1•新建BBU 采用EMB5116、RRU 采用TDRU331FAE 。
2•以单站单小区配置为主，不能跨基带板合并小区，单小区不能满足要求的，可以配置为S11、S111。
3•RRU串并联情况依现场情况而定，并联一般不超过6路，串联一般不超过4路。
一个小区，满配双通道RRU不超过12个，满配单通道RRU不超过24个。
5•GPS可以与TD-SCMA合路，也可以新建，建议TD-SCDMA同时覆盖的室分站点GPS与TD SCDMA合路6GPS与TD-SCDMA合路。
TDB18AE+12061升级到TDL(E频段)双模：升级BBU/替换RRU到TDL(E频段）双模：利旧原分布系统升级BBU/替换RRU到TDL(E频段）双模：双通道改造BBU5116+TDRU313升级BBU/RRU到TDL(E频段）双模：利旧原分布系统BBU5116+TDRU313升级BBU/RRU到TDL(E频段）双模：双通道改造BBU5116+TDRU331FAE 升级BBU/RRU到TDL(E频段）双模：利旧原分布系统BBU5116+TDRU331FAE 升级BBU/RRU到TDL(E频段）双模：双通道改造根据集团公司设计原则，TD-LTE 室内分布信源站通信设备负荷参考值如下：，传输和监控设200W BBU RRU BBU 供电BBU 备功耗按200W 计算；宁波LTE 大唐设备功耗单个BBU 功耗最大值小于400W ，单个RRU 功耗最大值约120W 。
BBU 供电：对于独立新建站点，BBU 配套电源单独新建，满足TD-LTE 设站需求；对于共址新建站点，优先考虑扩容改造已有电源系统的方式，满足满足TD-LTE 设站需求。
现有无线设备采用-48V 电源的基站电源设备配置改造原则：（1）TD-LTE 设备应与现有无线设备采用同一套直流系统供电。
如现有电源机架容量能满足新增TD-LTE 设备需求则只需增加整流模块对原开关电源进行扩容；如现有电源机架容量不能满足需TD LTE 设备需求，则只需增加整流模块对原开关电源进行扩容；如现有电源机架容量不能满足需求，则采用更换开关电源的办法解决；对于现有开关电源机架总容量小于300A （不含300A ）的基站，应更换为机架总容量为600A 的开关电源。
TD-LTE ～（2）TD LTE 设备要求采用为32A 63A 的直流分路供电，分路数量按BBU 和RRU 数量进行预留。
基站开关电源的直流配电端子根据各基站的现有情况和需要进行改造。
如现有直流配电端子不能满足新增TD-LTE 设备的需求，或更换配电开关，或增加直流配电箱，直流配电箱的电源应从开关电源架母线排引接。
RRU 供电(4) 当RRU 距BBU 300m (3) 当RRU 距BBU 的线缆长度100300时可根据现(2) 当RRU BBU (1) RRU 供电方案48V 的线缆长度＞300m 时，可根据现场条件考虑如下两种供电方式：单独采用-48V 直为＞100m 且≤300m 时，可根据现场条件考虑如下三种供电方式：使用信号源处的-48V 直流电源RRU 距BBU 的线缆长度≤100m 时，可分为-48V 集中供电，-48V 本地直流供电，～220V 逆变器交流供电。
工程流电源为其供电，为RRU 配置小型开关电源及蓄电池组；若电为RRU 供电，标配的供电电缆不能满足电压降的要求时，可加粗供电电缆线径；线缆数量较多或敷设路由困难时，就近为RRU 48V 用标配的供电电缆从信号源处的－48V 直流器交流供。
程实施中，应根据现场条件，结合RRU 功耗、RRU 数量、RRU BBU ，源设备安装位置受限或RRU 为级联方式时，可采用信源处-48V/～220V 逆变器的交流电供电逆变RRU 单独配置小型-48V 直流电源系统设备；若电源设备安装位置受限或RRU 为级联方式时，-48V/～220V 电源为其供电。
RRU 与BBU 安装距离、电源设备装机位置、线缆敷设难易程度等情况，源为RRU 供电，逆变器要求为N+1 工作方式。
推荐采用第二种方式可采用信源处逆变器的交流电源为RRU 供电，逆变器要求为N+1 工作方式。
推荐采用第三种方式。
确定RRU 供电方案。
方式。
信源建设设计要求-机房设备安装（无线部份）时安装墙体应为水泥墙或砖墙且具有足够的强(1) 挂墙安装方式时，安装墙体应为水泥墙或砖(非空心砖)墙，且具有足够的强度方可进行安装。
设备安装位置应便于线缆布放及维护操作且不影响机房整体美观。
RRU 设备尺寸400×310×121，多采用挂墙安装方式。
设备有挂墙安装和落地机架安装两种方式(2) 落地机架安装方式TD-LTE 设备的集成度较高，BBU 设备尺寸为483（W ）×88（H ）×310（D ），可以在标准的19”机架上安装。
BBU 安装时，上下应该保留1U 的空间用于设备散热。
BBU 的接地由19 英寸标准机柜统一提供即可。
如果采用与现有基站共机房建设原有基站如果有相应的”机架并且有4U 种方式：用与现有基站共机房建设，原有基站如果有相应的19机架，并且有4U 的空间就可以安装TD-LTE 的BBU 设备。
如果是新建基站，则需要一个机位即可满足BBU 设备的安装要求。
TD-LTE 基站设备与机房内其他设备或墙体之间，应留有足够的维护走道空间、设备散热空间，一般空间尺寸暂按下述考虑：基站设备前面板空：大于600mm ；基站设备后面板空：大于100－600mm 。
要求机房至少满足其中一种安装方式。
信源建设设计要求-机房设备安装（电源部份新建）•各站均配置1套交直流供电系统，分别由1台交流配电箱（屏）、1套-48V高频开关组合电源（含交流配电单元、高频开关整流模块、监控模块、直流配电单元）和阀控式蓄电池组组成（数量需计算）。
•各站要求引入一路不小于三类的市电电源，站内交流负荷应根据各基站的实际情况按10kW～30kW考各站要求引入路小类的市电电源站内交流负荷应根据各基站的实情按虑。
•交流配电箱的容量按远期负荷考虑，输入开关要求为100A，站内的电力计量表根据当地供电部门的要求安装。
要求安装•各站蓄电池组的后备时间根据《中国移动浙江公司通信基站动力配套建设指导意见（2012发文）》确定。
