LED光学透镜培训资料解析
LED产品培训资料(好)
5
一、LED基础知识
3.色温：指一个黑体被加热到一定 的温度时开始发出暗红色光，温度 再升高光的颜色变成黄白色、白色、 兰白色，当光源所发出光的颜色和 绝对黑体在某一温度下辐射的颜色 完全相同时，此时黑体的温度为此 光源色温。单位为“开尔文”(K)。 其中低色温，能量分布中，红辐射 相对多，称为“暖光”；如高色温， 能量分布中，蓝辐射比例增多，称 为“冷光”；（暖白2600～3700K、 正白3700～5000K、冷白5000～ 10000K）
11
2 LED商业家居照明产品
12
二、LED商业家居照明
前言 LED商业家居照明主要指室内照明的灯具，其外观精致，是一种照明、修饰于一体的照明产 品。其中包括：LED灯泡、LED日光灯、LED面板灯、LED嵌入灯、LED吸顶灯、LED蜡烛灯、 LED橱柜灯等。
13
二、LED商业家居照明 1）LED灯泡定义、结构工艺、适用范围
20
3 LED户外照明产品
三、LED户外照明产品 1）路灯的定义、结构工艺、适用范围
1.1）路灯，指给道路提供照明功能的灯具，泛指交通照明中路面照明范围内的灯具。LED路 灯本身的特性：光的单向性，没有光的漫射，保证光照效率，有独特的二次光学设计。 1.2）外壳材质多为铝型材，外罩可用PC料制作或玻璃。 1.3）广泛应用于城市道路照明
LED产品培训资料(好)
目录
1
LED基础知识
2
LED商业家居照明产品
3
LED户外照明产品
4
LED景观亮化产品
2
led培训资料
led培训资料一、LED的概念和应用范围LED是指发光二极管（Light Emitting Diode）的简称，是一种能够将电能转成光能的半导体器件。
由于其高效节能、长寿命、环保等优势，LED在各个领域的应用越来越广泛。
1. 室内照明随着LED技术的不断发展，LED灯具的亮度和光色逐渐得到改善，已经成为室内照明的主流选择。
它们不仅能够提供舒适的光线，还能够节约能源和降低维护成本。
2. 商业广告在商业广告中，LED显示屏和灯箱广告成为一种主流的展示方式。
其高亮度和丰富的色彩能够吸引人们的眼球，有效传递广告信息。
3. 汽车照明现代汽车中的大部分灯具已经采用LED技术，包括前大灯、尾灯、制动灯等。
相比传统的车灯，LED车灯具有更高的亮度和更好的可见性，提高了行车安全性。
4. 舞台照明在演唱会、剧院和其他舞台表演中，LED灯光系统被广泛应用。
其丰富的色彩和可编程性，能够为演出创造出独特的视觉效果。
5. 城市亮化许多城市已经开始采用LED照明进行城市亮化工程，如桥梁、建筑物和公共场所的照明。
与传统的照明设备相比，LED能够提供更好的照明效果，同时减少能源消耗。
二、LED培训内容1. LED的基本原理和工作原理LED培训课程的第一部分将介绍LED的基本原理和工作原理。
学员将了解LED是如何将电能转换为光能的，并学习LED的发光机制和相关的物理知识。
2. LED的结构和制造工艺LED培训课程的第二部分将深入介绍LED的结构和制造工艺。
学员将学习LED芯片、封装和外壳的组成，以及相关的制造技术和设备。
3. LED的性能参数和测试方法学员将学习LED的性能参数，如光通量、发光效率和色温等，并了解LED的测试方法和测试设备。
通过这一部分的培训，学员将能够正确评估LED的性能和品质。
4. LED的应用技术和产品开发在这一部分，学员将学习LED在不同领域的应用技术和产品开发。
课程将涵盖LED照明、显示屏、汽车照明等方面的知识，并介绍相关的设计和制造技术。
详解LED用透镜相关知识点

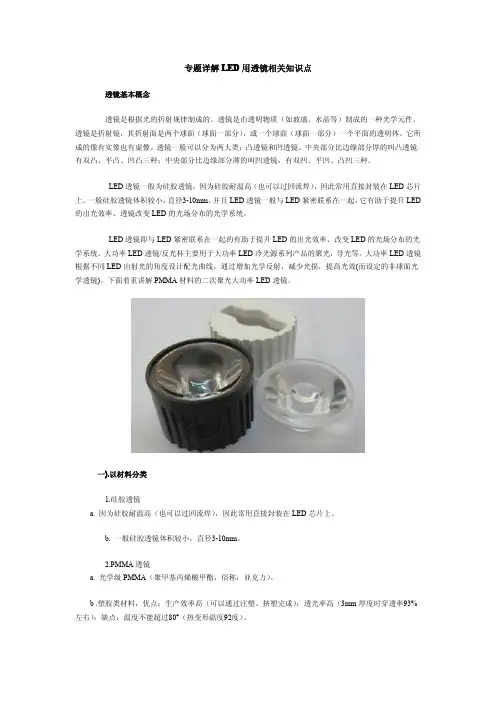

专题详解LED用透镜相关知识点透镜基本概念透镜是根据光的折射规律制成的。
透镜是由透明物质（如玻璃、水晶等）制成的一种光学元件。
透镜是折射镜，其折射面是两个球面（球面一部分），或一个球面（球面一部分）一个平面的透明体。
它所成的像有实像也有虚像。
透镜一般可以分为两大类：凸透镜和凹透镜。
中央部分比边缘部分厚的叫凸透镜，有双凸、平凸、凹凸三种；中央部分比边缘部分薄的叫凹透镜，有双凹、平凹、凸凹三种。
LED透镜一般为硅胶透镜，因为硅胶耐温高（也可以过回流焊），因此常用直接封装在LED芯片上。
一般硅胶透镜体积较小，直径3-10mm。
并且LED透镜一般与LED紧密联系在一起，它有助于提升LED 的出光效率、透镜改变LED的光场分布的光学系统。
LED透镜即与LED紧密联系在一起的有助于提升LED的出光效率、改变LED的光场分布的光学系统。
大功率LED透镜/反光杯主要用于大功率LED冷光源系列产品的聚光，导光等。
大功率LED透镜根据不同LED出射光的角度设计配光曲线，通过增加光学反射，减少光损，提高光效(而设定的非球面光学透镜)。
下面着重讲解PMMA材料的二次聚光大功率LED透镜。
一).以材料分类1.硅胶透镜a.因为硅胶耐温高（也可以过回流焊），因此常用直接封装在LED芯片上。
b.一般硅胶透镜体积较小，直径3-10mm。
2.PMMA透镜a.光学级PMMA（聚甲基丙烯酸甲酯，俗称：亚克力）。
b.塑胶类材料，优点：生产效率高（可以通过注塑、挤塑完成）；透光率高（3mm厚度时穿透率93%左右）；缺点：温度不能超过80°（热变形温度92度）。
3.PC透镜a.光学级料Polycarbonate（简称PC）聚碳酸酯。
b.塑胶类材料，优点：生产效率高（可以通过注塑、挤塑完成）；透光率稍低（3mm厚度时穿透率89%左右）；缺点：温度不能超过110°（热变形温度135度）。
4.玻璃透镜光学玻璃材料，优点：具有透光率高（3mm厚度时穿透率97%）、耐温高等特点；缺点：体积大质量重、形状单一、易碎、批量生产不易实现、生产效率低、成本高等。
LED光学知识2021年更新版
LED光学知识2020.121提纲1.发光角度的概念；2.道路照明中的一些常见术语；3.光源、光学结构、光学指标之间的关系；4.实现控光的几种典型方式；5.道路照明的配光类型；6.透镜的材质介绍及其透光率；7.SHINE常用透镜类型;01Part one发光角度的概念定义：LED灯具的发光角度，一般也称为光束角，指LED产品点亮后发光范围的大小。
◇CIE（国际照明委员会）建议光束角为50%最大光强的矢径夹角。
（默认以CIE为标准）◇IES（北美照明工程协会）则建议光束角为10%最大光强的矢径夹角举例：以下发光角度为64.9°02Part two道路照明中的一些常见术语➢城市道路分为快速路、主干路、次干路、支路、居住区道路。
快速路，是指双向行车道、中央设有分隔带、进出口全部采用立体交叉控制，为城市中大量、长距离和快速交通服务。
主干路，连接城市各主要分区的干路，采取机动车与非机动车分隔形式，如三幅路或四幅路。
次干路，与主干路结合组成路网起集散交通作用的道路。
支路，次干路与居住区道路之间的连接道路一、道路的分类居住区路，居住区内的道路及主要供行人和非机动车通行的街巷。
按照灯杆长度主要分为：常规照明，高杆照明。
常规照明灯具安装在高度通常为15m 以下的灯杆上，按一定间距有规律地连续设置在道路的一侧、两侧或中间分车带上进行照明的一种方式。
采用这种照明方式时，灯具的纵轴垂直于路轴，使灯具所发出的大部分光射向道路的纵轴方向。
高杆照明一组灯具安装在高度等于或大于20m 的灯杆上进行大面积照明的一种照明方式。
➢灯按是否截光，把灯具分为以下四类：•全截光型灯具full cut-off luminaire（符合所有国家）•截光型灯具cut-off luminaire（巴西市场的门槛）•半截光型灯具semi-cut-off luminaire（竞标最低要求）•非截光型灯具non-cut-off luminaire➢Full cut-offA luminaire light distribution wherezero candela intensity occurs at or above an angle of 90°above nadir.100 (10 percent) at or above a vertical angle 80°above nadir. This applies to all lateral angles around the luminaire.A luminaire light distribution where the can-dela per 1000 lamp lumens does not numerically exceed 25 (2.5 percent) at or above an angle of 90°above nadir.100 (10 percent) at or above a vertical angle 80°above nadir. This applies to all lateralangles around the luminaire.A luminaire light distribution where the candela per 1000 lamp lumens does not numerically exceed 50 (5 percent) at or above an angle of90°above nadir.200 (20 percent) at or above a vertical angle 80°above nadir. This applies to all lateral anglesaround the luminaire.A luminaire light distribution where there is no candela limitation in the zone abovemaximum candela.四、维护系数maintenance factor定义：在照明装置使用一定时期之后，在规定表面上的平均照度或平均亮度与该装置在相同条件下新安装时在同一表面上所得到的平均照度或平均亮度之比。
LED灯具基础知识培训(培训资料)
光效
指灯具消耗单位电能所发出的光通 量，单位是流明/瓦（Lm/W）， 用于衡量LED灯具的节能性能。
发光角度
指LED灯具发光强度的空间分布角 度，一般分为窄角、中角、宽角等 ，影响灯具的照明范围和均匀度。
色温、显色指数等视觉性能参数
色温
指灯具发出光线的颜色倾向，以 绝对温度K为单位表示，分为暖 白、正白、冷白等，影响照明环
国内外法规标准差异
对比分析国内外LED灯具法规标准在 技术要求、测试方法、标识要求等方 面的差异，帮助企业更好地应对国际 贸易壁垒。
产品认证体系及其重要性
产品认证体系介绍
详细介绍国内外LED灯具产品认证体系，如中国质量认证中心（CQC）的LED照明产品认 证、美国保险商试验所（UL）的LED灯具安全认证等。
REPORTING
LED灯具定义与分类
定义
LED灯具是一种利用发光二极管 （LED）作为光源的照明设备， 具有高效、节能、环保、寿命长 等优点。
分类
根据使用场合和功能，LED灯具 可分为室内照明、室外照明、景 观照明、特殊照明等类型。
LED灯具发展历程
早期阶段
20世纪60年代，LED诞生，但早期 LED只能发出微弱的红光，且价格昂 贵，主要应用于指示灯等领域。
LED封装的主要作用
保护芯片不受外界环境的影响，同时提供合适的电气连接 和光学特性，使LED灯具能够正常工作并发挥最佳性能。
LED封装的主要类型
包括引脚式封装、表面贴装式封装、功率型封装等，以及 这些封装类型的优缺点和适用范围。
LED封装技术的发展趋势
随着LED技术的不断进步，封装技术也在不断发展，如新 型材料的应用、封装结构的优化等，以提高LED灯具的性 能和降低成本。
LED照明基础知识培训资料
LED照明基础知识培训资料目录一、LED照明概述 (2)1.1 LED的定义与特点 (2)1.2 LED照明的发展历程 (3)1.3 LED照明的应用领域 (4)二、LED照明原理 (6)2.1 LED的基本工作原理 (7)2.2 LED的光源结构 (8)2.3 LED的发光效率与性能参数 (9)三、LED照明器件 (10)3.1 LED灯珠的种类与规格 (11)3.2 LED驱动器的作用与选择 (13)3.3 LED照明的散热与防水设计 (15)四、LED照明系统 (16)4.1 LED照明系统的组成与功能 (17)4.2 LED照明系统的控制方式 (19)4.3 LED照明系统的调光与调色技术 (20)五、LED照明设计与案例分析 (21)5.1 LED照明设计的步骤与方法 (23)5.2 LED照明案例分析 (24)5.3 LED照明设计的实际应用案例 (25)六、LED照明标准与认证 (27)6.1 LED照明相关的国际标准与国内标准 (28)6.2 LED照明产品的认证体系 (29)6.3 LED照明行业的政策法规 (31)七、LED照明发展趋势与挑战 (32)7.1 LED照明的未来发展趋势 (33)7.2 LED照明面临的挑战与机遇 (34)7.3 LED照明产业的可持续发展路径 (35)一、LED照明概述随着科技的不断发展，人们对于照明设备的需求也在不断提高。
传统的照明设备如白炽灯、荧光灯等在节能、环保、寿命等方面存在诸多不足。
而LED(Light Emitting Diode)照明作为一种新型的照明技术，因其具有高效、长寿命、无污染等优点，逐渐成为照明市场的主流产品。
本培训资料将对LED照明基础知识进行详细介绍，帮助大家了解LED照明的基本原理、性能特点、应用领域以及市场前景等方面的内容。
1.1 LED的定义与特点LED（Light Emitting Diode），即发光二极管，是一种能将电能转化为光能的半导体器件。
LED培训资料之完整版PPT精选课件
卤钨灯
普通荧光灯 三基色荧光灯 紧奏型荧光灯
25
70 93 60
100
70 80-98 85
3000
全系列 全系列 全系列
2000-5000
10000 12000 8000
高压汞灯
金属卤灯物灯 高压钠灯 低压钠灯 高频无极灯 LED
50
75-95 100-120 200 50-70 70~140
45
注：①如果是高压输入的话，整个产品的功率还以LED灯板的功率除以电源 的转换效率； ②大功率LED在多颗串接之后，在恒流（高电流350/700mA）输入时瞬间产 生的电压峰值易冲击烧坏灯珠。所以使用此类产品时注意先接低压部分，再 . 接高压部份。
16
5、LED与传统光源发光对比：
光源种类 白炽灯 光效（lm/w） 15 显色指数（Ra） 100 色温（K） 2800 平均寿命（G） 1000
•
照度
照度(Luminosity)指物体被照亮的程度，采用单位面积所接受的光 通量来表示，表示单位为勒克斯(Lux,lx) ，即 lm/m2 。 1 勒克斯等 于 1 流明(lumen,lm)的光通量均匀分布于 1m2 面积上的光照度。 照度是以垂直面所接受的光通量为标准 。
•
•
色温
将一标准黑体（例如铁）加热，温度升高至某一程度时颜色开始 由红->浅红->橙黄->白->蓝白->蓝，逐渐改变，利用这种光色变化 的特征，某光源的光色与黑体在某一温度下呈现的光色相同时，我 们将黑体当时的绝对温暖称为该光源的色温度，单位 K
草帽头、子弹头 食人鱼 3020 3528 5050 20（18） 20（18） 20（18、20） {三芯：18*3} 20*3（18*3） 50*3 350 CREE NICHIA (219) 700 350 2.8-3.4 3.0-3.4 0.065 {0.2} 0.2 0.5 1(1.2) 3(2.38) 1 4-5; 6-7, {17) 17 40 70-80 *1.6 140
LED培训资料大全 (公司内部培训资料)
本文由lifeng513513贡献pdf文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
1.什么是 LED 答:LED 是英文 Light Emitting Diode,即发光二极管,是一种半导体固体发光器件，它是利用固体半导体芯片作为发光材料,当两端加上正向电压,半导体中的载流子发生复合引起光子发射而产生光.LED 可以直接发出红、黄、蓝、绿、青、橙、紫、白色的光. 1962 年，GE、Monsanto、IBM 的联合实验室开发出了发红光的磷砷化镓（GaAsP）红光半导体化合物；1968 年可见光 LED 步入商业化发展进程，此时 LED 的发光效率仅为0.1LM/W，1994 年中村秀二发明第一支蓝色 LED，1968 年，中科院长春物理所研制开发了国内第一只 LED，我国从此进入半导体产业。
2.LED 的发光机理和工作原理半导体发光二极管是由P 型半导体形成的P 层和N 型半导体形成的N 层，以及中间的由双异质结构成的有源层组成，有源层是发光区，利用外电源向PN结注入电子，在正向偏压作用下，N 区的电子将向正方向扩散，进入有源层，P 区的空穴也将向负方向扩散，进入有源层，电子与空穴复合时，将产生自发辐射光，因其使用的材料不同，其二极管内中电子、电洞所占的能阶也有所不同，能阶的高低差影响结合后光子的能量而产生不同波长的光，也就是不同颜色的光，如红、橙、黄、绿、蓝或不可见光等。
3.半导体照明产品链图4.LED 的基本照明术语光通量：符号Φ，单位流明 Lm,说明发光体每秒种所发出的光量之总和，即光通量光强：符号 I，单位坎德拉 cd，说明发光体在特定方向单位立体角内所发射的光通量照度：符号 E，单位勒克斯 Lm/m2，说明发光体照射在被照物体单位面积上的光通量亮度：符号 L，单位尼脱 cd/m2，说明发光体在特定方向单位立体角单位面积内的光通量光效：单位每瓦流明 Lm/w，说明电光源将电能转化为光的能力，以发出的光通量除以耗电量来表示平均寿命：单位小时，说明指一批灯泡至百分之五十的数量损坏时的小时数经济寿命：单位小时，说明在同时考虑灯泡的损坏以及光束输出衰减的状况下,其综合光束输出减至一特定的小时数。
LED及光学技术培训
珠宝照明
铂金的提炼难度更高，更稀少，色泽比黄金显得 高贵冷艳，所以其价位更高。而对于铂金往往采 用射灯方式，采用高色温的冷白光更能展现铂金 和钻石的冷艳光辉。7000-8000（冷白光用于钻石、 铂金、银器、水晶照明，照度2这类珠宝饰品，其卖点主要是 温润柔和。所以这类产品的光照照度不需太高， 700—1000lx即可。色温选择以4200K为主。若采 用金卤灯，则柜台内建议摆放几杯水吸收热量。
可变焦隐形眼镜设计
平面镜及应用
平面镜偏转： 平面镜重要性质之一，以一定方向的光线入射到平面镜，平面镜摆 动a角，反射光线将有2a的摆角。
应用：测量微小角度和位移。
平面镜及应用
平面镜多次反射在二维高精度平面检测
准直扩束器原理及应用
激光器输出的光为高斯光束，在实际使用时，往往需要实现准直和扩
束，进一步压缩发散角和扩大光斑尺寸
扩束镜是能够改变激光光束直径和发散角的组件。从光源发出的光束具有一 定的发散角，可以通过扩束镜的调节使光束变为准直（平行）光束，才能获 得细小的高功率密度光斑。它有以下方法可以实现扩束： 1) 棱镜扩束法 2) 透镜扩束法
准直扩束器原理及应用
散光透镜-LED电视
矩形光斑透镜
光效
散射损失 玻璃的散射损失主要发生在复合玻璃中，由于玻璃内部存在一些能使光改
光学扩展量
问题解释1：LED是一个面光源，同时朗伯体分布，当通过透镜后， 希望光束尽可能的小，这时，透镜就要求尺寸要大，否则光的利用 率就会下降。
光学扩展量
问题解释1：LED是一个面光源，同时朗伯体分布，当通过反射镜后， 希望光束尽可能的小，实现远距离照明，反射镜就要求尺寸要大。
人与太阳
人的规律
dU n2 cosddA
LED的光学设计知识以及应用
LED照明光学系统具体分析
反射杯的光学分析： 我们常见的反射杯有两种，如下图所示：
平面型
曲面型
反射杯的形状和开口大小直接影响到整个系统的出光角度即光强分布曲线。 我们通过光线的反射定律很容易就能判断出一个光源经过反射杯后大概的出 光情况。我们举几个例子看一下，下面几个图是同一光源的相同的三条光线 经过不同反射杯后的出光情况。
背光源光学系统的具体分析
（2）如果导光板为一楔行板，且不做任何处理，假设有三条光线由导光板 内射出，在分界面上红色和绿色光线的入射角都小于Im，而蓝色光线入射角 大于Im，那么根据反射定律和折射定律我们就可以得到这三条光线传播路 径，如下图所示，红，绿光线都可以直接折射出导光板，而蓝色光线经过几 次反射后最终也可以射出。
LED照明光学设计案例（1）
用我们前面模拟的光源，再加一个反射杯做一个实际应用的模拟。我们的要求是LED光 源在加上反射杯后能在一米远处呈现一个比较均匀的光斑，光斑的直径在150mm左 右。 我们先看一下模拟结果
LED照明光学设计案例（2）
从上面模拟出的数据可以看出，最后的结果基本符合要求，但还存在 问题： （1）光源发出30000条光线，但在接受屏上只有11799条光线，这 说明还有很多光线并没有到接受屏上； 解决方法：我们希望尽可能多的把光线集中到接受屏上，那就要使整 个系统的发光角度变小。右下角是光强分布图，我们要做的就是把半 值角再减小，光线更集中。 具体方法： （1）改变光源的位置 （2）更换光源 （3）更换反射杯 （4）增加透镜
光学设计基础知识
－主要针对LED封装、LED照明以及背光源
CHOUCHOUYU 2008.4.28
光学设计理论知识
光具有波动性和粒子性，但在应用光学的范围内，光是作 为波动来讲的，它具有波动的一切特性，比如波长、频 率、以及传播速度等。(光波的传播速度ν=c/n) 在后面的讨论中，我们常用“光线”一词，这是一个几何概 念，只是指出光波向空间传播的方向而已。一些光线的集 合就称为光束。 光线的基本性质即几何光学的基本定理：
LED灯具知识培训资料
利用特殊的光学元件和设计，实 现LED灯具的特殊光照效果，如
渐变、动态等。
CHAPTER 05
LED灯具生产工艺与质量控制
生产工艺流程简介
工艺流程概述
简要介绍LED灯具的生产工艺流 程，包括设计、原材料准备、加 工、装配、测试和包装等环节。
关键工艺步骤
详细阐述每个关键工艺步骤的操 作要点和注意事项，如焊接、固
总结与展望
本次培训内容回顾总结
LED基本原理与特性
深入了解了LED的发光原理、颜色混合、光效及热特性等基础知识。
灯具设计与应用
掌握了LED灯具设计的关键要素，包括光学设计、热设计、电气设计 等，并了解了不同应用场景下的灯具选择与设计要点。
照明质量与评价
学习了照明质量评价的标准和方法，了解了如何优化照明环境，提高 视觉舒适度和照明效率。
01
线性驱动电源
通过线性调节器调整输出电压或电流，实现LED的稳定驱动。具有简单、
低成本等优点，但效率相对较低。
02
开关型驱动电源
采用开关管进行高速开关，通过变压器实现电压升降和隔离。具有高效
率、高可靠性等特点，广泛应用于大功率LED照明领域。
03
脉冲宽度调制（PWM）驱动电源
通过改变脉冲信号的宽度来控制LED的亮度。具有调光范围广、调光平
国家标准 各国针对LED灯具制定的国家标准，如中国的 GB/T 24908-2014《普通照明用LED模块性能要 求》、美国的ENERGY STAR等。
行业标准 不同行业或领域对LED灯具的特殊要求而制定的 标准，如道路照明、室内照明等。
常见检测项目和方法介绍
光通量和光效检测 使用积分球等光度测量设备，测量 LED灯具的总光通量和光效。
LED培训资料
3
LED根据应用场景可分为普通LED、高功率LED 、红外LED等。
LED的发光原理和特点
LED的发光原理是当加正向电压时即P型半导体和N型 半导体之间加上正向电压时。即P型半导体和N型半导 体之间加上正向电压时。电子和空穴在半导体中流动 LED冷光源具有无热辐射的特点，特别适合对温度敏感 的区域。
主要参数
输入电压范围、输出电压、输出电流、功率因数、EMC滤波器等。
LED驱动电源的选择和应用
选择原则
根据使用场合、灯具样式、LED灯珠功率等因素来选择合适的LED驱动电源。
应用场景
LED驱动电源广泛应用于城市照明、商业照明、工业照明、道路照明等领域。在 选择LED驱动电源时，需要根据使用场合的不同特点，选择合适的型号和规格。
LED显示屏的应用
LED显示屏广泛应用于广告、传媒、教育、体育、娱乐等领域，可以用于广告 宣传、信息发布、舞台背景、视频播放等场景。
05
LED的发展趋势和未来前景
LED的发展历程和趋势
01
LED技术的起源可以追溯到20世纪60年代，但真正实现商业化应用是在20世纪 90年代初。
02
LED技术的发展经历了多个阶段，从最初的红色LED到现在的全彩LED，从最初 的指示应用到现在的照明和显示领域。
LED相关认证和标准
LED产品认证
LED产品需要通过相关的认证才能够进入 市场，常见的认证有CE认证、UL认证、 FCC认证等。
VS
LED标准
LED行业标准包括国际标准和地方标准， 其中ISO标准是国际上最常用的LED标准 之一，包括ISO 11948、ISO 11949等。 此外，各个国家和地区也有自己的LED标 准，如美国的ANSI C78.377、欧洲的EN 60064-1等。
(整理)LED灯具内部培训资料.
光学术语光通量光通量, 是指光源发射并被人眼接收的能量总和，单位：流明（Lm ）。
它等于单位时间内某一波段的辐射能量和该波段的相对视见率的乘积。
由于人眼对不同波长光的相对视见率不同，所以不同波长光的辐射功率相等时，其光通量并不相等。
光强一般来讲，光线都是向不同方向发射的，并且强度各异，可见光在某一特定方向内所发射的强度（光通量）就叫光强，单位：坎德拉（cd）。
照度照度(Luminosity)指物体被照亮的程度，采用单位面积所接受的光通量来表示，单位:勒克斯(Lx) ，即Lm/m2 。
1 勒克斯等于 1 流明(lLm)的光通量均匀分布于1m2 面积上的光照度。
照度是以垂直面所接受的光通量为标准。
色温将一标准黑体（例如铁）加热，温度升高至某一程度时颜色开始由红->浅红->橙黄->白->蓝白->蓝，逐渐改变，利用这种光色变化的特征，某光源的光色与黑体在某一温度下呈现的光色相同时，我们将黑体当时的绝对温暖称为该光源的色温度，单位：K。
暖白：2800-3300K ; 商业白：4000-4500K；正白（冷白）：5500-6000K波长光的色彩强弱变化是可以通过数据来描述的，这种数据叫波长。
单位为nm.可见光的波长范围为380-780nm。
红：630-780nm 橙：600-630nm 黄：570-600nm绿：500-570nm 青：470-500nm 蓝：420-470nm紫：380-420nm光效电光源将电能转化为光的能力，以发出的光通量除以耗电量来表示，单位每瓦流明(Lm/w).显色性光源对于物体颜色呈现的程度称为显色性，通常也叫做显色指数（Ra）。
光源对物体颜色呈现的程度称为显色性，也就是颜色的逼真程度，显色性高的光源对颜色的再现较好，我们所看到的颜色也就较接近自然原色，显色性低的光源对颜色的再现较差，我们所看到的颜色偏差也较大。
什么是LED？LED（Lighting Emitting Diode）即发光二极管，是一种半导体固体发光器件。
LED入门培训资料
LED入门培训资料一、LED 简介LED 即发光二极管，是一种能够将电能转化为光能的半导体器件。
它具有节能、环保、寿命长、体积小、响应速度快等诸多优点，在照明、显示、指示等领域得到了广泛的应用。
LED 的核心部分是一个由半导体材料制成的芯片，芯片的两端分别连接着正负极。
当电流通过芯片时，电子和空穴在半导体材料中复合，释放出能量，从而产生光。
二、LED 的工作原理LED 的工作原理基于半导体的特性。
在半导体材料中，存在着导带和价带。
当施加正向电压时，电子从价带跃迁到导带，与空穴复合，释放出光子。
这个过程中，半导体材料的能带结构和杂质浓度等因素决定了 LED 发出光的波长和颜色。
不同的半导体材料可以制造出不同颜色的 LED。
例如，氮化镓（GaN）材料常用于制造蓝光和绿光 LED，而砷化镓（GaAs）材料则常用于制造红光 LED。
通过对材料的组合和掺杂，可以实现更丰富的色彩。
三、LED 的优点1、节能高效LED 具有极高的电光转换效率，相比传统的白炽灯和荧光灯，能够节省大量的电能。
2、长寿命LED 的使用寿命可达数万小时，远远超过传统照明灯具。
3、环保LED 不含汞等有害物质，对环境友好。
4、快速响应LED 的响应时间极短，可以实现高频闪烁和快速开关。
5、体积小、坚固耐用LED 体积小、重量轻，不易损坏，适应各种恶劣环境。
四、LED 的分类1、按颜色分类可分为单色 LED（如红、绿、蓝、白等）和多色 LED（如 RGB 三色 LED）。
2、按功率分类分为小功率 LED（一般在 006W 以下）、中功率 LED（006W 05W）和大功率 LED（05W 以上）。
3、按封装形式分类常见的有直插式、贴片式、COB 封装等。
五、LED 的应用领域1、照明领域LED 已逐渐成为室内外照明的主流，如家庭照明、商业照明、道路照明等。
2、显示领域广泛应用于显示屏，如户外大屏幕、手机屏幕、电脑显示器等。
3、指示领域用于各种指示灯，如交通信号灯、汽车指示灯、电器指示灯等。
- 专题详解LED用透镜相关知识点
专题详解LED用透镜相关知识点透镜基本概念透镜是根据光的折射规律制成的。
透镜是由透明物质（如玻璃、水晶等）制成的一种光学元件。
透镜是折射镜，其折射面是两个球面（球面一部分），或一个球面（球面一部分）一个平面的透明体。
它所成的像有实像也有虚像。
透镜一般可以分为两大类：凸透镜和凹透镜。
中央部分比边缘部分厚的叫凸透镜，有双凸、平凸、凹凸三种；中央部分比边缘部分薄的叫凹透镜，有双凹、平凹、凸凹三种。
LED透镜一般为硅胶透镜，因为硅胶耐温高（也可以过回流焊），因此常用直接封装在LED芯片上。
一般硅胶透镜体积较小，直径3-10mm.并且LED透镜一般与LED紧密联系在一起，它有助于提升LED的出光效率、透镜改变LED的光场分布的光学系统。
LED透镜即与LED紧密联系在一起的有助于提升LED的出光效率、改变LED的光场分布的光学系统。
大功率LED透镜/反光杯主要用于大功率LED冷光源系列产品的聚光，导光等。
大功率LED透镜根据不同LED出射光的角度设计配光曲线，通过增加光学反射，减少光损，提高光效（而设定的非球面光学透镜）。
下面着重讲解PMMA材料的二次聚光大功率LED透镜。
专题详解LED用透镜相关知识点一）、以材料分类1、硅胶透镜a、因为硅胶耐温高（也可以过回流焊），因此常用直接封装在LED芯片上。
b、一般硅胶透镜体积较小，直径3-10mm.2、PMMA透镜a、光学级PMMA（聚甲基丙烯酸甲酯，俗称：亚克力）。
b、塑胶类材料，优点：生产效率高（可以通过注塑、挤塑完成）；透光率高（3mm厚度时穿透率93%左右）；缺点：温度不能超过80°（热变形温度92度）。
3、PC透镜a、光学级料Polycarbonate（简称PC）聚碳酸酯。
b、塑胶类材料，优点：生产效率高（可以通过注塑、挤塑完成）；透光率稍低（3mm 厚度时穿透率89%左右）；缺点：温度不能超过110°（热变形温度135度）。
4、玻璃透镜光学玻璃材料，优点：具有透光率高（3mm厚度时穿透率97%）、耐温高等特点；缺点：体积大质量重、形状单一、易碎、批量生产不易实现、生产效率低、成本高等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1，角度问题 我们的洗墙灯透镜实测角度和标称角度相差太大，比7*80,10*60的永明亮透镜实测只有15*43,16*45. 建议实测后重新命名。命名一般都是以半光强角度命名的，这样避免给业务和生产带来不必要的麻烦。 2，余光问题 小角度余光相对来说比较多，在洗墙灯与墙面距离相对较大时，会造成暗斑位置泛黄。 3，RGB混光问题 在输出为白光时，灯具两端和底部的墙面颜色会泛红或者泛蓝，也就是混光效果不好，这是全彩洗 墙灯条纹透镜都会遇到的问题。
LED二次光学透镜 知识培训
LED二次光学透镜
一、何为LED二次光学透 镜 透镜是根据光的折射和反射规律，由透明物质（如玻璃、水晶、塑胶等）制成的表面为
球面一部分的光学元件。LED二次光学透镜就是对灯珠或贴片光源（一次光学）进行再分 配。
二、LED二次光学透镜分类
1、按材料常见的有玻璃透镜、塑料透镜（亚克力PMMA透镜和PC透镜）和硅胶透镜 2、按外观常见的有TIR透镜、凸透镜、花生米透镜等 3、按应用场景可分为：洗墙灯透镜、射灯透镜、TV透镜、路灯透镜、舞台灯透镜、车灯透镜 室内照明透镜等等 我司主要用单颗的洗墙灯透镜和射灯透镜
与普通条纹透镜，出光效率相对要低3~5个百分点，偏光方向余光显得更多，其优势是洗墙暗斑会比普 通的透镜要小，出光利用率更高
三、通过光强线判定光斑
红线和蓝线之间有间隙，就能知道光斑不是圆形，蓝线底部有长长的尾巴，说明蓝线即小角度 方向有很多余光，即看起来来光斑会分层。 光强曲线尾巴即过度区越短，那么光斑得副斑就 越小，这也是评价一款透镜光效好坏的点。 光强曲线如果过度不均匀，那光斑就会出现亮条纹， 与暗条纹交错。
灯具透镜使用小结
透镜光学知识
EXC-LIGHTING
一、LED发光光束度
LED照明光源一般都是近朗伯型发光，即发光角度在120度左右。特殊的场景照明有80的光 束角等等。例：以下为LUMILEDS 3030 光源
直角坐标
极坐标
二，透镜控光光束角
透镜控光光束角（通常说为透镜角度）即对光源发出的光的强度进行再次分配所表现出来的值。透 镜光束角有角和半角。 全角即发散角，就是离最大光强点最远的两个10%的最大光强值所对应的点之间的夹角。 半角即半光强角度，就是离最大光强点最远的两个50%的最大光强值所对应的点之间的夹角。常规 说透镜角度都是说的透镜的半光强角度。 相同照射距离下发散角的大小决定灯具光斑的大小，所以发散角是考量一个透镜聚光能力的强弱值，
4、中角度 此类透镜光分布效果介于聚光透镜和大角度透镜之间，表面一般都会 珠面或者四边形、六边形鳞甲。
5、椭圆角度 椭圆透镜的光分布表现为某个轴向光分布非常的宽，而另一个轴向则 为细小光角度。主要应用在户外洗墙灯等
常见洗墙灯TIR透镜
无偏光条纹透镜 偏光条纹透镜
6、大角度 这类透镜属于大角度范畴，从40°到80°中间再细分为多个角度档次， 角度越大意味着光分布就越广。透镜有比较粗糙的漫反射表面。
2、柔和聚光
与真正聚光透镜对比，柔和聚光透镜最大不同就是表面做了柔光处理（比如晒纹、磨砂）， 从而取得了更好的光质量分布，即光斑比较均匀，不过它的cd/lm相对低一些，角度也会 稍宽一些。
3、扩散聚光 此类透镜光分布是最平滑的，cd/lm取得的峰值光强比柔和聚光透镜稍 低一些，但两者角度差不多。它的表面是扩散面处理，混光效果会更 好，相比炫光控制效果也会更佳。
三、透镜材质优缺 点
1、硅胶透镜； a.因为硅胶耐温高(也可以过回流焊),因此常用直接封装在LED芯片上；b.一般硅胶 透镜体积较 小,直径3-10mm； 2,PMMA透镜 a.光学级PMMA(聚甲基丙烯酸甲酯,俗称：亚克力)b.塑胶类材料,优点：生产效率高(可以通过注 塑完成)；透光率高(3mm厚度时穿透率93%左右)；缺点：耐温70%(热变形温度90度,为了配合 PMMA所能承受的温度范围,采用PMMA灯罩 时往往必须考虑增加光源和灯罩的距离或是降低光源 的输出功率)； 3、PC透镜 a.光学级尼龙料Polycarbonate(简称PC)聚碳酸酯b.塑胶类材料,优点：生产效率高(可以通过注 塑完成)；耐温高(130度以上)；缺点：透光率稍底(87%)； 4、玻璃透镜 光学玻璃材料,具有透光率高(97%)耐温高等特点,缺点：易碎、非球面精度不易实现、生产效率 低、成本高等。
光束角的读取
一般都是在X-Y坐标系即直角坐标系中读取，X轴一般都是角度值，Y轴一般都是光强值。直角坐标 系中读数直观易读。而极坐标中读数相对麻烦，且读出的角度不准。 例：见下图
X-Y线性坐标中红线上两个半光强点之间的夹角22.5x2=45.0,蓝线两个半光强点为7.5x2=15.所以就能得 到这个图中的半光强角度是15*45。10%的光强角度和50%的光强角度读法一样
五、TIR透镜光束角的类型
1.真正聚光（-RS） 2.柔和聚光（-SS） 3.扩散聚光（-D） 4.中角度（-M） 5.椭圆角度（-O） 6.大角度（-W/-WW/-WWW）
1、真正聚光
这类透镜是最聚光的，取得高的cd/lm(峰值光强),但也会导致缺失部分混光性能，白光光 斑边缘多数会泛黄或泛蓝。这类透镜很容易辨认，一般都是表面晶莹通透、光滑，，部分 还可能是中空。 一般多用在户外照明中。如射灯
二，普通透镜
1，光斑问题 没有加屋面或者珠面的小角度8°、12°、15°透镜光斑都不怎么理想，光斑边缘有明暗交错的条纹， 正白光时边缘会泛黄。大角度30°、45°、60°有的光斑中心区域有点暗。 2，角度问题 小角度标称角度和实测角度相差3~5度，大角度60°标称角度比实测要小3-5度。
三，偏光条纹透镜
四、透镜应用分类
1.一次透镜 a.直接封装（或粘合）在LED芯片支架上，与LED成为一个整体； b.LED芯片一般发光角度为120°，也有160°140°90°60°等角度；
2.二次透镜
a.与LED是两个独立的物体，两者互相配合使用，密不可分； b.作用：将LED灯珠的大角度光（一般90~120°） 再次汇聚成5~175°任意角
