贴片元件的焊接步骤

贴片元件的焊接步骤

贴片元件的焊接步骤
贴片元件的焊接步骤:
1、预处理:检查焊接走线是否正确,选择适当的焊料,线路面是
否干净。

2、定位置热:将贴片元件固定在定位器上,由机械装置精确定位,以及所需热量的控制,确保在贴片元件中心位置进行焊接。

3、焊接:将贴片元件的底部贴合在PCB电路板上,利用焊接头的
热能将其焊接起来。

4、吹风清理:吹掉焊料的尘埃,保证PCB电路板的清洁度,以及
良好的焊点质量。

5、复查:使用显微镜仔细检查焊接质量,确保贴片元件的质量。

6、加固:将焊接完的贴片元件固定在PCB电路板上,以防止其受
冲击的破坏,保证其安全可靠。

7、保护:使用导热胶或导热垫将其集成,以减少焊接处受到高温、湿气、震动等影响的几率。

8、测试:测试贴片元件的性能,确保其可靠性和可操作性。

9、清理:将贴片元件清理干净,避免焊料和杂质的污染。

10、储存:将清洁的贴片元件储存在遮光、湿度恒定、温度恒定
的环境中,储存完毕后,打包成标准样品进行发货。

贴片焊接电阻的方法

贴片焊接电阻的方法

贴片焊接电阻的方法1. 简介贴片焊接是一种常用的电子元件连接技术,广泛应用于电子产品的制造过程中。

贴片焊接电阻是常见的被动元件之一,用于控制电路中的电流和电压。

本文将介绍贴片焊接电阻的方法,包括选型、准备工作、焊接步骤等。

2. 选型在进行贴片焊接电阻之前,首先需要选择适合的电阻器。

根据设计要求和性能指标,选择合适的阻值、功率和尺寸。

常见的尺寸有0402、0603、0805等,其中数字表示长宽比例(单位为0.01英寸)。

对于小功率应用,通常选择0402或0603尺寸;对于高功率应用,则需要选择更大尺寸。

3. 准备工作在进行贴片焊接之前,需要准备以下工具和材料: - 焊锡膏:用于提供焊接所需的锡; - 焊锡丝:用于补充或修复焊点; - 钢网:用于印刷焊锡膏; - 焊台:提供稳定加热和支撑电路板的平台; - 焊台温度计:用于监测焊台温度; - 镊子:用于夹持电阻器; - 镊子支架:用于固定镊子。

此外,还需要准备一块干净的电路板,并确保其表面没有污垢或杂质。

4. 焊接步骤下面是贴片焊接电阻的一般步骤: 1. 打开焊台电源,设置合适的温度。

通常在150°C至300°C之间。

2. 将钢网放置在焊台上,并将焊锡膏涂抹在钢网上。

3. 将电路板放置在焊台上,调整好位置。

4. 使用镊子夹持选定的电阻器。

5. 将夹持的电阻器对准预定位置,轻轻放置到焊锡膏上。

6. 使用热风枪或其他适当工具加热焊锡膏,使其熔化。

7. 等待一段时间,直到焊锡膏冷却并固化。

8. 检查焊点是否均匀且充分覆盖电阻器引脚。

如果有缺陷,可以使用焊锡丝进行修复。

9. 使用万用表或其他测试设备检查焊接质量。

5. 注意事项在进行贴片焊接电阻时,需要注意以下事项: - 焊台温度不宜过高,以免损坏电路板或电子元件。

- 使用镊子时要轻柔并避免过度施力,以免损坏电阻器引脚。

- 在焊接过程中要保持良好的通风环境,避免吸入有害气体。

贴片式元器件的焊接技巧,详细教程

贴片式元器件的焊接技巧,详细教程

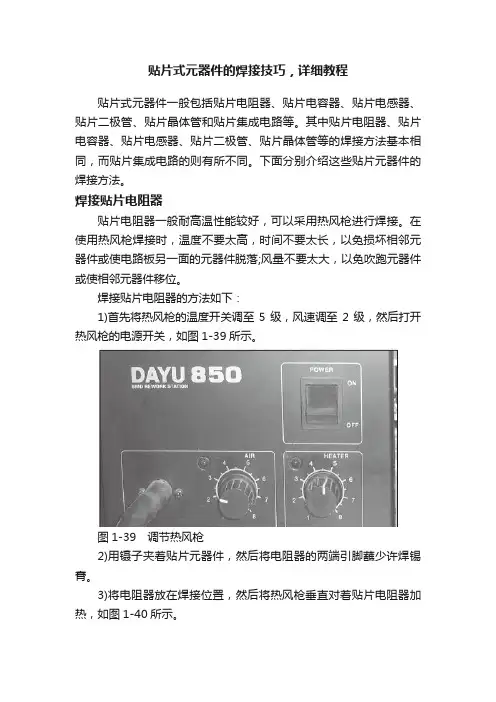

贴片式元器件的焊接技巧,详细教程贴片式元器件一般包括贴片电阻器、贴片电容器、贴片电感器、贴片二极管、贴片晶体管和贴片集成电路等。

其中贴片电阻器、贴片电容器、贴片电感器、贴片二极管、贴片晶体管等的焊接方法基本相同,而贴片集成电路的则有所不同。

下面分别介绍这些贴片元器件的焊接方法。

焊接贴片电阻器贴片电阻器一般耐高温性能较好,可以采用热风枪进行焊接。

在使用热风枪焊接时,温度不要太高,时间不要太长,以免损坏相邻元器件或使电路板另一面的元器件脱落;风量不要太大,以免吹跑元器件或使相邻元器件移位。

焊接贴片电阻器的方法如下:1)首先将热风枪的温度开关调至5级,风速调至2级,然后打开热风枪的电源开关,如图1-39所示。

图1-39 调节热风枪2)用镊子夹着贴片元器件,然后将电阻器的两端引脚蘸少许焊锡膏。

3)将电阻器放在焊接位置,然后将热风枪垂直对着贴片电阻器加热,如图1-40所示。

4)加热3s,待焊锡熔化后停止加热,然后用电烙铁给元器件的两个引脚补焊,加足焊锡,如图1-41所示。

图1-40 加热电阻器图1-41 焊好的电阻器【提示】对于贴片电阻器的焊接一般不用电烙铁,因为用电烙铁焊接时,由于两个焊点的焊锡不能同时熔化可能焊斜;另一方面,在焊第二个焊点时,由于第一个焊点已经焊好,如果下压第二个焊点,可能会损坏电阻器或第一个焊点。

拆焊这类元件时,要用两个电烙铁同时加热两个焊点使焊锡熔化,在焊点熔化状态下用电烙铁尖向侧面拨动使焊点脱离,然后用镊子取下。

焊接贴片电容器对于普通贴片电容器(表面颜色为灰色、棕色、土黄色、淡紫色和白色等),焊接的方法与焊接贴片电阻器相同,可参考贴片电阻器的焊接方法,这里不再赘述。

对于上表面为银灰色、侧面为多层深灰色的涤纶贴片电容器和其他不耐高温的电容器,不能用热风枪加热,而要用电烙铁进行焊接,用热风枪加热可能会损坏电容器。

具体焊接方法如下:1)首先在电路板的两个焊点上涂上少量焊锡,然后用电烙铁加热焊点,当焊锡熔化时迅速移开电烙铁,这样可以使焊点光滑,如图1-42所示。

贴片元件的焊接教程

贴片元件的焊接教程

贴片元件的焊接教程一、焊接准备1.准备焊接工具和材料:-焊接台-焊锡丝-手工焊铁-吸烟器或通风设备-焊锡清洁剂-无尘纸或静电手套2.贴片元件的检查:-确保贴片元件符合规格要求-检查元件是否有损坏或变形二、焊接步骤1.将焊接台加热至适宜的温度。

通常在250-350℃之间,具体温度参照焊接元件的规格或数据手册。

2.进行手部卫生,戴上无尘纸或静电手套,以防止静电对贴片元件产生破坏。

3.清洁焊接板上贴片元件的焊点位置。

使用焊锡清洁剂和棉签或刷子进行清洁。

4.将焊锡丝预先剪短,以便于焊接时的操作。

将焊锡丝握在手中,使其与焊接板接触。

5.使用手工焊铁,轻轻碰触焊锡丝和焊点,将焊锡迅速溶化。

焊锡丝完全覆盖焊点。

6.保持焊铁在焊点上约1-2秒钟,使焊锡充分润湿焊点和焊接板。

7.从焊点上移开焊铁,焊点冷却后形成焊接。

8.使用镊子检查焊点是否光滑均匀。

9.重复以上步骤,逐个焊接贴片元件。

三、注意事项1.贴片元件的厂家指南或数据手册应是你焊接时的主要参考依据。

仔细阅读和理解这些说明,以确保正确的焊接操作。

2.在焊接过程中,避免对焊锡过度加热。

过高的温度可能会对元件产生损害。

3.避免长时间碰触电路板或焊点,以防电路板过热或焊点脱落。

4.在焊接过程中,注意周围环境的静电保护。

使用静电手套或工具,并确保焊接板和焊接台都接地。

5.注意个人安全,避免烟雾吸入。

确保工作区域通风良好,并使用吸烟器或通风设备。

总结:贴片元件的焊接是电子设备制造中常用的一种焊接方式。

在进行贴片元件焊接前,需要准备焊接工具和材料,并对元件进行检查。

焊接步骤主要包括将焊锡丝与焊接板接触、迅速溶化焊锡丝以覆盖焊点、保持焊铁在焊点上使焊锡充分润湿和冷却焊点。

在焊接过程中,需要注意一些事项,如遵循厂家指南或数据手册、避免过度加热焊锡、进行静电保护等。

通过遵循正确的焊接步骤和注意事项,可以实现贴片元件的可靠焊接。

贴片焊接方法

贴片焊接方法

贴片焊接方法在电子制造中,贴片技术已成为非常重要的一种表面安装技术。

贴片技术的主要特点是外观小、重量轻、性能稳定。

而贴片焊接也是一项非常关键的技术,在电路板制造过程中扮演着至关重要的角色。

本文将详细介绍贴片焊接方法以及应注意的事项。

一、常见的贴片焊接方法1. 手动方式手动方式是贴片焊接的一种基础方法。

此方法需要焊接师傅通过手动将焊接件放置在焊点位置上,再通过手动控制温度、时间等参数来完成焊接。

这种方法主要适用于元器件种类不太繁多的情况,较为简单且不容易容易出现问题。

2. 机器方式机器方式是贴片焊接的主要方式之一。

该方式利用设备将元器件精确的将至焊点位置上,再通过高精度设备完成温控、时间控制等参数的设定,能够确保元器件焊点熔合的均匀性、稳定性、品质等方面的一致性,做到了高效、精确、稳定等特点。

3. 爆炸式焊接爆炸式焊接是一种短时间内大量进行焊接的方式。

该方法是通过利用高能量的电弧击穿焊盘并快速加热,使焊盘内的保护气体陡然暴涨造成爆炸效应,再通过此爆炸效应将焊料喷到元器件上从而完成焊接。

这样的焊接方式速度快,焊接均匀性好,且不容易出现焊熔点等问题。

二、贴片焊接的注意事项贴片焊接是非常重要的制造环节,在贴片焊接的过程中需要注意以下几点:1. 热量控制焊接的成败直接与热量是否充分有关。

因此在焊接过程中一定要严格控制热量,避免过热和过凉导致焊接失败或变形等不良结论。

温度和热量的控制对焊接质量有很大的影响,合适的热量控制以及操作人员对于焊接带有心理和技术的控制也尤其重要。

2. 焊盘的设计焊盘设计要依据元件安装的不同要求而不同,由于尺寸和形状的不同会影响到焊盘的焊接性能,因此应尽量使焊盘尺寸规整、焊盘与焊板之间保持合理的间距,以避免焊点的短路等不良后果。

3. 焊接时元器件的选择元器件的选择是影响焊接质量的一个重要因素。

相同类型的同款元器件各有不同的质量差异,一些不严格的生产流程和标准会影响到元器件的质量,也会影响到焊接质量。

贴片元件的手工焊接技巧及焊接方法

贴片元件的手工焊接技巧及焊接方法

贴片元件的手工焊接技巧及焊接方法现在越来越多的电路板采用表面贴装元件,同传统的封装相比,它可以减少电路板的面积,易于大批量加工,布线密度高。

贴片电阻和电容的引线电感大大减少,在高频电路中具有很大的优越性。

表面贴装元件的不方便之处是不便于手工焊接。

为此,本文以常见的PQFP封装芯片为例,介绍表面贴装元件的基本焊接方法。

一、所需的工具和材料焊接工具需要有25W的铜头小烙铁,有条件的可使用温度可调和带ESD保护的焊台,注意烙铁尖要细,顶部的宽度不能大于1mm。

一把尖头镊子可以用来移动和固定芯片以及检查电路。

还要准备细焊丝和助焊剂、异丙基酒精等。

使用助焊剂的目的主要是增加焊锡的流动性,这样焊锡可以用烙铁牵引,并依靠表面张力的作用光滑地包裹在引脚和焊盘上。

在焊接后用酒精清除板上的焊剂。

二、焊接方法1.在焊接之前先在焊盘上涂上助焊剂,用烙铁处理一遍,以免焊盘镀锡不良或被氧化,造成不好焊,芯片则一般不需处理。

2.用镊子小心地将PQFP芯片放到PCB板上,注意不要损坏引脚。

使其与焊盘对齐,要保证芯片的放置方向正确。

把烙铁的温度调到300多摄氏度,将烙铁头尖沾上少量的焊锡,用工具向下按住已对准位置的芯片,在两个对角位置的引脚上加少量的焊剂,仍然向下按住芯片,焊接两个对角位置上的引脚,使芯片固定而不能移动。

在焊完对角后重新检查芯片的位置是否对准。

如有必要可进行调整或拆除并重新在PCB板上对准位置。

3.开始焊接所有的引脚时,应在烙铁尖上加上焊锡,将所有的引脚涂上焊剂使引脚保持湿润。

用烙铁尖接触芯片每个引脚的末端,直到看见焊锡流入引脚。

在焊接时要保持烙铁尖与被焊引脚并行,防止因焊锡过量发生搭接。

4.焊完所有的引脚后,用焊剂浸湿所有引脚以便清洗焊锡。

在需要的地方吸掉多余的焊锡,以消除任何短路和搭接。

最后用镊子检查是否有虚焊,检查完成后,从电路板上清除焊剂,将硬毛刷浸上酒精沿引脚方向仔细擦拭,直到焊剂消失为止。

5。

贴片阻容元件则相对容易焊一些,可以先在一个焊点上点上锡,然后放上元件的一头,用镊子夹住元件,焊上一头之后,再看看是否放正了;如果已放正,就再焊上另外一头。

贴片电阻电容的焊接

贴片电阻电容的焊接

贴片电阻焊接视频
操作步骤及操作要领
第一步:上锡 要领:加锡适量,镀满焊盘,锡高度一般在 0.5mm左右。
第二步:焊一端 要领: 夹稳对正贴紧焊盘,烙铁头熔锡。
第三步:焊另一端。 要领: 熔锡适量呈斜面。
小结操作步骤及要领
操作步骤 第一步:上锡 操作要领 上锡适量,一般镀满焊盘 ,锡高度在0.5mm左右。
第二步:焊一端
夹稳对正贴紧烙铁头熔锡。
第三步:焊另一端 表(一)
熔锡适量呈斜面。
IPC-A-610E检验标准
1、侧面偏移
IPC-A-610E检验标准
2、最大填充高度
总结
一、贴片电阻电容的焊接 操作步骤 第一步:上锡
操作要领
上锡适量,一般镀满焊盘 ,锡高度在0.5mm左右。 夹稳对正贴紧烙铁头熔锡 。 熔锡适量呈斜面。
第二步:焊一端 第三步:焊另一端
表(二)
总结
二、IPC-A-610E检测标准 1、最大侧面偏移不超过元件端子或焊盘的50%。 2、无末端偏移现象。 3、最大填充高度:焊锡不可延伸至元件本体顶部。
作业
通过网络查阅贴片电阻电容焊接过程中的注意 事项。
谢谢大家!
2012年11月
Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究
贴片电阻电容的焊接 授课老师:月云风
2012年11月
Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究
一、 温故知新
1、对于片式阻容元件恒温烙铁温度的设定范围? 320℃±10 ℃(1206以下) 390℃±10 ℃(1206以上) 2、静电手环的正确佩戴方式? 金属部分贴紧皮肤,接地端需接接地线。 3、泡棉加水的多少及对所加水的要求? 润湿即可不滴水,水须是纯净水或冷开水。 4、支架式吸烟仪的作用? 过滤焊接过程中产生的有害气体。 5、7S是指? 整理、整顿、清洁、清扫、安全、节约、素养。

贴片电阻怎么焊接_贴片焊接的注意事项

贴片电阻怎么焊接_贴片焊接的注意事项

贴片电阻怎么焊接_贴片焊接的注意事项贴片电阻怎么焊接1、先在所需焊接的焊盘上涂上一层松香水。

注意,所涂部位只需薄薄一层松香水即可,不益过多,否则会留下助焊剂残留物,影响清洁度,拒绝通过。

当助焊剂残留物过多时可用棉签蘸取酒精擦拭干净,重新涂抹。

2、先预热再上锡。

烙铁与焊接面一般应倾斜45度。

接触压力:烙铁头与被焊件接触时应略施压力,热传导强弱与施加压力大小成正比,但以对被焊件表面不造成损伤为原则。

注意:在加热焊盘与焊锡丝供给之间时间控制在1S以内,加热时间切勿过长,以免引起焊盘起翘,损坏焊盘。

3、加焊锡。

原则上是被焊件升温达到焊料的熔化温度是立即送上焊锡丝。

注意:在焊锡丝供给与加热焊锡丝之间时间控制在1S以内,加热时间切勿过长,以免损坏焊盘。

动作应当快速、连贯。

如加热时间过长,焊点表面容易老化或形成锡渣,焊锡容易拉尖,焊点没有光泽。

如加热时间过短,影响焊锡不润湿,表面不光滑,有气泡、针孔或造成冷焊。

4、去焊锡。

当焊锡与焊盘充分接触后,抽去焊锡丝,动作应快速连贯。

5、去烙铁。

动作应快速连贯,以一个焊点1S为合适,时间过长焊点表面容易老化或形成锡渣,焊锡容易拉尖,焊点没有光泽。

注意:焊盘上的锡量,不易过多,在贴片焊接不熟练的情况下,可将其焊点视为起固定作用。

因此,其焊点锡量不易过多,焊接时间不易过长。

还应避免和相临焊盘桥接。

6、应用扁口防滑镊子或防静电镊子夹取贴片电阻。

用镊子夹住需焊接元件的中间部位把元件放到焊盘一侧,调整好焊接位置,调整好贴片电阻的焊接方向,遵循标称值读取方向与丝印标号方向一致。

用镊子夹住元件时用力需适当,不能过于用力,防止元件损坏或飞溅。

准备下一步工序。

7、熔化焊点。

焊点熔化时,同时进行下一步工序。

加热焊点熔化时间不益过长,否则会引起焊点老化或形成锡渣,焊锡容易拉尖,焊点没有光泽。

如加热时间过短,影响焊锡不润湿,表面不光滑,有气泡、针孔或造成冷焊。

贴片元件焊接的流程及注意事项

贴片元件焊接的流程及注意事项

贴片元件焊接的流程及注意事项下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!贴片元件焊接是电子制作中常见的工艺之一,以下是贴片元件焊接的流程及注意事项:一、焊接流程1. 准备工作确认贴片元件的型号、规格和数量,检查元件是否有损坏或变形。

贴片元件的焊接教程(图解)

贴片元件的焊接教程(图解)

进行贴片焊接有效的方式是拖焊。

如果熟悉了拖焊,你基本可以使用一把烙铁+ 松香完成所有贴片的焊接。

在焊接前我们特别提到工具:
最好使用斜口的扁头烙铁,考虑到以后实际焊接有防静电的要求,建议使用焊台!
言归正传:
首先把IC平放在焊盘上
对准后用手压住
然后使用融化的焊丝,随意焊接IC的数个脚来固定IC
四面全部用融化的焊丝固定好
固定好后在IC脚的头部均匀的上焊丝
四周全部上焊丝
接下来就是拖焊的重点来啦!把PCB斜放45度,可以想象一下IC脚上的焊丝在融化的情况下可以顺势往下流动!
把烙铁头放入松香中,甩掉烙铁头部多余的焊锡
把粘有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分
接下来的动作将是整个拖焊的核心:使烙铁按照以下方式运动
重复以上的动作后达到以下的效果
四面使用同样的方法
固定贴片
粘上焊锡
固定IC脚
拖焊!
SSOP的操作
焊接完成后的效果
表面很多松香
用酒精清洗
最终的效果。

贴片元件焊接方法

贴片元件焊接方法

贴片元件焊接方法1、在焊接之前先在焊盘上涂上助焊剂,用烙铁处理一遍,以免焊盘镀锡不良或被氧化,造成不好焊,芯片则一般不需处理。

2、用镊子小心地将QFP芯片放到PCB板上,注意不要损坏引脚。

使其与焊盘对齐,要保证芯片的放置方向正确。

把烙铁的温度调到300多摄氏度,将烙铁头尖沾上少量的焊锡,用工具向下按住已对准位置的芯片,在两个对角位置的引脚上加少量的焊锡,仍然向下按住芯片,焊接两个对角位置上的引脚,使芯片固定而不能移动。

在焊完对角后重新检查芯片的位置是否对准。

如有必要可进行调整或拆除并重新在PCB板上对准位置。

3、开始焊接所有的引脚时,应在烙铁尖上加上焊锡,将所有的引脚涂上焊锡使引脚保持湿润。

用烙铁尖接触芯片每个引脚的末端,直到看见焊锡流入引脚。

在焊接时要保持烙铁尖与被焊引脚并行,防止因焊锡过量发生搭接。

4、焊完所有的引脚后,用助焊剂浸湿所有引脚以便清洗焊锡。

在需要的地方吸掉多余的焊锡,以消除任何可能的短路和搭接。

最后用镊子检查是否有虚焊,检查完成后,从电路板上清除助焊剂,将硬毛刷浸上酒精沿引脚方向仔细擦拭,直到焊剂消失为止。

5、贴片阻容元件则相对容易焊一些,可以先在一个焊点上点上锡,然后放上元件的一头,用镊子夹住元件,焊上一头之后,再看看是否放正了;如果已放正,就再焊上另外一头。

如果管脚很细在第2步时可以先对芯片管脚加锡,然后用镊子夹好芯,在桌边轻磕,墩除多余焊锡,第3步电烙铁不用上锡,用烙铁直接焊接。

当我们完成一块电路板的焊接工作后,就要对电路板上的焊点质量的检查,修理,补焊。

符合下面标准的焊点我们认为是合格的焊点:(1)焊点成内弧形(圆锥形)。

(2)焊点整体要圆满、光滑、无针孔、无松香渍。

(3)如果有引线,引脚,它们的露出引脚长度要在1-1.2MM之间。

(4)零件脚外形可见锡的流散性好。

(5)焊锡将整个上锡位置及零件脚包围。

不符合上面标准的焊点我们认为是不合格的焊点,需要进行二次修理。

(1)虚焊:看似焊住其实没有焊住,主要原因是焊盘和引脚脏,助焊剂不足或加热时间不够。

贴片元件焊接方法

贴片元件焊接方法

贴片元件焊接方法贴片元件是一种常见的电子元器件,广泛应用于电子产品中。

贴片元件的制造工艺和尺寸精度要求较高,因此其焊接方法也需要特别注意。

本文将介绍贴片元件的几种常见焊接方法,以及注意事项和优缺点。

一、手工焊接手工焊接是一种传统的贴片元件焊接方法,也是最简单的一种。

手工焊接需要的工具和材料比较简单,只需要焊锡线、焊锡笔、镊子等基本工具即可。

手工焊接的优点是操作简单,成本低,适用于小批量或个人制作。

但缺点也很明显,手工焊接需要较高的技术水平,焊接质量难以保证,容易出现过热、焊点不牢固等问题。

二、波峰焊接波峰焊接是一种机械化的贴片元件焊接方法,适用于大批量生产。

波峰焊接需要专门的设备,其原理是将焊盘浸入预热的焊料中,通过机械振动使焊料形成波峰,从而实现焊接。

波峰焊接的优点是生产效率高,焊接质量稳定,可以保证焊点的一致性。

但缺点也很明显,波峰焊接需要较高的设备投资,不适用于小批量生产。

三、回流焊接回流焊接是一种常见的贴片元件焊接方法,适用于中、大批量生产。

回流焊接需要专门的设备,其原理是将焊料在预热区中加热至液态,将贴片元件放置在焊盘上,通过热风和热传导使焊料与焊盘和贴片元件接触并形成焊点。

回流焊接的优点是生产效率高,焊接质量稳定,可以保证焊点的一致性。

但缺点也很明显,回流焊接需要较高的设备投资,需要控制焊接温度和时间,以避免焊接过热或过冷导致焊接质量问题。

四、手动点焊手动点焊是一种适用于小批量生产的贴片元件焊接方法。

手动点焊需要的设备比较简单,只需要焊锡笔、焊锡线等基本工具即可。

手动点焊的原理是在焊盘和贴片元件的连接处进行点焊,从而实现焊接。

手动点焊的优点是操作简单,成本低,适用于小批量或个人制作。

但缺点也很明显,手动点焊需要较高的技术水平,焊接质量难以保证,容易出现过热、焊点不牢固等问题。

五、选择适合的焊接方法在选择贴片元件的焊接方法时,需要考虑生产规模、设备投资、技术水平、焊接质量等因素。

对于小批量或个人制作,手工焊接或手动点焊是不错的选择;对于中、大批量生产,波峰焊接或回流焊接是更为适合的选择。

贴片焊接步骤及技巧详解

贴片焊接步骤及技巧详解

贴片元件以体积小、便于维护、性能好的优势,受到越来越多人的喜爱,现在许多电路板都使用了贴片元件,但是对于贴片焊接大家却了解甚少。

大家可能认为它的焊接工艺需要十分精细的专业水平才行,其实只要掌握合适的工具和知识,就可以轻轻松松上手焊接啦!第一步:清洁和固定印刷电路板(PCB)焊接之前应该先对PCB的表面进行清洁和检查,用干净的清洁布擦拭上面的手印和灰尘,保持表面的干净整洁,从而不影响上锡层。

手印会产生有油性物质,所以不能保证锡和焊盘之间的衔接。

第二步:焊接固定贴片元件这是最重要的步骤,元件固定的方法一般分为单脚固定和多脚固定。

单脚固定是用于管教数目少的贴片元件,一般为2~5个,方法是现在板上对一个焊盘上锡,然后用镊子夹着贴片元件放到安装的位置上并且抵住电路板,同时用右手拿着烙铁融化焊锡将引脚焊好,当元件不会动的时候就可以松开镊子了。

多脚固定是针对管脚多的贴片元件,一般是5个以上,方法是先焊接固定好一个管脚后再对对面的管脚进行焊接,这里要注意管脚一定要对齐焊盘。

第三步:用拖焊法焊接剩下管脚在固定好元件之后,就可以对剩下的管脚进行焊接啦。

这里大家可以采取拖焊的方法,当保证好没有所有的引脚和焊盘连接好了之后,就可以在一侧的管脚上锡,然后用烙铁将焊锡融化,融化的焊锡可以流动,此时将板子合适的倾斜,从而将多余的焊锡弄掉。

第四步:清除多余的焊锡在拖焊的时候可能会造成管脚短路,这时就需要使用专用的吸锡带吸取多余的焊锡,向吸锡带中加入助焊剂后紧贴焊盘,然后用烙铁放在吸锡带上,当它被加热到要吸附焊盘上的焊锡纸融化后,轻轻从焊盘的一端向另一端拖拉,多余的焊锡就被吸进吸锡带中了。

第五步:清理元件焊接处最后贴片焊接好了之后,可以用棉签沾着酒精擦拭焊接处周围,注意控制好酒精的使用量,而且擦拭的力度不要太大,也不要太小,能让残余物去除就行了。

贴片焊接不难,只要大家好好学习并且勤加练习,就能够把握好焊接的手法,最后总结一下过程,主要是清理、固定、焊接、清理,四步流程看似简单,其中要注意的细节很多,大家要多多用心。

贴片元件焊接的流程及注意事项

贴片元件焊接的流程及注意事项

贴片元件焊接的流程及注意事项
哎呀呀,贴片元件焊接可不能瞎搞哟!要想把这活儿干得漂亮,那得把流程和注意事项牢记心间呀!
先说流程,就跟走迷宫得有路线图一样。

首先,准备好工具材料,这可是基础中的基础哇!然后,清洁焊接部位,可别小看这一步,就好比要给房子打个干净的地基。

接下来,涂抹适量的焊锡膏,这就像给元件穿上一层保护衣。

再把贴片元件准确地放置在焊接位置,要一丝不苟,不能有半点马虎哟!之后,用烙铁加热焊接点,这时候要稳住,别手抖呀!最后,检查焊接质量,有问题及时返工,可不能让次品蒙混过关!
再讲讲注意事项,这可太关键啦!你想想,要是焊接温度过高,那不就把元件给烧坏了嘛,就像把花朵放在火上烤一样!而且,焊接时间也得把控好,太长太短都不行,这就跟做饭火候掌握不好一样糟。

还有哇,操作的时候要防静电,不然一不小心静电就把元件给搞坏了,这多可惜呀!另外,千万别让杂质混入焊接点,那会影响焊接效果的,就像在美味的汤里掉进了沙子。

哎呀呀,贴片元件焊接可不能大意,每个环节都要精心对待,这样才能做出高质量的产品,才能在电子世界里畅游无阻呀!。

贴片元件焊接方法和技巧

贴片元件焊接方法和技巧

贴片元件焊接方法和技巧
贴片元件是现代电子产品中广泛使用的元件之一,其小型化、可靠性高以及适应高密度电路板的特性受到了广泛的认可。

在生产过程中,贴片元件的焊接是非常关键的一步。

下面将介绍贴片元件的焊接方法和技巧。

1. 焊接方法
目前,主要的贴片元件焊接方法有手工焊接和自动化焊接两种。

手工焊接主要采用铁氧体烙铁和热风枪,需要操作人员具备一定的技能和经验。

自动化焊接则采用贴片机和回流焊炉等设备,能够实现高效、高质量的焊接。

2. 焊接技巧
(1)对于手工焊接而言,操作人员需要选择适合的焊接工具,
并严格按照焊接工艺规范操作,以避免损坏贴片元件。

此外,需要注意烙铁的温度和焊接时间,以免长时间高温对元件造成影响。

(2)自动化焊接中,重要的是选择合适的焊接参数。

这些参数
包括温度、时间、通风量等。

需要根据元件的类型和封装形式等因素进行调整,以确保焊接的质量和可靠性。

总之,贴片元件的焊接是电子产品生产过程中不可或缺的一步,需要操作人员具备一定的技能和经验,并严格按照焊接工艺规范操作。

同时,需要根据元件的特性和封装形式等因素,选择合适的焊接方法和技巧,以确保焊接的质量和可靠性。

- 1 -。

贴片元器件的焊接步骤

贴片元器件的焊接步骤

贴片元器件的焊接步骤
首先呢,你得把要用的东西都准备好,像电烙铁、焊锡丝、镊子,还有那些贴片元器件啥的。

这一步看起来简单得很,但可别小瞧它,要是少了啥东西,后面焊接的时候就会手忙脚乱的。

我就有过这样的经历,当时急着焊接,结果发现没镊子,那叫一个尴尬呀!所以,这一步一定要仔细检查。

然后呢,你要把电路板处理一下,让它干干净净的。

我一般会用酒精棉球轻轻擦一擦,把上面的灰尘、油污啥的都弄掉。

这一步很重要哦!要是电路板不干净,可能会影响焊接的效果呢。

接下来就是焊接啦。

把电烙铁插上电,等它热起来。

这个时候你可以先试着在废电路板上点一点焊锡,看看烙铁的温度合不合适。

我通常会在这个环节多花点时间,确保烙铁的温度刚刚好。

合适的温度能让焊接更顺利,你说是不?
现在就可以开始正式焊接贴片元器件了。

用镊子把元器件轻轻放到电路板对应的位置上,这时候一定要小心,千万别手抖,元器件放歪了可不好。

放好之后呢,用电烙铁沾上一点焊锡,然后轻轻点在元器件的引脚上。

这一步要快一点哦,不然焊锡太多就不好看啦,而且可能会造成短路。

不过,要是你不小心焊锡多了,也别慌,可以用吸锡线把多余的吸掉。

焊接完一个引脚后,再焊接其他的引脚。

这一点真的很重要,我通常会再检查一次,真的,确认每个引脚都焊接好了才放心。

有时候我也会不小心漏掉某个引脚,哈这可不行啊。

表面贴片元件的手工焊接技巧

表面贴片元件的手工焊接技巧

表面贴片元件的手工焊接技巧工具1 普通温控烙铁(最好带ESD保护)2 酒精3 脱脂棉4 镊子5 防静电腕带6 焊锡丝7 松香焊锡膏8 放大镜9 吸锡带(选用)10 注射器(选用)11 洗板水(选用)12 硬毛刷(选用)13 吹气球(选用)14 胶水(选用)说明:1 电烙铁的烙铁头不一定要很尖的那种,但焊接的时候一定要将烙铁头擦干净再用。

温控烙铁的焊台上有海绵,倒点水让海绵泡起来,供擦烙铁头用。

2 防静电腕带据挑战者的说法可以用优质导线代替。

我的做法是:将2米左右同轴电缆的两头剥皮露出里面的铜芯,铜芯长度约25厘米。

剥皮的时候不要破坏同轴电缆的屏蔽铜线,将屏蔽铜线压扁可以代替吸锡带用!3 买不到松香焊锡膏的话,也可以将固体松香溶解到酒精中代替。

6 焊锡丝不必很细,1.0mm的即可。

以前以为焊锡丝要很细就买了0.5mm的,现在觉得用这种方法没有必要。

7 放大镜最小为4倍,头戴式和台式都可以,我用的是台式放大镜(里面带日光灯)。

8 吹气球的具体名字我不太清楚,我用的是带尖嘴的橡皮小球,用来使酒精快速蒸发。

操作步骤1 将脱脂棉团成若干小团,大小比IC的体积略小。

如果比芯片大了焊接的时候棉团会碍事。

2 用注射器抽取一管酒精,将脱脂棉用酒精浸泡,待用。

3 电路板不干净的话,先用洗板水洗净。

将电路板焊接芯片的地方涂上一点点胶水,用于粘住芯片。

4 将自制的防静电导线戴到拿镊子的那只手腕上,另一端放于地上。

用镊子(最好不要用手直接拿芯片)将芯片放到电路板上,目视将芯片的引脚和焊盘精确对准,目视难分辨时还可以放到放大镜下观察有没有对准。

电烙铁上少量焊锡并定位芯片(不用考虑引脚粘连问题),定为两个点即可(注意:不是相邻的两个引脚)。

5 将适量的松香焊锡膏涂于引脚上,并将一个酒精棉球放于芯片上,使棉球与芯片的表面充分接触以利于芯片散热。

6 擦干净烙铁头并蘸一下松香使之容易上锡。

给烙铁上锡,焊锡丝融化并粘在烙铁头上,直到融化的焊锡呈球状将要掉下来的时候停止上锡,此时,焊锡球的张力略大于自身重力。

手工焊接贴片元件的详细步骤

手工焊接贴片元件的详细步骤

手工焊接贴片元件的详细步骤手工焊接贴片元件是一项需要技巧和耐心的工作。

这篇文章将为读者提供详细的步骤和注意事项,帮助您完成这项任务。

步骤1:准备工作首先,您需要准备焊接所需的材料。

这些材料包括焊接铁、焊锡线、钳子、镊子、吸锡器、酒精等。

在开始焊接前,还需要清理焊接区域。

如果您正在焊接电子产品,建议您使用酒精清洗板子,以确保防止静电破坏。

步骤2:定位贴片元件在移动到正式的焊接步骤之前,您需要将贴片元件放在正确的位置。

通常,贴片元件有一个导向标志,指示正确的方向。

您需要确保所有元件都定位正确。

步骤3:准备焊锡焊锡线是您固定贴片元件的关键。

您需要使用钳子切断一小段焊锡线并将其插入焊接铁头的孔中。

在插入焊锡线之前,您需要将焊锡头涂抹一些焊接胶。

这可以帮助焊锡更好地固定住元件,并防止他们摇晃。

步骤4:焊接贴片元件现在,您可以着手焊接贴片元件了。

将焊接铁头与焊锡线接触,让它变热。

当热度达到一定程度时,将焊锡线的一端移动到元件焊点上并继续加热。

一旦焊接成功,焊接铁头需要立即移开,以防焊点受损。

重复上述步骤,直到所有元件都焊接到位。

步骤5:清洁和检查手工焊接贴片元件后,您需要用酒精或吸锡器将多余的焊锡清除干净。

这可以防止焊点之间短路,并确保焊接点的质量。

最后,检查所有焊接点是否牢固。

如果发现元件摇晃或移动,则需要重新进行焊接。

总结:焊接贴片元件需要许多细节,需要充分准备、小心操作、及时清理和检查。

当然,每个人的焊接技巧不同,成功取决于多次尝试和积累经验。

但一定要记住一个基本原则:在焊接贴片元件时,一定要快手、轻手,避免影响元件的质量和焊接点的牢固度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

贴片元件的焊接详细步骤
可以看出该示波器大量使用了贴片元件,以求体积小和制作方便。

对于贴片元件,可能有不少人仍感到畏惧,特别是部分初学者,觉得它不象传统的引线元件那样易于把握。

这可能与我们目前国内多数电子制作资料仍以引线元件为主有关,但这是一种错觉。

在这里我们先谈谈贴片元件的好处,手工焊接需要的工具和基本焊接方法。

贴片元件的好处
贴片元件与引线元件相比有着许多好处。

体积小重量轻自不必说,从制作和维修的角度看,贴片元件比引线元件容易焊接,容易拆卸,也容易保存和邮寄。

做过的朋友都知道,引线元件的拆卸是比较麻烦的,特别是在两层以上的PCB 板上,哪怕是只有两只引脚,拆下来也很容易损坏电路板,多引脚的就更不用说了。

而拆卸贴片元件就容易多了,不光两只引脚容易拆,即使一、二百只引脚的元件多拆几次也可以不损坏电路板。

说到容易保存请看下面的照片,数万只零件可以放在一个夹子里,取放都很方便,若换成相应的引线元件会是怎样?贴片元件的另一个好处是便于替换,因为许多电阻、电容和电感都有相同的封装尺寸,同一个位置可以根据需要装上电阻、电容或电感,增加了设计调试电路的灵活性。

贴片元件还有一个很重要的好处,那就是提高了电路的稳定性和可靠性,对于制作来说就是提高了制作的成功率。

这是因为贴片元件没有引线,从而减少了杂散电场和杂散磁场,这在高频模拟电路和高速数字电路中尤为明显。

可以说,只要你一旦适应和接受了贴片元件,除了不得已,你可能再也不想用引线元件了。

焊接贴片元件需要的工具
对于搞电子制作来说,最关心的是贴片元件的焊接和拆卸。

要有效自如地进行贴片元件的焊接拆卸,关键是要有适当的工具。

幸好,对于爱好者来说,这些工具并不难找,也不昂。

相关文档
最新文档
