很实用的雨篷计算范例
雨棚面积计算规则表
雨棚面积计算规则表
1. 雨棚基本结构简介
雨棚是一种安装在建筑物外部的遮阳装置，用于遮挡雨水及阳光。
它通常由支
撑结构和覆盖面板构成。
2. 雨棚面积计算规则
2.1 雨棚面积计算公式
雨棚面积（平方米）= 雨棚长度（米）× 雨棚宽度（米）
2.2 雨棚长度计算方法
•直线雨棚
直线雨棚长度即为其安装位置的长度。
•曲线雨棚
曲线雨棚长度可根据实际设计图纸计算得出。
2.3 雨棚宽度计算方法
•常规雨棚
常规雨棚的宽度一般为设计师根据建筑物外观和需求确定的固定数值。
•自定雨棚
自定雨棚的宽度可以根据具体需求进行定制，需按照实际情况测量确定。
3. 雨棚面积计算案例
假设某建筑需要安装一个直线雨棚，长度为8米，宽度为2米，则雨棚面积计算如下：
雨棚面积 = 8米 × 2米 = 16平方米
4. 结语
雨棚作为建筑外部的重要装饰和功能性构件，其面积计算对于施工和设计具有重要意义。
以上介绍的雨棚面积计算规则表可供参考，实际应用中需根据具体情况进行调整和计算，确保安装效果和使用需求的满足。
很实用的雨篷计算范例
运达中央广场瑞吉南面雨篷系统计算书设计：校对：审核：批准：中国建筑装饰集团有限公司二零一四年九月目录瑞吉酒店雨篷系统计算 ....................................................................................................§1、雨篷面荷载确定[标高：4.5m] ...........................................................................§2、雨篷8+1.52PVB+8mm夹胶玻璃面板计算 ..................................................§3、雨篷支撑钢架结构计算..................................................................................§4、雨篷支撑钢架结构固定钢梁计算..................................................................§5、雨篷支撑钢架结构固定钢梁焊缝强度计算..................................................瑞吉酒店雨篷系统计算§1、雨篷面荷载确定[标高：4.5m]雨篷系统分析包括8+1.52PVB+8mm 夹胶钢化玻璃和3mm 厚铝单板作饰面材料，为保守计算，按玻璃和铝单板自重平均值取，该部位最大计算标高5.0m ，玻璃区域单位面积自重为0.250kN/m 2（该值包括8+1.52PVB+8mm 夹胶钢化玻璃、3mm 铝单板、辅助型材及其它连 接附件，即在8+1.52PVB+8mm 夹胶钢化玻璃的单位面积自重的基础上考虑1.2倍的系数，但不包括支撑钢结构本身的自重，支撑钢结构本身的自重0.30 N/m 2）。
雨棚面积怎样计算
雨棚面积计算方法
在建筑设计和施工中，计算雨棚面积是至关重要的环节。
雨棚不仅可以保护建筑物不受雨水侵袭，还能为出入建筑的人员提供一个遮风挡雨的空间。
下面介绍几种常用的雨棚面积计算方法。
1. 矩形雨棚
对于矩形雨棚，面积计算非常简单。
只需测量雨棚的长度和宽度，然后将两者相乘即可得到雨棚的面积。
公式如下：
面积 = 长度 x 宽度
2. 三角形雨棚
如果雨棚的形状是三角形，面积的计算稍微复杂一些。
需要测量雨棚的底边和高度，然后应用下面的公式计算面积：
面积 = 0.5 x 底边 x 高度
3. 梯形雨棚
对于梯形状的雨棚，需要测量上底、下底和高度。
计算公式如下：
面积 = 0.5 x (上底 + 下底) x 高度
4. 不规则形状的雨棚
对于不规则形状的雨棚，可以将其分割成几何形状规则的部分，分别计算各个部分的面积，然后将它们相加得到总面积。
综上所述，无论雨棚的形状如何，只要正确测量相关尺寸，就能通过简单的数学计算方法得到准确的雨棚面积。
在实际工程中，应确保计算准确，以保证雨棚的设计和施工符合要求。
有柱雨棚的建筑面积如何计算例题
有柱雨棚的建筑面积如何计算例题
柱雨棚是指在建筑物外部支撑柱的罩棚，常见于公共空间和住宅建筑。
对于有柱雨棚的建筑，计算其建筑面积是一个重要的工作，可以帮助确定建筑的使用空间和材料需求。
下面我们通过一个例题来介绍如何计算有柱雨棚的建筑面积。
例题描述
假设有一座长方形平房，长为20米，宽为10米，屋顶四周有柱雨棚，柱子离房屋外侧2米，柱子高度为3米。
现在我们需要计算该建筑的总建筑面积。
计算步骤
1.计算房屋建筑面积
房屋的建筑面积为长乘以宽，即20米 × 10米 = 200平方米。
2.计算柱雨棚面积
柱雨棚的顶面积可看做房屋周围的一个矩形，其长和宽分别为原房屋的长加上两倍柱离房屋外侧的距离（2米 × 2 = 4米）和原房屋的宽加上两倍柱子高度（3米 × 2 = 6米）。
所以，柱雨棚的顶面积为 (20米 + 4米) × (10米 + 6米) = 24米 × 16米 = 384平方米。
3.计算总建筑面积
总建筑面积为房屋建筑面积加上柱雨棚的顶面积，即 200平方米 + 384平方米 = 584平方米。
结论
通过以上计算，我们得出这座具有柱雨棚的建筑的总建筑面积为584平方米。
这个例题展示了如何计算这类建筑物的总建筑面积，对于建筑设计和规划有一定的参考意义。
以上内容是对具有柱雨棚的建筑面积如何计算的解释和示例。
希朿能对读者理解相关概念提供帮助。
雨棚计算
雨蓬计算:雨蓬计算简图如下:1:截面尺寸:根部:h≥L/12=900/12=75mm,取h=100mm2:荷载计算:恒载:均布荷载:20mm厚水泥砂浆面层: 0.02×20=0.4KN/M2混凝土板(平均板厚为100mm): 0.1×25=2.5 KN/M2 20mm厚混合砂浆粉底: 0.02×17=0.34 KN/M2 K g=3.24 KN/M2活载:均布荷载: q k=0.5KN/M集中荷载: P=1.0KN/M取1m板宽作为计算单元:g=1.2×3.24=3.89KN/MQ 均=1.4×0.5=0.7KN/MQ 集=1.4×1.0=1.4KN3:内力计算:M KN l Q l g M ⋅=⋅⋅+⋅⋅=86.12121221均 M KN l Q l g M ⋅=⋅+⋅⋅=84.22122集 取M=2.84K N ·M4:配筋计算: 518.0038.0211037.08010009.110.11084.226201=〈=--=⨯⨯⨯⨯==b s c s bh f M εααα 981.02211=-+=s s αγ 2605.10080360981.01084.2mm h f M A y s s =⨯⨯⨯==γ As/(b*h0)=100.5/(1000x80)=0.00126=0.126％最小配筋 率ρmin =45ft/fy ％=45x1.27/360 ％=0.159％＜0.2％ As min =0.2％x1000x80=1602mm >25.100mm 取1602mm 配筋,8＠200(As=251mm 2) ,分布钢筋6＠200。
裂缝验算挑板自重=2.25KN/M 面层恒载=0.8KN/M 活荷载=0.5KN/MM k = (恒活载标准值之和)×L ²/2+FL=（2.25+0.8+0.5）×0.9²=2.88M KN ⋅钢筋的应力σsk =M k /(0.87h 0A s )=2.84×106/(0.87×80×251)=162.57计算配筋率ρte = (As+Ap)/A te =0.006<0.010 ρte 取0.010 钢筋应变的不均匀系数ψ=1.1-0.65f tk /(ρte σk )=0.5920.2 1.0ψ<<，故取值为0.592 αcr =2.1 E s =200000 C=20 d eq= 8最大裂缝宽度ωmax =αcr ψσsk (1.9C+0.08d eq /ρte ) /E s =0.103<0.3满足裂缝要求。
建筑物雨棚面积计算公式

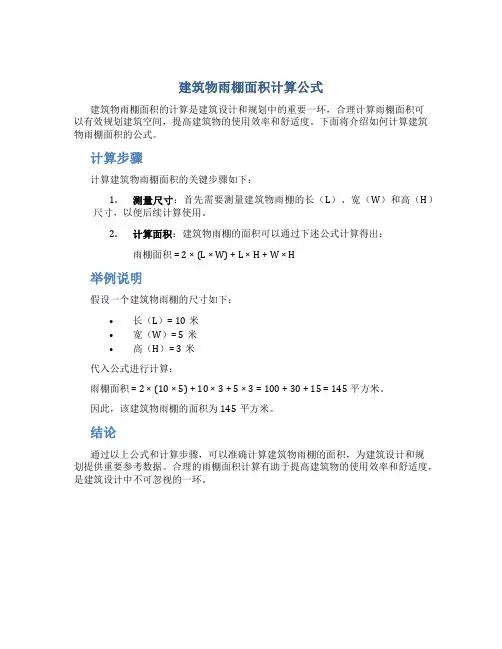

建筑物雨棚面积计算公式
建筑物雨棚面积的计算是建筑设计和规划中的重要一环，合理计算雨棚面积可
以有效规划建筑空间，提高建筑物的使用效率和舒适度。
下面将介绍如何计算建筑物雨棚面积的公式。
计算步骤
计算建筑物雨棚面积的关键步骤如下：
1.测量尺寸：首先需要测量建筑物雨棚的长（L）、宽（W）和高（H）
尺寸，以便后续计算使用。
2.计算面积：建筑物雨棚的面积可以通过下述公式计算得出：
雨棚面积 = 2 × (L × W) + L × H + W × H
举例说明
假设一个建筑物雨棚的尺寸如下：
•长（L）= 10米
•宽（W）= 5米
•高（H）= 3米
代入公式进行计算：
雨棚面积 = 2 × (10 × 5) + 10 × 3 + 5 × 3 = 100 + 30 + 15 = 145 平方米。
因此，该建筑物雨棚的面积为145平方米。
结论
通过以上公式和计算步骤，可以准确计算建筑物雨棚的面积，为建筑设计和规
划提供重要参考数据。
合理的雨棚面积计算有助于提高建筑物的使用效率和舒适度，是建筑设计中不可忽视的一环。
钢结构雨棚计算书范本
钢结构雨棚计算书范本
1. 引言
在建筑工程中，钢结构雨棚是一种常见的构筑物，具有承载荷载、遮挡风雨等功能。
本文将根据典型的钢结构雨棚设计要求，提供一份计算书范本，以指导工程师进行钢结构雨棚的设计计算。
2. 荷载计算
2.1 风荷载计算
根据《建筑结构荷载规范》，钢结构雨棚的风荷载计算应考虑风速、风向等因素。
采用公式：
$$F_{wind} = C_f \\times A \\times P$$
其中，F wind为风荷载，C f为风压系数，A为风压面积，P为大气压。
2.2 雨荷载计算
雨荷载为钢结构雨棚在雨天积聚水的重量，根据设计排水能力计算。
3. 结构计算
钢结构雨棚的结构计算主要包括主梁、次梁、支撑等元件的受力分析和强度验算。
按照受力平衡原理和钢结构设计规范计算各构件的截面尺寸及钢材强度要求。
4. 连接设计
钢结构雨棚的连接设计需要考虑连接件的承载能力和连接方式的可靠性。
根据设计荷载和构件受力情况，选择适当的连接方式和规格，并计算连接件的极限承载能力。
5. 其他要求
除上述要素外，钢结构雨棚设计还需考虑防腐防锈、防雷、抗震等特殊要求，
确保钢结构雨棚在使用过程中安全可靠。
结语
通过本文提供的钢结构雨棚计算书范本，设计人员可以遵循其中的步骤和方法，进行钢结构雨棚的设计计算工作，确保结构的安全稳定性。
愿本文对您有所帮助！。
雨棚的建筑面积计算规则表
雨棚的建筑面积计算规则表
项目计算公式
雨棚面积雨棚总长度 × 雨棚宽度
支撑柱面积支撑柱数量 × 单根支撑柱截面积
顶部覆盖面积雨棚总长度 × 雨棚宽度 - 支撑柱面积
根据以上规则表，可以计算得到雨棚的建筑面积。
雨棚面积的计算是通过雨棚
的总长度乘以宽度得到的，而支撑柱的面积是支撑柱数量乘以每根支撑柱的截面积。
顶部覆盖面积则可以通过雨棚总面积减去支撑柱的面积得到。
建筑面积的计算对于设计雨棚的工程师和施工人员来说是非常重要的，它可以
帮助他们准确地确定雨棚的覆盖面积，从而合理安排材料和施工进度。
在实际工程中，需要根据具体情况来确定雨棚的建筑面积，以确保工程的顺利进行和质量的保障。
很实用的雨篷计算(范例)
长沙运达综合体幕墙工程瑞吉酒店雨篷计算运达中央广场瑞吉南面雨篷系统计算书设计：校对：审核：批准：中国建筑装饰集团有限公司二零一四年九月目录瑞吉酒店雨篷系统计算 (1)§1、雨篷面荷载确定 [标高：4.5m] (1)§2、雨篷 8+1.52PVB+8mm 夹胶玻璃面板计算 (4)§3、雨篷支撑钢架结构计算 (7)§4、雨篷支撑钢架结构固定钢梁计算 (15)§5、雨篷支撑钢架结构固定钢梁焊缝强度计算 (19)瑞吉酒店雨篷系统计算§1、雨篷面荷载确定[标高：4.5m]雨篷系统分析包括8+1.52PVB+8mm 夹胶钢化玻璃和3mm 厚铝单板作饰面材料，为保守计算，按玻璃和铝单板自重平均值取，该部位最大计算标高 5.0m，玻璃区域单位面积自重为0.250kN/m 2（该值包括 8+1.52PVB+8mm 夹胶钢化玻璃、 3mm 铝单板、辅助型材及其它连接附件，即在8+1.52PVB+8mm 夹胶钢化玻璃的单位面积自重的基础上考虑 1.2 倍的系数，但不包括支撑钢结构本身的自重，支撑钢结构本身的自重 0.30 N/m 2）。
1.1、风荷载计算根据《建筑结构荷载规范》 GB50009-2012，，对于粗糙度为 B 类的地区，该处的风压高度变化系数为μz=1.0，阵风风压系数βgz=1.7。
（1）、负风压风荷载体型系数取 -1.3 时的风荷载（用于顶部面板，为保守计算现取值 -1.3）：根据载荷确定的有关公式可得：w kβgzμzμs w0=-1.70 × 1.0 × 1.3 × 0.35=-0.774(kN/m 2 )w=-1.4 × 0.774=-1.083(kN/m 2)（2）、正风压风荷载体型系数取 +1.3 时的风荷载（作用于顶部面板，由于雨棚属于悬挑结构，为保守计算现取值 +1.3）：w kβgzμzμs w0=1.70 × 1.0 × 1.3 × 0.351=0.774(kN/m 2)2w =1.4 × 0.774=1.083(kN/m)1.2、雪荷载计算根据现行《建筑结构荷载规范》GB50009- 2012 和《长沙地方规范》取值：0.7 kN/m 2。
雨棚模板工程量计算例题
雨棚模板工程量计算例题
一、背景介绍
雨棚是建筑中常见的一种覆盖结构，用于遮挡雨水，保护人们免受雨水侵袭。
在建筑施工中，计算雨棚模板的工程量是非常重要的一项工作，可以帮助工程师准确预估材料和人工成本，合理安排施工进度。
二、工程量计算步骤
1. 计算模板板材面积
首先，我们需要根据设计图纸中的雨棚尺寸，计算出所需要的模板板材面积。
假设雨棚的长为10米，宽为2米，那么需要的板材面积就是长乘以宽，即10米
*2米=20平方米。
2. 耗用模板脚手架数量
在进行模板施工时，需要借助模板脚手架来支撑模板板材。
我们需要根据实际
情况确定每平方米所需的脚手架数量，假设每平方米需要0.2个脚手架，那么总共
需要的脚手架数量就是20平方米*0.2=4个脚手架。
3. 耗用模板支架数量
除了脚手架，模板支架也是必不可少的施工工具。
根据设计要求，每个脚手架
需要2个支架来固定，所以支架数量就是脚手架数量的2倍，即4*2=8个支架。
4. 计算螺栓数量
在搭建模板结构时，还需要使用螺栓进行固定，螺栓的数量是根据支架数量来
确定的。
通常，每个支架需要4个螺栓，所以总共需要的螺栓数量就是支架数量
乘以4，即8*4=32个螺栓。
三、总结
通过以上的例题计算，我们可以清晰地了解到雨棚模板工程量计算的具体步骤，包括计算模板板材面积、耗用模板脚手架数量、耗用模板支架数量以及计算螺栓数量等。
这些工程量计算对于施工准备和进度安排非常重要，希望这个例题能够帮助读者更好地理解相关知识。
雨棚设计计算书
雨棚设计13.1雨篷的荷载作用说明雨篷承受的荷载包括：自重、风荷载、雪荷载以及活荷载。
(1)自重：包括面板、杆件、连接件、附件等的自重，可以按照500N/m2估算：(2)风荷载：是垂直作用于雨篷表面的荷载，按GB50009采用；(3)雪荷载：是指雨篷水平投影面上的雪荷载，按GB50009采用；(4)活荷载：是指雨篷水平投影面上的活荷载，按GB50009，可按500N/m2采用；A：考虑正风压时：a.当永久荷载起控制作用的时SA+=1.35Gk+0.6×1.4wk+0.7×1.4SkB：考虑负风压时：按下面公式进行荷载组合：SA-=1.0Gk+1.4wk13.1.1风荷载标准值计算(1)计算龙骨构件的风荷载标准值：龙骨构件的从属面积：A=5.18×1.525=7.8995m2LogA=0.898μsA1+(A)=μs1+(1)+[μs1+(25)-μs1+(1)]logA/1.4=0.5μsA1-(A)=μs1-(1)+[μs1-(25)-μs1-(1)]logA/1.4=1.487wkA+=βgzμzμsA1+w0=1.7×1×0.5×0.0004=0.00034MPawkA-=βgzμzμsA1-w0=1.7×1×1.487×0.0004=0.001011MPa(2)计算面板部分的风荷载标准值：μsB1+(A)=0.5μsB1-(A)=2wkB+=βgzμzμsB1+w0=1.7×1×0.5×0.0004=0.00034MPawkB-=βgzμzμsB1-w0=1.7×1×2×0.0004=0.00136MPa13.1.2风荷载设计值计算wA+=1.4×wkA+=1.4×0.00034=0.000476MPawA-=1.4×wkA-=1.4×0.001011=0.001415MPawB+=1.4×wkB+=1.4×0.00034=0.000476MPawB-=1.4×wkB-=1.4×0.00136=0.001904MPa13.1.3雪荷载标准值计算Sk：作用在雨篷上的雪荷载标准值(MPa)；S0：基本雪压，根据现行《建筑结构荷载规范》GB50009-2012取值：0.0004MPa；μr：屋面积雪分布系数，按表7.2.1[GB50009-2012]，为2.0；根据《建筑结构荷载规范》GB50009-2012公式7.1.1屋面雪荷载标准值为：Sk=μr×S0=2.0×0.0004=0.0008MPa13.1.4雨篷面活荷载设计值Q：雨篷面活荷载设计值(MPa)；Qk：雨篷面活荷载标准值取：500N/m2Q=1.4×Qk=1.4×500/1000000=0.0007MPa因为Sk>Qk，所以计算时雪荷载参与正压组合！G+=1.2×Gk=1.2×0.0005=0.0006MPaG-=Gk=0.0005MPa13.1.5选取计算荷载组合(1)正风压的荷载组合计算：SkA+=Gk+Sk+0.6wkA+=0.001504MPaSA+=G++S+0.6wA+=0.002006MPa(2)负风压的荷载组合计算：SkA-=Gk+wkA-=0.000511MPaSA-=G-+wA-=1.0Gk+1.4wkA-=0.000915MPa(3)最不利荷载选取：SkA=0.001504MPaSA=0.002006MPa13.2雨篷杆件计算基本参数：荷载作用：均布荷载(有拉杆作用)；悬臂总长度：L=5500mm，受力模型图中a=1200mm，b=4300mm；分格宽度：B=1438mm；板块配置：夹层玻璃8 +8 mm；悬臂梁：变截面工字钢，Q235；本处杆件按悬臂梁力学模型进行设计计算，受力模型如下：13.2.1结构的受力分析(1)荷载集度计算：qk=SkB=0.001504×1525=2.294N/mmq=SB=0.002006×1525=3.059N/mm(2)拉杆轴力计算：由于拉杆在雨篷外力作用下在铰接点产生的位移量在垂直方向上的矢量代数和等于拉杆在轴力作用下产生的位移量在垂直方向上的矢量即：P：拉杆作用力在垂直方向上的分力(N)；qL4(3-4a/L+(a/L)4)/24EI-Pb3/3EI=PL拉杆/EAE：材料的弹性模量，为206000MPa；L拉杆：拉杆的长度；A：拉杆截面面积(mm2)；P=qL4A(3-4a/L+(a/L)4)/8(Ab3+3L拉杆I)=6418.485N拉杆的轴向作用力为：N=P/sinα=10429.837N(3)雨篷杆件截面最大弯矩处(距悬臂端距离为x处)的弯矩设计值计算：Mmax：悬臂梁最大弯矩设计值(N·mm)；x：距悬臂端距离为x处(最大弯矩处)；q：组合荷载作用下的线荷载集度设计值(按矩形分布)(N/mm)；L：悬臂总长度(mm)；a、b：长度参数，见模型图(mm)；经过计算机的优化计算，得：x=5180mm|Mmax|=|P(x-a)-qx2/2|=9397024.75000001N·mm13.2.1梁的抗弯强度计算抗弯强度应满足：NL/A+Mmax/γW≤fNL/A+Mmax/γW =19.703MPa≤215MPa悬臂梁抗弯强度满足要求。
雨棚工程量计算公式
雨棚工程量计算公式
计算雨棚工程量的具体公式会根据不同的计量方法和工程实际情况而有所不同。
下面是一种常用的计算公式，供参考：
1. 单层雨棚工程量计算公式：
工程量 = 雨棚长度×雨棚宽度
2. 多层雨棚工程量计算公式：
工程量 = 雨棚长度×雨棚宽度×层数
需要注意的是，具体计算时还需考虑以下因素：
- 雨棚的形状：如果雨棚的形状不规则，可能需要进行更复杂的计算，比如将雨棚划分为多个简单形状（如矩形、三角形等）来计算每个部分的工程量，然后求和得到总工程量。
- 支撑结构：如果雨棚需要支撑结构，还需考虑支撑结构的数量和尺寸，这些也需要纳入工程量的计算中。
此外，对于具体的雨棚工程量计算，建议您咨询专业的建筑设计师或相关技术人员，根据现场实际情况进行精确计算，以确保计量结果准确无误。
很实用的雨篷计算(范例)
长沙运达综合体幕墙工程瑞吉酒店雨篷计算运达中央广场瑞吉南面雨篷系统计算书设计：校对：审核：批准：中国建筑装饰集团有限公司二零一四年九月目录瑞吉酒店雨篷系统计算 (1)§1、雨篷面荷载确定[标高：4.5m] (1)§2、雨篷8+1.52PVB+8mm夹胶玻璃面板计算 (3)§3、雨篷支撑钢架结构计算 (6)§4、雨篷支撑钢架结构固定钢梁计算 (14)§5、雨篷支撑钢架结构固定钢梁焊缝强度计算 (19)瑞吉酒店雨篷系统计算§1、雨篷面荷载确定[标高：4.5m]雨篷系统分析包括8+1.52PVB+8mm 夹胶钢化玻璃和3mm 厚铝单板作饰面材料，为保守计算，按玻璃和铝单板自重平均值取，该部位最大计算标高5.0m ，玻璃区域单位面积自重为0.250kN/m 2（该值包括8+1.52PVB+8mm 夹胶钢化玻璃、3mm 铝单板、辅助型材及其它连 接附件，即在8+1.52PVB+8mm 夹胶钢化玻璃的单位面积自重的基础上考虑1.2倍的系数，但不包括支撑钢结构本身的自重，支撑钢结构本身的自重0.30 N/m 2）。
1.1、风荷载计算根据《建筑结构荷载规范》GB50009-2012，，对于粗糙度为B 类的地区，该处的风压高度变化系数为μz =1.0，阵风风压系数βgz =1.7。
（1）、负风压风荷载体型系数取-1.3时的风荷载（用于顶部面板，为保守计算现取值-1.3）：根据载荷确定的有关公式可得：=-1.70×1.0×1.3×0.35 =-0.774(kN/m 2)=-1.4×0.774=-1.083(kN/m 2)（2）、正风压风荷载体型系数取+1.3时的风荷载（作用于顶部面板，由于雨棚属于悬挑结构，为保守计算现取值+1.3）：=1.70×1.0×1.3×0.35 =0.774(kN/m 2)=1.4×0.774=1.083(kN/m 2)0w w s z gz k μμβ=w 0w w s z gz k μμβ=w1.2、雪荷载计算根据现行《建筑结构荷载规范》GB50009-2012和《长沙地方规范》取值： 0.7 kN/m 2。
室外雨棚面积计算规则
室外雨棚面积计算规则
室外雨棚作为户外遮阳的重要设施，在设计和施工过程中需要准确计算其面积，以确保能够满足遮阳的需求。
以下是室外雨棚面积计算的一般规则和步骤：
计算方法
1.确定雨棚形状：首先需要确定雨棚的形状，通常为长方形、正方形
或矩形。
2.测量尺寸：使用测量工具（如尺子或测量仪）测量雨棚的宽度和长
度。
3.计算面积：根据雨棚的形状，使用以下公式计算雨棚的面积：
–长方形雨棚：面积 = 长度 x 宽度
–正方形雨棚：面积 = 边长 x 边长
–矩形雨棚：面积 = 长边长 x 短边长
实例分析
假设一个室外雨棚的尺寸为12米（长）x 4米（宽），按照以上规则进行面积计算：
1.计算面积：面积 = 12 x 4 = 48平方米
因此，该室外雨棚的面积为48平方米。
注意事项
•在计算雨棚面积时，确保尺寸精准，避免出现误差。
•若雨棚为不规则形状，可将其分割为多个简单形状，分别计算后相加得到总面积。
•预留一定的面积余量，以确保雨棚完全遮阳。
•在实际施工中，应根据设计要求和建筑物特点进行具体计算和调整。
以上是关于室外雨棚面积计算的一般规则和步骤，通过准确计算雨棚面积，可
以更好地满足户外遮阳的需求。
