《网络工程与综合布线技术》大作业要求及评分标准

网络系统集成与综合布线课程考试评分标准

《网络系统集成与综合布线》课程考试评分标准
1、课程性质：
本课程为计算机专业选修课，是考查课。

2、考试方式：
学生可选择一个真实的网络环境，或者虚拟一个网络环境，然后基于新建一个网络进行调研分析和规划设计，综合运用所学的知识和技术，进行网络系统规划与设计，课程结束时提交一份切实可行的网络规划和系统集成的设计方案。

3、评分标准
全学期总评成绩由两部分组成：一是平时成绩（包括平时上课及上机考勤、作业、实验报告等，占50%），二是提交的设计方案成绩（根据设计方案合理性、可行性等由任课教师进行综合评分，占50%）。

任课教师进行设计方案综合评分评分时，参考以下评分标准：
注：可参考网上相关资料，但不能原样复制粘贴；可与同学讨论，但不能抄袭。

任课教师：周铭。

综合布线设计方案要求及大作业模板

实训 4 - 大作业
综合布线设计方案
实验要求：
在综合布线设计阶段，设计者要充分考虑建筑物的实际分布及结构，论证方案的合理性。

可根据逻辑拓扑结构完成布线设计，将复杂的网络进行层次化和模块化。

一般设计流程参考：
图-1 布线设计流程图
技术文档要求：
环境背景：以本学院，某3个建筑物为背景，假设网络中心设在某楼。

1.明确设计目标
2.确定布线拓扑结构
确定采用哪种布线结构：星型、总线型、环型、树型。

采用模块化结构布线划分为：设备间、工作区、管理区、水平子系统、垂直干线子系统、建筑群子系统，设计时也可做适当简化。

3.符合设计标准
中国民用建筑电气设计规范（JGJ/T16-92）
智能建筑设计标准（EBD-03-95）
工业企业通信设计规范（CECS09-89）
建筑与建筑群综合布线系统工程设计规范（CECS72:97）
国际建筑通用布线标准（ISO1801）等
4.体现设计优点
开放性、先进性、灵活性、易管理、扩展性、性价比。

5.方案预算
根据设计方案，估算工程所需的材料类型、数量及价格，并列出明细。

施工费暂不计入。

例如：
以上内容要求在设计文档中要有充分体现，图、表引用恰当、合理、正确。

文字排版结构清晰。

★大作业
《网络工程规划与设计》
--网络综合布线设计
设计题目：
姓名：
学号：
日期：
评分：。

《网络综合布线》课程设计要求与评价标准

福建工程学院软件学院09级10-11学年第一学期《网络综合布线》期末课程设计要求与评价标准一、设计题目《网络综合布线系统设计方案》（学生宿舍）二、设计目的学生通过《网络综合布线》课程的学习，掌握综合布线系统设计的内容和方法。

并能综合应用WORD、V isio或AutoCAD编制设计文件。

三、方案设计要求网络综合布线系统建设方案应遵循以下要求设计：1.工程概况客户的单位名称；工程的名称；设计单位（施工方）的名称；设计的意义；设计内容概要。

2.综合布线系统概念3.设计原则与目标阐述综合布线系统要达到的目标；设计所依据的原则。

4.布线系统设计、施工、验收遵循的规范和标准说明综合布线系统采用的设计标准、测试标准和参考的其他标准。

5.用户需求说明信息点的分布情况。

6.综合布线系统结构设计7.综合布线子系统设计1)工作区子系统设计：描述工作区的器件选配和用量统计。

2)水平子系统设计：水平子系统设计应含信息点需求、信息插座设计和水平电缆设计三部分。

3)垂直干线子系统设计：描述垂直主干的器件选配和用量统计以及主干编号规则。

4)管理子系统设计：描述该布线系统中每个配线架的位置、用途、器件选配、数量统计和各配线架的电缆卡接位置图。

5)设备子系统设计：包括设备间机柜、电源、跳线、接地系统等内容8.产品选型布线产品品牌选择；屏蔽与非屏蔽的选择；双绞线与光纤的选择。

9.工程实施说明工程实施准备；施工管理；施工进度安排等。

10.测试验收及维护验收测试/售后服务：对测试链路模型、所选用的测试标准和电缆类型、测试指标和测试仪器做出界定；对用户的培训计划，售后服务方式及质量保证期。

11.材料及费用总清单综合布线工程材料总清单及费用-材料预算和工程费用清单。

12.图纸分册工程设计/施工图纸-图纸目录、图纸说明、系统图和各层平面图；施工组织管理图。

四、方案编制要求1.每个同学都要按照设计要求独立完成方案的编制任务。

如有雷同将根据具体情节及雷同范围酌情扣减相应的分数。

网络综合布线评分表准则

2010年贵阳市网络综合布线技能竞赛评分表
组别：
队号：评分项目
A.图纸要素完善，逻辑结构正确
评分人：
裁判：最大分值
4分
内容描述及评分标准
BD、FD设计和连接是否正确2分；水平链路是否从FD右则连接1分；楼层是否之下而上划分好楼层结构1分。有标题和有各子系统说明1分；有楼层名称和BD/FD名称1分；有线缆名称和设计说明1分。分为二档评分，为0.5分 ,1分分为二档评分，为0.5分 ,1分页面设置合理和有保存JPG文件，1分。数量正确，2分；设备间隔与每组设备位置正确，1分。有标题，0.5分；则面大括号说明，2分. 图标有按照组委会提供的图标模板制作,0.5分；大小合理，2分。分为二档评分，为0.5分 ,1分。页面设置合理和有保存JPG文件，1分。封面美观1分；目录正确，1分。分为二档评分，为0.5分 ,1分。纸张打印打印齐全，1分；装订，1分
6.5分
6根跳线制作与跳接，6分；110-RJ45跳线跳接，0.5分
6.5分
语音测试成功2分；网络测试成功3分。工具使用规范，1分；操作过程中材料运用合理性，1分；人员协调配合， 1分。清理现场，1分；工具还原1分
5分
3分 2分 100分
4分
ห้องสมุดไป่ตู้线缆铺设与端接
6分
七、大楼一楼链路安装（共15分）
线管安装
8分
线缆铺设与端接
7分
链路安装八、大楼二楼链路安装干线端接（共26分）跳线制作与管理九、测试语音与网络测试（共5分）十.现场环境操作规范规范（共5 分）现场清理十一.合计
13分
大对数正确端接,5分;数据主干端接,1分；标识制作，0.5分

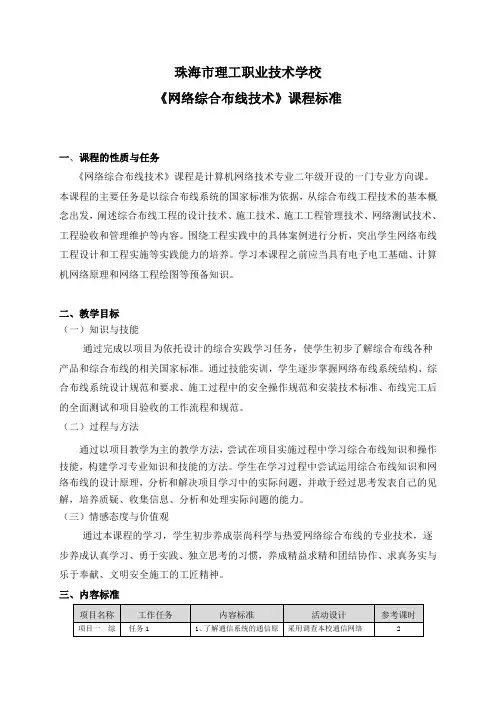

《网络综合布线技术》课程标准

珠海市理工职业技术学校《网络综合布线技术》课程标准一、课程的性质与任务《网络综合布线技术》课程是计算机网络技术专业二年级开设的一门专业方向课。

本课程的主要任务是以综合布线系统的国家标准为依据，从综合布线工程技术的基本概念出发，阐述综合布线工程的设计技术、施工技术、施工工程管理技术、网络测试技术、工程验收和管理维护等内容。

围绕工程实践中的具体案例进行分析，突出学生网络布线工程设计和工程实施等实践能力的培养。

学习本课程之前应当具有电子电工基础、计算机网络原理和网络工程绘图等预备知识。

二、教学目标（一）知识与技能通过完成以项目为依托设计的综合实践学习任务，使学生初步了解综合布线各种产品和综合布线的相关国家标准。

通过技能实训，学生逐步掌握网络布线系统结构、综合布线系统设计规范和要求、施工过程中的安全操作规范和安装技术标准、布线完工后的全面测试和项目验收的工作流程和规范。

（二）过程与方法通过以项目教学为主的教学方法，尝试在项目实施过程中学习综合布线知识和操作技能，构建学习专业知识和技能的方法。

学生在学习过程中尝试运用综合布线知识和网络布线的设计原理，分析和解决项目学习中的实际问题，并敢于经过思考发表自己的见解，培养质疑、收集信息、分析和处理实际问题的能力。

（三）情感态度与价值观通过本课程的学习，学生初步养成崇尚科学与热爱网络综合布线的专业技术，逐步养成认真学习、勇于实践、独立思考的习惯，养成精益求精和团结协作、求真务实与乐于奉献、文明安全施工的工匠精神。

三、内容标准四、实施建议（一）教学方法根据课程内容和学生特点，灵活运用案例分析、分组讨论、角色扮演、启发引导等教学方法，引导学生积极思考，乐于实践，提高教学效果。

1、模拟教学法：目的在于训练学生技能，我们对工程施工实际场景进行模拟，对部分教学内容采用“工作过程导向”的教学方法，通过“引、演、讲、探”的过程，使学生了解理论的来龙去脉和实际用途，理解理论的内涵，用以指导学生的实训操作。

综合布线比赛评分标准

内容描述及评分标准根据机柜内部配线架、理线环、线缆的整理情况，予以1~2 分的加分一共6路，根据测试线路连通性给分，导通的每一路得2分，不通不得分一共6路，根据线槽或线管的制作质量进行加分，合格的每一路加1分，有明显缺陷不得分根据机柜内部配线架、理线环、线缆的整理情况，予以1~2 分的加分一共6路，根据测试线路连通性给分，导通的每一路得2分，不通不得分一共6路，根据线槽或线管的制作质量进行加分，合格的每一路加1分，有明显缺陷不得分根据机柜内部配线架、理线环、线缆的整理情况，予以1~2 分的加分根据连通性给分，导通加3分，不同不给分根据连通性给分，导通加3分，不同不给分根据连通性给分，导通加3分，不同不给分根据垂直系统线槽和建筑物间线管的施工情况予以加分1分
综合布线技能竞赛评分表
组别
评分项目点数统计表系统图设计文档 25分+10分端口对应表施工图材料统计表竣工报告（附加）素养5分配线装置 10分清理网络跳线制作永久链路制作一层连通性一层施工质量内容描述及评分标准根据是否制作及完成程度分三档：5分、3分、1分、0分根据是否制作及完成程度分三档：5分、3分、1分、0分根据是否制作及完成程度分三档：5分、3分、1分、0分根据是否制作及完成程度分三档：5分、3分、1分、0分根据是否制作及完成程度分三档：5分、3分、1分、0分完成竣工报告，可得附加分10分，未完成不得分完成施工场地清理，得5分，否则不得分共4根跳线，根据测试是否导通给分，每根跳线0.5分根据测试设备检测链路连通性给分，每路1分，共8路一共6路，根据测试线路连通性给分，导通的每一路得2分，不通不得分一共6路，根据线槽或线管的制作质量进行加分，合格的每一路加1分，有明显缺陷不得分

综合布线大作业考核标准

《网络规划与综合布线》大作业考核标准考核
一、大作业要求
1、近五年来的发展状况及趋势。

2、自行选择题目制作一个完整网络规划项目方案（至少包含综合布线的7大系统）。

3、针对综合布线领域提出自己的认识和看法。

二、评分标准
1、内容（20分）
（1）项目方案贴近实际。

（2）结构合理。

2、艺术性（40分）
（1）网络布局。

（20分）
（2）各子系统连接合理（20分）
3、创意（20分）
要求：不能抄袭别人的作品，如发现整个内容、结构设计是抄袭的，则该项为零分。

4、整体评价（10分）
5、方案设计说明（10分）
要求：设计思路完整和作品介绍到位。

邮箱：905765759@
上交日期：最晚不得超过2015年6月1日。

《综合布线与网络工程》课程标准

《综合布线与网络工程》课程标准一、课程的性质《综合布线与网络工程》课程是计算机网络技术专业的一门专业核心课程。

通过本课程的学习, 使学生能在正确理解计算机组网原理、组网技术的基础上，熟练掌握综合布线技术的实际运用，能熟练运用综合布线技术开展计算机网络和电话语音等系统的综合布线系统工程招投标、设计、施工、测试和验收工作，并掌握综合布线工程相关管理知识。

最终把学生培养成为具有良好的职业道德和熟练技能的一线工程技术和管理人才的目的。

本课程要求学生已具备一定的网络基础知识和项目管理知识，以《计算机网络技术基础》、《局域网组建与维护》、《网络管理》为前导课程。

二、课程设计思路随着网络通信技术和智能建筑技术的发展，综合布线技术得到了广泛而且深入的应用。

市场对综合布线系统设计、工程实施管理、工程监理及通信线路维护的技术人员需求量较大。

因此，课程在设计上本着懂理论，重应用的总体思路，突出体现职业教育的技能型、应用性特色，着重培养学生的实践应用技能，力求达到理论够用，技能过硬的目的。

本课程的总学时为72。

根据网络综合布线工程的有关要求，本课程安排了13个任务模块，通过完成学习情境中的工作任务，从实际案例分解项目，以工作任务为中心构建教学单元的课程设计原则，将本课程的知识、技能教学内容和要求融入各教学单元中。

围绕当前综合布线工程中的基本概念、规范，布线工程中传输介质和器材、工具的使用，布线子系统的施工工艺、施工图纸的绘制，布线系统的测试、验收等内容，培养学生职业能力和职业素质。

三、课程目标本课程根据从事综合布线和网络工程相应的岗位职业需求。

要求学生在掌握网络技术相关基础知识的前提下，培养成为具备相应职业素质、能够熟练完成网络布线工程的高技能专业人员。

通过本课程的学习，学生在网络工程布线系统施工中具有顶岗操作的技能。

（一）知识目标了解综合布线技术的发展过程、发展水平和发展趋势；●了解国外、国内常用综合布线产品，掌握常用国际国内布线标准；●掌握网络综合布线基础知识，包括综合布线系统概念、特点和组成；●掌握布线缆线和连接、保护器件的种类和性能；●掌握综合布线工程施工技能、测试方法、验收依据和方法；●掌握综合布线系统设计知识，包括设计原理、方法、步骤；●掌握综合布线工程招投标的方式、方法及过程。

综合布线评分标准

范施工（1分） 31 施工分工合理、并行施工（1分） 32 施工正确使用施工工具、合理用料（1分） 33 施工完成后清洁现场（1分） 34 施工工具还原摆放到工具箱（1分）
光纤链路两端预留1至1.5米，小于1米或大于1.5米扣0.5分/处，预留光纤余长盘在光纤配线架里。光纤链路安装位置不符合要求扣0.5分/处，扣光为止。大对数链路线序不正确扣1分/处，端接位置不正确 15 大对数链路不通扣5分大对数链路安装正确（8分）扣1分/处。 /链路且不通的其他项大对数链路两端预留1至1.5米，小于1米或大于1.5 16 不再扣分大对数预留长度合理（2分）米扣0.5分/处，预留线盘在机架上。同轴电缆链路安装正确（4 同轴电缆链路英制F头制作不正确扣0.5分/处，端 17 同轴电缆链路不通扣3 分）接位置不正确扣0.5分/处。分/链路且不通的其他同轴电缆预留长度合理（2 同轴电缆链路两端预留1至1.5米，小于1米或大于 18 项不再扣分分） 1.5米扣0.5分/处，预留线盘在机架上。（3）配线子系统的安装与布线（48分） 13 ①信息插座安装（6分）未完成扣1分/个且未 19 信息插座安装正确（6分）完成的其他项不再扣 ②线槽、线管安装（20分） 20 线槽、线管安装正确（15分） 21 线槽、线管安装美观（5分） ③双绞线、同轴电缆链路（22分）双绞线链路安装正确（ 12 22 双绞线链路不通扣4分分） /链路且不通的其他项双绞线链路预留长度合理（4 23 不再扣分分）同轴电缆链路安装正确（4 24 同轴电缆链路不通扣3 分）分/链路且不通的其他同轴电缆预留长度合理（2 25 项不再扣分分）（4）管理系统（15分） 26 未完成扣1分/对且未双绞线链路标签正确（4分）完成的其他项不再扣 27 光缆链路标签正确（5分）分信息底盒选用正确，安装位置正确，安装牢固，不符合扣1分/个。线管或线槽存在缝隙、不按要求制作弯头扣0.5 分/ 处，扣完为止。线管安装要求整体贴墙，横平竖直，不符合扣 1-5 分。数据和语音模块制作不正确扣1分/处，数据和语音链路安装位置不正确扣1分/处。双绞线链路两端预留1至1.5米，小于 1米或大于1.5 米扣0.5分/处，预留线盘在机柜内。同轴电缆链路英制F头制作不正确扣0.5分/处，端接位置不正确扣0.5分/处。同轴电缆链路FD端预留1至1.5米，小于1米或大于 1.5米扣0.5分/处，预留线盘在机架上。标签成对，并标不符合要求扣1分/对。标签成对，并标不符合要求扣1分/对。

综合布线技术规格及要求(完整资料).doc

此文档下载后即可编辑1技术规格要求综合布线系统的主干系统要求可以支持万兆以太网和各种常用的电话系统，配线系统要求可以支持千兆以太网和各种常用的电话系统。

1.1总原则本工程中所采用的综合布线系统应符合以下原则：1.可靠性系统应具有长期和稳定工作的能力，应具有在规定的条件下和规定的时间内完成规定功能的能力。

2.实用性系统应具备完成工程中所要求功能的能力和水准。

即系统应符合本工程实际需要的国内外有关规范和功能要求，并且实现容易和操作方便。

3.先进性系统应是在满足可靠性和实用性要求前提下的最先进的系统。

即系统应是一个符合集散系统发展趋势，特别是符合计算机技术和网络通信技术最新发展潮流并且应用成熟的系统。

4.经济性系统应满足性能与价格之比同类系统和条件下达到最优。

其经济性包括以下内容：（1）系统本身的价格（包括系统设备、技术服务和培训）；（2）系统运行及维护费用；（3）对系统实施现场的特殊要求所需的费用。

1.2综合布线系统的层次结构办公用房的综合布线系统采用符合《综合布线系统工程设计规范》（GB 50311-2007）的层次结构，分为7个组成部分：（1）工作区（2）配线子系统（3）干线子系统（4）建筑群子系统（5）管理（6）设备间（7）进线间1.3产品认证投标人应根据《综合布线系统工程设计规范》（GB 50311-2007）要求，所提供的布线产品须经过具有合法性、独立性和权威性的中国权威测试机构（如：信息产业部数据通讯产品质量监督检验中心、信息产业部光通信产品质量监督检验中心、国家电线电缆检测中心等等）进行测试认证，并出具该机构发出的认证证明：1、六类屏蔽综合布线系统产品必须获得中国国家权威机构出具的满足ISO/IEC 11801:2002 Ed2.0或TIA/EIA 568-B.2-1 CAT-6类最新的国际标准关于六类系统的合格认证，并提供详细证明文件。

2、六类水平双绞线必须获得中国国家权威机构出具的满足LSOH 的合格认证，并提供详细证明文件。

(完整版)《网络工程与综合布线》课程实训教学大纲

《网络工程与综合布线》课程实训教学大纲课程名称：网络工程与综合布线实训学时：42适用专业：计算机网络专业课程类别：专业课编写大纲教研室/实训室：网络技术教研室一、实训目的与要求通过本课程的学习，使学生了解综合布线系统，综合布线系统中的传输介质，综合布线工程的设计与施工等内容，分析典型的网络工程与综合布线项目，学会网络工程与综合布线项目的设计、施工与管理．为走上相应职业岗位奠定基础。

二、实训方式现场实施+实际操作三、考核方法出勤率30％+完成效果70％四、实训指导书及主要参考资料《网络工程与综合布线》指导书计算机系组编著内部使用《网络工程与综合布线》邓文达等编著清华大学出版社五、实训项目及学时分配六、实训项目内容及其要求实训一、参观校园网、熟悉机房布线、拓扑结构及网络设备的认识（2学时)【实验目的】：熟悉校园网、熟悉机房布线、拓扑结构及网络设备【实验内容】：网络工程和综合布线所涉及的内容。

用户需求分析、网络系统设计、布线系统设计等涉及的内容。

【实训设备】：学院网络中心机房所有设备【实训要求及成绩评定】：1、了解用户需求分析、网络系统设计、布线系统设计等涉及的内容.2、评定办法：根据结果现场评定。

A+：掌握所有内容；A：掌握要求的内容；A—：基本完成情况较好实训二、用 VISIO 绘制综合布线图(4学时）【实验目的】：掌握用 VISIO 绘制综合布线拓朴图、路由图、信息点分布图【实验内容】：用VISTO绘制网络拓扑图用VISTO绘制各种路由图用VISTO绘制信息节点分布图【实训设备】:Office 办公软件【实训要求及成绩评定】:1、熟练运用VISTO绘制结构图2、评定办法：A+：掌握所有内容;A:掌握要求的内容;A-：基本完成情况较好实训三、综合布线工程方案设计实训（4学时)【实验目的】：通过实训掌握综合布线总体方案和各子系统的设计方法，熟悉一种施工图的绘制方法（AUTOCAD 或VISIO ），掌握设备材料预算方法、工程费用计算方法。

网络综合布线技术项目评分标准

网络综合布线技术项目评分标准网络综合布线技术项目评分标准第一部分：工程项目设计(含工程预算) 20分图1-1为一栋三层楼建筑物平面示意图,请按照下面要求进行网络综合布线系统工程设计。

1．信息点点数统计表（5 分）按照每个房间数据/语音信息点进行表格输入得2分，语音点数量统计正确得1分，数据信息点数量统计正确得1分；电子表格格式设置正确、美观得1分。

（共5 分）2．依据项目要求与实际软件、硬件环境设计基本网络拓扑图，并以A4幅面打印图纸。

（3 分）网络拓扑结构图符合项目需求得2分；图纸说明符合图纸要求得1分。

（共3分）3．综合布线系统设计（7 分）（1）设备间子系统位置、机柜规格和数量符合实际环境及项目需求得0.5分，利用红色标注相关信息清晰得0.5分。

（共1分）（2）垂直子系统位置、材料规格和数量符合实际环境及项目需求得0.5分，利用橙色线条标注相关信息清晰得0.5分。

（共1分）（3）管理间子系统位置、机柜规格和数量符合实际环境及项目需求得0.5分，利用黄色线条标注相关信息清晰得0.5分。

（共1分）（4）水平子系统布线路由、材料规格、数量符合实际环境及项目需求得1分，数据信息点路由标注清晰得0.5；语音信息点相关路由标注清晰得0.5。

（共2分）（5）工作区子系统，完成材料标注得0.5分；相关材料表示清晰得0.5分。

（共1分）（6）图纸包含比例尺得0.5分；含图例说明得0.3分；含设计人名称与日期各得0.1分。

（共1分）4．工程材料预算统计表（5 分）综合布线系统工程材料预算统计表规格齐全得1分、数量正确得1分；预算合理得3分，并且打印1份签名。

（共5分）如果预算超过最佳值3%得扣2分；超过5%；该项不得分；如果超过5%的，每超过1%倒扣1分。

第二部分：安装施工70分1．参照施工图进行现场安装（10 分）（1）完成项目平面图绘制得5分；比例符合图纸要求得3分；比例尺标注正确得2分。

（共10分）（2）施工不能超出模拟墙板的范围倒扣5分，施工时由于误操作破坏板材倒扣5分。

综合布线实操评分标准

综合布线实操卷评分标准评分项目内容描述及评分标准最大分值得分
水平双绞线端接20分；跳水平双绞线端接，跳线线连通垂直水平子系统5 连通垂直水平子系统分；线缆端接工艺与扎线美观度5分。一、线缆操作 BD-FD主干线双绞线端接主干线双绞线端接、制在指定端口20分；制作双作水平（交叉）双绞绞线20分；工艺5分；测线，测试系统试链路5分。
30
50
二、管理与标识
绑扎与线缆标识
电缆绑扎和端口标识各5 分
10பைடு நூலகம்
操作规范三、现在环境规范现场清理
操作工艺规范性5分
5
清理现场3分；工具还原2分
5 100
四、合计

网络综合布线技术要求（专业文档）

网络综合布线技术要求（专业文档）网络综合布线技术要求(专业文档)（一）综合布线系统与网络设备架设系统1．系统基本要求本系统是一个综合化、高标准的布线系统与网络设备架设系统，必须达到国标《智能建筑设计标准》中的甲级标准和《建筑与建筑群综合布线系统工程设计规范》中的综合布线配置标准。

综合布线系统与网络设备架设系统产品必须为成熟产品并有成功项目案例，并充分考虑将来网络结构改变、扩容及配合新技术发展的需要而达到平滑过渡的可行性。

济南军区总医院保健楼结构化综合布线系统各包含三套网络系统，即：内网（军字1号网）、军事综合信息网、外网，各网络系统物理隔离，包含语音网（电话），语音网需保证每个房间至少一条线路。

济南军区总医院保健楼结构化综合布线系统中的内、外网数据、语音点为六类星型拓扑结构。

1.1 工作区子系统(1) 内、外网、军事综合信息网数据信息模块、语音模块采用六类原厂产品，支持六类定义的所有应用；可重复安装，能用工具反复压接，连续使用；具有多种颜色的模块以便信息识别管理。

(3) 选择六类模块和国标单口或双口面板（86*86）来组成工作区信息插座，信息插座上有明显的标识以区分各种不同应用。

(3) 六类数据点配用六类标准原装跳线，分为5M、3M、2M三种，在合同总跳线数量不变原则下，三种跳线数量配比在弱电总包方完成水平子系统施工后由济南军区总医院信息科给定。

(4) 地面信息插座采用铜制或不锈钢材质。

1.2 水平子系统(1) 水平子系统线缆采用六类4对PVC护套（低烟无卤）非屏蔽双绞线。

(2) 水平电缆配线距离不超过90米。

(3) 产品技术要求：双绞线、接插件（配线架、信息插座、尾线）、光纤要求使用同一厂家产品，不得混用。

为了与医院弱电系统完全配套，本次产品选择与门诊楼、内科楼相同型号产品：康普。

1.3 干线子系统（以楼为单位）（1）语音主干采用25对大对数电缆，从语言总配线间分别引至各分配线间，每层配线间敷设几根25对大对数电缆以深化设计为准并留有余量。

网络设计与布线考核方案及评分标准

2011级计算机科学与技术（网络工程）专业《网络设计与布线》考核方案考核形式：项目考核，并以PPT演示文稿报告形式验收。

考核地点：李渡校区二教308。

考核内容：1、课程设计题目×××××××××综合布线系统设计2、建筑物结构共6层，每层结构都一样，两边是房间，中间是走廊。

02 至17号房每房2个信息点，位置在房间两侧中间，18 和19号房每房4个信息点，房间两侧各两个，平均分布。

3、设计基本要求为该公司组建公司计算机网络，进行合理的综合布线系统设计。

设备间放在一楼的弱电井房。

包括以下方面1)工程概况2)需求分析3)综合布线系统设计A．说明网络选用的综合布线系统B．综合布线系统配置（即设备间和楼层配线间如何设置）C．综合布线7个子系统的设计（1、合理产品选型2、材料预算3、管槽系统设计）4)图纸部分：绘制综合布线系统拓扑图格式要求：使用A4纸，上下左右边距分别为2.5厘米。

封面：见附件标题：黑体二号，下划线，居中。

内容：首行缩进2个字符，小四号字，宋体，1.5倍行距。

页眉：“长江师范学院网络设计与布线课程设计”，宋体小五居中。

页码在右下角，起始页码0，格式“-页码-”，首页页码不显示。

2011级计算机科学与技术（网络工程）专业《网络设计与布线》评分标准一、基本（70分）二、表达(30分)1、实践性与应用性（15分）具体等级可分为4档：有大量实践和深入的专业级水平与体会的可得15分，有良好的实践与切身体会和经历的可得12分，有一般的实践与基本合适的体会的可得10分，有初步实践与比较肤浅的体会的可得8分。

2、表达能力与综合分析能力（15分）可从是否逻辑清晰、表达严谨、文字流畅和条理分明等区分为3档：结构合理，层次清晰，逻辑性强，语言流畅，行文规范的可得10分，结构完整，层次清楚，语言通顺的可得10分，结构较合理，层次较清楚，语言通顺的可得5分。

网络综合布线大作业

目录1 概述 (1)1.1 系统概述 (1)1.2 系统功能 (1)2 系统结构与配置 (2)2.1 综合布线的设计标准及原则 (2)2.1.1 设计标准 (2)2.1.2 设计原则 (3)2.2 设计方案及配置 (3)3 系统功能 (4)3.1 用户现场环境 (4)3.2 信息点分布情况 (4)3.3 功能简介 (4)4 综合布线总体方案及说明 (5)4.1 综合布线系统总体设计 (5)4.2 综合布线产品选择 (6)5 综合布线子系统实施设计 (8)5.1 工作区子系统设计 (8)5.2 水平子系统设计 (8)5.3 管理子系统设计 (9)5.4 设备间子系统设计 (9)5.5 设备清单 (10)6 系统测试 (10)参考文献 (12)1 概述1.1 系统概述阿勒泰地区二中占地面积154.6万平方米，建筑面积55.49万平方米，形成了功能完善的教学科研区、体育活动区、学生和教师生活区。

教学科研区教学楼（以1号教学楼为例）网络综合布线系统需具有综合型智能信息化。

具备智能化的各种信息传递通道，使其在一段时期内能适应不断增长的新需求、新变化，充分发挥现代通信设施的新效应。

本方案将根据这一特点进行统一考虑，以最大限度地体现可靠、实用性；先进性；灵活性；模块化；扩充性；标准化等这些特性。

1.2 系统功能综合布线系统是一个组合压接方式、模块化结构、星型布线并且具有开放特征的布线系统。

它包括工作区子系统、水平子系统、管理子系统、垂直子系统、建筑群子系统、设备间子系统，本次设计相关功能如下：（1）系统满足实用性、先进性、开放性、灵活性、安全性和经济性。

不但满足当前应用系统对通信的需求，而且符合今后技术发展和管的需要，为以后“一卡通系统”和“三网合一”留足空间。

（2）能为语音、数据及高清晰度图像信息提供高速及宽带的传输能力。

（3）提供有效的工具和手段，能够简单、方便进行线路的分析、检测和故障隔离，当故障发生时，可迅速找到故障点并加以排除。

项目题目及评分标准网络工程

2009级专科计算机网络专业《网络布线技术与工程》课程考试——项目设计及评分标准一、项目要求根据下列给出的酒店综合布线系统的需求，进行方案设计。

文档要包含如下内容：1.投标书；2.投标书附件；3.投标保证金；4.法定代表人资格证明书；5.授权委托书；6.具有标价的工程量清单与报价表；7.完成项目的组织计划；8.资格审查表；9.对招标文件中的合同协议条款内容的确认与响应；10.按招标文件规定提交的其他资料。

具体需求说明：由于酒店属于服务性行业，是人们外出、旅游时暂时居住的地方，有时也会作为临时的办公场所。

因此酒店综合布线方案设计和施工与其他建筑相不同，有着许多特殊的地方，在设计和施工的时候需要多加注意。

酒店综合布线方案应具备如下特点：1.每个信息点所管辖的空间比较大，不能套用智能建筑标准中的信息点估算方法，需要根据实际情况来考虑;2.在酒店中每个信息点基本都有明确的使用目的;3.大多数酒店目前仍然使用用户电话交换机系统，以满足酒店对电话系统的特定需求;4.在酒店中，因客房卫生间内有电话，且必然与客房电话为同一分机号码，因此水溅、水蒸气凝露必然会影响到今后客房内电话系统的通话质量;5.酒店属于服务性行业，客人的入住率、投诉率是酒店日常管理的重要一环，而电话是直接展现在客人面前的设备，一旦出现电话故障，必然引起投诉;6.有些酒店不在各楼层设置服务员工作间，因此需要考虑客人在无法进入客房时与客房部的联系方法;7.许多酒店都配备有视频点播系统，因此酒店综合布线方案需与之配套;8.防止从客房内入侵宾馆管理系统，造成不必要的损失，需要做好网络安全措施;9.酒店大堂内有前台、电话亭、大堂经理接待台等服务设施，对应的电话、网络系统都应该到位;10.酒店内有大型会议室、办公室、餐厅、休闲场所、健身场所、购物天地、停车场等各种设施，这些设施都应在酒店综合布线方案中根据各自的特点布置;11.国际上许多酒店管理集团都有自己的网络系统、电话系统和综合布线系统标准和设计规范，在进行这些宾馆的综合布线设计时需参考特定的规范。
