电气控制柜安装方法详解

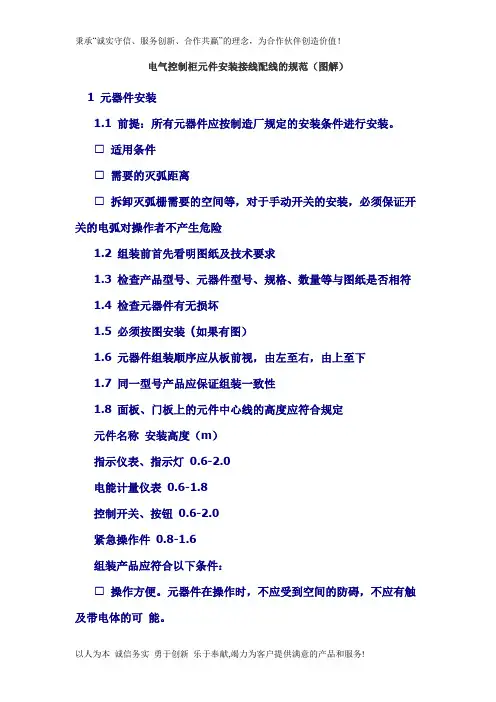

电气控制柜元件安装接线配线的规范(图解)
电气控制柜元件安装接线配线的规范（图解）1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。
电气控制柜安装施工方法
电气控制柜安装施工方法
1. 引言
本文档旨在提供电气控制柜的安装施工方法。
在进行电气控制柜的安装之前，务必仔细阅读并理解本文档中的安装步骤。
2. 材料准备
在进行电气控制柜安装之前，需要准备以下材料：
- 电气控制柜
- 安装螺栓和螺丝
- 电气线缆
- 接地线
3. 安装步骤
按照以下步骤进行电气控制柜的安装施工：
3.1 安装位置选择
选择一个合适的位置用于安装电气控制柜。
该位置应具备以下条件：
- 安装面积足够
- 远离易燃和易爆物品
- 通风良好
3.2 安装螺栓和螺丝
使用适当的螺栓和螺丝固定电气控制柜到安装位置上。
确保螺栓和螺丝固定牢固。
3.3 连接电气线缆
连接电气线缆到电气控制柜中相应的接口上。
请确保连接正确无误。
3.4 接地处理
将接地线与电气控制柜连接，确保有效地接地。
3.5 安装调试
安装完成后，进行相关的安装调试工作，确保电气控制柜正常工作。
如发现任何问题，及时修复或调整。
4. 安全注意事项
在进行电气控制柜的安装过程中，请注意以下安全事项：
- 穿戴个人防护设备，如安全帽和手套。
- 施工区域应有足够的光线，确保安全操作。
- 进行安装前，确认电气设备和线缆的电压已经断开。
5. 总结
本文档介绍了电气控制柜的安装施工方法。
在进行安装前，请确保已经准备好所需材料，并且在施工过程中注意安全事项。
希望本文档能够帮助您顺利完成电气控制柜的安装工作。
参考资料：。
电气控制柜体及电气设备安装操作规程
电气控制柜体及电气设备安装操作规程1. 引言电气控制柜体及电气设备是现代工业生产中不可或缺的重要组成部分，其主要作用是对生产设备进行控制和保护。
因此，在安装电气控制柜体及电气设备时必须严格遵循操作规程，保证设备的正常运行和使用寿命。
本文档旨在制定一套标准化的电气控制柜体及电气设备安装操作规程，以保证电气设备在安装过程中的安全性和可靠性。
2. 安装前准备2.1 设备检查在安装前，应先检查所需安装的电气设备是否符合国家相关标准和规定，并检查其外观是否有明显损伤和松动的部件、缺损、锈蚀等情况。
2.2 设备放置确定设备安装位置，并按照设备的要求放置安装平台，确保平台水平度≤0.1mm/m。
2.3 安全准备安装前应对现场进行安全评估，制定合理的安全措施。
在安装过程中，应佩戴符合安全标准的个人防护装备，如安全帽、手套、防滑鞋等。
3. 电气控制柜体安装3.1 安装前检查在进行电气控制柜体安装前，应检查柜体各部件是否齐全完好，确认柜体的规格、型号、数量与设计文件相符合。
3.2 安装步骤•步骤一：卸下箱体顶盖在卸下箱体顶盖之前，应确认顶盖螺丝的松紧情况。
卸下顶盖时，要先拆下侧板中的压板，再依次拆下顶盖，切勿用力过猛，避免顶盖变形与损坏。
•步骤二：将底座固定在安装平台上底座上应该装配有合适的膨胀螺栓和膨胀管，确保底座牢固地固定在安装平台上。
•步骤三：组装箱体将箱体各零部件按照设计文件装配好，安装好各种电气元器件。
在装配过程中，应注意操作细节，确保各部件安装合理、紧密。
•步骤四：连接各种电缆和导线连接电缆和导线时，应先按照设计文件连接各种接线端子。
在连接前，应先检查各导线的颜色和长度是否符合要求，避免误接。
连接后应注意固定，以避免松动、短路或接触不良。
•步骤五：安装门锁安装门锁时，应确保锁具尺寸、型号、数量符合设计要求。
锁体应牢固安装，避免因门锁失效而导致事故发生。
•步骤六：接地接地是电气控制柜体安装的重要步骤之一。
电气控制柜安装方法详解
电气控制柜安装方法详解一、电气元件的安装按照电气元件明细表配齐电气设备和元件，安装步骤如下。
1.掌握线路工作原理的前提下，绘制出电气安装接线图。
2.检查电气元件的质量。
检查电气元件外观是否完好、各接线端子及紧固件是否齐全、操作机构和复位机构的功能是否灵活、绝缘电阻是否达标等。
3.底板选料与剪裁。
底板可选择 2.5~5mm厚的钢板或5mm厚的层压板等，按电气元件的数量和大小、摆放位置和安装接线图确定板面的尺寸。
4.电气元件的定位。
按电气产品说明书的安装尺寸，在底板上确定元件安装孔的位置并固定钻孔中心。
选择合适的钻头对准钻孔中心进行冲眼。
在此过程中，钻孔中心应保持不变。
5.电气元件的固定。
用螺栓加以适当的垫圈，将电气元件按各自的位置在底板上进行固定。
二、电气元件之间导线的安装1.导线的接线方法：在任何情况下，连接器件必须与连接的导线截面积和材料性质相适应，导线与端子的接线，一般一个端子只连接一根导线。
有些端子不适合连接软导线时，可在导线端头上采用针形、叉形等冷压端子。
如果采用专门设计的端子，可以连接两根或多根导线，但导线的连接方式必须是工艺上成熟的各种方式，如夹紧、压接、焊接、绕接等。
导线的接头除必须采用焊接方法外，所有的导线应当采用冷压端子。
若电气设备在运行时承受的振动很大，则不许采用焊接的方式。
接好的导线连接必须牢固，不得松动。
2.导线的标志：在控制板上安装电气元件，导线的线号标志必须与电气原理图和电气安装接线图相符合，并在各电气元件附件做好与原理图上相同代号的标记，注意主线路和控制线路的编码套管必须齐全，每一根导线的两端都必须套上编码套管。
套管上的线号可用环乙酮与龙胆紫调和，不易褪色。
在遇到“6”和“9”或“16”和“91”这类倒顺都能读数的号码时，必须作记号加以区别，以免造成线号混淆。
导线颜色的规定参见下表。
三、导线截面积的选择对于负载为长期工作制的用电设备，其导线截面积按用电设备的额定电流来选择；当所选择的导线、电缆截面积大于95mm2时，宜改为用两根截面积小的导线代替；导线、电缆截面积选择后应满足允许温升及机械强度要求；移动设备的橡套电缆铜芯截面积不应小于 2.5mm2；明敷时，铜线不应小于1mm2，铝线不应小于 2.5mm2；穿管敷设与明敷相同；动力线路铜芯线截面积不应小于 1.5mm2；铜芯导线可与大一级截面积的铝芯线相同使用。
配电箱柜安装方法
配电箱（柜）安装方法一、配电箱（柜）安装介绍考虑进出配电箱电线、电缆的连接空间并预留好嵌入式安装的配电箱的墙体孔洞。
配电、控制柜在室内的位置原则上按图施工,列位置施工低压配电屏离墙安装时距墙体不应小于0∙8米,低压配电屏靠墙安装时距墙体不应小于0.05米;巡视通道宽不应小于L5米。
配电、控制柜需要安装在基础型钢上,型钢选用IO号槽钢立放。
二、工艺流程流程图三、具体施工方法1、弹线定位：根据设计要求确定配电箱（柜）位置，并按照箱（柜）的外形尺寸进行弹线定位，弹线定位的目的是找出预埋件或者膨胀螺栓的位置。
2、成套配电柜安装:1）基础型钢制作好后,应按图纸所标位置或有关规定。
（1）安装基础型钢时,应用水平尺找正、找平。
基础型钢安装的不平直度及水平度,每米长度应大于Imm,全长时应大于5mm;基础型钢的位置偏差及不平型度在全长时,均应小于5mm o基础型钢顶部宜高出室内摸平地面50mm o(2)基础型钢接地埋设的配电、控制柜的基础型钢应做良好的接地,低压开关柜及电气设备接地连接采用-50*5镀锌扁铁镀锌扁钢在基础型钢的两端分别与接地网进行焊接,变压器中性点与大地接地采用63*5镀锌扁铁焊接，焊接面为扁钢宽度的2倍。
2)配电、控制柜安装Q)配电、控制柜与基础型钢采取螺栓固定。
(2)配电、控制柜单独安装时,应找好配电、控制柜正面和侧面的垂直度。
(3)成列配电、控制柜安装时,可先把每个配电、控制柜调整到大致的位置上就位后再精确地调整第一面配电、控制柜,再以第一面配电、控制柜的柜盘面为标准逐台进行调整。
(4)配电、控制柜组立安装后,盘面每米高的垂直度应小于L5mm,相邻两盘顶部的(水平偏差应小于2mm;成列安装时,盘顶部水平偏差应小于5mm o3)配电、控制柜接地(1)成套柜应装有专用接地铜排接地铜排与柜体连接成电气通路才妾地铜排应用等截面的铜排与配电、控制柜基础接地干线扁钢牢固连接。
接地铜排与零排相互绝缘。
(2)配电、控制柜与基础型钢采用螺栓固定,每台柜宜单独与PE母排做接地连接,用不小于16mm2铜导线与柜上的PE母排接地端子连接牢固。
电气控制柜元件安装接线配线的规范(图解)
电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险组装前首先看明图纸及技术要求检查产品型号、元器件型号、规格、数量等与图纸是否相符（从材料计划、购买、入库、出库、到现场安装这一系列程序中，必须有相关图纸和材料计划表一一核对，这样就确保了每道工序的正确性）。
检查元器件有无损坏必须按图安装 (如果有图）元器件组装顺序应从板前视，由左至右，由上至下同一型号产品应保证组装一致性面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯电能计量仪表控制开关、按钮紧急操作件组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合条的规定。
保证一、二次线的安装距离。
组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件保护接地连续性保护接地连续性利用有效接线来保证。
(图解)电气控制柜元件安装接线配线的规范
电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损1.5 必须按图安装 (如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯 0.6-2.0电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0紧急操作件 0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
图11.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法图21.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识图31.15 标号应完整、清晰、牢固。
配电柜、控制柜的安装方法
配电柜、控制柜的安装方法一、配电柜、开关柜安装工序定位放线→基础型钢安装→设备检查→立柜就位→内部清扫→检查接线→试验→送电试运行二、电气设备安装前土建应具备的条件为便于电气设备的保管及施工进度的及时完成，编制设备进场计划，土建满足设备安装条件。
具体有：1、相关工号建筑施工已基本完工。
2、室内地面的基层施工完工，地面标高已确定。
3、混凝土基础及构架达到允许的强度，焊接的构件质量符合设计要求。
4、预埋件及预埋留孔符合设计要求。
5、施工场地建筑垃圾已清扫干净。
6、具有足够的施工场地，道路通畅。
7、门窗安装完毕，便于设备保管。
三、基础槽钢制作安装本工程中设备基础型钢采用10#槽钢，安装前对土建施工提供的安装条件包括沟槽尺寸及预埋件的位置、标高等进行检查和验收，如果提供的安装条件未能符合设备安装条件时，应作必要的修整。
1、基础型钢的预制预制前首先将槽钢调直调平，然后除锈防腐，槽钢搭接采用450角搭接焊。
根据开关柜尺寸和设计要求下料，根据开关柜固定孔设计尺寸，切割钻孔，开孔为φ10的长孔。
组对焊接槽钢时，槽钢容易产生变形，故在两长边每隔1米左右点焊钢撑，控制槽钢因焊接受热变形。
焊好后，用磨光机将槽钢外侧焊缝打磨光。
2、基础型钢的安装在浇地坪面层前安装，基础型钢安装前应调平放正，用水准仪检查预埋件的水平度，根据土建所标标高点确定基础槽钢的落点，找准落点后依次由高到低用垫铁找平，基础找平找正后将基础预埋件、垫铁、基础槽钢焊接成一体，注意槽钢用-40*4镀锌扁钢与接地网相连。
接地不少于两处，其中基础两端各一处。
安装允许偏差应符合要求：不直度偏差每米≯1mm，全长≯5mm；水平度偏差每米≯1mm，全长≯5mm。
3、高低压配电间、值班室内接地干线、变压器中性点及外壳、电缆保护管和所有金属支架都必须通过总等电位箱可靠接地。
基础型钢应接地可靠，柜本体及内部设备与各构件连接应牢固，柜本体与基础型钢应用螺栓连接，基础型钢应涂防锈漆。
电气控制柜体及电气设备安装操作规程范本
电气控制柜体及电气设备安装操作规程范本第一章总则第一条为了规范电气控制柜体及电气设备的安装操作，确保施工质量和安全，保障设备的正常运行，制定本规程。
第二条本规程适用于电气控制柜体及电气设备的安装工作。
第二章安装准备第三条安装前，项目负责人应检查电气控制柜体及电气设备的图纸、设备清单等技术文件的齐全性和准确性。
第四条安装前，应检查电气控制柜体及电气设备的外观，确认无破损、变形等问题。
第五条安装前，应检查电气控制柜体及电气设备的各种附件、配件的完好性和齐全性。
第三章安装要求第六条电气控制柜体的安装要求：(一) 控制柜体应根据设计要求放置在合适的位置，以便于操作和维修。
(二) 控制柜体的安装是否平稳，应能承受正常工作负荷。
(三) 控制柜体的安装应符合防火安全要求，与易燃物保持一定的距离。
(四) 控制柜体的安装应符合通风散热要求，确保电气设备正常工作。
第七条电气设备的安装要求：(一) 电气设备应按照图纸要求和标准进行正确的安装。
(二) 电气设备的安装应满足安全性、可靠性和稳定性要求。
(三) 电气设备的接线要求应符合国家标准和相关规范。
(四) 电气设备的接地要求应符合国家标准和相关规范。
(五) 电气设备的安装结束后，应进行安全、功能等各项检测。
第四章安全措施第八条安装过程中，必须遵守相关的安全规定，人员应佩戴好个人防护装备。
第九条安装地点应通风良好，无易燃、易爆物品。
第十条安装过程中，应确保电气设备与电气线路的绝缘性能良好。
第十一条安装过程中，应注意防止设备的自身破损和污染。
第五章工作流程第十二条根据安装图纸和技术文件要求，安装电气控制柜体和电气设备，并进行相应的调试工作。
第十三条安装前，应先进行试运行，测试设备工作正常后方可安装。
第十四条安装后，应进行安全、功能等各项检测，并进行相应的记录和报告。
第十五条安装结束后，应进行设备清洁和维护，保持设备的良好状态，同时进行验收。
第六章质量保证第十六条安装过程中，应严格按照技术文件和相关标准要求进行操作，确保施工质量。
电气控制柜元件安装配线作业指导书
电气控制柜元件安装配线作业指导书1000字电气控制柜是机械、化工、冶金、建筑、交通、水利等领域中的重要设备之一，用来完成工业、建筑、生活中的电气控制及监测任务。
电气控制柜中的元件包括开关、保护装置、继电器、计量仪表、信号灯、按钮等。
其中，元件的安装配线作业是电气控制柜制作的重要环节之一。
本文将详细介绍电气控制柜元件安装配线作业的流程和注意事项。
一、安装前的准备工作安装前必须进行安全检查，检查设备是否完好，停用设备上的电源，确保作业过程中的安全性。
同时需要获取安装材料清单、维修手册、技术图纸和操作规程等资料，对于一些特殊元件需要对应的接线图和调试方法，以方便进行安装配线作业。
二、元件安装在控制箱内按照图纸要求安装元件。
应按照规定安装元件支架、固定底板等部件，以保证元件的安全性和准确度。
安装元件时要注意元件的位置、方向、数量和规格，避免漏装、错装、倒装等错误。
同时应保证元件之间的间隔和布局是合理的，操作时易于掌握和操作。
机柜内元件的电缆应被分类拼接整齐，不得错乱。
三、配线作业1. 电缆选择：根据设计要求和现场实际情况，选择适当规格和材质的电缆线。
2. 接线端子的选择和使用：根据元件的规格，确定所需的接线端子类型，包括插座端子、弹簧间隔端子、贴片端子等。
使用端子时，应正确选择材质、规格和使用方法，注意接线时不得造成损坏。
3. 接线方法：先按照图纸要求连接线夹和元件，然后将电缆的单芯线通过端子，将电线的绝缘外皮去除，根据颜色和编号进行插入和拼接。
注意插入方向、位置及列策等细节。
4. 测试和调试：电气控制柜元件安装配线作业完成后，需要进行测试和调试工作。
在确认没有问题后，才能通电启动。
在进行调试的过程中，需要注意对保护装置的设置、电源电压值设置、工作状态等情况进行检查和调整。
四、安全注意事项1. 接线前应关闭电源，断开电缆，避免触电造成人员伤害。
2. 接线时需要严格按照图纸操作，避免安装配线工作出现错误。
成套配电柜控制柜开关柜安装施工工艺及施工方法
成套配电柜控制柜开关柜安装施工工艺及施工方法一、成套配电柜、控制柜、开关柜的安装施工工艺1.施工前准备：(1)确认施工图纸，了解相关设计要求和技术规范；(2)检查设备材料，确保质量合格；(3)准备施工所需的工具和设备。
2.安装基座：(1)根据设备的安装尺寸，在地面或者基座上进行基础的固定和安装；(2)使用水平仪进行调整，确保设备安装平整。
3.安装配电柜、控制柜、开关柜：(1)根据设计图纸和设备要求，对柜体进行组装和拼接，确保结构稳固可靠；(2)将组装好的柜体与基座固定连接。
4.安装电气元器件：(1)根据设计要求和设备列表，选择合适的电气元器件；(2)进行连接线路的接线，确保连接牢固并符合电气原理图。
5.接地连接：(1)检查柜体和电气设备的接地装置，确保其良好接地；(2)进行接地线的连接，并使用万用表检测接地电阻是否符合要求。
6.装配门锁、闭门器：(1)根据设计要求，在柜体门上安装锁具和闭门器，确保柜体门的正常打开和关闭。
7.安装配电柜、控制柜、开关柜的配套设备：(1)根据设备要求，安装配套的仪表、按钮、指示灯等设备；(2)进行连接线路和调试，确保设备的正常运行。
8.安全检查：(1)对已安装的配电柜、控制柜、开关柜进行安全检查，确保各项安全措施符合要求；(2)进行电气设备的绝缘测试，确保设备安全可靠。
二、成套配电柜、控制柜、开关柜的施工方法1.工具准备：(1)手动工具：电钻、螺丝刀、扳手等；(2)电动工具：角磨机、焊接机等；(3)测试工具：万用表、电压表等。
2.操作步骤：(1)根据设计图纸，确定配电柜、控制柜、开关柜的位置和布置；(2)在地面或基座上固定设备基座并调整平整；(3)根据设计要求和技术规范，进行配电柜、控制柜、开关柜的组装和安装；(4)进行电气元器件的接线，确保连接牢固可靠；(5)进行接地装置的连接，并进行接地电阻测试；(6)安装配套设备，并进行连接和调试；(7)安全检查，确保设备安装正确、接地可靠、各项安全措施到位。
电气控制柜元件安装接线配线的规范方法图解
电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险组装前首先看明图纸及技术要求检查产品型号、元器件型号、规格、数量等与图纸是否相符检查元器件有无损坏必须按图安装 (如果有图）元器件组装顺序应从板前视，由左至右，由上至下同一型号产品应保证组装一致性面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯电能计量仪表控制开关、按钮紧急操作件组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合条的规定。
保证一、二次线的安装距离。
组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件保护接地连续性保护接地连续性利用有效接线来保证。
电气控制柜元件安装接线配线的规范
操纵柜接线工艺标准教程1.元器件安装1.1前提：所有元器件应按制造厂的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，关于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2组装前首先瞧明图纸及技术要求1.3检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4检查元器件有无损坏1.5必须按图安装(要是有图〕1.6元器件组装顺序应从板前视，由左至右，由上至下1.7同一型号产品应保证组装一致性1.8面板、门板上的元件中心线的高度应符合元件名称安装高度〔m〕组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修轻易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4条的。
保证一、二次线的安装距离。
1.9组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及外表的毛刺、尖锋应打磨平坦后再涂敷导电膏。
1.10关于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注重相应的扭距。
1.11主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，以如下面图中为电抗器接地。
1.12关于发热元件(例如管形电阻、散热片等)的安装应考虑其散热情况，安装距离应符合元件。
额定功率为75W及以上的管形电阻器应横装，不得垂直地面竖向安装。
以如下面图为错误接法1.13所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14接线面每个元件的四面有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a)端子的标识1.15标号应完整、清楚、牢固。
标号粘贴位置应明确、醒目b)双重的标识1.16安装于面板、门板上的元件、其标号应粘贴于面板及门板反面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c)门上的器件1.17保卫接地连续性保卫接地连续性利用有效接线来保证。
电气控制柜元件安装接线配线地规范标准-方法(图案详解)
电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。
电气控制柜体电气设备安装操作规程
电气控制柜体电气设备安装操作规程
1. 设备安装前，应仔细检查电控柜的外部装饰是否完好，柜门上的铰链、锁扣与紧固件等是否强固。
必须核对设备清单、图纸及说明书等以保证安装正确、完整。
2. 电控柜的接线箱、变压器、继电器及控制元件等设备，应安装在相应的托杆和支持架上，通过螺栓及螺母、铆接、焊接等方式与柜体紧密固定。
3. 电气控制柜的接线，应按照设计图及说明书进行，接线前应核对接线图，着色、编号及电缆管路要与设计一致，接头不得使用太阳系列端子，接头必须使用型号及规格相同的连接件。
4. 线路接口应采用端子条，各线夹紧力应一致，无鬼畜情况，每个接线端子上大于两根线应使用隔板隔离，板子长短应与接线端子的长度一致。
5. 控制柜中电气设备应正确绝缘并牢固地安装，绝缘材料应符合规定和要求。
对于可拆卸设备应检查、确保拆装方便。
6. 进、出柜电缆应在设置线槽、悬挂吊夹，在设配有隔板的挂件间接引入，布线整齐、直线、并穿过线槽。
每个电缆上需要特别标识开出的功能。
7. 各项设备的负载电流及工作温度需在规定额定范围内，并在接线后使用检查表及检查工器具进行检查，防止电气或机械问题。
8. 设备安装完工后，应进行绝缘测试及出现接线故障的地方需进行短路测试以保证安装的可靠稳定性。
测试用品应符合相关部门规定，并做到严格按照要求操作。
控制柜安装
1 物料准备:塑壳断路器、小型断路器、电机起动器、交流接触器、热继电器、PLC、中间继电器、直流电源、滤波器、接线端子、熔断器、卡轨、按钮、指示灯、过滤器、过滤器风扇（所有物料的数量按图纸要求准备）2 操作步骤及技术要求：2.1 施工程序：电控柜柜体外购，故省略柜体加工、柜门开孔等环节。
卡轨安装→元件安装→配线接线→扎线→↓完工验收←试验←绝缘测试←标签安装←2.2 施工方法：2.2.1 卡轨固定用角尺、画针等工具在控制柜底板上画出卡轨固定孔位，再用φ6mm 手提电钻钻孔，孔径 4.5mm。
无特别说明的情况下，用 4mm 的铆钉固定卡轨，特别说明时，在安装板上攻丝，用 M4×10 圆头螺丝固定卡轨。
卡轨固定应水平，不得倾斜。
2.2.2 元件安装将电气元件按照柜内元件布置图上布置安装于卡轨上。
同行元件间应均匀布置。
大型元件(刀熔开关、电源主空开等)则需钻孔固定，钻孔前需画线，方法同上。
2.2.3 配线接线元件安装完毕即可根据控制原理图配线。
控制回路采用 RV-500V 1×1 型铜芯软线，对于S7200 系列的模拟模块接线，用 RVVP 1×0.5 的屏蔽线，对于 S7300 系列的输入输出接线用RV-500 1×0.3 型铜芯软线。
主回路应根据控制设备功率选用适当的线径。
每根导线的两端与电气元件连接处均应压接接线耳，并应套上号码管。
接线耳规格应与导线规格匹配。
控制箱前、后门与柜体间均应用黄绿双色铜芯接地线进行可靠的连接，线径不得小于1.5mm 2 。
附: 三相设备配线选择表2.2.4 扎线配线完毕后，将柜门及其它无线槽保护处导线用缠绕管及尼龙扎带绑扎，线束拐弯处弯曲半径应大于 10 倍的线束外径。
2.2.5 标签安装柜门处按钮、指示灯等元件安装塑质或不锈钢铭牌，用 AB 胶等强力粘胶粘贴牢固。
柜内元件粘贴标签纸，标签纸上标明元件名称、编号，当元件上无处粘贴时，可粘贴于线槽盖板上。
电气控制柜体及电气设备安装操作规程范文（二篇）
电气控制柜体及电气设备安装操作规程范文一、概述电气控制柜体及电气设备的安装操作是电气工程中不可或缺的一项工作，其正确性和安全性直接关系到工程的顺利运行和人员的安全。
本规程旨在规范电气控制柜体及电气设备的安装操作，保障工程的顺利进行和安全完成。
本规程适用于电气控制柜体及电气设备的安装施工。
二、安装前准备1. 确认控制柜体和电气设备的布置图纸和相关技术要求，并按照要求准备所需的工具和材料。
2. 检查控制柜体和电气设备的外观是否完好，有无损坏情况；检查电气设备的型号、规格是否与图纸和技术要求一致。
3. 清理控制柜体和电气设备的安装现场，保持整洁，并确保安装现场的周围环境符合安全要求。
4. 检查施工人员的安全防护用品是否齐全，并对施工人员进行安全教育和培训。
三、控制柜体安装操作1. 根据布置图纸和技术要求，将控制柜体放置在正确的位置上，确保与周围设备和通道的距离符合要求。
2. 使用水平仪调整控制柜体的水平度，保证正常使用和观察。
3. 使用螺栓固定控制柜体，在固定过程中注意力均匀，避免变形或损坏。
4. 安装控制柜体的门，并根据需要安装锁具，确保控制柜体的密封性和安全性。
5. 检查控制柜体的接地导线是否连接牢固，并通过测量确认接地电阻符合要求。
四、电气设备安装操作1. 按照布置图纸和技术要求，将电气设备放置在控制柜体内，确保与控制柜的导线口、安装孔位等对应。
2. 使用固定件将电气设备固定在控制柜体内，注意不要损坏设备外壳和内部元件。
3. 连接设备之间的电源线和信号线，注意线路的颜色标识和正确连接。
4. 使用绝缘套管对电源线和信号线进行绝缘保护。
5. 进一步检查设备的接地线是否连接牢固，并通过测量确认接地电阻符合要求。
6. 检查设备的通气、散热和防尘措施是否完好有效，保证设备的正常运行和使用寿命。
五、安装完成后的检查与调试1. 检查控制柜体和电气设备的安装是否符合要求，确保无松动和损坏现象。
2. 对电气设备的电源线进行漏电保护测试，确保通过测试后才能接通电源。
电气控制柜体及电气设备安装操作规程
