配电变压器的熔断器保护
熔断器与断路器分类知识原理与作用
熔断器与断路器分类知识原理与作用（上传时间：2008-4-22 点击：37）熔断器其实就是一种短路保护器，广泛用于配电系统喝控制系统，主要进行短路保护或严重过载保护。
熔断器一种简单而有效的保护电器。
在电路中主要起短路保护作用。
熔断器主要由熔体和安装熔体的绝缘管(绝缘座)组成。
使用时，熔体串接于被保护的电路中，当电路发生短路故障时，熔体被瞬时熔断而分断电路，起到保护作用。
常用的熔断器（1）插入式熔断器如图1所示，它常用于380V及以下电压等级的线路末端，作为配电支线或电气设备的短路保护用。
图1 插入式熔断器1-动触点 2-熔体 3-瓷插件 4-静触点 5-瓷座（2）螺旋式熔断器如图2所示。
熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机床电气控制设备中。
螺旋式熔断器。
分断电流较大，可用于电压等级500V及其以下、电流等级200A以下的电路中，作短路保护。
图2 螺旋式熔断器1-底座 2-熔体 3-瓷帽（3）封闭式熔断器封闭式熔断器分有填料熔断器和无填料熔断器两种，如图3和图4所示。
有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中。
无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中。
图3 无填料密闭管式熔断器1-铜圈 2-熔断管 3-管帽 4-插座 5-特殊垫圈 6-熔体 7-熔片图4 有填料封闭管式熔断器1-瓷底座 2-弹簧片 3-管体 4-绝缘手柄 5-熔体（4）快速熔断器它主要用于半导体整流元件或整流装置的短路保护。
由于半导体元件的过载能力很低。
只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。
快速熔断器的结构和有填料封闭式熔断器基本相同，但熔体材料和形状不同，它是以银片冲制的有V形深槽的变截面熔体。
5）自复熔断器采用金属钠作熔体，在常温下具有高电导率。
变压器防护方案
变压器防护方案引言变压器作为电力系统中的重要设备，起着将电能从一种电压水平转变为另一种电压水平的作用。
然而，由于变压器所处的工作环境复杂多变，其运行过程中很容易受到外部因素的影响，如过电流、过电压、温度过高等。
因此，为了确保变压器的安全运行，必须进行有效的防护措施。
本文将介绍一些常见的变压器防护方案，以便提供相应的指导。
1. 过电流保护过电流是变压器运行过程中最常见的故障之一。
当变压器受到过大的电流冲击时，容易导致线圈发热、绝缘击穿等问题，进而影响变压器的正常运行。
因此，过电流保护是必不可少的。
常用的过电流保护装置包括熔断器和电流保护器。
熔断器能够通过自身熔断来切断电路，从而保护变压器不受过电流的影响。
电流保护器则可以监测电流的变化，发现异常情况后自动切断电路。
2. 过电压保护过电压是指电压超过设计值的现象。
变压器的运行过程中，过电压可能来自于系统中的雷电等原因。
过电压会导致变压器线圈绝缘击穿、接线端子烧毁等严重后果。
为了保护变压器不受过电压的损害，可以采用过电压保护装置。
过电压保护装置通常采用避雷器、放电管等组成，能够将过电压引到地，确保变压器的安全运行。
3. 温度保护变压器在运行过程中，如果温度过高，容易造成绝缘材料老化、线圈短路等问题，从而影响变压器的工作效果。
因此，采取一定的措施保护变压器不受高温的影响是非常重要的。
常见的温度保护装置包括温度开关和温度监测仪。
温度开关可监测变压器的温度变化，如果温度超过预设值，就会自动切断电路。
温度监测仪能够实时监测变压器的温度情况，并通过报警等方式提醒操作人员进行相应的处理。
4. 过载保护变压器的额定容量是有限的，如果超过其额定容量运行，容易导致变压器过载，产生过热、绝缘击穿等问题。
为了防止变压器过载，可以采用过载保护装置。
过载保护装置可监测变压器的负载情况，如果超过额定容量，就会自动切断电路，确保变压器不受过载的影响。
结论变压器作为电力系统中的重要设备，需要采取有效的防护措施来确保其安全运行。
配电变压器保护方法及保护方案
配电变压器保护方法及保护方案论文摘要:变压器是配电网的主要设备,应用面广量大,其安全运行直接影响整个系统的可靠性。
目前,配电变压器保护配置方面还存在许多问题,其中配电变压器与保护不匹配或存在动作死区,造成越级跳闸、拒动导致的事故相当多,因此,加强配电变压器保护优化配置,合理选择保护方案,可以提高配电变压器保护动作可靠性,有效防止主线路出口断路器保护误动。
关键词:配电变压器；熔断器；负荷开关；断路器一、配电变压器采用熔断器作为保护熔断器是配电变压器最常见的一种短路故障保护设备,它具有经济、操作方便、适应性强等特点,被广泛应用于配电变压器一次侧作为保护和进行变压器投切操作用。
所以一般配电变压器容量在400kV A以下时,采用熔断器保护,高压侧使用跌落式熔断器作为短路保护,低压侧使用熔断器作为过负荷保护。
使用跌落式熔断器确定容量时,既要考虑上限开断容量与安装地点的最大短路电流相匹配,又要考虑下限开断容量与安装地点的最小短路电流的容量关系。
目前,户外跌落式熔断器分为50A、100A、200A三种型号,200A跌落式熔断器的开断容量上限是200MV A,下限是20MV A,其选择是按照额定电压和额定电流两项参数进行,也就是熔断器的额定电压必须与被保护配电变压器额定电压相匹配,熔断器的额定电流应大于或等于熔体的额定电流,可选为额定负荷电流的 1.5～2倍,此外,应按被保护系统三相短路容量,对所选定的熔断器进行效验,保证被保护设备三相短路容量小于熔断器额定开断容量上限,但必须大于额定开断容量的下限。
笔者曾经参与过事故调查,发现部分配电变压器所配置熔断器的额定开断容量(一般指上限)过大,或者在线路末段T接的配电变压器,选定熔断器造未经过短路容量效验,造成被保护变压器三相短路熔断器熔断时难以灭弧,最终引起容管烧毁、爆炸,导致主线路跳闸事故。
二、配电变压器采用负荷开关加熔断器组合电器作为保护负荷开关加熔断器组合电器可以开断至31.5kA的短路电流,其基本特征是依赖熔断器熔断触发撞针动作于负荷开关。
熔断器的选择规范
电流1.2-2倍。
追问：能说详细点吗回答：熔断器的选择(一) 熔断器类型的选择应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.(二) 熔断器规格的选择1．熔体额定电流的选择(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流 IN熔体=Ist/(2.5~3)式中 Ist——电动机的启动电流,单位:A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/(1.6~2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:In=(2.0~2.5)Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.(5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件的正向平均电流.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.(8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2．熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流。
配电网中跌落式熔断器保险的配置

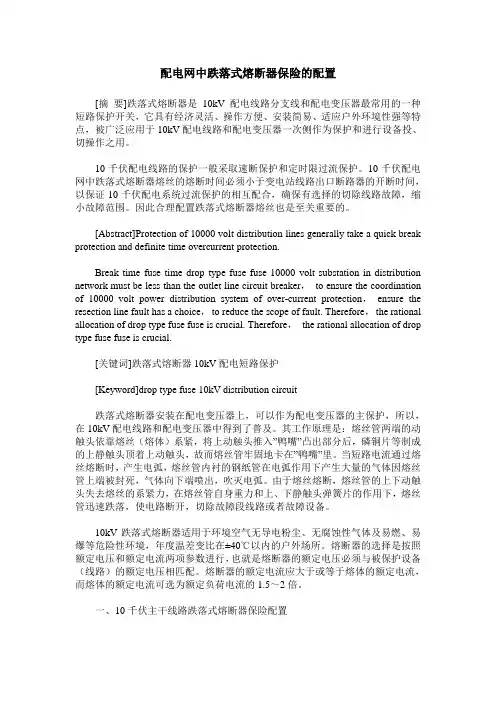

配电网中跌落式熔断器保险的配置[摘要]跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济灵活、操作方便、安装简易、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
10千伏配电线路的保护一般采取速断保护和定时限过流保护。
10千伏配电网中跌落式熔断器熔丝的熔断时间必须小于变电站线路出口断路器的开断时间，以保证10千伏配电系统过流保护的相互配合，确保有选择的切除线路故障，缩小故障范围。
因此合理配置跌落式熔断器熔丝也是至关重要的。
[Abstract]Protection of 10000 volt distribution lines generally take a quick break protection and definite time overcurrent protection.Break time fuse time drop type fuse fuse 10000 volt substation in distribution network must be less than the outlet line circuit breaker，to ensure the coordination of 10000 volt power distribution system of over-current protection，ensure the resection line fault has a choice，to reduce the scope of fault. Therefore，the rational allocation of drop type fuse fuse is crucial. Therefore，the rational allocation of drop type fuse fuse is crucial.[关键词]跌落式熔断器10kV配电短路保护[Keyword]drop type fuse 10kV distribution circuit跌落式熔断器安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。
熔断器的选型和使用维护方法
一、熔断器的概念熔断器其实就是一种短路保护器,广泛用于配电系统和控制系统,主要进行短路保护或严重过载保护。
熔断器是以金属导体作为熔体而分断电路的电器，它串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备及家用电器起到保护作用。
熔断器具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。
因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。
熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。
二、熔断器的作用当电路发生故障成异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中某些器件或贵重器件，也有可能烧毁电路甚至火灾或重大事故。
若电路中正确地选配安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
最早期的熔断器于一百多年前由爱迪生发明，由于当时的工业不发达白炽灯很贵重，所以，最初是将它用来保护昂贵的白炽灯。
三、熔断器的构造熔断器由绝缘底座（支持件）、触头、熔体等组成。
熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔断器因过热而熔化，从而切断电路。
熔体常做成丝状、栅状或片状。
熔体材料具有相对熔点低，特性稳定、易熔断的特点。
一般采用铅锡合金、纯铜片、镀银铜片、铝、锌、银等金属；常见熔断器触头通常有两个，是熔体与电联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；四、熔断器种类1、螺旋式熔断器RL：在熔断管装有石英砂，熔体埋于其中，熔体熔断时，电弧喷向石英砂及其缝隙，可迅速降温而熄灭。
为了便于监视，熔断器一端装有色点，不同的颜色表示不同的熔体电流，熔体熔断时，色点跳出，示意熔体已熔断。
螺旋式熔断器额定电流为5～200A，主要用于短路电流大的分支电路或有易燃气体的场所。
10kv跌落式熔断器使用说明书
1.产品用途跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kv-35kV-66kv配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在配电线路和配电变压器中得到了普及。
2.正常使用条件2.1环境温度：不高于+40℃，不低于-40℃；2.2海拔高度：不超过1000m；（高海拔型不超过3000m);2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s3.主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。
正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。
故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。
由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。
4.熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。
若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。
因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。
考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。
5.熔丝的选择熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。
常见配电变压器熔丝配置表
配电变压器熔丝配置表
说明：低压侧熔丝中的×2指变压器低压侧两回出线
10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。
400V侧，采用开关熔体（丝）保护，熔体（丝）按变压器额定电流配置。
采用塑壳空气开关保护，开关额定电流按变压器额定电流的1.3倍选择。
馈（分）线开关额定电流，按出线回路数平均分配变压器额定电流的1.2倍选择。
一般情况下总开关开断电流不小于50kA，馈（分）线开关开断电流不小于35kA，总开关配置三段式过流保护（瞬时、短延时、长延时），缺相保护及故障类显示指示灯；馈（分）线开关设二段式过流保护（瞬时、长延时）。
跌落式熔断器详细参数
乐清市西高电器跌落式熔断器作用跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
跌落式熔断器安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。
落式熔断器常用型号器RW12-15,RXWO,RW12-12,RW11-10,RW10-10F,RW7-10,RW5-35,RW4-10,RW3-10,PRWG2-35 ,PRWG1-10F,HY5WS,HRW12-12,HRW11-10,HRW10-10F,HRW7-10,HRW5-35,HPRWG2-35 跌落式熔断器安装操作(1) 安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力)，否则容易引起触头发热。
(2) 熔断器安装在横担(构架)上应牢固可靠，不能有任何的晃动或摇晃现象。
(3) 熔管应有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。
(4) 熔断器应安装在离地面垂直距离不小于4m的横担(构架)上，若安装在配电变压器上方，应与配变的最外轮廓边界保持0.5m以上的水平距离，以防万一熔管掉落引发其他事故。
(5) 熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上，以免在运行中发生自行跌落的误动作，熔管亦不可顶死鸭嘴，以防止熔体熔断后熔管不能及时跌落。
(6) 所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体最少能承受147N以上的拉力。
(7) 10kV跌落式熔断器安装在户外，要求相间距离大于70cm。
一般情况下不允许带负荷操作跌落式熔断器，只允许其操作空载设备(线路)。
配电变压器低压隔离开关熔断器组常见故障及应对方法
配电变压器低压隔离开关熔断器组常见故障及应对方法摘要：随着我国社会经济建设的发展，城市工业的发展和日常生活用电的增加，配电设备运行的安全性和可靠性要求越来越高。
因此，本文重点研究了配电变压器低压隔离开关熔断器组的常见故障现象，并提出了相应的有效对策。
供业界参考和参考。
关键词：配电变压器；低压隔离开关熔断器组；故障；应对方法城市户外配电变压器采用HRW1-630A低压隔离开关熔断器组，安装在变压器的低压出口侧，作为变压器的主要保护。
但是，在日常运行中，隔离开关熔断器组经常会出现一些故障，如刀开关动静电接触加热和燃烧，绝缘支撑瓷柱在运行过程中损坏，当保险丝通过正常工作电流或故障电流时，它不能正常从保险丝中间吹出并烧毁定影门的触点[1]。
在下文中，通过一些故障分析，提出了技术改进措施，以提高设备的安全运行水平。
1.低压隔离开关熔断器组的作用低压隔离开关熔断器组由隔离刀闸和低压熔断器组成，由绝缘陶瓷柱支撑，通过熔断器组底部固定在变压器低压插座的横担上。
当变压器过载且低压线路短路时，保险丝熔断，保护变压器。
隔离开关需要在低压线路中断电或维修，或者出现高压降和电源故障。
它可以断开变压器的负载电流并具有明显的断点[2]。
2.保护装置故障2.1配电变压器低压隔离开关熔断器组常见故障及发生原因2.1.1在正常操作期间，隔离开关动态和静态接触会烧坏。
原因主要是可动刀闸调节紧固螺钉生锈，接触氧化，不能及时调整，触点不到位或触点松动，接触电阻大，当工作电流通过时，触点被加热并且刀被烧毁。
2.1.2绝缘支撑瓷柱损坏，由于可动刀闸的旋转轴处的氧化腐蚀，接触和氧化的动静触头，调节螺钉生锈无法及时调整，摩擦力过大，且大拉动刀闸时需要操作力，这常常会导致冲击损坏瓷柱。
2.1.3保险丝的刀片烧掉，当安装板时，紧固螺钉的垫圈太小而不能确保与刀闸的导电表面完全紧密接触，并且由于弯曲保险丝的安装，周边接触表面具有大的间隙；在日常运行中，雨水侵蚀，熔断器和铜导电表面材料不同，容易产生氧化和电腐蚀，接触面电阻增加，工作电流通过时热量熔化，刀闸便会被烧毁。
熔断器详解·
熔断器编辑本段简介熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。
熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
熔断器是一种过电流保护器。
熔断器主要由熔体和熔管以及外加填料等部分组成。
使用时，将熔断器串联于被保护电路中，当被保护电路的电流超过规定值，并经过一定时间后，由熔体自身产生的热量熔断熔体，使电路断开，从而起到保护的作用。
熔断器以金属导体作为熔体而分断电路的电器，串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备以及家用电器都起到了一定的保护作用。
具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。
因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。
熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。
编辑本段工作原理利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。
熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。
特点编辑本段特点熔体额定电流不等于熔断器额定电流，熔体额定电流按被保护设备的负荷电流选择，熔断器额定电流应大于熔体额定电流，与主电器配合确定。
熔断器主要由熔体、外壳和支座 3部分组成，其中熔体是控制熔断特性的关键元件。
熔体的材料、尺寸和形状决定了熔断特性。
熔体材料分为低熔点和高熔点两类。
低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器。
高熔点材料如铜、银，其熔点高，不容易熔断，但由于其电阻率较低，可制成比低熔点熔体较小的截面尺寸，熔断时产生的金属蒸气少，适用于高分断能力的熔断器。
配电变压器的熔断器保护
配电变压器的熔断器保护摘要：分析了限流熔断器和负荷开关—熔断器组合电器在环网供电单元和预装式变电站中的应用形式与特点，介绍了熔断器选择的基本原则。
关键词：熔断器断路器应用特点…1 前言配电变压器的过流保护有两种途径：一种是利用断路器；另一种是利用熔断器。
用熔断器保护配电变压器不仅结构简单、成本低，而且比断路器保护更有效。
短路试验结果表明，当变压器内部发生故障时，为避免油箱爆炸，必须在20ms 内切除短路故障[1]。
限流熔断器可在10ms内切除短路故障，而断路器一般需要三周波（60ms）切除短路故障。
断路器全开断时间由三部分组成：继电保护动作时间、断路器固有动作时间和燃弧时间。
欧洲一些电力公司的实践说明了这一点。
德国RWE电力公司在配电网中使用的41000台变压器，均采用高压熔断器保护，1987年其变压器发生故障87起，仅出现一次箱体炸开。
法国电力公司曾于1960年～1970年做了取消熔断器保护的尝试，使用的7500台变压器在10年中发生500起故障，其中有50起箱体炸开。
在1991年国际配电网会议（CIRED）上，比利时也提供了有力证据。
比利时对万台变压器观察10年以上，其中97%的变压器通过熔断器保护，3%的变压器通过断路器保护，在整个期间，没有出现一次箱体炸裂。
近年来，熔断器保护在一些新型变配电设备中得到广泛应用。
2 配电变压器熔断器保护的形式长期以来，在我国的配电网中，小容量配电变压器（一般在630kV A以下）大都采用熔断器保护。
户外315kV A及以下配电变压器采用跌落式熔断器（RW 系列）；户内630kvA用以下配电变压器采用RN系列限流熔断器。
近年来，环网供电单元和预装式变电站（组合式变压器）在我国的配电网中应用日益增多。
这两种类型的变配电设备大都采用限流熔断器来保护配电变压器。
2.1 环网供电单元环网供电单元常用于环网供电系统，它一般至少由三个间隔组成，即两个环缆进出间隔和一个变压器回路间隔，其主接线如图1所示。
跌落式熔断器正确的操作顺序，电工须知！
跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
跌落式熔断器的操作顺序
1、停电操作顺序：
1)跌开式熔断器水平排列且有风时,停电操作应逆风向进行,先拉开下风侧边相跌落式熔断器,再拉开中相跌落式熔断器,最后拉开上风側边相跌落式熔断器。
当跌落式熔断器水平排列而无风时,停电操作应先拉开中相跌落式熔断器,后拉开左右边相跌落式熔断器。
2)跌落式熔断器三角排列且有风时,停电操作应先拉开下风侧边相跌落式熔断器,再拉开上风侧边相跌落式熔断器,最后拉开中相跌落式熔断器。
当跌落式熔断器三角排列而无风时,停电操作先拉开左右两边相跌落式熔断器,再拉开中相跌落式熔断器。
2、送电操作顺序：跌落式熔断器无论三角排列或水平排列,送电操作均应先合中相跌落式熔断器,再合两边跌落式熔断器。
3、用跌落式熔断器停、送分支线路及变压器操作顺序：
1)配电变压器停运操作。
首先拉开变压器低压侧空气断路器或低压熔断器,停运配电变压器低压负荷,再拉开配电变压器高压侧跌落式熔断器。
2)配电变压器投运操作。
首先合上配电变压器高压侧跌落式熔断器,再合上变压器低压侧空气断路器或低压熔断器。
3)分支线跌落式熔断器停运操作。
操作人员按单台配电变压器停运操作顺序进行操作,将分支线上的配电变压器逐台停运,最后拉开控制分支线的跌落式熔断器,取下熔丝管。
送电程序与此相反。
这份跌落式熔断器的操作顺序，都学会了吗？。
用跌落式熔断器作配电变压器保护时的选配
用跌落式熔断器作配电变压器保护时的选配10kV配电变压器高压侧保护装置广泛采用跌落式熔断器，实践证明这是一种较经济、简便、有效的方法。
跌落式熔断器能在变压器内部故障时断开电源，又便于投、切变压器的正常操作。
但是，如果选用不当，可能会出现故障时无法断开电源或正常运行时误断开变压器的情况，因此对跌落式熔断器的选用必须予以重视。
1跌落式熔断器的工作原理跌落式熔断器由瓷绝缘子、接触导电系统和熔管三部分组成。
正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。
故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。
由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。
2跌落式熔断器的选用首先，安装地点的短路容量应在跌落式熔断器额定断流容量范围内。
若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。
因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。
考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。
3熔丝的选择熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。
实践中常按以下原则选择：配电变压器容量为160kVA以下的，熔丝按变压器额定电流的2～3倍来选；配电变压器容量为160kVA及以上的，按1.5～2倍选择。
熔丝的选择还必需考虑熔丝的熔断特性能否与上级保护时间相配合，这是决定采用熔丝保护能否生效的关键问题。
配电线路的速断保护动作时间很短，约为0.1s左右。
美式箱式变压器熔断器的保护
摘 要 ： 绍 了 美式 箱 式 变压 器 的熔 断器及 其 基 本构 造 ， 介 以及 熔 断器 的动 作 特性 、 护 原 理 、 保 保护 范 围 和保 护 配合 ： 出 了 指
图 １ Ｍｃ ｒｗ— ｄ ｏ Ｘ型限流熔丝 的基本组成 元件 Ｇａ Ｅ ｉ ｎＮ ｓ
如 图 １所 示 ， Ｇ ａ Ｍｃ ｒｗ—Ｅ ｉｏ ｄｓｎ ＮＸ 型 限 流 熔 断 器
（ 他 型 号 熔 断 器 与 该 熔 断 器 具 有 相 似 的 结 构 ） 要 其 主
包 括 ： 高 纯 度 硅 砂 填 充 物 。 特 定 的 微 粒 大 小 、 度 ① 纯
运行维护 中应注意 的事项。分析认 为， 断器保护 具有较高的可靠性 ， 用前景 十分广 阔， 熔 应 很适合 在我 国配电 系统 中
应用。
关键 词 ： 入 式熔 断器 ； 断 器 ； 丝 ； 插 熔 熔 箱式 变压 器 ； 电 系统 配
中 图分 类 号 ： Ｍ ０ ． Ｔ ４ ３５
１ 美式箱式变压器熔断器 简介
生 有 助 于 断 开 电 路 的 电 离 气 体 。熔 丝 和 硅 砂 一 起 被 装入 一个玻璃纤维绝 缘管 中。
４
５
１ 高纯度硅砂填充物 ； 一云母支架 ； 一 实心铜端 子； 一 ２ ３ ４ ～双重密封系统 ； 一鉴定标签 ； 一玻璃纤维罩 ； 一纯 银熔丝带 ５ ６ ７
美 式 箱 式 变 压 器 一 般 采 用 插 人 式 熔 断 器 和 后 备 保 护 熔 断 器 的 串联 配 合 来 提 供 保 护 ， 护 原 理 先 进 可 保 靠 ， 操 作 简 便 ， 备 保 护 熔 断 器 是 油 浸 式 限 流 熔 断 且 后 器 ， 般 安 装 在 箱 式 变 压 器 内部 ， 有 当 箱 式 变 压 器 一 只 内 部 发 生 故 障 时 才 动 作 ， 于 保 护 高 压 线 路 ； 人 式 用 插 熔 断 器 是 油 浸 式 插 人 型 熔 断 器 ， 次 侧 发 生 短 路 故 二 障 、 负荷及油温 过高时才熔 断。 过 插 人式熔 断器 是 配 电系统 中油 浸式 箱 式 变压 器 过 流 保 护 的 一 个 主 要 配 件 。 该 熔 断 器 内 的 熔 丝 可 以 分 为 电流 型 、 敏 型 以及 双 因素 型 ３种 。可 以 在 箱 式 双 变 压 器 不 停 电 的 情 况 下 抽 出熔 断 器 更 换 熔 丝 。 电 流 型 熔 丝 与 后 备 保 护 熔 断 器 串 联 构 成 “ 熔 丝 保 护 ”， 双 电 流 型 熔 丝 作 过 载保 护 ， 备 保 护 熔 断 器 用 于 变 压 器 内 后 部 故 障 （ 线 圈 短 路 等 ） 护 ； 敏 型 熔 丝 与 后 备 保 护 如 保 双 熔 断 器 串联 构 成 “ 熔 丝 保 护 ”， 敏 型熔 丝 从 电流 和 双 双 温 度一方面对变 压器低压侧 故 障或 过载进 行保 护 ， 后 备 保 护 熔 断 器 用 于 变 压 器 内 部 故 障 （ 线 圈 短 路 故 障 如
电流速断保护及跌落式熔断器
电流速断保护及跌落式熔断器
一、电流速断保护
对于中、小容量的变压器，可以装设单独的电流速断保护，与瓦斯保护配合构成变压器的主保护。
变压器电流速断保护单相原理接线示意图如图4-7所示，保护接在变压器的电源侧，动作时跳开变压器两侧断路器。
电流速断保护与线路电流保护I段原理相同，作为变压器主保护，动作无延时，只有利用动作电流保证保护的选择性，因此，动作电流整定按躲过变压器负荷侧母线短路时流过保护的最大短路电流，并躲过变压器空载投人时励磁涌流。
显然电流速断保护动作电流数值较大，只能保护变压器一部分绕组(高压侧)的相间短路故障。
变压器电流速断保护灵敏度按照保护安装处短路时的最小短路电流校验，规程要求Ksen≥2。
当灵敏度不满足要求时，可以改用差动保护。
二、跌落式熔断器
跌落式熔断器在短路电流通过后，装有熔丝的管子自由下落，是一种短路和过负荷保护装置。
跌落式熔断器的关键部件是一只熔丝管，熔丝组件安装在熔丝管内，正常时依靠作用在熔体的拉力使熔丝管保持在合闸位置；当熔丝在短路电流作用下熔断时，熔丝管在重力作用下跌落，断开一次系统。
目前跌落式熔断器安装有消弧栅，允许切断一定大小的负荷电流。
跌落式熔断器主要用作配电变压器、电容器组、短段电缆线路、架空线路分段或分支线路的短路故障保护。
图4-8所示跌落式熔断器作为10kV变压器保护。
FU为熔断器。
在使用跌落式熔断器时，应按照额定电压、额定电流和额定开断电流选择，并特别注意熔断器的下限开断电流。
跌落式熔断器的下限开断电流相当于保护功能的整定值，应保证在熔断器安装处出现需要保护的最小短路电流时，熔断器能
够可靠跌落，实现可靠切除短路故障的功能。
变压器高低压熔丝选择表
变压器高低压熔丝选择
表
公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
变压器高、低压熔丝的选择
小型变压器通常在高压侧采用高压熔断器，在低压侧采用低压熔断器保护。
根据运行经验、高、低压熔断器可按以下原则选择；
（1）容量在100KVA以下的配电变压器，其高压侧熔丝按2~3倍额定电流选择；容量在100KVA以上的配电变压器，其高压侧熔丝按1.5~2倍额定电流选择。
考虑到熔丝的机械强度，一般高压熔丝不小于10A。
（2）对于分支线上或重合保险的熔丝选择，要保证各熔丝相互之间的选择性。
两级保护之间，熔丝的额定电流最少应相差一级。
装在变压器高压侧的熔断器，应与供电线路的继电保护装置相互配合。
熔丝的熔断时间应小于电源侧的继电保护的动作时间。
（3）变压器低压侧熔丝可按变压器的额定电流或过负荷能力来选择，一般按过负荷20%选择。
（4）高、低压熔丝选择，应保证低压侧短路时，低压侧熔丝先熔断，高压侧熔丝不应熔断。
配电变压器高、低压侧熔丝选择，见表3—31供参考
表3—31 变压器高、低压熔丝选择表。
变压器跌落保险高压熔丝的选择
变压器跌落保险高压熔丝的选择如250KVA变压器高压端跌落保险高压熔丝的选择计算方法是：I=S/(1.732*10*0.75).I是电流，S是容量，1.732就是根号3啦，0.75是一般的功率因数。
I=250/(1.732*10*0.75)=19.25A选择熔丝Ie=20A.如何正确选用变压器熔断器保护熔断器由于结构简单，运行维护方便，价格低廉，所以一直在低压小容量的电网中广泛应用。
在高压电网上使用的熔断器，虽有限流式和跌落式等种类，但使用量大的则是户外跌落式熔断器。
农村配电网使用的跌落式熔断器。
存在着熔管自动跌落，铜铝接触不良，导电系统过热，触头熔焊，熔管变形或烧坏，合闸操作动触头摇摆，特性曲线不稳定，不能可靠动作等问题。
甚至造成变压器高压绕组谐振过电压，在断开保障电流时，产生反喷造成相间短路或烧坏熔断器。
这主要是由于产品的电气机械.性能、制造质量、选择不匹配和运行维护等方面的原因造成的。
为了保证熔断器的安全运行，除对产品质量运行整顿、改进和提高外，还要正确地选择和使用，应符合可靠性、选择性和灵敏性的要求，不致于发生误动和拒动，因此首先要正确地选择其额定电流和额定断流容量。
小容量的变压器，一般采用熔断器保护。
低压倒熔断器可根据变压器的额定电流并适当考虑其过负荷能力，即熔丝额定电流等于或略大于变压器的额定电流进行选择。
变压器高压倒的熔断器，为保证其有选择性地动作，应与低压侧熔断器保持一定的关系：容量在150千伏安以下的变压器，可按其额定电流的2～3倍选择;容量在150千伏安以上的变压器，按其1.5～2倍的额定电流选择。
按此原则，320千伏安以下容量的变压器，高压侧熔丝选择可参照表1。
熔丝通过的电流与熔化时间(秒)的关系称为安秒特性。
也可根据安秒特性进行熔丝选择，要求高低压熔丝安秒特性曲线的时限阶段大于0.5秒。
熔断器是一种依靠自身能量灭弧的开断电器，因此选择熔断器时还应考虑其额定断流容量，并与技装地点的实际短路容量相匹配。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电变压器的熔断器保护
摘要：分析了限流熔断器和负荷开关—熔断器组合电器在环网供电单元和预装式变电站中的应用形式与特点，介绍了熔断器选择的基本原则。
1 前言配电变压器的过流保护有两种途径：一种是利用断路器；另一种是利用熔断器。
用熔断器保护配电变压器不仅结构简单、成本低，而且比断路器保护更有效。
短路试验结果表明，当变压器内部发生故障时，为避免油箱爆炸，必须在20ms内切除短路故障[1]。
限流熔断器可在10ms内切除短路故障，而断路器一般需要三周波（60ms）切除短路故障。
断路器全开断时间由三部分组成：继电保护动作时间、断路器固有动作时间和燃弧时间。
欧洲一些电力公司的实践说明了这一点。
德国R WE电力公司在配电网中使用的41000台变压器，均采用高压熔断器保护，1987年其变压器发生故障87起，仅出现一次箱体炸开。
法国电力公司曾于1960年～1970年做了取消熔断器保护的尝试，使用的7500台变压器在10年中发生500起故障，其中有50起箱体炸开。
在1991年国际配电网会议（CIRED）上，比利时也提供了有力证据。
比利时对，万台变压器观察10年以上，其中97%的变压器通过熔断器保护，3%的变压器通过断路器保护，在整个期间，没有出现一次箱体炸裂。
近年来，熔断器保护在一些新型变配电设备中得到广泛应用。
2 配电变压器熔断器保护的形式长期以来，在我国的配电网中，小容量配电变压器（一般在630kVA以下）大都采用熔断器保护。
户外315kVA及以下配电变压器采用跌落式熔断器（RW系列）；户内630kvA用以下配电变压器采用RN系列限流熔断器。
近年来，环网供电单元和预装式变电站（组合式变压器）在我国的配电网中应用日益增多。
这两种类型的变配电设备大都采用限流熔断器来保护配电变压器。
2.1 环网供电单元环网供电单元常用于环网供电系统，它一般至少由三个间隔组成，即两个环缆进出间隔和一个变压器回路间隔，其主接线如图1所示。
它有两个环缆进出间隔（负荷开关柜），一个变压器回路间隔（负荷开关—熔断器组合电器柜）。
环缆进出间隔采用电缆进线，是受电柜。
它安装有三工位（合—分—接地）负荷开关，一旦供电线路出现故障时，进出环网间隔可及时切除故障线路，并迅速接通另一正常线路，恢复系统供电。
变压器回路间隔对所接变压器起控制和保护作用。
利用负荷开关一熔断器组合电器保护变压器可以限制短路电流，并快速切除变压器内部短路故障，使变压器得到更为经济有效的保护。
2.2 预装式变电站预装式变电站是一种把高压开关设备、配电变压器和低压配电装置按一定主接线方案排布成一体的紧凑式成套变配电设备。
预装式变电站有三种主接线方案，如图2所示，均采用限流熔断器对变压器进行保护。
组合式变压器的特点是将变压器器身、高压负荷开关、熔断器及高低压连线置于一个共同的封闭油箱内。
变压器器身为三相三柱、三相四柱和三相五柱结构，采用Dyn11或Yyn0联结，熔断器连接在“D”外部，如图3a所示。
三相五柱式Dyn11变压器特点是承载三相不平衡负荷能力强和耐雷特性好，但熔断器一相熔断后，会造成低压侧两相电压不正常，为额定电压的1/2。
为解决这一问题，有些采用了将熔断器连接在“D”内部的方法，如图3b所示。
组合式变压器采用两组熔断器串联进行全范围保护，一组是插入式熔断器，另一组是后备保护熔断器。
这两组熔断器均是油浸式的，安装在变压器油箱内部，经济可靠，操作简便。
插入式熔断器为双敏（温度、电流）熔断器，在变压器低压侧发生短路故障、过负荷及油温过高时熔断。
当插入式双敏熔断器熔断后，可以在现场方便地更换熔丝。
插入式熔断器是喷逐
式熔断器，开断电流（一般为2500A）小，但足以开断变压器低压侧的短路电流。
在运行中，频繁发生的故障是变压器低压侧短路，由于变压器短路阻抗的原因，短路电流被大大限制，反映到高压侧的过电流往往不超过1kA。
因此，采用插入熔断器保护具有有效、更换方便和成本低等优点。
后备保护熔断器是限流熔断器，其开断电流（31.5kA～50kA）大，具有速断功能，可在10ms之内切除故障，再加上其限流作用，可以有效地保护变压器。
后备保护熔断器用以断开变压器内部短路电流，主要是在高压侧绕组发生短路故障时保护变压器。
因为变压器内部短路时，如发生短网故障，短路电流将会很大，一般为2kA～10kA在此电流下限流熔断器可以在10ms内迅速切断故障，将故障变压器与系统隔离。
限流熔断器的保护范围为最小熔化电流（通常为熔断器额定电流的2～3倍）到最大开断电流之间。
其安秒特性为陡峭的反时限曲线，短路发生后，可在很短时间内熔断。
插入式熔断器与后备保护熔断器的配合如图4所示。
选取熔断器的原则是：低压侧短路时，高压侧最大通过电流小于图4中两条熔断器曲线的交叉点电流ICROSS，就能保护两个熔断器有选择地开断。
3 负荷开关与熔断器的配合环网供电单元和预装式变电站使用的负荷开关—熔断器组合电器，其熔断器带有撞击器（撞针）。
负荷开关有机械脱扣装置，熔断器的撞击器作用在负荷开关的机械脱扣装置上时，负荷开关自动跳闸。
熔断器与负荷开关各司其职，其动作应配合得当。
负荷开关负责正常负荷电流和过负荷电流的分断。
而对于短路保护，首先由熔断器动作，开断短路电流。
由于熔断器一般单相动作，这样，被保护设备可能处于危险的非全相运行，于是，熔断器开断短路电流后，其撞击器顶开负荷开关的机械脱扣装置，使负荷开关三相跳闸，从而完成保护作用。
国际电工委员会IEC420（1990）标准对负荷开关与熔断器之间的配合做了明确规定。
将电流的开断划分成四个区域：（1）区域I——正常负荷电流范围。
正常负荷电流由负荷开关单独完成开断。
（2）区域II——过负荷电流范围。
电流范围为（1～3）In.FU（In.FU为熔断器熔体额定电流）。
在此范围内，熔断器承受超过额定电流的过电流。
约从2In.FU电流起，熔体动作，但熔断器尚不能熄弧。
只能由熔断器的撞击器触发，使负荷开关动作，三相开断并熄弧，即在过负荷范围内，由负荷开关三相开断并熄弧。
（7）区域III——转移电流范围。
所谓转移电流ITC，是指熔断器与负荷开关转移开断职能时的三相对称电流。
当I＜ITC时，首相电流由熔断器开断，而后两相电流由负荷开关开断。
约从3In.FU起，熔断器动作后亦可熄弧，三相熔断器之一首先动作，触发撞击器并熄弧，由负荷开关断开另两相中的电流。
因此，在转移电流区域，熔断器与负荷开关配合共同完成开断任务。
（4）区域IV——限流范围。
当故障电流更大（超过转移电流区域）时，三相电流都由熔断器开断。
熔断器在电流的第一个半波（10ms）就已经动作。
这时熔断器
断开大于转移电流的电流，负荷开关在撞击器作用下虽动作，但熔断器已断开电流，负荷开关不开断电流。
在选用负荷开关—限流熔断器组合电器时，转移电流是一个重要参数，若选用不当，负荷开关不能承受相应的转移电流，负荷开关就可能会因无力承担开断两相短路电流的任务而爆炸。
4 熔断器的选择目前我国使用量最大和覆盖面最广的高压限流熔断器是某厂引进英国Brush公司技术生产的系列产品。
其额定电压为12kV，额定电流为6.3A～1 25A。
其型号有：SDLJ型、SFLJ型和SKLJ型等。
S代表保护变压器用新型熔断器；D表示熔管直径为51mm，K、F代表熔管直径为76mm；L表示熔断器长度为292mm；J表示插入式。
其中SDLJ型的额定电流有6.3，10，16，20，25，31.5和40A；SFLJ型的额定电流有50，63，71，80和100A；SKLJ型的额定电流为125A。
SKLJ型的分断电流为31. 5kA，SFLJ型和SDLJ型的分断电流为50kA。
保护变压器的限流熔断器的熔体额定电流I N按下式选择：IN=KILmas 式中，K为计算系数，取1.5～2；Ilmax为变压器最大工作电流（计入变压器的允许过负荷能力）。
实际选用中，可按IEC787《用于变压器回路的高压熔断器熔体的选择使用导则》的要求进行，熔断器制造厂家也给出了熔断器的熔体额定电流与变压器容量的配合表。
10kV系统中不同容量变压器的熔体额定电流一般可按表1选择。
此外，还要考虑以下两个问题：（1）在环境温度为40℃时，熔断器的功率损失不得超过75W。
（2）对于负荷开关—熔断器组合电器，要根据熔断器的安秒特性曲线和负荷开关的开断时间求出转移电流，以确定负荷开关是否可以开断转移电流。
要求转移电流应小于变压器低压侧出线端三相短路电流折算到高压侧的值。
5 结束语限流熔断器用于配电变压器保护，不仅经济，而且有效，它与负荷开关配合使用已成为环网供电单元、组合式变压器等新型变配电设备控制和保护电器的主流。
参考文献：[1] 李建基. 高中压开关设备实用技术[M]. 北京：机械工业出版社，2001. [2] GB16926-1997，交流高压负荷开关—熔断器组合电器[S]. 北京：中国标准出版社，2001. [3] GB5166-1994, 高压限流式熔断器[S]. 北京：中国标准出版社，2001. 来源：《变压器》。
