某贝雷梁钢便桥计算书 (2)
贝雷梁便桥计算书
贝雷梁施工便桥设计计算书中铁十一局集团第四工程有限公司二〇一六年三月贝雷梁便桥计算书1、便桥设计依据1.1、设计依据和设计规范《公路桥涵设计通用规范》(JTG D60-2004) 《钢结构设计规范》(GB 50017-2003) 《港口工程荷载规范》（JTJ215-98） 1.2、技术标准1）荷载：按80t 履带吊吊重20t 荷载验算，其中80t 履带吊吊重20t 为栈桥设计的主要荷载。
2）宽度：考虑施工车辆通行需求和经济性因素，按行车道8m 宽布置，每孔跨度12m ，5跨一联。
3）水流力：按流速1.75m/s 考虑。
4）标高：按照设计高潮位+4.75m 设计，栈桥顶面标高设计为+7.0m 。
5）栈桥设计车速：15km/h 。
6）风荷载：工作状态：13.8m/s ；非工作状态：40m/s 。
7）型钢、钢管桩允许应力 抗拉、压 []188.5MPa σ= 抗弯 []188.5w MPa σ= 抗剪 []110MPa τ=单排单层贝雷梁容许弯矩[]788.2M kN m =⋅ 单排单层贝雷梁容许剪力[]245.2Q kN = 2、便桥结构设计 2.1、技术标准（1）设计恒载：栈桥结构自重（2）验算活载：80t履带吊(自重80t+吊重20t)。
10方混凝土罐车栈桥上通行，载重时重量40t 。
总重：400 kN ，轮距：1.8 m，轴距：3.45 m +1.35m前轴重力标准值：60kN，后轴重力标准值：2×170kN前轮着地面积：0.30m×0.20m，后轮着地面积：0.60m×0.20m（3）设计行车速度：15km/h（4）设计使用寿命：5年2.2、便桥结构形式便桥桥面行车道宽度8.0m。
桥面系由上往下依次为10mm组合型花纹钢板，工12.6小纵梁，工22b横向分配梁。
便桥纵梁采用8排单层321型贝雷梁，间距为0.9+1.3m+0.9m+1.3m+0.9m+1.3m+0.9m，贝雷梁跨度12m，采用5跨一联布置，中间设置刚性墩。
某贝雷梁钢便桥计算书
峃口隧道钢栈桥计算书1、工程概况本施工便桥采用321型单层上承式贝雷桁架，栈桥0#桥台与老56省道相连，6#桥台位于峃口隧道起点位置，横跨泗溪。
便桥孔跨布置为10m+5*15m ，全长85米，桥面净宽6米，人行道宽度1.2m ，纵向坡度+3%，桥面至河床面净高10米，至水面净空为8.5米（图1 为钢栈桥截面图）。
钢栈桥桥面系主体结构由δ=10 mm 花纹钢板、I10 工字钢纵梁（间距0.3 m ）、I20 工字钢横梁（长7.2m ，间距0.75 m ）组成。
桥面板与工字钢采用手工电弧焊焊接连接，桥面系布置于贝雷桁梁之上，与贝雷桁梁之间用U 型螺栓固定。
贝雷桁梁由贝雷片拼制而成，横向设置6片，间距0.9m,贝雷片之间采用角钢支撑花架连接成整体。
本桥基础为明挖基础，基础为7×2.6×1.2m 的钢筋砼，扩大基础必须坐落于河床基岩上，且基础顶标高低于河床。
基础上部墩身均采用φ630 mm （δ=8 mm ）钢管，采用双排桩横桥向各布置2 根，钢管桩之间由平联、斜撑连接。
钢管桩顶设双I32 工字钢分配梁。
本桥基础设计为明挖基础，基础采用C25钢筋砼，钢管桩位于砼基础上与预埋钢板焊接牢固，在此不做计算。
Ⅰ20工字钢@75cm321型贝雷梁双I32承重梁联结系平联预埋钢板钢筋混凝土基础加劲板10mm花纹钢板护栏Ⅰ10工字钢@30cm 人行道桥面宽度图1 钢栈桥截面图（单位：mm ）2、计算目标本计算的计算目标为：1）确定通行车辆荷载等级；2）确定各构件计算模型以及边界约束条件；3）验算各构件强度与刚度。
3、计算依据本计算的计算依据如下：[1] 黄绍金, 刘陌生. 装配式公路钢桥多用途使用手册[M]. 北京: 人民交通出版社,2001[2] 《钢结构设计规范》（GB 50017-2003）[3] 《公路桥涵设计通用规范》（JTG D60-2004）[4] 《公路桥涵钢结构及木结构设计规范》（JTJ025-86）4、计算理论及方法本计算主要依据《装配式公路钢桥多用途使用手册》（黄绍金，刘陌生著.北京：人民交通出版社，2001.6）、《钢结构设计规范》（GB 50017-2003）、《公路桥涵设计通用规范》（JTG D60-2004）、《公路桥涵钢结构及木结构设计规范》（JTJ025-86）等规范中的相关规定，通过MIDAS/Civil 2012结构分析软件计算完成。
贝雷便桥施工方案及计算书2
钢便桥施工方案本合同施工便道8号桥处、3号桥处、荆山分离K0+240处、本标段起点与3标交接处(原胜利桥东60米处)计划各架设1座钢便桥，根据现场勘察和测量放样，3号桥及8号桥跨径设计为2×12m、荆山分离K0+240处跨径设计为1×12m、本标段起点与3标交接处（原胜利桥东60米处）跨径设计为2×15m。
设计荷载:挂车-80T一、便桥结构形式1、下部结构8号桥处3号桥处以及荆山分离K0+240处便桥基础采用d=20cm的松木作为桩基,按梅花状布置，打入深度10m,二边共20根桩；松木桩上做C20的混凝土尺寸为6m×1。
5m×1。
5m的桥台。
本标段起点与3标交接处(原胜利桥东60米处）便桥基础采用d=40cm的钢管，桥头位置设置2排，桥墩位置设置1排,每排4根，按一字型布置,钢管桩长度为8m，钢管顶面焊接40b工字钢作为盖梁.2、上部结构钢便桥纵梁由双排单层上下加强贝雷组成，每节4片贝雷。
横梁用28a工字钢，桥面系为U形钢桥面板(标准、中央).二、施工工艺一）8号桥处3号桥处以及荆山分离K0+240处便桥1、桩基1。
1、木桩选材1、选用松木，长度不小于10m，桩身弯曲度不超过1%;2、原木大小头的相差率不超过桩长的1%；3、原木上有腐朽、虫害及漏节等瑕点不予使用。
1。
2、木桩的制作1、除去原木上的枝干和树皮，削去突出部分，不需刨光；2、砍削桩尖：将桩尖为平尖,加工成三棱或四棱锥形，长度为20～30cm；3、锯平桩顶：桩顶平整，桩顶面垂直于桩轴中线。
桩顶设铁桩箍；4、当木桩不够长时必须接长，接头面须平整与桩轴线垂直.每桩只允许有一个接头。
1。
3、桩接头构造和位置应符合下列要求：1、接头在承台或局部冲刷线以下不小于1m；2、相邻桩接头的高度差不得小于0.75m；3、在一个基础中，同一水平面内的接头数不得超过2个；4、接头的构造应符合设计要求，接头处桩的厚度不小于20cm1。
跨径12米贝雷钢便桥计算书
跨径12米贝雷钢便桥计算书一、便桥概况纵向施工便道途经铁场排洪渠及沙河时，采用贝雷钢便桥跨越，车俩单向通行。
单孔设计最大跨径12m，桥面宽度为6m。
钢便桥结构型式见下图：便桥桥墩处自下而上依次采用的主要材料为：壁厚10㎜、直径800㎜钢管桩基础2根→1000*1000*10mm钢垫板→2根20a型工字钢（双拼）下横梁→双排单层321贝雷片（2榀4片）纵梁→25a型工字钢横向分配梁→22a型槽钢桥面（卧放满铺）。
钢管桩中心间距为350㎝，桩间采用2根壁厚6㎜、直径630㎜钢管作为支撑联结；20a型工字钢（双拼）下横梁每根长度为530㎝；2榀贝雷梁横向中心间距为350㎝，每榀贝雷片横向顶面采用支撑架（45㎝）联结，底面两侧用2段槽钢固定在工字钢下横梁上；25a型工字钢横向分配梁间距为75㎝，每根长度为600㎝；桥面系22a型槽钢间净距4㎝，横向断面布置23根。
二、计算依据及参考资料1、《公路桥涵设计通用规范》（JTG D60-2004）；2、《公路桥涵地基与基础设计规范》（JTG D63-2007）；3、《公路桥涵钢结构及木结构设计规范》（JTJ 025-86）；4、《公路桥涵施工技术规范》（JTJ 041-2000）；5、《公路桥涵施工手册》（交通部第一公路工程总公司主编）；6、从莞高速公路惠州段第二合同段两阶段施工图设计；7、本合同段相关地质勘探资料；三、主要计算荷载1、汽车-20 重车；2、自重50吨履带式起重机+吊重15吨（便桥施工期作业机械荷载）；3、结构自重；四、结构受力验算（一）、22a型槽钢桥面板（按简支计算，跨径L=0.75m）1、材料相关参数：Iy =157.8㎝4，Wy=28.2㎝3，iy=2.23㎝；容许抗弯应力f=215 MPa，容许抗剪应力fy=125 MPa，E=206×103MPa；自重24.99㎏/m，截面积31.84㎝2。
2、荷载情况：“汽－20”重载，轴距1.4m，单轴重14吨，半边轮组重7吨；汽车冲击系数取1.3；单个轮胎宽度为20㎝，单侧一组轮胎宽度为60㎝，单侧轮组面与3片槽钢接触；轮组作用在跨中弯矩最大，轮组作用在临近支点处剪力最大。
贝雷梁钢便桥检算书(6.30)
便桥检算方案拟定：全桥共两跨，桥跨组合3.5m+3.5m，采用3.5米预制混凝土板梁，桥面宽度为6米，便桥限载为50t。
1号墩及0、2号台均为实体墩、扩大基础。
边梁宽1.35m，中梁宽1.5m。
梁高均为0.4 m，梁体采用C30钢筋混凝土一、荷载分析：（一）恒载：板梁自重：（折算为集中荷载）1、边梁：q1 =1.2×0.4×1.35×3.5 ×25=56.7KN2、中梁：q2 =1.2×0.4×1.5×3.5×2.5 =63KN（二）活载：1、双50 t2、作用于单片梁上为：25 t3、作用于墩台处为：50×2=100 t（三）荷载内力分析1.恒载内力分析：（1）边梁：q1 =56.7KNM max=49.7 KN mQ max= 28.4 KN（2）中梁：q2 =63KNM max=55.2 KN mQ max= 31.5 KN2. 活载内力分析：作用于单片梁上荷载为250 KN ：荷载作用于跨中为最：M max =218.8 KNm荷载作用于梁端为最：Q max = 250 KN3、荷载组合分析：恒载+活载：（1）边梁： M max =49.7+218.8=268.5 KN mQ max =28.4+250=278.4 KN（2）中梁：M max =55.2+218.8=274 KN mQ max =31.5+250=281.5 KN二、板梁检算：（一）配筋计算：1、受压钢筋：（1）边梁：)'0('')20(1M s a h s A y f xh bx c f -+-≤α268.5×106≤1.0×11.9×1350×（400/2×0.8）×（350-160/2）+ 300×A ‘S ×（350-50）A ‘S ≥-4727㎜2说明不需要配置受压钢筋，可按构造配筋。
跨径12米贝雷钢便桥计算书
跨径12米贝雷钢便桥计算书一、便桥概况纵向施工便道途经铁场排洪渠及沙河时，采用贝雷钢便桥跨越，车俩单向通行。
单孔设计最大跨径12m，桥面宽度为6m。
钢便桥结构型式见下图：便桥桥墩处自下而上依次采用的主要材料为：壁厚10㎜、直径800㎜钢管桩基础2根→1000*1000*10mm钢垫板→2根20a型工字钢（双拼）下横梁→双排单层321贝雷片（2榀4片）纵梁→25a型工字钢横向分配梁→22a型槽钢桥面（卧放满铺）。
钢管桩中心间距为350㎝，桩间采用2根壁厚6㎜、直径630㎜钢管作为支撑联结；20a型工字钢（双拼）下横梁每根长度为530㎝；2榀贝雷梁横向中心间距为350㎝，每榀贝雷片横向顶面采用支撑架（45㎝）联结，底面两侧用2段槽钢固定在工字钢下横梁上；25a型工字钢横向分配梁间距为75㎝，每根长度为600㎝；桥面系22a型槽钢间净距4㎝，横向断面布置23根。
二、计算依据及参考资料1、《公路桥涵设计通用规范》（JTG D60-2004）；2、《公路桥涵地基与基础设计规范》（JTG D63-2007）；3、《公路桥涵钢结构及木结构设计规范》（JTJ 025-86）；4、《公路桥涵施工技术规范》（JTJ 041-2000）；5、《公路桥涵施工手册》（交通部第一公路工程总公司主编）；6、从莞高速公路惠州段第二合同段两阶段施工图设计；7、本合同段相关地质勘探资料；三、主要计算荷载1、汽车-20 重车；2、自重50吨履带式起重机+吊重15吨（便桥施工期作业机械荷载）；3、结构自重；四、结构受力验算（一）、22a型槽钢桥面板（按简支计算，跨径L=0.75m）1、材料相关参数：Iy =157.8㎝4，Wy=28.2㎝3，iy=2.23㎝；容许抗弯应力f=215 MPa，容许抗剪应力fy=125 MPa，E=206×103MPa；自重24.99㎏/m，截面积31.84㎝2。
2、荷载情况：“汽－20”重载，轴距1.4m，单轴重14吨，半边轮组重7吨；汽车冲击系数取1.3；单个轮胎宽度为20㎝，单侧一组轮胎宽度为60㎝，单侧轮组面与3片槽钢接触；轮组作用在跨中弯矩最大，轮组作用在临近支点处剪力最大。
贝雷梁钢栈桥设计计算书
1、工程概况本栈桥工程为广西北海金滩14K㎡场地施工用辅助通道。
设计宽度8米，设计长度1755.6米,跨径采用15米。
2、结构验算2.1 验算依据（1）《公路桥涵施工技术规范》(JTG/T F50-2015)（2）《公路钢结构桥梁设计规范》（JTG D64-2015）（3）《公路桥涵设计通用规范》（JTGD60-2015）（4）《公路桥涵地基与基础设计规范》（JTG D63-2007）（5）《公路桥涵钢结构设计规范》(GB50017-2003)（6）《建筑桩基技术规程》（JGJ94-2008）（7）《钢管桩施工技术规程》（YBJ233-1991）（8）《桥梁施工图设计文件》（9）《广西北海金滩14K㎡场地岩土勘察报告》2.2 荷载参数作用于栈桥的荷载分为恒荷载及可变荷载。
恒荷载主要为栈桥结构自重，可变验算荷载为设计荷载：55t渣土运输车。
2.2.1 恒载由计算程序自动考虑。
2.2.2 可变荷载（1）55 吨渣土运输车渣土运输车共3 轴，其具体尺寸如下图，前轮着地面积为0.3×0.2m，后轮着地面积为0.6×0.2m。
单轮最大设计荷载为5.5t。
55吨渣运输车轴距布置图（单位：mm）2.3 荷载工况按最不利的原则考虑以下控制工况：（1）验算控制工况考虑栈桥实际情况，单跨长度为15m，同一跨内最多布置两辆重车，贝雷梁、桥面系验算控制工况为：工况1：结构自重+55t渣土运输车荷载+55t渣土运输车荷载， 55t渣土运输车移动荷载作用于标准贝雷梁段；工况2：结构自重+55t渣土运输车荷载+55t渣土运输车荷载， 55t渣土运输车移动荷载作用于通航口加强弦杆贝雷梁段；2.4 结构材料1、钢弹性模量E=2.1×105 mpa；剪切模量G=0.81×105 mpa；密度ρ=7850 Kg/m；线膨胀系数α=1.2×10-5；泊松比μ=0.3；抗拉、抗压和抗弯强度设计值f d =190MPa；抗剪强度设计值fvd=110MPa；2、贝雷梁中各杆件理论容许应力：抗拉、抗压和抗弯强度设计值fd=200MPa；抗剪强度设计值fvd=120MPa。
贝雷架钢便桥计算书30米跨
30m贝雷架钢便桥计算书1.工程概况本桥适用于30m下承式贝雷架钢便桥。
桥梁主体结构为321型三排单层加强贝雷架。
便桥净宽4.2m，行车道净宽4m，人行道宽净宽1m。
桥面铺设8mm厚Q235钢板，面板上沿桥向横向焊接φ12的圆钢，间距15cm，面板下设加强肋10#工字钢，间距25cm，工字钢底部铺设横向分配梁28b#工字钢，横穿贝雷架，纵向间距为1.5m。
2.设计参数2.1设计荷载设计荷载按照公路I级，考虑到贝雷架钢便桥长30m，采用车道荷载进行桥梁结构设计计算。
贝雷架钢便桥结构图见图1,立面图见图2。
图1 贝雷架钢便桥结构图（单位：mm）图2 贝雷架钢便桥立面图（单位：mm）2.2受力模型建立受力模型，如图3。
图3 桥梁受力模型（单位：mm）对桥梁受力模型进行简化，简化为简支梁受力模型（偏于安全），见图4。
图4 简化后的受力模型（单位：mm）3.加强肋10#工字钢受力验算3.1工字钢及面板参数构件参数：理论重量11.261kg/m(0.11261kN/m),d=4.5mm,Ix:Sx=8.59,Wx= 49cm3，[σ]=145Mpa/1.2=120.8 Mpa，[τ]=85Mpa/1.2=70.8Mpa，安全系数取1.2，E=206GPa,Ix=245cm4,8mm厚钢板0.628kN/m2。
3.2荷载组成根据公路I级车道荷载的均布荷载标准值qk=10.5kN/m，桥涵计算跨径小于或等于5m时，Pk=180kN;桥涵计算跨径等于或大于50m时，Pk=360kN，桥涵计算跨径大于5m，小于50m时，Pk值采用内插法求得。
因计算跨径为1.5m，故集中力Pk=180kN。
荷载组合采用1.2恒载+1.4活载。
3.3受力计算以简支梁模型计算，以跨中1.5m最不利位置进行受力分析，以单根工字钢进行受力计算。
截取单元见图5。
图5 截取单元的断面图(1)面板重力0.628×4×1.5=3.768kN(2)10#工字钢重力（0.11261kN/m）0.11261×1.5×（4/0.25+1）=2.87kN则单根工字钢每延米重力q1=（3.768+2.87）/((4/0.25)+1)=0.26kN/m(3)恒载弯矩M1(组合系数1.2)M1=1.2×0.125×0.26×1.5×1.5=0.09kN·m图6 恒载作用下均布力、剪力及弯矩图根据公路I级车道荷载的均布荷载标准值qk=10.5kN/m，桥涵计算跨径小于或等于5m时，Pk=180kN;桥涵计算跨径等于或大于50m时，Pk=360kN，桥涵计算跨径大于5m，小于50m时，Pk值采用直线内插求得，计算跨径为1.5m，故Pk=180kN。
钢便桥贝雷梁工程量计算
钢便桥贝雷梁工程量计算
贝雷纵梁验算
栈桥总宽4m，计算跨径为20m。
栈桥结构自下而上分别为：φ219×8mm 钢管桩、28a型工字钢下横梁、“321”军用贝雷梁、25b型工字钢分配横梁（间距0.75m）、22a型槽钢桥面。
单片贝雷：I=250497.2cm4，E=2×105Mpa，W=3578.5cm3
[M]=788.2 kn·m, [Q]=245.2 kn
则4EI=2004×106 kn·m2
（一）荷载布置
1、上部结构恒载（按4m宽计）
（1）22a型槽钢：18×24.99×10/1000＝4.50kn/m
（2）25b型工字钢分配横梁：42.0×6×10/1000/0.75＝3.36kn/m
（3）“321”军用贝雷梁：每片贝雷重287kg（含支撑架、销子等）：
287×4×10/3/1000＝3.83kn/m
（4）28a型工字钢下横梁：6×43.4×10/1000＝2.60 kn/根
2、活载
（1）汽-20级
（2）8m3混凝土搅拌运输车（满载）：车重20t，8m3混凝土19.2t （3）人群：不计
考虑栈桥实际情况，同方向车辆间距大于15m，即一跨内同方向半幅桥内**多只布置一辆重车。
钢便桥施工专项方案(二)(标准贝雷架)
钢便桥施工专项方案（二）一、便桥概况本座钢便桥具有解决人员上下班及材料运输、机械设备运输等功能，可通行10m3砼搅拌车、25t汽车吊，XR320D旋挖钻及钻杆、钻头。
考虑到实际施工需要及行车要求跨洛河主河道（2#墩~~3#墩）设置钢便桥。
钢便桥采用钢管支撑柱，横向主、次分配梁采用工字钢，纵梁采用“321”军用贝雷梁，支撑柱间用槽钢焊接作为剪刀撑。
钢便桥两侧用I12工字钢做立柱，栏杆高度1.0米，栏杆纵向1.8米1根立柱（与桥面钢板焊接），高度方向设置两道横杆（Φ48mm钢管），用红白油漆刷好，确保水上作业安全。
在钢便桥两端行车方向设置明显减速标志，起到警示作用。
钢便桥全长60m,跨径组合为5×12（m）；桥宽6m。
二、施工方案根据本桥所处河流水深、流速、河床地质等情况，采用25t汽车吊从一端向河中逐跨施工方案。
河流常年水深5~9m,下游橡胶坝顶面标高为：115.4。
最高水面至便桥底面0.6m（桥底高程为：116.0m），钢管桩入土深度6m左右，则钢管桩自由长度9m左右, 钢管桩总长度15m。
三、结构布置1、钢便桥材料及数量①钢便桥材料钢便桥支承柱为Φ630mm螺旋钢管桩，材料为Q235，壁厚δ=8mm。
间距（中距）：纵向2.5m+9.4m+12×3+9.4m+2.5m,横向4.0m。
钢管桩横向采用2I45b工字钢于桩顶间连接，并视河面至便桥面高度采用［14#槽钢按剪力撑焊接,增强稳定性。
桩顶采用加焊桩帽的型式，2I45b工字钢焊接于桩帽之上。
纵梁采用3组2排单层“321”贝雷梁（各榀间距0.9+1.3+0.9+1.3+0.9m），每组贝雷架间采用[8斜撑槽钢加固。
贝雷架上横向分配梁采用I16工字钢，间距0.3m。
横向分配梁上铺设5mm花纹防滑钢板。
钢便桥自下而上结构依次为：A630钢管桩基础 2×I45a工字钢横垫梁 3组2排单层“321”军用贝雷梁 I16工字钢横向分配梁 5mm防滑花纹钢板（详见钢便桥施工方案布置图）。
贝雷梁便桥检算_
栈桥梁部设计计算书一、设计资料1．跨径：计算跨径：L=4×18.0m。
2．桥面净空：净4＋1.5m。
3．设计荷载：汽－超20，挂－120。
4．材料：贝雷梁，Q235型钢。
5．设计依据：《西公河特大桥施工图》《公路桥涵设计通用规范》（JTJ021－89）；《公路桥涵钢结构及木结构设计规范》（JTJ025－86）；《装配式公路钢桥多用途使用手册》，人民交通出版社，2002年；《公路桥涵设计手册》二、构造型式及尺寸栈桥桥面净空为净4＋1.5m，栈桥梁部采用连续梁结构，一联跨度布置为4×18m，栈桥梁部使用贝雷梁搭设，横桥向布置3组单层双排贝雷梁，每组2片，组间距1.5m。
桥面采用16cm厚方木满铺。
车道两侧设防撞栏，一侧设1m宽人行道。
三、内力计算（一）荷载取值1、恒载恒载包括：贝雷梁、横向联接系、分配垫梁、桥面系等结构重量。
经主要工程材料数量统计及参考其它类似桥梁资料可知，恒载为：g＝30 kN/m。
2、基本可变荷载基本可变荷载按照汽－超20设计，挂－120检算。
①荷载横向分配考虑道栈桥宽跨比较大，贝雷梁结构一致，刚度相同等因素，为简化计算，荷载横向分配调整系数按1.2计算。
②汽车冲击系数根据《公路桥涵设计通用规范》第2.3.2条可知，汽车冲击系数为：1515（二）计算模型将桥面纵向分配梁作为桥面元、横向分配梁作为贝蕾梁和纵向分配梁的联结单元，对整个结构进行加载检算。
（三）检算结果采用桥梁有限元结构分析程序对一联4X18m进行加载计算，考虑荷载横向分配和汽车冲击后，内力组合作用下贝雷梁杆件轴力计算结果见下表。
支墩恒载最大支反力为270 kN；活载最大支反力为850 kN；汽车制动力为165 kN。
四、挠度计算以汽车荷载（不计冲击力）计算栈桥上部构造最大竖向挠度，计算结果见下表。
结论：经上述计算可知，栈桥满足设计要求。
钢管排架支墩设计计算一、构造形式及尺寸栈桥上部采用贝蕾梁4X18m一联，下部结构为钢管桩排架墩，φ800×10mm钢管，钢管间设有联结系，每联中设一个制动墩采用2X3的结构形式，其他支墩均采用2X1形式，钢管间设有桩连接系、分配梁、垫梁组成。
贝雷便桥施工方案及计算书2
贝雷便桥施工方案及计算书2一、项目概况1.1 项目背景贝雷便桥项目位于XX省XX市，是连接两座城市的重要交通枢纽，为了改善当地交通状况，特制订此次便桥施工方案及计算书。
1.2 项目目标本项目的主要目标是在保障道路通行的情况下，实现便桥的施工并保证施工质量，同时尽量减少对周边环境的影响。
二、施工方案2.1 施工准备在施工开始之前，需要进行充分的施工准备工作。
首先是搭建施工工地，包括施工办公区、设备摆放区等；其次是准备施工所需的人员和设备，确保施工进度。
2.2 施工流程便桥的施工主要包括地基处理、桥墩浇筑、桥面铺设等阶段。
在施工过程中，需严格遵守相关技术标准和安全规范，确保施工质量。
2.3 施工周期整个便桥施工的周期预计为X个月，具体时间会根据实际情况进行调整。
在施工过程中，会定期进行施工进度的检查和评估，确保按时完成施工任务。
三、计算书3.1 材料清单根据便桥的设计要求，列出了施工所需的各种材料清单，包括水泥、钢筋、砂石等。
在采购材料的过程中，需严格按照设计要求进行选择。
3.2 费用估算对便桥施工的各个阶段进行了费用估算，包括人工费、材料费、设备费等。
在施工之前，需要对预算进行认真审核，确保施工经费的充足。
四、总结与展望通过本次便桥施工方案及计算书的编制，详细介绍了本项目的施工方案和费用计算，为后续的施工工作提供了重要的参考依据。
希望本项目能够按照预定计划顺利进行，为当地交通发展做出贡献。
附录附录1：施工图纸附录2：施工技术方案附录3：施工进度计划以上内容为贝雷便桥施工方案及计算书2的相关内容，如有问题请及时与责任人联系。
施工临时贝雷梁钢便桥计算书
目录1. 工程概况 (1)2.参考规范及计算参数 (3)2。
1。
主要规范标准。
(3)2。
2.计算荷载取值 (3)2.3.主要材料及力学参数 (4)2。
4.贝雷梁性能指标 (5)3。
.................................................................................................................................. 上部结构计算63.1.桥面板计算 (6)3。
2.16b槽钢分布梁计算 (6)3。
3。
贝雷梁内力计算 (7)4.杆系模型应力计算结果 (11)4.1.计算模型 (11)4.2.计算荷载取值 (12)4。
3。
贝雷梁计算结果 (13)4。
4。
墩顶工字横梁计算结果 (21)4。
5。
钢立柱墩计算结果 (24)5.下部结构验算 (26)6。
...................................................................................................................................... 稳定性验算28 7。
.................................................................................................................................................... 结论281.工程概况根据现状道路控制条件,李家花园隧道拓宽改造工程钢便桥跨径布置为6m+9m+24m（27m）+12m。
桥面宽度每跨等宽，第一跨为12.629m，第二跨15.4m，第三跨20.4m（23.4m),第四跨28。
673m。
第三跨20.4m宽度跨径为24m，另外3m范围跨径27m。
贝雷梁钢栈桥设计计算书
1、工程概况本栈桥工程为广西北海金滩14K㎡场地施工用辅助通道。
设计宽度8米，设计长度1755.6米,跨径采用15米。
2、结构验算2.1 验算依据（1）《公路桥涵施工技术规范》(JTG/T F50-2015)（2）《公路钢结构桥梁设计规范》（JTG D64-2015）（3）《公路桥涵设计通用规范》（JTGD60-2015）（4）《公路桥涵地基与基础设计规范》（JTG D63-2007）（5）《公路桥涵钢结构设计规范》(GB50017-2003)（6）《建筑桩基技术规程》（JGJ94-2008）（7）《钢管桩施工技术规程》（YBJ233-1991）（8）《桥梁施工图设计文件》（9）《广西北海金滩14K㎡场地岩土勘察报告》2.2 荷载参数作用于栈桥的荷载分为恒荷载及可变荷载。
恒荷载主要为栈桥结构自重，可变验算荷载为设计荷载：55t渣土运输车。
2.2.1 恒载由计算程序自动考虑。
2.2.2 可变荷载（1）55 吨渣土运输车渣土运输车共3 轴，其具体尺寸如下图，前轮着地面积为0.3×0.2m，后轮着地面积为0.6×0.2m。
单轮最大设计荷载为5.5t。
55吨渣运输车轴距布置图（单位：mm）2.3 荷载工况按最不利的原则考虑以下控制工况：（1）验算控制工况考虑栈桥实际情况，单跨长度为15m，同一跨内最多布置两辆重车，贝雷梁、桥面系验算控制工况为：工况1：结构自重+55t渣土运输车荷载+55t渣土运输车荷载， 55t渣土运输车移动荷载作用于标准贝雷梁段；工况2：结构自重+55t渣土运输车荷载+55t渣土运输车荷载， 55t渣土运输车移动荷载作用于通航口加强弦杆贝雷梁段；2.4 结构材料1、钢弹性模量E=2.1×105 mpa；剪切模量G=0.81×105 mpa；密度ρ=7850 Kg/m；线膨胀系数α=1.2×10-5；泊松比μ=0.3；抗拉、抗压和抗弯强度设计值f d =190MPa；抗剪强度设计值fvd=110MPa；2、贝雷梁中各杆件理论容许应力：抗拉、抗压和抗弯强度设计值fd=200MPa；抗剪强度设计值fvd=120MPa。
贝雷片钢便桥计算书
贝雷片钢便桥设计计算书1、设计依据1.1《××××××合同段钢便桥设计图》1.2《公路桥涵钢结构及木结构设计规范》1.3《钢结构设计手册》（第三版）1.4《钢结构设计规范》1.5《装配式公路桥梁钢桥使用手册》。
1.6《公路桥涵设计通用规范》1.7《公路钢筋混凝土及预应力混凝土桥涵设计规范》1.8《公路桥涵地基与基础设计规范》2、技术指标设计荷载：公路-Ⅰ级;设计速度：10公里/小时桥面净空：净3.7米。
地震动峰值加速度系数小于0.05g。
设计洪水频率：1/100。
3、结构布置形式××××××合同段需要架设一座便桥跨越都柳江，桥长183米，通过车辆为70t 的汽车，汽车全宽2.7米。
根据以上资料及地面线资料，确定本桥结构布置如下：上部构造：采用公路钢桥标准桥面3.7米，跨径为36+4×33m，全桥共长183m，主梁断面为单层三排加强型弦杆，全桥横向共6片贝雷架。
其中横梁架设在贝雷架的下弦杆上，每隔1.5m一根，连通六片贝雷架，长5.85m。
横梁之上再设纵梁，纵梁长3m，宽0.75m。
纵梁之上再铺设桥板，采用木板则要求按轴压力120KN设计。
护轮木安装在行车道的两侧，用以压住桥板，固定桥面的外缘。
人行道的设计可根据施工中的具体情况而设，可悬臂架设在贝雷架的外侧。
下部构造：钢筋砼桩基础和墩柱为2根φ150cm的圆桩，盖梁为厚度为120cm的C25砼。
墩顶支座采用木跺。
桥型布置见附图1，横断面见下图。
图1、桥梁横断面4、材料参数主梁采用贝雷架拼装而成，根据《装配式公路桥梁钢桥使用手册》,加强型弦杆三排单层的容许弯距为4809.4KN·m，剪力为698.9KN。
桥面板采用木板，承载能力为60KN。
C25砼强度按规范取值。
5、构件计算5.1、荷载分析图2、车辆荷载车辆荷载按《公路桥涵设计通用规范》中车辆荷载的取值。
贝雷架施工便桥计算书
工字钢施工便桥计算书一、工程简介为便于混凝土等施工物资的运输在距南盘江特大桥3号墩上游40米处设一座两跨共57米（27米＋30米）钢便桥。
便桥2号墩位于河中岛焦基岩上。
上部均采用63C工字钢拼装，全桥采用七排单层工字钢桁架。
二、桥位选址及布置根据两岸接线位置、地形、高差和地质等情况，测定最适宜的桥梁中线；测量河流宽度，测定推出桥梁跨径。
三、工字钢桁架结构验算本工程以8m3砼运输车为最重，便桥设计以能通过8m3砼运输车即可，运输车自重17t 到20t，8m3砼约21t。
计算时便桥所受荷载按集中荷载考虑——取50t，七片工字钢自重取0.14114x7KN／ｍ。
当活载作用在跨中时，便桥承受的荷载为最不利荷载。
便桥受力图示如下：便桥荷载示意图（一）30 米跨径（七排单层工字钢桁架）1、实际弯矩计算M＝ｑｌ2／ 8+ｋｐｌ／4＝0.14114×302/8+500/7×30×1.1×1.2×1.05/4＝758.378KN.ｍ最大允许弯矩：［M］＝M/W=758.378×106/32.489×105=277.411MPa<145 MPa 2、实际剪力计算Q＝ｋ（ｐ+ｑｌ）/2＝1.1×1.2×1.05（ 500/7+0.14114×30） /2＝52.434KN.ｍ最大允许剪力:［Q］＝Q×S X/(I X＆)=52.434×1945.9/(1023.39×17)=5.865MPa 3、挠度［ｆ］＝L/400＝30000/600＝50mm＞ f＝ 5ql4/384EI+ｐｌ3/48ＥＩ＝ 5×0.14114×9.8×300004/(384×2.1×105×1732303.2×104) +50/7×9.8×1000×30000３／(48×2.1×105×1732303.2×104)＝14.833mm三、施工安全1、施工期间保证通航净空，满足通航的要求；洪水季节，安排汛期值班人员检查水位对便桥基础的影响。
钢便桥计算书
42米跨贝雷梁钢便桥计算资料一、设计概况根据现场提供资料，桥跨为40米，贝雷片每片长度为3米，因此本次设计按42米计算，设计荷载为60吨，桥面宽度为3.5米，便桥采用321型三排双层加强型贝雷片装配主梁，桁架上面采用I28a工字钢作横向连接（间距1米，共42根，3.5米/根），再在横梁上面设置I10工字钢作纵梁（共3根，桥长通长布置），使受力均匀，桥面采用10mm花纹钢板满铺。
二、贝雷桥的设计1、荷载（1）、静荷载321贝雷片每片自重270kg，横梁每米自重43kg，纵梁每米自重11.26kg，桥面采用15mm厚花纹钢板，按均布荷载，考虑加强弦杆螺栓和桁架销,取跨中恒载弯矩:梁端恒载剪力：(取单侧取8.5KN/m计算)（2）、活荷载计算跨径为42m，桥面净宽3.5m，本设计采用汽车600KN集中荷载进行验算。
跨中有最大弯矩;梁端剪力，按前后轮之间距离3.65米计，后后轮之间1.35米计，则：冲击系数：总荷载作用：（横向分配系数K取0.6计算）最大弯矩：梁端最大剪力：2、贝雷架结构验算根据规范要求，桥梁采用三排双层加强型，允许弯矩满足强度要求。
桁架加强桥梁三排双层加强型，允许剪力满足强度要求。
3、整体挠度计算对于钢桥的设计，为了使车辆能比较平稳的通过桥梁，因此“桥规”要求桥跨结构均应设预拱度。
另外要使钢桥能正常使用，不仅要对桁架进行强度验算，以确保结构具有足够的强度及安全储外，还要计算梁的变形（通常指竖向挠度），以确保结构具有足够的刚度。
因为桥梁如果发生过大的变形，将导致行车困难，加大车辆的冲击作用，引起桥梁剧烈振动。
简支梁容许挠跨比取，则容许最大挠度由活载引起的跨中挠度由静载引起的跨中挠度满足要求此处在计算钢梁的跨中挠度时，未计算由销、孔间隙引起的非弹性挠度变形，此部分变形与钢梁的使用时间及加工制作的精度有关。
三、桥台的设计与计算为防止洪水冲刷桥台，威胁到便桥安全，采取拉森Ⅳ型钢板桩做承台基础围护，钢板桩露出地面2米，埋入地面下13米，内填筑砂石，承台基础采用扩大基础，第一层基础结构尺寸为：3.80m×6.40m×0.5m，承台尺寸为：2.80m×5.40m×0.5m ，背墙厚度为0.8m,高度为3.68米。
贝雷架施工便桥计算书(付超)
贝雷架施工便桥计算书一、结构布置1、采用混凝土扩大基础，基础上设背墙，与正规桥梁一样，基础内布置钢筋，顶面浇筑混凝土后铺设钢板当支座；桥台截面图2、26 m跨便桥采用11排单层加强组合贝雷桁架；贝雷架每节3米，实际桥梁长度为3*9=27米；贝雷架横断面图3、每两片一组用花片架联结，共11片，如上图示意；4、桥面铺16-20mm钢板，钢板与贝雷架上弦杆要有可靠联结，可采用焊连或钻眼反扣U型螺栓与弦杆联结；5、贝雷架每节（3米）联结处都要布置联结片，螺栓连在第二排与第一排桁架的端竖杆上，每节桁架前端竖杆上各设一块；6、桥头引道与便桥一定要直接出去，以免荷载引起桥梁扭转受力，非常不利。
二、贝雷架结构验算以8m3砼运输车为最重，便桥设计以能通过8m3砼运输车即可，运输车自重17t 到20t，8m3砼约20t。
计算时便桥所受荷载按集中荷载考虑——取50t，贝雷架自重取1.5T／ｍ。
当活载作用在跨中时，便桥承受的荷载为最不利荷载。
便桥受力图示如下：便桥荷载示意图1、查贝雷架片相关资料，其由贝雷片销接连成整体，截面力学参数如下表2、26 米跨径（11排单层组合贝雷桁架）,计算时按10排计算.①、实际弯矩计算M＝ｑｌ2／ 8+ｋｐｌ／4＝1.5×9.8×262/8+50×26×9.8×1.1×1.2×1.05/4＝5656KN.ｍ②、实际剪力计算Q＝ｋ（ｐ+ｑｌ）/2＝1.1×1.2×1.05（ 50×9.8+1.5×26×9.8） /2＝604KN.ｍ③、最大允许弯矩、剪力、挠度［M］＝788.2×10＝ 7882KN＞ M＝ 5656KN.ｍ［Q］＝245.2×10＝ 2452KN＞Q＝ 604KN.ｍ［ｆ］＝L/400＝26000/400＝65mm＞ f＝ 5ql4/384EI+ｐｌ3/48ＥＩ＝ 5×1.5×9.8×260004/(384×2.1×105×2505000×104) +50×9.8×1000×26000３／(48×2.1×105×2505000×104)＝51mm验算全部满足要求。
30米贝雷梁公路二级钢桥主梁计算书
ZB-200型装配式公路钢桥主梁结构强度计算书根据客户的要求，需要一座总长30.48米，宽度4.2米、可以在每跨通行荷载为公路二级的装配式公路钢桥。
拟定钢桥结构采用ZB-200型三排加强型组合结构，并根据《ZB-200型装配式公路钢桥手册》的相关参数对该桥主梁桁架作强度计算。
公路二级荷载:对于公路二级查到国家对此类车的相关设计标准，公路二级荷载为超汽-20级（车队），超汽-20级（车队）主车为20吨，该车各项主要技术指标如下：为2轴车，方向轴承载70KN,后面一个轴承载130KN，纵向轴距为4米。
重车为55吨，该车各项主要技术指标如下：为5轴车，方向轴承载30kn, 后面4个轴分别承重120Kn、120kn、140kn、140kn，纵向轴距为3米+1.4米+7米+1.4米,依据上述数据作弯矩影响线：一：根据《ZB-200型装配式公路钢桥多用途手册》的规定,结构承载能力的计算如下。
1：桥梁所承受的最大弯矩M，按下式（2-1）确定；桥梁所承受的最大剪力Q按下式（2-2）确定。
弯矩: M=[M1（1+μ）k1k2+ M0]≤[M] （2-1）剪力: Q=[Q1（1+μ）k1k2+ Q0]≤[Q] （2-2）式中：M—计算弯矩（kN·m）Q—计算剪力(KN)M1—活载弯矩（kN·m）Q1—活载剪力 (KN)M0—静载弯矩（kN·m）Q1—静载剪力 (KN)（1+μ）冲击系数，ZB-200型钢桥按GJB435-88《军用桥梁设计荷载》规定如下弯矩计算采用1+μ=1.1，剪力计算采用1+μ=1.2⑴荷载分配系数k1按“杠杆分配法”进行计算确定。
详见表2-51⑵k2—多排桁架结构的桥梁，桁架受力不均匀系数。
根据计算结果，现确定为：弯矩计算，k2=1.1；剪力计算，k2=1.2。
2：按影响量算得车载弯矩M活=30Kn×1.92+120Kn×7.54+140Kn×14.54+70Kn×1.92＝3132.4Kn·mZB-200型装配式公路钢桥三排加强型桥结构的自重每节为55.57KN，分摊到半边桥主梁桁架为9.12KN/m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理
峃口隧道钢栈桥计算书

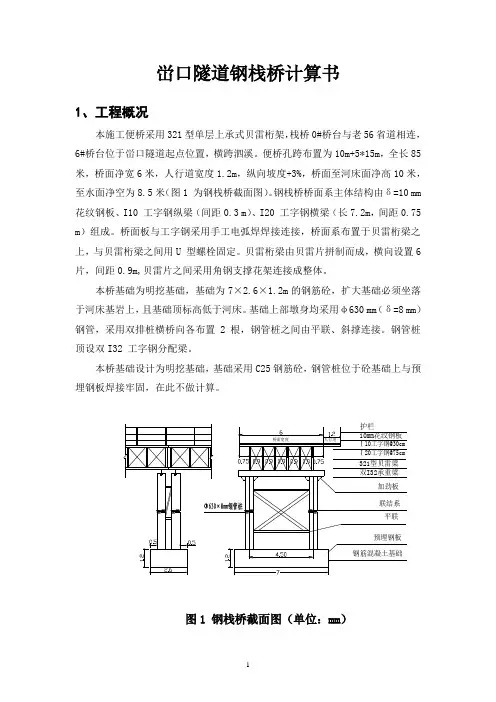

1、工程概况
本施工便桥采用321型单层上承式贝雷桁架，栈桥0#桥台与老56省道相连，6#桥台位于峃口隧道起点位置，横跨泗溪。
便桥孔跨布置为10m+5*15m，全长85米，桥面净宽6米，人行道宽度1.2m，纵向坡度+3%，桥面至河床面净高10米，至水面净空为8.5米（图1为钢栈桥截面图）。
钢栈桥桥面系主体结构由δ=10mm花纹钢板、I10工字钢纵梁（间距0.3m）、I20工字钢横梁（长7.2m，间距0.75m）组成。
桥面板与工字钢采用手工电弧焊焊接连接，桥面系布置于贝雷桁梁之上，与贝雷桁梁之间用U型螺栓固定。
贝雷桁梁由贝雷片拼制而成，横向设置6片，间距0.9m,贝雷片之间采用角钢支撑花架连接成整体。
本桥基础为明挖基础，基础为7×2.6×1.2m的钢筋砼，扩大基础必须坐落于河床基岩上，且基础顶标高低于河床。
基础上部墩身均采用φ630mm（δ=8mm）钢管，采用双排桩横桥向各布置2根，钢管桩之间由平联、斜撑连接。
钢管桩顶设双I32工字钢分配梁。
本桥基础设计为明挖基础，基础采用C25钢筋砼，钢管桩位于砼基础上与预埋钢板焊接牢固，在此不做计算。
图1钢栈桥截面图（单位：mm）
2、计算目标
本计算的计算目标为：
1）确定通行车辆荷载等级；
2）确定各构件计算模型以及边界约束条件；
3）验算各构件强度与刚度。
3、计算依据
本计算的计算依据如下：
[1]黄绍金,刘陌生.装配式公路钢桥多用途使用手册[M].北京:人民交通出版社,2001
[2]《钢结构设计规范》（GB50017-2003）
[3]《公路桥涵设计通用规范》（JTGD60-2004）
[4]《公路桥涵钢结构及木结构设计规范》（JTJ025-86）
4、计算理论及方法
本计算主要依据《装配式公路钢桥多用途使用手册》（黄绍金，刘陌生着.北京：人民交通出版社，2001.6）、《钢结构设计规范》（GB50017-2003）、《公路桥涵设计通用规范》（JTGD60-2004）、《公路桥涵钢结构及木结构设计规范》（JTJ025-86）等规范中的相关规定，通过MIDAS/Civil2012结构分析软件计算完成。
5、计算参数取值
5.1设计荷载
5.1.1恒载
本设计采用MidasCivil建模分析，自重恒载由程序根据有限元模型设定的截面和尺寸自行计算施加。
5.1.2活载
根据《公路桥涵设计通用规范JTGD60-2004》，汽车荷载按公路-Ⅰ级荷载计算，公路-Ⅰ荷载如图2：
图2公路-Ⅰ级荷载图
程序分析时，汽车活载作为移动荷载分析，采用车道面加载。
为确保行人车辆安全，桥面右侧护栏外侧增设1.2m人行道宽度，桥面宽度取值6m，车轮距为1.8m。
汽车限速15km/h通过，通行的冲击系数由程序根据设定参数自动计算考虑，在“移动荷载分析控制”中，临时钢栈桥结构基频取值1.3Hz，根据《公路工程技术标准》(JTGB01-2014)规定，冲击系数为u=0.04。
图3桥面车道布置图
5.2主要材料设计指标
根据《钢结构设计规范》（GB50017-2003）和《装配式公路钢桥多用途使用手册》（黄绍金，刘陌生着.北京：人民交通出版社，2001.6），主要材料设计指标如下：
6计算分析
6.1计算模型及边界条件设置
图4为钢栈桥Midas分析模型图。
其中，桩基础采用梁单元，桥面板采用板单元。
图4分析模型
边界条件设置如下：
（1）桥面系构件连接：桥面板与I10工字钢纵梁、纵梁与I20工字钢横梁均采用共节点连接，横梁与贝雷桁梁采用仅受压弹性连接，连接刚度按经验取值100kN/mm。
由于存在仅受压弹性连接，模型对桥面板进行三处约束，各处约束自由度分别为：(Dx，Dy，Rz)；(Dx，Rz)；（Dy，Rz）。
（2）其余构件连接：贝雷桁梁与2I32工字钢分配梁采用弹性连接，分配梁与钢管桩采用共节点连接。
钢管桩桩底按锚固模拟，约束Dx、Dy、Dz、Rx、Ry、Rz。
6.2计算结果分析
由于Midas计算结果中，桥面系构件总体变形与贝雷桁梁变形一致，导致桥面系构件变形输出结果远大于实际变形，另外再考虑到桥面系构件跨度均较小，故结果分析中桥面系构件仅以强度满足要求进行控制；贝雷桁梁、分配梁结果分析中以强度、刚度均满足要求进行控制。
6.2.1桥面板计算结果
图5为桥面板强度计算结果。
由图可以看出桥面板最大应力为：
σ=20.37MPa<f=215MPa
故桥面板设计满足安全要求。
图5桥面板强度
6.2.2I10工字钢纵梁计算结果
图6为I10工字钢纵梁强度计算结果。
由图可以看出I10工字钢最大应力为：
σ=90.4MPa<f=215MPa
故I10工字钢纵梁设计满足安全要求。
图6I10工字钢纵梁强度
6.2.3I20工字钢横梁计算结果
图7为I20工字钢横梁强度计算结果。
由图可以看出I20工字钢最大应力为：
σ=193MPa<f=215MPa
故I20工字钢横梁设计满足安全要求。
图7I20工字钢横梁强度
6.2.4贝雷桁梁计算结果
（1）贝雷桁梁强度
图8为贝雷桁梁强度计算结果。
由图可以看出贝雷桁梁最大应力为：
σ=249MPa<f=273MPa
故贝雷桁梁强度设计满足安全要求。
图8I20贝雷梁强度
（2）贝雷桁梁刚度
图9贝雷梁刚度
图9为贝雷桁梁刚度计算结果。
由图可以看出贝雷桁梁最大变形为：
f=15.4mm<[v]=l/400=37.5mm
故贝雷桁梁刚度满足安全要求。
6.2.52I32工字钢分配梁计算结果
（1）分配梁强度
图10I32工字钢分配梁强度
图10为I32工字钢分配梁强度计算结果。
由图可以看出工字钢最大应力为：
σ=63.7MPa<f=215MPa
故I32工字钢分配梁强度设计满足安全要求。
（2）分配梁刚度
图11I32工字钢分配梁刚度
图11为I32工字钢分配梁刚度计算结果。
由图可以看出分配梁最大变形为：
f=2.86mm<[v]=l/400=11.25mm
故分配梁刚度满足安全要求。
6.2.6钢管桩计算结果
（1）钢管桩支反力
图12钢管桩支反力
图13为钢管桩支反力计算结果。
由图可以看出中墩钢管桩最大支反力为：
F=495.1kN；
（2）钢管桩强度计算
图13钢管桩强度
图14为钢管桩强度计算结果。
由图可以看出钢管桩最大应力为：
σ=80.08MPa<f=215MPa
故钢管桩强度设计满足安全要求；钢管桩最大应力位于与分配梁连接处，为局部承压应力，其余处应力值范围为：22.9～55.3MPa。
（3）钢管桩稳定性计算
钢管桩外露高度为5m，横向采用[10槽钢连接，纵向未连接，自由高度取5m。
计
算时钢管桩按一端自由，一端固定考虑。
最大钢管桩反力为：F中=495kN
计算长度：l
=2h=2×5=10(m)
截面面积：A=131.2cm2
回转半径：i=18.457cm
/i=1000/18.457=54.2
长细比：λ=l
查《钢结构设计规范》，可知轴心压杆容许长细比为：[λ]=150；稳定系数：φ=0.835，故有：
λ???54.2??[λ?]??150
[σ]=[N]/Amφ=495×103/(131.2×102×0.835)
=45.18＜f=215MPa
综上，钢管桩稳定性设计满足安全要求。
6.2.8栈桥整体计算结果
表2栈桥各构件计算结果汇总表
构件名称最大应力（MPa）最大变形（mm）是否满足要求备注
桥面板20.37 / 是
I10工字钢纵梁90.4 / 是
I20工字钢横梁193 / 是
贝雷梁249 15.4 是
大横梁63.7 2.86 是
钢管桩80.08 / 是
基础承载力0.14 是
7、施工注意事项
由于现场施工中存在一些模拟计算中无法考虑到的不确定因素，如自然原因或人为原因造成的临时荷载等，为了尽可能的与模拟条件一致，确保施工安全，须注意以下事项：
1.桥面板与纵梁采用间断焊接连接，横梁两端与贝雷桁梁采用U型螺栓连接固定，中间段与贝雷桁梁不连接。
2.贝雷桁梁与底分配梁采用角钢焊接限位固定措施，防止左右偏移扭转。
3.临时钢栈桥中支点处贝雷桁梁采用[16槽钢竖撑加强，并确保槽钢上下端与贝雷桁梁上下弦杆密贴。
4.分配梁安设在钢管桩槽口内，并且两侧及底部采用薄钢板与钢管焊接固定。
5、实际施工中，钢栈桥桥跨间距按15m/跨进行施工。
