张力放线布线计算公式

放线牵引力计算公式

放线牵引力计算公式
放线牵引力计算公式是用来计算钢丝绳在拉伸时所产生的牵引力
的公式。

在物理学中，牵引力是指物体间互相拉扯的力量，也就是物
体受到拉力的大小。

对于竞技运动、建筑、交通工程、采矿等行业都
有着重要的意义。

计算牵引力的公式为：
F = T x μ
其中F表示牵引力，T表示钢丝绳的张力，μ表示滑轮的摩擦系数。

在公式中，钢丝绳的张力越大，牵引力也就越大；滑轮的摩擦系
数则可以通过实验获得。

通过这个公式，我们可以推测出钢丝绳所产
生的最大牵引力。

放线牵引力计算公式对于工程建设尤其重要。

例如，在建造大桥时，需要使用合适的牵引力来承受吊车的重量。

如果我们无法精确地
计算出放线牵引力，就很难确保大桥安全稳定的建成。

此外，在采矿行业中，牵引力也非常关键。

在开采地下矿物时，
钢丝绳需要承受重大的拉力，如果未能计算好放线牵引力，就很容易
出现意外事故。

产生大量牵引力也意味着需要使用更多的能源来支持设备的运行。

因此，在设计和使用机械设备时，需要在计算放线牵引力的基础上节
能降耗。

在我们日常生活中，放线牵引力虽然不是一件特别显眼的事情，但却随处可见。

如购买运动器材或者使用吊车等机械设备时，我们需要关注设备的牵引力是否足够、安全等问题。

在这些情况下，放线牵引力计算公式和其背后的物理原理更是至关重要。

总之，放线牵引力计算公式在很多行业中都有着重要的应用。

大家在工作和生活中，要对其充分了解，精确计算出所需的牵引力，使我们的生活和工作更加安全和有效。

张力放线布线计算公式

张力放线布线计算公式第一步：按下列公式制作放线模板f=kl2+4*(kl2)3/(3l2) ⑴k=G/(0.816H) ⑵式中：f -弛度，m；l -档距,m；k -模板模数；G -导线（或牵引绳）单位长度重量，kg/m；H -预选张力，N。

①施工前，按既定的G值，预选不同的H值，分别制出不同k值的模板，②制作模板的比例，应和线路断面图的比例相同。

第二步：选定张力山地放线段，可在用放线模板选出的H i值得基础上，再按公式⑶分别计算出与相对应的张力机出线张力T Hi，以其中最大值作为选定的张力机出线张力。

T Hi= H i/εi- ﹝(aG*Σh i)/i﹞*﹝(εi-1)/(εi-εi-1)﹞⑶式中：H i -用模板选定的第i档的放线张力，N；T Hi -与H i相对应的张力机出线张力，N；i –由张力机到预选张力档前档的档数，张力机至邻塔也算一档；h1、h2……h i -由张力机到预选张力档为顺序的各档悬挂点间高差（张力机到邻塔悬挂点间高差为h1），牵引侧悬挂点高者取正值，低者取负值，m；Σh i -由张力机出线口到预选张力档悬挂点间高差；Σh i= h1+h2……+h i,m；ε -放线滑车综合摩擦系数。

第三步：展放牵引绳或导线时，应分别验算导引绳、导线是否上扬，以使采取相应的防止上扬的措施验算上扬的计算公式l S= (l1/cosφ1+ l2/cosφ2)/2+T H(h1/l1+h2/l2)/(aG) ⑷式中l S -被验算杆塔的垂直档距，m；l1、l2 -被验算杆塔的前、后档距，m；h1、h2 -被验算杆塔的前、后档悬挂点高差（邻塔悬挂点低时取正值，高时取负值），m；φ1、φ 2 -被验算杆塔的前、后档悬挂点高差角φ=tg-1(h i/ 1i) ；T H -验算上扬时的架空线张力（N），验算导引绳时取T H=T QZ,验算牵引绳时取T H=T zd,验算导线时取T H=T dzG -被验算架空线的单位长度重量，kg/m；当被验算杆塔的垂直档距l S≥0时，该塔不发生上扬，l S＜0时，则该塔将发生上扬。

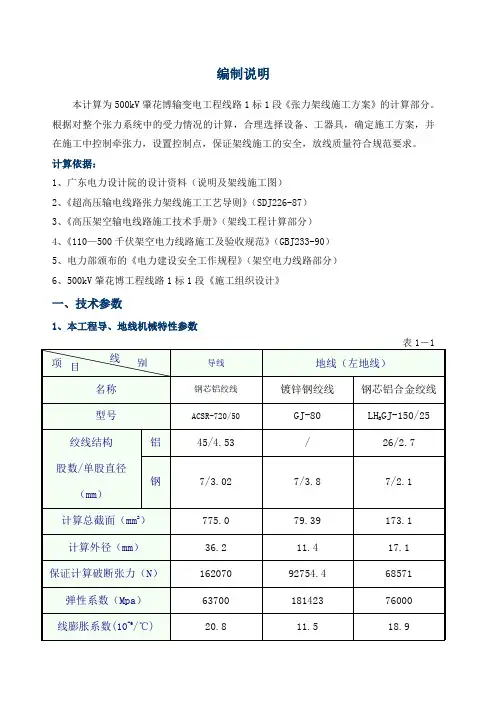

张力放线计算书

编制说明本计算为500kV肇花博输变电工程线路1标1段《张力架线施工方案》的计算部分。

根据对整个张力系统中的受力情况的计算，合理选择设备、工器具，确定施工方案，并在施工中控制牵张力，设置控制点，保证架线施工的安全，放线质量符合规范要求。

计算依据：1、广东电力设计院的设计资料（说明及架线施工图）2、《超高压输电线路张力架线施工工艺导则》（SDJ226-87）3、《高压架空输电线路施工技术手册》（架线工程计算部分）4、《110—500千伏架空电力线路施工及验收规范》（GBJ233-90）5、电力部颁布的《电力建设安全工作规程》（架空电力线路部分）6、500kV肇花博工程线路1标1段《施工组织设计》一、技术参数1、本工程导、地线机械特性参数2、本工程OPGW光缆技术参数2、放线施工段本工程导线、地线、OPGW光缆同期采用张力放线，共分二个放线施工段。

二、主要机具的选择根据《超高压架空输电线路张力架线施工工艺导则（SDJJS2-87）》，机具选择如下： 1、主牵、张设备的选择 ――主牵引机额定牵引力：P ≥m ×K P ×T P (式2－1) 其中：m ：同时牵放子导线根数，m ＝4K P ：主牵引机额定牵引力的系数，一般0.25～0.33，本工程取K P ＝0.33 T P ：被牵放导线(ACSR-720/50导线)的保证计算拉断力（N ），经查T P ＝162.07kN这样：P ≥4×0.33×162.07≥213.94kN――主张力机单根导线额定制动张力：T ＝K T ×T P (式2－2)其中：K T ：主张力机单根导线额定制动张力的系数，一般取0.17～0.2，，本工程取K T ＝0.2 这样：T ＝0.2×162.07＝32.42kN根据计算结果，我公司已有的加拿大天柏伦25t 主牵引机，4×5t 主张力机可满足要求。

2、主牵引绳、导引绳的选择――主牵引绳的选择应与主机的选择配套，使用抗扭结构钢丝绳。

架线计算方法

1.放线牵张力计算（1）模拟放线弧垂，选取控制档、放线模板K 值。

（2）计算控制档水平张力： Kw T n 22= 式中：nT ——控制档水平张力，t ；2w ——导线单位重量，t ； K ——模板K 值。

（3）计算张力机出口张力：])1()1([1002000--∑-=εεεεn h w T T n n n式中：T ——张力机出口张力，t ；n ——放线段内滑车数； 0n ——张力场与控制档间滑车数；ε——滑车摩擦系数；h ∑——控制档与张力场累计高差，m ，控高为“+”。

（4）计算初始牵引力：])1()1([1000--∑+=εεεεn h w NT k p n n0P ——初始牵引力，t ；0k ——取1.1 ；N ——导线展放根数； 1w ——牵引绳单位重量，t ；h ∑——牵引场与张力场累计高差，m ，牵高为“+”。

（5）计算最终牵引力：N n h w T k p n nn ].)1()1([200--∑+=εεεε （6）计算最大牵引力：N n h w T k p n n])1()1(['200max --∑+=εεεε∑'h ——控制档与张力场累计高差，m 。

(需要假设每一档为控制档，分别计算各档为控制档时的P max ，取其中最大值）2.双滑车选择（1）滑车承重超过额定荷载的杆塔悬挂双滑车。

滑车承重计算：1F =202212)sin 2()]([A NT h h N w ++=A 1802⨯απ式中： 1F ——放线时滑车承重，t ； 2w ——导线单位重量，t ； N —— 一次展放导线根数；1h 、2h ——前后垂直档距，m ； 0T ——展放导线张力，t 。

α——转角塔转角度数（°）。

（2）紧线时，转角塔滑车承重增加明显，需将紧线张力代入验算滑车承重。

（3）滑车与导线包络角超过30°的塔悬挂双滑车。

滑车与导线包络角计算：和差化积：B A B A B A a a a αααcos cos 2)cos()cos(=-++所以也有： 2sin cos cos 2)cos(cos 2θααϕB A B A a a -+=式中：——导线在滑车上的包络区间所对的圆心角，称为包络角，( °)；、——放线滑车两侧导线的悬垂角，( °)；——滑车的水平转角。

张力放线计算书

编制说明本计算为500kV肇花博输变电工程线路1标1段《张力架线施工方案》的计算部分。

根据对整个张力系统中的受力情况的计算，合理选择设备、工器具，确定施工方案，并在施工中控制牵张力，设置控制点，保证架线施工的安全，放线质量符合规范要求。

计算依据：1、广东电力设计院的设计资料（说明及架线施工图）2、《超高压输电线路张力架线施工工艺导则》（SDJ226-87）3、《高压架空输电线路施工技术手册》（架线工程计算部分）4、《110—500千伏架空电力线路施工及验收规范》（GBJ233-90）5、电力部颁布的《电力建设安全工作规程》（架空电力线路部分）6、500kV肇花博工程线路1标1段《施工组织设计》一、技术参数1、本工程导、地线机械特性参数12、本工程OPGW光缆技术参数－22、放线施工段本工程导线、地线、OPGW光缆同期采用张力放线，共分二个放线施工段。

1－41－5二、主要机具的选择根据《超高压架空输电线路张力架线施工工艺导则（SDJJS2-87）》，机具选择如下：1、主牵、张设备的选择――主牵引机额定牵引力：P≥m×KP ×TP(式2－1)其中：m：同时牵放子导线根数，m＝4K P ：主牵引机额定牵引力的系数，一般0.25～0.33，本工程取KP＝0.33T P ：被牵放导线(ACSR-720/50导线)的保证计算拉断力（N），经查TP＝162.07kN这样：P≥4×0.33×162.07≥213.94kN――主张力机单根导线额定制动张力：T＝KT ×TP(式2－2)其中：KT ：主张力机单根导线额定制动张力的系数，一般取0.17～0.2，，本工程取KT＝0.2这样：T＝0.2×162.07＝32.42kN根据计算结果，我公司已有的加拿大天柏伦25t主牵引机，4×5t主张力机可满足要求。

2、主牵引绳、导引绳的选择――主牵引绳的选择应与主机的选择配套，使用抗扭结构钢丝绳。

张力放线计算书

编制说明本计算为500kV肇花博输变电工程线路1标1段《张力架线施工方案》的计算部分。

根据对整个张力系统中的受力情况的计算，合理选择设备、工器具，确定施工方案，并在施工中控制牵张力，设置控制点，保证架线施工的安全，放线质量符合规范要求。

计算依据：1、广东电力设计院的设计资料（说明及架线施工图）2、《超高压输电线路张力架线施工工艺导则》（SDJ226-87）3、《高压架空输电线路施工技术手册》（架线工程计算部分）4、《110—500千伏架空电力线路施工及验收规范》（GBJ233-90）5、电力部颁布的《电力建设安全工作规程》（架空电力线路部分）6、500kV肇花博工程线路1标1段《施工组织设计》一、技术参数1、本工程导、地线机械特性参数2、本工程OPGW光缆技术参数2、放线施工段本工程导线、地线、OPGW光缆同期采用张力放线，共分二个放线施工段。

二、主要机具的选择根据《超高压架空输电线路张力架线施工工艺导则（SDJJS2-87）》，机具选择如下：1、主牵、张设备的选择――主牵引机额定牵引力：P≥m×KP ×TP(式2－1)其中：m：同时牵放子导线根数，m＝4K P ：主牵引机额定牵引力的系数，一般0.25～0.33，本工程取KP＝0.33T P ：被牵放导线(ACSR-720/50导线)的保证计算拉断力（N），经查TP＝162.07kN这样：P≥4×0.33×162.07≥213.94kN――主张力机单根导线额定制动张力：T ＝K T ×T P (式2－2)其中：K T ：主张力机单根导线额定制动张力的系数，一般取0.17～0.2，，本工程取K T ＝0.2这样：T ＝0.2×162.07＝32.42kN根据计算结果，我公司已有的加拿大天柏伦25t 主牵引机，4×5t 主张力机可满足要求。

2、主牵引绳、导引绳的选择――主牵引绳的选择应与主机的选择配套，使用抗扭结构钢丝绳。

架空线路导线展放张力及牵引力精确计算方法

架空线路导线展放张力及牵引力精确计算方法▲张力架线0 导语根据工程设计及现场实际条件，合理确定导线展放张力及牵引力，精确计算张力和牵引力，对于导线展放施工的安全顺利进行，具有十分重要的意义。

线路工程中，导线展放一般采用张力展放的方式，即通过张力机和牵引机使导线处于腾空状态，在专用防扭钢丝绳的牵引下，以张力机为起点，逐一通过塔上的架线滑车，直到设定的放线段的终点。

合理地确定导线的展放张力值，以及与之相对应的牵引力值，作为机械设备、工机具选型的依据，同时用以评估架线系统的安全性。

所以，导线展放施工前，必须精确计算设定工况下的张力及牵引力。

▲张力及牵引力计算示例1 导线展放张力及牵引力控制原则1.1 满足架空导线对障碍物的安全距离要求导线展放时，应使导线对垂直下方的障碍物、被跨越物净空距离满足安全规范的要求，障碍物主要是指被跨越的电力线、通信线公路、铁路、河流、桥梁、房屋等设施或建筑物，对地面也要满足相应的净空距离，以避免导线对下方设施或建筑物造成影响，或使导线受到磨损。

这就需要对导线施加合适的张力，使导线腾空到需要的高度。

1.2 满足架线系统安全要求导线张力越小，架线系统各部位受力就越小，架线系统（指机械设备、地锚、放线滑车、钢丝绳、连接器、跨越架等）安全性就越高；反之，则架线系统的安全性就越低。

但张力过小就不能保证架空导线对障碍物的安全距离要求，甚至造成拖地情况。

所以，在满足架线系统安全、架空导线对障碍物距离的前提下，展放张力应尽可能小。

1.3 能够充分利用现有机械设备导线的张力，是通过架线区段两端的机械设备施加而获得的，张力及牵引力设定时，必须充分考虑机械设备的性能，通过正确计算所需要的张力和牵引力，采用适当的展放工艺，使现有设备能够满足工艺要求。

1.4 尽可能减少导线损耗导线展放张力越小，导线越松弛，则需要的导线长度越大，造成的损耗越多。

为了减少施工损耗，一般在每相导线展放接近终点时（牵引板经过最后一个滑车时），适当加大张力，收紧导线，减少余线，降低损耗，同时也方便后续紧线施工。

布线计算

张力放线应作布线设计。

布线原则如下:
1 有效控制接续管位置；
2 将接续管数量减至最少；
3 保证紧线时牵、张场剩余的导线最少，防止导线升空松出余线时放线区段内的导线落地；
4 节约导线，使放线中产生的不能继续使用的短线头最少；
5 转场时余线转运量较少。

为此，宜采用连续布线法布线，即施工段内各相导线均按展放顺序的累计线长使用导线线盘，第一相放完后，线盘上如余线时可将导线切断，剩余导线接着使用于第二相，依此类推，直至放完，所剩导线转至下一施工段使用。

连续布线时，每相的子导线宜等长。

1、布线计算中常用的计算线长的公式为：
T
l l L 24cos ωϕ+=
其中： l h ∆=arctg ϕ
式中：L —某一档的布线长度，m ；
l —档距，m ； ϕ—导线悬挂点连线倾斜角，即高差角，°；
ω—导线单位长度重力，N/m ；
Δh —导线悬挂点高差，m ；
T —导线放线的水平张力，N ；
2、施工段内每一档紧线产生的余线为：
T T T T l L '-'=
∆24)(2
232ω 式中：l —档距，m ； ω—导线单位长度重力，N/m ； T —导线放线的水平张力，N ； T '—导线紧线水平张力，N ；。

大线径导线恒张力放线施工技术

大线径导线恒张力放线施工技术罗林生(中铁十一局集团电务工程有限公司武汉 430013)摘要：本文从恒张力放线原理入手,根据合宁客运专线的技术特点并结合铁科院网检车在合宁线的现场检测数据与实际施工检调经验，重点介绍了高速电气化铁路采用恒张力进行大线径导线及大张力的接触线的展放原理和施工方法,确保了合宁客运专线接触线的展放一次成优，满足了250Km/h设计要求,为以后高速电气化铁路的接触线展放提供了借鉴依据。

关键词：大线径接触网恒张力展放借鉴⒈前言合宁线是我国第一条真正意义上的时速为250Km/h的客运专线。

随着我国电气化铁路的迅速发展，列车速度不断提高，高速电气化铁路对接触网施工提出了越来越高的要求。

特别是接触网架设，由于其施工质量的好坏直接影响着弓网关系和受流质量，为确保受电弓高速运行时能良好取流，避免放线过程中产生硬弯，我们在展放承导线时采用恒张力车进行。

同时因列车运行速度的进一步提高，基本上都是通过增大接触网张力来满足这一要求的，而接触网张力的增加使得接触网大多都是采用大线径导线，增强线材材质强度来实现的。

而线材材质强度变强，截面积增大和额定张力增大，对展放接触线提出了更高要求。

合宁客运专线接触网就是采用了150㎡锡铜合金线，额定张力采用25KN。

为使这一技术难题得到解决，我们课题研发小组专门对这一课题进行了研究并获得成功。

⒉恒张力放线原理泰斯米克恒张力放线车组的主要组成及其主要作用如下：2.1 动力车主要是为放线平板车提供牵引动力，动力车带有低速自动走行功能。

在车组进行恒张力放线时，将动力系统置为低速自动走行档，利用其低速自动走行系统为放线车组提供一个平稳的速度；在车组正常运行时则置为运行档。

在低速自动走行时，司机既可以在驾驶室操作控制，也可以在作业平台上操作控制，为便于观察，更好地配合好挂线作业人员的施工，规定司机在作业平台操作控制。

2.2 放线平板车放线平板主要用来安装固定整个放线装置，是整个恒张力放线车组的核心部分。

张力放线计算

108 张力放线计算
张力放线计算
一、张力机和牵引机之间杆塔数最多改为30
第二篇（《输电线路施工计算》软件说明书）第九章（关于“放线”）《第二节关于“张力放线计算”》561页之表格第11行中，“张力机和牵引机之间杆塔数，最多为23”改为：“张力机和牵引机之间杆塔数，最多为30”
（修改原因：甘肃送变电公司周有林先生：特殊情况下N=23偏小）。

二、求张力机出口张力时和牵引机牵引力时用不同的阻力系数
某些公司在计算张力机出口张力时，滑车对被展放线绳的阻力系数往往取较小数值，而在计算牵引机牵引力时，滑车对被展放线绳的阻力系数取较大数值（详见：蔡生泉《高压架空输电线路张力架线》），为此，滑车对被展放线绳的阻力系数改为2种，以适合不同用户。

当仅用1个阻力系数时，将一个相同的数值分别填入即可。

说明：在计算“被牵线绳的滑车包络角”等时，取2种阻力系数的平均值参加计算，以使计算结果与设定的条件更相近。

（修改原因：华东送变电公司梅生杰建议）。

三、可分别计算地线、牵引绳、导线的展放
为适用于分别计算展放地线、牵引钢丝绳、导线，取消公用数据；对每一计算上述各线绳同样按“被牵线绳”对待，分别输入“自重”、“阻力系数”、“地物参数”等，分别计算和打印计算结果。

四、计算“被牵线绳总长”
增加了计算“被牵线绳总长”。

五、提示“控制档”
增加了提示“控制档”所在的位置。

张力放线施工方案

导、地线张力放线施工方案一、张力架线的优点及施工流程张力架线是在架线过程中给导线或避雷线施加一定张力，使之离开地面或跨越被跨越物的一种架线施工方法。

采用张力架线时，导线或避雷线不致受到磨损，从而减少导线带电运行后的电晕损耗，且可提高施工效率。

我公司采用的张牵设备为： SAZ－30×2 张力机；牵引机为SAQ－75一牵二牵引机；张力架线布置示意图见图1。

施工过程为：图 11、展放引绳：引绳盘置于张力场，用人力向牵引场展放。

展放时，引绳依次穿过本架线段各个杆塔的放线滑车，两端分别在张力场和牵引场锚固，以备牵放牵引绳。

2、牵放牵引绳：将锚固在牵引场的引绳松开，用旋转连接器与绕在小张力机上的牵引绳连接后，用放置在张力场的小牵引机向张力场牵放，牵放过程中牵引绳应始终保持在悬空状态，直到牵引绳被牵放到张力场，通过走板与导线连接为止。

3、牵放导线：将牵引绳用走板与盘在主张力机上的导线相连接，然后用放置在牵引场的主牵引机将导线牵放至牵引场。

导线牵放到指定位置后，将它带着张力临时锚固在两端的锚线架上。

4、紧线工作：该工作包括紧线、观测与调整弧垂、画印、挂线及附件安装。

张力架线使用的工机具包括张力机、牵引机、线盘支承装置、钢丝绳卷绕机、防捻钢丝绳、分裂导线放线滑车、走板、网套式连接器、钢丝绳连接器等。

二、张力机及线盘支承装置(一) 张力机张力机用于控制放线张力。

施工时使用的有主张力机和小张力机。

前者放置在张力场，用于控制导线张力；后者放置在牵引场，用于控制牵引绳张力。

张力机主要参数见表1。

表1 常用张力机主要参数放线时线盘支承装置置于张力机后面，将架空线（指导线或牵引绳）盘支离地面，使架空线能通过张力机进行展放。

线盘支承装置分为线盘轴架和线盘拖车两种，前者所占场地较小，后者转运方便。

三、牵引机及钢丝绳重绕机（一）牵引机牵引机除主要用于张力架线中的牵引作业外，还能用于完成绞磨的牵引作业，如抽余线、紧线等。

施工中使用的牵引机有主牵引机、小牵引机。

张力换算公式

张力换算公式
张力换算公式是用来计算物体上的张力的公式。

张力是指物体内部的受力，它的大小与物体的形状、材质以及外界施加的力有关。

张力换算公式可以通过测量物体上的张力来计算出张力的大小。

在物理学中，张力换算公式可以表示为：
T = F * cosθ
其中，T是物体上的张力，F是施加在物体上的外力的大小，θ是外力与物体之间的夹角。

通过这个公式，我们可以计算出物体上的张力。

例如，如果一个物体受到一个大小为10牛的外力，并且外力与物体的夹角为30度，根据张力换算公式，我们可以计算出物体上的张力为10 * cos30° = 8.66牛。

张力换算公式的应用非常广泛。

在工程领域中，我们可以使用张力换算公式来计算桥梁、绳索、电线等物体上的张力，从而确保它们能够承受外界施加的力。

张力换算公式还可以用于运动学中的问题。

例如，在斜面上滚动的物体，我们可以使用张力换算公式来计算物体所受到的张力，从而解决相关问题。

张力换算公式是一个重要的物理公式，它可以帮助我们计算物体上
的张力，进而解决与张力相关的问题。

通过应用张力换算公式，我们可以更好地理解和掌握物体的受力情况，为工程设计和物理学研究提供有力的支持。

通过学习和应用张力换算公式，我们可以更好地理解和掌握物体的受力情况，为工程设计和物理学研究提供有力的支持。

张力架线施工设备出口张力、牵引力精确计算（附全套计算程序表格）

张力架线施工设备出口张力、牵引力精确计算（附全套计算程序表格）张力架线施工准备工作时，施工技术人员需要对每个放线区段进行张牵力计算，以作为张牵设备控制张牵力的依据。

张牵力小，工器具、设备受力就小，系统相对安全，但是导线对地面凸起点、障碍物间距就有可能不满足要求，区段内余线也多，导线浪费大；张牵力大，则工器具（地锚、连接器、网套、牵引绳等）、设备（张力机、牵引机）受力就大，安全性降低，容易发生牵引绳断裂、地锚拉出等事故。

所以，合理的确定张牵力，是十分必要的。

张牵力的计算，原理及公式见推文《导线展放张力及牵引力精确计算》，不再赘述。

我们重点说计算表格，之前也发布过，在输变电线路工程施工技术人员当中，得到了一定的推广应用，同时同行们也提出了不少改进意见，此次重新编制计算表格，基本原理不变、计算公式不变，只是对版面进行了简化优化，更加便于现场使用。

旧版计算表格界面如下图所示：旧版计算表格存在的缺陷：仅提供牵引场位于小号侧、张力场位于大号侧的工况，当张牵设备布置相反时，需要对表格进行重新编排，而且提供的计算表格仅为6个线档（如N1-N7），放线段加长时，需要增加表格行数，容易造成公式错误，对于初学者较为不便。

新版计算表格界面如下：新版计算表格改进之处：1.牵引板抵达不同塔位时对应的牵引力，由横排改成了竖排，版面更加紧凑、间接，同时对版面大小进行了设定，输入数据后自动得出结果，以一张A4纸形式输出，可以直接打印，或者拷贝到架线施工方案（作业指导书）。

2.形成了全套完整的计算表格：针对两种工况（张力机在小号侧、张力机在大号侧）、5-21档（放线区段内滑车数量4～20个），分别编制了两个Excel表格文件，内含34个独立小表，方便施工技术人员直接选择使用。

如下图所示：另外，值得一提的是，对于同样的放线区段，出口张力、牵引力并不是唯一的，只要控制在安全范围内即可。

小编的经验，就是在常规牵引时，确保导线对跨越物安全距离的前提下，张牵力尽可能小，这样架线系统比较安全，等走板过最后一个滑车或者距离牵引机300米时，开始加大张力抽取余线，方便后续紧线，同时避免导线浪费。

架空线路放线施工布线方案的编制

架空线路放线施工布线方案的编制摘要：本文在介绍布线方案编制的原则的基础上，简单介绍了布线方案编制前的准备工作，对布线方案的编制情况进行了详细介绍，并对架空线路张力放线施工的布线技巧进行了归纳和总结，如导线线轴上线长的计算、导线线长的现场复核、施工中余线的计算以及导线最优供货长度的确定。

关键词：布线；张力放线。

随着电网建设步伐的加快，张力放线在高压架空送电线路施工中的应用越来越广泛。

国家标准中，对于导、地线的损耗量有明确规定，即：山区为2.5%，平地为1.4%，因此在放线施工中，为了平衡整个放线工序导、地线的使用，并且使施工的压接管满足规范和评优要求，必须有效的安置各线轴的现场去向，并合理的安排各线轴的展放顺序，即制定布线方案，节省导、地线损耗，加快施工速度，提高经济效益。

布线方案编制的原则布线方案不是唯一的，但必须在满足以下条件的基础上优化选择。

a．有效控制直线压接管的位置，必须满足规范和设计要求直线压接管（含补修管）距悬垂线夹的距离不应小于5.0 m；直线压接管（含补修管）距耐张线夹的距离不应小于15.0 m；重要跨越档（如跨越35 kV以上电力线，通航河道，重要公路、铁路等）及设计规定不允许有压接管的档内，不得布置直线压接管（含补修管）；如果方案允许，尽量将直线压接管布置在档距中部。

b．将直线压接管的数量减至最少（考虑评优标准）选用放线施工段长度与导线整盘累计线长之和相近的方案；放线区段内无损伤补修档大于总档数量的85%；放线段内无损伤压接档大于总档数量的90%；同一档距内，连接管与补修管数量每根子线只允许各有一个；因放线磨损而增加的连接管数量应满足：自线路一端计算，在一公里的范围内，每根子线因展放磨损而增加的割断重接不超过一处。

c．使放线中产生的不能继续使用的短线头尽量少，以节约导地线。

d．转场时余线转运量尽量少。

e．压接管及其护套放线牵引过程中，通过的滑车尽量少，即减少护套损伤导线和压接管弯曲的机会。

放线导线最小张力计算题目

放线导线最小张力计算题目
摘要：
1.引言
2.放线导线最小张力的计算方法
3.计算示例
4.结论
正文：
1.引言
在电力线路的施工过程中，放线是一个重要的环节。

在放线时，需要计算导线的最小张力，以确保导线在施工过程中不会受到过大的拉力，从而保证施工的安全性和导线的使用寿命。

本文将介绍一种计算放线导线最小张力的方法。

2.放线导线最小张力的计算方法
放线导线最小张力的计算公式为：
Fmin = (Wl * L) / (2 * ΔL)
其中，Fmin 表示最小张力，Wl 表示导线的重量，L 表示导线的长度，ΔL 表示导线的弧垂。

3.计算示例
假设有一条长度为1000 米的电力线路，导线的重量为10000 千克，导线的弧垂为20 米。

根据上述公式，可以计算出放线导线的最小张力为：Fmin = (10000 * 1000) / (2 * 20) = 2500000 N
这意味着在施工过程中，导线的张力不应小于2500000 牛顿。

4.结论
通过计算放线导线的最小张力，可以确保在施工过程中导线不会受到过大的拉力，从而保证施工的安全性和导线的使用寿命。

计算张力的公式

计算张力的公式好的，以下是为您生成的关于“计算张力的公式”的文章：在我们探索物理世界的奇妙旅程中，计算张力的公式就像是一把神奇的钥匙，能帮助我们打开许多未知的大门。

先来说说什么是张力。

想象一下一根紧绷的绳子，你能感觉到它有一种内在的力量在抵抗拉伸，这股力量就是张力。

就好像拔河比赛时，绳子被双方拉得紧紧的，那种让绳子不被轻易扯断的力量就是张力在发挥作用。

那计算张力的公式到底是啥呢？常见的就是T = F / sinθ 。

这里的 T 表示张力，F 是施加在物体上的外力，θ 则是外力与绳子或者其他物体之间的夹角。

为了让大家更好地理解这个公式，我给大家讲个小例子。

有一次我在公园里看到一个小朋友在玩荡秋千。

秋千的绳子就像是一个很好的研究对象。

假设小朋友坐在秋千上，静止不动，秋千绳子与垂直方向的夹角是 30 度，而小朋友和秋千的总重量产生的重力是 500 牛。

那这时候绳子的张力是多少呢？我们用公式来算一算，重力F 就是500 牛，夹角θ 是 30 度，sin30 度等于 0.5 ，所以张力 T 就等于 500 / 0.5 = 1000 牛。

通过这个简单的例子，是不是对这个公式有点感觉了？在实际生活中，张力的计算有着广泛的应用。

比如说在建筑工地上，起重机吊起重物的钢索，我们需要知道钢索能承受的张力，以确保施工的安全。

又比如在物理学实验中，研究物体在斜面上的运动，绳子的张力计算也至关重要。

再深入一点，对于复杂的系统，可能会涉及到多个力和多个角度，这时候计算张力就需要综合考虑各种因素。

但别被吓到，只要我们牢记基本公式，一步一步分析，问题总能迎刃而解。

学习计算张力的公式，就像是掌握了一种解题的秘籍。

它不仅能帮助我们解决物理题目，还能让我们更好地理解周围世界中各种物体的受力情况。

当你看到一根绳子、一条钢索或者任何被拉伸的物体时，你可以在心里默默运用这个公式，感受物理的魅力。

总之，计算张力的公式虽然看起来有点复杂，但只要我们用心去理解，多结合实际例子去练习，就一定能熟练掌握，让它成为我们探索物理世界的有力工具。

探究超特高压架空输电线路张力放线施工技术的应用

探究超特高压架空输电线路张力放线施工技术的应用摘要：本文讨论的主要内容是对超特高压架空输电线路进行张力放线施工，首先阐明了如何对布线、放线张力进行计算，然后通过理论与实际相结合的方式，分别针对输电线路的展放、张力放线技术的应用展开了叙述，希望可以在某些方面为施工人员提供帮助。

关键词：超特高压架空；输电线路；张力放线技术；应用引言：在经济发展速度极快的当今社会，各行各业对电能具有的需求量与过去相比均具有明显的提升，超特高压线路正是在此背景下产生并得到广泛应用的。

实践结果表明，超特高压线路与传统输电线路相比，更易被外部环境因素所影响，另外，在作业过程中，超特高压线路所产生线路输送量也更大，如何保证相关线路的安全性就成为了现阶段需要解决的主要问题，本文所讨论内容具有的现实意义不言而喻。

1放线工序的计算1.1计算布线计算布线关键是对放线线长进行计算，也就是说，通过对放线段所对应每档线的长度进行计算，确定导线和地线接头在放线过程中应处的位置，并通过校核的方式保证接头位置与设计要求相符。

在对放线线长进行计算时，使用频率较高的公式如下。

首先是对每一线档所对应放线线长进行计算：Li=其中，Li代表的是第i线档所对应放线线长，单位为m；li代表的是第i线档所对应档距，单位为m；ψi代表的是第i线档所对应悬挂点的高差角，单位为度；w代表的是导线的单位长度重力，单位为N/m；H代表的是导线的水平放线张力，单位为N。

其次是对放线段所对应放线总线长进行计算：LF=其中，LF代表的是施工段所对应每相线的放线长度，单位为m；lA、lB代表的是张力场锚线点和相邻塔间所对应的档距，单位为m；ψA、ψB代表的是这两点与相邻塔位所对应悬挂点的高差角，单位为度；hA、hB代表的是锚线点与导线悬挂点之间的高差，单位为m；TH、TP代表的是张力机出口与牵引机入口所具有的水平张力分力，单位为N；C1、C2代表的是张力场锚线点间预留余线的长度，单位为m[1]。

张力放线施工方案

“弘扬红色文化构建持色校园“构建特色校恫“实施方案导、地线张力放线施工方案一、张力架线的优点及施工流程张力架线是在架线过程中给导线或避雷线施加一定张力，使之离开地面或跨越被跨越物的一种架线施工方法。

采用张力架线时，导线或避雷线不致受到磨损，从而减少导线带电运行后的电晕损耗，且可提高施工效率。

我公司采用的张牵设备为：SAZ-30X2张力机：牵引机为S A Q-75-牵二牵引机；张力架线布置示意图见图1。

施工过程为:图1 张力架线布直示意图1一导引绳:2—小牵引机;3=导引绳盘;4-旋转连接器：5—牵引绳:6—小张力机;7 主牵引M;8—牵引绳重绕机：9 一走板：10—主张力机J1导线：12 导线轴架车:13—接地滑车J4—设备接地；15—被跨越电力线；16 跨越架；17 牵引绳轴架：QC—牵引场：ZC—张力场；A、B、C—二相导线：箭头辰亦牵放方1、展放引绳：引绳盘置于张力场，用人力向牵引场展放。

展放时，引绳依次穿过本架线段各个杆塔的放线滑车，两端分别在张力场和牵引场锚固，以备牵放牵引绳。

2、牵放牵引绳：将锚固在牵引场的引绳松开，用旋转连接器与绕在小张力机上的牵引绳连接后，用放置在张力场的小牵引机向张力场牵放，牵放过程中牵引绳应始终保持在悬空状态，直到牵引绳被牵放到张力场，通过走板与导线连接为止。

3、牵放导线：将牵引绳用走板与盘在主张力机上的导线相连接，然后用放置在牵引场的主牵引机将导线牵放至牵引场。

导线牵放到指定位置后，将它带着张力临时锚固在两端的锚线架上。

4、紧线工作: -~该工作包括紧线、观测与调整弧垂、画印、挂线及附件安装。

张力架线使用的工机具包括张力机、牵引机、线盘支承装置、钢丝绳卷绕机、防捻钢丝绳、分裂导线放线滑车、走板、网套式连接器、钢丝绳连接器等。

二、张力机及线盘支承装置(一)张力机张力机用于控制放线张力。

施工时使用的有主张力机和小张力机。

前者放置在张力场,用于控制导线张力；后者放置在牵引场，用于控制牵引绳张力。
