晶振的分类
跟我学识电子元器件(石英晶体)
六、石英晶体的检测与代换
用万用表检测晶体
– 一个质量完好的石英晶体，外观应很整洁、无 裂纹、引脚牢固可靠，其电阻值应为∞，若用 万用表测得阻值很小或为零，可以断定石英晶 体已损坏。但反过来不成立，即若用万用表测 得阻值为∞，则不能完全断定石英晶体良好。
用试电笔检测晶体好坏
– 用一只试电笔并将其刀头插入市电插座的火线 孔内，用手指捏住晶体的任一引脚，将另一引 脚触碰试电笔顶端的金属部分。若试电笔氖泡 发红，一般说明晶体是好的；若氖泡不亮，说 明晶体是坏的。
跟我学识电子元器件
——石英晶体篇
主讲：黄汉英
一、概述
石英晶体又叫石英晶体谐振器，简称晶振， 石英晶体又叫石英晶体谐振器， 是一种用于稳定频率和选择频率的电子元 件。 目前石英晶体已被广泛应用于军事电子设 备、有线和无线通信设备、广播和电视的 发射与接收设备、数字仪表及钟表、各类 计算机、控制电路、家电及玩具等。 石英晶体(Crystal)是自然界存在的石英材料， 也可以人工制造，目前晶振使用的石英晶 体基本上都是人造石英晶体。
1. 等效电路和频率特性
感性 C C0 符号 L R1 容性
串联谐振频率
X fS fP
f
等效电路
并联谐振频率
电抗-频率特性 电抗 频率特性
2. 石英晶体谐振电路
16 常见物料分类及编码规则
密级：★高★版本：1.0 常见物料分类及编码规则XXX股份有限公司金蝶软件（中国）有限公司2022年4月25日2022-04-25物料分类及编码规则公司所有物料（除固定资产外）实行三级分类管理，划分为大类别、小类别和品种类型，物料编码总长为15位，物料大类、小类、物料品种和物料规格型号之间用英文句号隔开。
基本编码结构如下：X．XX．XX．XXXXXXXXXX物料规格（10位）物料品种类型（2位阿拉伯数字）物料小分类（2位大写英文字母）物料大分类（1位大写英文字母）一、物料大分类及其代码：1、电子材料：用“T”表示电子材料是指以其电性能为主要应用的材料，根据公司目前应用情况看，包括：集成电路类、印刷电路板类、电容器类、电阻器类、电感器类、晶体管类、接插件类、稳压器类、变压器类、充电器类、开关类、电池类、电声器类、电位器类、磁珠类、数据线类和电线电缆类等。
2、光学材料：用“G”表示光学材料是指传输光线的介质材料，包括光学玻璃、光学晶体和光学塑料等光学介质材料，但不包括光电性能一体化应用的光电材料，例如发光二极管、氖灯、日光灯、显像管、液晶屏等光电类材料，该类材料归于电子材料类，3、塑胶材料：用“S”表示塑胶材料是指以高分子合成树脂为主要应用的材料，包括ABS、PVC、PA、PS、PE 等塑胶料，但不包括光学与塑胶一体化应用的材料，以及用于产品包装的塑胶材料，例如有机玻璃、玻璃钢、吸塑盒等，该类材料归于光学材料类或包装材料类。
公司目前应用的塑胶材料主要包括数码相机、车载摄像头、网络摄像头等产品的塑胶结构件，例如机壳，以及用于其他用途的PVC线管、塑胶工具、塑胶模具等。
4、金属材料：用“J”表示金属材料是指以钢、铁、铝等为主要应用的材料，公司目前主要包括数码相机、摄像头等产品使用的金属结构件，以及用于其他用途的角铁、金属线管、金属紧固件、金属工具、金属模具等。
5、包装材料：用“B”表示包装材料是指用于产品包装的材料，主要包括包装箱、吸塑盒、胶袋、包装带、封箱胶纸、不干胶标签、防潮剂、合格证等。
16常见物料分类及编码规则
密级：★高★版本：1.0 常见物料分类及编码规则XXX股份有限公司金蝶软件（中国）有限公司2019年7月9日2019-07-09物料分类及编码规则公司所有物料（除固定资产外）实行三级分类管理，划分为大类别、小类别和品种类型，物料编码总长为15位，物料大类、小类、物料品种和物料规格型号之间用英文句号隔开。
基本编码结构如下：物料规格（10位）物料品种类型（2位阿拉伯数字）物料小分类（2位大写英文字母）物料大分类（1位大写英文字母）一、物料大分类及其代码：1、电子材料：用“T”表示电子材料是指以其电性能为主要应用的材料，根据公司目前应用情况看，包括：集成电路类、印刷电路板类、电容器类、电阻器类、电感器类、晶体管类、接插件类、稳压器类、变压器类、充电器类、开关类、电池类、电声器类、电位器类、磁珠类、数据线类和电线电缆类等。
2、光学材料：用“G”表示光学材料是指传输光线的介质材料，包括光学玻璃、光学晶体和光学塑料等光学介质材料，但不包括光电性能一体化应用的光电材料，例如发光二极管、氖灯、日光灯、显像管、液晶屏等光电类材料，该类材料归于电子材料类，3、塑胶材料：用“S”表示塑胶材料是指以高分子合成树脂为主要应用的材料，包括ABS、PVC、PA、PS、PE 等塑胶料，但不包括光学与塑胶一体化应用的材料，以及用于产品包装的塑胶材料，例如有机玻璃、玻璃钢、吸塑盒等，该类材料归于光学材料类或包装材料类。
公司目前应用的塑胶材料主要包括数码相机、车载摄像头、网络摄像头等产品的塑胶结构件，例如机壳，以及用于其他用途的PVC线管、塑胶工具、塑胶模具等。
4、金属材料：用“J”表示金属材料是指以钢、铁、铝等为主要应用的材料，公司目前主要包括数码相机、摄像头等产品使用的金属结构件，以及用于其他用途的角铁、金属线管、金属紧固件、金属工具、金属模具等。
5、包装材料：用“B”表示包装材料是指用于产品包装的材料，主要包括包装箱、吸塑盒、胶袋、包装带、封箱胶纸、不干胶标签、防潮剂、合格证等。
晶振的识别分类及测量
晶振的识别分类及测量
晶振的识别分类及测量一、单位：赫兹“Hz”1MHz=103kHz=106Hz符号：“X、Y”
二、晶振的分类：主板上晶振主要分为：1、时钟晶振：与时钟芯相连频率为14.318MHz工作电压为1.1--1.6V2、实时晶振：与南桥相连频率为32.768MHz工作电压为0.4V 左右
3、声卡晶振：与志卡芯片相连频率为24.576MHz工作电压为1.1-- 2.2V
4、网卡晶振：与网卡芯片相连频率为25.000MHz工作电压为1.1--2.2V主板上最重要的晶振是实时晶振和时钟晶振,实时晶振给南桥提供振荡频，主板上几乎所有的频率都是以时钟晶振为基础的。
如果它们损坏主板不能正常工作三、晶振的标称方法：晶振的频率直接标示在晶振上，可通过频率来识别晶振类型。
四、晶振的作用：与时钟芯片、声卡芯片、网卡芯片、显卡以及其它芯片组成振荡电路是全板上最重要的时钟信号产生源五、晶振的测量及好坏判断1、测量方法电压法：主板加电，用万用表分别测晶振两引脚电压。
正常情况下两引脚电压会不一样，叫压差。
测频率：用频率计波形法：用示波器对地打阻值：红笔接地，黑笔测两引脚，讲数为100-750 之间正常2、好坏判断测电压，如果无压差，晶振坏用示波器，如果有电压，无波形，晶振坏对地阻值，读数在300--800 之外，晶振坏替换法七、晶振的代换原则晶振必须原值代换晶振的稳频电容（晶振周围两个浅色贴片电容10--18pF 之间）必须原值代换。
KDS晶振型号详细分类
一、仪器仪表用晶振DT-26 32.768KHZ 5PPM 12.5PFDT-26 32.768KHZ 20PPM 12.5PF DT-26 32.768KHZ 20PPM 6PFDT-38 32.768KHZ 20PPM 12.5PF DST310S 32.768KHZ 20PPM 12.5PF DST210A 32.768KHZ 20PPM 12.5PF DST210A 32.768KHZ 20PPM 6PF DST1610A 32.768KHZ 20PPM 12.5PF DSX321G 12MHZ 10PPM 10PF DSX321G 16MHZ 10PPM 12PF DSX321G 20MHZ 10PPM 10PF DSX321G 24MHZ 10PPM 10PF DSX321G 26MHZ 10PPM 10PF DSX321G 27MHZ 10PPM 10PF DSX321G 27.12MHZ 10PPM 10PF DSX321G 30MHZ 10PPM 10PF DSX321G 32MHZ 10PPM 10PF DSX321G 37.4MHZ 10PPM 10PF DSX321G 48MHZ 10PPM 10PF二、智能可穿戴设备用晶振DST310S 32.768KHZ 20PPM 12.5PFDST210A 32.768KHZ 20PPM 12.5PFDST210A 32.768KHZ 20PPM 6PFDST1610A 32.768KHZ 20PPM 12.5PFDSK321STD 32.768KHZ 3.3V 5PPMDSX211G 24MHZ 10PPM 10PFDSX211G 26MHZ 10PPM 10PFDSX211G 32MHZ 10PPM 10PFDSX221G 24MHZ 10PPM 10PFDSX221G 26MHZ 10PPM 10PFDSX221G 32MHZ 10PPM 10PFDSX1612S 32MHZ 10PPM 10PFDSK321STD 32.768KHZ 5PPM 3.3V三、北斗定位用高精度温补晶振（VC-TCXO）KDS VCTCXO DSA535SD 10MHzKDS VCTCXO DSA535SD 16.32MHzKDS VCTCXO DSA321SDA/M 10MHzKDS VCTCXO DSA321SDA/M 16.32MHz四、GPS卫星导航仪用高精度温补晶振（TCXO）及32.768KHz晶体谐振器KDS TCXO DSB321SDA/M 16.368MHzKDS TCXO DSB321SDA/M 16.369MHzKDS TCXO DSB321SDA/M 16.367667MHzKDS TCXO DSB321SDA 26MHzKDS TCXO DSB221SDA 16.369MHzKDS TCXO DSB221SDA 16.368MHZKDS TCXO DSB221SDA 26MHzKDS TCXO DSB211SDA 26MHZKDS DSX321G 26MHz 19PF 7PPMKDS DST310S 32.768KHzKDS DST210A 32.768KHZ五、手机用温补晶振及晶体谐振器KDS VCTCXO DSA321SCL 26MHzKDS VCTCXO DSA321SCL 19.2MHzKDS TCXO DSB321SDA/M 26MHzKDS TCXO DSB321SDA/M 19.2MHzKDS DSX321G 26MHzKDS DSX321G 19.2MHzKDS DST310S 32.768KHz六、LTE小型基站用高精度温补晶振（三级时钟）KDS VCTCXO DSA535SGA 10MHzKDS VCTCXO DSA535SGB 10MHzKDS VCTCXO DSA535SGA 19.2MHzKDS VCTCXO DSA535SGB 19.2MHzKDS VCTCXO DSA535SGA 20MHzKDS VCTCXO DSA535SGB 20MHz七、通信系统及设备用温补晶振KDS DSA321SDA/M 10MHzKDS DSA321SDA/M 12.8MHzKDS DSA321SDA/M 16.384MHzKDS DSA321SDA/M 18.432MHzKDS DSA321SDA/M 19.2MHzKDS DSA321SDA/M 20MHzKDS DSA321SDA/M 25MHzKDS DSA321SDA/M 30MHzKDS DSA321SDA/M 32.768MHzKDS DSA321SDA/M 40MHzKDS DSA321SDA/M 50MHzKDS DSA321SDA/M 52MHz八、对讲机、中集器用温补晶振及晶体滤波器KDS VCTCXO DSA321SCL 12.8MHzKDS VCTCXO DSA321SCL 14.7456MHzKDS VCTCXO DSA321SCL 16.8MHzKDS VCTCXO DSA321SCL 14.7456MHzKDS VCTCXO DSA321SCL 19.2MHzKDS 晶体滤波器DSF753SAF/SBF/SCF/SDF 21.4MHz、38.85MHz、45MHz、73.35MHz 九、RFID用温补晶振KDS TCXO DSB321SCA/L 20MHzKDS TCXO DSB321SCA/L 24MHzKDS TCXO DSB535SD 25MHz十、通信基站、时钟设备用恒温晶振KDS DLC117 10MHz~20MHz（高性能的频率稳定度，长期稳定性，秒稳及优势价格）十一、汽车电子设备，电表，医疗设备、用高精度时钟模块32.768KHzKDS DSK321STD 32.768KHz 供电兼容电压2.0~5.0V 精度±5.0ppm -40~+85℃KDS DSK321STA 32.768KHz 供电兼容电压1.1~3.6V 精度±5.5ppm -40~+85℃KDS DSK324SR 32.768KHz 供电兼容电压2.0~5.0V 精度±5.0ppm -40~+85℃KDS DSO321SR 32.768KHz 供电兼容电压1.6~5.5V 精度±35ppm -40~+85℃。

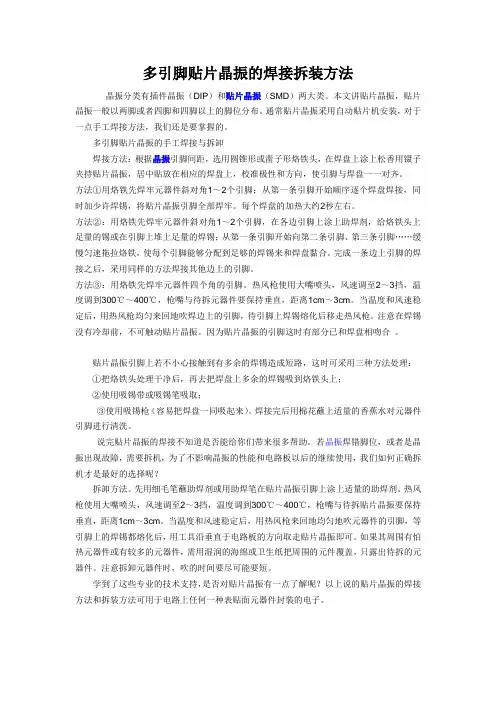

多引脚贴片晶振的焊接拆装方法
多引脚贴片晶振的焊接拆装方法晶振分类有插件晶振（DIP）和贴片晶振（SMD）两大类。
本文讲贴片晶振，贴片晶振一般以两脚或者四脚和四脚以上的脚位分布。
通常贴片晶振采用自动贴片机安装，对于一点手工焊接方法，我们还是要掌握的。
多引脚贴片晶振的手工焊接与拆卸焊接方法：根据晶振引脚间距，选用圆锥形或凿子形烙铁头，在焊盘上涂上松香用镊子夹持贴片晶振，居中贴放在相应的焊盘上，校准极性和方向，使引脚与焊盘一一对齐。
方法①用烙铁先焊牢元器件斜对角1～2个引脚；从第一条引脚开始顺序逐个焊盘焊接，同时加少许焊锡，将贴片晶振引脚全部焊牢。
每个焊盘的加热大约2秒左右。
方法②：用烙铁先焊牢元器件斜对角1～2个引脚，在各边引脚上涂上助焊剂，给烙铁头上足量的锡或在引脚上堆上足量的焊锡；从第一条引脚开始向第二条引脚、第三条引脚……缓慢匀速拖拉烙铁，使每个引脚能够分配到足够的焊锡来和焊盘黏合。
完成一条边上引脚的焊接之后，采用同样的方法焊接其他边上的引脚。
方法③：用烙铁先焊牢元器件四个角的引脚。
热风枪使用大嘴喷头，风速调至2～3挡，温度调到300℃～400℃，枪嘴与待拆元器件要保持垂直，距离1cm～3cm。
当温度和风速稳定后，用热风枪均匀来回地吹焊边上的引脚，待引脚上焊锡熔化后移走热风枪。
注意在焊锡没有冷却前，不可触动贴片晶振。
因为贴片晶振的引脚这时有部分已和焊盘相吻合。
贴片晶振引脚上若不小心接触到有多余的焊锡造成短路，这时可采用三种方法处理：①把烙铁头处理干净后，再去把焊盘上多余的焊锡吸到烙铁头上；②使用吸锡带或吸锡笔吸取；③使用吸锡枪（容易把焊盘一同吸起来）。
焊接完后用棉花蘸上适量的香蕉水对元器件引脚进行清洗。
说完贴片晶振的焊接不知道是否能给你们带来很多帮助。
若晶振焊错脚位，或者是晶振出现故障，需要拆机，为了不影响晶振的性能和电路板以后的继续使用，我们如何正确拆机才是最好的选择呢？拆卸方法。
先用细毛笔蘸助焊剂或用助焊笔在贴片晶振引脚上涂上适量的助焊剂。
MP3晶振损坏的维修方法(不开机故障)
主要是在MP3电路产生震荡电流，发出时钟信号。
晶振是石英振荡器的简称，英文名为Crystal，它是时钟电路中最重要的部件，它的作用是向显卡、网卡、主板等配件的各部分提供基准频率，它就像个标尺，工作频率不稳定会造成相关设备工作频率不稳定，自然容易出现问题。由于制造工艺不断提高，现在晶振的频率偏差、温度稳定性、老化率、密封性等重要技术指标都很好，已不容易出现故障，但在选用时仍可留意一下晶振的质量。
故障现象：
一台小贝贝MP3无法开机，无法连接电脑。
检修过程（用电压法）：
1、拆机测试电池3.6V电压正常，USB的5V电压正常，ATJ2085主控3脚VCC的3V电压正常.
2、测试24.576晶振的两脚电压，一边为0V，一边为1.3V左右，说明电路没有起振，正常应该两脚都为0.9V左右。
电流法：串一个毫安电流表在电路上，如果整机电流为0mA，按一下开机键电流跳一下，然后归位，再按一下在跳动，再归位，说明电路没有起振。
排除法：就是通过眼观，测量，排除了电路上其它元件的损坏可能。
询问法：晶振怕受到大的振动，所以维修时事先询问客人机子是否有摔过，也可帮助我们快速确定故障。
MP3晶振损坏维修实例1：
MP3晶振的分类：
按频率：有矩力方案的24.576HZ，Sigmatel的24.000HZ，凌阳的6.000HZ、12.000HZ，TeleChips的32.000HZ等。
按外形：有比较多见的柱型晶振，还有帖片晶振等
按引脚：有2脚和4脚等。
MP3晶振开机！可以还会表现出MP3工作不稳定，容易死机等问题。
MP3晶振损坏的维修方法：
代换法：就是用一好的同频率晶振直接代换上去(平时维修时可以准备几个引脚比较长的晶振专门用来替换用)
不同晶振分类
晶振分类1.陶瓷晶振陶瓷晶振是属于压电材料频率元件，常规分为两种压电材料，1）压电陶瓷材料，2）压电石英材料。
陶瓷晶振别名又叫陶振；在中国晶振厂家经常这样叫法。
陶瓷晶振是根据他内部的芯片采用的“压电陶瓷芯片材料”而得名，封装一般采取塑封外形尺寸为7.5*9*3.5（单位：毫米），代表产品：455KHZ系列；还有一种是采取环氧树脂和酚醛混合物作为包封材料，经过高温固化形成为硬质陶瓷材料的外壳，一般为棕色和蓝色，代表产品：ZTT4.0MHZ。
频率精度按照国际通用标准表示为：千分之三和千分之五2.石英晶振石英晶振就是用石英材料做成的石英晶体谐振器，俗称晶振。
起产生频率的作用，具有稳定，抗干扰性能良好的特性，广泛应用于各种电子产品中。
3.硅晶振MEMS振荡器，俗称：硅晶振。
是一种采用半导体标准半导体工艺制程，将先进的MEMS 微机电系统（Micro-Electro-Mechanical System）与CMOS电路技术相结合的高性能全硅时钟频率元件，彻底解决有人工大量参与生产的石英振荡器稳定性不高，频率有限，尺寸较大，品质一致性差，易停振、不起振、温漂大、备货时间长，并且受材料特性限制产能等一系列问题。
2.1石英晶振2.1.1有源晶振在电子学上，通常将含有晶体管元件的电路称作“有源电路”(如有源音箱、有源滤波器等)，而仅由阻容元件组成的电路称作“无源电路”。
电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。
无源晶振与有源晶振的英文名称不同，无源晶振为crystal(晶体)，而有源晶振则叫做oscillator(振荡器)。
无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确;有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。
石英晶体振荡器的频率稳定度可达10^-9/日，甚至10^-11。
例如10MHz的振荡器，频率在一日之内的变化一般不大于0.1Hz。
晶振的制造工艺流程和失效模式分析
石英晶体谐振器的制造工艺流程
初镀基膜：用真空镀膜原理在洁净的石英晶片上蒸 镀薄银层或用离子轰击金靶溅射到晶片表面形成薄 金层，形成引出电极，并使其频率达到一定范围。
在蒸镀之前，须将石英晶片放入模具中，此模具 将须蒸镀的区域暴露出来，遮住无须蒸镀的地方。
石英晶体谐振器的制造工艺流程
上架点胶：将镀上银（金）电极的晶片装在基座上， 点上导电胶，并高温固化，通过弹片或PAD引出 电信号。
无源晶振只是个石英晶体片使用时需匹配相应的电容电感电阻等外围电路才能工作精度比晶振要低但它不需要电源供电有起振电路即可起振一般有两个引脚价格较低晶振的定义和分类有源晶振内部含有石英晶体和匹配电容等外围电路精度高输出信号稳定不需要设计外围电路使用方便但需要电源供电有源晶振一般是四管脚封状有电源地线振荡输出和一个空置端
石英晶体谐振器的组成和特性： 由石英片，电极，基座，上盖、导电胶组成， 其关键部分是石英片。石英片是弹性体，它有 固有频率。石英片也是压电体，谐振时，振动 幅度最大，阻抗最小；失谐时，阻抗迅速加大。
等效电路
结构图
石英晶体谐振器的制造工艺流程
石英晶片的切型： 在制造工艺中，首先要对石英晶体 原材料进行切割研磨处理，其中一道很重要的工序是定 角。由于石英片的取向不同，其压电特性、弹性特性和 强度特性就不同，用它来制造的谐振器的性能也不一样， 经过大量研究，已发现了几十种有用的切割方式。 切型 的习惯表示方法：AT， BT，CT，DT，ET，FC， SC， LC等
晶振的应用
石英晶体谐振器激励电平选择：一般取1~100uW 为佳。激励电平的大小直接影响石英谐振器的性能， 所以电路设计者一定要严格控制石英谐振器在规定 的激励电平下工作，以便充分发挥石英谐振器的特 点 激励电平过大， 会导致晶体本身永久损坏，引起 等效电阻变大和Q值下降， 电阻温度特性和频率 问题特性变得不稳定， 引发寄生振动。 激励电平 过小，会导致不易起振，影响工作的温定和可靠性。
(整理)晶振的作用与原理
晶振的作用与原理一，晶振的作用(1)晶振是石英振荡器的简称，英文名为Crystal，它是时钟电路中最重要的部件，它的主要作用是向显卡、网卡、主板等配件的各部分提供基准频率，它就像个标尺，工作频率不稳定会造成相关设备工作频率不稳定，自然容易出现问题。
(2)晶振还有个作用是在电路产生震荡电流,发出时钟信号.晶振是晶体振荡器的简称。
它用一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定，精确的单频振荡。
在通常工作条件下，普通的晶振频率绝对精度可达百万分之五十。
高级的精度更高。
有些晶振还可以由外加电压在一定范围内调整频率，称为压控振荡器（VCO）。
(3)晶振在数字电路的基本作用是提供一个时序控制的标准时刻。
数字电路的工作是根据电路设计，在某个时刻专门完成特定的任务，如果没有一个时序控制的标准时刻，整个数字电路就会成为“聋子”，不知道什么时刻该做什么事情了。
(4)晶振的作用是为系统提供基本的时钟信号。
通常一个系统共用一个晶振，便于各部分保持同步。
有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。
晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。
如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。
(5)电路中，为了得到交流信号，可以用RC、LC谐振电路取得，但这些电路的振荡频率并不稳定。
在要求得到高稳定频率的电路中，必须使用石英晶体振荡电路。
石英晶体具有高品质因数，振荡电路采用了恒温、稳压等方式以后，振荡频率稳定度可以达到10^(-9)至10^(-11)。
广泛应用在通讯、时钟、手表、计算机……需要高稳定信号的场合。
石英晶振不分正负极, 外壳是地线，其两条不分正负二，晶振的原理；石英晶体振荡器是利用石英晶体（二氧化硅的结晶体）的压电效应制成的一种谐振器件，它的基本结构大致是从一块石英晶体上按一定方位角切下薄片（简称为晶片，它可以是正方形、矩形或圆形等），在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到管脚上，再加上封装外壳就构成了石英晶体谐振器，简称为石英晶体或晶体、晶振。
石英晶体振荡器
⽯英晶体振荡器⽯英晶体振荡器⽯英晶体振荡器是⼀种⽤于频率稳定和选择频率的电⼦器件，它的主要作⽤是提供频率基准，由于它具有⾼稳定的物理化学性能、极⼩的弹性震动损耗以及频率稳定度⾼的特点，因此被⼴泛⽤于远程通信、卫星通信、移动电话系统、全球定位系统（GPS）、导航、遥控、航空航天、⾼速计算机、精密计测仪器及消费类民⽤电⼦产品中，是⽬前其它类型的振荡器所不能替代的.⼀、⽯英晶体谐振器的结构、振荡原理1、⽯英晶体振荡器的结构⽯英晶体振荡器是利⽤⽯英晶体（⼆氧化硅的结晶体）的压电效应制成的⼀种谐振器件，它的基本构成⼤致是：从⼀块⽯英晶体上按⼀定⽅位⾓切下薄⽚（简称为晶⽚，它可以是正⽅形、矩形或圆形等），在它的两个对应⾯上涂敷银层作为电极，在每个电极上各焊⼀根引线接到管脚上，再加上封装外壳就构成了⽯英晶体谐振器，简称为⽯英晶体或晶体、晶振。
其产品⼀般⽤⾦属外壳封装，也有⽤玻璃壳、陶瓷或塑料封装的。
下图是⼀种⾦属外壳封装的⽯英晶体结构⽰意图。
2、压电效应若在⽯英晶体的两个电极上加⼀电场，晶⽚就会产⽣机械变形。
反之，若在晶⽚的两侧施加机械压⼒，则在晶⽚相应的⽅向上将产⽣电场，这种物理现象称为压电效应。
如果在晶⽚的两极上加交变电压，晶⽚就会产⽣机械振动，同时晶⽚的机械振动⼜会产⽣交变电场。
在⼀般情况下，晶⽚机械振动的振幅和交变电场的振幅⾮常微⼩，但当外加交变电压的频率为某⼀特定值时，振幅明显加⼤，⽐其他频率下的振幅⼤得多，这种现象称为压电谐振，它与LC回路的谐振现象⼗分相似。
它的谐振频率与晶⽚的切割⽅式、⼏何形状、尺⼨等有关。
⼆、⽯英晶体振荡器的等效电路与谐振频率1、等效电路⽯英晶体谐振器的等效电路如下图所⽰。
当晶体不振动时，可把它看成⼀个平板电容器称为静电电容Co，它的⼤⼩与晶⽚的⼏何尺⼨、电极⾯积有关，⼀般约⼏个PF到⼏⼗PF。
当晶体振荡时，机械振动的惯性可⽤电感L1来等效。
⼀般L1的值为⼏⼗mH 到⼏百mH。
常见物料分类及编码规则
密级：★高常见物料分类及编码规则XXX股份有限公司金蝶软件（中国）有限公司物料分类及编码规则公司所有物料（除固定资产外）实行三级分类管理，划分为大类别、小类别和品种类型，物料编码总长为15位，物料大类、小类、物料品种和物料规格型号之间用英文句号隔开。
基本编码结构如下：X．XX．XX．XXXXXXXXXX位）物料品种类型（2位阿拉伯数字）物料小分类（2位大写英文字母）物料大分类（1位大写英文字母）一、物料大分类及其代码：1、电子材料：用“T”表示电子材料是指以其电性能为主要应用的材料，根据公司目前应用情况看，包括：集成电路类、印刷电路板类、电容器类、电阻器类、电感器类、晶体管类、接插件类、稳压器类、变压器类、充电器类、开关类、电池类、电声器类、电位器类、磁珠类、数据线类和电线电缆类等。
2、光学材料：用“G”表示光学材料是指传输光线的介质材料，包括光学玻璃、光学晶体和光学塑料等光学介质材料，但不包括光电性能一体化应用的光电材料，例如发光二极管、氖灯、日光灯、显像管、液晶屏等光电类材料，该类材料归于电子材料类，3、塑胶材料：用“S”表示塑胶材料是指以高分子合成树脂为主要应用的材料，包括ABS、PVC、PA、PS、PE等塑胶料，但不包括光学与塑胶一体化应用的材料，以及用于产品包装的塑胶材料，例如有机玻璃、玻璃钢、吸塑盒等，该类材料归于光学材料类或包装材料类。
公司目前应用的塑胶材料主要包括数码相机、车载摄像头、网络摄像头等产品的塑胶结构件，例如机壳，以及用于其他用途的PVC线管、塑胶工具、塑胶模具等。
4、金属材料：用“J”表示金属材料是指以钢、铁、铝等为主要应用的材料，公司目前主要包括数码相机、摄像头等产品使用的金属结构件，以及用于其他用途的角铁、金属线管、金属紧固件、金属工具、金属模具等。
5、包装材料：用“B”表示包装材料是指用于产品包装的材料，主要包括包装箱、吸塑盒、胶袋、包装带、封箱胶纸、不干胶标签、防潮剂、合格证等。
晶振的工作原理
晶振的工作原理晶振（Crystal Oscillator）是一种常见的电子元件，广泛应用于各种电子设备中，如计算机、手机、电视等。
它的主要功能是产生稳定的电信号频率，用于时钟同步、数据传输、频率调整等应用。
晶振的工作原理基于压电效应和谐振现象。
晶振通常由晶体谐振器和放大器组成。
晶体谐振器是晶振的核心部件，由晶体片、电极和封装等组成。
晶体片通常采用石英晶体，因其具有稳定的物理特性和良好的谐振性能。
当外加电场作用于晶体片时，晶体片会发生压电效应，即产生机械应变。
反之，当机械应变作用于晶体片时，晶体片会产生电场。
这种压电效应使得晶体片能够在特定频率下产生机械振动。
晶体片的机械振动会引起电荷的积累和释放，形成一个电荷振荡的闭环。
这种电荷振荡会通过电极传递到放大器中，放大器会增强电荷振荡的幅度，并将其输出为一个稳定的电信号。
晶振的频率稳定性主要取决于晶体片的物理特性和谐振器的设计。
晶体片的物理特性决定了其机械振动的频率，而谐振器的设计则决定了晶体片的谐振频率与输出频率的匹配程度。
晶振的频率可以通过改变晶体片的尺寸、形状和电极布局等来调节。
此外，晶振还可以通过外部电路的调节和控制来实现频率的精确调整。
晶振的工作电压通常为3.3V或者5V，工作温度范围为-40℃至85℃。
在实际应用中，为了提高晶振的稳定性和可靠性，还会采用温度补偿、电源滤波、抗振动等措施。
总结起来，晶振的工作原理是基于压电效应和谐振现象。
通过晶体谐振器和放大器的协同作用，晶振能够产生稳定的电信号频率。
晶振在电子设备中具有重要的作用，是保证设备正常运行的关键组件之一。
晶振知识大普及
晶振术语解释1、晶振：即所谓石英晶体谐振器和石英晶体时钟振荡器的统称。
不过由于在消费类电子产品中，谐振器用的更多，所以一般的概念中把晶振就等同于谐振器理解了。
后者就是通常所指钟振。
2、分类。
首先说一下谐振器。
谐振器一般分为插件（Dip）和贴片（SMD）。
插件中又分为HC-49U、HC-49U/S、音叉型（圆柱）。
HC-49U一般称49U，有些采购俗称“高型”，而HC-49U/S一般称49S，俗称“矮型”。
音叉型按照体积分可分为3*8，2*6，1*5，1*4等等。
贴片型是按大小和脚位来分类。
例如7*5（0705）、6*3.5（0603），5*3.2（5032）等等。
脚位有4pin和2pin之分。
而振荡器也是可以分为插件和贴片。
插件的可以按大小和脚位来分。
例如所谓全尺寸的，又称长方形或者14pin，半尺寸的又称为正方形或者8pin。
不过要注意的是，这里的14pin和8pin都是指振荡器内部核心IC的脚位数，振荡器本身是4pin。
而从不同的应用层面来分，又可分为OSC(普通钟振)，TCXO（温度补偿），VCXO（压控），OCXO（恒温）等等。
3、基本术语。
我想这也是很多采购同学比较模糊的地方。
这里我选了一些常用的谐振器术语拿来做一下解释。
Frequency Tolerance（调整频差）：在规定条件下，在基准温度（25±2℃）与标称频率允许的偏差。
一般用PPm（百万分之）表示。
Frequency Stability(温度频差)：指在规定的工作温度范围内，与标称频率允许的偏差。
用PPm 表示。
Aging（年老化率）：在规定条件下，晶体工作频率随时间而允许的相对变化。
以年为时间单位衡量时称为年老化率。
Shunt Capacitance（静电容）：等效电路中与串联臂并接的电容，也叫并电容，通常用C0表示。
Load Capacitance（负载电容）：与晶体一起决定负载谐振频率fL的有效外界电容，通常用CL表示。
