毛石挡土墙施工工艺方案

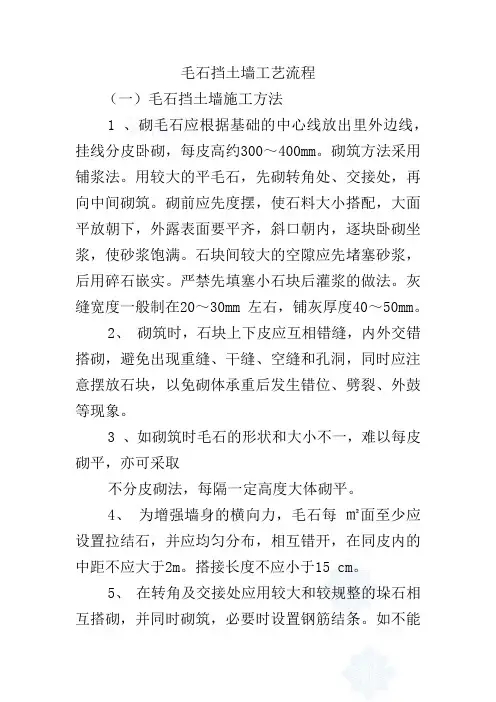

毛石挡土墙施工工艺方案

1、材料要求：

1.1墙体采用的毛石混凝土，所用石料要求坚硬、密实、质地适当细致、色泽均匀、禁止使用风化石、水锈石、凸凹石块、卵石和薄毛石等。

1.2毛石强度应大于30MPa，最小厚度150mm，毛石掺量占总体积25%以下。

1.3墙顶地面现浇C20混凝土厚20cm，将墙顶地面封闭，方针地表水下渗。

1.4墙背填料为砂质粘土。

2、毛石混凝土施工工艺

2.1测量放样定位和挡墙选型：

2.1.1、施工前，根据设计图纸，使用全站仪放出边线桩及基槽开挖范围，在开挖边界外5m设保护桩，便于施工中随时检查。

2.1.2、基底开挖到位后，并经建设单位、监理单位会同我司相关人员，对环境挡墙（室外楼梯）等基础开挖后的实际的基底（原地貌）高程，进行实测并形成收方资料。

2.1.3、根据实测的基底（原地貌）高程和拟定挡墙顶高程，计算挡墙总高来对挡墙进行选型。由于图集为1m整高数计，如墙高非整数，当非整数小于0.5m时，其截面尺寸可采用插入法；当非整数大于0.5m时应往上取用墙高为整数的断面，只修改墙高和强顶宽度。

2.1.4、回填区的重力式挡墙需采用扩展基础，按04J008的19

页执行。

2.2、基槽开挖土方开挖、回填：

2.2.1采用人工配合机械开挖的方法，待挖至接近设计标高时检查基槽标高和轴线偏位情况，对有偏差的及时修整达到设计要求。

2.2.2、本工程设计图中挡墙选用04J008第56页的FJB2～FJB4，挡墙基底（Bd）为1810～2570mm宽，挡土墙纵坡i基底不宜大于5％。当大于5％时，应在纵坡向将基础做成台阶式。台阶高度不宜大于0.5m。

2.2.3、挡墙基槽换土回填深度大于2.0m，换填开挖宽度为：挡墙基底宽度（Bd）加上每边加宽0.5米，即Bd+0.5m×2。挡墙基槽开出的土方采用自卸车运至空旷地，进行晾干、筛选，以备作为填料使用。当基槽开挖全段完成后才开始整平并碾压密实。

2.2.4、土方开挖前，提前采用机械修建运土便道。修建便道存在挖土和填土，填土尽量采用砂土或泥岩，并将用于挡墙的毛石筛选出不符合要求的作铺设运土便道面层，保证运土车辆行驶安全。具体的运输路线应因地制宜来设置道路，前提是减少成本运输，加快施工进程，临时便道的修建还应在建设单位、审计单位、监理单位共同约定和现场收方为准。

2.2.5、采用符合要求的砂土与碎石拌和均匀（碎石占砂土的40％），采用自卸车装运至回填区，每层铺填厚度不大于250mm。由于挡墙修建处均与建筑基础相邻较近，采用人工夯实（采用振动夯土机夯实）。换土回填夯实地基的承载力的特征值fa≥150Kpa。

2.2.6、重力式挡墙的埋深必须大于800mm，前趾顶面必须不低于回填土下200mm，换土回填时必须根据这两个原则来设置基底。

3、模板安装

采用木模加工，应保证混凝土表面平整光滑。选用15mm厚九夹板作为模板材料，骨架采用45×100×3000规格的木方。

3.1、制作木模板时，事先应熟悉图纸，核对各部尺寸，其类型应尽量统一，便于重复使用，但始终须保持表面平整、形状正确，有足够强度和刚度。木模的接缝可做成平模或企口缝，当采用平缝时，应采取措施，防止漏浆。安装模板时，须考虑浇筑混凝土的工作特点与浇筑的方法相适应，在必要的地方可以设置活板或天窗，以便于混凝土的灌注，振捣及模板内杂物的清扫。

3.2、模板安装前应采用全站仪在基底进行放线定位，将基底的Bd的水平净距作为边线，画线后并采用Φ16的钢筋作定位设置。

3.3、墙体模板一般由侧板、立挡、横挡、斜撑和水平组成。斜撑的下端需有垫板，垫板的固定，在泥地上用木桩，在混凝土上可用预埋件或筑临时水泥墩子。当墙模较高时也可用对拉螺栓固定，或与斜撑结合使用，但斜撑与模板横带水平交角不宜大于45°。

3.4、墙模施工时，先弹出中心线和二边线，选择一边先装竖立挡、横挡及斜撑并钉侧板，在顶部用线锤吊直，拉线找平，撑牢钉实，待基面清理干净，再竖另一端模板。为保证墙体混凝土厚度，一般情况均加撑头或内撑。为便于拆模和混凝土表面整洁光滑，应在模板上涂刷隔离剂。施工中搭设的脚手架与模板不应发生联系。

3.5、模板的拆除：不承重的侧模，可在混凝土强度能保证其表面及棱角不因拆模损坏(一般抗压强度达到2.5Mpa)时拆除，具体时间可参考相关规范。

挡墙断面：FJB2 ～ FJB4

4、毛石混凝土挡墙技术指标

4.1、挡墙每2.5米埋直径100mmPVC泄水孔，立面上呈梅花分布，最下排泄水孔距地300。环境挡墙迎土面反滤水层的具体作法按《挡土墙04J008图集》18页中B型大样施工，滤水层所用材料均为30ｍｍ～50ｍｍ粒径的碎石。

4.2、挡墙均应在坡脚设置截水沟，截水沟及挡墙顶栏杆作法详建筑有关图集、景观专业施工图。

4.3、墙后及墙趾前在回填土中掺入不小于40％的碎石,回填土均分层夯实,挡墙砌体强度达到70％时后，才进行夯填（在不影响墙身稳定的情况下），墙顶应夯实且用粘土作封闭处理。

4.4、挡墙每10米设置伸缩缝（岩石区15米）,不同持力层间应设伸缩缝，缝宽20,填沥青麻丝,并沿内外顶三方填塞深度200。

4.5、毛石挡墙看面平整度要求±20mm。

4.6、环境挡墙施工不得对主体结构、基础造成影响，并分段跳槽施工。

4.7、挡墙定位说明：挡墙顶面外角点。

4.8、环境挡墙的回填工程施工均满足《土方与爆破工程施工及验收规范》GBJ201-83的相关要求。

4.9、挡墙施工中设计图无明确要求时，按国家相关规范以及规定执行，同时根据相关的图纸会审纪要、设计变更、各种技术变更等进行施工。

4.10，为了保证施工安全土方开挖应遵循以下原则：

环境挡墙基础（迎土面）与边坡的距离为0.8米；挡墙（迎土面）的边坡放坡比例为1：1。结构挡墙（迎土面）的边坡与环境。

5、毛石混凝土的浇筑：

浇筑混凝土前，应全面地进行复查，检查模板标高、截面尺寸、接缝、支撑等是否符合设计要求。
