第五章 表面粗糙度作业答案
(完整版)表面粗糙度习题参考答案
习题5-1填空题（1）表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。
表面粗糙度越小，表面越光洁。
（2）评定长度是指用于判别被评定轮廓表面粗糙度所必需的一段长度，它可以包含一个或几个取样长度。
（3）国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。
（4）表面粗糙度的选用，应在满足表面功能要求的情况下，尽量选用大的表面粗糙度数值。
（5）同一零件表面，工作表面的粗糙度参数值小于非工作表面的粗糙度参数值。
（6）当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。
5-2 是非题（1）表面粗糙度是微观的形状误差，所以对零件使用性能影响不大。
（×）（2）表面粗糙度的取样长度一般即为评定长度。
（×）（3）Ra能充分反映表面微观几何形状的高度特征，是普遍采用的评定参数。
（√）（4）零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（√）（5）表面粗糙度值越大，越有利于零件耐磨性和抗腐蚀性的提高。
（×）（6）表面粗糙度不划分精度等级，直接用参数代号及数值表示。
（√）（7）表面粗糙度数值越小越好。
（×）5-3 选择题（1）表面粗糙度是B误差。
A.宏观几何形状B.微观几何形状C.宏观相互位置D.微观相互位置（2）选择表面粗糙度评定参数值时，下列论述不正确的有AA. 同一零件上工作表面应比非工作表面参数值大B. 摩擦表面应比非摩擦表面的参数值小C. 配合质量要求高，表面粗糙度参数值应小D. 受交变载荷的表面，表面粗糙度参数值应小（3）评定表面粗糙度的取样长度至少包含 B 个峰和谷。
A. 3B. 5C. 7D. 9（4）表面粗糙度代号在图样标注时尖端应A。
A.从材料外指向标注表面B.从材料内指向标注表面C.以上二者均可（5）通常车削加工可使零件表面粗糙度Ra达到 A μm。
A 0.8～6. 3B 0.4～6.3C 0.4～12.5 D.0.2～1.6（6）车间生产中评定表面粗糙度最常用的方法是 D 。

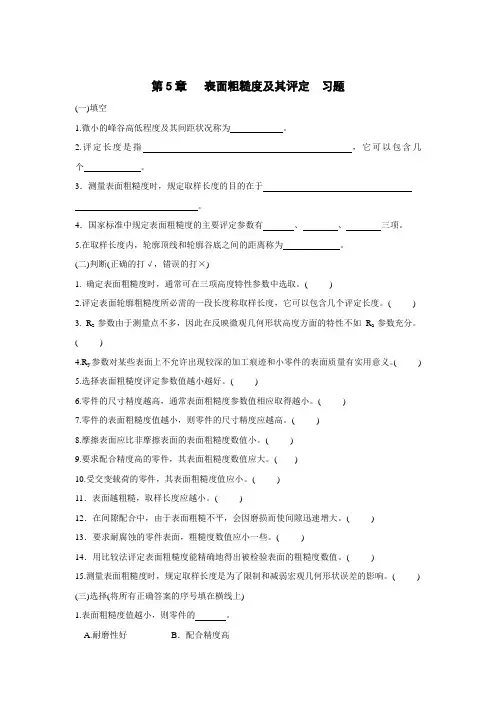

第五章 习题集
第5章表面粗糙度及其评定习题(一)填空1.微小的峰谷高低程度及其间距状况称为。
2.评定长度是指，它可以包含几个。
3．测量表面粗糙度时，规定取样长度的目的在于。
4．国家标准中规定表面粗糙度的主要评定参数有、、三项。
5.在取样长度内，轮廓顶线和轮廓谷底之间的距离称为。
(二)判断(正确的打√，错误的打×)1. 确定表面粗糙度时，通常可在三项高度特性参数中选取。
( )2.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。
( )3. R z参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如R a参数充分。
( )4.R y参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。
( )5.选择表面粗糙度评定参数值越小越好。
( )6.零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
( )7.零件的表面粗糙度值越小，则零件的尺寸精度应越高。
( )8.摩擦表面应比非摩擦表面的表面粗糙度数值小。
( )9.要求配合精度高的零件，其表面粗糙度数值应大。
( )10.受交变载荷的零件，其表面粗糙度值应小。
( )11．表面越粗糙，取样长度应越小。
( )12．在间隙配合中，由于表面粗糙不平，会因磨损而使间隙迅速增大。
( )13．要求耐腐蚀的零件表面，粗糙度数值应小一些。
( )14．用比较法评定表面粗糙度能精确地得出被检验表面的粗糙度数值。
( )15.测量表面粗糙度时，规定取样长度是为了限制和减弱宏观几何形状误差的影响。
( )(三)选择(将所有正确答案的序号填在横线上)1.表面粗糙度值越小，则零件的。
A.耐磨性好B．配合精度高C.抗疲劳强度差D.传动灵敏性差E.加工容易2.选择表面粗糙度评定参数值时，下列论述正确的有。
A.同一零件上工作表面应比非工作表面参数值大.B.摩擦表面应比非摩擦表面的参数值小C.配合质量要求高，参数值应小D.尺寸精度要求高，参数值应小E.受交变载荷的表面，参数值应大3.下列论述正确的有。
互换性与测量技术课后习题答案第5章习题解答
第5章一、选择题1.表面粗糙度符号或代号不应标注在（ A ）。
A. 虚线上B. 可见轮廓线上C. 尺寸界限上D. 引出线或它们的延长线上2.表面粗糙度评定参数中（ A ）更能充分反映被测表面的实际情况。
A. Ra B.RzC.Rmr(c) D.RSm3.表面粗糙度值越小，则零件的（ B ）。
A.加工容易B.耐磨性好C.抗疲劳强度差D.传动灵敏差性二、判断题1.同一公差等级时，孔的表面粗糙度值应比轴的小。
（×）2.受交变载荷的零件，其表面粗糙度值应大。
（×）3.轮廓最小二乘中线是惟一的，但很难获得，可用轮廓算术平均中线代替。
（√）4.参数Ra、Rz均可反映微观集合形状高度方面特性，可互相替换使用。
（×）5.表面粗糙度值越大，则零件的表面越光滑。
（×）三、简答题1.表面粗糙度的含义是什么？它与形状误差和表面波纹度有何区别？答：零件表面具有的微小峰谷的高低程度和间距状况就叫做表面粗糙度，也称为微观不平度。
这三种误差一般以其相邻两波峰或两波谷之间的距离（波距）加以区分：波距大于1 0mm的属于宏观几何形状误差，波距在1～10mm之间的属于表面波纹度，波距在1mm以下的属于微观几何形状误差——表面粗糙度。
2.表面粗糙度对零件的使用性能有哪些影响？答：1）表面粗糙度影响零件的耐磨性。
表面越粗糙，两表面做相对运动时，只在轮廓的峰顶处发生接触，其有效接触面积越小，则压强越大，磨损就越快。
但表面太光滑，又不利于润滑油的存储。
2）表面粗糙度影响配合性质的稳定性。
对间隙配合来说，表面越粗糙，就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，则由于装配时微观凸峰被挤平，使实际有效过盈减小，从而降低了联结强度；对于过渡配合，表面粗糙也会使配合变松。
3）表面粗糙度影响零件的疲劳强度。
粗糙零件的表面存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，特别是在零件承受交变载荷作用时，会使零件的疲劳强度降低而损坏。
第5章 表面粗糙度(答案)
第五章表面粗糙度一、判断题。
1．评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。
F2．R z参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分。
T 3．选择表面粗糙度评定参数值应尽量小好。
F4．零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
T6．零件的表面粗糙度值越小，则零件的尺寸精度应越高。
F7．摩擦表面应比非摩擦表面的表面粗糙度数值小。
T8．要求配合精度高的零件，其表面粗糙度数值应大。
F9．受交变载荷的零件，其表面粗糙度值应小。
T二、选择题1．表面粗糙度值越小，则零件的AB。
A．耐磨性好。
B．配合精度高。
C．抗疲劳强度差．D．传动灵敏性差。
E．加工容易。
2．选择表面粗糙度评定参数值时，下列论述正确的有BCD．A．同一零件上工作表面应比非工作表面参数值大。
B．摩擦表面应比非摩擦表面的参数值小。
C．配合质量要求高，参数值应小。
D．尺寸精度要求高，参数值应小。
E．受交变载荷的表面，参数值应大。
3．下列论述正确的有AE。
A．表面粗糙度属于表面微观性质的形状误差。
B．表面粗糙度属于表面宏观性质的形状误差。
C．表面粗糙度属于表面波纹度误差。
D．经过磨削加工所得表面比车削加工所得表面的表面粗糙度值大。
E．介于表面宏观形状误差与微观形状误差之间的是波纹度误差。
4．表面粗糙度代（符）号在图样上应标注在ABD。
A．可见轮廓线上。
B．尺寸界线上。
C．虚线上。
D．符号尖端从材料外指向被标注表面。
E．符号尖端从材料内指向被标注表面三、问答题。
（1）简述表面粗糙度对零件的使用性能有何影响。
答：表面粗糙度对零件的使用性能的影响主要表现在以下四个方面：1）对配合性质的影响由于零件的表面粗糙不平装配后，引起实际间隙的增大或减小了实际过盈，从而引起配合性质的改变或降低了配合的边接强度。
2）对耐磨性的影响因零件表面粗糙不平，两个零件作相寻运动时，会影响它们之间的摩擦性能，并且粗糙的表面会主生较大的摩擦阻力。
表面粗糙度习题参考答案
习题5-1填空题（1）表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。
表面粗糙度越小，表面越光洁。
（2）评定长度是指用于判别被评定轮廓表面粗糙度所必需的一段长度，它可以包含一个或几个取样长度。
（3）国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。
（4）表面粗糙度的选用，应在满足表面功能要求的情况下，尽量选用大的表面粗糙度数值。
（5）同一零件表面，工作表面的粗糙度参数值小于非工作表面的粗糙度参数值。
（6）当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。
5-2 是非题（1）表面粗糙度是微观的形状误差，所以对零件使用性能影响不大。
（×）（2）表面粗糙度的取样长度一般即为评定长度。
（×）（3）Ra能充分反映表面微观几何形状的高度特征，是普遍采用的评定参数。
（√）（4）零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（√）（5）表面粗糙度值越大，越有利于零件耐磨性和抗腐蚀性的提高。
（×）（6）表面粗糙度不划分精度等级，直接用参数代号及数值表示。
（√）（7）表面粗糙度数值越小越好。
（×）5-3 选择题（1）表面粗糙度是B误差。
A.宏观几何形状B.微观几何形状C.宏观相互位置D.微观相互位置（2）选择表面粗糙度评定参数值时，下列论述不正确的有AA. 同一零件上工作表面应比非工作表面参数值大B. 摩擦表面应比非摩擦表面的参数值小C. 配合质量要求高，表面粗糙度参数值应小D. 受交变载荷的表面，表面粗糙度参数值应小（3）评定表面粗糙度的取样长度至少包含 B 个峰和谷。
A. 3B. 5C. 7D. 9（4）表面粗糙度代号在图样标注时尖端应A。
A.从材料外指向标注表面B.从材料内指向标注表面C.以上二者均可（5）通常车削加工可使零件表面粗糙度Ra达到 A μm。
A 0.8～6. 3B 0.4～6.3C 0.4～12.5 D.0.2～1.6（6）车间生产中评定表面粗糙度最常用的方法是 D 。
机械制造基础第五章答案
第5章练习题答案1. 单项选择1-1答案：②锻件1-2答案：①铸件1-3答案：①设计1-4答案：②一面两孔1-5 答案：④正常加工1-6 答案：③粗车-半精车-精车1-7 答案：④粗车—半精车—粗磨—精磨1-8 答案：①粗镗—半精镗—精镗1-9 答案：1-10 答案：①上道工序尺寸公差与本道工序尺寸公差之和1-11 答案：③增环的下偏差之和减去减环的上偏差之和1-12 答案：④各组成环公差平方和的平方根1-13 答案：④1.2～1.41-14 答案：①成组技术1-15 答案：①寻找最短路径2. 多项选择2-1答案：①保证相互位置关系原则②保证加工余量均匀分配原则2-2答案：②有利于保证被加工面之间的位置精度③可以简化夹具设计与制造2-3答案：①车削②铣削③磨削④拉削2-4答案：①提高加工表面尺寸精度②提高加工表面形状精度③降低加工表面粗糙度2-5 答案：①先基准后其他②先主后次③先面后孔2-6 答案：①易于保证加工面之间的位置精度②便于管理④可以减小工件装夹时间2-7 答案：③上一工序表面粗糙度和表面缺陷层厚度④上一工序留下的形位误差2-8 答案：③派生式④创成式2-9 答案：①成组编码法②形面描述法④从CAD系统直接获取零件信息2-10 答案：①易于理解②易于编程2-11 答案：①基本时间②辅助时间④工作地服务时间2-12 答案：①装卸工件时间②开停机床时间③测量工件时间2-13 答案：①缩短基本时间②缩短辅助时间④缩短工作地服务时间2-14 答案：①设计变量②目标函数③约束条件2-15 答案：①切削速度②进给量2-16 答案：①最短工序时间②最小工序成本③最大工序利润3. 判断题）3-1 答案：∨3-2 答案：×3-3 答案：∨3-4 答案：∨3-5 答案：×3-6 答案：∨3-7 答案：×3-8 答案：∨3-9 答案：∨提示：综合考虑包容尺寸和被包容尺寸两种情况。
互换性第五章习题及答案
（2）大端圆柱面为不去除处材料表面，其表面粗糙度值Ra不允许大于1.6μm，小大端圆柱面表面粗糙度Rz值不允许大于0.8μm。
习题图5－1（a）习题图5－1（b）
题及答案
1.表面粗糙度的含义是什么？对零件工作性能有什么影响？
2.什么是取样长度、评定长度？为什么要规定取样长度和评定长度？
3.评定表面粗糙度常用的参数有哪几个？分别论述其含义、代号和适用场合。
4.选择表面粗糙度参数值时应考虑哪些因素？
5.常用的表面粗糙度测量方法有哪几种？
6.试将下列技术要求标注在习题图5－1上。
表面粗糙度习题参考答案.docx
习题5-1 填空题（ 1）表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。
表面粗糙度越小，表面越光洁。
（ 2）评定长度是指用于判别被评定轮廓表面粗糙度所必需的一段长度，它可以包含一个或几个取样长度。
（ 3）国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。
（ 4）表面粗糙度的选用，应在满足表面功能要求的情况下，尽量选用大的表面粗糙度数值。
（ 5）同一零件表面，工作表面的粗糙度参数值小于非工作表面的粗糙度参数值。
（ 6）当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。
5-2 是非题（ 1）表面粗糙度是微观的形状误差，所以对零件使用性能影响不大。
（× ）（ 2）表面粗糙度的取样长度一般即为评定长度。
（× ）（ 3）Ra 能充分反映表面微观几何形状的高度特征，是普遍采用的评定参数。
（√ ）（ 4）零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（√ ）（ 5）表面粗糙度值越大，越有利于零件耐磨性和抗腐蚀性的提高。
（× ）（ 6）表面粗糙度不划分精度等级，直接用参数代号及数值表示。
（√ ）（ 7）表面粗糙度数值越小越好。
（× ）5-3 选择题（ 1）表面粗糙度是B误差。
A.宏观几何形状B.微观几何形状C.宏观相互位置D.微观相互位置（ 2）选择表面粗糙度评定参数值时，下列论述不正确的有AA.同一零件上工作表面应比非工作表面参数值大B.摩擦表面应比非摩擦表面的参数值小C.配合质量要求高，表面粗糙度参数值应小D.受交变载荷的表面，表面粗糙度参数值应小（ 3）评定表面粗糙度的取样长度至少包含B个峰和谷。
A. 3B. 5C. 7D. 9（ 4）表面粗糙度代号在图样标注时尖端应A。
A.从材料外指向标注表面B.从材料内指向标注表面C.以上二者均可（ 5）通常车削加工可使零件表面粗糙度Ra 达到Aμ m。
A ～ 6. 3B ～C ～（6）车间生产中评定表面粗糙度最常用的方法是D。
表面粗糙度习题参考答案教案资料
表面粗糙度习题参考答案习题5-1填空题（1）表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。
表面粗糙度越小，表面越光洁。
（2）评定长度是指用于判别被评定轮廓表面粗糙度所必需的一段长度，它可以包含一个或几个取样长度。
（3）国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。
（4）表面粗糙度的选用，应在满足表面功能要求的情况下，尽量选用大的表面粗糙度数值。
（5）同一零件表面，工作表面的粗糙度参数值小于非工作表面的粗糙度参数值。
（6）当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。
5-2 是非题（1）表面粗糙度是微观的形状误差，所以对零件使用性能影响不大。
（×）（2）表面粗糙度的取样长度一般即为评定长度。
（×）（3）Ra能充分反映表面微观几何形状的高度特征，是普遍采用的评定参数。
（√）（4）零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（√）（5）表面粗糙度值越大，越有利于零件耐磨性和抗腐蚀性的提高。
（×）（6）表面粗糙度不划分精度等级，直接用参数代号及数值表示。
（√）（7）表面粗糙度数值越小越好。
（×）5-3 选择题（1）表面粗糙度是 B误差。
A.宏观几何形状B.微观几何形状C.宏观相互位置D.微观相互位置（2）选择表面粗糙度评定参数值时，下列论述不正确的有 AA. 同一零件上工作表面应比非工作表面参数值大B. 摩擦表面应比非摩擦表面的参数值小C. 配合质量要求高，表面粗糙度参数值应小D. 受交变载荷的表面，表面粗糙度参数值应小（3）评定表面粗糙度的取样长度至少包含 B 个峰和谷。
A. 3B. 5C. 7D. 9（4）表面粗糙度代号在图样标注时尖端应 A。
A.从材料外指向标注表面B.从材料内指向标注表面C.以上二者均可（5）通常车削加工可使零件表面粗糙度Ra达到 A μm。
A 0.8～6. 3B 0.4～6.3C 0.4～12.5 D.0.2～1.6（6）车间生产中评定表面粗糙度最常用的方法是 D 。
第五章 表面粗糙度作业答案
第五章 表面粗糙度习题 第 1 页 共 1 页 一、问答题
1.表面粗糙度对零件的使用性能有什么影响？
略。
2.表面粗糙度参数值选用的原则是什么？如何选用？
略。
二、判断下列每对配合（或工件）使用性能相同时，哪一个表面粗粗度要求较高？为什么？
1、607/6607/6H f H h φφ与
解：后者要求较高些。
因为它是小间隙配合，对表面粗糙度比大间隙配合更敏感。
2、307907h h φφ与
解：前者要求高些。
因为后者尺寸较大，加工更困难，故应放松要求。
3、307/6307/6H e H r φφ与
解：后者要求高些，因为是过盈配合，为了连接可靠，安全，应减小粗糙度，以避免装配时将微观不平的峰、谷挤平而减小实际过盈量。
4、406406g G φφ与
解：前者要求高些，因为精度等级相同时，孔比轴难加工。
三、解释各表面粗糙度代号要求的含义。
参考第五章表面粗糙度ppt 中相关的解释。
外面粗糙度习题参考答案
习题5-1填空题（1）表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。
表面粗糙度越小，表面越光洁。
（2）评定长度是指用于判别被评定轮廓表面粗糙度所必需的一段长度，它可以包含一个或几个取样长度。
（3）国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。
（4）表面粗糙度的选用，应在满足表面功能要求的情况下，尽量选用大的表面粗糙度数值。
（5）同一零件表面，工作表面的粗糙度参数值小于非工作表面的粗糙度参数值。
（6）当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。
5-2 是非题（1）表面粗糙度是微观的形状误差，所以对零件使用性能影响不大。
（×）（2）表面粗糙度的取样长度一般即为评定长度。
（×）（3）Ra能充分反映表面微观几何形状的高度特征，是普遍采用的评定参数。
（√）（4）零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（√）（5）表面粗糙度值越大，越有利于零件耐磨性和抗腐蚀性的提高。
（×）（6）表面粗糙度不划分精度等级，直接用参数代号及数值表示。
（√）（7）表面粗糙度数值越小越好。
（×）5-3 选择题（1）表面粗糙度是B误差。
A.宏观几何形状B.微观几何形状C.宏观相互位置D.微观相互位置（2）选择表面粗糙度评定参数值时，下列论述不正确的有AA. 同一零件上工作表面应比非工作表面参数值大B. 摩擦表面应比非摩擦表面的参数值小C. 配合质量要求高，表面粗糙度参数值应小D. 受交变载荷的表面，表面粗糙度参数值应小（3）评定表面粗糙度的取样长度至少包含 B 个峰和谷。
A. 3B. 5C. 7D. 9（4）表面粗糙度代号在图样标注时尖端应A。
A.从材料外指向标注表面B.从材料内指向标注表面C.以上二者均可（5）通常车削加工可使零件表面粗糙度Ra达到 A μm。
A 0.8～6. 3B 0.4～6.3C 0.4～12.5 D.0.2～1.6（6）车间生产中评定表面粗糙度最常用的方法是 D 。
[2016最新精品]表面粗糙度习题参考答案
![[2016最新精品]表面粗糙度习题参考答案](https://img.taocdn.com/s3/m/42d2da0dfe00bed5b9f3f90f76c66137ee064f71.png)
习题5-1填空题（1）表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。
表面粗糙度越小，表面越光洁。
（2）评定长度是指用于判别被评定轮廓表面粗糙度所必需的一段长度，它可以包含一个或几个取样长度。
（3）国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。
（4）表面粗糙度的选用，应在满足表面功能要求的情况下，尽量选用大的表面粗糙度数值。
（5）同一零件表面，工作表面的粗糙度参数值小于非工作表面的粗糙度参数值。
（6）当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。
5-2 是非题（1）表面粗糙度是微观的形状误差，所以对零件使用性能影响不大。
（×）（2）表面粗糙度的取样长度一般即为评定长度。
（×）（3）Ra能充分反映表面微观几何形状的高度特征，是普遍采用的评定参数。
（√）（4）零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（√）（5）表面粗糙度值越大，越有利于零件耐磨性和抗腐蚀性的提高。
（×）（6）表面粗糙度不划分精度等级，直接用参数代号及数值表示。
（√）（7）表面粗糙度数值越小越好。
（×）5-3 选择题（1）表面粗糙度是B误差。
A.宏观几何形状B.微观几何形状C.宏观相互位置D.微观相互位置（2）选择表面粗糙度评定参数值时，下列论述不正确的有AA. 同一零件上工作表面应比非工作表面参数值大B. 摩擦表面应比非摩擦表面的参数值小C. 配合质量要求高，表面粗糙度参数值应小D. 受交变载荷的表面，表面粗糙度参数值应小（3）评定表面粗糙度的取样长度至少包含 B 个峰和谷。
A. 3B. 5C. 7D. 9（4）表面粗糙度代号在图样标注时尖端应A。
A.从材料外指向标注表面B.从材料内指向标注表面C.以上二者均可（5）通常车削加工可使零件表面粗糙度Ra达到Aμm。
A 0.8～6. 3B 0.4～6.3C 0.4～12.5 D.0.2～1.6（6）车间生产中评定表面粗糙度最常用的方法是 D 。
机械制造基础第五章习题及答案
第5章习题及答案5-1机床的运动按功用分为哪几种？答：分为表面成形运动和辅助运动两大类。
直接参与切削过程，使之在工件上形成一定几何形状表面的刀具和工件间的相对运动称为表面成形运动。
机床上除表面成形运动外的所有运动都是辅助运动。
5-2如何衡量切削加工的质量？答：零件切削加工的质量主要由加工精度和表面质量来衡量。
加工精度就是指零件加工后零件的尺寸、形状和表面间的相互位置等方面的几何参数与理想几何参数的相符合程度，两者的差距愈小，加工精度愈高。
零件的表面质量对零件的耐磨性、疲劳强度、抗腐蚀性、密封程度、接触刚度等都有一定的影响。
5-3切削用量要素包括哪几项？切削用量的选择原则是什么？答：切削用量是切削过程中最基本的操作参数，包括切削速度v c、进给量f和背吃刀量a p，其分别表示切削刃与过渡表面之间的相对运动速度、待加工表面转化为已加工表面的速度、已加工表面与待加工表面之间的垂直距离。
合理地选择切削用量，对于保证加工质量、提高生产效率和降低成本有着重要的影响。
切削加工时应当根据具体的加工条件，确定切削用量三要素的合理组合。
背吃刀量要尽可能取得大些，最好一次走刀能把该工序的加工余量切完。
进给量的选择主要受机床、刀具和工件所能承受的切削力的限制。
精加工时，一般背吃刀量不大，切削力也不大，限制进给量的主要因素是工件表面粗糙度。
选定背吃刀量和进给量以后，根据合理的刀具耐用度，用计算法或查表法选择切削速度。
5-4切削层尺寸平面要素包括哪几项？答：切削层尺寸平面要素包括切削层的公称厚度h D、公称宽度b D和公称横截面积A D。
5-5试述刀具的结构和刀具的角度。
答：刀具基本组成部分包括夹持部分和切削部分。
夹持部分俗称刀柄或刀体，主要用于刀具安装与标注的部分。
切削部分俗称刀头，是刀具的工作部分，由刀面、切削刃（又称刀刃）组成。
其组成要素包括：1）前面。
又称前刀面，切削过程中切屑流出所经过的刀具表面。
2）主后面。
又称主后刀面，是切削过程中与过渡表面相对的刀具表面。
互换性与技术测量 第五章_表面粗糙度轮廓及其监测
第五章表面粗糙度轮廓及其监测一、判断题1.Rz参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分。
（对）2.零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（对）3.零件的表面粗糙度值越小，则零件的尺寸精度应越高。
（错）4.利用摩擦原理工作的表面应比非摩擦表面的表面粗糙度数值小。
（错）5.确定表面粗糙度时，通常必须三项高度特性方面的参数中选取。
（对）6.对过盈配合来说，表面粗糙会减小实际有效过盈，降低连接强度。
（对）7.轮廓的算术平均偏差最客观全面的反映了零件表面的粗糙程度。
（对）8.评定表面粗糙度时，规定取样长度是为了使测量方便。
（错）9.轮廓支撑长度率越大，则轮廓承受载荷的面积越大，所以就越耐磨。
（对）10.表面越粗糙，取样长度应越长。
（对）11.轮廓微观不平度的平均间距和轮廓支撑长度率主要用于控制表面加工痕迹的细密度。
（对）13.要求配合精度高的零件，其表面粗糙度数值应大。
（错）14.在加工过程中，刀具进给不规则或回转质量不平衡会形成工件表面波纹度。
（对）15.受交变载荷的零件，其表面粗糙度值应小。
（对）16.符号代表用任何方法获得的表面粗糙度，Ｒa的上限值为3.2。
（错）17.同一加工表面的值肯定大于值。
（对）18.评定表面轮廓粗糙度所必需的一段长度称评定长度，它可以包含几个取样长度。
（对）19.选择表面粗糙度参数值应尽量小。
（错）20.评定表面粗糙度时，规定评定长度是为了减少表面波度的影响。
（错）21.工件表面越粗糙，摩擦系数越大；工件表面越光洁，摩擦系数越小（错）22.国家标准规定经常采用的表面粗糙度幅度参数为轮廓算术平均偏差和轮廓的均方根偏差。
（错）二、填空题1.在同一水平位置上，轮廓支撑长度率数值越大，表示实体材料的长度占评定长度的比率越( )，( )和( )越好。
[答案]大；支撑刚度；耐磨性2.选择表面粗糙度轮廓的评定参数时，应优先使用( )。
[答案]轮廓的算术平均偏差3.用去除材料的方法获得的表面Ra的最大值为3.2，Ra的最小值为1.6，则该表面的粗糙度轮廓应标注为( )。
第5章 表面粗糙度 习题参考答案
第5章表面粗糙度习题参考答案1、填空题⑴表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。
表面粗糙度越小，表面越光洁。
⑵取样长度用_l _表示，评定长度用_ln_表示；轮廓中线用_ m__表示。
⑶国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。
⑷表面粗糙度的选用，应在满足表面功能要求情况下，尽量选用__较大_的表面粗糙度数值。
⑸同一零件上，工作表面的粗糙度参数值_小于_非工作表面的粗糙度参数值。
⑹当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。
⑺轮廓算术平均偏差用_Ra 表示；微观不平度十点高度用_ Rz 表示；轮廓最大高度用_Ry 表示。
⑻表面粗糙度代号在图样上应标注在__可见轮廓线_、_尺寸界线_或其延长线上，符号的尖端必须从材料外_指向__表面，代号中数字及符号的注写方向必须与_尺寸数字方向__一致。
2、问答题。
⑴简述表面粗糙度对零件的使用性能有何影响。
答：表面粗糙度对零件的使用性能的影响主要表现在以下四个方面：1）对配合性质的影响。
由于零件的表面粗糙不平装配后，引起实际间隙的增大或减小了实际过盈，从而引起配合性质的改变或降低了配合的边接强度。
2）对耐磨性的影响。
因零件表面粗糙不平，两个零件作相寻运动时，会影响它们之间的磨擦性能，并且粗糙的表面会主生较大的磨擦阻力。
影响运动的灵活性，使表面磨损速度增快，亦使消耗的能量增加。
3）对抗疲劳强度的影响。
零件表面越粗糙，表面上凹痕产生的应力集中现象越严重。
当零件承受交变载荷时。
容易引起疲劳断裂。
4）对抗腐蚀性的影响。
粗糙的表面，它的凹谷处容易积聚腐蚀性物质，造成表面锈蚀。
⑵规定取样长度和评定长度的目的是什么？答：规定取样长度的目的是为了限制或减弱表面波度的影响；规定评定长度的目的是为了合理地反映轮廓的真实情况。
⑶表面粗糙度的主要评定参数有哪些？优先采用哪个评定参数？答：表面粗糙度的主要评定参数有：轮廓算术平均偏差Ra；轮廓最大高度Rz。
表面粗糙度及其检测复习题与参考答案
第五章表面粗糙度及其检测复习题与参考答案5-1．填空题。
（1）表面粗糙度是指_________________ 所具有的_________________和_________________ 不平度。
（2）取样长度用_________________表示，评定长度用____________表示；轮廓中线用_______________表示。
（3）轮廓算术平均偏差用_________________表示；微观不平度十点高度用_________________表示；轮廓最大高度用_________________表示。
（4）表面粗糙度代号在图样上应标注在_________________、_________________或其延长线上，符号的尖端必须从材料外_________________表面，代号中数字及符号的注写方向必须与_________________一致。
（5）表面粗糙度的选用，应在满足表面功能要求情况下，尽量选用_________________的表面粗糙度数值。
（6）同一零件上，工作表面的粗糙度参数值_________________非工作表面的粗糙度参数值。
5-2．问答题。
（1）简述表面粗糙度对零件的使用性能有何影响。
（2）规定取样长度和评定长度的目的是什么？（3）表面粗糙度的主要评定参数有哪些？优先采用哪个评定参数？（4）常见的加式纹理方向符号有哪些？各代表什么意义？5-3．综合题。
（1）解释表3.１中表面粗糙度标注的意义。
图3.3（3）将下列技术要求标注在图3.4中。
第五章表面粗糙度参考答案5-1．填空题。
（1）表面粗糙度是指加工表面__ 所具有的较小间距_和微小峰谷不平度。
（2）取样长度用_l _表示，评定长度用_ln_表示；轮廓中线用_ m__表示。
（3）轮廓算术平均偏差用_Ra 表示；微观不平度十点高度用_ Rz 表示；轮廓最大高度用_Ry 表示。
（4）表面粗糙度代号在图样上应标注在__可见轮廓线_、_尺寸界线_或其延长线上，符号的尖端必须从材料外_指向__表面，代号中数字及符号的注写方向必须与_尺寸数字方向__一致。
12级本科习题答案5-10
10-1 对齿轮传动有哪些使用要求？ 答： （1）传递运动的准确性（2）传动的平稳性（3）载荷分布均匀性（4）合理 的侧隙 补充：1、齿轮传动时为什么要有合理的侧隙？ 答：为了储存润滑油和补偿由于温度、弹性变形、制造误差及安装误差所引起尺 寸变动，防止齿轮轮齿卡死，要走齿侧非工作面间有一定的间隙。
8-3 光滑极限量规的设计原则是什么？说明其含义。
答： 光滑极限量规设计时应遵守泰勒原则。泰勒原则是指实际被测孔或轴的体外 作用尺寸不允许超出最大实体尺寸， 被测孔或轴的局部实际尺寸不允许超出最小 实体尺寸。
8-4 试计算遵守包容要求的φ 40H7/n6 配合的孔、轴工作量规的上下偏差以及工作尺寸，并
0.038 0.212
mm，小径 D1= 17.8350
0.038
0.375
mm
外螺纹中径 d2= 18.7010.163 mm，大径 d= 200.318 mm。
9-9 滚动轴承与轴颈、外壳孔配合，采用何种基准制？其公差带分布有何特点？
答：轴承内圈与轴颈的配合采用基孔制，轴承外圈与外壳孔的配合采用基轴制。 滚动轴承内、外径的公差带特点：国家标准规定：轴承内圈内径公差带位于公称 内径 d 为零线的下方，即上偏差为零，下偏差为负值。这是因为考虑到轴承配合 的特殊需要。在大多数情况下，轴承内圈要随轴颈一起转动，两者之间必须有一 定过盈，但过盈量又不易过大，以保证装卸方便，防止内圈应力过大，当基本偏 差代号为 k、m、n 等的轴颈与公差带位于零线之下的内圈配合时，就可得到小过 盈的配合，可满足使用要求。 轴承外圈外径的公差带分布于其公称直径 D 为零线的下方，即上偏差为零，下偏 差为负值。
φ40n6 轴用量规的止规：上偏差为 0.0194mm，下偏差为 0.017mm，工作尺寸为
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章 表面粗糙度习题 第 1 页 共 1 页 一、问答题
1.表面粗糙度对零件的使用性能有什么影响？
略。
2.表面粗糙度参数值选用的原则是什么？如何选用？
略。
二、判断下列每对配合（或工件）使用性能相同时，哪一个表面粗粗度要求较高？为什么？
1、607/6607/6H f H h φφ与
解：后者要求较高些。
因为它是小间隙配合，对表面粗糙度比大间隙配合更敏感。
2、307907h h φφ与
解：前者要求高些。
因为后者尺寸较大，加工更困难，故应放松要求。
3、307/6307/6H e H r φφ与
解：后者要求高些，因为是过盈配合，为了连接可靠，安全，应减小粗糙度，以避免装配时将微观不平的峰、谷挤平而减小实际过盈量。
4、406406g G φφ与
解：前者要求高些，因为精度等级相同时，孔比轴难加工。
三、解释各表面粗糙度代号要求的含义。
参考第五章表面粗糙度ppt 中相关的解释。
