外脚手架计算书(20200617113908)

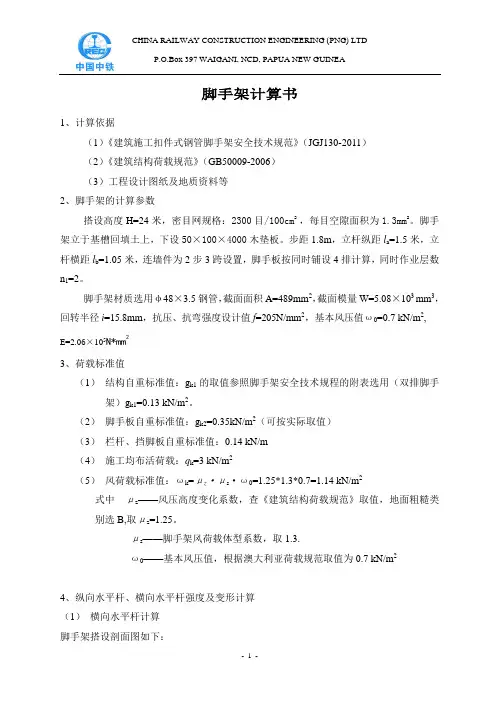

外脚手架方案计算书
脚手架计算书1、计算依据(1)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)(2)《建筑结构荷载规范》(GB50009-2006)(3)工程设计图纸及地质资料等2、脚手架的计算参数搭设高度H=24米,密目网规格:2300目/100cm2 ,每目空隙面积为1.3mm2。
脚手架立于基槽回填土上,下设50×100×4000木垫板。
步距1.8m,立杆纵距l a=1.5米,立杆横距l b=1.05米,连墙件为2步3跨设置,脚手板按同时铺设4排计算,同时作业层数n1=2。
脚手架材质选用φ48×3.5钢管,截面面积A=489mm2,截面模量W=5.08×103 mm3,回转半径i=15.8mm,抗压、抗弯强度设计值f=205N/mm2,基本风压值ω0=0.7 kN/m2,E=2.06×105N*mm23、荷载标准值(1)结构自重标准值:g k1的取值参照脚手架安全技术规程的附表选用(双排脚手架)g k1=0.13 kN/m2。
(2)脚手板自重标准值:g k2=0.35kN/m2(可按实际取值)(3)栏杆、挡脚板自重标准值:0.14 kN/m(4)施工均布活荷载:q k=3 kN/m2(5)风荷载标准值:ωk=μz·μs·ω0=1.25*1.3*0.7=1.14 kN/m2式中μz——风压高度变化系数,查《建筑结构荷载规范》取值,地面粗糙类别选B,取μz=1.25。
μs——脚手架风荷载体型系数,取1.3.ω0——基本风压值,根据澳大利亚荷载规范取值为0.7 kN/m24、纵向水平杆、横向水平杆强度及变形计算(1)横向水平杆计算脚手架搭设剖面图如下:按简支梁计算每纵距脚手板自重Q G2k =g k2×1.5=0.35×1.5 =0.525 kN/m每纵距施工荷载Q Qk =q k ×l a =3×1.5=4.5 Kn/mM Gk = 0.525*1.05*1.05/8=0.067kN ·mM Qk = 4.5*1.05/1.05/8=0.62 kN ·mM=1.2M Gk +1.4M Qk =1.2×0.067+1.4×0.62= 0.95kN ·mσ=M max /W=0.95*103*103/5.08*103=187<f =205 kN/mm 2横向水平杆强度满足要求。
脚手架计算书 (3)精选全文
可编辑修改精选全文完整版脚手架计算书一.计算条件:本工程脚手架采用扣件式钢管脚手架,用于地上及地下室部分,双排脚手架用在外墙的施工,悬挑脚手架用在裙楼的施工,满堂脚手架用于顶板支撑。
脚手架立杆横距b=1.05m,立杆纵距l=1.50m,脚手架步距h=1.80m。
内立杆距建筑物外墙皮距离为0.5米,铺设5cm 厚木脚手板。
连墙件的竖向距离H=2h=3.60m,水平距离L1=3l=4.5m。
脚手架钢管规格为Ф48×3.5,钢管、挡脚板、安全网、护拦等自重查阅相关建筑结构荷载规范,施工荷载Q k=3.0KN/m2。
二.扣件式钢管脚手架荷载的传递与计算简图该工程脚手架的受力均可简化为:脚手板---横杆---立杆---基础,扣件是脚手架的连接件和传力杆,因脚手架在纵向设有足够的剪刀撑,因而脚手架的纵向刚度比横向抗弯刚度大得多,故可将扣件式钢管脚手架的验算简化为由横向两立柱与小横杆组成的一榀脚手架为计算单元,若上下步脚手架传递荷载的横杆分别装于立柱的不同侧面。
则有利于减小因扣件联结对立柱所产生的偏心受荷影响,使偏心减小至最小限度。
因此荷载的偏心影响可以忽略不计,因此,脚手架的计算简图可简化为:三.验算脚手架的整体稳定性脚手架结构的整体稳定性验算按下公式计算:N /(ΦA)≦K A K Hƒ其中:N——压杆的轴心压力,按N=1.2(n.N GK1+N GK2)+1.4N QK计算N GK1——脚手架一步一纵距自重产生的轴心力,查相关规范。
(取值为0.442KN)N GK2——脚手板、栏杆、安全网等一步一纵距产生的轴心力,查相关规范。
(取值为2.95KN)N QK——一个纵距内脚手板上堆积物、各操作人员等标准荷载所产生的轴力,查相关规范。
(取值为6.3KN)———脚手架的步距数。
A———脚手架内、外排立杆的毛截面积之和。
Ф———压杆整体稳定性系数,换算长细比λoX= λXK H———高度调整系数:K H=1/[1+(H/100)]。
外脚手架计算书
立杆地基承载力验算:
1、立杆轴心压力设计值验算:
N=1.2 ×N GK+1.4∑N QIK
N—所计算立柱段范围内的轴心压力设计值
N GK—脚手架自重产生的轴心压力标准值,
N GK=H d×g k
H d—架子搭设高度为28.8m
g k—一个柱距的范围内每米高脚手架结构自重产生的轴力标准值为
0.14 kn/m。
∑N QIK—几个可变荷载产生的轴心压力标准值总和,一般为∑N QIK=∑N Q1K+∑N Q2K+∑N Q3K
∑N Q1K—脚手板自重产生的轴心压力标准值,取1.44 kn(按四层脚手板考虑)
∑N Q2K—防护材料自重产生的轴心压力标准值,取1 kn
∑N Q3K—各操作层施工荷载产生的轴心压力标准值,取4.8 kn
1.2,1.4—永久荷载与可变荷载的荷载分项系数
N GK=28.8m×0.14 KN=4.03 kn
N=1.2×4.03+1.4×(1.44+1+4.8)
=4.84+10.136
=14.976kn
2、立柱地基承载力验算:
P=N/A b≤f
P—立柱基础底面处的平均压力设计值
N—上部结构传至基础顶面的轴心力设计值
A b—基础底面面积为0.375m2
f—地基承载力设计值,f=k b×f k
f k—地基承载力标准值,取140Kpa
k b—地基承载力调整系数,取0.4
P=14.976/0.375=39.933 Kpa<f=140×0.4=56 Kpa 经计算地基承载力满足要求。
建筑工程外脚手架整体计算

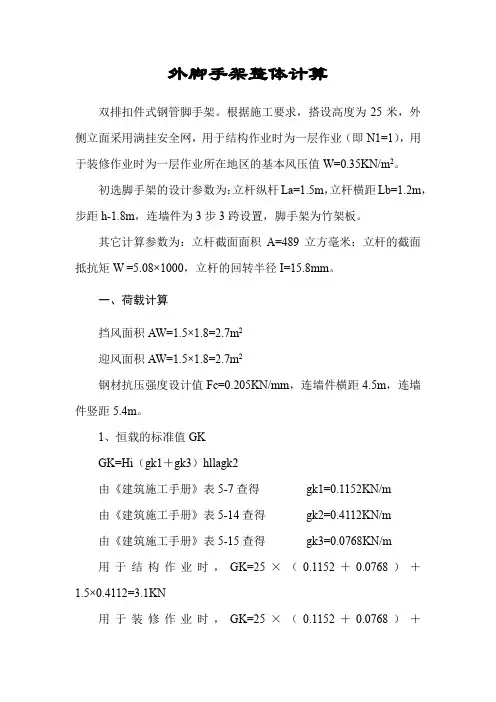

外脚手架整体计算双排扣件式钢管脚手架。
根据施工要求,搭设高度为25米,外侧立面采用满挂安全网,用于结构作业时为一层作业(即N1=1),用于装修作业时为一层作业所在地区的基本风压值W=0.35KN/m2。
初选脚手架的设计参数为:立杆纵杆La=1.5m,立杆横距Lb=1.2m,步距h-1.8m,连墙件为3步3跨设置,脚手架为竹架板。
其它计算参数为:立杆截面面积A=489立方毫米;立杆的截面抵抗矩W =5.08×1000,立杆的回转半径I=15.8mm。
一、荷载计算挡风面积AW=1.5×1.8=2.7m2迎风面积AW=1.5×1.8=2.7m2钢材抗压强度设计值Fc=0.205KN/mm,连墙件横距4.5m,连墙件竖距5.4m。
1、恒载的标准值GKGK=Hi(gk1+gk3)hllagk2由《建筑施工手册》表5-7查得gk1=0.1152KN/m由《建筑施工手册》表5-14查得gk2=0.4112KN/m由《建筑施工手册》表5-15查得gk3=0.0768KN/m用于结构作业时,GK=25×(0.1152+0.0768)+1.5×0.4112=3.1KN用于装修作业时,GK=25×(0.1152+0.0768)+1.5×0.4112=3.1KN2、活荷载(作业层施工荷载)的标准值QKQK=nllaqk由表5-16查得qk =1.8KN/m(结构作业时)和qk=1.8KN/m(装修作业时)《建筑施工手册》则有用于结构作业时:QK=1.5×1.8=2.7KN用于装修作业时:QK=1.5×1.8=2.7KN3、风荷载的标准值WKWK=la wk wk=0.7=An÷An=2.7÷2.7=1查表5-6得1.0按背靠建筑物的状况安全封闭情况计=1,由《建筑结构荷载规范》表6中查得=0.8(离地面5)由有:WK=0.7×1×0.8×0.35=0.186KN/m2WK=1.5×1×0.196=0.294KN/m二、脚手架整体稳定验算1、确定材料强度附加分项系数rm查表5-15,因组合风荷载,取rm=1.56072、计算轴心力级值NN=1.2(NGK+NQK)式中的NGKGKNQKQIcGKQK验算底面截面:用于装修作业进3、计算风荷载变距MwMw=0.12qwkh式中qwk即WK,h为步距,则验算底部截面时,Mw=0.12×0.294×1.8×1.0.114KN.m。
外脚手架计算书
外脚手架计算书一、木板基础承载力计算取一个外架单元(9步架,纵距1.8M)进行分析计计算1.静荷载:(1)、钢管自重立杆:16.8*2=33.4M水平杆:10*1.8*2=36M搁栅:10*1.8*2=36M小横筒:10*1.5=15M钢管自重:(33.4+36+36+15)*3.84=462kg(2)、扣件自重:601.2=72kg(3)、竹笆自重:底笆:7张*12 kg=84 kg静荷载为:462+72+84=618 kg2.施工荷载按规定要求,结构脚手架施工荷载不得超过270 kg/㎡,装饰脚手架不得超过200 kg/㎡,则施工荷载为:270*1.8*1.0=486 kg/㎡3.风雪荷载计算时可不考虑,在脚手架的构架时采取加强措施.4.荷载设计值N=K*Q=1.2*(618+486)=1.325*10NN---立杆对基础的轴心压力K---未计算的安全网、挑杆、剪力撑、斜撑等因素,取1.2系数Q---静荷载、活荷载总重量5.钢管下部基础轴心抗压强度验算f1=N/A=(1.325*103)/(489*2)=1.355N/mm2<10N/mm2 (杉木抗压强度)f1---立杆对木板基础的轴向压应力(N/mm2)A---立杆在木板基础的总接触面积( mm2 )fCK――木板的轴心抗压强度(N/mm2)满足强度要求二、连墙拉强杆件计算取拉强杆直径6.5圆钢进行计算1.抗拉强度验算F=(3.14*3.252*210 N/mm2)/(9.8N/kg)=710kg>700kg符合高层外架拉撑力的规定,并满足工程要求。
三、外架整体稳定性计算根据有关资料提供的数据,在标准风荷载的作用下,脚手架杆件内产生的应力,尚未达到杆件允许应力的1/100,故风荷载对脚手架的影响极小,一般可忽略不计。
1.不组合风荷载时,其验算公式为:0.9N/(∮*A)≤fc/γ’mσ∮N=1.2NGK+1.4 NQiK=1.2*6.06+1.4*4.76=13.94KNN值――立杆验算截面处的轴心力设计值NGK----脚手架的静荷载NQiK――脚手架的施工荷载2.∮值:λ=l0/I=μh/i=(1.5*1800)/15.8=170.9查表得:∮=0.243∮――轴心受压杆件的稳定系数μ――计算长度系数i――钢管回转半径3.A值:A=489*2=978mm2A值――钢管截面积之和4.fc值:fc=0.205KN/mm2fc――钢材的抗压强度值(KN/mm2)5.γ’m=1.5607γ’m――材料强度附加分项系数将上述各项数值代入公式:0.9N/∮A=(0.9*13.94)/(0.243*978)=0.053 KN/mm2<fc/γ’m=0.205/1.5607=0.1314 KN/mm2。
(2020年整理)脚手架计算示例.doc
脚手架计算书(1)本工程脚步手架采用Φ48×3.5无缝钢管,立杆横距为1.05m,立杆纵距为1.8m,步距为1.8m,共9步16.2m;施工作业层按一层计,则脚手片满铺三层,自重标准值为0.1KN/m2;脚手架外立杆里侧挂密目安全网封闭施工,自重标准值为0.1KN/m2。
一、横向、纵向水平杆计算1、横向、纵向水平杆的抗弯强度按下式计算:≤fσ=MW式中M—弯矩设计值,按M=1.2M GK+1.4 M GK计算;M GK为脚手板自重标准值产生的弯矩;M QK为施工荷载标准值产生的弯矩;W—截面模量,查表Φ48×3.5mm钢管W=5.08cm3;f(1。
ag k=0.1×1.05/3=0.035KN/m=35N/m按图2静载布置情况考虑跨中和支座最大弯矩。
M1M B=M C=-0.1g K l a2按图5种活载最不利位置考虑支座最大弯矩。
M B=M C=-0.177q K l a21中M GK=0.08g K l a2=0.08×35×1.82=9.07N.mM QK=0.101q K l a2=0.101×1050×1.82=343.6 N.mM=1.2M GK+1.4M QK=1.2×9.07+1.4×343.6= 491.92N.m横距l0=1050mm,脚手架横向水平杆的构造计算外伸长度a1=350mm,a2=100mm。
a、考虑静载情况P= g k×l0=35×1.8=63Np=0.35×l0=0.35×1.8=0.63 N/m=M W =540.79×10 5.08×103=106.45N/mm 所以横向水平杆的抗变强度满足安全要求。
2、纵向水平杆与立杆连接时扣件的抗滑承载力应符合下式规定: R ≤Rc式中R—纵向水平杆传给立杆的竖杆作用力设计值;Rc—扣件抗滑承载力设计值,按规范表取Rc=8000N。
外墙脚手架计算公式
外墙脚手架计算公式
1.确定脚手架的高度和长度:首先,我们需要确定修建工作的高度,以及建筑物外墙的长度。
这将决定脚手架的尺寸和大小。
2.计算主架的数量:脚手架的主架是指立杆和横杆组成的框架结构。
主架的数量取决于建筑物外墙的长度和脚手架的尺寸。
主架数量=外墙长度/脚手架尺寸
3.计算横杆和纵杆的数量:横杆和纵杆是主架的组成部分。
横杆位于主架的横向,纵杆位于主架的纵向。
横杆数量=外墙长度/横杆间距
纵杆数量=脚手架高度/纵杆间距
4.计算立杆数量:立杆是主架的支撑柱,用于支撑整个脚手架结构。
立杆数量=脚手架高度/立杆间距
5.计算脚手板的数量:脚手板是横躺在主架上面的板条,用于工作和行走。
脚手板数量=横杆数量*主架数量
6.计算安全网和扶手的数量:为了保证工人的安全,安全网和扶手是必需的。
安全网用于防止物体从脚手架上掉落,扶手用于工人的抓握和支撑。
安全网数量=主架数量
扶手数量=纵杆数量
7.计算连接件的数量:连接件用于连接不同部分的脚手架结构。
连接件数量=主架数量*4(每个主架四个连接件)。
工程外墙脚手架施工方案及计算书范本
工程外墙脚手架施工方案及计算书1. 引言外墙脚手架是用于建筑物修缮、外观改造等施工的一种机械设备,对于大型建筑物修缮或外观改造尤为重要。
本文将介绍一种适合外墙脚手架的施工方案,并计算出所需的脚手架数量及其承重能力。
2. 施工方案本方案所采用的外墙脚手架为大型承重架式脚手架。
该脚手架采用高强度钢管和钢板作为主要构件,具有承重能力强、安装方便、适用范围广的优点。
具体施工步骤如下:2.1 准备工作在脚手架施工前,需要对施工区域进行认真的勘察和规划。
勘察中需要注意以下问题:•施工区域的地形、地貌•周边环境、建筑物•气候、季节规划中需要注意以下问题:•脚手架的安装位置、布局•脚手架的高度、面积、承重能力等参数•施工期限需要准备的物料和工具有:•外墙脚手架主体构件(钢管、钢板、螺栓等)•手动工具(扳手、千斤顶、铁锤等)•安全防护设备(安全带、头盔、防护绳等)2.2 搭建脚手架在准备工作完成后,可以开始搭建脚手架。
具体操作步骤如下:1.安装基础框架:将钢管按照规划布局连接成基础框架。
基础框架需要注意以下问题:•地面要求平整、坚固•进行角线拉杆校验,保证结构牢固2.安装立杆和横杆:立杆和横杆组成的网格支撑脚手架板,需要注意以下问题:•立杆、横杆距离应根据脚手架板的长度和宽度合理确定•立杆、横杆连接时要量好位置,保证平齐垂直•立杆末端加锁,保证连接牢固3.安装脚手架板:将预先制作好的脚手架板放置在支撑横杆上,需要注意以下问题:•脚手架板材质、规格、长度均应满足要求•脚手架板连接时需要注意间隔、方向4.安装安全防护设备:在搭建完毕后,需要安装安全防护设备,包括安全带、头盔、防护绳等,以保证安全施工。
3. 计算书3.1 确定脚手架数量根据工程的实际情况,可以计算出所需的脚手架数量。
主要要素有:•工程高度•外墙面积•照明、通风设备数量3.2 计算脚手架承重能力脚手架的承重能力需要根据脚手架的材料、构造等因素进行计算。
具体计算方法如下:1.确定脚手架构体的材料和截面形状2.计算材料的强度和抗弯矩系数3.根据构造算出构件的截面面积和抗弯矩4.根据使用条件(载荷、支距等)计算出构件的极限强度和破坏载荷3.3 计算脚手架安全系数为保证施工安全,需要考虑脚手架的安全系数。
外架计算书
脚手架及卸料平台计算书年月日一、工程概况详《脚手架搭设方案》二、搭设方法:本工程脚手架主体从一层到5层,采用落地式外脚手架。
架下为水泥地面,立杆下垫100×100方木,扫地距地面不大于30cm,主杆纵距为1.5m,横距为1.2m,步距为1.8m,水平方向每6m与楼层拉结一次,外层采用全封闭式密目安全网。
三、脚手架的验算:1、荷载以一步一个纵距脚手架为计算单元。
脚手架步数:25÷1.8≈14步脚手架自重:(查表)N G K1=0.421KN施工荷载:(查表)N QK=6×2.1=12.6KN主杆受竖向荷载处为底层。
2、验算主杆N=1.2nN G K1+1.4N QK=1.2×14×0.421+1.4×12.6=24.71KNN/W=24.71×103/(0.452×2×489) =55.89N/mm2K A K H f=0.85×0.8×205=139.4N/mm255.89N/mm2<139.4N/mm2所以:安全3、受力分析计算出各杆件内力最大值进行验算。
N1=2.1KN N3=6.9+3.7=10.6KN4、验算水平杆:N/A=10.6×103/0.452×489=47.96N/mm2<205N/mm2所以:安全5、验算扣件单个扣件抗滑移承载力为8.5KN.N1=2.1 KN<8.5 KN.采用单扣件合格。
施工卸料平台部份:6、平台搭设面积按2.0×2.0m,其悬挑宽度为200mm,要求其承载能力为1500N/m2。
7、拉杆和斜撑杆为主要受力杆件,其受力间距设1.0m斜撑杆采用双斜杆。
8、拉杆与结构连接,斜撑杆支撑在结构上,主杆与斜杆在中间增设一道连接杆。
9、平台工作面上三面加设1.2m高的防护栏杆,且悬挂密目式安全网,台面上满铺木板和层板。
外脚手架设计计算书
外脚手架设计计算书(实例)建筑高度按20米进行计算,设立杆纵距L=1.5,立杆横距L=1.2,步距h=1.8,采用48×3.5钢管搭设,材料截面积:A=489mm2,截面抵抗矩W=50.8×103mm3,回转半径=15.8mm,材料抗拉强度:fc=0.205KN/mm2。
一、荷载计算:①恒载标准值Gk:Gk=Hi(gk1+gk3)+n1lagk2=45(0.1089+0.0614)+2×1.5×0.2984=8.5587KN/m查表得:gk1=0.1089(构件自重按边杆计算);gk2=0.2984(无护栏扣件式钢管脚手架作业层材料自重);gk3=0.0614(外围护只挂密目安全网);n1=同时按两个作业层计算。
②活载标准值:Qk= n1laqk=2×1.5×2=6KN/m查得qk=2KN/m③风荷载标准值:=0.7μz.μs.ωo=0.7×1.67×(1.3×0.105)×0.25=0.04KN/m二、脚手架整体稳定验算:④计算轴心力设计值N`:N`=1.2(NGK+NQK)=1.2(8.5587+6)=17.5KN⑤计算风荷载弯矩Mw:Mw=1/8ql2=0.13×0.04×1.82=0.0094KN⑥稳定系数ψ:已知:L=1800,则:λ=l/ i =1800/15.8=114查表得:ψ=0.489⑦验算外架稳定性:N`/ψA+ Mw/W=17500÷(0.489×489)+9.4÷(50.8×103)=73N/mm2<205N/mm2(满足要求)。
⑧大小横杆抗弯强度:因大横杆跨度大于小横杆,现只对大横杆进行验算。
计算:MGK=0.13×8.6×1.52=2.52KNMQK=0.13×6×1.52=1.76KNM=1.2MGK +1.4MQK=1.2×2.52+1.4×1.76=5.488KN则:σ=M/W=5.488/(50.8×103)=108<205N/mm2(满足要求)。
外墙脚手架计算
外墙装修脚手架计算书一、计算数据1、立杆横距b=1.05m,立杆纵距L=1.50m,内立杆距建筑外墙的距离b1=0.35m,脚手架步距h=1.80m,铺设压制木脚手板层数取6层,同时进行装修施工层数为2层。
2、脚手架与建筑主体结构连接点的布置,其竖向间距H1=2h=2×1.80=3.6m,水平距离L1=3L=3×1.50=4.5m。
3、钢管为Φ48×3.5,所以A=489mm2,f=205N/mm2。
4、根据规定均布荷载Q k=2.0KN/m2。
二、脚手架验算1、验算采用单根立管做立杆的允许搭设高度(1)h=1.80m,由连墙杆布置系二步三跨,由b=1.05m查表得µ=1.5 L0=µh=1.5×1.8=2.70m由Φ48×3.5查表得i=15.8mm则λ=L0/i=2700/15.8=170.9由λ=170.9查表得φ=0.2432(2)由b=1.05m、L=1.50m、脚手板铺设层数6层,查表得:N G2K=4.185/2=2.0952KN(3)由b=1.05m,L=1.50m,Q K=2.0KN/m2(因两操作层同时施工,所以按Q K=4.0KN/m2),查表得:ΣNQ ik=8.40KN/2=4.20KN(4)由h=1.80m,L=1.50m,查表得:g k=0.1248KN(5)H S =[KφAf-(1.2N G2K+1.4ΣN Qik)]/1.2g k=0.75×0.243×489×0.205-(1.2×2.0925+1.4×4.20)/1.2×0.1248=61.90m最大允许搭设高度为:[H]=H S/(1+0.005H S)=61.90/(1+0.005×61.90)=47.27m根据上述计算结果,一步单立杆脚手架可以搭设至47.27m高,所以第一步脚手架可以直接搭至顶层。
体育中心外脚手架计算书
宁波市体育中心健身综合楼外脚手架计算书一、工程概况:本工程为宁波市体育中心健身综合楼,四层框架结构,自室外地坪算起,全高20.9m, 采用扣件式钢管脚手架,按以往经验, 立杆采用单立杆,内立杆与外墙间距0.30m,详见图(一)。
脚手架主要尺寸:立杆纵距la=1.5m,立杆横距lb=1.2m,步距h=1.8m ,(共12步,h=0.2+12×1.8=21.8m)。
地基土分层夯实后,上浇C10混凝土厚100mm。
施工区域为大城市市区,地面粗糙度类别为C类,基本风压 W= 0.40KN/m2 (宁波市10年一遇基本风压0.30KN/m2, 50年一遇基本风压0.50 KN/m2,考虑到脚手架的临时性,取基本风压为0.40 KN/m2)。
本工程为框架结构,采用全封闭密目式安全立网双排脚手架进行结构阶段和装修阶段施工,施工作业层为1层,脚手架采用Φ48×3.5钢管搭设,满铺竹芭片脚手板,满设扶手及挡脚杆,连墙件采用同类钢管作钢性连结,按2步3跨布置(连墙件覆盖面积3.60×4.50 = 16.2m2)二、计算依据(主要):1.《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2001(2002年版)2.《钢结构设计规范》GB50017-20033.《建筑结构荷载规范》4.《冷弯薄壁型钢结构技术规范》5.《建筑结构静力计算手册》6.《建筑施工扣件式钢管脚手架构造与计算》刘群主编(参考)7.本工程施工图三、计算数据:Φ48×3.5钢管:自重q=38.4N/M,直角扣件q1=13.2N/个,对接扣件q2=18.4N/个,旋转扣件q3=14.6N/个。
截面积A=4.89cm2,惯性矩I=12.19 cm4,截面模量W=5.08 cm3,回转半径i=1.58 cm。
围网参数:采用2300目/100 cm2,自重0.005 KN/m2 ,每目孔隙面积A=1.3mm2。
钢管强度设计值:f=205 N/ mm2,弹性模量;E=2.06×105 N/ mm2。
外脚手架计算方案
外脚手架计算方案清晨的阳光透过窗帘,洒在满是图纸和计算器的桌子上。
十年的方案写作经验告诉我,每一个细节都至关重要。
我深吸一口气,准备投入这场关于外脚手架计算方案的创作。
咱们得明确一下外脚手架的基本参数。
这包括脚手架的高度、宽度、立杆间距、横杆间距等。
想象一下,这些数据就像是一道道菜肴的食材,没有它们,咱们就无法烹饪出一道美味的方案。
一、脚手架高度计算1.确定脚手架的起始高度。
一般来说,起始高度是离地面1.5米。
为什么是这个数?因为这样可以确保施工人员的安全,同时方便施工。
2.计算脚手架的总高度。
这取决于建筑物的楼层高度。
比如,一栋10层楼高的建筑,脚手架的总高度至少要达到11层楼高。
这里有一个小技巧,就是将每层楼高乘以1.1,这样可以确保脚手架的高度足够。
二、脚手架宽度计算1.确定脚手架的宽度。
这个宽度取决于施工面的宽度。
一般来说,脚手架的宽度要比施工面宽出0.5米,这样可以保证施工人员有足够的空间操作。
2.考虑到施工过程中的安全,脚手架的宽度还需要加上防护栏杆的宽度。
一般来说,防护栏杆的宽度为0.5米。
三、立杆间距计算1.确定立杆间距。
立杆间距取决于脚手架的承载能力和施工要求。
一般来说,立杆间距为1.5米到2米。
2.考虑到施工过程中的安全,立杆间距还需要加上安全系数。
这个系数一般为0.8,也就是说,实际立杆间距要小于理论计算值。
四、横杆间距计算1.确定横杆间距。
横杆间距取决于施工面的宽度。
一般来说,横杆间距为0.75米到1米。
2.考虑到施工过程中的安全,横杆间距还需要加上安全系数。
这个系数一般为0.8。
五、脚手架材料计算1.确定脚手架材料类型。
常见的脚手架材料有钢管、角钢等。
这里以钢管为例。
2.计算钢管长度。
根据脚手架的高度、宽度、立杆间距和横杆间距,计算出所需钢管的长度。
3.计算钢管数量。
根据钢管长度和施工面积,计算出所需钢管的数量。
六、脚手架稳定性计算1.计算脚手架的稳定性。
这包括脚手架的整体稳定性、局部稳定性等。
外脚手架计算书
外脚手架计算书一、工程概况本工程为_____,位于_____,建筑总高度为_____m,结构形式为_____。
外脚手架主要用于主体结构施工阶段的安全防护及外墙施工操作。
二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2、《建筑结构荷载规范》(GB50009-2012)3、本工程施工图纸4、相关施工组织设计三、脚手架设计参数1、脚手架类型:采用扣件式钢管双排脚手架。
2、立杆横距:b = 105m3、立杆纵距:la = 15m4、步距:h = 18m5、内立杆距建筑物距离:a = 03m四、荷载计算1、恒载标准值 G1k每米立杆承受的结构自重标准值:gk1 = 01248kN/m脚手板自重标准值:gk2 = 035kN/m²栏杆与挡脚板自重标准值:gk3 = 017kN/m2、活载标准值 Qk施工均布活荷载标准值:qk = 3kN/m²3、风荷载标准值ωk基本风压:ω0 = 04kN/m²风压高度变化系数:μz (根据建筑物高度及地面粗糙度取值)风荷载体型系数:μs (根据脚手架封闭情况取值)五、纵向水平杆计算1、强度计算最大弯矩:Mmax = 01qla²弯曲应力:σ = Mmax/W (W 为纵向水平杆的截面抵抗矩)2、挠度计算最大挠度:νmax = 0677qkla4/(100EI) (E 为钢材的弹性模量,I 为纵向水平杆的截面惯性矩)六、横向水平杆计算1、强度计算最大弯矩:Mmax = 12MGk + 14MQk (MGk 为脚手板自重标准值产生的弯矩,MQk 为施工活荷载标准值产生的弯矩)弯曲应力:σ = Mmax/W2、挠度计算最大挠度:νmax = 1146qkla4/(100EI)七、扣件抗滑力计算纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算:R ≤ Rc (R 为纵向或横向水平杆传给立杆的竖向作用力设计值,Rc 为扣件抗滑承载力设计值,单扣件取 8kN,双扣件取 12kN)八、立杆稳定性计算1、不组合风荷载时立杆的轴向压力设计值:N = 12(NG1k + NG2k)+14ΣNQk (NG1k 为脚手架结构自重标准值产生的轴向力,NG2k 为构配件自重标准值产生的轴向力,ΣNQk 为施工活荷载标准值产生的轴向力总和)稳定性计算:σ = N/(φA) (φ 为轴心受压构件的稳定系数,A 为立杆的截面面积)2、组合风荷载时立杆的轴向压力设计值:N = 12(NG1k + NG2k)+09×14ΣNQk稳定性计算:σ =N/(φA) +Mw/W (Mw 为风荷载产生的弯矩)九、连墙件计算1、连墙件轴向力设计值风荷载产生的连墙件轴向力设计值:Nlw =14ωkAw (Aw 为每个连墙件的覆盖面积内脚手架外侧的迎风面积)连墙件约束脚手架平面外变形所产生的轴向力:No = 5kN连墙件轴向力设计值:Nl = Nlw + No2、连墙件稳定性计算连墙件的计算长度:l0 = l + 01 (l 为连墙件的长度)稳定性计算:σ = Nl/(φA)3、连墙件抗滑移计算连墙件与建筑物连接处的抗滑移承载力:R ≤ Rc (R 为连墙件与建筑物连接处的抗滑移力,Rc 为扣件抗滑承载力设计值)十、地基承载力计算1、地基承载力特征值:fgk (根据地质勘察报告取值)2、调整后的地基承载力特征值:fg = kcfgk (kc 为地基承载力调整系数)3、地基承载力验算脚手架基础底面的平均压力:p = N/A (N 为上部结构传至基础顶面的轴向力设计值,A 为基础底面面积)p ≤ fg (满足要求)十一、结论通过以上计算,本工程外脚手架的设计参数及构造措施满足规范要求,在施工过程中应严格按照设计要求进行搭设和使用,确保施工安全。
外挂脚手架计算书(改后)
外挂脚手架计算书一、设计说明:外挂架用于支撑外墙模板,外挂架最大间距按1.5米计算,外挂架宽度按1.4米计算,挂架螺栓采用Ф25圆钢,外侧作防护栏杆,外挂架材料水平杆、斜杆采用Ф48*3.5钢管,竖杆采用【10槽钢,采用焊缝成型外挂架。
外挂架受力前砼强度应不低于7.5MPa二、荷载计算以每榀外挂架承重1.8m范围荷载计算:1.永久荷载:A、外挂架自重、脚手板、护栏钢管、零星材料等,最大重量按计。
B、以外模高度按2820mm计算,模板重量按1200N/m2,荷载为。
永久载荷2.活荷载(施工荷载):包含施工人员、材料及施工机具,设计计算时按JGJ-202-2010中表4.1.2-3查得结构施工荷载标准值取Q=3.0KN/ m2。
3.风荷载:因计算主要承重构件(外挂机)风荷载标准值按下式计算:式中:—风荷载标准值(KN/ m2)–高度为Z处的风振系数,一般取--脚手架风荷载体型系数,密闭式安全立网的挡风系数应按计算。
=2.09--风压高度变化系数,按B类高度100米取值µ--基本风压值,北京地区按N=10年采用,查表GB50009-2001附表D.4中可得,取值为.将各系数代入式子中得:W k=1.0*0.8*2.09*0.3=0.5016KN/ m24.计算时根据使用过程中可能出现的荷载区最不利组合进行计算,荷载效应组合按JGJ202-2010表6.1.5的规定采用:(取永久载荷安全系数=1.2,施工荷载安全系数=1.4)A 永久荷载+施工荷载Q A=1.2*5.9+1.4*3 =11.28KN/ m2B 永久荷载+0.9(施工均布活荷载+风荷载)Q B=1.2*5.9+0.9*(3+0.5016) =10.231KN/ m2取两者最不利情况,即取三、受力分析及计算1.计算时考虑两种情况第一种情况:挂架上的荷载为均匀分布,化为节点集中荷载,则为:第二种情况:荷载的分布偏于外挂架外侧时,单位面积上的荷载化为节点集中荷载,;其中,第二种情况为最不利的情况,以该情况下的杆件内力进行强度校核。
外脚手架计算书
外脚手架计算书引言:外脚手架是指在建筑施工工地上搭设的支撑结构。
它是施工现场常见的临时设施之一,用于提供工人在高处作业的安全保障及方便工作的平台。
外脚手架搭设需要进行相应的计算,确保脚手架的稳定性和安全性。
本文档将介绍外脚手架计算的基本方法和步骤。
一、外脚手架计算的基本原理外脚手架计算是基于结构力学的原理进行的。
主要包括荷载计算、结构材料强度计算以及结构系统的稳定性计算。
1. 荷载计算:脚手架的荷载通常包括人员负荷、材料负荷和风荷载。
人员负荷是根据脚手架平台上同时站立的最大工人数量来确定的。
材料负荷包括脚手架材料及工具的重量。
风荷载根据当地气象条件来确定。
2. 结构材料强度计算:脚手架结构材料强度计算主要涉及脚手架柱、横梁以及连接件等材料的强度计算。
根据材料的强度参数和荷载情况进行结合计算,确保材料在荷载作用下不会产生破坏。
3. 结构系统的稳定性计算:外脚手架的稳定性计算主要是为了防止整个脚手架结构发生倾覆或失稳的情况。
通过计算脚手架的结构稳定系数,确保脚手架能够承受荷载并保持稳定。
二、外脚手架计算的步骤外脚手架计算的具体步骤一般包括以下几个方面:1. 确定设计荷载:根据工程要求和设计规范,确定脚手架的设计荷载,包括人员负荷、材料负荷和风荷载等。
2. 计算脚手架结构参数:根据实际情况,确定脚手架的结构参数,包括脚手架高度、横梁间距、立杆间距等。
3. 进行荷载计算:根据设计荷载和脚手架结构参数,进行荷载计算,确定各个部位的受力情况。
4. 进行结构材料强度计算:根据脚手架结构的受力情况,对各个材料进行强度计算,确保材料在荷载作用下不会产生破坏。
5. 进行结构稳定性计算:根据脚手架结构的布置情况,进行结构稳定性计算,确保脚手架能够在荷载作用下保持稳定。
6. 进行脚手架的设计选择:根据计算结果,选择合适的脚手架结构类型和材料规格。
7. 编制计算书和相关文件:根据计算结果,编制脚手架计算书和相关文档,包括设计荷载表、计算参数表、荷载计算表等。
外脚手架计算书及相关细部节点图纸
外脚手架计算书及相关细部节点图纸(平、立、剖)1、研发楼落地式(扣件式)脚手架计算书(首层—天面层)1.计算参数设定(1)基本参数脚手架搭设高度 40.50m,起搭高度-0.30m,立杆材料采用Φ48×3.0,横向杆上有 1 条纵向杆, 立杆横距 0.80m,立杆纵距 La=1.50m,立杆步距 h=1.80m;立杆离墙 0.20m,连墙件按每层三跨布置, 连墙件材料为预埋钢筋,钢筋直径 20mm,预埋钢筋焊缝长度 50.00mm,连接件厚度 3.00mm,顶层层高3.80m;脚手架满铺铁栅网片。
(2)钢管截面特征钢管Φ48×3.0mm,截面积 A=424mm2,惯性矩 I=107800mm4;截面模量 W=4490mm3,回转半径i=15.9mm,每米长质量 0.0326kN/m;Q235 钢抗拉,抗压和抗弯强度设计值 f=205N/mm2,弹性模量E=206000N/mm2。
(3)荷载标准值1)永久荷载标准值每米立杆承受的结构自重标准值 0.1069kN/m,脚手板采用铁栅网片,自重标准值为 0.11kN/m2栏杆与挡板采用栏杆、冲压钢,自重标准值为 0.1600kN/m, 脚手架上吊挂的安全设施(安全网)自重标准值 0.010kN/m22)施工均布活荷载标准值装修脚手架 2.00kN/m2,结构脚手架 3.00kN/m23)作用于脚手架上的水平风荷载标准值ωk脚手架高度为 40.50m,地面粗糙度按 C 类;风压高度变化系数μz=0.65;挡风系数=0.8,背靠建筑物按敞开、框架和开洞墙计算,则脚手架风荷载体型系数μs=1.3=1.3×0.8=1.04,工程位于广东省肇庆市,基本风压ω0=0.30kN/m2;水平风荷载标准值ωk=μzμsω0=0.65×1.040×0.30=0.20kN/m22.纵向水平杆验算(1)荷载计算钢管自重 G K1=0.0326kN/m;脚手板自重 G K2=0.11×0.40=0.04kN/m;施工活荷载 Q K=3.00×0.40=1.20kN/m;作用于纵向水平杆上线荷载标准值q1=1.2×(0.0326+0.04)=0.09kN/m,q2=1.4×1.20=1.68kN/m(2)纵向水平杆受力计算每根钢管长约 6.00m,按四跨连续梁计算,L=1.50m。
外墙脚手架计算
外墙脚手架计算在建筑施工中,外墙脚手架是一项至关重要的设施,它为施工人员提供了安全的工作平台,同时也有助于材料的运输和施工操作的进行。
而准确计算外墙脚手架的工程量和成本,对于项目的预算控制、施工组织和安全保障都具有重要意义。
首先,我们来了解一下外墙脚手架的基本构成。
外墙脚手架通常由立杆、横杆、斜杆、脚手板、安全网等部分组成。
立杆是垂直于地面的主要支撑构件,横杆则水平连接立杆,增强脚手架的稳定性,斜杆用于加固和防止脚手架倾斜。
脚手板为施工人员提供站立和操作的平面,安全网则保障施工人员的生命安全,防止高空坠落和物体掉落。
在计算外墙脚手架之前,我们需要明确一些关键的参数和条件。
比如建筑物的高度、外形尺寸、施工层数、脚手架的搭设方式(单排、双排还是满堂)等。
这些参数将直接影响脚手架的计算结果。
对于建筑物高度的计算,需要从室外地坪开始,一直算到檐口或者女儿墙顶部。
如果建筑物有突出的屋顶造型或者楼梯间、电梯机房等,其高度也需要分别计算并考虑在内。
脚手架的搭设方式是计算中的一个重要因素。
单排脚手架一般适用于高度较低、墙体较薄的建筑物,其计算相对简单。
双排脚手架则是更为常见的选择,适用于大多数的建筑工程。
在计算双排脚手架时,需要考虑立杆的间距、横杆的步距、内立杆和外立杆的长度等。
立杆的间距通常根据建筑物的高度和荷载情况来确定。
一般来说,在高度较低时,立杆间距可以适当增大;而在高度较高时,为了保证脚手架的稳定性,立杆间距应相应减小。
横杆的步距也有一定的规范要求,常见的步距为 15 米至 18 米。
内立杆和外立杆的长度计算需要根据建筑物的外形尺寸来确定。
如果建筑物的外墙有凸出的阳台、飘窗等,还需要单独计算这些部位的脚手架工程量。
接下来,我们以一个具体的建筑物为例,来详细讲解外墙脚手架的计算过程。
假设这是一个 10 层的住宅楼,每层高度为 3 米,外墙长度为 50 米,宽度为 15 米。
我们采用双排脚手架,立杆间距为 15 米,横杆步距为 18 米。
