闪烁警示灯电路的设计
双色爆闪灯

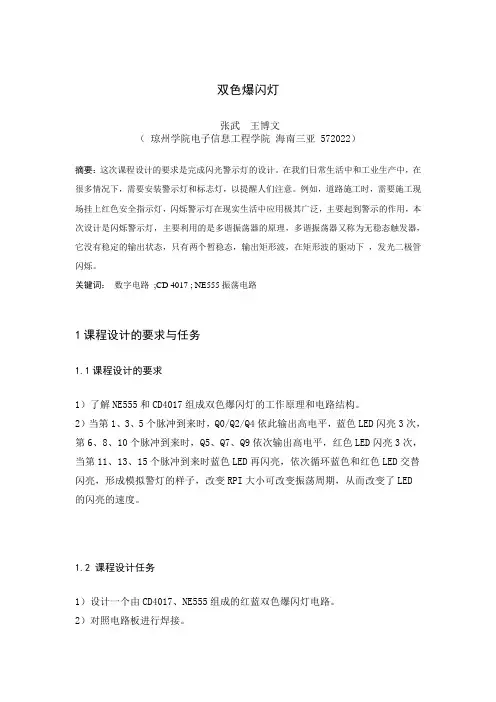

双色爆闪灯张武王博文（琼州学院电子信息工程学院海南三亚 572022）摘要：这次课程设计的要求是完成闪光警示灯的设计。
在我们日常生活中和工业生产中，在很多情况下，需要安装警示灯和标志灯，以提醒人们注意。
例如，道路施工时，需要施工现场挂上红色安全指示灯，闪烁警示灯在现实生活中应用极其广泛，主要起到警示的作用，本次设计是闪烁警示灯，主要利用的是多谐振荡器的原理，多谐振荡器又称为无稳态触发器，它没有稳定的输出状态，只有两个暂稳态，输出矩形波，在矩形波的驱动下，发光二极管闪烁。
关键词：数字电路;CD 4017 ; NE555振荡电路1课程设计的要求与任务1.1课程设计的要求1）了解NE555和CD4017组成双色爆闪灯的工作原理和电路结构。
2）当第1、3、5个脉冲到来时，Q0/Q2/Q4依此输出高电平，蓝色LED闪亮3次，第6、8、10个脉冲到来时，Q5、Q7、Q9依次输出高电平，红色LED闪亮3次，当第11、13、15个脉冲到来时蓝色LED再闪亮，依次循环蓝色和红色LED交替闪亮，形成模拟警灯的样子，改变RPI大小可改变振荡周期，从而改变了LED的闪亮的速度。
1.2 课程设计任务1）设计一个由CD4017、NE555组成的红蓝双色爆闪灯电路。
2）对照电路板进行焊接。
3）对设计电路进行仿真。
4）焊接的电路板进行检测并做疑问处理。
5）总结此次课程设计。
2课程设计的方案论证和分析利用两个555振荡电路相互协调就可以实现交替闪烁，首先要实现单个灯闪烁，并初步确定充放电的电容电阻值的范围。
然后再考虑两个灯怎样实现交替闪烁，理论上可以把两个电路的3角输出接到一起，通过高低电频的阻断作用实现交替闪烁，通过进一步的分析论证并在软件上进行调试，得出方案可行的结论有效。
3 实物焊接图、系统框图以及元件清单3.1焊接图图1 双色爆闪灯实体焊接3.2 系统框图3.3 元件清单图 3.34 N555定时器介绍4.1 N555定时器图4.1 N555引脚图)源负端VSS或接地，一般情况下接地。
单三极管led闪烁电路
单三极管led闪烁电路1.引言1.1 概述单三极管LED闪烁电路是一种简单而有效的电路设计，可以通过控制电流的流动来实现LED灯的闪烁效果。
在这个电路中，我们使用了一个三极管来控制电流的开关，并使LED灯以一定的频率闪烁。
本文旨在介绍单三极管LED闪烁电路的原理和构建步骤。
首先，我们将详细解释单三极管LED闪烁电路的原理，包括三极管的工作原理和电流的流动方式。
然后，我们将提供一个步骤指南，帮助读者设计和构建自己的单三极管LED闪烁电路。
单三极管LED闪烁电路具有许多应用和优点。
首先，它可以被广泛应用于各种电子设备中，例如数码钟、信号指示灯以及装饰照明等。
其次，相较于其他复杂的LED驱动电路，单三极管LED闪烁电路的设计简单易懂，制作成本较低。
此外，该电路还具有良好的稳定性和可靠性，能够在长时间使用过程中保持稳定的工作状态。
展望未来，随着技术的不断进步，我们可以预见单三极管LED闪烁电路将会不断发展和改进。
可能会出现更小型化、更高效能与更具可扩展性的电路设计。
此外，随着人们对绿色环保和节能的需求不断增加，未来单三极管LED闪烁电路也将会更加注重能源的有效利用和环境友好型设计。
通过本文的阅读，读者将可以更加深入地了解单三极管LED闪烁电路的概念、原理和应用。
同时，通过掌握构建该电路的步骤，读者将能够自己设计和实现单三极管LED闪烁电路。
希望本文能够为读者提供有关单三极管LED闪烁电路的全面指导，并启发读者在该领域进行更深入的研究和创新。
1.2 文章结构本文将围绕单三极管LED闪烁电路展开详细讨论。
文章结构包括以下几个部分：1. 引言：在本部分，我们将对单三极管LED闪烁电路的概述进行介绍。
首先，我们将说明LED闪烁电路的基本原理以及其在实际应用中的广泛应用。
接下来，我们将给出本文的目的和意义，以便读者更好地理解和把握文章的内容。
2. 正文：本部分将详细介绍单三极管LED闪烁电路的原理，并进一步探讨如何设计和构建这样的电路。
光控式道路施工闪烁警示灯设计
光控式道路施工闪烁警示灯设计Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】本科生毕业论文（设计）系（院）物理与电子工程学院专业电子信息工程论文题目光控式道路施工闪烁警示灯设计学生姓名指导教师（姓名及职称）班级学号完成日期：年月光控式道路施工闪烁警示灯设计物理与电子工程学院电子信息工程[摘要]本设计采用STC89C52RC单片机、光控和声控检测设备设计了一个道路施工闪烁警示灯。
电路采用模块化设计，主要包括单片机控制模块、光控模块、声控模块、警示灯模块。
实现天黑后警示灯自动开启闪烁，而天亮后又能自动关闭的功能，保障夜间道路施工现场的交通和过往行人的安全，达到警示和节能的目的。
[关键字]警示声控光控 STC89C52RC1 设计任务与要求本设计的主要任务是，在夜间，通常要在施工现场设置并开启红色警示灯，以确保交通安全。
为了提高警示效果，警示灯最好是要工作在闪烁状态。
该设计在天黑后同时外界环境有声音时，该电路能控制警示灯自动开启并使其工作在闪烁状态，二个条件中任何一个或者二个不满足时报警灯自动关闭。
基本功能：实现晚上警示灯自动闪烁，白天自动关闭的基本功能。
发挥部分：添加一个声控模块，在晚上，当检测到有声音信号时（过往车辆和行人等），才点亮闪烁警示灯，否则警示灯不点亮，达到环保节能的效果。
2 设计方案本设计通过光敏电阻检测环境光强，采用电容式驻极体传声器检测环境声强信号，检测出光线强时，给出低电平，光线弱时，给出高电平；有声音时给出高电平，没有声音时给出低电平。
两个模块发出的电平传送给单片机，当且仅当环境光线降低（低至阀值），外界有声音信号两个条件同时满足时，单片机发出指令控制led灯处于闪烁状态，并且闪烁一段时间后自动熄灭。
设计包括硬件电路和软件设计两部分，其中硬件电路部分主要包括：光控模块、声控模块、单片机控制模块（单片机最小系统）、警示灯模块；软件部分包括：Protues仿真、Keil-C51软件编程。
交通灯控制电路设计
交通灯控制电路设计交通灯是城市交通管理的重要组成部分，通过交通灯控制电路来控制交通信号灯的亮灭，可以使交通流畅有序，提高交通效率和安全性。
下面将详细介绍交通灯控制电路的设计。
首先是输入接口部分。
交通灯控制电路可以通过光电传感器或者车辆探测器等装置来获取交通流量信息，并将其转化成电信号输入到控制电路中。
光电传感器一般采用红外线或激光来感应车辆的到来，车辆探测器则通过地感线圈感应车辆进入或离开的情况。
这些输入装置可以将车辆信息转化成电信号，为后续控制提供数据支持。
接下来是逻辑控制部分。
交通灯的控制有固定时间控制和可调控制两种方式，可以根据实际需要选择。
固定时间控制往往采用时序控制器来实现，时序控制器根据预设的时间来控制交通信号灯的亮灭。
可调控制则需要根据交通流量实时情况来动态调整交通信号灯的运行状态，可以采用微处理器或者PLC控制器来实现。
逻辑控制部分会根据输入接口的数据以及预设的控制规则进行相应的处理，控制交通信号灯的转换。
最后是输出接口部分。
输出接口部分主要是将控制信号转化成驱动交通信号灯的电信号。
交通信号灯一般有红、黄、绿三种颜色，分别表示停、警示和行。
通过驱动器来控制交通信号灯的亮灭状态，驱动器一般由继电器、晶体管等元件组成。
输出接口部分将逻辑控制部分产生的控制信号转化成驱动交通信号灯的电信号，实现交通信号灯的亮灭控制。
首先是稳定性。
交通灯控制电路应具有良好的稳定性，能够在各种环境条件下正常工作，不受外界干扰。
稳定性可以通过增加滤波电路和抗干扰设计来实现。
其次是可靠性。
交通灯是城市交通管理的重要设施，因此交通灯控制电路需要具备高可靠性，能够长时间稳定工作，减少故障率和维护成本。
再次是安全性。
交通灯控制电路在设计时需要遵循安全原则，确保交通灯的控制不会产生误操作，保证交通安全。
最后是灵活性。
交通灯控制电路应具备一定的灵活性，能够根据实际需要进行调整和扩展，以适应交通流量的变化和城市的发展。
综上所述，交通灯控制电路设计是一个涉及多个方面的复杂工程，需要根据实际需求和要求进行综合设计。
双色爆闪灯课程设计报告
电路与控制类课程设计报告1 设计要求利用NE555多谐振荡器和CD4017十进制计数器设计一双顺序闪光灯。
使其在脉冲信号的作用下，双色发光二极管的红色管点亮形成得红色流水灯序。
然后双色发光二极管中的蓝色管一次点亮。
形成蓝色光序，在始终脉冲得不断作下，两色管带不断流动，要求发光二极管得流动速率得流动速度可调。
2 总体框图双色顺序闪光灯总体框图（图 1）如图 1所示，需要三大模块2.1 555定时器单稳态触发器（产生脉冲）。
2.2 CD4017十进制计数器/脉冲分配器（提供了快速操作、输入译码选通和无毛刺译码输出）。
2.3 双色LED（根据得到的电平闪亮）。
3 单元电路设计与分析3.1 NE555多谐振荡器（图 2）（图2）电阻R1、R2和电容C1构成定时电路。
定时电容C1上的电压UC作为高触发端TH（6脚）和低触发端TL（2脚）的外触发电压。
放电端D（7脚）接在R1和R2之间。
电压控制端K（5脚）不外接控制电压而接入高频干扰旁路电容C2（0.01uF）。
直接复位端R（4脚）接高电平，使NE555处于非复位状态。
多谐振荡器的放电时间常数分别为tPH≈0.7×（R1+R2）×C1tPL≈0.7×R2×C1振荡周期T和振荡频率f分别为T=tPH+tPL≈0.7×（R1+2R2）×C1f=1/T≈1/[0.7×（R1+2R2）×C1]3.2 CD4017十进制计数器/脉冲分配器CD4017 是5 位Johnson 计数器，具有10 个译码输出端，CP、CR、INH 输入端。
时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。
INH 为低电平时，计数器在时钟上升沿计数；反之，计数功能无效。
CR 为高电平时，计数器清零。
Johnson 计数器，提供了快速操作、2 输入译码选通和无毛刺译码输出。
防锁选通，保证了正确的计数顺序。
报警灯原理图

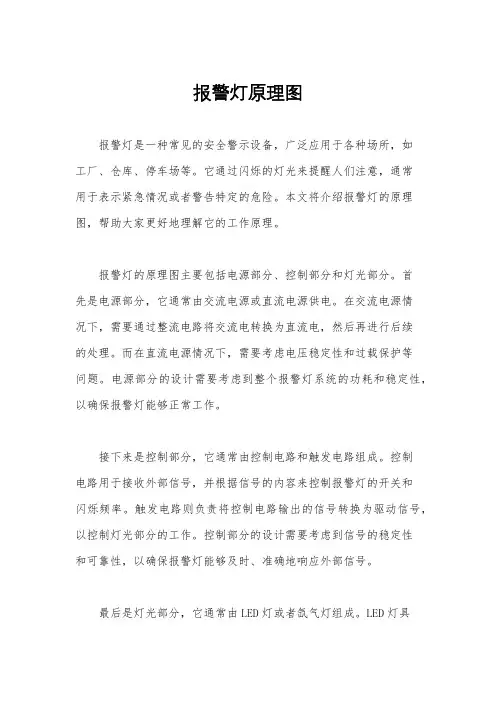

报警灯原理图报警灯是一种常见的安全警示设备，广泛应用于各种场所，如工厂、仓库、停车场等。
它通过闪烁的灯光来提醒人们注意，通常用于表示紧急情况或者警告特定的危险。
本文将介绍报警灯的原理图，帮助大家更好地理解它的工作原理。
报警灯的原理图主要包括电源部分、控制部分和灯光部分。
首先是电源部分，它通常由交流电源或直流电源供电。
在交流电源情况下，需要通过整流电路将交流电转换为直流电，然后再进行后续的处理。
而在直流电源情况下，需要考虑电压稳定性和过载保护等问题。
电源部分的设计需要考虑到整个报警灯系统的功耗和稳定性，以确保报警灯能够正常工作。
接下来是控制部分，它通常由控制电路和触发电路组成。
控制电路用于接收外部信号，并根据信号的内容来控制报警灯的开关和闪烁频率。
触发电路则负责将控制电路输出的信号转换为驱动信号，以控制灯光部分的工作。
控制部分的设计需要考虑到信号的稳定性和可靠性，以确保报警灯能够及时、准确地响应外部信号。
最后是灯光部分，它通常由LED灯或者氙气灯组成。
LED灯具有功耗低、寿命长的特点，逐渐取代了传统的氙气灯。
灯光部分的设计需要考虑到灯珠的功率和亮度，以确保报警灯在不同环境下都能够清晰可见。
此外，还需要考虑到灯光的闪烁频率和模式，以提高报警的效果。
综上所述，报警灯的原理图涉及到电源部分、控制部分和灯光部分。
在设计报警灯的原理图时，需要考虑到整个系统的稳定性、可靠性和功耗等因素，以确保报警灯能够在各种环境下正常工作。
希望本文能够帮助大家更好地理解报警灯的工作原理，为相关领域的工程设计和应用提供参考。
proteus控制led灯闪烁的简单电路及程序
proteus控制led灯闪烁的简单电路及程序LED灯作为电子元件中广泛应用的一种，通过闪烁可以提供一种视觉提示。
在这篇文章中，我们将介绍如何使用Proteus软件设计一个简单的电路，并编写程序控制LED灯的闪烁效果。
本文将分为以下几个部分展开讨论。
1. 硬件设计在Proteus软件中，我们首先需要设计电路图。
请先插入一个微处理器芯片，例如Arduino UNO，然后将LED灯连接到芯片的一个数字引脚上。
确保LED的正极连接到数字引脚，负极连接到芯片的地线上。
为了实现闪烁效果，可以连接一个电阻到LED的负极，然后将另一端连接到芯片的VCC引脚。
2. 软件编程在设计了硬件电路后，我们需要编写控制LED闪烁的程序。
在Proteus软件中，可以使用Arduino IDE来完成这一任务。
以下是一个简单的C代码示例：```cvoid setup() {pinMode(2, OUTPUT); // 选择使用的数字引脚}void loop() {digitalWrite(2, HIGH); // LED灯亮起delay(1000); // 延时1秒digitalWrite(2, LOW); // LED灯熄灭delay(1000); // 延时1秒}```代码中的`setup`函数用于设置程序运行时的初始状态，其中`pinMode`函数用于配置数字引脚为输出模式。
`loop`函数则是程序的主要循环，其中`digitalWrite`函数用于控制LED灯的亮灭状态，`delay`函数用于给LED保持亮灭状态的时间间隔。
3. 仿真验证完成软件编程后，我们需要在Proteus中进行电路仿真验证。
打开Proteus软件，将设计好的电路图和编写好的程序导入到仿真环境中。
然后点击开始仿真按钮，程序将开始运行，并控制LED灯按照设定的时间间隔闪烁。
通过仿真验证，我们可以判断程序的逻辑是否正确，同时可以观察LED灯的正常工作情况。
多谐振荡双闪灯电路原理
多谐振荡双闪灯电路原理多谐振荡双闪灯电路是一种常见的电子电路，它可以产生两个周期不同的交替闪烁信号，常用于汽车灯光、警示灯等场合。
本文将从原理、电路设计和工作过程三个方面来介绍多谐振荡双闪灯电路。
一、原理多谐振荡双闪灯电路的原理基于多谐振荡和多谐振荡器的工作原理。
多谐振荡器是一种能够产生多种频率的振荡信号的电路，其由振荡元件、放大元件和反馈网络组成。
在多谐振荡双闪灯电路中，多谐振荡器的频率决定了灯光闪烁的快慢。
二、电路设计多谐振荡双闪灯电路的设计需要考虑以下几个方面：1. 振荡元件：可以选择电容、电感、晶体管等元件作为振荡元件。
不同的振荡元件具有不同的频率范围和性能特点，需要根据实际需求选择合适的振荡元件。
2. 放大元件：放大元件用于放大振荡信号，常见的有晶体管、场效应管等。
放大元件的选择应考虑功率、频率响应等因素。
3. 反馈网络：反馈网络用于将一部分输出信号反馈到输入端，使电路产生振荡。
反馈网络的设计可以采用电容、电感、电阻等元件组成。
三、工作过程多谐振荡双闪灯电路的工作过程如下：1. 开关接通后，电路开始工作。
多谐振荡器产生的振荡信号经过放大元件放大后，送入反馈网络。
2. 反馈网络将一部分输出信号反馈到输入端，使振荡器继续振荡。
同时，反馈网络也将一部分信号输出到LED灯等负载上。
3. 由于反馈网络的存在，振荡器的频率和幅度会发生变化。
这使得LED灯的亮度和闪烁频率也会变化。
4. 当振荡器的频率达到某个临界值时，LED灯会熄灭。
5. 当振荡器的频率继续变化，LED灯又会重新亮起，形成一个周期。
6. 多谐振荡器会周期性地产生两个频率不同的振荡信号，从而使LED灯交替闪烁。
多谐振荡双闪灯电路的原理简单而有效，可以实现LED灯等负载的交替闪烁。
通过调整振荡元件和反馈网络的参数，可以改变闪烁的频率和亮度，以适应不同的应用场合。
此外，多谐振荡双闪灯电路还可以与其他电路结合，实现更复杂的功能，如音乐闪灯、跳舞灯等。
闪烁警示灯
郑州科技学院《数字电子技术》课程设计题目闪光示警灯学生姓名专业班级电科（4）班学号院（系）电气工程学院指导教师袁玉霞完成时间 2012年 10 月 19日目录1 课程设计的目的 (1)2 课程设计的任务和要求 (2)2.1 设计任务 (2)2.2 设计要求 (2)3 元器件的选择 (3)3.1 闪光灯的类型 (3)3.2 电容的选用 (3)3.3 555定时器 (4)4 设计方案及论证 (4)4.1 提出方案一 (4)4.2 提出方案二 (5)4.3 提出方案三. (5)4.4 设计思路 (6)4.5 方案论证 (7)5 设计原理及功能说明 (9)5.1 电路原理 (9)5.2 功能说明 (10)6 硬件制作与调试 (12)6.1 硬件制作过程 (12)6.2 硬件测试 (13)7 实验过程 (14)8 总结 (15)9 心得体会 (15)参考文献 (17)附录1：总体电路原理图 (18)附录2：元器件清单 (19)1 课程设计的目的随着改革开放的发展，电子电器也得到了飞速的发展。
人们生活水平有很大提高。
各种电器生活用品如：电动自行车、摩托车、汽车等贵重东西也为许多家庭所拥有。
警示灯在我们日常生活中用处非常广泛，例如：警示灯一般用在维护道路安全，通常是用在警车﹑工程车、消防车﹑急救车﹑防范管理车﹑道路维修车﹑牵引车﹑紧急A/S车、机械设备等开发。
然而，这时候，一些不法分子也越来越多。
人们的安全意识还依然很淡薄，导致了许多严重的事故。
因此，为了减少这样的事情发生，人们便发明了示警闪光灯，提示人们道路上注意安全，因此减少了许多不该发生的事故。
但是市场上的示警闪光灯大部分都是用在一些大公司及政府机构上，现在也越来越多的应用到了人们的出行途中。
此次设计就是设置一种闪烁警示灯，主要利用的是多谐振荡器的原理，多谐振荡器又称为无稳态触发器，它没有稳定的输出状态，只有两个暂稳态。
利用NE555定时器的原理，设置一种可以掩延时的警示装置，主555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
三循环闪烁灯电路原理
三循环闪烁灯电路原理引言：闪烁灯是一种常见的电子元件，广泛应用于交通信号灯、警示灯、广告灯等场合。
三循环闪烁灯是一种特殊的闪烁灯电路，它通过三个循环的方式实现灯光的闪烁效果。
本文将介绍三循环闪烁灯电路的原理及其工作原理。
一、电路原理三循环闪烁灯电路由三个循环组成，每个循环包含一个电阻、一个电容和一个LED灯。
其中，电阻用于限制电流，电容用于存储电荷，LED灯用于发光。
电路的工作原理如下：1. 第一个循环：第一个循环的电阻和电容串联，接在电源的正极和负极之间。
当电路通电时，电容开始充电，电流逐渐增大，直到达到电容的充电时间常数。
此时，电容的电压达到最大值，LED灯开始发光。
2. 第二个循环：第一个循环的电容通过一个NPN型晶体管连接到第二个循环。
晶体管的基极接收到第一个循环电容电压的信号后，开始导通，从而使第二个循环的电容开始充电。
与第一个循环类似，当第二个循环的电容电压达到最大值时，第二个LED灯开始发光。
3. 第三个循环：第二个循环的电容通过一个PNP型晶体管连接到第三个循环。
当第二个循环的电容电压达到最大值时，PNP晶体管开始导通，使第三个循环的电容开始充电。
当第三个循环的电容电压达到最大值时，第三个LED灯开始发光。
4. 循环重复：当第三个LED灯发光时，第一个循环的电容电压开始下降，导致第一个LED灯熄灭。
随后，第二个循环的电容电压开始下降，导致第二个LED灯熄灭。
最后，第三个循环的电容电压开始下降，导致第三个LED灯熄灭。
整个循环过程会不断重复，从而实现三个LED灯的闪烁效果。
二、工作原理三循环闪烁灯电路的工作原理是基于电容的充放电过程和晶体管的导通控制。
具体步骤如下：1. 电容充电：当电路通电时，第一个循环的电容开始充电，其电压逐渐增大。
当电容电压达到最大值时，第一个LED灯开始发光。
2. 晶体管导通：第一个循环的电容电压通过晶体管的基极信号传递到第二个循环，使得第二个循环的电容开始充电。
多谐振荡双闪灯电路原理
多谐振荡双闪灯电路原理引言：多谐振荡双闪灯电路是一种常用的电子电路，广泛应用于汽车、摩托车、自行车等车辆的转向灯和警示灯中。
本文将介绍多谐振荡双闪灯电路的原理及工作方式。
一、多谐振荡双闪灯电路的概述多谐振荡双闪灯电路是由多谐振荡器和驱动电路组成的。
多谐振荡器通过改变电容和电阻的数值，可以产生不同频率的振荡信号。
驱动电路则将振荡信号转化为可控制灯光闪烁的信号，从而实现灯光的双闪效果。
二、多谐振荡器的原理多谐振荡器是由电容和电阻组成的RC电路。
当电容和电阻的数值满足一定条件时，电路会出现自激振荡现象。
多谐振荡器可以通过改变电容和电阻的数值来调节振荡频率。
在多谐振荡器中，通过选择合适的电容和电阻数值，可以产生不同频率的振荡信号，从而实现双闪灯的效果。
三、驱动电路的原理驱动电路是多谐振荡器输出信号的处理模块。
它接收多谐振荡器输出的振荡信号，并通过适当的电路设计，将振荡信号转化为可控制灯光闪烁的信号。
通常，驱动电路包括放大器、计时器、触发器等组件。
这些组件的协同工作，使得振荡信号被放大、整形和调制，最终驱动灯光实现双闪效果。
四、多谐振荡双闪灯电路的工作方式多谐振荡双闪灯电路的工作方式如下：1. 多谐振荡器产生不同频率的振荡信号。
2. 振荡信号经过驱动电路的放大、整形和调制处理。
3. 处理后的信号驱动灯光，使其闪烁。
4. 通过改变多谐振荡器的电容和电阻数值，可以调节双闪灯的频率。
五、多谐振荡双闪灯电路的应用多谐振荡双闪灯电路广泛应用于车辆的转向灯和警示灯中。
在汽车、摩托车等车辆的转向灯中，多谐振荡双闪灯电路可以实现快速闪烁的效果，提醒其他车辆和行人注意。
在警示灯中，多谐振荡双闪灯电路可以使灯光以特定频率闪烁，增强警示效果。
六、多谐振荡双闪灯电路的优势多谐振荡双闪灯电路具有以下优势：1. 简单可靠：多谐振荡双闪灯电路的原理简单，电路结构清晰，可靠性高。
2. 节能环保：多谐振荡双闪灯电路采用半导体器件，能耗低，对环境无污染。
闪烁警示灯课程设计
闪烁警示灯课程设计一、课程目标知识目标：1. 学生能理解并掌握闪烁警示灯的基本原理，包括电路组成、工作原理及功能。
2. 学生能了解闪烁警示灯在不同场景中的应用，如交通安全、工程警示等。
3. 学生掌握基本的电子元件知识，如电阻、电容、二极管等，并了解它们在闪烁警示灯中的作用。
技能目标：1. 学生能运用所学知识，设计并搭建简单的闪烁警示灯电路。
2. 学生具备使用基本电子仪器和工具的能力，如万用表、电烙铁等。
3. 学生能通过小组合作，分析问题、解决问题，提高团队协作能力。
情感态度价值观目标：1. 培养学生对电子技术的兴趣和好奇心，激发创新意识。
2. 培养学生关注社会热点问题，如交通安全，提高社会责任感。
3. 培养学生严谨的科学态度，注重实践与理论相结合。
课程性质：本课程为实践性较强的电子技术课程，旨在让学生通过动手实践，掌握电子技术基础知识。
学生特点：五年级学生具备一定的观察力、动手能力和团队协作能力，对新事物充满好奇。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的实践操作能力和创新意识。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容本章节教学内容主要包括以下三个方面：1. 电子元件知识：介绍电阻、电容、二极管等基本电子元件，讲解它们在闪烁警示灯电路中的作用和选型。
教学内容：- 电阻的阻值、功率和种类- 电容的容值、耐压和种类- 二极管的单向导电性、种类及参数2. 闪烁警示灯原理：讲解闪烁警示灯的电路组成、工作原理及功能。
教学内容：- 电路的基本组成- 闪烁警示灯的工作原理- 闪烁频率的控制方法3. 实践操作：引导学生动手搭建闪烁警示灯电路，提高学生的实践操作能力。
教学内容：- 电路图的识读- 电子元件的焊接和安装- 电路调试与故障排除教学安排与进度：- 第一课时：介绍电子元件知识，引导学生认识电阻、电容、二极管等元件。
- 第二课时：讲解闪烁警示灯原理，分析电路组成和工作原理。
报警灯原理
报警灯原理
报警灯，又称警示灯，是一种用于发出警报信号的装置。
它通常被用于警示和
提醒，例如在紧急情况下发出警报信号，或者用作交通指示灯。
报警灯的原理是通过特定的电路和灯具组合来实现的，下面我们来详细了解一下报警灯的原理。
首先，报警灯的原理基于电路的设计。
报警灯通常由电源、控制器和灯具组成。
电源为报警灯提供电能，控制器负责控制报警灯的开关和闪烁频率，灯具则是实际发光的部分。
在正常情况下，电源将电能传输到灯具，灯具发光。
而在需要警示时，控制器会通过特定的信号控制灯具的闪烁，以实现警报信号的发出。
其次，报警灯的原理还涉及到灯具的工作原理。
灯具通常采用LED或者氙气
灯作为光源。
LED灯具的工作原理是通过半导体材料发光，而氙气灯则是通过放
电产生光。
当电能传输到灯具时，LED会发出明亮的光，而氙气灯则会产生明亮
的闪光。
这样，报警灯就能通过灯具发出明显的警报信号。
最后，报警灯的原理还包括控制器的设计。
控制器通常采用微处理器或者集成
电路来实现。
在需要发出警报信号时，控制器会接收特定的信号，并根据预设的程序控制灯具的闪烁频率和模式。
通过精确的控制，报警灯就能发出清晰明显的警报信号，提醒人们注意紧急情况。
综上所述，报警灯的原理是基于电路设计、灯具工作原理和控制器的设计。
通
过这些部分的协同作用，报警灯能够在需要时发出明显的警报信号，起到警示和提醒的作用。
希望通过本文的介绍，读者能够更加深入地了解报警灯的原理，为相关领域的应用提供参考和指导。
报警灯原理图
报警灯原理图报警灯是一种常见的安全警示设备，广泛应用于工业生产、交通运输、建筑物等领域。
它能够通过灯光、声音等方式向人们发出警示信号，提醒他们注意安全。
下面我们将介绍报警灯的原理图及其工作原理。
报警灯的原理图主要包括电源部分、控制部分和灯光部分。
电源部分通常由交流电源或直流电源供电，控制部分包括传感器、控制电路和触发器，灯光部分则包括LED灯、报警灯罩等组件。
在工作时，报警灯首先接收外部传感器的信号，如温度传感器、烟雾传感器、红外线传感器等。
一旦传感器检测到异常情况，会向控制电路发送信号，触发器接收到信号后将控制信号传递给LED灯。
LED灯接收到信号后，开始发出闪烁的警示信号，同时报警灯罩能够起到扩散和集中光线的作用，使警示信号更加明显。
报警灯的工作原理是基于电路的控制和灯光的发光原理。
控制电路通过传感器检测外部环境，一旦发现异常情况就会触发LED灯发出警示信号。
LED灯是一种半导体光源，具有功耗低、寿命长、发光效果好等特点，因此在报警灯中得到了广泛应用。
报警灯的原理图设计需要考虑电路的稳定性、传感器的准确性和LED灯的功耗等因素。
在电源部分，需要保证电源稳定，避免因电压不稳导致设备无法正常工作。
控制部分的传感器需要具有高灵敏度和准确性，能够及时发现异常情况。
LED灯的选用需要考虑功耗和发光效果，以确保报警信号能够在恶劣环境中清晰可见。
总的来说，报警灯的原理图设计涉及到电路、传感器和光电器件等多个方面的知识。
通过合理的设计和选材，可以确保报警灯在各种环境下都能够可靠工作，为人们的生命和财产安全提供保障。
希望本文对报警灯的原理图及工作原理有所帮助，谢谢阅读！。
proteus控制led灯闪烁的简单电路及程序
文章标题：Proteus控制LED灯闪烁的简单电路及程序一、引言Proteus是一款广泛用于电子电路仿真的软件，通过Proteus，我们可以方便地进行电路设计、仿真和调试。
在本文中，我们将探讨如何使用Proteus搭建一个简单的电路，实现对LED灯的闪烁控制，并给出相应的程序设计。
LED灯的闪烁控制是电子电路设计中的常见问题，我们希望通过本文的介绍，能够让大家更好地理解这一问题并掌握解决方法。
二、Proteus控制LED灯闪烁的简单电路设计1. 硬件部分设计在Proteus中搭建一个简单的LED灯闪烁控制电路，首先需要准备以下器件：Arduino开发板、LED灯、220欧姆电阻、面包板等。
具体的电路连接如下：将Arduino的数字引脚13接到LED的正极，将LED的负极接到220欧姆电阻，再将220欧姆电阻的另一端接到Arduino的地端。
在面包板上按照连接关系进行连线。
2. 软件部分设计接下来，我们需要在Proteus中进行程序设计。
首先打开Arduino IDE，编写以下简单的程序：```cvoid setup() {pinMode(13, OUTPUT);}void loop() {digitalWrite(13, HIGH);delay(1000);digitalWrite(13, LOW);delay(1000);}```该程序的作用是让数字引脚13上的LED灯每隔1秒闪烁一次。
接下来将该程序上传到Arduino开发板上，并在Proteus中进行仿真。
三、探讨LED灯闪烁控制的深入理解通过以上的简单电路设计与程序实现，我们实现了对LED灯的闪烁控制。
不过，LED灯的闪烁控制涉及到的知识远不止这些。
从电路设计的角度来看，我们还可以通过PWM控制LED灯的亮度和闪烁频率，实现更丰富的效果。
从程序设计的角度来看，我们还可以通过Arduino的定时器中断等功能，优化LED灯的闪烁控制程序，提高程序的灵活性和可扩展性。
二个三极管闪烁电路
二个三极管闪烁电路二个三极管闪烁电路是一种常见的电子电路，用于实现灯光的闪烁效果。
本文将介绍二个三极管闪烁电路的原理、组成、工作方式以及一些应用场景。
一、原理二个三极管闪烁电路是由三个主要组成部分构成的：电源、三极管和负载。
电源提供电流，三极管起到开关的作用，负载则是连接在三极管上的灯光或其他电子元件。
二、组成二个三极管闪烁电路主要由以下几个元件组成：1. 电源：通常使用直流电源，如电池或适配器，提供所需的电流和电压。
2. 三极管：通常使用NPN型三极管，它具有一个发射极、一个基极和一个集电极。
三极管的基极控制着电流的流动。
3. 负载：可以是灯泡、LED等电子元件，用于显示闪烁效果。
三、工作方式二个三极管闪烁电路的工作方式如下：1. 开始时，电源提供电流，但此时三极管处于关闭状态，电流无法通过。
2. 当控制信号输入到三极管的基极时，三极管变为导通状态，电流开始流动。
3. 电流通过三极管的集电极流向负载，负载开始发光或发出其他效果。
4. 当控制信号停止输入或改变时，三极管变为截止状态，电流停止流动，负载停止发光或发出其他效果。
5. 重复上述过程，使得负载呈现闪烁效果。
四、应用场景二个三极管闪烁电路可以应用于多种场景，如以下几个例子：1. 交通信号灯：交通信号灯通常使用三极管闪烁电路，通过控制信号的输入和停止，实现红绿灯的闪烁效果。
2. 警示灯：警示灯需要具备醒目的闪烁效果，二个三极管闪烁电路可以实现这一要求。
3. 舞台灯光：在演出或表演中，舞台灯光常常需要闪烁效果以吸引观众的注意力，二个三极管闪烁电路可以帮助实现这种效果。
4. 建筑物装饰：在夜晚，建筑物的装饰灯光可以通过二个三极管闪烁电路实现多样化的闪烁效果，增加夜景的美感。
五、总结二个三极管闪烁电路是一种常见的电子电路，通过控制三极管的导通和截止状态，实现负载的闪烁效果。
它由电源、三极管和负载组成，可应用于交通信号灯、警示灯、舞台灯光和建筑物装饰等场景。
闪烁电路原理
闪烁电路原理
闪烁电路是一种控制LED灯闪烁的电路。
它通常由一个或多
个晶体管、电容器和电阻器组成。
该电路的原理是利用晶体管的开关特性和电容器的充放电过程来控制LED灯的亮灭。
闪烁电路的工作原理如下：当电路中的电源打开时，电容器开始充电。
在电容器充电过程中，电流通过LED灯，使其处于
亮状态。
当电容器充满电后，电容器开始放电，导致电灯熄灭。
然后，电容器再次开始充电，以循环触发LED灯的闪烁效果。
闪烁电路中的电阻器起到控制电流流动的作用，确保LED灯
不会受到过大的电流损坏。
在电路设计中，需要根据LED的
额定电流来选择合适的电阻值。
闪烁电路可以通过改变电容器的充放电时间来控制LED灯的
闪烁频率。
即通过调整充电电流大小或电容器容量，可以更改LED灯闪烁的速度。
总结起来，闪烁电路利用晶体管的开关特性和电容器的充放电过程，来控制LED灯的亮灭，从而实现闪烁效果。
该电路可
以通过调整电容器的充放电时间来改变闪烁频率。
2016大众迈特威(进口)电路图车顶闪烁警示灯
W7 - 连接（右侧转向信号灯），在后部导线束中
*
- 见大灯所适用的电路图
*2
- 仅用于不带电气接口的汽车
SC47 - 保险丝架 C 上的保险丝 47
T10c - 10 芯插头连接, 黄色, 发动机舱电控箱内
T14 - 14 芯插头连接, 黑色, 信号喇叭附近，双音喇叭
T17f - 17 芯插头连接, 棕色, 驾驶员座椅下方
T17n - 17 芯插头连接, 浅绿色, 驾驶员座椅下方
T41 - 41 芯插头连接, 灰色
T73a - 73 芯插头连接, 黑色
T73b - 73 芯插头连接, 白色
86
- 接地连接 1，在后部导线束中
87
- 接地连接 2，在后部导线束中
654 - 右侧 D 柱上的接地点
B152 - 连接（左侧转向信号灯），在车内导线束中
B153 - 连接（右侧转向信号灯），在车内导线束中
W6 - 连接（左侧转向信号灯），在后部导线束中
E3 - 闪烁报警灯开关
E595 - 转向柱组合开关
J519 - 车载电网控制单元
M5 - 左前转向信号灯灯泡
M6 - 左后转向信号灯灯泡
M7 - 右前转向信号灯灯泡
M8 - 右后转向信号灯灯泡
M18 - 左侧侧面转向信号灯灯泡
M19 - 右侧侧面转向信号灯灯泡
M23 - 左侧车顶转向信号灯灯泡
M24 - 右侧车顶转向信号灯灯泡
T10c
T17f
M7
/10
/15
0.5 sw/gn
1.0 sw/gn
T41
T41
/34
/32
L
R
3
E595
道路施工警示灯控制电路
道路施工警示灯控制电路道路施工警示灯控制电路是一种用于控制道路施工警示灯系统的电子设备，它能够有效地管理和控制道路施工现场的警示灯，确保施工现场的安全和交通通畅。
在这篇文章中，我们将介绍道路施工警示灯控制电路的原理、设计要点和实际应用，希望能帮助读者更好地了解和应用这一技术。
一、道路施工警示灯控制电路的原理道路施工警示灯控制电路主要由微控制器、驱动电路、信号输入电路和灯具组成。
其工作原理是通过信号输入电路对施工现场的情况进行感知，然后通过驱动电路对警示灯进行控制。
当施工现场需要警示时，信号输入电路会发送相应的信号给微控制器，微控制器根据接收到的信号进行判断，并通过驱动电路控制警示灯的亮灭和闪烁，从而实现对施工现场的警示。
二、道路施工警示灯控制电路的设计要点1. 稳定性和可靠性：道路施工警示灯控制电路需要保证在各种环境条件下都能够稳定可靠地工作，因此在设计时需要考虑电路的稳定性和抗干扰能力。
2. 灵活性：道路施工警示灯控制电路需要能够根据施工现场的实际情况进行灵活的控制，因此在设计时需要考虑信号输入的灵活性和微控制器的逻辑处理能力。
3. 节能环保：道路施工警示灯控制电路需要在保证警示效果的前提下尽量减少能耗和环境污染，因此在设计时需要考虑灯具的选型和控制策略。
三、道路施工警示灯控制电路的实际应用道路施工警示灯控制电路可以广泛应用于各类道路施工现场，如道路修复、桥梁施工、隧道施工等。
它能够有效地提高施工现场的安全性，减少交通事故的发生，保障道路畅通。
道路施工警示灯控制电路还可以与监控系统、警报系统等其他设备结合使用，形成一个完整的道路安全管理系统，为道路交通安全提供全方位的保障。
道路施工警示灯控制电路
道路施工警示灯控制电路【摘要】摘要：本文主要介绍了道路施工警示灯控制电路的设计原理、所需元器件、电路图示、实际应用场景和性能测试结果。
通过对该电路的研究，可以更好地控制道路施工警示灯的亮灭情况，提高施工现场的安全性和效率。
在总结中指出该电路的优势，展望了未来的发展方向，并提出了改善建议，为道路施工警示灯控制电路的进一步研究和应用提供了重要参考。
【关键词】1. 引言1.1 概述【道路施工警示灯控制电路】道路施工警示灯控制电路是一种用于道路施工现场的安全警示设备，通过控制灯光的亮灭来提醒过往车辆注意减速慢行，以确保施工现场和道路交通的安全顺畅。
该控制电路是一种基于微控制器的智能控制系统，能够根据特定的条件和参数实现灯光的自动控制，具有灵活性高、响应速度快、易于维护等特点。
道路施工警示灯控制电路的设计主要考虑到施工现场的特殊环境和需求，通过对道路交通规则和安全标准的分析和考虑，结合现代电子技术和通信技术，实现了灯光的远程控制和监测，提高了施工现场的安全性和效率。
本文将详细介绍道路施工警示灯控制电路的设计原理、所需元器件、电路图示、实际应用场景和性能测试结果，旨在为道路施工安全提供一种更加智能和可靠的解决方案。
希望通过本文的研究和探讨，能够为道路交通安全和施工管理领域的进一步发展和应用提供有益的参考和支持。
1.2 研究背景道路施工警示灯控制电路的研究背景主要包括以下几个方面：随着城市建设和道路交通的快速发展，道路施工和维护工作也变得愈发频繁和复杂。
在进行道路施工和维护时，为了确保施工人员和过往车辆的安全，需要在施工现场设置警示灯来提醒驾驶员减速慢行。
研究开发一种高效可靠的道路施工警示灯控制电路显得至关重要。
现有的道路施工警示灯控制电路存在一些问题，比如灯光亮度不够、灯光闪烁频率不合适、对环境光线敏感等，不能满足实际施工需要。
有必要对道路施工警示灯控制电路进行改进和优化，以提高其性能和稳定性。
随着新技术的不断发展，如智能交通系统、物联网技术等的运用，对道路施工警示灯控制电路也提出了新的需求和挑战。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东北石油大学课程设计2015年3月13日东北石油大学课程设计任务书课程光电检测技术题目闪烁警示灯电路的设计专业电子科学与技术姓名学号主要内容：应用Y976报警专用集成电路，光敏电阻等电子原器件，设计一当夜幕来临时，它能驱动红色警示灯闪闪发光，以起到告警指示作用。
基本要求：1）研究Y976报警专用集成电路，光敏电阻的功能特性。
2）设计闪烁警示灯电路的功能框图。
3）设计光电检测电路、音频电路、信号控制电路4）设计5伏直流电源电路。
5）调试安装。
6）完成课程设计总结报告。
主要参考资料：1）陈有卿编著. 新颖集成电路制作精选[M].人民邮电出版社, 2005.4.2) 陈振官，陈宏威等编著.光电子电路制作实例[M]. 2006.4.3) 黄继昌等编著.检测专用集成电路及应用[M]. 2006.10.完成期限 2015.3.9～2015.3.13指导教师专业负责人2015年3月6日第1章概述随着改革开放的发展，电子电器也得到了飞速的发展。
人们生活水平有很大提高。
各种电器生活用品如：电动自行车、摩托车、汽车等贵重东西也为许多家庭所拥有。
警示灯在我们日常生活中用处非常广泛，例如：警示灯一般用在维护道路安全，通常是用在警车﹑工程车、消防车﹑急救车﹑防范管理车﹑道路维修车﹑牵引车﹑紧急A/S车、机械设备等开发。
然而，这时候，一些不法分子也越来越多。
人们的安全意识还依然很淡薄，导致了许多严重的事故。
因此，为了减少这样的事情发生，人们便发明了示警闪光灯，提示人们道路上注意安全，因此减少了许多不该发生的事故。
随着科技的进步闪烁警示灯也将更加广泛的应用与推广。
1.1 闪烁警示灯的介绍、意义和作用在我们日常生活中和工农业生产中，有好多情况下需要安装警示灯或标志灯以提醒人们注意。
例如道路施工时，需在施工现场挂上红色安全警示灯以确保行人和行车的安全。
高层建筑物的顶端按有关的规定必须设置红色警示灯以确保飞机安全飞行。
为引起大家注意，在一般情况下，多采用红色的警示灯且最好能发出闪烁光。
但有时后在某些情况下又不需要其工作比如某些大型的器物，白天很明显，只需在夜间提醒人们注意。
光源采用φ10mm四元素超高亮度发光二极管（LED），使用寿命≥10万小时；发光二极管角度在25－30°时光源饱满，使可视角度范围扩大；太阳能黄闪灯均采用单晶硅太阳能供电，蓄电池功率15W，电池充满电，可连续工作170个小时；所含LED的管粒为120粒，增加使用寿命和发光亮度，有较强的视觉冲击感，提醒司机、行人注意前方有危险；透光镜片的外表面采用倾斜面设计，能防止透光镜片积累灰尘；外观为LED光源所设计，结构为超薄化，灯具厚度（φ400mm透光面的灯具为150mm）；外壳采用聚碳酸酯（PC）材料一次注塑成型，密封采用硅橡胶密封件，防尘、防水、阻燃、抗老化，灯具外壳使用寿命≥10年。
一般情况下，警示灯是按车种和用处可以提供多样的长度的产品的，有灯罩组合的构造，需要时一边方向的灯罩可以组合复合颜色。
此外，还可以根据光源形式的不同，分为：1灯泡转灯；2 LED闪光；3 氙气灯管频闪，其中LED闪光形式的是灯泡转灯形式的升级版，使用寿命更长，更节能，更低热！由于人们越来越重视警示灯的作用，对它工作原理的掌握也变的越来越重要，所以本文主要介绍闪烁警示灯的主要原理，它的主要组成的部件的原理。
第2章闪烁警示灯电路工作原理2.1 电路工作原理电路主要采用新颖报警集成电路Y976和光敏电阻器RG等元器件组成。
2.1.1 新颖报警集成电路Y976Y976是采片j标准8脚双列塑料封装的CMOS报警集成电路，各管脚引线功能示意见图2.1：1脚为输出端OUT，不需外接功放三极管就可直接驱动扬声器发声；2脚与3脚为告警模式选择端，可按地或悬空处理，以获得不同的报警声响；4脚为地端Vss；5脚为功能控制输入端，当接逻辑低电平时，电路不工作，接逻辑高电平时，电路方能正常工作；6、7脚为外接振荡电阻端；8脚为电源正端VDD。
本警示灯主要利用其输出端OUT去直接驱动可控硅工作，井利用其5脚与光敏电阻器RG等来构成光控电路。
图2.1 Y976集成电路2.1.2 光敏电阻器光敏电阻器又称光导管，特性是在特定光的照射下，其阻值迅速减小，可用于检测可见光。
光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；入射光强，电阻减小，入射光弱，电阻增大。
光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。
通常，光敏电阻器都制成薄片结构，以便吸收更多的光能。
当它受到光的照射时，半导体片（光敏层）内就激发出电子—空穴对，参与导电，使电路中电流增强。
光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器。
主要用于光的测量、光的控制、和光电转换。
如图2.2：光敏电阻器都制成薄片结构，以便能够吸收更多的光能。
该类电阻器的特点是入射光越强，电阻值就越小，入射光越弱，电阻值就越大。
如声控灯中采用了光敏电阻器作为白天控制灯光的装置。
特性：光敏电阻器是利用半导体光电导效应制成的一种特殊电阻器，对光线十分敏感，它的电阻值能随着外界光照强弱（明暗）变化而变化。
它在无光照射时，呈高阻状态；当有光照射时，其电阻值迅速减小。
图2.2 光敏电阻器2.2电路整体框图闪烁报警等电路整体框图如图2.3所示，主要由电源电路、超低频振荡器、光控电路、调光控制电路组成。
图2.3 电路整体框图2.3 元器件的选择Rl-R4和R6、R7选用1/4W的金属膜电阻器或碳膜电阻器;R5选用1/2W的金属膜电阻器。
电源电路超低频振荡器光控电路调光控制电路Cl选用耐压值为630V的涤纶电容器或CBB无感电容器;C2-C4均选用耐压值为16V的铝电解电容器。
VDl-VD5均选用1N4007型硅整流二极管。
Vl选用3DU系列的光敏晶体管;V2选用S9013型硅NPN晶体管。
VS选用1N4742(1W、l2V)型硅稳压二极管。
VT选用TLC336A型 (HL为lOOW时)双向晶呵管，若HL的功率增大,则VT的电流容量也应相应增大。
IC选用NE555或CD7555型时基集成电路。
VLC选用MOC302O或MOC302l、MOC3041等型号的光耦合器。
第3章电路设计及工作原理3.1 闪烁警示灯的设计3.1.1 电源电路电路设计电源电路由降压电容器Cl、电阻器R5、整流二极管VDl-VD4、滤波电容器C2和稳压二极管VS组成。
图3.1 电源电路3.1.2超低频振荡器设计超低频振荡器由时基集成电路IC（Y496）和电阻器Rl、R2、电容器C3等组成。
图3.2 超低频振荡器3.1.3光控电路电路设计光控电路由光敏晶体管Vl、晶体管V2、电阻器R3、R4和IC（Y976）内电路组成。
图3.3 光控电路电路3.1.4调光控制电路设计调光控制电路由二极管VD5、电容器C4、光电穗合器VLC、电阻器R6、R7、双向晶闸管VT和警示灯HL组成。
图3.4 调光控制电路3.2 整体电路图图3.5 电路图交流220V电压经Cl降压、VDl-VD4整流、C2滤波及VS稳压后，产生l2V直流电压，供给超低频振荡器电路。
超低频振荡器电路振荡工作后，从lC的3脚输出IHz左右的超低频方波信号。
当IC的3脚输出的方波信号为正脉冲时，VD5导通，VLC内部的发光二极管发光，光控晶闸管导通，并触发双向晶闸管VT导通，警示灯HL点亮。
当lC的3脚输出的方波信号变为负脉冲时，VD5截止，电容器C4上充得的电压经R6对VLC内部的发光二极管放电，使其发光由强变弱，光控晶闸管和双向晶闸管VT的导通量也由大变小，警示灯HL由亮变暗。
当HL尚未熄灭时，超低频振荡器下一个周期的正半波信号又到来，使VD5导通，HL又由暗变亮。
如此循环往复，警示灯HL工作在 "亮+暗+亮+暗"的闪烁状态。
在白天，Vl受光照射而呈低阻状态，使V2导通，IC因4脚变为低电平 (0.7V左石)而不工作，3脚元输出，VLC和VT均截止，HL不亮。
夜晚，Vl呈高阻状态，V2截止，IC正常工作。
调整电阻器R2的阻值，可改变超低频振荡器的工作频率，从而改变警示灯HL的闪光频率。
适当改变电容器C4的电容量，使HL在VD5截止后不致过暗，又要有明显的闪烁感。
第4章电路安装与调试4.1 电路焊接的注意事项在连接电路的过程中要注意各个点的相互关系，各个引脚的位置，以免连错。
在焊接的过程中还要注意焊点的质量，避免过焊和稀焊的现象出现。
另外，在连接光电跟踪传感接收头电路时应注意电阻间的关系以及两个晶体管之间的关系，要尽量选的对称，否则将会对实验结果造成影响。
在连接好电路后，要先进行检查，确认无误后再接通电源，以免烧坏元件。
在进行试验的过程中要防止外界光源的干扰影响试验效果。
4.2安装调试在实验条件下，对电路进行性能测试，所得结果基本符合实验要求。
在性能上也有所改进，然而仍然存在不足。
在具体调试过程中应注意操作，严格按实验流程进行，以免对结果产生误差或者破坏试验，烧坏元件调节电位器RP1可以改变电路的光控灵敏度，在需要告警的光照度下，H闪烁发光。
调节电位器RP2的阻值，改变集成块输出脉冲的频率，即改变警示灯的闪烁频率。
第5章结论经过反复调试后实训基本达到了预期效果，虽然在时间上没有要求那么精确（亮0.2s，熄0.2s，再亮0.2s，之后熄1.5s）,但我觉得此次实训还是成功的。
按要求完成了设计而且基本功能都实现了。
本次实训安排了六个教学日的时间，还未接到具体实训内容的时候，感觉要六日的时间那么实训具体内容可能会很难，但实际并没有那么可怕，在自己的独立思考和老师的指导下，我用三个周的时间就完成了电路的设计与调试工作。
通过本次实训我有以三点体会：一是要学会深刻分析对象，你要做什么，通过仔细深刻的分析题目及要求，找到切入点，然后才好下手。
就我这次设计而言，闪光警灯，要求LED灯闪烁，那么怎样LED灯才会闪烁呢？在它的正向两端加上大于0.7v的有一点规律的电压或脉冲就可实现了。
按具体要求选用设计；二是要会独立思考问题，在刚拿到题目的时候我首先并没有去思考这个课题应该怎么做，而是去向同学询问以前谁做过这个课题，导致耽搁了我三天的时间还一无所获，后来我改正了这一错误观念，独立思考，查阅资料，向同学老师请教，最终完成了设计方案；三是要胆大心细，这里我所说的胆大并非指胡搞乱搞，而是以理论为依据，大胆创新、思维活跃。
心细要求的是要注意细节问题，有时候一个细节问题就会决定设计的成败，我此次前后设计的两个电路虽然在理论上都是可行的，但在实际中就会导致两种不同的结果，成功或是失败，这根源就在于我不够胆大、不够心细，后在胡老师的指导下，改进创新才达到了预期的效果。
