灌注桩施工工艺全过程
钻孔灌注桩施工工艺流程

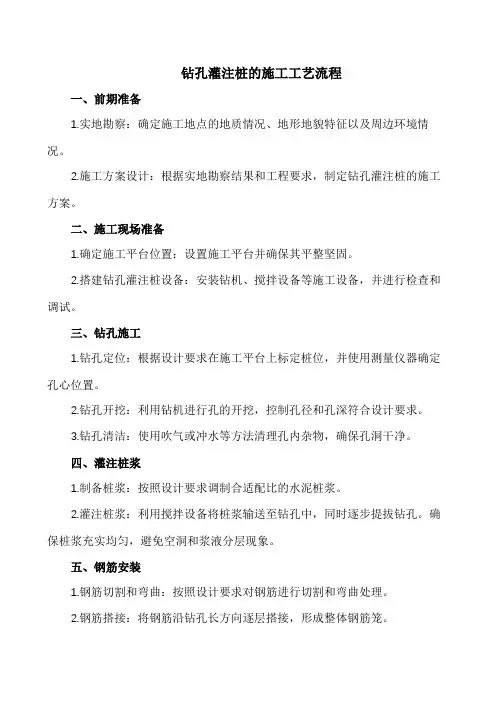

钻孔灌注桩的施工工艺流程
一、前期准备
1.实地勘察：确定施工地点的地质情况、地形地貌特征以及周边环境情况。
2.施工方案设计：根据实地勘察结果和工程要求，制定钻孔灌注桩的施工方案。
二、施工现场准备
1.确定施工平台位置：设置施工平台并确保其平整坚固。
2.搭建钻孔灌注桩设备：安装钻机、搅拌设备等施工设备，并进行检查和调试。
三、钻孔施工
1.钻孔定位：根据设计要求在施工平台上标定桩位，并使用测量仪器确定孔心位置。
2.钻孔开挖：利用钻机进行孔的开挖，控制孔径和孔深符合设计要求。
3.钻孔清洁：使用吹气或冲水等方法清理孔内杂物，确保孔洞干净。
四、灌注桩浆
1.制备桩浆：按照设计要求调制合适配比的水泥桩浆。
2.灌注桩浆：利用搅拌设备将桩浆输送至钻孔中，同时逐步提拔钻孔。
确保桩浆充实均匀，避免空洞和浆液分层现象。
五、钢筋安装
1.钢筋切割和弯曲：按照设计要求对钢筋进行切割和弯曲处理。
2.钢筋搭接：将钢筋沿钻孔长方向逐层搭接，形成整体钢筋笼。
3.固定钢筋：将钢筋笼正确定位并用绑扎线绑扎，确保钢筋笼的稳固性和垂直度。
六、收尾工作
1.清理现场：清除施工现场的杂物和垃圾，保持施工现场整洁。
2.完善桩顶处理：对灌注桩桩顶进行修整，确保桩顶高程和平整度符合设计标准。
七、验收阶段
1.进行质量验收：对灌注桩的质量进行验收，包括桩身垂直度、桩顶平整度、灌注桩强度等方面。
2.编制施工记录：记录整个施工过程的关键数据和质量指标，作为后续工程的参考依据。
混凝土灌注桩施工工艺流程
混凝土灌注桩施工工艺流程一、前期准备1.安全准备：施工现场设置安全警示标志和围栏，确保施工安全。
2.施工人员准备：组织施工人员进行施工前的技术培训，了解工艺要求和安全措施。
二、标定桩位1.建立坐标轴线：根据设计图纸确定桩位和间距，使用坐标轴线将桩位确定到现场，并进行标记。
三、试验桩施工1.安装钻机：根据设计要求，选择合适的钻机，并对钻机进行预安装、调试和检查。
2.钻孔施工：在试验桩桩位上进行钻孔施工，根据设计要求控制钻孔的深度和直径。
3.检测孔底土质:按照设计要求，对钻孔孔底进行取样和检测，获取土壤性质和地质信息。
四、灌注桩施工1.桩机调整：根据设计要求，选择合适的桩机进行灌注桩施工，对桩机进行预安装、调试和检查。
2.模板安装：按照设计要求，在试验桩孔口上进行模板安装，确保模板的垂直度和水平度。
3.钢筋布置：按照设计要求，在模板内部进行钢筋布置，并进行钢筋连接和固定。
4.混凝土浇筑：按照设计要求，在模板内进行混凝土的浇筑，确保混凝土的均匀分布。
5.养护处理：在混凝土浇筑完成后，对灌注桩进行养护处理，确保混凝土的强度和稳定性。
五、检测验收1.灌注桩检测：根据设计要求，在灌注桩完全养护后进行桩身的质量检测，包括桩身的强度和稳定性等方面。
2.检测记录和验收：根据检测结果进行记录和整理，进行验收。
六、桩帽施工1.桩帽测量：根据设计要求，进行灌注桩的桩帽测量，确定桩帽的尺寸和形状。
2.桩帽模板安装：根据测量结果，进行桩帽模板的安装，确保模板的垂直度和水平度。
3.混凝土浇筑：按照设计要求，在桩帽模板内进行混凝土的浇筑，确保混凝土的均匀分布。
4.养护处理：在混凝土浇筑完成后，对桩帽进行养护处理，确保混凝土的强度和稳定性。
七、清理整理1.施工现场清理：清理施工现场，保持施工现场的整洁和安全。
2.工具设备整理：清理和整理施工所使用的工具设备，确保工具设备的正常使用和存放。
以上是混凝土灌注桩施工的基本工艺流程，根据实际情况可能有所不同，需要根据具体的工程要求进行调整和优化。
钻孔桩灌注桩施工工艺流程
钻孔桩灌注桩施工工艺流程
一、工具准备
1. 根据地形条件和设计图纸选定各桩位的位置。
2. 准备液态混凝土机、振动棒、液面测量器、灌注管等工程施工所需工具设备。
二、开挖钻孔
3. 根据设计需求指定各桩位的直径大小,利用专业的钻机在指定位置钻掘垂直的圆形钻孔。
4. 挖掘工作要求钻孔口径与设计一致,钻孔深度按设计标定。
三、安装灌注管
5. 将预制好的灌注管装入钻孔内,管口应保持在钻孔底部或稍高位置。
6. 灌注管周围回填砂石,填充后的材料级应足以保证灌注管的稳定性。
四、混凝土灌注
7. 将预混好的液态混凝土由灌注管灌入钻孔内。
8. 混凝土灌入过程中持续振动,保证混凝土充分排出气泡。
9. 根据液面计量混凝土的使用量,灌注至达到设计埋深位置为止。
10. 灌注结束后将灌注管拔出。
如有剩余混凝土,用水清理现场。
五、养护
11. 灌注结束后对桩进行保护以防水分蒸发过快。
12. 按规定时间对混凝土进行养护,竣工检测并存档完工。
灌注桩施工工艺流程
灌注桩施工工艺流程灌注桩是一种常用的基础工程方法，广泛应用于建筑、桥梁、码头等工程中。
其施工工艺流程十分重要，下面将详细介绍灌注桩的施工工艺流程。
1. 前期准备。
在进行灌注桩施工前，首先需要进行前期准备工作。
包括确定施工现场、清理现场杂物、搭建施工场地围护等工作。
同时，还需要对施工所需的设备和材料进行检查，确保施工所需的一切条件都已准备就绪。
2. 钻孔。
接下来是进行钻孔工作。
根据设计要求，确定钻孔的位置和深度，并使用钻孔设备进行钻孔作业。
在进行钻孔时，需要根据地质勘察报告进行钻孔记录，及时发现地层变化，保证钻孔的准确性和稳定性。
3. 等混凝土。
钻孔完成后，需要进行等混凝土工作。
在灌注桩的钻孔中，需要通过输送管将混凝土均匀地灌注到钻孔中，确保灌注桩的质量和稳定性。
在灌注过程中，需要注意混凝土的配合比和搅拌均匀度，保证混凝土的质量。
4. 钻孔取管。
等混凝土完成后，需要进行钻孔取管工作。
通过取管设备将钻孔中的取土管取出，同时保证取土管内的混凝土不会塌陷。
取管过程中需要注意操作技术，避免取土管损坏或混凝土流失。
5. 钢筋笼安装。
钻孔取管完成后，需要进行钢筋笼安装工作。
根据设计要求，将预先制作好的钢筋笼放入钻孔中，并通过吊装设备将钢筋笼沉入混凝土中。
在安装钢筋笼时，需要保证钢筋笼的位置和稳定性，确保灌注桩的承载能力。
6. 灌注桩成型。
最后是灌注桩的成型工作。
在完成钢筋笼安装后，通过输送管将混凝土灌注到钻孔中，直至灌注桩顶部。
在灌注过程中，需要控制灌注速度和压力，确保灌注桩的密实性和质量。
完成灌注后，需要对灌注桩进行养护，保证混凝土的强度和稳定性。
以上就是灌注桩施工工艺流程的详细介绍。
通过严格按照工艺流程进行施工，可以保证灌注桩的质量和稳定性，确保工程的安全和可靠性。
希望本文对您有所帮助。

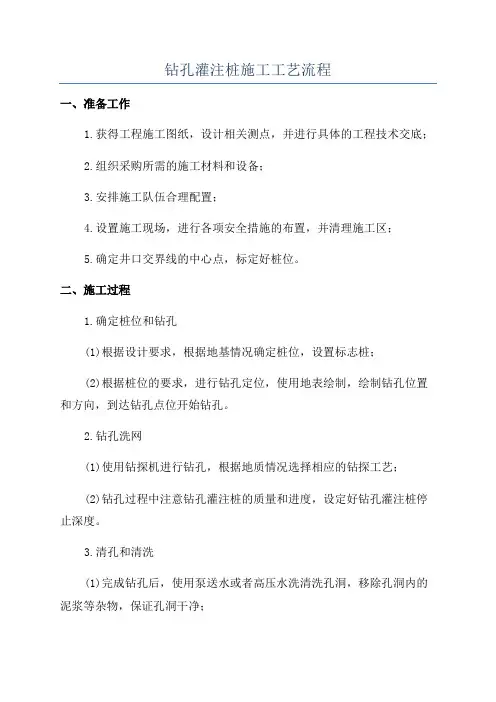

钻孔灌注桩施工工艺流程
钻孔灌注桩施工工艺流程一、准备工作1.获得工程施工图纸，设计相关测点，并进行具体的工程技术交底；2.组织采购所需的施工材料和设备；3.安排施工队伍合理配置；4.设置施工现场，进行各项安全措施的布置，并清理施工区；5.确定井口交界线的中心点，标定好桩位。
二、施工过程1.确定桩位和钻孔(1)根据设计要求，根据地基情况确定桩位，设置标志桩；(2)根据桩位的要求，进行钻孔定位，使用地表绘制，绘制钻孔位置和方向，到达钻孔点位开始钻孔。
2.钻孔洗网(1)使用钻探机进行钻孔，根据地质情况选择相应的钻探工艺；(2)钻孔过程中注意钻孔灌注桩的质量和进度，设定好钻孔灌注桩停止深度。
3.清孔和清洗(1)完成钻孔后，使用泵送水或者高压水洗清洗孔洞，移除孔洞内的泥浆等杂物，保证孔洞干净；(2)经过清洗后的孔洞按设计要求达到灌注深度。
4.灌注注浆(1)确定注浆方式，可以选择顶注或者底注两种方式，根据具体情况进行选择；(2)将注浆泵接入孔洞，开始注浆，将注浆管沿孔洞轴向缓慢提拔，保证注浆期间不出现空隙；(3)根据设计要求，掌握好注浆量，注意泥层和砾石层之间的注浆比例。
5.锤击桩筒(1)在桩筒系统中安装锤头和工作法杆；(2)根据设计要求，锤击桩筒，使其沉入地基中。
6.桩身加固(1)在灌浆区域上部，我们可以根据设计要求加固；(2)灌注位于孔底和桩身周围的注浆料，将孔底灌浆和桩体周围的灌浆连接在一起；(3)在桩身顶部加固，确保灌注混凝土能够与桩身紧密结合。
7.时间控制(1)灌浆浓度、注浆量和灌浆速度都要根据具体情况进行控制；(2)应根据注浆固化时间及孔隙比例等因素，恰当控制施工进度。
8.验收和质量检测(1)施工完成后，进行验收和质量检测，以确保施工质量符合设计要求；(2)对孔洞、注浆等进行检查，对存在问题进行整改和修复。
以上就是钻孔灌注桩施工工艺流程的详细介绍，每个环节都十分重要，需要严格按照工艺要求进行操作，以确保施工质量和工程安全。
灌注桩施工工艺流程
灌注桩施工工艺流程灌注桩是一种常用的桩基施工方式，广泛应用于建筑工程中。
下面是灌注桩施工的工艺流程。
一、设计和准备工作1. 桩基设计：根据工程要求和现场条件，确定桩基的数量、直径和深度等参数。
2. 桩基布置：根据设计要求，在施工现场标定桩基的位置和间距。
3. 施工方案：制定施工方案，包括施工工艺流程和安全措施等。
二、桩孔开挖1. 挖孔机械：选择合适的挖孔机械，如挖土机、大型钻机等。
2. 开挖桩孔：按照设计要求，使用挖孔机械将桩孔逐层逐节地进行开挖。
3. 清理桩孔：清理桩孔内的杂物和泥浆，确保桩孔的清洁度。
三、桩基钢筋制作和安装1. 钢筋制作：根据设计要求，制作符合规范要求的钢筋笼。
2. 钢筋安装：将制作好的钢筋笼放入桩孔中，并按照设计要求进行精确定位。
四、灌注混凝土1. 混凝土搅拌站：选择合适的搅拌站，生产符合要求的混凝土。
2. 混凝土输送：使用泵车将混凝土输送到施工现场。
3. 灌注混凝土：将混凝土从泵车中倒入桩孔中，注意控制浇筑速度和浇筑高度，确保混凝土的整体性和质量。
五、桩顶处理1. 混凝土加固：在灌注混凝土后，对桩顶进行补充加固，提高桩顶的强度和稳定性。
2. 桩顶修整：对桩顶进行修整，使其符合设计要求的水平度和平整度。
六、验收和记录1. 桩基验收：对灌注桩进行验收，检查桩基的质量和施工质量是否符合规范。
2. 施工记录：记录施工过程中的数据和关键节点，作为施工质量的依据和档案保存。
总结：灌注桩施工工艺流程包括设计和准备工作、桩孔开挖、桩基钢筋制作和安装、灌注混凝土、桩顶处理、验收和记录等环节。
只有每个环节都按照规范进行操作，才能保证灌注桩的质量和稳定性。
灌注桩施工工艺流程灌注桩施工工艺流程中的五大关键步骤
灌注桩施工工艺流程灌注桩施工工艺流程中的五大关键步骤灌注桩施工工艺流程是一项重要的土木工程技术，它用于增强土壤的承载能力和改善地基的稳定性。
在进行灌注桩施工时，需要依次完成五大关键步骤，包括桩基准备、钢筋制作、灌注桩钻孔、灌注桩灌浆和振捣、灌注桩钢筋搭设。
下面将分别介绍每个步骤的具体操作流程。
一、桩基准备1. 清理基坑：清除基坑内的杂物、水泥砂浆等。
2. 设置导管：根据设计要求，在基坑内设置导管，用于钻孔和注浆。
3. 确定桩位：按设计要求确定桩位，并采取标线等方式标出桩位。
4. 安装导向装置：根据需要安装导向装置，以确保钻孔和灌浆的准确性。
二、钢筋制作1. 钢筋加工：根据设计要求，利用钢筋加工设备对钢筋进行切割、折弯和焊接等加工。
2. 查验钢筋：对加工好的钢筋进行质量检查，确保符合要求。
三、灌注桩钻孔1. 配置钻机：根据施工需要，选择适当的钻机，并安装好钻具和其他必要的设备。
2. 钻孔操作：根据设计要求进行钻孔，控制钻孔直径、深度和水平度等参数。
3. 钻孔检查：对钻孔进行检查，确保钻孔质量符合要求。
四、灌注桩灌浆和振捣1. 准备灌浆材料：根据设计要求，配制适当的灌浆材料。
2. 灌浆操作：利用泵车等设备将灌浆材料注入钻孔，并逐层振捣，以确保灌浆均匀和密实。
3. 控制注浆时间：控制灌浆时间和速度，使灌浆材料完全填充钻孔。
五、灌注桩钢筋搭设1. 钢筋布置：根据设计要求，在灌浆完成前将钢筋搭设到位。
2. 钢筋连接：采用焊接、绑扎或套筒连接等方式对钢筋进行连接。
3. 灌浆后处理：对灌注桩的灌浆部分进行养护和保护。
以上就是灌注桩施工工艺流程中的五大关键步骤，每个步骤都需要严格按照相关规范和要求操作，以确保施工的质量和安全性。
在实施灌注桩施工时，施工人员应具备专业知识和技能，并严格按照设计要求进行操作，以确保工程的顺利进行和有效完成。
灌注桩施工的细节和注意事项还需根据具体情况进行调整和补充，以满足工程的实际需求。
灌注桩施工流程详解
泥浆护壁成孔灌注桩泥浆护壁成孔是利用泥浆保护稳定孔壁的机械钻孔方法。
它通过循环泥浆将切削碎的泥石渣屑悬浮后排出孔外，适用于有地下水和无地下水的土层。
成孔机械有潜水钻机、冲击钻机、冲抓锥等。
泥浆护壁成孔灌注桩的施工工艺流程：测定桩位、埋设护筒、桩机就位、制备泥浆、机械(潜水钻机、冲击钻机等)成孔、泥浆循环出渣、清孔、安放钢筋骨架、浇筑水下混凝土。
一、埋设护筒和制备泥浆①钻孔前，在现场放线定位，按桩位挖去桩孔表层土，并埋设护筒。
钻孔灌注桩-护筒埋设见图2－18。
护筒高2m左右，上部设1～2个溢浆孔，是用厚4～8mm 钢板制成的圆筒，其内径应大于钻头直径200mm。
护筒的作用是固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。
②在钻孔过程中，向孔中注入相对密度为1.1～1.5的泥浆，使桩孔内孔壁土层中的孔隙渗填密实，避免孔内漏水，保持护筒内水压稳定；泥浆相对密度大，加大了孔内的水压力，可以稳固孔壁，防止塌孔；通过循环泥浆可将切削的泥石渣悬浮后排出，起到携砂、排土的作用。
二、成孔1、潜水钻机成孔潜水钻机是一种旋转式钻孔机，其防水电机变速机构和钻头密封在一起，由桩架及钻杆定位后可潜入水、泥浆中钻孔。
注入泥浆后通过正循环或反循环排渣法将孔内切削土粒、石渣排至孔外。
潜水钻机成孔排渣有正循环排渣和反循环排渣两种方式。
a.正循环排渣法:在钻孔过程中，旋转的钻头将碎泥渣切削成浆状后，利用泥浆泵压送高压泥浆，经钻机中心管、分叉管送入到钻头底部强力喷出，与切削成浆状的碎泥渣混合，携带泥土沿孔壁向上运动，从护筒的溢流孔排出。
b.反循环排渣法:砂石泵随主机一起潜入孔内，直接将切削碎泥渣随泥浆抽排出孔外。
2、冲击钻成孔①冲击钻机通过机架、卷扬机把带刃的重钻头(冲击锤)提高到一定高度，靠自由下落的冲击力切削破碎岩层或冲击土层成孔。
②冲击钻头形式有十字形、工字形、人字形等，一般常用十字形冲击钻头③冲孔前应埋设钢护筒，并准备好护壁材料。
灌注桩桩基施工工艺流程
灌注桩桩基施工工艺流程1：灌注桩桩基施工工艺流程灌注桩桩基施工工艺流程一、前期准备工作1. 桩基设计：根据工程要求，确定桩的类型、尺寸和布置。
2. 桩基材料准备：根据设计要求，准备好适当的混凝土、钢筋等材料。
3. 施工设备准备：准备好混凝土浇筑、水泥搅拌机等相关施工设备。
4. 施工人员培训：组织相关施工人员进行培训，熟悉施工工艺和安全操作规程。
二、施工工艺流程1. 地面标志与测量：根据设计要求，在施工现场进行标志和测量，确定桩的位置和高程。
2. 施工现场准备：清理施工区域，确保施工现场无障碍，设置安全警示标志。
3. 钻孔或者打孔：根据设计要求，用钻机或者挖孔机进行孔洞的钻探或者打孔，保持孔洞的垂直度和直径。
4. 钢筋制作与安装：按照设计要求，对钢筋进行加工和制作，并在孔洞中安装好钢筋筋笼。
5. 灌注混凝土：在孔洞中灌注混凝土，确保混凝土充实且不出现空洞。
6. 桩顶抹平与强制抗拔：将桩顶进行抹平，并进行强制抗拔，以保证桩的稳定性和坚固性。
7. 后续处理与养护：对施工现场进行清理，进行必要的养护措施，确保桩基的正常使用。
三、附件1. 混凝土浇筑设备清单2. 钻孔机使用安全规程3. 桩基验收标准四、法律名词及注释：1. 《建设工程质量管理条例》：指规定了建设工程质量管理的相关法律法规，包括工程设计、施工、验收等方面的要求。
2. 《桩基工程质量验收规范》：指规定了桩基工程施工和质量验收的标准和要求，用于评定桩基工程施工是否符合设计和规范要求。
2：灌注桩桩基施工工艺流程灌注桩桩基施工工艺流程一、施工前准备1. 桩基设计：根据工程要求，确定桩的类型、数量和布置。
2. 材料准备：按照设计要求，准备好所需的混凝土、钢筋等材料。
3. 设备准备：根据施工规模，调配好相应施工设备，如挖掘机、搅拌机等。
4. 施工人员培训：组织相关人员进行培训，熟悉施工流程和安全操作规程。
二、施工工艺流程1. 地面标志：根据设计要求，在施工现场进行标志，确定桩的位置和高程。
灌注桩排桩支护施工工艺流程
灌注桩排桩支护施工工艺流程1、灌注桩施工工艺灌注桩拟采用长螺旋钻机成孔、后插钢筋笼施工工艺。
施工工艺见下图：→←↓→←↓↓←↓→←↓→←↓→←↓2、灌注桩成孔1、测量放线以甲方提供的水准点及测量控制网进行引测,在轴线的延长线上做点建立控制网,在灌注桩施工过程中应对现场测量控制点进行校核,并作好有效保护。
本工程的施工桩位点和水准点由甲方提供，我方作好桩位点的保护工作和桩位高程的引测。
2、设备安装钻机就位前，须将路基垫平填实，钻机按指定位置就位，并须在技术人员指导下，调整桅杆及钻杆的角度。
钻机安装就位后，应精心调平，确保施工中不发生倾斜、移位等。
3、成孔(1)采用长螺旋钻机成孔，钻机就位时，钻具中心与桩位偏差应小于20mm，钻机转盘水平，保证天车、钻头、桩位在同一铅垂线上。
（2）开孔时，钻具重心高，需保证钻具的垂直度。
（3）在钻进过程中，要密切注意钻具垂直度、钻具中心与钻头直径的测定，防止出现偏差，影响工程质量。
（4）钻机钻至设计标高后，采用管内泵压混凝土的施工工艺灌注混凝土直至设计标高。
4、灌注混凝土浇筑混凝土：开始浇筑混凝土时，先由钻机司机鸣哨示意，泵车负责人开始泵送混凝土并向钻机司机鸣哨回应，钻机司机在收到明确回应后开始提钻。
如浇筑过程中地泵内储存的混凝土已不多，泵车负责人应及时向钻机司机鸣哨示意，钻机司机应立即停止提钻。
5、下放钢筋笼子起吊时，主吊勾挂到垂直吊点上，副吊机挂到最下一道吊点，主副吊钩同时起吊，在钢筋笼以水平状态提升到一定高度后，继续提升主吊钩，并缓慢放松副吊钩，使钢筋笼由水平转成垂直悬吊状态，拆去副吊钩，再对位沉放入孔中。
起吊时不能使钢筋笼下端在地面上拖拉。
为防止钢筋笼吊起后在空中摇摆，在钢筋笼的下端两侧系拽引绳用人力操纵控制钢筋笼空中摇摆。
灌注桩施工时应预先检查混凝土的坍落度和和易性，合格的混凝土方可使用。
施工时应作好现场记录（包括成孔时间、深度、混凝土量及质量、钢筋笼到位情况等），记录应真实可靠，现场及时按要求制备混凝土试块，并进行有效养护。
(完整版)灌注桩施工工艺流程
灌注桩施工工艺流程1、施工流程：场地平整 ------＞搅拌站安装 -------＞储备原材料 -------＞放线定位 ------＞护筒安设--------＞钻机就位 --------＞制浆 ---------＞泥浆、储存及输送 --------＞开始钻孔 ------- ＞至设计高程终孔 --------＞清孔、验收 ----------＞下钢筋笼 ------＞安装浇筑导管--------＞检查 ------＞拌制水下混凝土 -------＞输送混凝土至槽孔 --------＞浇筑泥浆回收2 、成孔方法（1）钻机选型施工以旋挖钻为主，辅以冲击钻机进行造孔施工，并选用粘土或优质泥浆护壁。
3、施工准备在四通一平的基础上，钻孔的准备工作主要有桩位测量及放样、制作和埋设护筒；泥浆备料调制、泥浆循环系统设置及准备钻孔机具等。
（1）桩位测量放样（2）场地平整（3）埋设护筒护筒用 5～8毫米的钢板制作，其内径为 1.20～1.40米，高度 1.70米。
为增加刚度防止变形，在护筒上、下端口和中部外侧各焊一道加劲肋。
其底部埋置在地表下 1.5米中，护筒顶高出地面 0.2米。
护筒埋设一般采用挖埋法，即用专用钻斗挖除或人工开挖所要埋护筒的土层后，将护筒放入其中。
埋设应准确、水平、垂直、稳固，护筒的四周应回填粘土并夯实。
护筒就位后与桩中心位的校准也是关键，可在护筒安设后，在护筒口上焊上一十字钢筋架，在十字架中心挂吊一线锤，自然下放，看是否与桩中心重合一致，以此来校核护筒的准确安设位置，护筒就位后，其外侧开挖缝分层回填捣密。
如采用压入法安装护筒时，在压入时应防止护筒卷口。
（4）钻机就位立好钻架并调整，将钻头吊起，徐徐放进护筒内。
启动卷扬机把钻盘吊起，垫方木于钻盘底座下面，将钻机调平并对准钻孔，安装钻盘，要求钻盘中心与钻架上的起吊滑轮在一铅垂线上，钻杆位置偏差不大于2厘米。
（5）泥浆的制备及循环净化采用泥浆搅拌机制浆或钻孔自造浆。
灌注桩施工工艺流程
灌注桩施工工艺流程灌注桩是一种常见的基础工程施工方法，用于增加地基承载力、加固地基、抵抗沉降、抵抗振动、控制沉降和稳定土质等。
下面是灌注桩施工的常见工艺流程：1.地质勘察：首先进行地质勘察，了解地层情况和地下水位，确定施工地点、桩径和桩长。
2.准备工作：确定施工方案和施工机械设备，并进行相应的人员、材料和设备的准备工作。
3.标定参考点：根据设计要求，在施工现场标定施工参考点，以便进行测量和定位施工桩的位置。
4.桩位标定：根据设计图纸，使用测量仪器确定每个桩的中心位置和标高。
5.施工桩孔：按照设计要求，在桩位上进行机械探土，开挖桩孔。
桩孔直径一般为设计直径加50mm，深度一般大于设计要求。
6.底部清理：清理桩孔底部的杂物和泥沙，保证底部干燥洁净，为桩身灌注提供良好的条件。
7.钢筋安装：按照设计要求，将预制的钢筋按照图纸要求安装进桩孔中，根据需要焊接连接。
8.灌注混凝土：将混凝土通过泵车或搅拌车送至桩孔中，顺序灌注，控制灌注速度和流量，保证混凝土的质量和均匀性。
9.振捣和消泡：灌注混凝土后，使用振捣器进行振捣，使混凝土充分密实，排除气泡，提高桩体的强度和稠度。
10.标高和修整：使用测量仪器测量桩顶标高，根据设计要求进行修整，最终使桩顶标高与设计要求相符。
11.养护：对新灌注的桩体进行养护，保持适宜的湿度和温度，使混凝土最终达到设计要求的强度。
12.质量检测：对灌注桩进行质量检测，包括桩身质量、钢筋的焊接质量和混凝土的强度等。
13.填土和封土：经过质量检测合格的灌注桩，可以进行填土和封土，使基础工程进一步完成。
这是灌注桩施工的基本工艺流程，根据具体的施工要求和地质条件，可能会有一些细节上的调整和变化。
同时，施工过程中需要严格按照设计要求和施工规范进行操作，确保施工质量和安全。
灌注桩施工工艺全过程
灌注桩施工工艺全过程施工工艺流程如下：1.钻孔定位在施工过程中，采用联测和复测方法来控制桩位。
首先测量给定孔位中心点，然后钉一根中心木桩，在木桩顶部钉一根铁钉确定孔位中心点。
接下来按照“十字线”法向四周返出四个点钉“骑马桩”，并记录与中心点的距离。
当中心桩挖掉后，使用这四个点测量孔位中心点，以确保孔位的准确性。
2.埋设护筒冲孔灌注桩护筒一般采用钢护筒或钢筋混凝土结构。
护筒的作用包括定位、保护孔口、保持泥浆水位、桩顶标高控制和防止钻孔过程中的沉渣回流等。
护筒必须进入原土200mm，回填必须对称进行，以免护筒跑位，保证桩位位置地下无障碍物。
3.钻机就位钻机必须平、稳、对、正，铅锤吊对位，水平尺操平，钻机基础稳固。
冲击钻就位时应对准护筒中心，偏差不得超过±20mm。
钻机就位后，进行孔位复测，复测合格后方可进行施工。
4.冲孔施工在开孔时，应低锤密击，锤高0.4～0.6m，并及时加石块或粘土泥浆护壁，使孔壁挤压密实。
当孔深达护筒下3～4m 时，才加快速度，加大冲程，将锤提高到1.5～2m以上，转入正常连续冲击。
在造孔时，要及时将孔内残渣排出孔外，以免出现埋钻现象。
桩机冲进过程中应进行两次验收，分别为遇岩深度验收和入岩深度验收。
5.清孔清孔的方法包括抽浆法、换浆法和掏渣法。
清孔的目的是保证孔内泥浆性能指标符合要求：粘度小于28秒，比重小于1.25Kg/L，含砂量≤8%，孔底沉渣≤50mm。
6.吊放钢筋笼钢筋笼可以整体吊装，也可以进行分段吊装。
在焊接时，可先将下段挂在孔内，吊高第二段进行焊接，而后放下。
吊放时应垂直放入，避免钢筋笼末端碰到孔壁造成土块塌落至孔低。
若钢筋笼在泥浆面以下，应在钢筋笼顶端焊接标志物，露出泥浆面，以确定钢筋笼是否到底。
吊入后校正位置垂直，勿使扭曲变形。
7.安放导管导管用法兰盘进行连接，“O”型圈密封，严防漏水。
当清孔完成后，应立即吊装导管。
导管要求垂直平正。
在进行导管法灌注水下混凝土前，需要注意一些关键细节。
钻孔灌注桩施工工艺流程
钻孔灌注桩施工工艺流程钻孔灌注桩施工工艺流程包括以下步骤：1.埋设护筒放样定位：根据测量确定的桩位，采用挖埋式方法埋设厚5mm钢制护筒，内径大于钻头直径50mm，在护筒顶部开设2个溢浆口，高出地面0.2m。
护筒埋设深度为1.5m。
2.泥浆粘度检测：及时采集泥浆样品，测定性能指标，对新制备泥浆进行第一次测试，使用前进行一次测试，钻孔过程中测试一次，钻孔结束后在泥浆面下1m及孔底以上0.5m处各取泥浆样品一次。
泥浆控制指标为粘度18～22s，含砂率不大于8%，胶体率不小于90%。
3.钻机定位和安装：钻机就位时保持底座平稳，钻机塔架头部滑轮、转盘中心和桩位三点应在一铅直线上。
并且机身牢固，保证施工过程中不位移、不倾斜。
4.钻进成孔：在开孔前必须进行满负荷运转。
钻进速度根据土层类别、孔径大小、钻孔深度及供浆量确定。
为保证钻孔的垂直度，在钻进过程中，设置钻机导向装置，若发生斜孔、弯孔、缩孔、塌孔或沿护筒周围冒浆以及地面沉陷时，应停止钻进，并采取相应措施。
5.泥浆循环系统和处理：回收泥浆后，回浆处理后各测试一次。
储存泥浆每8小时搅拌一次，每次搅拌泥浆或测试必须作为原始记录。
新鲜泥浆制作好后搁置24小时后经各项指标测试合格方可正式用；回收泥浆必须经过振动筛处理，性能指标达到要求后才可循环利用。
废浆需外运。
6.孔深、沉淤测定和原材料试验：进行孔深、沉淤测定和原材料试验，以确保施工质量。
7.钢筋笼制作和吊放：制作钢筋笼并进行验收后，吊放至孔内。
8.下导管第二次清孔测定沉淤和安放隔水栓钢筋笼检测：进行下导管第二次清孔测定沉淤和安放隔水栓钢筋笼检测，以确保施工质量。
9.自然养护：进行自然养护，待桩体达到设计强度后方可使用。
10.桩体检测和验收：进行桩体检测和验收，以确保施工质量。
11.钻机移位拔除护筒浇注水下砼：完成施工后，拆除护筒并进行水下砼浇注。
施工前需进行场地准备，包括修建临时道路、清除杂物和淤泥，并进行场地夯实，以确保施工顺利进行。
灌注桩基础施工工艺流程
灌注桩基础施工工艺流程一、前期准备工作灌注桩基础施工工艺流程的第一步是进行前期准备工作。
首先需要对施工现场进行勘察，确定桩基位置和数量，并根据设计要求进行标记。
然后，要清理施工区域，确保场地平整清洁，以便进行后续施工工作。
二、桩孔开挖在完成前期准备工作后，就可以开始进行桩孔开挖。
根据设计要求，使用挖掘机或人工开挖桩孔，确保桩孔的尺寸和位置准确无误。
在开挖过程中，要注意保持桩孔的垂直度和平整度，以确保后续工作的顺利进行。
三、清理桩孔桩孔开挖完成后，需要对桩孔进行清理。
首先，要清除桩孔内的杂物和泥土，确保孔壁干净。
然后，使用水冲洗桩孔，清除残留的泥浆和杂质，以便于后续灌注作业。
四、钢筋加工和安装在清理桩孔完成后，就可以进行钢筋加工和安装工作。
根据设计要求，对钢筋进行加工和弯曲，确保其尺寸和形状符合要求。
然后，将钢筋放入桩孔中，使用支撑器将其固定在正确的位置。
在安装钢筋时，要注意保持钢筋与桩孔壁的间距，以确保混凝土能够充分包裹钢筋，提高桩的承载力和抗震性能。
五、模板安装完成钢筋安装后，需要进行模板安装。
根据设计要求，选择适当的木模板或钢模板，将其安装在桩孔顶部，用于浇筑混凝土。
在安装模板时，要注意模板的水平度和稳固性，以确保浇筑的混凝土能够形成符合要求的桩基。
六、混凝土搅拌和浇筑模板安装完成后，就可以进行混凝土搅拌和浇筑工作了。
首先，要准备好混凝土原材料，并进行充分的搅拌，确保混凝土的质量达到设计要求。
然后，使用泵车或人工将混凝土从搅拌站运输到施工现场，并倒入桩孔中。
在浇筑混凝土时，要注意控制浇筑速度和均匀度，以确保混凝土能够充分填充桩孔，并排除气泡和空隙。
七、养护和检测混凝土浇筑完成后，需要进行养护和检测工作。
首先，要对桩基进行养护，保持适当的湿度和温度，促进混凝土的早期强度发展。
养护期间，要避免对桩基施加荷载或振动，以免影响其强度和稳定性。
同时，要定期进行检测和监测工作，检查桩基的质量和变形情况，以确保其符合设计要求。
灌注桩的施工工艺流程
灌注桩的施工工艺流程
灌注桩的施工工艺流程一般包括以下几个步骤：
1.桩基准备：根据设计要求确定桩位和桩长，并清理桩位周围的地表土壤，将基础底板以及地下管线等零散物品清除干净。
2.孔钻施工：使用大型孔钻进行桩孔的钻探，根据设计要求确定孔直径和孔深，并控制孔壁的垂直度和平整度。
3.钢筋笼制作：根据设计要求将钢筋进行加工制作成桩基的钢筋笼，包括纵向钢筋和横向钢筋的连接和固定。
4.配浆和卸浆：将混凝土原材料配制成一定比例的浆液，并使用泵车将浆液输送至孔洞中，同时利用卸浆泵将桩孔内的乱石和浆液排出。
5.钢筋笼安装：将制作好的钢筋笼沿着孔洞缓慢下放，注意将钢筋笼的放置位置和垂直度进行调整。
6.浇筑混凝土：将浆液排泵放于孔中的底部，然后通过浆液抽泵将浆液从孔底依次抽至孔顶，使钢筋笼完全包覆在混凝土中。
7.养护和喷涂：完成浇筑后，利用饱水养护方法保持混凝土湿润，以提高混凝土
的强度并减少收缩开裂。
在必要的情况下，可以进行喷涂保温材料进行保温。
以上是一般灌注桩施工工艺流程的主要步骤，具体施工工艺可能会因具体项目要求而有所不同。
钻孔灌注桩的施工工艺及方法
钻孔灌注桩的施工工艺及方法(一）、施工工艺流程测量定位→埋设护筒→钻机就位→钻进成孔→下放钢筋笼→下放导管→灌注混凝土→起拔护筒（二）、施工方法和技术措施（1）、桩位由专业测量人员测定后做好保护，然后挖埋钢护筒。
护筒中心和桩位中心的偏差不得超过20MM。
埋设护筒时护筒四周要用土填埋夯实。
钻机就位偏差控制在20MM以内。
（2）、钻机采用自然造浆机械加压钻孔的方法，在钻进过程中主要控制好泥浆比重和钻进速度的关系。
针对本工程地层状况，钻进过程泥浆比重宜控制在1.2--1.3范围内。
钻至终孔标高后要进行清孔，具体方法就是先把钻头提离孔底50公分左右，慢慢转动，加大泵量以使孔内浮渣大量排出孔外。
同时加入清水稀释泥浆，降低泥浆比重在1.25左右。
然后提钻。
（3）、钻成孔后的后续工作应尽力抓紧。
提钻后立即组织下放钢筋笼。
钢筋笼下放焊接时应保持竖直，孔口连接焊好后慢慢下放入孔内。
下放到预定位置后孔口用吊筋固定。
（4）、钢筋笼放好后开始下导管，下导管前检查导管的管壁完好性和内壁的光滑度。
下放过程中每一节对接时加放橡胶密封圈，保证对接部位不漏水。
导管放好后进行第二次清孔，沉渣合格后尽快浇注混凝土。
（5）、浇注混凝土前先把导管提离孔底30--50公分，以保证浇注畅通。
浇注混凝土应做到连续浇注。
保证足够的初灌量，埋管深度控制在2--5米。
灌注到桩顶标高部位时保证有足够的超灌量，确保桩头质量。
（三）、施工中质量技术控制要点(1)、桩位定位后，严格控制护筒埋设偏差和钻机就位偏差，以上两项偏差指标都是不超过2公分。
（2）、钻孔灌注桩成孔设备就位后，必须平正、稳固，确保在施工中不发生倾斜、移动。
（3）、钻孔灌注桩施工现场所有设备、设施、安全装置、工具配件以及个人劳保用品必须经常检查，确保完好和使用安全。
（4）、钻孔灌注桩施工期间，护筒内的泥浆面应高出地下水位1.0米以上。
（5）、钻孔灌注桩应采取隔桩施工，在相邻桩混凝土到达70%的设计强度后，方可成孔施工。
(完整版)钻孔灌注桩施工工艺
钻孔灌注桩施工工艺第一节、工艺流程（一）施工工艺流程准备工作→放线定位→桩机就位→开挖到设计标高→人工开挖扩大头→清孔、验收→安放钢筋笼（注浆管随同安放）→下导管→混凝土灌注→后注浆施工→凿除桩头→桩身检验（二）工艺流程图第二节各工艺流程做法（一）测量放线在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准点。
确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。
撒石灰线作为桩孔开挖尺寸线。
当桩中心距小于3倍桩径且桩端净距小于1.0m（D＞2.0米）或桩心距小于1.5D（D＜2.0）米时，应采用间隔开挖，浇筑混凝土。
桩位线定好之后，必须先试挖桩，待试挖桩成功后经有关部门进行复查，办好预检手续后再进行全面开挖工程桩。
施工时相邻两桩净距小于2.5米时应采用间隔开挖，相邻桩跳挖的最小施工净距不得小于4.5米。
待先批桩开挖完毕且混凝土浇筑完毕后方可再开挖另一批桩，以避免桩出现塌孔现象，确保施工安全。
（二）成孔开挖桩孔垂直段采用螺旋钻施工，桩孔挖至孔底设计标高时，通知甲方会同勘察设计及有关人员共同鉴定，确定达到6层卵石层后方可扩底。
当遇到施工区域受限时用洛阳铲配合人工开挖成孔。
钻机就位后，钻机下必须垫枕木,钻机就位必须平正、稳固，确保施工中不发生倾斜、移动。
使钻机转盘中心线、天车中心、钻头中心及桩中心位于一条沿垂线上，经当班技术人员检查，验收签字后方可钻孔。
旋挖成孔首先是动力头转动底门镶嵌斗齿的桶式钻斗切削岩土，并将原状岩土装入钻斗内，然后再由钻机卷扬机和伸缩钻杆将钻斗提出孔外卸土，这样循环往复，不断地取土卸土，直至钻至设计深度。
而对于松散易坍塌地层，或有地下水分布，孔壁不稳定，必须采用静态泥浆护壁钻进工艺，向孔内投入护壁泥浆或稳定液进行护壁。
成孔前必须检查钻头保径装置,钻头直径、钻头磨损情况,施工过程对钻头磨损超标的及时更换。
钻孔灌注桩基础施工工艺流程
钻孔灌注桩基础施工工艺流程一、工艺流程场地布置→桩位放样→埋设护筒→旋挖机就位→旋挖钻进成孔→一次清孔→成孔验收→钢筋笼吊装→安装导管→二次清孔→水下灌注混凝土→成桩→提拔护筒→钻机移位。
二、施工要点2.1、桩位放线1、测量方法首先，根据已提供的坐标，经过复核合格后，用极坐标法放出桩的平面位置，用另一控制点上进行复核检查。
标高用水准仪测出护筒顶标高，以控制孔深和钢筋笼标高、混凝土面标高。
依据设计图纸的桩位进行测量放线，使用全站仪测定桩位。
在桩位点打300mm深的木桩，桩上标定桩位中心，并采用“十字栓桩法”作好标记，并加以保护。
测量结果经自检、复检后，报请监理复核，复核无误并签字认可后，方可施工。
2、测量管理（1）测量队伍我项目部设专职测量人员，负责测量统筹管理和复核，经复核合格，报监理复核合格后，方可开钻。
（2）测量仪器测量班配备如下测量仪器和设备：J2级全站仪1套（测角中误差±2″，测距精度3mm±2ppm）包括主机、脚架、棱镜和觇牌；DS3水准仪1套，包括主机、脚架、水准尺和尺垫。
2.2、埋设护筒采用钢护筒，护筒直径大于钻头直径，护筒顶标高应高于施工面200～300mm，并确保筒壁与水平面垂直，隔离地面水，稳定孔口土壤和保护孔壁不塌，以保证其垂直度并防止泥浆流失，以利钻孔工作进行。
护筒周围用粘土分层夯实。
护筒定位时应先对桩位进行复核，然后以桩位为中心，定出相互垂直的十字控制桩线，并作十字栓点控制，挖护筒孔位，吊放入护筒，同时用十字线校正护筒中心及桩位中心，使之重合一致，并保证其护筒中心位置与桩中心偏差小于20mm。
钻孔前应再次测定桩位，并确保护筒底端坐在原状土层。
2.3、桩机就位目前现场基底部分区域处在淤泥层，且地下孔隙水位上涌，受其影响场地西侧、东侧及能源地面泥泞，无法满足桩机的承载力要求。
为确保安全，桩基施工前利用砖渣铺设承载力不足的区域，铺设厚度约1.0m。
桩机就位前要求场地处理平整坚实，以满足施工垂直度要求，桩机按指定位置就位后，须在技术人员指导下，调整角度及对孔。
灌注桩施工工艺流程解析从开始到结束的全过程
灌注桩施工工艺流程解析从开始到结束的全过程灌注桩是一种广泛应用于土木工程中的基桩形式，其施工工艺流程十分重要。
本文将对灌注桩施工的全过程进行解析，包括前期准备、施工过程以及后期处理，详细介绍每个阶段的关键步骤和注意事项。
1. 前期准备阶段灌注桩施工前的准备工作非常关键，包括以下几个步骤：1.1 桩位勘察在施工前，需要对桩位进行勘察，确定桩的位置、间距和孔径等参数。
勘察后应编制桩位平面图和剖面图，作为施工的依据。
1.2 施工方案设计根据工程要求和桩位勘察结果，制定灌注桩的施工方案，包括桩的直径、深度、灌注材料选择等。
1.3 设备准备准备好灌注桩所需的设备和工具，包括振动沉桩机、抽芯设备、混凝土搅拌站等，并进行检查和调试，确保设备正常运行。
2. 施工过程阶段2.1 钻孔按照桩位平面图和剖面图的要求，使用钻机或钻头开孔，将土壤挖掘到设计深度，保持孔壁清洁。
2.2 洗孔和清洗开孔完成后，需要进行洗孔和清洗工作。
洗孔可以采用泵送水泥浆或高压水射流，将孔内的泥土冲刷出来，同时清洗孔壁。
2.3 钢筋安装在洗孔和清洗完成后，按照设计要求，在孔内安装预埋钢筋。
钢筋的种类、直径和间距需要根据工程要求来确定。
2.4 灌注混凝土在钢筋安装完成后，使用混凝土搅拌站将预先配好的混凝土泵送至孔中，灌注桩。
在灌注的过程中，需要严格控制混凝土的流动性和灌注速度，保证灌注桩的质量。
2.5 桩顶处理待混凝土灌注完成后，需要对桩顶进行一些处理。
可以采用平整、割平或加盖钢筋网等方式，确保桩顶的平整度和承载力。
3. 后期处理阶段3.1 强度试验灌注桩达到设计强度后，需要进行强度试验，确保桩体的质量和承载力符合要求。
3.2 记录档案灌注桩施工完成后，需要对各个关键阶段的数据和记录进行整理，编制施工档案，包括桩位平面图、剖面图、设计方案、试验数据等。
3.3 环境保护在施工过程中，需要注意环境保护工作。
及时清理施工现场，控制噪音、粉尘和废水的排放，减少对周边环境的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灌注桩施工工艺全过程
施工工艺流程：
1、钻孔定位
施工过程中采用联测，复测方法以控制桩位。
测量给定孔位中心点后，钉一中心木桩，在木桩顶钉一铁钉确定孔位中心点，再按“十字线”法向四周返出四个点钉“骑马桩”，并记录与中心点的距离，当中心桩挖掉后以这四个点测量孔位中心点，确保孔位准确无误。
2、埋设护筒
冲孔灌注桩护筒一般采用钢护筒，也有部分采用钢筋混凝土结构的，护筒作用：
1、定位；
2、保护孔口，以及防止地面石块掉入孔内；
3、保持泥浆水位（压力），防止坍孔；
4、桩顶标高控制依据之一；
5、防止钻孔过程中的沉渣回流。
护筒必须进入原土200mm；回填必须对称进行，以免护筒跑位；保证桩位位置地下无障碍物。
3、钻机就位
钻机就位平、稳、对、正等，铅锤吊对位、水平尺操平，钻机基础稳固。
冲击钻就位应对准护筒中心，要求偏差不大于±20mm，钻机就位后，进行孔位复测，复测完毕合格后方可进行施工。
4、冲孔施工
开孔时应低锤密击，锤高0.4～0.6m，并及时加石块或粘土泥浆护壁，使孔壁挤压密实，直至孔深达护筒下3～4m时，才加快速度，加大冲程，将锤提高到1.5～2m以上，转入正常连续冲击，在造孔时要及时将孔内残渣排出孔外，以免孔内残渣太多，出现埋钻现象。
桩机冲进过程中应进行两次验收，分别为遇岩深度验收和入岩深度验收，根据地质报告的资料与实际冲机施工资料进行对比分析岩样是否一致。
5、清孔
孔内泥浆清孔保证孔内泥浆性能指标符合要求：粘度小于28秒，比重小于1.25Kg/L，含砂量≤8%，孔底沉渣≤50mm。
清孔的方法：1、抽浆法 2、换浆法 3、掏渣法
6、吊放钢筋笼
1、钢筋笼整体吊装
2、当钢筋笼过长时可进行分段吊装，需要焊接时，可先将下段挂在孔内，吊高第二段进行焊接，而后放下。
骨架外侧应绑扎水泥垫块或在钢筋笼主筋上焊有一定数量的加筋环用以确定保护层。
吊放时应垂直放入，避免钢筋笼末端碰到孔壁造成土块塌落至孔低。
若钢筋笼在泥浆面以下，应在钢筋笼顶端焊接标志物，露出泥浆面，以确定钢筋笼是否到底。
吊入后校正位置垂直，勿使扭曲变形。
7、安放导管
导管用法兰盘进行连接，“O”型圈密封，严防漏水，当清孔完成，应立即吊装导管，导管应事前拼分成几段，依次放好，以便吊装。
导管要求垂直平正，
不应弯曲，以免妨碍隔水栓的下落，接口密实，不漏水不露浆。
导管安放时，先使导管接触孔底，灌注混凝土前提离孔底30cm高。
8、二次清孔
下导管完毕，需进行二次清孔工作，现将泥浆调稀至密度为1.1g/cm3左右，二次清孔清孔结束时必须测定孔低沉渣厚度，要求沉渣厚度＜10cm（一般是5cm 左右）时，才能灌注水下混凝土，否则，继续清孔直到合格为止。
9、灌注混凝土
导管法灌注水下混凝土：是将密封连接的钢管作为水下混凝土的通道，其底部以适当的深度埋在灌入的混凝土拌合物内，在一定的落差压力作用下，形成连续密实的混凝土桩身。
10、测量检查
混凝土面灌到预定高度，一般可用测量绳检查，检查时要注意：
1、必须保证测量绳准确，由于使用时间较长或其他原因，测量绳上的标尺数字可能模糊不清或发生滑动，这样会影响测量精度。
2、测锤必须重些，且体积不能过大，否则会浮在泥浆表面，影响测量精度
3、测量时如泥浆较稠，一定要上下抖动测量绳，使测锤靠自重向下移动，接触到真正的混凝土面。
