动热稳定母排选择

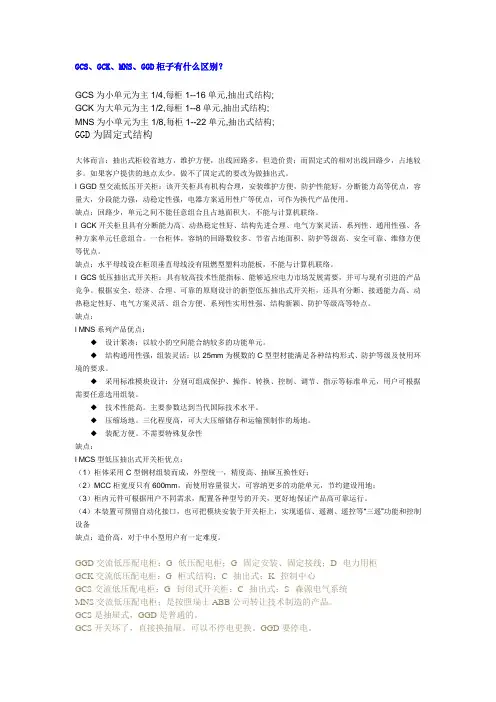

GCS、GCK、MNS、GGD柜子有什么区别？
GCS、GCK、MNS、GGD柜子有什么区别？GCS为小单元为主1/4,每柜1--16单元,抽出式结构;GCK为大单元为主1/2,每柜1--8单元,抽出式结构;MNS为小单元为主1/8,每柜1--22单元,抽出式结构;GGD为固定式结构大体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较多。
如果客户提供的地点太少，做不了固定式的要改为做抽出式。
l GGD型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。
缺点：回路少，单元之间不能任意组合且占地面积大，不能与计算机联络。
l GCK开关柜且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合。
一台柜体，容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
缺点：水平母线设在柜顶垂直母线没有阻燃型塑料功能板，不能与计算机联络。
l GCS低压抽出式开关柜：具有较高技术性能指标、能够适应电力市场发展需要，并可与现有引进的产品竞争。
根据安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，还具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。
缺点：l MNS系列产品优点：◆设计紧凑：以较小的空间能合纳较多的功能单元。
◆结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。
◆采用标准模块设计：分别可组成保护、操作、转换、控制、调节、指示等标准单元，用户可根据需要任意选用组装。
◆技术性能高。
主要参数达到当代国际技术水平。
◆压缩场地。
三化程度高，可大大压缩储存和运输预制作的场地。
◆装配方便。
不需要特殊复杂性缺点：l MCS型低压抽出式开关柜优点：（1）柜体采用C型钢材组装而成，外型统一，精度高、抽屉互换性好；（2）MCC柜宽度只有600mm，而使用容量很大，可容纳更多的功能单元，节约建设用地；（3）柜内元件可根据用户不同需求，配置各种型号的开关，更好地保证产品高可靠运行。

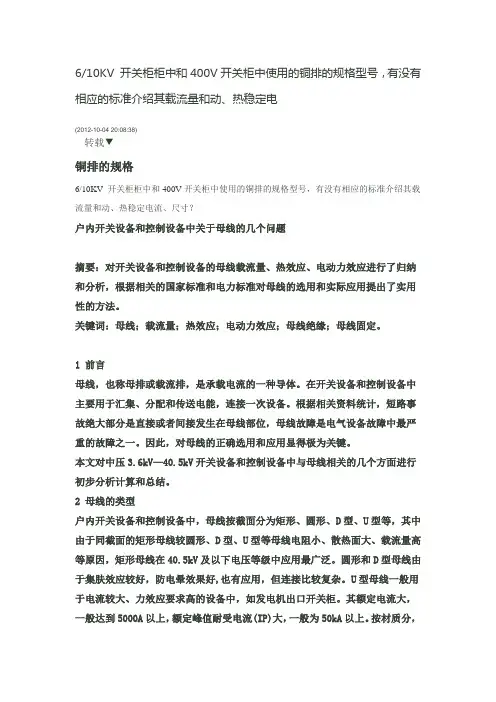

610KV 开关柜柜中和400V开关柜中使用的铜排的规格型号,及相应的标准介绍其载流量和动、热稳定电
6/10KV 开关柜柜中和400V开关柜中使用的铜排的规格型号，有没有相应的标准介绍其载流量和动、热稳定电(2012-10-04 20:08:38)转载▼铜排的规格6/10KV 开关柜柜中和400V开关柜中使用的铜排的规格型号，有没有相应的标准介绍其载流量和动、热稳定电流、尺寸？户内开关设备和控制设备中关于母线的几个问题摘要：对开关设备和控制设备的母线载流量、热效应、电动力效应进行了归纳和分析，根据相关的国家标准和电力标准对母线的选用和实际应用提出了实用性的方法。
关键词：母线；载流量；热效应；电动力效应；母线绝缘；母线固定。
1 前言母线，也称母排或载流排，是承载电流的一种导体。
在开关设备和控制设备中主要用于汇集、分配和传送电能，连接一次设备。
根据相关资料统计，短路事故绝大部分是直接或者间接发生在母线部位，母线故障是电气设备故障中最严重的故障之一。
因此，对母线的正确选用和应用显得极为关键。
本文对中压3.6kV—40.5kV开关设备和控制设备中与母线相关的几个方面进行初步分析计算和总结。
2 母线的类型户内开关设备和控制设备中，母线按截面分为矩形、圆形、D型、U型等，其中由于同截面的矩形母线较圆形、D型、U型等母线电阻小、散热面大、载流量高等原因，矩形母线在40.5kV及以下电压等级中应用最广泛。
圆形和D型母线由于集肤效应较好，防电晕效果好,也有应用，但连接比较复杂。
U型母线一般用于电流较大、力效应要求高的设备中，如发电机出口开关柜。
其额定电流大，一般达到5000A以上，额定峰值耐受电流(IP)大，一般为50kA以上。
按材质分，可分为铜母线、铝母线、铁母线，其中铜母线由于载流量大，抗腐蚀性能和力效应好，应用最广泛。
铝质母线在电流小、非沿海和非石化系统也有应用。
使用铁母线主要从经济上考虑，主要应用于PT连接线。
按自然状态可分为硬母线和软母线。
软母线主要应用于连接不便可以吸收一些力效应的场所，如断路器内部。

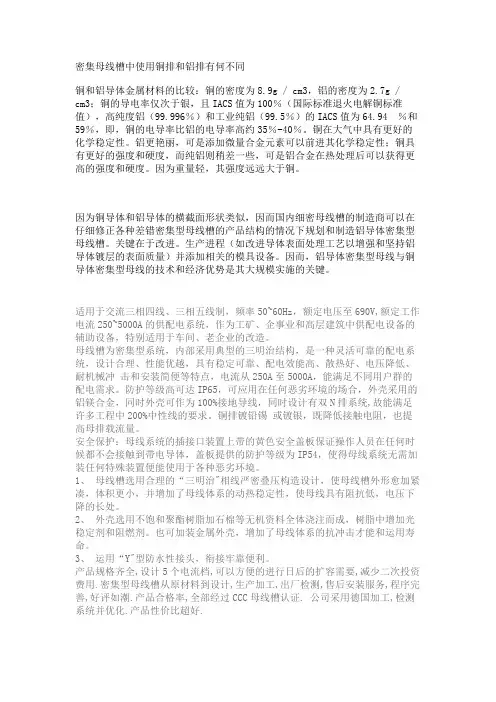

密集母线槽中使用铜排和铝排有何不同
密集母线槽中使用铜排和铝排有何不同铜和铝导体金属材料的比较：铜的密度为8.9g / cm3，铝的密度为2.7g / cm3；铜的导电率仅次于银，且IACS值为100％（国际标准退火电解铜标准值），高纯度铝（99.996％）和工业纯铝（99.5％）的IACS值为64.94 ％和59％，即，铜的电导率比铝的电导率高约35％-40％。
铜在大气中具有更好的化学稳定性。
铝更艳丽，可是添加微量合金元素可以前进其化学稳定性；铜具有更好的强度和硬度，而纯铝则稍差一些，可是铝合金在热处理后可以获得更高的强度和硬度。
因为重量轻，其强度远远大于铜。
因为铜导体和铝导体的横截面形状类似，因而国内细密母线槽的制造商可以在仔细修正各种差错密集型母线槽的产品结构的情况下规划和制造铝导体密集型母线槽。
关键在于改进。
生产进程（如改进导体表面处理工艺以增强和坚持铝导体镀层的表面质量）并添加相关的模具设备。
因而，铝导体密集型母线与铜导体密集型母线的技术和经济优势是其大规模实施的关键。
适用于交流三相四线、三相五线制，频率50~60Hz，额定电压至690V,额定工作电流250~5000A的供配电系统，作为工矿、企事业和高层建筑中供配电设备的辅助设备，特别适用于车间、老企业的改造。
母线槽为密集型系统，内部采用典型的三明治结构，是一种灵活可靠的配电系统，设计合理、性能优越，具有稳定可靠、配电效能高、散热好、电压降低、耐机械冲击和安装简便等特点，电流从250A至5000A，能满足不同用户群的配电需求。
防护等级高可达IP65，可应用在任何恶劣环境的场合，外壳采用的铝镁合金，同时外壳可作为100%接地导线，同时设计有双N排系统,故能满足许多工程中200%中性线的要求。
铜排镀铅锡或镀银，既降低接触电阻，也提高母排载流量。
安全保护：母线系统的插接口装置上带的黄色安全盖板保证操作人员在任何时候都不会接触到带电导体，盖板提供的防护等级为IP54，使得母线系统无需加装任何特殊装置便能使用于各种恶劣环境。
10KV母排动稳定计算
电气基础知识:热稳定与动稳定双击自动滚屏发布者：mm发布时间：2006-4-7阅读：387次1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。
额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。
注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。
额定峰值耐受电流应该等于2.5倍额定短时耐受电流。
注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。
额定短路持续时间（t k）8]开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。
额定短路持续时间的标准值为2s。
如果需要，可以选取小于或大于2s的值。
推荐值为0.5s,1s,3s和4s。
2.根据额定短时耐受电流来确定导体截面：GB3906[附录D]中公式：S=I/a√错误!θ)TMY 25 31.5 60*6 有人采用:S=I √t k jf 10 /165; k jf :集肤效应系数-TMY 取 1.15 计算结果偏大,建 ∝式中：I--额定短时耐受电流；a —材质系数，铜为 13，铝为 8.5；t--额定短路持续时间； △θ—温升（K ），对于裸导体一般取 180K ，对于 4S 持续时间取 215K 。
则：25KA/4S 系统铜母线最小截面积 S=（25/13）*√4/215=260 mm 231.5KA/4S 系统铜母线最小截面积 S=（31.5/13）*√4/215=330 mm 240KA/4S 系统铜母线最小截面积 S=（40/13）*√4/215=420 mm 263KA/4S 系统铜母线最小截面积 S=（63/13）*√4/215=660 mm 280KA/4S 系统铜母线最小截面积 S=（80/13）*√4/215=840 mm 2接地母线按系统额定短时耐受电流的 86.7%考虑:25KA/4S 系统接地铜母线最小截面积 S=260*86.7% =225mm 231.5KA/4S 系统接地铜母线最小截面积 S=330*86.7% =287mm 240KA/4S 系统接地铜母线最小截面积 S=420*86.7% =370mm 263KA/4S 系统接地铜母线最小截面积 S=660*86.7% =580mm 280KA/4S 系统接地铜母线最小截面积 S=840*86.7% =730mm 2根据以上计算,总结所用 TMY 的最小规格如下:KA 40 63 80系统母线 50*6 80*6 或 60*880*10 100*10接地母线50*5 50*6 50*8 80*8 80*103议采用以上计算.3. 根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离)原则：作用在母线上的作用应力 k g/cm ≤母线允许应力;公式：△j s =1.76L 2i ch2*10-3/aW ≤ △y ;△ y =1400(Cu).700(Al)式中：L —母线支撑间距（cm ）；a —相间距离（cm ）；W ——矩形母线截面系数；i ch ——根据上式导出：L MAX =√1400aw 103/1.76 i ch2=√0.795*106aw/ i ch矩形母线截面系数：１／母线宽度相对时：Ｗ＝０.１６７b 2h;100*10=1.67;80*8=0.8552/母线厚度相对时：Ｗ＝０.１６７bh 2;100*10=16.7;80*8=8.55其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于 31.5KA 系统,TMY100*10 母线厚度相对时,假定 a=28cm(中置柜), 则:L MIN ==√0.795*106aw/ i ch =240(cm)=2400mm;对于 31.5KA 系统,TMY80*8 母线厚度相对时,假定 a=28cm,则:L MIN ==√0.795*106aw/ i ch =1700mm;对于 40KA 系统,TMY100*10 母线厚度相对时,假定 a=28cm,则:L MIN==√0.795*106aw/i ch=1900mm;TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/i ch=1370mm;各种母线排列的最小跨距(mm)[280mm相距为例]母线厚度相对时母线宽度相对时TMY100*10T MY80*8TMY100*1TMY80*8理论推荐理论推荐理论推荐理论推荐值值值值值值值值31.52400180017001400750700550500 401900140013701200610600430400就是说：1。
高压开关柜母排选型制作工艺
２ ． １ ． ８在 液 压 机 上 的压 花 专 用模 具 进 行压 花 ，母 排压 花 面 应 均
匀 清晰 。
２ ． １ ． ９母排采用螺栓 固定搭接时，连接处距绝缘子的支持夹板 边缘不应小 于 ５ ０ ｍ ｍ；上片母排端头与下片母排平弯开始处 的距离
关键 词 ： 高压 开 关柜 ； 母排 ； 载流量 ； 选 型制 作 工 艺 前 言
母排是交直流回路输送大 电流的首选导体，常见于工矿企业 、 发 电厂 以及 变 配 电所 的输 配 电 系统 。 矩 形铜 母 排 近年 来 在 工业 现 场 普遍使用。 各种高压输配电开关柜就由矩形铜母排构成 电工作业现 场， 需要根据母排 的安装方式 、 型号规格及环境条 件作 出相关运行 参数 的计算推定母排长期允许载流量 ， 并以此为依据对母排进行选 型和制作。按照图纸进行线路安装施工时， 需要对待装母排进行现 场校验， 严格执行母排安装规范和要求。 １母排 规 格 的选 择 对于高压柜主电路母排的选择 ， 开关柜的额定 电流是选 择母排 的最 小 限度 ， 同时还 要 考 虑母 排 应 承受 主 电路 的 开断 电流 和 动 热稳 定电流。母排采用平放或竖放敷设， 因散热因素， 同规格母排允许载 流量在平放敷设时小于其竖放敷设时。 母排 的选用应依据表 １ 的要
母 线尺 寸 （ ｂ ×
≤ ５× ５ ０
（ ｂ ×ａ ）（ ａ ｒ ｍ ）
３ Ｏ ×４
ａ ） 铝 （
母线 材料 ａ 为 料厚 ） 铜 （ ａ为料 厚 ）
Ｒ≥ ２ａ Ｒ≥ ２ａ
４ ０ ０ ≤Ｉ ≤６ ０ ０ ６ ０ ０ ≤Ｉ ≤１ ０ ０ ０ １ ０ ０ ０ ≤Ｉ ≤１ ２ ５ ０

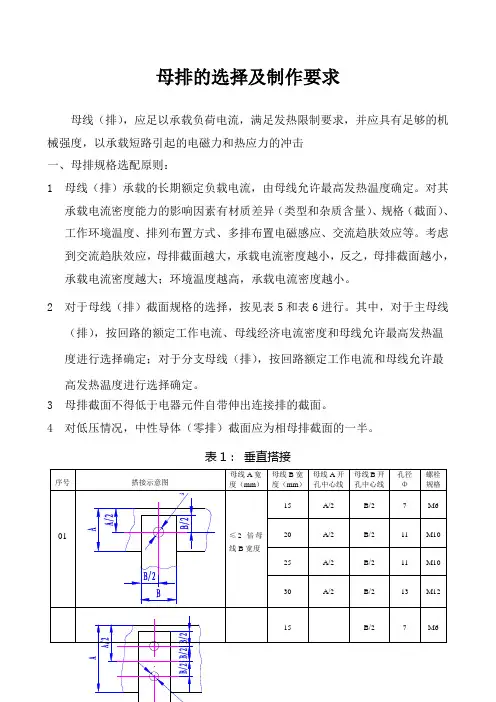

母排的选择及制作要求
母排的选择及制作要求
母线（排），应足以承载负荷电流，满足发热限制要求，并应具有足够的机械强度，以承载短路引起的电磁力和热应力的冲击
一、母排规格选配原则：
1母线（排）承载的长期额定负载电流，由母线允许最高发热温度确定。
对其承载电流密度能力的影响因素有材质差异（类型和杂质含量）、规格（截面）、工作环境温度、排列布置方式、多排布置电磁感应、交流趋肤效应等。
考虑到交流趋肤效应，母排截面越大，承载电流密度越小，反之，母排截面越小，承载电流密度越大；环境温度越高，承载电流密度越小。
2对于母线（排）截面规格的选择，按见表5和表6进行。
其中，对于主母线（排），按回路的额定工作电流、母线经济电流密度和母线允许最高发热温度进行选择确定；对于分支母线（排），按回路额定工作电流和母线允许最高发热温度进行选择确定。
3母排截面不得低于电器元件自带伸出连接排的截面。
4对低压情况，中性导体（零排）截面应为相母排截面的一半。
表1：垂直搭接
表2：平行搭接
表3：搭接钻孔倒角尺寸
表4：母线相序排列表
二、母线截面规格的选择
三、母排长期允许承载交流负载电流
注：母线竖放时，矩形母排长期允许承载交流负载电流值。
当母排平放时，宽度为60mm及以下的矩形母排长期允许承载交流负载电流值应比本表降低5%，宽度大于60mm的应比本表降低8%。
矩形母排本体最高允许温度为70℃，环境温度为25℃时，矩形母排长期允许承载交流负载电流值。
对其它环境温度（指夏季平均最高环境温度）的矩形母排长期允许承载交流负载电流值，应为本表所列25℃母线允许电流值乘以环境温度校正系数K。
GFM-630A_10高压共箱母线槽动、热稳定的校验
GFM-630A/10高压共箱母线槽动、热稳定的校验发布时间：2022-08-17T03:32:30.581Z 来源：《当代电力文化》2022年7期作者：张鸿方[导读] 高压共箱封闭母线是发电厂、变电所、工业以及民用电源的常用引线，文中对高压共箱母线的用途，张鸿方（昆明耀龙电气有限公司；云南昆明 650000）摘要：高压共箱封闭母线是发电厂、变电所、工业以及民用电源的常用引线，文中对高压共箱母线的用途，运行过程中的不稳定产生的原因，三相短路电流的热效应与动、热稳定度校验等进行了分析，具体如下。
关键词：母线的用途，共箱母线的动、热稳定度校验，运行安全前言：共箱封闭母线主要是指三相母线导体封闭在同一个金属外壳中的金属封闭母线，是发电机常用引线，需要对共箱封闭母线具体用途、相关影响因素以及校验方法进行准确把握，充分了解共箱封闭母线的作用与价值，才能确保使用合理性。
一、封闭式共箱母线的用途共箱封闭母线包括不隔相共箱封闭母线、隔相共箱封闭母线及交直流励磁共箱母线,广泛用于100MW 以下发电机引出线与主变压器低压侧之间或75MW 及以上机组厂用于变压器低压侧与高压配电装置和之间的电流传输，共箱封闭母线也可用于发电机交直流励磁回路,变电所所用电引入母线、高压配电装置与高压配电装置或其它工业民用设施的电源引线[1-2]。
共箱封闭母线导体采用铜铝母排或槽铝槽铜结构紧凑安装方便运行维护工作量小,防护等级为IP54 可基本消除外界潮气灰尘以及外物引起的接地故障[3-4]。
外壳采用铝板制成,防腐性能良好,并且避免了钢制外壳所引起的附加涡流损耗,外壳电气上全部连通并多点接地,杜绝人身触电危险并且不需设置网栏简化了对土建的要求，根据用户需要可在母排上套热缩套管在箱体内安装加热器及呼吸器等以加强绝缘[5-6]。
二、存在的不稳定因素该系列母线具有优良的抗短路性能，由于具有铝（或弱磁钢板）外壳，能够有效地减弱涡流或环流引起的结构发热，降低母线外壳温度，减小电能损耗，提高载流量，减轻电动力。
动热稳定性校验工作总结
江西省电力公司2010年变电设备动热稳定校验总结（2011年元月17日）随着供电负荷的日益增长，江西电网系统规模不断扩大，电网逐步加强，同时也造成电力系统中短路电流水平逐年增大。
为掌握电网中的电气设备是否满足由于高短路电流水平带来的更严格的要求，省公司在2010年12月组织对公司所辖变电设备开展了动热稳定校验工作。
一、校验目的此次开展的设备动热稳定性能校验主要是为了检验电力系统发生短路故障时，冲击短路电流产生的电动力是否超出设备的承受能力，导致设备的型式结构遭到破坏；以及在短路电流的作用下，设备的大幅度温升是否超过该设备所能允许的最高温度，使设备烧毁。
二、校验内容此次校验的设备包括省公司所辖的13座500kV变电站、86座220kV变电站、271座110kV变电站、4座35kV变电站的6-500kV变压器、母线、电流互感器、断路器、隔离开关、设备接地引下线、接地网等。
其中，对刚性安装的电力设备如断路器、隔离开关、电流互感器，母排等进行了动稳定性校验，对于接地引下线、接地网、断路器、隔离开关、电流互感器、变压器等进行了热稳定性校验。
三、校验设备数量（一）动稳定性校验共校验断路器7603台，其中500kV断路器129台、220kV 断路器700台、110kV断路器1830台、35kV断路器762台、10kV断路器4015台、6kV断路器167台；共校验隔离开关14450组，其中500kV隔离开关267组、220kV隔离开关2093组、110kV隔离开关4729组、35kV隔离开关1513组、10kV隔离开关5544组、6kV隔离开关304组；共校验电流互感器7383组，其中500kV电流互感器128组、220kV电流互感器699组、110kV电流互感器1815组、35kV电流互感器669组、10kV电流互感器3875组、6kV电流互感器176组；共校验母排404段，其中35kV母排6段、10kV母排385段、6kV母排13段。
母线载流量为什么不宜大于？
母线载流量为什么不宜大于？《全国民用建筑工程设计技术措施-电气》第5.6.4条内有规定：“变压器二次侧母线，低压开关柜水平母线，除应满足短路电流冲击外其载流量不宜大于变压器二次侧额定电流的1.5倍。
”请问这是为什么？先答一下：10倍根下10，是变压器的容量系列。
1.5倍是另一个系列容量的变压器了。
而变压器运行，以及母线运行都有规定的。
我见过本地电业局内的110KV线路，对电流值有限制，不得大于这个值。
大了就切负荷。
靠母线的支持来解决强度问题，不能仅仅依靠加大母线截面。
提一个问题：满足短路电流冲击和其载流量不宜大于变压器二次侧额定电流的1.5倍这两个条件需要同时满足吗？也有靠改变母线（截面）形状来提高耐受电动力的。
从汉语语法…除...（条件A）外...（条件B）‟，理解是“A&B两个条件需要同时满足”这个说法有些欠缺。
我们来看低压开关柜主母线的选择方法：1）首先是额定电流。
额定电流并不完全取值于母线，更重要的是开关柜的IP等级。
IP等级越高，开关柜温升也越高，主母线额定电流降容越多。
例如IP30条件下2根30X10的主母线的载流量是1800A,，但在IP54下载流量只有1450A，只有原先的80%，或者说前者是后者的1.23倍2）主母线是靠母线夹和开关柜骨架支撑的，用以抵御短路电流的电动力冲击，其截面形状必须符合开关柜的设计规范。
对于不同外廓而相同面积的主母线，其抵御短路电流的能力不同，额定电流也不同至于主母线的价格，由于主母线占总成本的份额不太大，所以主母线的额定电流不一定会受价格的影响结论：主母线的额定电流是受型式试验决定的，型式试验的结论具有一票否决的效果；其次，主母线的额定电流又受开关柜的防护等级影响，防护等级决定主母线额定电流的降容；再其次，主母线的额定电流受海拔高度和环境温度的影响，两者也会对主母线的额定电流降容注意：没有任何一部标准能对主母线截面和额定电流给出强制性要求建议楼主去看看低压开关柜的两部强制性标准，即IEC60947-1（GB14048.1——《低压开关设备和控制设备总则》)和IEC60439-1(GB7251.1——《低压成套开关设备和控制设备第一部分型式试验和部分型式试验》），看看其中可有主母线额定电流的强制性要求试举一例：若变压器容量是2500kVA，阻抗电压是6%，可得变压器的额定电流是3609A，我们可以选择4X60X10的主母线，其额定电流是4000A。
高压柜主母排及分支母排选择规范
1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。
如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。
进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。
联络母线的规格同主母线，根据上述特点。
35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。
对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。
对于主母线为多根时，要考虑分支母线的厚度尽量统一。
根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。
10KV母排动稳定计算
电气基础知识:热稳定与动稳定双击自动滚屏发布者：mm 发布时间：2006-4-7 阅读：387次1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。
额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。
注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。
额定峰值耐受电流应该等于2.5倍额定短时耐受电流。
注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。
额定短路持续时间（t k）8]开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。
额定短路持续时间的标准值为2s。
如果需要，可以选取小于或大于2s的值。
推荐值为0.5s,1s,3s和4s。
2.根据额定短时耐受电流来确定导体截面：GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据以上计算,总结所用TMY的最小规格如下:有人采用:S=I√t k jf 103/165;k jf:集肤效应系数-TMY取1.15计算结果偏大,建∝议采用以上计算.3.根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离) 原则：作用在母线上的作用应力kg/cm≤母线允许应力;公式：△js=1.76L2i ch2*10-3/aW≤△y;△y=1400(Cu).700(Al)式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；i ch——根据上式导出：L MAX=√1400aw 103/1.76 i ch2=√0.795*106aw/ i ch矩形母线截面系数：１／母线宽度相对时：Ｗ＝０.１６７b2h;100*10=1.67;80*8=0.8552/母线厚度相对时：Ｗ＝０.１６７bh2;100*10=16.7;80*8=8.55其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于31.5KA系统,TMY100*10母线厚度相对时,假定a=28cm(中置柜),则:L MIN==√0.795*106aw/ i ch=240(cm)=2400mm;对于31.5KA系统,TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1700mm;对于40KA系统,TMY100*10母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1900mm;TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1370mm;各种母线排列的最小跨距(mm)[280mm相距为例]就是说：1。
动热稳定母排选择知识分享
动热稳定母排选择电气基础知识:热稳定与动稳定论坛发言时，发现有的人对动热稳定的运用不是很熟。
现整理如下，希望得到大家的支持和认可，毕竟花费了我许多时间。
不当之处请指正。
1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。
额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。
注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。
额定峰值耐受电流应该等于2.5倍额定短时耐受电流。
注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。
额定短路持续时间（t k）开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。
额定短路持续时间的标准值为2s。
如果需要，可以选取小于或大于2s的值。
推荐值为0.5s,1s,3s和4s。
2.根据额定短时耐受电流来确定导体截面：GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据以上计算,总结所用TMY的最小规格如下:有人采用:S=I∝√t k jf 103/165; k jf:集肤效应系数-TMY取1.15计算结果偏大,建议采用以上计算.3.根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离)原则：作用在母线上的作用应力kg/cm≤母线允许应力;公式：△js=1.76L2i ch2*10-3/aW≤△y;△y=1400(Cu).700(Al)式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；i ch——根据上式导出：L MAX=√1400aw 103/1.76 i ch2=√0.795*106aw/ i ch矩形母线截面系数：１／母线宽度相对时：Ｗ＝０.１６７b2h;100*10=1.67;80*8=0.8552/母线厚度相对时：Ｗ＝０.１６７bh2;100*10=16.7;80*8=8.55其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于31.5KA系统,TMY100*10母线厚度相对时,假定a=28cm(中置柜),则:L MIN==√0.795*106aw/ i ch=240(cm)=2400mm;对于31.5KA系统,TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1700mm;对于40KA系统,TMY100*10母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1900mm;TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1370mm;各种母线排列的最小跨距(mm)[280mm相距为例]就是说：1。
国标母排相序标准
国标母排相序标准全文共四篇示例，供读者参考第一篇示例：国标母排相序标准是指根据国家标准制定的母排排列顺序规范。
母排是一种用于安装导线、接续导线以及分支接线等电力设备的电气元件，通常由一根导体组成，具有较强的导电能力和承载能力。
母排在电气系统中起着重要的作用，它能够对电流进行分配和传输，从而确保电气设备的正常运行。
为了保证母排的安全可靠运行，国家对母排的相序标准进行了规范，在母排的使用和安装过程中必须按照相应的标准进行操作。
国标母排相序标准主要包括以下几个方面：1. 相序的确定：国标母排相序标准中规定了母排的相序必须按照A相、B相、C相的顺序排列。
在实际应用中，必须严格按照这一顺序进行排列，不能随意更改。
2. 接线方式：国标母排相序标准规定了母排的接线方式，需要按照规定的方法进行连接。
接线时需要注意母排的导线连接是否牢固、导线是否正确连接至母排上等问题。
3. 安装规范：母排的安装必须符合国标母排相序标准的规定，安装位置要符合要求，且安装方式也必须符合国家标准。
为了确保安装的可靠性和安全性，工作人员在操作时需要严格遵守标准规范。
4. 检测要求：在母排的使用过程中，需要定期对母排进行检测，以确保其正常运行和安全性。
检测要求包括对母排的绝缘电阻、电气参数等进行检验，保证母排的质量和性能。
国标母排相序标准的制定，对于保障母排的安全可靠运行起着至关重要的作用。
母排在电气系统中具有不可替代的地位，其质量和性能对电气设备的正常运行至关重要。
如果母排的相序错误或者不符合规范，将会对电气设备的运行带来严重的危害和安全隐患。
为了加强对母排相序标准的宣传和普及，电气行业需要不断加强对从业人员的培训和教育，提高从业人员的专业技能和自觉遵守标准规定的意识。
只有在全行业的共同努力下，才能实现母排相序标准的有效执行和对电气设备的保护，从而确保电气系统的安全和稳定运行。
国标母排相序标准是保障电气设备安全运行的重要依据，电气行业的从业人员和相关单位必须认真学习和遵守这一标准，确保母排的正常运行和电气系统的安全稳定运行。
动热稳定性校验工作总结
江西省电力公司2010年变电设备动热稳定校验总结（2011年元月17日）随着供电负荷的日益增长，江西电网系统规模不断扩大，电网逐步加强，同时也造成电力系统中短路电流水平逐年增大。
为掌握电网中的电气设备是否满足由于高短路电流水平带来的更严格的要求，省公司在2010年12月组织对公司所辖变电设备开展了动热稳定校验工作。
一、校验目的此次开展的设备动热稳定性能校验主要是为了检验电力系统发生短路故障时，冲击短路电流产生的电动力是否超出设备的承受能力，导致设备的型式结构遭到破坏；以及在短路电流的作用下，设备的大幅度温升是否超过该设备所能允许的最高温度，使设备烧毁。
二、校验内容此次校验的设备包括省公司所辖的13座500kV变电站、86座220kV变电站、271座110kV变电站、4座35kV变电站的6-500kV变压器、母线、电流互感器、断路器、隔离开关、设备接地引下线、接地网等。
其中，对刚性安装的电力设备如断路器、隔离开关、电流互感器，母排等进行了动稳定性校验，对于接地引下线、接地网、断路器、隔离开关、电流互感器、变压器等进行了热稳定性校验。
三、校验设备数量（一）动稳定性校验共校验断路器7603台，其中500kV断路器129台、220kV断路器700台、110kV断路器1830台、35kV断路器762台、10kV断路器4015台、6kV断路器167台；共校验隔离开关14450组，其中500kV隔离开关267组、220kV 隔离开关2093组、110kV隔离开关4729组、35kV隔离开关1513组、10kV隔离开关5544组、6kV隔离开关304组；共校验电流互感器7383组，其中500kV电流互感器128组、220kV 电流互感器699组、110kV电流互感器1815组、35kV电流互感器669组、10kV电流互感器3875组、6kV电流互感器176组；共校验母排404段，其中35kV母排6段、10kV母排385段、6kV 母排13段。
高压柜主母排及分支母排选择规范
1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。
如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。
进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。
联络母线的规格同主母线，根据上述特点。
35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。
对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。
对于主母线为多根时，要考虑分支母线的厚度尽量统一。
根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。
gcs垂直母排原则
gcs垂直母排原则
GCS是指"General Circuit Switching"，即一般电路交换。
在
电力系统中，GCS垂直母排原则是指在电气设备布置中，母线应该
竖直放置，以确保电流的流动和分布均匀。
这一原则在电气系统设
计和规划中扮演着重要的角色。
首先，让我们从电气设备布置的角度来看GCS垂直母排原则。
在电气设备布置中，母线是电力系统中的重要组成部分，用于输送
电能。
按照GCS垂直母排原则，母线应该竖直放置，这样可以最大
程度地减小电流通过母线时的电阻损耗，同时也有利于热量的散发，从而保证电力系统的安全稳定运行。
其次，从电力系统的运行稳定性角度来看GCS垂直母排原则。
采用GCS垂直母排原则可以降低电流在母线中的不均匀分布，减小
电流密度的差异，有利于减小电气设备的热损耗，提高系统的运行
效率和稳定性。
此外，竖直放置的母线还能减小电磁干扰，提高系
统的抗干扰能力，保障电力系统的正常运行。
最后，从安全性角度来看GCS垂直母排原则。
采用GCS垂直母
排原则可以减小母线的接地电阻，降低接地电流对设备和人员的影
响，提高电力系统的安全性。
此外，竖直放置的母线也有利于减小电磁辐射，减少对周围设备和人员的影响，保障工作人员的安全。
总的来说，GCS垂直母排原则在电力系统中具有重要的意义，它不仅可以提高电力系统的运行效率和稳定性，还可以提高系统的安全性，保障设备和人员的安全。
因此，在电气设备的布置和设计中，应该充分考虑GCS垂直母排原则，以确保电力系统的安全稳定运行。
母排尺寸及载流量标准
母排尺寸及载流量标准嘿，你知道吗？在电气世界的奇妙冒险中，就像超级英雄要有强大的装备一样，母排也有它至关重要的“尺寸与载流量标准”。
要是搞不清楚，小心电气系统这个“超级堡垒”被电流这头“怪兽”攻破哦！**“尺寸的魔法：合适才是王道”**在母排的世界里，尺寸可不是随便定的，合适的尺寸就如同为灰姑娘找到合脚的水晶鞋！母排的尺寸决定了它能够承载电流的能力，就像道路的宽窄决定了能通过车辆的多少。
如果尺寸选小了，电流就像汹涌的人群挤在狭窄的小道上，会让母排“热得发烫”，甚至引发故障，这可真是一场“电流灾难”！比如说，在一个大型工厂的电力系统中，如果因为疏忽选择了过小尺寸的母排，那后果简直不堪设想，生产可能会被迫停止，损失那叫一个惨重。
所以，选择合适尺寸的母排，是保障电气系统稳定运行的关键一步，可不能马虎哟！**“载流量的密码：洞察电流的心思”**载流量就像是母排的“流量明星”指标，搞懂它，你才能让母排C 位出道！载流量就好比是母排能够承受的最大“粉丝热情”，超过这个限度，母排可就要“崩溃”啦。
不同材质、不同形状的母排，载流量都有所不同。
铜质母排通常比铝质母排的载流量要大，就像跑车比普通轿车跑得更快一样。
而且，环境温度也会对载流量产生影响，高温环境就像是给载流量施加了“减速魔法”，会让它降低。
想象一下，在炎热的夏天，如果没有考虑到环境温度对母排载流量的影响，那电气设备可能会突然“闹脾气”，给你带来大麻烦！**“精准匹配：打造完美电气组合”**要让母排尺寸和载流量完美匹配，那简直就是在玩一场高难度的“拼图游戏”！只有把尺寸和载流量这两块“拼图”严丝合缝地拼在一起，才能构建出稳定可靠的电气系统。
这就好比给超级英雄配备最合适的武器，让他们在战斗中发挥出最强的实力。
如果匹配不当，就像是让大力士拿着绣花针，或者让小瘦子去扛大鼎，完全发挥不出应有的作用。
比如在高楼大厦的供电系统中，精准匹配母排的尺寸和载流量，才能确保电梯、灯光等设备正常运行，让人们的生活舒适又安心。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气基础知识:热稳定与动稳定
论坛发言时，发现有的人对动热稳定的运用不是很熟。
现整理如下，希望得到大家的支持和认可，毕竟花费了我许多时间。
不当之处请指正。
1.定义:
热稳定电流是老的称呼，现称：额定短时耐受电流（I K）
在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。
额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。
注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积
动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）
在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。
额定峰值耐受电流应该等于2.5倍额定短时耐受电流。
注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。
额定短路持续时间（t k）
开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。
额定短路持续时间的标准值为2s。
如果需要，可以选取小于或大于2s的值。
推荐值为0.5s,1s,3s和4s。
2.根据额定短时耐受电流来确定导体截面：
GB3906[附录D]中公式：S=I/a√(t△θ)
式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：
25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm2
31.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm2
40KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm2
63KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm2
80KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2
接地母线按系统额定短时耐受电流的86.7%考虑:
25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm2
31.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm2
40KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm2
63KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm2
80KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2
根据以上计算,总结所用TMY的最小规格如下:
有人采用:S=I∝√t k jf 103/165;k jf:集肤效应系数-TMY取1.15计算结果偏大,建议采用以上计算.
3. 根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离)
原则：作用在母线上的作用应力kg/cm≤母线允许应力;
公式：△js=1.76L2i ch2*10-3/aW≤△y;
△y=1400(Cu).700(Al)
式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；
i ch——
根据上式导出：
L MAX=√1400aw 103/1.76 i ch2=√0.795*106aw/ i ch
矩形母线截面系数：
１／母线宽度相对时：Ｗ＝０.１６７b2h;100*10=1.67;80*8=0.855
2/母线厚度相对时：Ｗ＝０.１６７bh2;100*10=16.7;80*8=8.55
其中：b(cm): 母线宽度,h(cm): 母线厚度
所以:对于31.5KA系统,TMY100*10母线厚度相对时,假定a=28cm(中置柜),则:
L MIN==√0.795*106aw/ i ch=240(cm)=2400mm;
对于31.5KA系统,TMY80*8母线厚度相对时,假定a=28cm,则:
L MIN==√0.795*106aw/ i ch=1700mm;
对于40KA系统,TMY100*10母线厚度相对时,假定a=28cm,则:
L MIN==√0.795*106aw/ i ch=1900mm;
TMY80*8母线厚度相对时,假定a=28cm,则:
L MIN==√0.795*106aw/ i ch=1370mm;
各种母线排列的最小跨距(mm)[280mm相距为例]
就是说：1。
母线厚度相对时：立方
当KYN28-12型产品选用TMY100*10距离1400以内可不加支撑，超过1400必须加支撑；
当KYN28-12型产品选用TMY80*8距离1200以内可不加支撑，超过1200必须加支撑； 2．母线宽度相对时：平方
当KYN28-12型产品选用TMY100*10距离700以内可不加支撑，超过700必须加支撑；
当KYN28-12型产品选用TMY8*8距离500以内可不加支撑，超过500必须加支撑；。
