动稳定电流和热稳定电流

10KV母排动稳定计算

电气基础知识:热稳定与动稳定双击自动滚屏发布者：mm发布时间：2006-4-7阅读：387次1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。

额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。

注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。

额定峰值耐受电流应该等于2.5倍额定短时耐受电流。

注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。

额定短路持续时间（t k）8]开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。

额定短路持续时间的标准值为2s。

如果需要，可以选取小于或大于2s的值。

推荐值为0.5s,1s,3s和4s。

2.根据额定短时耐受电流来确定导体截面：GB3906[附录D]中公式：S=I/a√错误!θ)TMY 25 31.5 60*6 有人采用:S=I √t k jf 10 /165; k jf :集肤效应系数-TMY 取 1.15 计算结果偏大,建 ∝式中：I--额定短时耐受电流；a —材质系数，铜为 13，铝为 8.5；t--额定短路持续时间； △θ—温升（K ），对于裸导体一般取 180K ，对于 4S 持续时间取 215K 。

则：25KA/4S 系统铜母线最小截面积 S=（25/13）*√4/215=260 mm 231.5KA/4S 系统铜母线最小截面积 S=（31.5/13）*√4/215=330 mm 240KA/4S 系统铜母线最小截面积 S=（40/13）*√4/215=420 mm 263KA/4S 系统铜母线最小截面积 S=（63/13）*√4/215=660 mm 280KA/4S 系统铜母线最小截面积 S=（80/13）*√4/215=840 mm 2接地母线按系统额定短时耐受电流的 86.7%考虑:25KA/4S 系统接地铜母线最小截面积 S=260*86.7% =225mm 231.5KA/4S 系统接地铜母线最小截面积 S=330*86.7% =287mm 240KA/4S 系统接地铜母线最小截面积 S=420*86.7% =370mm 263KA/4S 系统接地铜母线最小截面积 S=660*86.7% =580mm 280KA/4S 系统接地铜母线最小截面积 S=840*86.7% =730mm 2根据以上计算,总结所用 TMY 的最小规格如下:KA 40 63 80系统母线 50*6 80*6 或 60*880*10 100*10接地母线50*5 50*6 50*8 80*8 80*103议采用以上计算.3. 根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离)原则：作用在母线上的作用应力 k g/cm ≤母线允许应力;公式：△j s =1.76L 2i ch2*10-3/aW ≤ △y ;△ y =1400(Cu).700(Al)式中：L —母线支撑间距（cm ）；a —相间距离（cm ）；W ——矩形母线截面系数；i ch ——根据上式导出：L MAX =√1400aw 103/1.76 i ch2=√0.795*106aw/ i ch矩形母线截面系数：１／母线宽度相对时：Ｗ＝０.１６７b 2h;100*10=1.67;80*8=0.8552/母线厚度相对时：Ｗ＝０.１６７bh 2;100*10=16.7;80*8=8.55其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于 31.5KA 系统,TMY100*10 母线厚度相对时,假定 a=28cm(中置柜), 则:L MIN ==√0.795*106aw/ i ch =240(cm)=2400mm;对于 31.5KA 系统,TMY80*8 母线厚度相对时,假定 a=28cm,则:L MIN ==√0.795*106aw/ i ch =1700mm;对于 40KA 系统,TMY100*10 母线厚度相对时,假定 a=28cm,则:L MIN==√0.795*106aw/i ch=1900mm;TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/i ch=1370mm;各种母线排列的最小跨距(mm)[280mm相距为例]母线厚度相对时母线宽度相对时TMY100*10T MY80*8TMY100*1TMY80*8理论推荐理论推荐理论推荐理论推荐值值值值值值值值31.52400180017001400750700550500 401900140013701200610600430400就是说：1。

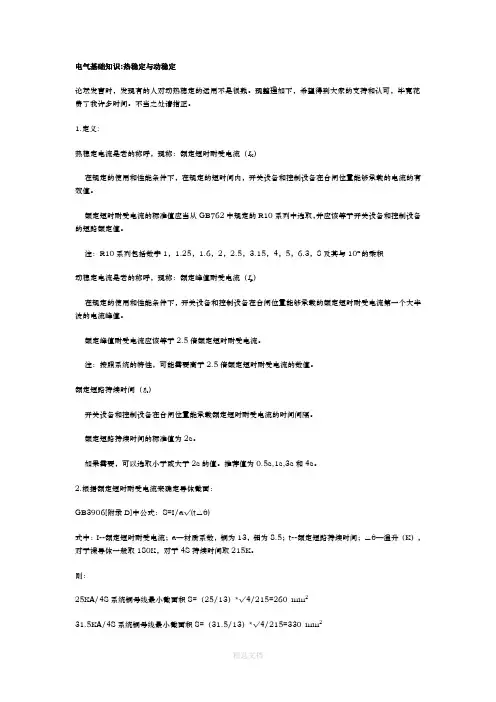

动热稳定母排选择

电气基础知识:热稳定与动稳定论坛发言时，发现有的人对动热稳定的运用不是很熟。

现整理如下，希望得到大家的支持和认可，毕竟花费了我许多时间。

不当之处请指正。

1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。

额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。

注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。

额定峰值耐受电流应该等于2.5倍额定短时耐受电流。

注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。

额定短路持续时间（t k）开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。

额定短路持续时间的标准值为2s。

如果需要，可以选取小于或大于2s的值。

推荐值为0.5s,1s,3s和4s。

2.根据额定短时耐受电流来确定导体截面：GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据以上计算,总结所用TMY的最小规格如下:有人采用:S=I∝√t k jf 103/165;k jf:集肤效应系数-TMY取1.15计算结果偏大,建议采用以上计算.3. 根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离)原则：作用在母线上的作用应力kg/cm≤母线允许应力;公式：△js=1.76L2i ch2*10-3/aW≤△y;△y=1400(Cu).700(Al)式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；i ch——根据上式导出：L MAX=√1400aw 103/1.76 i ch2=√0.795*106aw/ i ch矩形母线截面系数：１／母线宽度相对时：Ｗ＝０.１６７b2h;100*10=1.67;80*8=0.8552/母线厚度相对时：Ｗ＝０.１６７bh2;100*10=16.7;80*8=8.55其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于31.5KA系统,TMY100*10母线厚度相对时,假定a=28cm(中置柜),则:L MIN==√0.795*106aw/ i ch=240(cm)=2400mm;对于31.5KA系统,TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1700mm;对于40KA系统,TMY100*10母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1900mm;TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1370mm;各种母线排列的最小跨距(mm)[280mm相距为例]就是说：1。

动稳定和热稳定的计算.

电气的热稳定与动稳定1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K）电流通过导体时，导体要产生热量，并且该热量与电流的平方成正比，当有短路电流通过导体时，将产生巨大的热量，由于短路时间很短，热量来不及向周围介质散发，衡量电路及元件在这很短的时间里，能否承受短路时巨大热量的能力为热稳定（在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的短路电流的有效值）。

额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。

注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）短路电流、短路冲击电流通过导体时，相邻载流导体间将产生巨大的电动力，衡量电路及元件能否承受短路时最大电动力的这种能力，称作动稳定（在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值）。

额定峰值耐受电流应该等于2.5倍额定短时耐受电流。

注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。

额定短路持续时间（t k）开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。

额定短路持续时间的标准值为2s。

如果需要，可以选取小于或大于2s的值。

推荐值为0.5s,1s,3s和4s。

2.根据额定短时耐受电流来确定导体截面：GB3906[附录D]中公式：S=I/a√(t/△θ)式中：I--额定短时耐受电流（A）；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间(S)；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7%=370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据以上计算,总结所用TMY的最小规格如下:有人采用:S=I∝√t k jf 10/165；k jf:集肤效应系数-TMY取1.15计算结果偏大，建议采用以上计算。

动稳定和热稳定

电气的热稳定与动稳定1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K）电流通过导体时，导体要产生热量，并且该热量与电流的平方成正比，当有短路电流通过导体时，将产生巨大的热量，由于短路时间很短，热量来不及向周围介质散发，衡量电路及元件在这很短的时间里，能否承受短路时巨大热量的能力为热稳定（在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的短路电流的有效值）。

额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。

注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）短路电流、短路冲击电流通过导体时，相邻载流导体间将产生巨大的电动力，衡量电路及元件能否承受短路时最大电动力的这种能力，称作动稳定（在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值）。

额定峰值耐受电流应该等于2.5倍额定短时耐受电流。

注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。

额定短路持续时间（t k）开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。

额定短路持续时间的标准值为2s。

如果需要，可以选取小于或大于2s的值。

推荐值为0.5s,1s,3s和4s。

式中：I--额定短时耐受电流（A）；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间(S)；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据以上计算,总结所用TMY的最小规格如下:有人采用:S=I∝√t k jf 103/165；k jf:集肤效应系数-TMY取1.15计算结果偏大，建议采用以上计算。

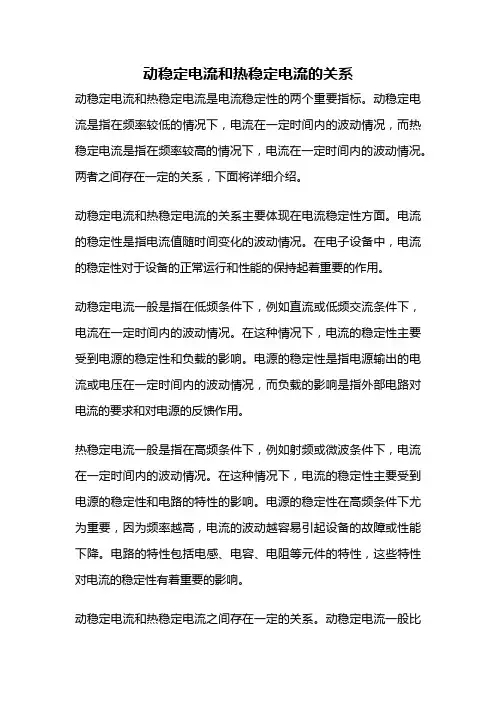

动稳定电流和热稳定电流的关系

动稳定电流和热稳定电流的关系动稳定电流和热稳定电流是电流稳定性的两个重要指标。

动稳定电流是指在频率较低的情况下，电流在一定时间内的波动情况，而热稳定电流是指在频率较高的情况下，电流在一定时间内的波动情况。

两者之间存在一定的关系，下面将详细介绍。

动稳定电流和热稳定电流的关系主要体现在电流稳定性方面。

电流的稳定性是指电流值随时间变化的波动情况。

在电子设备中，电流的稳定性对于设备的正常运行和性能的保持起着重要的作用。

动稳定电流一般是指在低频条件下，例如直流或低频交流条件下，电流在一定时间内的波动情况。

在这种情况下，电流的稳定性主要受到电源的稳定性和负载的影响。

电源的稳定性是指电源输出的电流或电压在一定时间内的波动情况，而负载的影响是指外部电路对电流的要求和对电源的反馈作用。

热稳定电流一般是指在高频条件下，例如射频或微波条件下，电流在一定时间内的波动情况。

在这种情况下，电流的稳定性主要受到电源的稳定性和电路的特性的影响。

电源的稳定性在高频条件下尤为重要，因为频率越高，电流的波动越容易引起设备的故障或性能下降。

电路的特性包括电感、电容、电阻等元件的特性，这些特性对电流的稳定性有着重要的影响。

动稳定电流和热稳定电流之间存在一定的关系。

动稳定电流一般比热稳定电流要容易实现，因为在低频条件下，电源的稳定性相对容易控制。

而在高频条件下，电源的稳定性要求更高，因此热稳定电流的实现相对困难。

因此，动稳定电流和热稳定电流之间的关系是动稳定电流是热稳定电流的一种特殊情况，即在低频条件下，动稳定电流可以近似等于热稳定电流。

为了实现电流的稳定性，一般需要采取一些措施。

首先，可以通过选择稳定性较好的电源来实现电流的稳定性。

其次，可以通过优化电路设计，提高电路的稳定性。

例如，可以采用稳压电路、滤波电路等来减小电流的波动。

此外，还可以通过使用稳定性较好的元件来提高电流的稳定性。

例如，可以选择电流稳定性较好的电阻、电容和电感等元件。

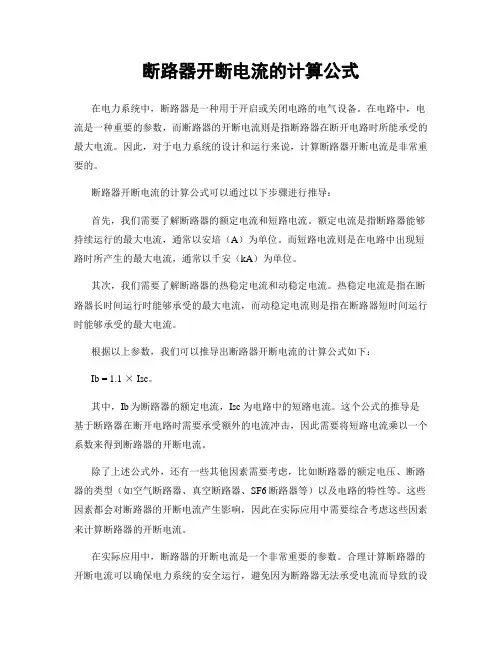

断路器开断电流的计算公式

断路器开断电流的计算公式在电力系统中，断路器是一种用于开启或关闭电路的电气设备。

在电路中，电流是一种重要的参数，而断路器的开断电流则是指断路器在断开电路时所能承受的最大电流。

因此，对于电力系统的设计和运行来说，计算断路器开断电流是非常重要的。

断路器开断电流的计算公式可以通过以下步骤进行推导：首先，我们需要了解断路器的额定电流和短路电流。

额定电流是指断路器能够持续运行的最大电流，通常以安培（A）为单位。

而短路电流则是在电路中出现短路时所产生的最大电流，通常以千安（kA）为单位。

其次，我们需要了解断路器的热稳定电流和动稳定电流。

热稳定电流是指在断路器长时间运行时能够承受的最大电流，而动稳定电流则是指在断路器短时间运行时能够承受的最大电流。

根据以上参数，我们可以推导出断路器开断电流的计算公式如下：Ib = 1.1 × Isc。

其中，Ib为断路器的额定电流，Isc为电路中的短路电流。

这个公式的推导是基于断路器在断开电路时需要承受额外的电流冲击，因此需要将短路电流乘以一个系数来得到断路器的开断电流。

除了上述公式外，还有一些其他因素需要考虑，比如断路器的额定电压、断路器的类型（如空气断路器、真空断路器、SF6断路器等）以及电路的特性等。

这些因素都会对断路器的开断电流产生影响，因此在实际应用中需要综合考虑这些因素来计算断路器的开断电流。

在实际应用中，断路器的开断电流是一个非常重要的参数。

合理计算断路器的开断电流可以确保电力系统的安全运行，避免因为断路器无法承受电流而导致的设备损坏或者人身伤害。

因此，电力系统的设计和运行人员需要对断路器的开断电流有深入的了解，并且合理计算和选择断路器的参数。

总之，断路器开断电流的计算公式是通过对断路器的额定电流、短路电流、热稳定电流和动稳定电流等参数进行综合考虑而得出的。

合理计算断路器的开断电流对于电力系统的安全运行至关重要，因此在实际应用中需要认真对待这一参数的计算和选择。

母线动热稳定校验

动稳定与热稳定1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K ）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。

额定短时耐受电流的标准值应当从GB 762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。

注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n 的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P ）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。

额定峰值耐受电流应该等于2.5倍额定短时耐受电流。

注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。

额定短路持续时间（t k ）8]开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。

额定短路持续时间的标准值为2s 。

如果需要，可以选取小于或大于2s 的值。

推荐值为0.5s,1s,3s 和4s 。

2.根据额定短时耐受电流来确定导体截面：公式：△θt a I S k *= 式中：I k --额定短时耐受电流；a —材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K ），对于裸导体一般取180K ，对于4S 持续时间取215K 。

则：25KA/4S 系统铜母线最小截面积S=（25/13）*√4/215=260 mm 231.5KA/4S 系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm 240KA/4S 系统铜母线最小截面积S=（40/13）*√4/215=420 mm 263KA/4S 系统铜母线最小截面积S=（63/13）*√4/215=660 mm 2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S 系统接地铜母线最小截面积S=260*86.7% =225mm 231.5KA/4S 系统接地铜母线最小截面积S=330*86.7% =287mm 240KA/4S 系统接地铜母线最小截面积S=420*86.7% =370mm 263KA/4S 系统接地铜母线最小截面积S=660*86.7% =580mm 2根据以上计算,总结所用TMY 的最小规格如下:∝ jf 10jf 采用以上计算.3.根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离)原则：作用在母线上的作用应力kg/cm≤母线允许应力;公式：△js=1.76L2i ch2*10-3/aW≤△y;△y=1400(Cu).700(Al)式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；i ch——根据上式导出：L MAX=√1400aw 103/1.76 i ch2=√0.795*106aw/ i ch矩形母线截面系数：１／母线宽度相对时：Ｗ＝０.１６７b2h;100*10=1.67;80*8=0.8552/母线厚度相对时：Ｗ＝０.１６７bh2;100*10=16.7;80*8=8.55其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于31.5KA系统,TMY100*10母线厚度相对时,假定a=28cm(中置柜),则:L MIN==√0.795*106aw/ i ch=240(cm)=2400mm;对于31.5KA系统,TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1700mm;对于40KA系统,TMY100*10母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1900mm;TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1370mm;各种母线排列的最小跨距(mm)[280mm相距为例]母线厚度相对时母线宽度相对时母线三角排列时(估算)TMY100*1 0 TMY80*8 TMY100*1TMY80*8TMY100*1TMY80*8理论值推荐值理论值推荐值理论值推荐值理论值推荐值理论值推荐值理论值推荐值31. 5 2400 1800 170140750 700 550 500 1300 1200 950 80040 1900 1400 1370 120610 600 430 400 1050 1000 750 700就是说：1。

选择电流互感器的动稳定和短时热电流的方法

选择电流互感器的动稳定和短时热电流的方法随着我国的电力系统的传输容量越来越大，系统的短路容量快速增加。

以10kV系统为例，短路容量从以前的几千安增大到了几十千安。

我国以前生产的电流互感器的额定动稳定电流和额定短时热电流（以下简称动稳定电流和短时热电流）是按照当时电力系统短路容量设计的，其值都比较小，目前，这种变化给电力系统的安全运行带来的隐患没有引起有关人员的高度注意，更没有及时对运行中的电流互感器的动、短时热稳定电流进行校核，及时更好不满足要求的电流互感器，各电网经常发生电流互感器的爆炸事故，造成不必要的损失。

这种爆炸事故不但会造成电流互感器本身的损坏，而且还会引起断路器等其它设备的损坏，每次事故的损失都比较严重。

因此，大家应十分重视电流互感器的动、短时热稳定电流的选择和校核工作。

电流互感器额定动稳定、短时热电流和试验方法电流互感器的短时热电流（Ith）是在二次绕组短路的情况下，电流互感器在一秒钟内承受住且无损伤的最大一次电流方均根值。

而额定动稳定电流（Idyn）是在二次绕组短路的情况下，电流互感器能承受其电磁力的作用而无电气或机械损伤的最大一次电流峰值。

并且，动稳定电流通常为短时热电流的2.5倍。

在电流互感器的型式试验中，需试验电流互感器的动稳定电流和短时热电流是否达到铭牌值，其短时热电流的试验方法：对于短时热电流（Ith）试验，互感器的初始温度应在5～40℃之间，本试验应在二次绕组短路下进行，所加电流I 和持续时间t应满足（I2t）不小于，且t在0.5～5s之间。

动稳定试验应在二次绕组短路下进行，所加一次电流的峰值，至少有一个峰不小于额定动稳定电流（Idyn）。

动稳定试验可以与上述热试验合并进行，只需试验中电流第一个主峰值不小于额定动稳定电流（Idyn）。

二、电力系统短路电流计算在电力系统中，一般三相短路电流数值较大，产生的电动力和发热也最严重。

在确定电流互感器动稳定和短时热电流时，可以只根据三相短路电流来选择，而不必考虑系统中的中性点是否接地。

刀开关和隔离开关的主要技术参数

⼑开关和隔离开关的主要技术参数
(1)额定电压。

额定电压是指在规定条件下，开关在长期⼯作中能承受的最⾼电压。

⽬前国内⽣产的⼑开关的额定电压⼀般为交流(50Hz) 500V以下，直流为440V以下。

(2)额定电流。

额定电流是指在规定条件下，开关在合闸位置允许长期通过的最⼤⼯作电流。

⽬前⽣产的⼤电流⼑开关的额定电流⼀般分为100A、200A、400A、600A、1000A、1500A六级。

⼩电流⼑开关的额定电流⼀般分为10A、15A、20A、30A、60A五级。

(3)通断能⼒。

通断能⼒指在规定条件下，在额定电压下能可靠接通和分断的最⼤电流值。

(4)电动稳定性电流（简称动稳定电流）。

当发⽣短路事故时，如果⼑开关能通以某⼀最⼤短路电流，并不因其所产⽣的巨⼤电动⼒的作⽤⽽发⽣变形、损坏或者触⼑⾃动弹出等现象，则这⼀短路电流（峰值）就是⼑开关的电动稳定性电流。

通常，⼑开关的电动稳定性电流为其额定电流的数⼗倍到数百倍。

(5)热稳定性电流（简称热稳定电流）。

当发⽣短路事故时，如果⼑开关能在⼀定时间（通常为1s）内通以某⼀最⼤短路电流，并不会因温度急剧升⾼⽽发⽣熔焊现象，则这⼀短路电流就称为⼑开关的热稳定性电流。

通常，⼑开关的1s热稳定性电流也为其额定电流的数⼗倍。

(6)机械寿命。

开关电器在需要修理或更换机械零件前所能承受的⽆载操作次数称为机械寿命。

⼑开关为不频繁操作电器。

(7)电寿命。

在规定的正常⼯作条件下，开关电器不需修理或更换零件的情况下，带负载操作次数称为电寿命。

电气的热稳定与动稳定

电气的热稳定与动稳定1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K）电流通过导体时，导体要产生热量，并且该热量与电流的平方成正比，当有短路电流通过导体时，将产生巨大的热量，由于短路时间很短，热量来不及向周围介质散发，衡量电路及元件在这很短的时间里，能否承受短路时巨大热量的能力为热稳定（在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的短路电流的有效值）。

额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。

注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）短路电流、短路冲击电流通过导体时，相邻载流导体间将产生巨大的电动力，衡量电路及元件能否承受短路时最大电动力的这种能力，称作动稳定（在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值）。

额定峰值耐受电流应该等于2.5倍额定短时耐受电流。

注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。

额定短路持续时间（t k）开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。

额定短路持续时间的标准值为2s。

如果需要，可以选取小于或大于2s的值。

推荐值为0.5s,1s,3s和4s。

2.根据额定短时耐受电流来确定导体截面：GB3906[附录D]中公式：S=I/a√(t/△θ)式中：I--额定短时耐受电流（A）；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间(S)；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据以上计算,总结所用TMY的最小规格如下:有人采用:S=I∝√t k jf 103/165；k jf:集肤效应系数-TMY取1.15计算结果偏大，建议采用以上计算。

额定短时耐受与额定峰值耐受

热稳定与动稳定热稳定电流是老的称呼，现称：额定短时耐受电流（IK）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。

额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。

注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（IP）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。

额定峰值耐受电流应该等于2.5倍额定短时耐受电流。

注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。

额定短路持续时间（tk）8]开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。

额定短路持续时间的标准值为2s。

如果需要，可以选取小于或大于2s的值。

推荐值为0.5s,1s,3s和4s。

2.根据额定短时耐受电流来确定导体截面：GB3906[附录D]中公式：S=I/a√(t/△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据以上计算,总结所用TMY的最小规格如下:TMY25 KA31.5KA40KA 63KA 80KA系统母线 50*6 60*6 80*6或60*8 80*10 100*10接地母线 50*5 50*6 50*8 80*8 80*10有人采用:S=I∝√t kjf 103/165; kjf:集肤效应系数-TMY取1.15计算结果偏大,建议采用以上计算3. 根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离)原则：作用在母线上的作用应力kg/cm≤母线允许应力;公式：△js=1.76L2ich2*10-3/aW≤△y;△y=1400(Cu).700(Al)式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；ich——根据上式导出：LMAX=√1400aw 103/1.76 ich2=√0.795*106aw/ ich矩形母线截面系数：１／母线宽度相对时：Ｗ＝０.１６７b2h;100*10=1.67;80*8=0.8552/母线厚度相对时：Ｗ＝０.１６７bh2;100*10=16.7;80*8=8.55其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于31.5KA系统,TMY100*10母线厚度相对时,假定a=28cm(中置柜),则:LMIN==√0.795*106aw/ ich=240(cm)=2400mm;对于31.5KA系统,TMY80*8母线厚度相对时,假定a=28cm,则:LMIN==√0.795*106aw/ ich=1700mm;对于40KA系统,TMY100*10母线厚度相对时,假定a=28cm,则:LMIN==√0.795*106aw/ ich=1900mm;TMY80*8母线厚度相对时,假定a=28cm,则:LMIN==√0.795*106aw/ ich=1370mm;各种母线排列的最小跨距(mm)[280mm相距为例]母线厚度相对时母线宽度相对时母线三角排列时(估算)TMY100*10 TMY80*8 TMY100*10 TMY80*8 TMY100*10 TM Y80*8理论值推荐值理论值推荐值理论值推荐值理论值推荐值理论值推荐值理论值推荐值31.5 2400 1800 1700 1400 750 700 550 5001300 1200 950 80040 1900 1400 1370 1200 610 600 430 4001050 1000 750 700就是说：1。

动稳定和热稳定的计算

电气的热稳定与动稳定1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K）电流通过导体时，导体要产生热量，并且该热量与电流的平方成正比，当有短路电流通过导体时，将产生巨大的热量，由于短路时间很短，热量来不及向周围介质散发，衡量电路及元件在这很短的时间里，能否承受短路时巨大热量的能力为热稳定（在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的短路电流的有效值）。

额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。

注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）短路电流、短路冲击电流通过导体时，相邻载流导体间将产生巨大的电动力，衡量电路及元件能否承受短路时最大电动力的这种能力，称作动稳定（在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值）。

额定峰值耐受电流应该等于2.5倍额定短时耐受电流。

注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。

额定短路持续时间（t k）开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。

额定短路持续时间的标准值为2s。

如果需要，可以选取小于或大于2s的值。

推荐值为0.5s,1s,3s和4s。

2.根据额定短时耐受电流来确定导体截面：GB3906[附录D]中公式：S=I/a√(t/△θ)式中：I--额定短时耐受电流（A）；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间(S)；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据以上计算,总结所用TMY的最小规格如下:有人采用:S=I∝√t k jf 103/165；k jf:集肤效应系数-TMY取1.15计算结果偏大，建议采用以上计算。

动热稳定性的基础知识

动热稳定性的基础知识1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（IK）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。

额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。

注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（IP）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。

额定峰值耐受电流应该等于2.5倍额定短时耐受电流。

注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。

额定短路持续时间（tk）8]开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。

额定短路持续时间的标准值为2s。

如果需要，可以选取小于或大于2s的值。

推荐值为0.5s,1s,3s和4s。

.根据额定短时耐受电流来确定导体截面：GB3906[附录D]中公式：S=I/a√(t/△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据以上计算,总结所用TMY的最小规格如下:TMY 25 KA 31.5KA 40KA 63KA 80KA系统母线50*6 60*6 80*6或60*8 80*10 100*10接地母线50*5 50*6 50*8 80*8 80*10有人采用:S=I∝√t kjf 103/165; kjf:集肤效应系数-TMY取1.15计算结果偏大,建议采用以上计算.[注：式中103为10的3次方]3. 根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离)原则：作用在母线上的作用应力kg/cm≤母线允许应力;公式：△js=1.76L2ich2*10-3/aW≤△y;△y=1400(Cu).700(Al)式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；ich——根据上式导出：LMAX=√1400aw 103/1.76 ich2=√0.795*106aw/ ich矩形母线截面系数：１／母线宽度相对时：Ｗ＝０.１６７b2h;100*10=1.67;80*8=0.8552/母线厚度相对时：Ｗ＝０.１６７bh2;100*10=16.7;80*8=8.55其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于31.5KA系统,TMY100*10母线厚度相对时,假定a=28cm(中置柜),则:LM IN==√0.795*106aw/ ich=240(cm)=2400mm;对于31.5KA系统,TMY80*8母线厚度相对时,假定a=28cm,则:LMIN==√0.795*106aw/ ich=1700mm;对于40KA系统,TMY100*10母线厚度相对时,假定a=28cm,则:LMIN==√0.795*106aw/ ich=1900mm;TMY80*8母线厚度相对时,假定a=28cm,则:LMIN==√0.795*106aw/ ich=1370mm;各种母线排列的最小跨距(mm)[280mm相距为例]母线厚度相对时母线宽度相对时母线三角排列时(估算)TMY100*10 TMY80*8 TMY100*10 TMY80*8 TMY100*10 TMY80*8理论值推荐值理论值推荐值理论值推荐值理论值推荐值理论值推荐值理论值推荐值31.5 2400 1800 1700 1400 750 700 550 500 13001200 950 80040 1900 1400 1370 1200 610 600 430 400 10501000 750 700就是说：1。

选择电流互感器的动稳定和短时热电流的方法

选择电流互感器的动稳定和短时热电流的方法摘要：本文分析了电网短路电流的特点，结合10kV的具体情况，介绍了根据电网短路电流选择电流互感器的额定动稳定电流和短时热电流的方法。

关键词：电网短路电流电流互感器随着我国的电力系统的传输容量越来越大，系统的短路容量快速增加。

以10kV系统为例，短路容量从以前的几千安增大到了几十千安。

我国以前生产的电流互感器的额定动稳定电流和额定短时热电流（以下简称动稳定电流和短时热电流）是按照当时电力系统短路容量设计的，其值都比较小，目前，这种变化给电力系统的安全运行带来的隐患没有引起有关人员的高度注意，更没有及时对运行中的电流互感器的动、短时热稳定电流进行校核，及时更好不满足要求的电流互感器，各电网经常发生电流互感器的爆炸事故，造成不必要的损失。

这种爆炸事故不但会造成电流互感器本身的损坏，而且还会引起断路器等其它设备的损坏，每次事故的损失都比较严重。

因此，大家应十分重视电流互感器的动、短时热稳定电流的选择和校核工作。

电流互感器额定动稳定、短时热电流和试验方法电流互感器的短时热电流（Ith）是在二次绕组短路的情况下，电流互感器在一秒钟内承受住且无损伤的最大一次电流方均根值。

而额定动稳定电流（Idyn）是在二次绕组短路的情况下，电流互感器能承受其电磁力的作用而无电气或机械损伤的最大一次电流峰值。

并且，动稳定电流通常为短时热电流的2.5倍。

在电流互感器的型式试验中，需试验电流互感器的动稳定电流和短时热电流是否达到铭牌值，其短时热电流的试验方法：对于短时热电流（Ith）试验，互感器的初始温度应在5～40℃之间，本试验应在二次绕组短路下进行，所加电流I 和持续时间t应满足（I2t）不小于，且t在0.5～5s之间。

动稳定试验应在二次绕组短路下进行，所加一次电流的峰值，至少有一个峰不小于额定动稳定电流（Idyn）。

动稳定试验可以与上述热试验合并进行，只需试验中电流第一个主峰值不小于额定动稳定电流（Idyn）。

电力系统动热稳定原则

动热稳定的运用发现有的人对动热稳定的运用不是很熟。

现整理如下，希望得到大家的支持和认可，毕竟花费了我许多时间。

不当之处请指正。

1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。

额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。

注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。

额定峰值耐受电流应该等于2.5倍额定短时耐受电流。

注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。

额定短路持续时间（t k）8]开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。

额定短路持续时间的标准值为2s。

如果需要，可以选取小于或大于2s的值。

推荐值为0.5s,1s,3s和4s。

2.根据额定短时耐受电流来确定导体截面：GB3906[附录F]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据以上计算,总结所用TMY的最小规格如下:有人采用:S=I∝√t k jf 103/165; k jf:集肤效应系数-TMY取1.15计算结果偏大,建议采用以上计算.3. 根据额定峰值耐受电流来确定铜母线最小跨距(两个支撑间的最大距离)原则：作用在母线上的作用应力kg/cm≤母线允许应力;公式：△js=1.76L2i ch2*10-3/aW≤△y;△y=1400(Cu).700(Al)式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；i ch——根据上式导出：L MAX=√1400aw 103/1.76 i ch2=√0.795*106aw/i ch2=√0.795*106aw/ i ch 矩形母线截面系数：１／母线厚度相对时：Ｗ＝０.１６７b2h; 100*10=1.67;80*8=0.8552/母线宽度相对时：Ｗ＝０.１６７bh2; 100*10=16.7;80*8=8.55其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于31.5KA系统,TMY100*10母线厚度相对时,假定a=28cm(中置柜),则:L MIN==√0.795*106aw/i ch=240(cm)=2400mm;对于31.5KA系统,TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1700mm;对于40KA系统,TMY100*10母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1900mm;TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1370mm;各种母线排列的最小跨距(mm)[280mm相距为例]就是说：1。

动热稳定母排选择知识分享

动热稳定母排选择电气基础知识:热稳定与动稳定论坛发言时，发现有的人对动热稳定的运用不是很熟。

现整理如下，希望得到大家的支持和认可，毕竟花费了我许多时间。

不当之处请指正。

1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。

额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。

注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。

额定峰值耐受电流应该等于2.5倍额定短时耐受电流。

注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。

额定短路持续时间（t k）开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。

额定短路持续时间的标准值为2s。

如果需要，可以选取小于或大于2s的值。

推荐值为0.5s,1s,3s和4s。

2.根据额定短时耐受电流来确定导体截面：GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据以上计算,总结所用TMY的最小规格如下:有人采用:S=I∝√t k jf 103/165; k jf:集肤效应系数-TMY取1.15计算结果偏大,建议采用以上计算.3.根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离)原则：作用在母线上的作用应力kg/cm≤母线允许应力;公式：△js=1.76L2i ch2*10-3/aW≤△y;△y=1400(Cu).700(Al)式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；i ch——根据上式导出：L MAX=√1400aw 103/1.76 i ch2=√0.795*106aw/ i ch矩形母线截面系数：１／母线宽度相对时：Ｗ＝０.１６７b2h;100*10=1.67;80*8=0.8552/母线厚度相对时：Ｗ＝０.１６７bh2;100*10=16.7;80*8=8.55其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于31.5KA系统,TMY100*10母线厚度相对时,假定a=28cm(中置柜),则:L MIN==√0.795*106aw/ i ch=240(cm)=2400mm;对于31.5KA系统,TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1700mm;对于40KA系统,TMY100*10母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1900mm;TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1370mm;各种母线排列的最小跨距(mm)[280mm相距为例]就是说：1。

断路器技术参数：动稳定电流和热稳定电流

断路器技术参数：动稳定电流和热稳定电流
1、动稳定电流：
断路器在闭合位置时，所能通过的较大短路电流，称为动稳定电流。

亦称额定峰值耐受电流。

它表明断路器在短路冲击电流作用下，承受电动力的能力。

这个值的大小由导电及绝缘等部件的机械强度所决定。

2、热稳定电流：
热稳定电流是断路器在规定时间内，允许通过的较大电流。

它表示断路器承受短路电流热效应的能力。

以短路电流的有效值表示。

断路器的铭牌规定的一定时间（1、2、4秒）的热稳定电流。

热稳定与动稳定

-- 作者：铁匠_索拉伦斯 -- 发布时间：2006-7-11 8:42:27 --
接地母线按系统额定短时耐受电流的 86.7%考虑: 25KA/4S 系统接地铜母线最小截面积 S=260*86.7% =225mm2 31.5KA/4S 系统接地铜母线最小截面积 S=330*86.7% =287mm2 40KA/4S 系统接地铜母线最小截面积 S=420*86.7% =370mm2
63KA/4S 系统接地铜母线最小截面积 S=660*86.7% =580mm2 80KA/4S 系统接地铜母线最小截面积 S=840*86.7% =730mm2
根据以上计算,总结所用 TMY 的最小规格如下:
TMY
KA 25
系统母线 50*6
接地母线 50*5
31.5 60*6
50*6
40 80*6 60*8 50*8
公式：△js=1.76L2ich2*10-3/aW≤△y; △ y=1400(Cu).700(Al) 式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；
ich—— 根据上式导出：
LMAX=√1400aw 103/1.76 ich2=√0.795*106aw/ ich
矩形母线截面系数：１／母线宽度相对时：Ｗ＝０.１６７b2h;100*10=1.67;80*8=0.855 2/母线厚度相对时：Ｗ＝０.１６７bh2;100*10=16.7;80*8=8.55 其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于 31.5KA 系统,TMY100*10 母线厚度相对时,假定 a=28cm(中置柜), 则: LMIN==√0.795*106aw/ ich=240(cm)=2400mm; 对于 31.5KA 系统,TMY80*8 母线厚度相对时,假定 a=28cm,则: LMIN==√0.795*106aw/ ich=1700mm; 对于 40KA 系统,TMY100*10 母线厚度相对时,假定 a=28cm,则: LMIN==√0.795*106aw/ ich=1900mm; TMY80*8 母线厚度相对时,假定 a=28cm,则: LMIN==√0.795*106aw/ ich=1370mm;

动稳定电流和热稳定电流

动稳定电流和热稳定电流热稳定电流是老的称呼，现称：额定短时耐受电流（IK）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。

额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。

注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（IP）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。

额定峰值耐受电流应该等于2.5倍额定短时耐受电流。

注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。

额定短路持续时间（tk）开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。

额定短路持续时间的标准值为2s。

如果需要，可以选取小于或大于2s的值。

推荐值为0.5s,1s,3s和4s。

根据额定短时耐受电流来确定导体截面：GB3906[附录中公式：S=I/a√(t/△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm2 63KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm2 80KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2 接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm2 31.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm2 40KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2。

断路器机械载荷

断路器机械载荷
断路器是一种能关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。

断路器机械载荷，即断路器在运行过程中能够承受的最大荷载，包括动稳定电流、热稳定电流和短路电流等。

在各种电压等级下，断路器的机械荷载允许值（即能承受的数值）会有所不同，具体可以参考相关表格。

例如，切断电容器组时，同一相断口触头间因有二倍工作电压而易于重燃，重燃或多次重燃将产生严重过电压，因此需要关注断路器不应发生重燃的容量范围。

此外，切断高压空载长线的能力也与机械荷载有关，不同电压等级的开关适应切断空载长线的能力不同。

断路器作为电力系统中的重要组成部分，其机械特性的正常与否直接影响到电力系统的稳定运行，因此对断路器机械特性进行实时监测具有重要意义。

在实际运行中，除了电气性能外，断路器的机械性能也需要重视，因为一些电气性能的实现需要机械性能提供保障。
