AUTO CAD中自定义线型的具体方法

合集下载

在CAD中创建自定义线型的方法

在CAD中创建自定义线型的方法

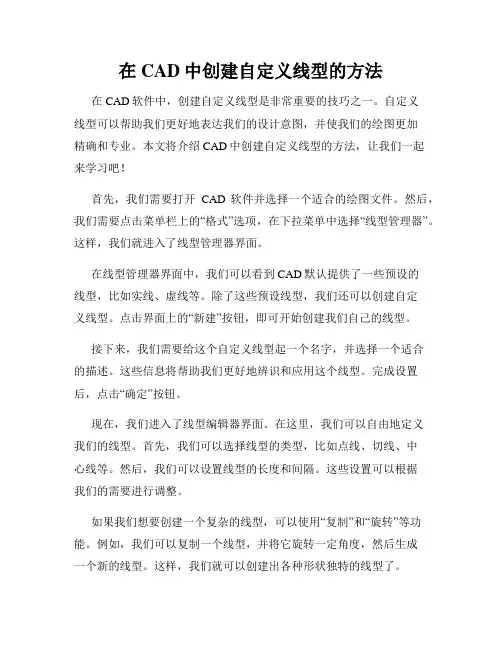

在CAD中创建自定义线型的方法在CAD软件中,创建自定义线型是非常重要的技巧之一。

自定义线型可以帮助我们更好地表达我们的设计意图,并使我们的绘图更加精确和专业。

本文将介绍CAD中创建自定义线型的方法,让我们一起来学习吧!首先,我们需要打开CAD软件并选择一个适合的绘图文件。

然后,我们需要点击菜单栏上的“格式”选项,在下拉菜单中选择“线型管理器”。

这样,我们就进入了线型管理器界面。

在线型管理器界面中,我们可以看到CAD默认提供了一些预设的线型,比如实线、虚线等。

除了这些预设线型,我们还可以创建自定义线型。

点击界面上的“新建”按钮,即可开始创建我们自己的线型。

接下来,我们需要给这个自定义线型起一个名字,并选择一个适合的描述。

这些信息将帮助我们更好地辨识和应用这个线型。

完成设置后,点击“确定”按钮。

现在,我们进入了线型编辑器界面。

在这里,我们可以自由地定义我们的线型。

首先,我们可以选择线型的类型,比如点线、切线、中心线等。

然后,我们可以设置线型的长度和间隔。

这些设置可以根据我们的需要进行调整。

如果我们想要创建一个复杂的线型,可以使用“复制”和“旋转”等功能。

例如,我们可以复制一个线型,并将它旋转一定角度,然后生成一个新的线型。

这样,我们就可以创建出各种形状独特的线型了。

除了线型的基本设置,线型编辑器还提供了其他一些高级功能。

例如,我们可以在线型上添加符号或者文字,以表示特定的意义。

我们还可以调整线型的颜色和粗细,以满足不同设计需求。

完成线型的编辑后,我们需要保存并关闭线型编辑器。

然后,在我们的绘图文件中应用这个自定义线型。

我们可以通过“格式”菜单栏中的“线型”选项来选择和应用线型。

找到我们刚刚创建的自定义线型,并将其应用在需要的线条上。

这样,我们就成功创建了自定义线型并将其应用到绘图中了。

创建自定义线型并不难,但需要耐心和细心。

我们应该充分了解我们的设计需求,并根据需求来调整线型的参数。

通过不断尝试和实践,我们可以创建出独特且适合我们设计的自定义线型。

CAD自定义线型编辑(带文本字符线、带形线的方法)

CAD自定义线型编辑(带文本字符线、带形线的方法)

CAD线型编辑(如何定制各种通用的性型)线型的多样性,是地形图绘制的特色之一,可以说掌握了地形图中线型的定制和使用,就等于掌握了AutoCAD线型定制的全部内容。

地(形)图行政区界线、道路、管线等都是用特殊的线型表示的,虽然在AutoCAD中很少有可供使用的专用的地形图线型,但通过由AutoCAD提供的线型自定义功能,处理这些特殊线型也并不是一件困难的事。

本文通过对地形图中典型线型的定制和使用的介绍,以帮助初学者掌握AutoCAD中线型的定制及使用。

在这里把地形图中的线分为两大类:一类是普通意义上的线,象等高线、小路,输电线、长城线等,这样的自定义线尽管有的外形较复杂,但都把它归为同一类,因为它们在使用上是一致的,由同样的方式调用,同样可供line、pline这样的命令使用,是“真正的线”;另一类是所谓多线(或多重线)Multiline。

多重线实质上是由多条线平行构置而成,对其定义好后,由多重线绘制命令mline,一次就可以把多条不同样式的平行线绘制成。

Multiline(多线)作为一种“线”,比起用Offset(偏移)等命令来,在使用上自然有作为“线”的优越之处。

一、如何定制各种通用的性型可以把普通线型的分为三类:简单线型、带形(Shape)的线型、带文本字符串的线型。

(一)、如何编辑和调用线型文件线型文件是以.lin为扩展名的文本文件,可使用任何ASCII文本编辑器来编辑,如WINDOWS的NOTEPAD记事本。

将线型文件编辑好后最好保存在AutoCAD的路径中,如AutoCAD安装目录下的SUPPORT子目录中,这样就可以进入AutoCAD的缺省调用路径中。

在线型文本中,可插入任何说明,只需在行首加上双分号“;;”。

在AutoCAD中要调用自定义的线型,只需在线型调用对话框中,将待输入的线型文件名,能过浏览路径,选择确认自定义的.lin文件即可。

(二)、如何定义象行政分界线这类简单的线型。

cad如何自定义线型

cad如何自定义线型

cad如何自定义线型
AutoCAD中自带的线型有的时候不一定会满足我们的需要,这个时候我们可以自定义个性线型。

下面店铺把方法都教给大家,一起来学习吧。

cad自定义线型的方法:
打开AutoCAD软件,在“特性”工具栏中如果位置点击“其他”,打开“线型管理器”窗口
当然你也可以在命令行直接输入LT ,打开“线型管理器”窗口
在“线型管理器”窗口右上侧点击“加载”按钮。

在“加载或重载线型”窗口中,点击“文件”按钮。

在“选择线型文件”窗口中,右击acad.lin文件,在弹出的菜单中选择“打开”命令。

系统会以记事本的方式打开。

复制任意一线型,将其修改成如图所示状态。

这个时候你要关闭“线型管理器”窗口和“加载或重载线型”窗口。

再保存文件。

再次在“线型管理器”窗口右上侧点击“加载”按钮,在“选择线型文件”窗口中你会看到我们刚刚自定义的线型。

这个时候我们再用刚刚自定义线型绘图,你会达到你想要的效果了。

CAD绘图中的自定义线型设置方法

CAD绘图中的自定义线型设置方法

CAD绘图中的自定义线型设置方法CAD软件是工程设计中必不可少的工具,能够帮助设计师们进行精确的绘图和建模。

在CAD绘图中,线型的设置是非常重要的一环,可以帮助我们区分不同的图层,并且提高图纸的可读性。

除了CAD软件自带的标准线型外,有时候我们还需要使用一些自定义的线型,以应对更为复杂的绘图需求。

本文将介绍CAD绘图中的自定义线型设置方法。

在CAD软件中,我们可以通过以下步骤来设置自定义线型:1. 打开CAD软件并创建一个新的图纸,选择绘图窗口的比例尺,以便更好地进行绘图。

2. 在CAD软件的“格式刀”功能区中,找到“线型管理器”选项并点击打开。

在弹出的线型管理器窗口中,可以看到预设的标准线型,也可以添加自定义的线型。

3. 点击线型管理器窗口中的“新建”按钮,弹出自定义线型编辑窗口。

在编辑窗口中,可以设置线型的名称、描述、全局比例和模式。

4. 在线型编辑窗口中,可以通过添加线段和空白段来创建自定义线型。

可以通过“添加”按钮来添加线段或空白段,并通过调整线段或空白段的长度和角度来定义线型的样式。

5. 在绘图过程中,可以根据需要选择使用预设的标准线型或自定义线型。

在CAD软件的线型菜单中,可以找到并选择自定义线型。

6. 使用自定义线型时,可以根据需要调整线型的比例和间距。

在CAD软件的线型比例菜单中,可以选择适当的比例和间距。

通过以上步骤,我们可以轻松地设置自定义线型,并在绘图过程中应用这些线型。

自定义线型的设置使得CAD绘图更加灵活多样,并能满足不同项目的绘图需求。

在使用自定义线型时,还有几点需要注意:1. 自定义线型的命名要简洁明了,并能够准确地描述线型的特点和用途。

这样可以方便日后的使用和识别。

2. 在添加线段和空白段时,要注意线段和空白段之间的长度和角度的合理性。

过短或过长的线段和过大或过小的角度都会影响线型的效果。

3. 在绘制图纸时,要根据需要选择合适的线型。

对于密集的线型,可以使用较小的比例和间距,以保持图纸的整洁性;对于稀疏的线型,可以使用较大的比例和间距,以增强线型的可读性。

CAD线型自定义设置

CAD线型自定义设置

一、自定义线性:
1、找到后缀为.lin文件,新建txt文件,后缀名称改为.lin
2、把原有的线性文件打开,复制到新建的文件中,进行相应的修改和设计
3、保存后,在cad中线性管理中,加载线性,打开相应的.lin文件,进行加载后,保存即可例子:创建:----J----J----J----J----J----J--
把类似的线性----gas----gas----gas----gas----gas----gas--改成----J----J----J----J----J----J--即可。

参数设置:W_LINE,Gas line ----J----J----J----J----J----J--
A,100,-.2,["W",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25
数字100表示两个字母间的线间距;2表示字体前端与线间距;s表示与字母大小;0.25最后一个数字表示字母后端与线间距;X/Y表示字母的位置;
经调试后,最佳参数为:
*J_LINE,Gas line ----J----J----J----J----J----J--
A,3,-.3,["J",STANDARD,S=.35,R=0.0,X=-0.15,Y=-.15],-.2
二、常用设置
1、十字光标大小:点击右键-选项-显示-右下角十字光标大小设置
2、画图背景颜色:点击右键-选项-显示-左下角
然后点击颜色出现
在颜色中选择黑色,保存应用即可。

三、画图技巧
1、管道截至符号的绘制:由两段圆弧组成
通过一个半圆打断,然后镜像,拼接在一起,再旋转一个,看起来自然为止。

CAD中虚线与线型的自定义方法

CAD中虚线与线型的自定义方法

CAD中虚线与线型的自定义方法在CAD设计工作中,经常会遇到需要使用虚线或自定义线型的情况,这些线型的使用可以增强图纸的可读性和美观性。

在AutoCAD软件中,可以通过以下方法实现虚线与线型的自定义。

第一步,打开AutoCAD软件并进入绘图界面。

使用指令“LINE”或“PLINE”绘制一条线段。

第二步,使用指令“LTSCALE”设置线型的比例。

该指令主要用于控制线型在图纸中的显示比例。

一般情况下,设置为1即可。

第三步,使用指令“LTYPE”进入线型管理器。

在弹出的线型管理器对话框中,可以看到AutoCAD中预定义的一些常用线型,如实线、虚线等。

在线型名称列表中选择一个合适的线型。

第四步,自定义线型。

在线型管理器对话框中,点击“新建”按钮,进入自定义线型编辑界面。

在该界面上,可以通过点、横线、竖线等基本元素构建出需要的线型图案。

基本元素的组合方式可以根据需要进行调整,形成复杂的线型图案。

第五步,设置线型比例。

在自定义线型编辑界面,可以设置线型中各个元素的长度比例。

可以根据需要调整各个元素的比例大小,以获得理想的线型效果。

第六步,保存自定义线型。

当设置完成后,点击“应用并关闭”按钮,返回线型管理器对话框。

在该对话框中,可以为自定义线型设置一个名称,并点击“保存并关闭”按钮。

第七步,应用自定义线型。

通过指令“-LAYER”打开图层管理器,选择需要应用自定义线型的图层。

在图层管理器对话框中,可以看到“线型”一栏,点击该栏中的下拉箭头,选择刚才自定义的线型。

至此,自定义线型的应用就完成了。

可以在绘图界面中绘制线段,选择相应图层后,该线段将会以自定义线型显示。

需要注意的是,当使用虚线进行绘图时,可能会遇到线段显示不完整的问题。

这是由于软件默认会在线段的两端停止绘制虚线。

解决这个问题的方法是通过指令“PDMODE”调整点的样式,将点的样式设置为0或其他不显示的样式。

总结来说,使用虚线和自定义线型可以为CAD设计增加更多的表现力和美观性。

CAD自定义线型编辑(带文本字符线、带形线的方法)

CAD自定义线型编辑(带文本字符线、带形线的方法)

CAD线型编辑(如何定制各种通用的性型)线型的多样性,是地形图绘制的特色之一,可以说掌握了地形图中线型的定制和使用,就等于掌握了AutoCAD线型定制的全部内容。

地(形)图行政区界线、道路、管线等都是用特殊的线型表示的,虽然在AutoCAD中很少有可供使用的专用的地形图线型,但通过由AutoCAD提供的线型自定义功能,处理这些特殊线型也并不是一件困难的事。

本文通过对地形图中典型线型的定制和使用的介绍,以帮助初学者掌握AutoCAD中线型的定制及使用。

在这里把地形图中的线分为两大类:一类是普通意义上的线,象等高线、小路,输电线、长城线等,这样的自定义线尽管有的外形较复杂,但都把它归为同一类,因为它们在使用上是一致的,由同样的方式调用,同样可供line、pline这样的命令使用,是“真正的线”;另一类是所谓多线(或多重线)Multiline。

多重线实质上是由多条线平行构置而成,对其定义好后,由多重线绘制命令mline,一次就可以把多条不同样式的平行线绘制成。

Multiline(多线)作为一种“线”,比起用Offset(偏移)等命令来,在使用上自然有作为“线”的优越之处。

一、如何定制各种通用的性型可以把普通线型的分为三类:简单线型、带形(Shape)的线型、带文本字符串的线型。

(一)、如何编辑和调用线型文件线型文件是以.lin为扩展名的文本文件,可使用任何ASCII文本编辑器来编辑,如WINDOWS的NOTEPAD记事本。

将线型文件编辑好后最好保存在AutoCAD的路径中,如AutoCAD安装目录下的SUPPORT子目录中,这样就可以进入AutoCAD的缺省调用路径中。

在线型文本中,可插入任何说明,只需在行首加上双分号“;;”。

在AutoCAD中要调用自定义的线型,只需在线型调用对话框中,将待输入的线型文件名,能过浏览路径,选择确认自定义的.lin文件即可。

(二)、如何定义象行政分界线这类简单的线型。

CAD教程 自定义线型与线宽设置

CAD教程 自定义线型与线宽设置

CAD教程:自定义线型与线宽设置CAD软件是一款广泛应用于建筑、工程和制造等行业的设计软件,它能够帮助用户进行精确的图纸绘制和设计。

在CAD软件中,线型和线宽都是非常重要的参数,通过自定义线型和线宽的设置,可以使图纸更加清晰明了。

首先,我们来了解一下什么是线型。

在CAD软件中,线型是指线条在图纸上的表现形式,不同的线型可以代表不同的含义。

比如,实线一般用于表示物体的轮廓或尺寸线;虚线常用于表示隐藏部分或辅助线;点线通常用于表示中心线等。

CAD软件中通常有一些默认的线型可供选择,但是有时候我们需要自定义一些特殊的线型。

下面是一些自定义线型的方法:1. 打开CAD软件并选择“线型”工具栏。

在线型工具栏中,你可以看到一些默认的线型,比如实线、虚线、点线等。

点击“线型管理器”图标,打开线型管理器对话框。

2. 在线型管理器对话框中,点击“新建”按钮,进入新建线型对话框。

在线型对话框中,你可以设置线型的名称、描述和图案样式。

通过调整线型的图案样式,你可以创建出各种不同的线型。

3. 在图案样式中,你可以选择不同的线段类型,比如直线、点线、虚线等。

你还可以调整线段的长度、间隔和方向,以创建出符合你需要的线型。

通过不断尝试和调整,你可以创造出各种独特的线型来满足特定的设计要求。

4. 在创建完线型后,点击“应用”按钮,将自定义线型添加到CAD软件中。

此时你可以在线型工具栏中看到你自定义的线型。

选择相应的线型,然后在图纸上绘制线条,就可以使用自定义的线型了。

接下来,我们来看一下线宽的设置。

线宽是指线条的粗细程度,通过调整线宽可以使图纸更加清晰和易读。

CAD软件中通常有一些默认的线宽可供选择,但是有时候我们需要根据实际需要自定义线宽。

下面是一些自定义线宽的方法:1. 打开CAD软件并选择“线宽”工具栏。

在线宽工具栏中,你可以看到一些默认的线宽,比如0.05mm、0.1mm、0.2mm等。

点击“线宽管理器”图标,打开线宽管理器对话框。

CAD绘图中自定义线型的创建与应用的技巧

CAD绘图中自定义线型的创建与应用的技巧

CAD绘图中自定义线型的创建与应用的技巧在CAD软件中,自定义线型是非常常用的功能,可以帮助我们实现各种精细化的绘图效果。

在本文中,我将向大家介绍CAD绘图中自定义线型的创建与应用的技巧。

首先,我们需要了解CAD中的线型分类。

CAD中的线型主要分为两类:默认线型和自定义线型。

默认线型是软件内置的一些常用线型,如实线、虚线、点线等。

而自定义线型则是由用户自己创建的特殊线型,可以根据需求来定义线型的样式。

接下来,我将以AutoCAD软件为例,向大家介绍自定义线型的创建与应用的具体步骤。

第一步,打开AutoCAD软件,点击菜单栏上的“格式”选项,在下拉菜单中选择“线型管理器”。

线型管理器窗口将打开。

第二步,点击线型管理器窗口中的“加载”按钮,选择一个线型文件(扩展名为.lin)并点击“打开”。

线型文件是一种文本文件,包含了自定义线型的定义信息。

第三步,线型管理器窗口中将会显示加载的线型文件中的所有自定义线型。

点击“设置当前”按钮,选择一个自定义线型并设置为当前线型。

第四步,回到绘图界面,我们可以通过以下几种方式应用自定义线型。

1. 在线型属性中选择自定义线型。

当我们绘制线段、多段线、矩形等对象时,在线型属性中可以选择当前使用的线型,包括默认线型和自定义线型。

选择自定义线型后,绘制的对象将会按照该线型进行显示。

2. 修改已有对象的线型。

选中需要修改线型的对象,打开属性编辑器,找到线型属性,选择自定义线型。

3. 应用于图层。

在图层管理器中,我们可以为每个图层设置线型。

在绘制对象时,将自动应用该图层的线型。

通过设置图层的线型,我们可以快速方便地应用自定义线型。

总结一下,自定义线型是CAD绘图中非常重要的特性,可以帮助我们实现各种精细化的绘图效果。

通过线型管理器,我们可以加载、设置和应用自定义线型。

在绘图过程中,可以直接选择自定义线型或将其应用于对象或图层,灵活使用自定义线型可以提高绘图效率和表现力。

希望以上介绍对大家在CAD绘图中创建和应用自定义线型有所帮助。

CAD中的自定义样式与线型

CAD中的自定义样式与线型

CAD中的自定义样式与线型在CAD软件中,自定义样式和线型是非常重要的功能,它们可以帮助我们在绘图过程中有效地组织和管理图形元素。

本文将介绍CAD中自定义样式和线型的使用技巧和注意事项。

首先,我们先来了解一下自定义样式。

自定义样式是CAD中一种可以自行创建并命名的线型、文字样式和尺寸样式。

它们可以根据我们自己的需求创建,并应用到绘图中的各个图形元素上。

通过使用自定义样式,我们可以使得绘图更加规范和统一。

在CAD中创建自定义样式非常简单。

我们可以通过应用程序菜单中的“样式管理器”来打开样式管理器对话框。

在对话框中,我们可以创建、编辑和删除各种线型、文字样式和尺寸样式。

新建或编辑样式后,我们可以为其定义对应的属性,比如线宽、颜色、字体等。

通过这些属性的设置,我们可以根据需要创建出各种不同的样式,并将其应用到图形元素上。

而在使用CAD绘图过程中,我们常常会遇到一种需求,即绘制不同线型的图形。

这时,我们就需要使用CAD中的线型功能了。

CAD中的线型可以是实线、虚线、点线等各种形式。

除了内置的线型之外,我们还可以通过自定义来创建新的线型。

例如,我们可以创建带箭头的线型,带刻度的线型等。

通过定义和应用不同的线型,我们可以使图形元素更加清晰明了。

要创建自定义线型,我们可以在样式管理器对话框中选择线型选项卡,并点击新建。

在新建的对话框中,我们可以自行定义线型的形状,比如线段的长度、间隔等,也可以添加特殊形状,如箭头等。

通过这些定义,我们就可以创建出各种自定义线型。

创建完线型后,我们可以将其应用到绘图中的图形元素上,使得图形元素的线型更加有个性和特点。

在使用自定义样式和线型时,我们需要注意一些技巧和注意事项。

首先,我们应该根据绘图需求合理选择样式和线型。

例如,在绘制建筑平面图时,我们可以使用实线表示墙体轮廓,使用虚线表示门窗位置,这样可以更加直观地体现建筑结构。

其次,我们要避免过度使用自定义样式和线型,以防止图纸变得杂乱和难以理解。

CAD自定义线型技巧

CAD自定义线型技巧

CAD自定义线型技巧自定义线型是CAD设计软件中非常有用的功能之一。

通过自定义线型,您可以创建各种各样想要的线型样式。

本文将介绍一些CAD自定义线型的技巧,帮助您更好地运用这一功能。

1. 打开CAD软件并选择“线型管理器”。

在CAD的菜单栏中找到“格式”选项,并点击“线型管理器”选项。

2. 在线型管理器中查看已有的线型。

您可以看到CAD已经预先定义了一些线型样式,比如实线、虚线、点线等。

这些线型可以直接在图纸中使用。

3. 创建新的线型。

如果您希望使用一种自定义线型,可以点击“新建”按钮。

在弹出的对话框中,您可以定义线型的名称、描述和模式。

4. 定义线型模式。

CAD的线型模式是指线型样式的重复序列。

您可以根据需要设置线型的模式。

比如,可以定义一种由虚线和点线交替组成的模式。

5. 设置线型的比例。

每种线型都可以根据需要进行比例调整。

在线型管理器中,您可以设置线型的比例大小。

您可以将线型的比例设置为100,也可以设置为其他值来调整线型在图纸中的显示效果。

6. 保存自定义线型。

当您对自定义线型进行了设置之后,点击“应用”按钮,并保存线型。

这样,您就可以在以后的绘图任务中直接使用这个自定义线型。

7. 将线型应用于图纸。

在CAD软件中,您可以选择自定义线型并将其应用于图纸中的各个对象。

比如,您可以选择自定义线型并将其应用于一条直线或一个多边形。

8. 导入外部线型。

除了自定义线型,CAD软件还支持导入外部线型。

您可以从其他CAD文件中导入线型样式,并在自己的图纸中使用。

9. 编辑现有线型。

如果您需要对已有的线型进行一些修改,可以在线型管理器中选择相应的线型并进行编辑。

您可以修改线型的模式、比例和其他属性。

10. 组合线型。

CAD软件还支持将多个线型进行组合,以创建更复杂的线型效果。

您可以在线型管理器中使用“组合”功能来实现这一点。

通过以上的步骤和技巧,您可以在CAD软件中灵活地运用自定义线型功能。

无论是创建特殊效果的线型还是调整线型的显示效果,CAD的线型管理器都是一个非常有用的工具。

Autocad自定义线型设置

Autocad自定义线型设置

AutoCAD提供了两个线型文件,即AutoCAD主文件夹的“SUPPORT”子文件夹中的“acad.lin”和“acadiso.lin”,分别在使用样板文件“acad.dwt”和“acadiso.dwt”创建文件时被调用。

这两个文件中定义的线型种类相同,区别仅在于线型的尺寸略有不同。

以“acad.lin”文件为例来介绍线型的定义和定制,该文件中定义了45种不同的线型,其中包括14种ISO线型和7种复杂线型,其余24种简单线型又可分为8组,每组线型的样式相同而线段长度和间隔不同。

例如,“DASHED2”和“DASHEDX2”线型的线段长度和间隔分别为“DASHED”线型的0.5倍和2倍。

线型的定义1. 线型定义格式线型定义由标题行和模式行两部分组成。

(1) 标题行:由线型名称和线型描述组成,标题行以“*”为开始标记,线型名称和描述由逗号分开,其格式为:*linetype-name [, description](*线型名称[,线型描述])(2) 模式行:由对齐码和线型规格说明组成,中间由逗号分开,其格式为:alignment,patdesc-1,patdesc-2, ...(对齐码,线型规格说明…)例如:在acad.lin文件中对BORDER(边界线)的定义如下:其中对齐码“A”表示该线型采用两端对齐方式,目前AutoCAD仅支持这一种对齐方式。

2. 简单线型的定义简单线型是由短划线(Dash)、点(Dot)和空格(Space)组合而成。

在简单线型的规格说明中,正数表示其值为长度的短划线,负数表示其绝对值为长度的空格,0表示点。

例如在BORDER的规格说明“A,.5,-.25,.5,-.25,0,-.25”中,.5表示0.5个单位长的短划线,-.25表示0.25个单位长的空格,0表示一个点。

3. 复杂线型的定义复杂线型是在简单线型中嵌入符号、字符串或形(关于形的详细介绍见第33章)等其它元素而成的。

autocad自定义线型设置

autocad自定义线型设置

AutoCAD提供了两个线型文件,即AutoCAD主文件夹的“SUPPORT”子文件夹中的“acad.lin”和“acadiso.lin”,分别在使用样板文件“acad.dwt”和“acadiso.dwt”创建文件时被调用。

这两个文件中定义的线型种类相同,区别仅在于线型的尺寸略有不同。

以“acad.lin”文件为例来介绍线型的定义和定制,该文件中定义了45种不同的线型,其中包括14种ISO线型和7种复杂线型,其余24种简单线型又可分为8组,每组线型的样式相同而线段长度和间隔不同。

例如,“DASHED2”和“DASHEDX2”线型的线段长度和间隔分别为“DASHED”线型的0.5倍和2倍。

线型的定义1. 线型定义格式线型定义由标题行和模式行两部分组成。

(1) 标题行:由线型名称和线型描述组成,标题行以“*”为开始标记,线型名称和描述由逗号分开,其格式为:*linetype-name [, description](*线型名称[,线型描述])(2) 模式行:由对齐码和线型规格说明组成,中间由逗号分开,其格式为:alignment,patdesc-1,patdesc-2, ...(对齐码,线型规格说明…)例如:在acad.lin文件中对BORDER(边界线)的定义如下:其中对齐码“A”表示该线型采用两端对齐方式,目前AutoCAD仅支持这一种对齐方式。

2. 简单线型的定义简单线型是由短划线(Dash)、点(Dot)和空格(Space)组合而成。

在简单线型的规格说明中,正数表示其值为长度的短划线,负数表示其绝对值为长度的空格,0表示点。

例如在BORDER的规格说明“A,.5,-.25,.5,-.25,0,-.25”中,.5表示0.5个单位长的短划线,-.25表示0.25个单位长的空格,0表示一个点。

3. 复杂线型的定义复杂线型是在简单线型中嵌入符号、字符串或形(关于形的详细介绍见第33章)等其它元素而成的。

AutoCAD中线型的定制和使用

AutoCAD中线型的定制和使用

AutoCAD中线型的定制和使用---- 二、如何绘制高速公路这样的多重线(Multiline)---- 象公路和高速公路这样的线体,是由几种不同颜色的线组成的,这种线型就很适合用Multiline来绘制。

---- 多重线的操作方法如下:---- 1. 在菜单“Format”栏下选多线风格“Multiline Styles”,进入其对话框。

---- 2. 在“Multiline Styles”对话框中,第一项是“Current”,显示着现有的多重线名,这个被显示的多重线将被作为新建多重线的模板,因此应按“下三角”从已有的线型中选择最合式的一个,缺省的是“STANDARD”。

在“Name”中,缺省显示的名称是所选定的模板线型的名称,应输入一个新的名称,并在“Description”中输入适当的描述和说明文字。

---- 3. 按“Add(添加)”钮后,就将此线名加入到目前库中了。

下面就开始进行多重线的设置。

---- 4. 按“Element Properties...”,进入“Element Properties(元素属性)”对话框,设置多线中的各元素。

---- 5. 在该对话框中,用鼠标选择已存在的元素(线条),就可对其Color(颜色)、Linetype(线型)、Offset(偏移)三个参数进行更改,其中“偏移”是指所选定的(线)元素离中心线的距离,在中心之上为正,之下为负值。

---- 6. 在AutoCAD R14中,增强了在此指定Linetype(线型)的功能,这是一个很有用的功能,按此功能钮后,进入“Select Linetype”选择线型,如果当前的可选线型少,还可以通过“load...”调入自定义的各种线型。

能调用自定义线型这一功能,使得多重线实际上具有了绘制图案条带和花边的功能,而这在以往是只有通过编程才能实现的。

---- 7. 要增加元素(即线条),按“Add”钮,并随即指定其偏移量、颜色、线型三个参数值。

CAD软件中线型自定义详细步骤

CAD软件中线型自定义详细步骤

CAD自定义线型步骤:
1.新建一个记事本文件夹(新建文本文档.txt),如
2.打开文档,写入需要自定义的线型,如:6芯光缆:
*6芯光缆,6芯光缆 ---- GYTA-6D ---- GYTA-6D ---- GYTA-6D ---- A,4000,-400,["GYTA-6D",STANDARD,S=400,R=0,X=-200,Y=-200],-2000
其中,
A :固定代码
4000 :4000长的直线
-400: 400单位长的空白,负号表示抬笔,也就是空白一部分位移(也表示文字前端与前面线段的距离)
[ ]内的部分为一个字"GYTA-6D"
standard :字型(加入文字的大小受系统内文字样式的影响.如系统内无此样式则无法加载,建议使用系统内置文字样式。


S=400:S为字的比例(插入字母大小)
R=0:R为文字转角(插入字母的倾斜度)
X=-200,Y=-200:表示字水平与垂直偏移距离
-2000 :文字与线段的距离2000单位(文字末端与下条线段的距离)
3.全部设置完毕,点击保存。

4.修改文档的后缀为“.lin”,如
5.点开CAD图层管理器,点击该图层的线型,弹出对话框
6.点击加载
7.点击文件,选择刚刚自定义的线型文件,确定,以此按下图进行即可
8.全部设置完毕。

高级CAD技巧 自定义线型和线重

高级CAD技巧 自定义线型和线重

高级CAD技巧:自定义线型和线重在使用CAD软件进行设计和绘图时,我们经常会遇到需要自定义线型和线重的情况。

这些自定义的线型和线重可以帮助我们实现更加精准和具有个性化的绘图效果。

本文将介绍如何在AutoCAD软件中使用高级CAD技巧来自定义线型和线重。

一、自定义线型1. 打开AutoCAD软件并创建或打开一个绘图文件。

2. 在命令行输入“LINETYPE”(不含引号)并按下Enter键。

3. 弹出的“Linetype Manager”对话框中,点击“Load”按钮。

4. 在弹出的“Load or Reload Linetypes”对话框中,点击“File”按钮,并选择一个.lin文件。

5. 在“Load or Reload Linetypes”对话框中,选择需要加载的线型,并点击“OK”按钮。

6. 返回到“Linetype Manager”对话框中,可以看到加载的线型已经显示在列表中。

7. 点击“Set Current”按钮,将所选线型设为当前线型。

8. 点击“Close”按钮,关闭对话框。

9. 在绘图文件中,选择一个对象,并输入“PEDIT”命令(不含引号)。

10. 在弹出的编辑多段线对话框中,选择“Linetype”选项,并选择所需的线型。

11. 点击“Close”按钮,完成线型的应用。

二、自定义线重1. 打开AutoCAD软件并创建或打开一个绘图文件。

2. 在命令行输入“LWEIGHT”(不含引号)并按下Enter键。

3. 弹出的“Lineweight Settings”对话框中,可以看到不同线重的预设选项。

4. 点击“Show Details”按钮,可以查看详细的线重数值。

5. 在“Lineweight Settings”对话框中,选择一个预设的线重选项,或者手动输入一个具体数值。

6. 点击“OK”按钮,线重设置即生效。

7. 在绘图文件中,选择一个对象,并输入“LWEIGHT”命令(不含引号)。

CAD中创建自定义线型和填充样式的技巧

CAD中创建自定义线型和填充样式的技巧

CAD中创建自定义线型和填充样式的技巧CAD软件是一种专业的计算机辅助设计工具,广泛应用于建筑、机械、电子等行业。

在CAD软件中,线型和填充样式是设计中常用的元素,能够帮助用户更好地表达设计意图。

本文将介绍如何在CAD软件中创建自定义线型和填充样式的技巧。

一、创建自定义线型1. 打开CAD软件,并进入绘图界面。

2. 在命令栏中输入“linetype”并按下回车键,打开“线型管理器”对话框。

3. 在“线型管理器”对话框中,点击“加载”按钮,选择一个已存在的线型文件或者创建一个新的线型文件。

4. 如果选择创建新的线型文件,则点击“新建”按钮,进入“新建线型”对话框。

5. 在“新建线型”对话框中,输入线型的名称,并选择线型的样式。

6. 在“新建线型”对话框的“定义”框中,可以通过命令行输入命令来定义线型的各个元素,例如“H”代表水平线,“@1”代表相对于原点的位置。

7. 定义完线型的各个元素后,点击“应用”按钮,即可预览线型效果。

8. 如果线型效果符合要求,点击“关闭”按钮,即可保存该线型。

二、创建自定义填充样式1. 打开CAD软件,并进入绘图界面。

2. 在命令栏中输入“hatch”并按下回车键,打开“图案填充和渐变”对话框。

3. 在“图案填充和渐变”对话框中,点击“新建”按钮,进入“新建填充图案”对话框。

4. 在“新建填充图案”对话框中,选择填充图案的样式,并设置填充的角度和比例。

5. 如果需要创建自定义填充图案,点击“图案文件”区域的下拉菜单,选择“其他”。

6. 在“选择图案定义文件”对话框中,选择一个已存在的图案文件或者创建一个新的图案文件。

7. 如果选择创建新的图案文件,则点击“新建”按钮,进入“新建图案定义”对话框。

8. 在“新建图案定义”对话框中,可以通过命令行输入命令来定义图案的各个元素,例如“L”代表直线,“@1”代表相对于原点的位置。

9. 定义完图案的各个元素后,点击“应用”按钮,即可预览填充效果。

如何在CAD中添加自行创建的线型

如何在CAD中添加自行创建的线型

如何自行创建实用线型在日常AutoCAD绘图工作中,经常要用到各种不同的线型。

CAD自带提供了“acad.lin” 和“acadiso.lin”两个线型文件,这两个文件内预定义了许多实用简单线型供选择,可分别在使用了用样板文件“acad.dwt”和“acadiso.dwt”创建的文件中按需要加载调用。

这两个文件中定义的线型种类相同,区别仅在于线型的尺寸略有不同。

但这两个文件内的线型有时也满足不了绘图需求,这就需要自行创建。

CAD中的线型是以线型文件(也称为线型库)的形式保存的,其类型是以“*.lin”为扩展名的ASCII文件。

“*.lin”类型文件安装在support子目录下(可在线型管理器中打开“加载”窗口下的“文件”窗口查看安装路径)。

“*.lin”类型文件其实就是纯文本文件,里面保存了各种线型的定义,可用任何一种文本编辑器对这种文件进行编辑处理,双击该文件可直接使用记事本编辑。

可根据需要在该目录下重新创建一个扩展名为“.lin”的线型文件并在文件内或利用原有“acad.lin”和“acadiso.lin”文件并在文件内自行定义所需线型,通过加载来使用。

(“*.lin”类型文件也可安装在其它路径目录下,只是加载调用时比较麻烦)在文件中每种线型定义都是两行,第一行必须是以“ *”开始,定义线型名称和线型说明,都是由一段文字来表示,主要是为了在加载调用、该线型时加以区别而设置的,可以自行输入习惯的识别字和简易图形。

线型名称和线型说明之间用英文逗号隔开,说明允许省略。

第二行是正式的定义,以“A”和一个英文逗号开头,后面用正数表示实线段的长度,负数表示间隔的距离,“0”表示一个点,各部分之间用英文逗号隔开。

需要注意的是,任何一种线型,必须用实线段或点开头,不能用间隔开头。

其中,“ A”代表对齐方式,实线段参数的值应该大于或等于0,间隔参数的值应该小于0。

也就是说,参数值大于零,表示实线段,等于0,表示一个点,小于零,表示空白段。

自定义线型的方法

自定义线型的方法

自定义线型的方法:线型定义概述 (1)简单自定义线型 (2)自定义线型中的文字 (4)自定义线型中的形 (7)线型定义概述线型名称及其定义确定了特定的点划线序列、划线和空移的相对长度以及所包含的任何文字或形的特征。

可以使用 AutoCAD 提供的任何标准线型,也可以创建自己的线型。

线型样例在一个或多个线型定义文件(扩展名为 .lin)中定义了线型。

一个 LIN 文件可以包含许多简单线型和复杂线型的定义。

用户可以将新线型添加到现有 LIN 文件中,也可以创建自己的 LIN 文件。

要创建或修改线型定义,请使用文本编辑器或字处理器编辑 LIN 文件,或者在命令提示下使用 LINETYPE 命令编辑 LIN 文件。

创建线型后,必须先加载该线型,然后才能使用它。

AutoCAD 中包含的 LIN 文件为 acad.lin 和 acadiso.lin。

用户可以显示或打印这些文本文件,从而更好地了解如何构造线型。

简单自定义线型在线型定义文件中用两行文字定义一种线型。

第一行包括线型名称和可选说明。

第二行是定义实际线型图案的代码。

第二行必须以字母 A(对齐)开头,其后是一列图案描述符,用于定义提笔长度(空移)、落笔长度(划线)和点。

通过将分号 (;) 置于行首,可以在 LIN 文件中加入注释。

线型定义格式线型定义的格式为*linetype_name,descriptionA,descriptor1,descriptor2, ...例如,名为 DASHDOT 的线型定义为*DASHDOT,Dash dot __ . __ . __ . __ . __ . __ . __ . __A,.5,-.25,0,-.25这表示一种重复图案,以 0.5 个图形单位长度的划线开头,然后是 0.25 个图形单位长度的空移、一个点和另一个 0.25 个图形单位长度的空移。

该图案延续至直线的全长,并以 0.5 个图形单位长度的划线结束。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

CAD中自定义线型的设置方法
以区别污水管线、给水管线、污泥管线等,但经常都是画一段管线,写一个字母,然后再绘一段线,非常的繁琐,其实在CAD中可以自己动手绘制中间插字的线型,做好后打包,用的时候直接加载就行了,方便又省时省力,提高工作效率!具体做法如下:
1、在CAD的安装目录下support文件夹内找到acad.lin;
2、复制到其他文件夹,并改名为acadwater.lin,用记事本打开;
3、修改增添其中相关的语句,修改后保存。

举例说明:
*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS----
A,12.7,-5.08,[“GAS”,STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27],-6.35
以上是acad.lin文件中本身应有的,将它复制并修改为
*JI_LINE,Ji line ----J----J----J----J----J----J----J----J----J----J----
A,30.0,-3.0,[“J”,STANDARD,S=2.54,R=0.0,X=-0.85,Y=-1.27],-3.0
JI_LINE,是线型的名称
30.0是实线的长度,-3.0是实线端与插入字母间空白(字母左边空格)的长度
“J”是你要插入的字母,STANDARD是字母的字体
2.54是字母的高度,0.0是字母的旋转角度
(X=-2.54,Y=-1.27)是文字插入点的偏移量。

-3.0是插入字母与实线短间空白(字母右边空格)的长度
4、将修改后的acadwater.lin文件放入support文件夹
5、启动CAD,在acadwater.lin内加载相应线型。

Win7线型保存路径:
用户——Admin——APP Date——Roaming——Autodesk——AutoCAD 2010——R18.0——chs ——Support——acadwater.lin
*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS--
A,12.7,-5.08,["GAS",STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27],-6.35
详解如下:
第一行,线型的名称和可选的说明,格式同简单线型,星号+线型名称(+逗号+名称)
第二行,描述实际图形的代码。

必须是同一行完成,即不得换行。

其中,a为固定格式,必须有的,紧跟着的两个数字是线段和空格的长度,方括号里是定义的文字或形,后边为空格长度,
方格内的:s--比例,r--相对旋转,x--x轴偏移,y--y轴偏移,standard--字体格式,引号内的文字就是你要的东西了,你可以改成“煤气”的呀!
如你要求改成后:
*煤气_LINE,煤气line ----煤气----煤气----
A,12.7,-5.08,["煤气",STANDARD,R=0.0,X=0.0,Y=-0.2],-6.35
把此行增加到记事本最后一行即可,然后保存。

加载线型后就可以选这个线型用了。

注意:因为字体格式不同可能引起汉字不能正常显示,这里standard可以改为你常用的字体名称。

还有,如果你保存记事本时保存不了,先把前边打开的窗口关闭就行了。

CAD(无论是AutoCAD还是国产的浩辰CAD等同类CAD软件)中的线型是以线型文件(也称为线型库)的形式保存的,其类型是以“.lin”为扩展名的纯文本文件。

可以在CAD中加载已有的线型文件,并从中选择所需的线型;也可以修改线型文件或创建一个新的线型文件。

1. 线型定义格式
线型定义由标题行和模式行两部分组成。

(1) 标题行:由线型名称和线型描述组成,标题行以“*”为开始标记,线型名称和描述由逗号分开,其格式为:
*线型名称[,线型描述]
(2) 模式行:由对齐码和线型规格说明组成,中间由逗号分开,其格式为:
对齐码,线型规格说明…)
例如:在默认线型文件中对BORDER(边界线)的定义如下:
其中对齐码“A”表示该线型采用两端对齐方式。

2. 简单线型的定义
简单线型是由短划线、点和空格组合而成。

在简单线型的规格说明中,正数表示其值为长度的短划线,负数表示其绝对值为长度的空格,0表示点。

例如在BORDER的规格说明“A,.5,-.25,.5,-.25,0,-.25”中,.5表示0.5个单位长的短划线,-.25表示0.25个单位长的空格,0表示一个点。

3. 复杂线型的定义
复杂线型是在简单线型中嵌入符号、字符串或形等其它元素而成的。

如图1-1所示。

图2 复杂线型
(1) 在线型规格说明中嵌入文字的格式为:
["string",style,R=n1,A=n2,S=n3,X=n5,Y=n6]
其中:
Ÿ “string”:嵌入的文字,须用双引号括起来。

Ÿ style:嵌入文字所用的文字样式名。

Ÿ R:嵌入文字相对于画线方向的倾斜角度。

Ÿ A:嵌入文字相对于WCS坐标系中X轴正向的倾斜角度。

Ÿ S:嵌入文字的比例因子。

Ÿ X:嵌入文字在画线方向上的偏移量。

Ÿ Y:嵌入文字在画线方向的垂向上的偏移量。

例如:对“GAS_LINE”线型的定义如下:
*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS--
A,.5,-.2,["GAS",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25
(2) 在线型规格说明中嵌入形的格式为:
[shape,shape file,R=n1,A=n2,S=n3,X=n5,Y=n6]
其中:
Ÿ shape:嵌入的形。

Ÿ shape file:嵌入形所在的形文件,该文件应在CAD的字体路径中。

Ÿ R、A、S、X、Y的意义同上。

例如:对“GAS_LINE”线型的定义如下:
*FENCELINE2,Fenceline square ----[]-----[]----[]-----[]----[]---
A,.25,-.1,[BOX,ltypeshp.shx,x=-.1,s=.1],-.1,1
1.1.3 线型的创建和修改
通过前面的学习已经了解了线型是如何定义和保存的,在此基础上对标准线型进行修改或自己创建新的线型。


实例1 创建”interval”和“ARROW”线型
(1) 使用Windows附件中的“记事本”程序创建一个名为“user.lin”的文件。

(2) 在该文件中添加如下内容,如图3所示。

图3 “user.lin”文件
*INTERVAL,Interval___._.____._.____._.____
A,1,-.125,0,-.125,.25,-.125,0,-.125
*Arrow,Arrow -->-->-->
A,.25,-.05,[">",STANDARD,S=.1,R=0.0,X=-.1,Y=-.05],-.1
(3) 进入CAD,载入线型文件“user.lin”,即可使用该文件中定义的“INTERVAL”和“ARROW”线型,图4显示了使用这两种线型的例子。

图4 两种自定义线型
说明使用“-linetype”命令,如果该线型己在库文件中存在,则系统会提示用户该线型已经在库文件中定义,并询问用户是否重新定义。

用户可对其重新定义来实现对已有线型的修改。

更多CAD使用技巧请看:CAD使用技巧、CAD疑难解答汇总
相关文章:
找不到CAD线型自己又不会定义怎么办,试试制作线型工具
找不到CAD填充图案怎么办?CAD的填充图案的定制
找不到CAD填充图案又不会自己定义,试试超级填充
CAD多行文字为什么会乱码?为什么格式不对?
CAD 大字体什么意思?详细讲解CAD字体
CAD将图形从一张图纸复制到另一张图纸为什么会变。

相关文档
最新文档
