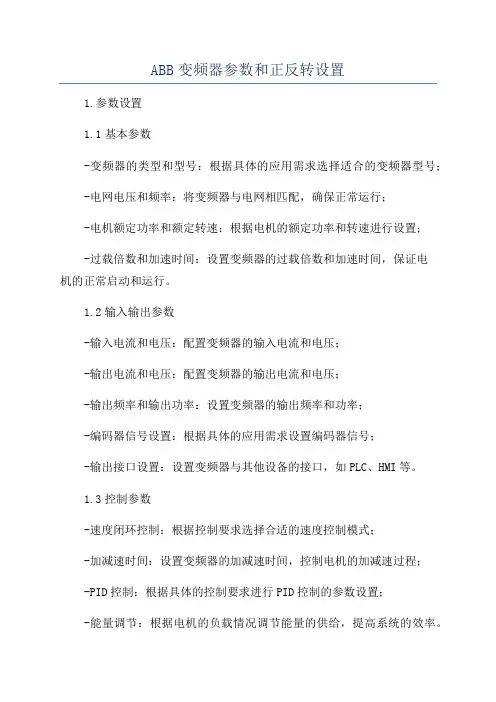

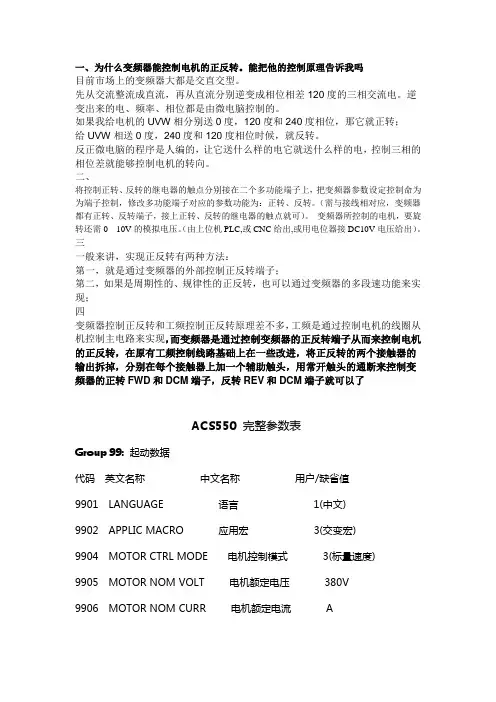

一、为什么变频器能控制电机的正反转。能把他的控制原理告诉我吗目前市场上的变频器大都是交直交型。

先从交流整流成直流,再从直流分别逆变成相位相差120度的三相交流电。逆

变出来的电、频率、相位都是由微电脑控制的。

如果我给电机的UVW相分别送0度,120度和240度相位,那它就正转;给UVW相送0度,240度和120度相位时候,就反转。

反正微电脑的程序是人编的,让它送什么样的电它就送什么样的电,控制三相的相位差就能够控制电机的转向。

将控制正转、反转的继电器的触点分别接在二个多功能端子上,把变频器参数设定控制命为

为端子控制,修改多功能端子对应的参数功能为:正转、反转。(需与接线相对应,变频器都有正转、反转端子,接上正转、反转的继电器的触点就可)。变频器所控制的电机,要旋

转还需0---10V的模拟电压。(由上位机PLC,或CNC给出,或用电位器接DC10V电压给出)。

一般来讲,实现正反转有两种方法:

第一,就是通过变频器的外部控制正反转端子;

第二,如果是周期性的、规律性的正反转,也可以通过变频器的多段速功能来实现;

变频器控制正反转和工频控制正反转原理差不多,工频是通过控制电机的线圈从机控制主电路来实现,而变频器是通过控制变频器的正反转端子从而来控制电机的正反转,在原有工频控制线路基础上在一些改进,将正反转的两个接触器的输出拆掉,分别在每个接触器上加一个辅助触头,用常开触头的通断来控制变频器的正转FWD和DCM端子,反转REV和DCM端子就可以了

ACS550完整参数表

Group 99: 起动数据

代码英文名称中文名称用户/缺省值

9901 LANGUAGE 语言1(中文)

9902 APPLIC MACRO 应用宏3(交变宏)

9904 MOTOR CTRL MODE 电机控制模式3(标量速度)

9905 MOTOR NOM VOLT 电机额定电压380V

9906 MOTOR NOM CURR 电机额定电流 A

9907 MOTOR NOM FREQ 电机额定频率50 Hz 9908 MOTOR NOM SPEED 电机额定转速1450rpm 9909 MOTOR NOM POWER 电机额定功率11kW 9910 MOTOR ID RUN 电机辨识运行0(关闭)Group 01: 运行数据

Group 03: FB 实际信号

Group 04: 故障记录

Group 10: 输入指令

1001 EXT1 COMMANDS 外部1 2

1002 EXT2 COMMANDS 外部2 0

1003 DIRECTION 转向1 3

Group 11:给定选择

1101 KEYPAD REF SEL 控制盘给定 1

1102 EXT1/EXT2 SEL 外部控制选择0

1103 REF1 SELECT 给定值1选择 1

1104 REF1 MIN 给定值1下限0Hz/0rpm

1105 REF1 MAX 给定值1上限50 Hz /1500 rpm 1106 REF2 SELECT 给定值2选择 2

1107 REF2 MIN 给定值2下限0%

1108 REF2 MAX 给定值2上限100%

Group 12: 恒速运行

1201 CONST SPEED SEL 恒速选择9

1202 CONST SPEED 1 恒速1 300rpm/5Hz 1203 CONST SPEED 2 恒速2 600rpm/10Hz 1204 CONST SPEED 3 恒速3 900rpm/15Hz 1205 CONST SPEED 4 恒速4 1200rpm/20Hz 1206 CONST SPEED 5 恒速5 1500rpm/25Hz 1207 CONST SPEED 6 恒速6 2400rpm/40 Hz 1208 CONST SPEED 7 恒速7 3000rpm/50 Hz 1209 TIMED MODE SEL 疋时模式选择 2

Group 13:模拟输入

Group 14:继电器输出

1401 RELAY OUTPUT 1 继电器输出1 1

1402 RELAY OUTPUT 2 继电器输出2 2

1403 RELAY OUTPUT 3 继电器输出3 3

1404 RO 1 ON DELAY 继电器1 0s

1405 RO 1 OFF DELAY 继电器1 0s

1406 RO 2 ON DELAY 继电器2 0s

1407 RO 2 OFF DELAY 继电器2 0s

1408 RO 3 ON DELAY 继电器3 0s

1409 RO 3 OFF DELAY 继电器3 0s

1410 RELAY OUTPUT 4 继电器输出4 0

1411 RELAY OUTPUT 5 继电器输出5 0

1412 RELAY OUTPUT 6 继电器输出6 0

1413 RO 4 ON DELAY 继电器4通延时0s

1414 RO 4 OFF DELAY 继电器4断延时0s

1415 RO 5 ON DELAY 继电器5通延时0s

1416 RO 5 OFF DELAY 继电器5断延时0s

1417 RO 6 ON DELAY 继电器6通延时0s

1418 RO 6 OFF DELAY 继电器6断延时0s

Group 15: 模拟输出

1501 AO1 CONTENT SEL AO1赋值103

1502 AO1 CONTENT MIN AO1赋值下限取决于参数0103 1503 AO1 CONTENT MAX AO1赋值上限取决于参数0103 1504 MINIMUM AO1 AO1下限0 mA

1505 MAXIMUM AO1 AO1上限0 mA

1506 FILTER AO1 AO1滤波时间0.1 s

1507 AO2 CONTENT SEL AO2赋值104

1508 AO2 CONTENT MIN AO2赋值下限取决于参数0104 1509 AO2 CONTENT MAX AO2赋值上限取决于参数0104 1510 MINIMUM AO2 AO2下限0 mA

1511 MAXIMUM AO2 AO2上限0 mA

1512 FILTER AO2 AO2滤波时间0.1 s

Group 16:系统控制

1601 RUN ENABLE 运行允许0

1602 PARAMETER LOCK 参数锁定 1
