集成电路测试原理及方法
集成电路芯片电参数测试
集成电路芯片电参数测试集成电路芯片的电参数测试是评估芯片性能和质量的重要步骤之一。
电参数测试可以帮助设计工程师和制造工程师了解芯片的工作条件，优化芯片设计和制造过程。
本文将介绍集成电路芯片的电参数测试的基本原理、测试方法和常见测试指标。
一、电参数测试的基本原理电参数测试是通过将待测芯片接入测试设备，对芯片进行各项电性能指标的测试。
通常，芯片的接口与测试仪器相连接，测试仪器通过向芯片施加电压、电流等信号，测量芯片的电压、电流等响应信号。
通过对这些响应信号的分析，可以得到芯片的电参数信息。
二、电参数测试的方法1. 直流电性能测试直流电性能测试是测试芯片在直流工作状态下的电压、电流等基本电性能指标。
其中包括：(1) 静态电压测量：测量芯片的电源电压、管脚电压等；(2) 静态电流测量：测量芯片的静态工作电流；(3) 动态电流测量：测量芯片在不同工作状态下的动态电流变化。
2. 交流电性能测试交流电性能测试是测试芯片在交流信号下的电性能，用于评估芯片的信号处理能力和频率响应特性。
其中包括：(1) 频率特性测试：测量芯片在不同频率下的增益、相位等指标；(2) 时域响应测试：测量芯片对快速变化信号的响应能力；(3) 噪声测试：测量芯片在不同频率范围内的噪声水平。
3. 温度特性测试温度特性测试用来评估芯片在不同温度环境下的电性能变化，以确定芯片的工作温度范围和温度稳定性。
其中包括：(1) 温度漂移测试：测量芯片在不同温度下的电性能漂移；(2) 温度稳定性测试：测量芯片在恒定温度条件下的电性能稳定性。
4. 功耗测试功耗测试是测试芯片在不同工作模式下的功耗消耗，用于评估芯片的能耗性能和电池寿命。
其中包括：(1) 静态功耗测试：测量芯片在待机模式下的功耗消耗；(2) 动态功耗测试：测量芯片在不同工作负载下的功耗消耗。
三、常见的电参数测试指标1. 电源电压：芯片的工作电压范围和电压稳定性；2. 静态电流：芯片的工作电流和功耗；3. 输出电压范围和电流驱动能力；4. 时钟频率和时钟精度；5. 噪声水平和信噪比；6. 时延、上升时间和下降时间。
集成电路的基本原理和工作原理
集成电路的基本原理和工作原理集成电路是指通过将多个电子元件（如晶体管、电容器、电阻器等）和互连结构（如金属导线、逻辑门等）集成到单个芯片上，形成一个完整的电路系统。
它是现代电子技术的重要组成部分，广泛应用于计算机、通信、嵌入式系统和各种电子设备中。
本文将介绍集成电路的基本原理和工作原理。
一、集成电路的基本原理集成电路的基本原理是将多个电子元件集成到单个芯片上，并通过金属导线将这些元件互连起来，形成一个完整的电路系统。
通过集成电路的制造工艺，可以将电子元件和互连结构制造到芯片的表面上，从而实现芯片的压缩和轻量化。
常见的集成电路包括数字集成电路（Digital Integrated Circuit，简称DIC）、模拟集成电路（Analog Integrated Circuit，简称AIC）和混合集成电路（Mixed Integrated Circuit，简称MIC）等。
集成电路的基本原理包括以下几个关键要素：1. 材料选择：集成电路芯片的制造材料通常选择硅材料，因为硅材料具有良好的电子特性和热特性，并且易于形成晶体结构。
2. 晶圆制备：集成电路芯片的制造过程通常从硅晶圆开始。
首先，将硅材料熔化，然后通过拉伸和旋转等方法制备成硅晶圆。
3. 掩膜制备：将硅晶圆表面涂覆上光感光阻，并通过光刻机在光感光阻表面形成图案。
然后使用化学溶液将未曝光的部分去除，得到掩膜图案。
4. 传输掩膜：将掩膜图案转移到硅晶圆上，通过掩膜上沉积或蚀刻等方法，在硅晶圆表面形成金属或电子元件。
5. 互连结构制备：通过金属导线、硅氧化物和金属隔离层等材料，形成元件之间的互连结构，实现元件之间的电连接。
6. 封装测试：将芯片放置在封装材料中，通过引脚等结构与外部电路连接，然后进行测试和封装。
集成电路的基本原理通过以上几个关键步骤实现电子元件和互连结构的制备和组装，最终形成一个完整的电路系统。
二、集成电路的工作原理集成电路的工作原理是指通过控制电流和电压在电路系统中的分布和变化，从而实现电子元件的工作和电路系统的功能。
集成电路测试原理
集成电路测试原理
集成电路测试是对集成电路或模块进行检测，通过测量对于集成电路的输出回应和预期输出比较，以确定或评估集成电路元器件功能和性能的过程，是验证设计、监控生产、保证质量、分析失效以及指导应用的重要手段。
1.基本原理
被测电路DUT可作为一个已知功能的实体，测试依据原始输入x和网络功能集F（x），确定原始输出回应y，并分析y是否表达了电路网络的实际输出。
因此，测试的基本任务是生成测试输入，而测试系统的基本任务则是将测试输入应用于被测器件的原始输入管脚，第二步是从被测器件的原始输出管脚采样输出回应，最后经过分析处理得到结果。
图1 基本原理
2.测试过程
(1)测试设备
通常被叫做自动测试设备，是用来向被测试器件施加输入，并观察输出。
考虑被测器件的技术指标和规范，费用(美分/美秒、可靠性、服务能力、软件编程难易程度。
(2)测试接口
合理地选择测试插座和设计制作测试负载。
集成电路的工作原理及可靠性分析

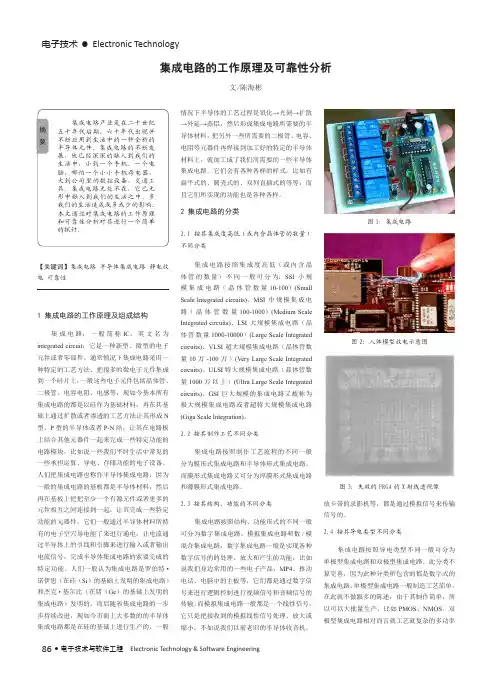

电子技术 • Electronic Technology86 •电子技术与软件工程 Electronic Technology & Software Engineering 【关键词】集成电路 半导体集成电路 静电放电 可靠性1 集成电路的工作原理及组成结构集成电路，一般简称IC ，英文名为integrated circuit ，它是一种新型、微型的电子元件或者零部件。
通常情况下集成电路采用一种特定的工艺方法，把很多的微电子元件集成到一个硅片上，一般这些电子元件包括晶体管、二极管、电容电阻、电感等，现如今基本所有集成电路的都是以硅作为基础材料，再在其基础上通过扩散或者渗透的工艺方法让其形成N 型、P 型的半导体或者P-N 结。
让其在电路板上结合其他元器件一起来完成一些特定功能的电路模块，比如说一些我们平时生活中常见的一些承担运算、导电、存储功能的电子设备。
人们把集成电路也称作半导体集成电路，因为一般的集成电路的基板都是半导体材料，然后再在基板上把把至少一个有源元件或者更多的元件相互之间连接到一起，让其完成一些特定功能的元器件。
它们一般通过半导体材料所特有的电子空穴导电能了来进行通电，让电流通过半导体上的引线和引脚来进行输入或者输出电流信号，完成半导体集成电路的索要完成的特定功能。
人们一般认为集成电路是罗伯特•诺伊思（在硅（Si ）的基础上发明的集成电路）和杰克•基尔比（在锗（Ge ）的基础上发明的集成电路）发明的。
而后随着集成电路的一步步持续改进，现如今市面上大多数的的半导体集成电路都是在硅的基础上进行生产的，一般集成电路的工作原理及可靠性分析文/陈海彬情况下半导体的工艺过程是氧化→光刻→扩散→外延→蒸铝，然后形成集成电路所需要的半导体材料，把另外一些所需要的二极管、电容、电阻等元器件再焊接到加工好的特定的半导体材料上，就加工成了我们所需要的一些半导体集成电路。
它们会有各种各样的样式，比如有扁平式的、圆壳式的、双列直插式的等等，而且它们所实现的功能也是各种各样。

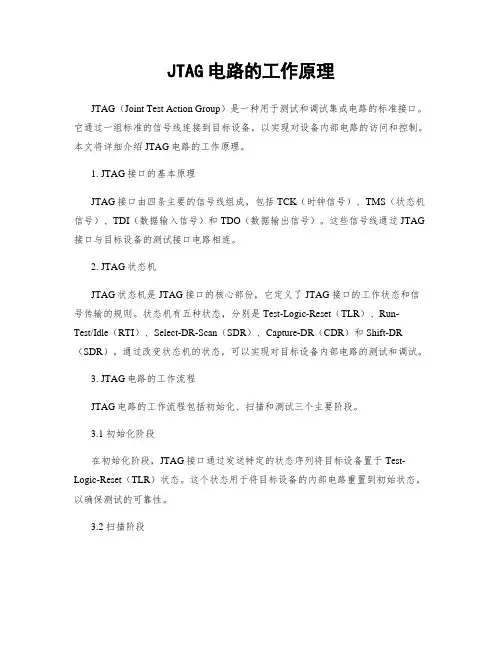

JTAG电路的工作原理
JTAG电路的工作原理JTAG（Joint Test Action Group）是一种用于测试和调试集成电路的标准接口。
它通过一组标准的信号线连接到目标设备，以实现对设备内部电路的访问和控制。
本文将详细介绍JTAG电路的工作原理。
1. JTAG接口的基本原理JTAG接口由四条主要的信号线组成，包括TCK（时钟信号）、TMS（状态机信号）、TDI（数据输入信号）和TDO（数据输出信号）。
这些信号线通过JTAG 接口与目标设备的测试接口电路相连。
2. JTAG状态机JTAG状态机是JTAG接口的核心部份，它定义了JTAG接口的工作状态和信号传输的规则。
状态机有五种状态，分别是Test-Logic-Reset（TLR）、Run-Test/Idle（RTI）、Select-DR-Scan（SDR）、Capture-DR（CDR）和 Shift-DR （SDR）。
通过改变状态机的状态，可以实现对目标设备内部电路的测试和调试。
3. JTAG电路的工作流程JTAG电路的工作流程包括初始化、扫描和测试三个主要阶段。
3.1 初始化阶段在初始化阶段，JTAG接口通过发送特定的状态序列将目标设备置于Test-Logic-Reset（TLR）状态。
这个状态用于将目标设备的内部电路重置到初始状态，以确保测试的可靠性。
3.2 扫描阶段在扫描阶段，JTAG接口通过发送状态序列将目标设备的内部电路连接到JTAG接口。
这个过程称为扫描链的建立。
扫描链是一系列的触发器，用于在目标设备内部电路中传输和存储数据。
3.3 测试阶段在测试阶段，JTAG接口通过扫描链将测试数据输入到目标设备的内部电路，并通过观察扫描链的输出数据来验证目标设备的功能和性能。
这个过程可以用于测试和调试目标设备的各个部份，如寄存器、逻辑单元等。
4. JTAG电路的应用JTAG电路广泛应用于集成电路的测试和调试领域。
它可以用于验证芯片的功能和性能，诊断和修复芯片的故障，以及进行固件的更新和调试。

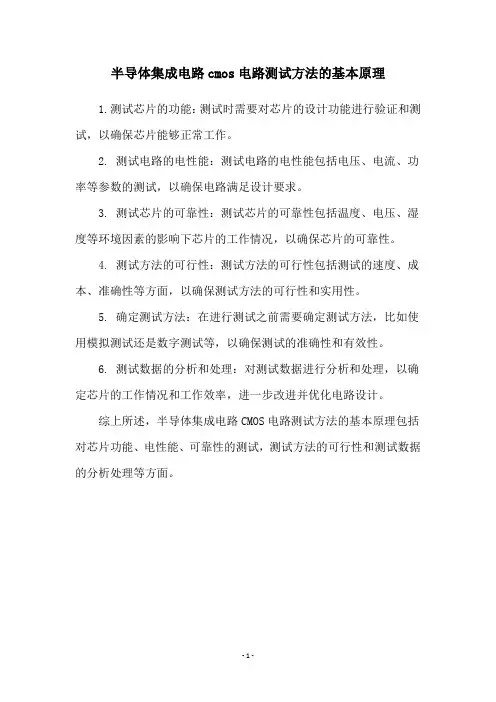

半导体集成电路cmos电路测试方法的基本原理
半导体集成电路cmos电路测试方法的基本原理
1.测试芯片的功能：测试时需要对芯片的设计功能进行验证和测试，以确保芯片能够正常工作。
2. 测试电路的电性能：测试电路的电性能包括电压、电流、功率等参数的测试，以确保电路满足设计要求。
3. 测试芯片的可靠性：测试芯片的可靠性包括温度、电压、湿度等环境因素的影响下芯片的工作情况，以确保芯片的可靠性。
4. 测试方法的可行性：测试方法的可行性包括测试的速度、成本、准确性等方面，以确保测试方法的可行性和实用性。
5. 确定测试方法：在进行测试之前需要确定测试方法，比如使用模拟测试还是数字测试等，以确保测试的准确性和有效性。
6. 测试数据的分析和处理：对测试数据进行分析和处理，以确定芯片的工作情况和工作效率，进一步改进并优化电路设计。
综上所述，半导体集成电路CMOS电路测试方法的基本原理包括对芯片功能、电性能、可靠性的测试，测试方法的可行性和测试数据的分析处理等方面。
- 1 -。
集成电路测试基本原理
集成电路测试基本原理
集成电路测试的基本原理是：被测电路DUT（Device Under Test）可作为一个已知功能的实体，测试依据原始输入X和网络功能集F（X），确定原始输出回应Y，并分析Y是否表达了电路网络的实际输出。
因此，测试的基本任务是生成测试输入，而测试系统的基本任务则是将测试输人应用于被测器件，并分析其输出的正确性。
测试过程中，测试系统首先生成输入定时波形信号施加到被测器件的原始输入管脚，第二步是从被测器件的原始输出管脚采样输出回应，最后经过分析处理得到测试结果。
集成电路测试的作用包括：
1. 检测：确定被测器件DUT是否具有或者不具有某些故障。
2. 诊断：识别表现于DUT的特性故障。
3. 器件特性的描述：确定和校正设计和/或者测试中的错误。
4. 失效模式分析（FMA）：确定引起DUT缺陷制造中的错误。
以上信息仅供参考，如有需要，建议咨询专业技术人员。
93k集成电路测试系统校准原理及实现方法研究
作者简介 :贺志容 ( 1980—) ,女 ,工程 师 ,主要研究领域:微电子计量与 测试 。 通讯地址 :武汉市洪山区珞瑜路 718 号 (430074) 电话 : 027 - 87533046 E2mail: hzr_hust@163. com
[ 1 ] 贺志容 ,沈森祖 ,韩宏星 ,等. 93000集成电路测试系统 检定方法研究 [ C ]. 2007计量与测试学术交流会论文 集 , 2007: 187～189.
[ 2 ] Verigy coporation, N IST Traceable Calibration, Verigy V93000 Service Guide.
完整的溯源校准的新型集成电路测试系统 [ 3 ] 。 在系统的长期运行过程中 ,由于测试系统内部
组成元器件性能的微小变化 ,温度 、湿度等外部因 素的影响 ,系统的量值会产生漂移 ,若不对这种漂 移做出修正 ,漂移的累积会严重降低系统精度 。校 准过程中如果不能对量值进行更新修正 ,系统精度 会逐步降低 。内部参考源校准时首先对内部参考 源进行校准 ,并自动更新系统基准量 ,使其误差趋 于零 ,消除了各种因素对基准量值造成的影响 ; 自 动校准的过程利用已经校准合格的基准量对系统 中间量直至系统参量进行校准 ,并产生修正值 ,在 测试过程中引用 ,消除了各种因素对系统参量造成 的影响 ,使测量结果的产生都能依据最新校准的修 正模式 ,保证了测试系统的精度 。
图 6 参考电压校准示意图
图 7 参考电阻校准示意图
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved.
IC测试基本原理
IC测试基本原理IC测试是指对集成电路（Integrated Circuit，简称IC）进行测试的过程。
集成电路是由成千上万个晶体管、电容器、电阻器和其他电子元件组成的微小电路。
由于IC的结构复杂、规模庞大，因此需要进行测试以确保其功能正常和质量可靠。
IC测试的基本原理如下：1.测试内容确定：在进行IC测试之前，需要明确测试的目标和内容。
这包括确定测试所涉及的电性能、逻辑功能、时序特性、功耗、温度范围等。
根据不同的应用需求，测试内容可能会有所不同。
2.测试程序编写：测试程序编写是IC测试的核心部分。
测试程序由一系列测试用例组成，每个测试用例定义了一个测试的输入条件和期望的输出结果。
测试程序通过模拟输入条件，观察和记录输出结果，以验证IC的功能和性能。
3. 测试平台选择：测试平台是指进行IC测试的硬件和软件设备。
根据测试内容的复杂程度和测试速度的要求，可以选择不同的测试平台，如自动测试设备（Automatic Test Equipment，简称ATE）、RF测试设备、模拟测试设备等。
4.测试引脚接线：集成电路通常具有很多引脚，每个引脚对应着不同的电信号或功能。
在IC测试中，需要将测试平台的测试引脚与IC的引脚进行连接，以实现电信号的输入和输出。
5.测试模式设置：集成电路通常具有多种测试模式，用于辅助IC测试。
测试模式可以通过设置引脚信号、写入寄存器等方式进入。
测试模式可以用于测试一些特殊功能或调试问题。
6.测试信号发生器：测试信号发生器是测试平台的关键组成部分，用于产生具有不同频率、幅度、相位和模式的信号。
通过测试信号发生器，可以为IC提供不同的测试信号，以覆盖不同的测试用例。
7.测试结果分析：测试结果分析是IC测试的最后一步。
在测试过程中，测试平台会记录和分析测试时的各种参数和结果。
通过对测试结果的分析，可以判断IC是否正常工作，是否满足设计要求。
IC测试的重要性在于保证IC产品的质量和可靠性。
半导体大规模集成电路的测试原理及方法
电 压 为 ８０ｖ 时 ， 我 们 设 置 ＰＷＭ 占 空 比 为 １／２ ， 这 样 可 以 保 证 输
出的波形满足线切割的对电压电流波形的要求。
参考文献 ［１］ 潘 岚 ．ＰＷＭ 整 流 电 源 的 单 片 机 控 制 系 统 ［Ｊ］． 机 电 工 程 ． ２０００，１７（２）：１７－ １９ ［２］ 徐 进 张 ， 王 黎 明 ， 乔 立 张 ． 数 控 脉 冲 电 源 的 研 制 ［Ｊ］． 机 械 与 电 子 ，２００５（６）：７７－ ７９ ［３］ 顾 水 方 ． 电 火 花 线 切 割 用 脉 冲 电 源 ［Ｊ］． 电 子 与 自 动 化 ， １９９７（４）：４０－ ４２ ［４］ 薛 令 河 ． 基 于 ＴＭＳ３２０Ｆ２８１２ ＤＳＰ 的 ＣＯ ２ 焊 波 形 控 制 系 统 研 究 ［Ｄ ］． 硕 士 学 位 论 文 ，２００６ ［５］ 徐 科 军 ， 张 瀚 ． 陈 智 渊（ 编 著） ．ＴＭＳ３２０Ｘ２８１ｘＤＳＰ 原 理 与 应 用 ［Ｍ ］． 北 京 航 空 航 天 大 学 出 版 社 ，２００６
● 所 有 管 脚 设 为 ０Ｖ； ● 待 测 管 脚 上 施 加 正 向 偏 置 电 流 ”Ｉ ”； ● 测 量 由 ”Ｉ ”引 起 的 电 压 ； ● 如 果 该 电 压 小 于 ０．１Ｖ， 说 明 管 脚 短 路 ； ● 如 果 电 压 大 于 １．０Ｖ， 说 明 该 管 脚 开 路 ； ● 如 果 电 压 在 ０．１Ｖ 和 １．０Ｖ 之 间 ， 说 明 该 管 脚 正 常 连 接 。 ｂ． 漏 电（ ＩＩＬ，ＩＩＨ，ＩＯＺ） 。 理 想 条 件 下 ， 可 以 认 为 输 入 及 三 态 输 出 管 脚 和 地 之 间 是 开 路 的 。但 实 际 情 况 ， 它 们 之 间 为 高 电 阻 状 态 。它 们 之 间 的 最 大 的 电 流 就 称 为 漏 电 流 ， 或 分 别 称 为 输 入 漏电流和输出三态漏电流。漏电流一般是由于器件内部和输 入管脚之间的绝缘氧化膜在生产过程中太薄引起的， 形成一 种类似于短路的情形， 导致电流通过。 ｃ． 三 态 输 出 漏 电 ＩＯＺ 是 当 管 脚 状 态 为 输 出 高 阻 状 态 时 ， 在 输 出 管 脚 使 用 ＶＣＣ（ ＶＤＤ） 或 ＧＮＤ（ ＶＳＳ） 驱 动 时 测 量 得 到 的 电 流 。三 态 输 出 漏 电 流 的 测 试 和 输 入 漏 电 测 试 类 似 ， 不 同 的 是 待 测器件必须被设置为三态输出状态 ｄ． 转 换 电 平 （ＶＩＬ， ＶＩＨ）。 转 换 电 平 测 量 用 来 决 定 器 件 工 作 时 ＶＩＬ 和 ＶＩＨ 的 实 际 值 。 （ＶＩＬ 是 器 件 输 入 管 脚 从 高 变 换 到 低 状 态 时 所 需 的 最 大 电 压 值 ， 相 反 ， ＶＩＨ 是 输 入 管 脚 从 低 变 换 到 高 的 时 候 所 需 的 最 小 电 压 值）。这 些 参 数 通 常 是 通 过 反 复 运 行 常 用 的 功 能 测 试 ， 同 时 升 高（ ＶＩＬ） 或 降 低（ ＶＩＨ） 输 入 电 压 值 来 决 定 的 。那 个 导 致 功 能 测 试 失 效 的 临 界 电 压 值 就 是 转 换 电 平 。 这 一 参 数 加 上 保 险 量 就 是 ＶＩＬ 或 ＶＩＨ 规 格 。 保 险 量 代 表 了 器 件的抗噪声能力。 ｅ． 输 出 驱 动 电 流 （ＶＯＬ， ＶＯＨ ， ＩＯＬ， ＩＯＨ）。输 出 驱 动 电 流 测 试 保 证 器 件 能 在 一 定 的 电 流 负 载 下 保 持 预 定 的 输 出 电 平 。 ＶＯＬ 和 ＶＯＨ 规 格 用 来 保 证 器 件 在 器 件 允 许 的 噪 声 条 件 下 所 能 驱 动的多个器件输入管脚的能力。 ｆ． 电 源 消 耗（ ＩＣＣ， ＩＤＤ， ＩＥＥ） 。 该 项 测 试 决 定 器 件 的 电 源 消 耗规格， 也就是电源管脚在规定的电压条件下的最大电流消 耗。电源消耗测试可分为静态电源消耗测试和动态电源消耗 测试。静态电源消耗测试决定器件在空闲状态下时最大的电 源消耗， 而动态电源消耗测试决定器件工作时的最大电源消 耗。 ２．４ 交流参数测试 交流参数测试测量器件晶体管转换状态时的时序关系。 交流测试的目的是保证器件在正确的时间发生状态转换。输 入端输入指定的输入边沿， 特定时间后在输出端检测预期的 状态转换。 常用的交流测试有传输延迟测试， 建立和保持时间测试 以及频率测试等。传输延迟测试是指在输入端产生一个状态 （ 边 沿） 转 换 和 导 致 相 应 的 输 出 端 的 状 态（ 边 沿） 转 换 之 间 的 延 迟时间。该时间从输入端的某一特定电压开始到输出端的某 一特定电压结束。 存 储 器 读 取 时 间 — —— 从 内 存 单 元 读 取 数 据 所 需 的 时 间 。 测试读取时间的步骤一般如下所示： （ １） 往 单 元 Ａ 写 入 数 据‘ ０ ’； （ ２） 往 单 元 Ｂ 写 入 数 据‘ １ ’； （ ３） 保 持 ＲＥＡＤ 为 使 能 状 态 并 读 取 单 元 Ａ 的 值 ； （ ４） 地 址 转 换 到 单 元 Ｂ； （ ５） 转 换 时 间 就 是 从 地 址 转 换 开 始 到 数 据 变 换 之 间 的 时 间 。 写 入 恢 复 时 间 ： 在 写 操 作 之 后 到 能 读 取 某 一 内 （ 下转第 ７９ 页）
IC测试基本原理与ATE测试向量生成
IC测试基本原理与ATE测试向量生成来源：互联网集成电路测试（IC测试）主要的目的是将合格的芯片与不合格的芯片区分开，保证产品的质量与可靠性。
随着集成电路的飞速发展，其规模越来越大，对电路的质量与可靠性要求进一步提高，集成电路的测试方法也变得越来越困难。
因此，研究和发展IC测试，有着重要的意义。
而测试向量作为IC测试中的重要部分，研究其生成方法也日渐重要。
1 IC测试1.1 IC测试原理IC测试是指依据被测器件（DUT）特点和功能，给DUT提供测试激励（X），通过测量DUT输出响应（Y）与期望输出做比较，从而判断DUT是否符合格。
图1所示为IC测试的基本原理模型。
根据器件类型，IC测试可以分为数字电路测试、模拟电路测试和混合电路测试。
数字电路测试是IC测试的基础，除少数纯模拟IC如运算放大器、电压比较器、模拟开关等之外，现代电子系统中使用的大部分IC都包含有数字信号。
图1 IC测试基本原理模型数字IC测试一般有直流测试、交流测试和功能测试。
1.2功能测试功能测试用于验证IC是否能完成设计所预期的工作或功能。
功能测试是数字电路测试的根本，它模拟IC的实际工作状态，输入一系列有序或随机组合的测试图形，以电路规定的速率作用于被测器件，再在电路输出端检测输出信号是否与预期图形数据相符，以此判别电路功能是否正常。
其关注的重点是图形产生的速率、边沿定时控制、输入/输出控制及屏蔽选择等。
功能测试分静态功能测试和动态功能测试。
静态功能测试一般是按真值表的方法，发现固定型（Stuckat）故障。
动态功能测试则以接近电路工作频率的速度进行测试，其目的是在接近或高于器件实际工作频率的情况下，验证器件的功能和性能。
功能测试一般在ATE（Automatic Test Equipment）上进行，ATE测试可以根据器件在设计阶段的模拟仿真波形，提供具有复杂时序的测试激励，并对器件的输出进行实时的采样、比较和判断。
1.3交流参数测试交流（AC）参数测试是以时间为单位验证与时间相关的参数，实际上是对电路工作时的时间关系进行测量，测量诸如工作频率、输入信号输出信号随时间的变化关系等。
集成电路的工作原理及可靠性分析
集成电路的工作原理及可靠性分析摘要：集成电路是现代电子技术中的重要组成部分，其工作原理涉及到多种物理原理和技术方法。
本文将对集成电路的工作原理进行深入分析，并探讨其可靠性问题。
首先，本文将简要介绍集成电路的基本结构和分类，并详细介绍CMOS技术在集成电路中的应用。
然后，本文将分析集成电路的工作原理，包括数字电路和模拟电路两个方面，并介绍集成电路中常见的逻辑门和模拟电路。
最后，本文将探讨集成电路的可靠性问题，包括热稳定性、电子迁移效应、辐射效应等，以及集成电路的可靠性评估方法。
关键词：集成电路，工作原理，可靠性评估方法。
引言：集成电路是现代电子技术的核心之一，其广泛应用于计算机、通信、娱乐等各个领域。
集成电路的发展经历了数十年的探索和实践，逐步从简单的门电路发展到了复杂的微处理器和存储芯片。
在集成电路的发展过程中，CMOS技术成为了最为成熟和广泛应用的技术之一。
与此同时，随着集成电路规模的不断增大和工艺的不断进步，集成电路的可靠性问题也逐渐引起人们的关注。
因此，本文将深入分析集成电路的工作原理和可靠性问题，以期为相关研究提供参考。
一、集成电路的基本结构和分类集成电路是指将多个电子器件（晶体管、电容、电阻等）以一定的规律和方法集成到一块半导体晶片上，形成一个完整的电路系统。
根据功能和结构的不同，集成电路可以分为数字电路和模拟电路两种类型。
数字电路主要用于数字信号的处理和计算，包括逻辑门、存储器、微处理器等；模拟电路主要用于模拟信号的处理和放大，包括放大器、滤波器、电源管理芯片等。
此外，根据集成度的不同，集成电路还可以分为SSI（小规模集成电路）、MSI（中规模集成电路）、LSI（大规模集成电路）和VLSI（超大规模集成电路）等不同类型。
二、集成电路的工作原理1.数字电路的工作原理数字电路主要是处理离散的数字信号，其中最基本的逻辑门包括与门、或门、非门等。
这些逻辑门的输出取决于其输入信号的状态，可以用真值表来描述其逻辑功能。
半导体集成电路ttl电路测试方法的基本原理
半导体集成电路ttl电路测试方法的基本原理TTL（Transistor-Transistor Logic）电路是一种常见的数字逻辑电路，用于处理和传输数字信号。
在测试TTL电路之前，我们需要了解其基本原理。
首先，TTL电路通过使用晶体管来控制电路中的电流流动。
TTL电路中的晶体管有两个状态：饱和和截止。
在饱和状态下，电流可以沿着TTL电路的路径流动，表示逻辑“1”，而在截止状态下电流被截断，表示逻辑“0”。
针对TTL电路的测试，常用的方法包括以下几个步骤：1. 电源供应：确保TTL电路接收到正确的电源供应。
通常，TTL电路需要3.3V或5V的电源供应，这个应该根据具体的电路规格来确定。
2. 输入信号：根据要测试的TTL电路的输入要求，提供相应的输入信号。
输入信号可以是逻辑“0”或逻辑“1”，可以通过按钮、开关或信号发生器来产生。
3. 观察输出：连接示波器或数字逻辑分析仪来观察TTL电路的输出信号。
将TTL电路的输出信号与其预期输出进行比较，以确定TTL电路的工作情况。
4. 测试逻辑功能：对TTL电路进行逻辑功能测试，包括测试逻辑门、触发器等组件的正常工作。
5. 测试延迟时间：通过测量输入信号到输出信号的延迟时间，来评估TTL电路的性能。
延迟时间越短，TTL电路的工作速度越快。
6. 测试特殊功能：TTL电路可能具有特殊功能，例如三态缓冲器、多路选择器等。
需要测试这些特殊功能，确保其按照设计目标进行工作。
总而言之，测试TTL电路的基本原理是通过提供适当的输入信号，观察输出信号，并评估TTL电路的逻辑功能、延迟时间以及特殊功能。
这些测试方法可以帮助确保TTL电路按照预期工作，以确保电路的可靠性和性能。
半导体集成电路 电压比较器测试方法的基本原理
半导体集成电路电压比较器测试方法的基本原理1.引言半导体集成电路是现代电子技术的核心组成部分，而电压比较器是其中常见且重要的电路之一。
电压比较器用于比较两个电压输入，根据比较结果输出高电平或低电平信号。
本文将介绍半导体集成电路中电压比较器的测试方法，包括基本原理、测试步骤和测量指标。
2.电压比较器的基本原理电压比较器是一种基本的运算放大器。
它可以将输入电压与参考电压进行比较，并根据比较结果输出不同的电平信号。
电压比较器通常由放大器和一个或多个阈值电压参考组成。
2.1放大器电压比较器中的放大器起到放大输入信号的作用。
主要有两种类型的电压比较器放大器：开环放大器和闭环放大器。
开环放大器通常具有高增益和大的输入阻抗，能够放大微弱的输入信号。
闭环放大器通过负反馈方式将输出信号与输入信号进行比较，调整增益以得到所需的输出。
2.2阈值电压参考电压比较器中的阈值电压参考决定了输入电压与参考电压的比较结果。
通常使用稳定的参考电源以及电压分压电路实现。
根据比较结果，阈值电压参考可以分为单阈值和双阈值电压参考。
3.电压比较器的测试方法3.1测量输入偏置电流输入偏置电流是电压比较器一个重要的性能指标，表示当输入为零时，放大器输入端的电流。
测试输入偏置电流的方法包括使用恒流源、压差法和零漂技术。
3.2测量输入失配电压输入失配电压是电压比较器另一个重要的性能指标，表示两个输入之间的电压差。
测试输入失配电压的方法包括使用零漂技术、记录其差别以及使用等效电路模型进行测量。
3.3测量输入失配电流输入失配电流是电压比较器的性能指标之一，表示两个输入之间的电流差异。
测试输入失配电流的方法包括使用差分电压源和记录其差异。
3.4测量输出高电平和低电平信号输出高电平和低电平信号的测量是电压比较器的重要测试项目。
通常使用示波器或逻辑分析仪来测量输出信号的上升时间、下降时间、峰值电压和持续时间等参数。
4.结论本文介绍了半导体集成电路中电压比较器的测试方法，包括测量输入偏置电流、输入失配电压、输入失配电流和输出高低电平信号等关键项目。
集成电路测试原理及方法
集成电路测试原理及方法一、测试原理：1.组件级测试：集成电路是由多个组件和连线组成的，组件级测试主要是对每个组件的功能进行测试，以确保组件的正常工作。
这些组件可以是逻辑门、存储器、运算单元等，测试方法主要是通过输入不同的信号，观察输出是否符合预期结果。
2.系统级测试：系统级测试是对整个集成电路进行测试，将多个组件和连线连接在一起，模拟真实的工作环境进行测试。
系统级测试主要是验证整个电路是否能够正常工作，并满足设计要求。
测试方法主要是通过输入一系列的测试用例，观察输出结果是否符合预期。
3.可靠性测试：可靠性测试是为了评估集成电路的寿命和稳定性，测试电路在长时间运行和极端环境下的性能表现。
可靠性测试主要是通过对电路施加特定压力和环境条件，观察电路的响应和损坏情况，以评估其可靠性。
测试方法主要是通过加速老化、温度循环、湿度变化等方式进行测试。
二、测试方法：1.逻辑测试：逻辑测试是对逻辑功能进行测试，主要是验证电路的正确性。
逻辑测试方法主要有程序测试、仿真测试和扫描链测试等。
程序测试是通过编写测试程序，输入一系列的测试数据，观察输出结果是否符合预期。
仿真测试是通过建立电路模型，以软件仿真的方式进行测试，模拟电路的工作过程。
扫描链测试是通过引入扫描链，实现对电路内部状态的观测和控制，提高测试效率和覆盖率。
2.功能测试：功能测试是对电路的功能进行全面测试，以验证电路是否能够正常工作。
功能测试方法主要有输入/输出测试、边界测试和故障注入等。
输入/输出测试是通过输入一系列的测试用例，观察输出结果是否符合预期，以测试电路的输入和输出能力。
边界测试是在输入信号的边界值处进行测试，以验证电路在极端情况下的性能表现。
故障注入是通过在电路中注入故障，观察电路的响应和恢复情况，以评估其容错能力和可靠性。
3.性能测试：性能测试是对电路的性能进行评估和验证，以测试电路的性能指标是否满足设计要求。
性能测试方法主要有时序测试、信号完整性测试和功耗测试等。
集成电路测试原理及方法
H a r b i n I n s t i t u t e o f T e c h n o l o g y集成电路测试原理及方法简介院系：电气工程及自动化学院姓名： XXXXXX 学号： XXXXXXXXX 指导教师： XXXXXX 设计时间： XXXXXXXXXX摘要随着经济发展和技术的进步，集成电路产业取得了突飞猛进的发展。
集成电路测试是集成电路产业链中的一个重要环节，是保证集成电路性能、质量的关键环节之一。
集成电路基础设计是集成电路产业的一门支撑技术，而集成电路是实现集成电路测试必不可少的工具。
本文首先介绍了集成电路自动测试系统的国内外研究现状，接着介绍了数字集成电路的测试技术，包括逻辑功能测试技术和直流参数测试技术。
逻辑功能测试技术介绍了测试向量的格式化作为输入激励和对输出结果的采样，最后讨论了集成电路测试面临的技术难题。
关键词：集成电路；研究现状；测试原理；测试方法目录一、引言 (4)二、集成电路测试重要性 (4)三、集成电路测试分类 (5)四、集成电路测试原理和方法 (6)4.1.数字器件的逻辑功能测试 (6)4.1.1测试周期及输入数据 (8)4.1.2输出数据 (10)4.2 集成电路生产测试的流程 (12)五、集成电路自动测试面临的挑战 (13)参考文献 (14)一、引言随着经济的发展，人们生活质量的提高，生活中遍布着各类电子消费产品。
电脑﹑手机和mp3播放器等电子产品和人们的生活息息相关，这些都为集成电路产业的发展带来了巨大的市场空间。
2007年世界半导体营业额高达2.740亿美元，2008世界半导体产业营业额增至2.850亿美元，专家预测今后的几年随着消费的增长，对集成电路的需求必然强劲。
因此，世界集成电路产业正在处于高速发展的阶段。
集成电路产业是衡量一个国家综合实力的重要重要指标。
而这个庞大的产业主要由集成电路的设计、芯片、封装和测试构成。
在这个集成电路生产的整个过程中，集成电路测试是惟一一个贯穿集成电路生产和应用全过程的产业。
集成电路板原理
集成电路板原理
集成电路板原理是指将多个电子元器件集成在一个通路上的电路板。
它通过将电子器件如晶体管、二极管、电阻、电容等直接集成在单片上，从而实现了电路的结构紧凑、体积小、性能稳定等特点。
集成电路板的核心是芯片，即将电子元器件集成在一块硅片上的微电子器件。
芯片上的电子元器件通过导线和金属线路连接起来，形成一个完整的电路结构。
集成电路板的制作过程包括芯片设计、光刻制程、离子注入、金属沉积、封装测试等环节。
首先，芯片设计师根据电路的功能需求进行设计，并在计算机上绘制出电路图和版图。
然后，通过光刻制程将电路图转移到硅片上，并在制程中进行离子注入，形成导电路径。
接下来，通过金属沉积将所需金属层覆盖在电路表面，用于连接电子元器件。
最后，进行封装测试，将芯片封装在塑料或陶瓷盒子中，并进行电性能测试，确保集成电路板的质量。
集成电路板的原理是利用芯片上的电子元器件之间的导线和金属线路实现信号的传输和处理。
当电路板上的电源接通时，电子元器件会根据电路设计的功能要求进行工作。
例如，晶体管可以起到放大信号、开关电路的作用，二极管可以起到整流信号的作用，电阻可以起到限制电流、调节电阻的作用，电容可以起到储存能量、滤波的作用等。
通过在电路板上将这些电子元器件合理连接起来，就可以完成各种电路功能的实现。
集成电路板的应用广泛，包括计算机、通信设备、消费电子、汽车电子等领域。
它不仅提高了电路的可靠性和稳定性，同时
也大大减小了电路的体积和重量。
随着科技的进步和芯片制造工艺的不断改进，集成电路板的集成度越来越高，功耗越来越低，性能也越来越出色，为各种电子设备的发展提供了强大的支持。
mbist原理
mbist原理
MBIST（MemoryBuilt-InSelf-Test）是一种用于集成电路中内置测试存储器的技术。
该技术通过在存储器中添加专用电路来实现自我测试，以便在集成电路的制造过程中检测存储器中的缺陷。
MBIST技术的原理是在存储器中添加一个测试模式生成器和一个响应分析器。
测试模式生成器可以生成各种测试模式，包括随机测试模式、地址序列测试模式和字模式测试模式等。
响应分析器可以分析测试模式的响应结果，并根据结果来判断存储器中是否存在缺陷。
MBIST技术可以在芯片制造过程中的测试阶段和后期的系统测试阶段中使用。
在芯片制造过程中，MBIST可以用来检测存储器中的缺陷，以便在生产过程中及时发现和修复问题。
在系统测试阶段，MBIST 可以用来检测芯片中存储器的稳定性和可靠性，以确保系统的正常运行。
总之，MBIST技术是一种非常实用的集成电路测试技术，可以有效地帮助工程师检测集成电路中的存储器缺陷，并提高芯片的稳定性和可靠性。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H a r b i n I n s t i t u t e o f T e c h n o l o g y集成电路测试原理及方法简介院系：电气工程及自动化学院姓名： XXXXXX 学号： XXXXXXXXX 指导教师： XXXXXX 设计时间： XXXXXXXXXX摘要随着经济发展和技术的进步，集成电路产业取得了突飞猛进的发展。
集成电路测试是集成电路产业链中的一个重要环节，是保证集成电路性能、质量的关键环节之一。
集成电路基础设计是集成电路产业的一门支撑技术，而集成电路是实现集成电路测试必不可少的工具。
本文首先介绍了集成电路自动测试系统的国内外研究现状，接着介绍了数字集成电路的测试技术，包括逻辑功能测试技术和直流参数测试技术。
逻辑功能测试技术介绍了测试向量的格式化作为输入激励和对输出结果的采样，最后讨论了集成电路测试面临的技术难题。
关键词：集成电路；研究现状；测试原理；测试方法目录一、引言 (4)二、集成电路测试重要性 (4)三、集成电路测试分类 (5)四、集成电路测试原理和方法 (6)4.1.数字器件的逻辑功能测试 (6)4.1.1测试周期及输入数据 (8)4.1.2输出数据 (10)4.2 集成电路生产测试的流程 (12)五、集成电路自动测试面临的挑战 (13)参考文献 (14)一、引言随着经济的发展，人们生活质量的提高，生活中遍布着各类电子消费产品。
电脑﹑手机和mp3播放器等电子产品和人们的生活息息相关，这些都为集成电路产业的发展带来了巨大的市场空间。
2007年世界半导体营业额高达2.740亿美元，2008世界半导体产业营业额增至2.850亿美元，专家预测今后的几年随着消费的增长，对集成电路的需求必然强劲。
因此，世界集成电路产业正在处于高速发展的阶段。
集成电路产业是衡量一个国家综合实力的重要重要指标。
而这个庞大的产业主要由集成电路的设计、芯片、封装和测试构成。
在这个集成电路生产的整个过程中，集成电路测试是惟一一个贯穿集成电路生产和应用全过程的产业。
如：集成电路设计原型的验证测试、晶圆片测试、封装成品测试，只有通过了全部测试合格的集成电路才可能作为合格产品出厂，测试是保证产品质量的重要环节。
集成电路测试是伴随着集成电路的发展而发展的，它为集成电路的进步做出了巨大贡献。
我国的集成电路自动测试系统起步较晚，虽有一定的发展，但与国外的同类产品相比技术水平上还有很大的差距，特别是在一些关键技术上难以实现突破。
国内使用的高端大型自动测试系统，几乎是被国外产品垄断。
市场上各种型号国产集成电路测试，中小规模占到80%。
大规模集成电路测试系统由于稳定性、实用性、价格等因素导致没有实用化。
大规模/超大规模集成电路测试系统主要依靠进口满足国内的科研、生产与应用测试，我国急需自主创新的大规模集成电路测试技术，因此，本文对集成电路测试技术进行了总结和分析。
二、集成电路测试重要性随着集成电路应用领域扩大，大量用于各种整机系统中。
在系统中集成电路往往作为关键器件使用，其质量和性能的好坏直接影响到了系统稳定性和可靠性。
如何检测故障剔除次品是芯片生产厂商不得不面对的一个问题，良好的测试流程，可以使不良品在投放市场之前就已经被淘汰，这对于提高产品质量，建立生产销售的良性循环，树立企业的良好形象都是至关重要的。
次品的损失成本可以在合格产品的售价里得到相应的补偿，所以应寻求的是质量和经济的相互制衡，以最小的成本满足用户的需要。
作为一种电子产品，所有的芯片不可避免的出现各类故障，可能包括：1.固定型故障；2.跳变故障；3.时延故障；4.开路短路故障；5桥接故障，等等。
测试的作用是检验芯片是否存在问题，测试工程师进行失效分析，提出修改建议，从工程角度来讲，测试包括了验证测试和生产测试两个主要的阶段。
一款新的集成电路芯片被设计并生产出来，首先必须接受验证测试。
在这一阶段，将会进行功能测试、以及全面的交流（AC）参数和直流(DC)参数的测试等，也可能会探测芯片的内部结构。
通常会得出一个完整的验证测试信息，如芯片的工艺特征描述、电气特征（DC参数、AC参数、电容、漏电、温度等测试条件）、时序关系图等等。
通过验证测试中的参数测试、功能性测试、结构性测试，可以诊断和修改系统设计、逻辑设计和物理设计中的设计错误，为最终规范(产品手册)测量出芯片的各种电气参数，并开发出测试流程。
当芯片的设计方案通过了验证测试，进入生产阶段之后，将利用前一阶段设计好的测试流程进行生产测试。
在这一阶段里，测试的目的就是对被测芯片进行“Pass”或“Fail”判断。
由于要每一片芯片进行生产测试，所以测试成本是这一阶段的首要问题。
出于此种目的，测试的效率很关键，生产测试生产没有验证测试那么全面，测试通常所采用的测试向量集不会包含过多的测试向量，但是必须有足够高的模型化故障的覆盖率以满足质量上的要求。
三、集成电路测试分类依照器件开发和制造阶段、采用的工艺技术、测试项目种类以及待测器件等的不同，测试技术可以分为很多种类。
器件开发阶段的测试包括：1.晶圆测试（Wafer Test）：对裸露的、尚未切割的每颗晶圆进行探针测试。
测试过程中，要让测试仪的探针与晶粒上的节电接触，测试晶粒的电气特性不合格的晶粒会被标上记号。
探针卡的阻抗匹配和延时问题必须加以考虑，以便于时序调整和矫正。
2.生产测试：晶圆上的芯片经过封装后，对成品进行全面的电性能测试。
3.老化测试：通过生产性测试的产品并不是完全一致的，在实际应用当中，有些会很快失效，而有些会能长时间正常工作。
老化测试是通过一个长时间的连续或周期性的测试使不耐用的器件失效，从而确保老化测试后器件的可靠性。
老化测试分为静态老化测试和动态老化测试。
静态老化测试是在给器件提供供电电压下，提高器件的工作温度，对其寿命进行测试。
动态老化测试是在静态老化测试的基础上施加激励。
4.质量控制测试：为确保生产产品的质量，对准备出厂的合格器件进行抽样测试，确保良品的合格率。
目前，集成电路针对不同的应用场合分为民用标准级、工业标准级和军用标准级别，不同的级别参数测试的标准高低不同。
图1为集成电路一般的测试流程：图1 测试流程四、集成电路测试原理和方法通常的按测试项目种类分主要包括：1．逻辑功能测试：根据被测器件的真值表，设计向量，对器件逻辑功能进行测试。
2．直流参数测试：在DUT的引脚上施加电流或电压，测出具体的参数数值。
测试项目包括：开路/短路测试，输出驱动电流测试，漏电电流测试，电源电流测试，转换电平测试等。
4.1.数字器件的逻辑功能测试结合体图2，逻辑功能测试是旨在于检查被测器件在类似实际使用的环境下是否能实现其预期逻辑功能的一类测试，也就是我们常说的功能测试。
功能测试根据被测器件的真值表、状态方程、测试图形来测试器件的逻辑功能。
功能测试是全集的，测试向量集不会包含多余的测试向量，但必须有足够高的故障覆盖率。
在电路中传输的逻辑“1/0”是由带定时特性和电平特性的波形，与波形形状、脉冲宽度、脉冲边缘或斜率以及上升沿和下降沿的位置都有关系。
功能测试关注的重点是测试图形产生的速度、边沿定时控制的特性、输入/输出控制和屏蔽选择。
参照被测器件（DUT）的器件手册，考虑各个方面的性能，必须仔细检查下列项的准确值：①被测器件电源电压最小值/最大值；② VOL/VOH(输出电压)；③ VIL/VIH(输入电压)；④ IOL/I OH (输出负载电流)；⑤动态电流负载参考电平VREF；⑥测试频率/周期；⑦输入信号时序(时钟/建立时间/保持时间/控制信号)；⑧输入信号波形编码方式；⑨输出时序(在周期内何时对输出进行采样)；⑩向量序列(向量文件内的开始/停止位置)。
从以上可以看出，逻辑功能测试中需要配置大量的资源信息，主要由两大块组成，一是测试向量文件，另外一块是包含测试指令的主测试程序。
测试向量代表了测试待测器件所需的激励输入和期望输出的逻辑状态。
主测试程序设定测试速率、引脚部件电平值、输入通道的编码格式、波形和时序等所必需的信息。
从向量存储器里输出的数据与时序，编码格式以及电平数据结合在一起，通过引脚电路施加给被测器件。
输入的测试数据就包含测试向量、输入信号时序、输入信号格式化编码、输入电平组等。
执行功能测试时，设定必要的初始程序、合理的电平和电流值和定时条件后，测试系统逐个周期的给DUT提供激励，同时在一个周期内对DUT的输出进行监测，输出信号与测试向量表示的期望值相互比较，如果输出引脚输出的逻辑状态与期望不相符合，则功能测试失效。
对输出响应的检测有两种方法。
(1)比较法：输入激励同时应用于被测电路和一个称为金器件(设为无故障)的相同器件，比较两者输出响应即可判断被测电路正确性。
这种比较法一般适用于比较简单的标准中小规模(SSI、MSI)电路的测试。
(2)存储响应法：结合图2，在计算机的控制下，被测器件的测试集存放在测试系统高速缓冲存储器中。
测试时，测试图形根据测试主频逐排读出，输入激励顺次施加于被测器件，逐拍与期望响应作为比较。
如果比较结果全部一致，则证明器件功能合格；否则称器件功能失效。
这种方法涉及大量测试数据的存储和读出操作，但它具有相当的灵活性，也适用于时序电路的测试。
该方法的优点是可以根据测试要求，在确保一定的测试可接受的前提下，将一个很长的测试集进行压缩，这样不仅节省了存储空间，而且加快了测试速度，因此存储响应原理为众多测试系统所采用。
测试的顺序为测试矢量→被测电路→与标准响应比较→结果分析。
图2 存储响应法4.1.1测试周期及输入数据(1)测试周期测试周期是测试器件过程中的工作频率，为每一条测试向量所持续的时间。
功能测试建立时序的第一步是定义测试周期的时序关系。
(2)输入数据激励给DUT的数据是含有时序和电平信息的，一般由以下因数构成：①测试向量；②输入信号格式化编码组；③输入信号电平组；④输入信号时序组。
激励给DUT的输入信号是以测试向量数据形式存储的逻辑“1/0”，而代表逻辑“1/0”的电平则由电子引脚中的VIH/VIL参考电平规定的。
输入信号要求设置为包含唯一格式化编码方式和设定时序更为复杂的数据形式，主程序中会包含这些信息并通过相应的代码实现设置。
(3)输入信号格式根据DUT输入引脚的特性，设定其输入信号的编码格式以完成功能测试，使用得当还可以保证规格书定义的所有交流参数被测试。
信号格式与测试向量、时沿设定及输入电平组合起来作为DUT的输入信号波形。
图3给出了一些信号格式的简单描述。
图3 信号格式化编码① NRZ(Non Return to Zero，不返回)：代表存储于向量存储器的实际数据，它不含有时沿信息，只在每个周期的起始点（T0）发生变化。
② DNRZ（Delayed Non Return to Zero，延迟不返回）：顾名思义，它和NRZ一样代表存储于向量存储器的数据，只是周期中数据的转变点不在T0。
