ST500智能型电动机保护装置
ST500、YSK智能型电动机保护控制器技术介绍
ST500、YSK智能型电动机保护控制器技术介绍一、ST500智能型电动机保护控制器工业生产中，大量使用电动机拖动的机械，一般电动机的控制通过MCC柜中的电动机控制回路来实现其运转控制，传统典型的控制方案如下：传统的电动机控制电路如下图：为了实现电动机的控制和相应功能，通过选择相关电气设备，组成下图MCC柜，从而完成上图电动机回路的控制。
传统典型控制方案在应用过程中存在以下问题：1.热继电器回路只能实现对电动机的过载保护，保护功能单一，要实现其它保护（如三相电流不平衡保护、缺相保护、接地/漏电保护、起动加速超时保护、欠载、欠压、过压保护、欠功率保护、抗晃电、欠压失压重起动保护），则必须靠在MCC柜增加其它电气设备来实现。
2.当电动机过载时，是靠热继电器本身的双金属片过流发热膨胀顶开触点来断开电气回路实施保护的，因此，热继电器无论是金属片还是输出的触点都无法做到与强电电气回路分开独立运行，其金属片和触点都要承受大电流的负载，特别是在过载情况下，金属片和触点会长期发热变形，从而使金属片产生机械疲劳失效现象和触点沾滞现象，导致保护拒动或误动3. 热继电器没有控制功能、没有测量且变送为4~20mA输出功能（三相电流、三相电压、功率、功率因素、频率、电能、热容量、电流不平衡率、漏电流值）、没有故障记录功能（当前运行时间、当前停车时间、累计运行时间、累计停车时间、起动电流、起动时间、操作次数、输入输出状态、故障记录、故障时标、运行状态指示）、没有控制回路电源检测、不带通讯功能，因此在DCS系统中要监视电动机的运行状态和参数，必须要在MCC柜附加相应设备和回路，并通过硬接线方式把信号反馈至DCS系统，既增加了设备又使回路构成变得复杂。
4.传统电动机控制回路由于采用热继电器构成回路，使MCC柜电气元器件多，回路构成复杂，无法实现设备的一体化，且故障点多。
采用我们的ST500系列电动机保护控制器，可以一站式解决上述问题和避免了故障点多的问题。
ST500装置使用及维护现场讲解
常见故障处理
#2机组小修遇到的ST500装置问题： 1、远方/就地均无法启动：检查启动模块ST202装置 是否正常。检查ST500装置是否正常。 2、远方无法启动：检查远方/就地信号线接线是否正 确。信号是否上传。装置DI输入中有无启动信号。 检查DCS指令信号是否到达。检查二次插排是否接触 良好。 3、面板无法启动：查看装置系统参数，远程端子属 性，面板按键接触是否良好。
端子定义
其中日常检修、维护需要用到I/O： DI1：——A接触器 DI4：——启动A DI6：——停车 DI9：——远方/就地 DO1：——停车 DO2：——启动A DO4的测量精度。 2、保护，效验各保护功能是否正常
st500概述控制器采用内置电流互感器超过250a时采用外部保护级电流互感器互感器为05级保护精度要求5p10当采用外部标准05级电流互感器时互感器一次额定电流建议选用34倍的电动机额定电流
ST500装置使用及维护现 场讲解
主讲人：
内蒙古岱海发电有限责任公司
ST500概述
ST500系列智能型（电动机）控制器 （以下简称控制器）。该控制器用于操 作交流50Hz，额定工作电压至660V， 额定电流至250A交流电动机控制回路 中的接触器， 并有测量、操作控制、 自我诊断、维护管理、总线通讯（ 遥 测、遥讯、遥调、遥控） 等功能。
ST500构造
包括现实面板：ST522 智能型电动机控制器
端子定义
序1: 开关量输入公共端（ 对应端子号1）。 序2: DI1开关量， 按逆时针顺序 DI1～ DI9 共9 个可 编程光隔开关量输入端。 序3： 开关量输出 DO1， DO2 公共端。 序4： 开关量输出DO1。 序5： 开关量输出DO2。 序6： 开关量输出 DO3， DO4 公共端。 序7： 开关量输出 DO3,一般为常闭,正常工作时为常 开。 序8： 开关量输出 DO4。 序9： 电源输入端子 （ 对应端子号17， 18）。 序10： 指示灯：故障指示灯， 在故障报警延时过程 中闪烁， 发生故障跳闸后恒亮。 总线提示灯， 在远程通讯建立后恒亮， 未建立时不亮。 运行指示灯， 在运行状态下闪烁， 在停车时恒亮。 序11： 复位按键， 用于清除状态指示和故障报警接 点信号。 序12： 通讯接口， 用于连接远程通讯网络。 序13： 显示/编程接口， 用于连接显示模块ST522 或 ST500手持编程器。
HS-500微机保护装置
微机保护装置选型及技术要求
型 号: 台 数： HS-500 36
主功能选择：
□线路保护 □电机保护
□变压器保护 □备自投装置
□电容保护 □无源保护
副功能标配：
□电流速断保护□过负荷告警□充电保护□欠压保护
□零序过压保护□低频保护□过电压保护□过电流保护□负序过流保护
□电压反相序保护□重合闸□非电量保护□限时速断保护□零序过流保护 □TV 断线自检□TA 断线自检□操作回路自检□装置故障自检□电量测量（遥测量） □开关量采集（遥信量）□开出量（遥控量）□操作箱□故障记录功能□通讯功能
收 货 地 址：收货人及电话： XX 常发物流名字： XX 生 产 厂 家： XX
上海红申电气集团。
化工行业电动机保护装置ARD2F系列说明书
■ 起动超时保护 同时还可以选配以下附加功能： ■ 通讯接口 ■ 剩余电流(漏电)保护 ■ 电压功能(相序保护，过压、欠压保护，欠功率保护) ■ 温度保护(PTC) ■ 4～20mA 模拟量输出 ■ tE 时间保护 ■ 电能计量 ■ 失压重起(抗晃电)(包括电压、事件记录功能) ■ 故障记录 过载保护 当电动机在过负载情况下，长时间超过其额定电流运行时，会导致电动机过热，绝缘降 低而烧毁，保护器根据电动机的发热特性，计算电动机的热容量，模拟电动机发热特性对电 动机进行保护。 断相/不平衡保护 断相/不平衡故障运行时对电动机的危害很大，当电动机发生断相或三相电流严重不平 衡时，如不平衡率达到保护设定值时，保护器按照设定的要求保护，发出停车或报警，确保 电动机的安全运行。 堵转保护 电动机在起动过程中，由于负荷过大或自身机械原因，造成电动机轴被卡住，而未及时 解除故障，将造成电机过热，绝缘降低而烧毁电机，堵转保护适用于电动机起动发生此类故 障时进行保护，当电流达到动作设定电流时，保护器及时在动作(延时)设定时间内动作或报 警，避免电机烧毁。 欠载(欠流)保护 当电动机所带负载为泵式负载时，电动机空载或欠载运转会产生危害，保护器提供欠载 保护，三相的平均电流与额定电流的百分比低于欠载设定值时，保护器应在动作(延时)设定 时间内动作或报警。 外部故障保护 当保护器检测到外部故障出现，外部故障开关量有故障信号输入时，保护器按照设定的 要求保护，确保电动机设备安全。 阻塞保护 阻塞保护适用于电动机运行过程中发生卡死。当电流达到动作设定电流时，保护器及时 在动作(延时)设定时间内动作或报警，避免电机烧毁。 起动超时保护 电动机起动时间到后，若保护器检测到电动机回路电流仍未下降到110%Ie 以下，启动 该保护。针对增安电机，起动时间整定不得超过 1.7倍 tE 时间。 剩余电流保护(接地/漏电) 保护器同时具备接地保护和漏电保护功能，二者只能选一种。接地保护自动计算剩余电 流不需要外接互感器，用于保护相线对电动机金属外壳的短路保护。漏电保护电流是通过增 加漏电互感器，检测出30mA-900mA 的故障电流，主要用于非直接接地的保护，以保证人 身安全。 相序保护 当保护器检测到电动机的电压相序错误时，闭锁电动机起动，保护电动机安全。
接触器配ST500智能型电动机控制器使用说明(直接启动模式)
ST500智能型电动机控制器(直接启动模式)使用说明1、ST500控制器端子功能说明2、控制器的应用电动机的综合保护、测量功能、各种控制功能由ST500完成；参数显示、参数设定、报警、故障、管理信息查询等功能由ST522完成。
当控制器上电时，首先通过控制器检测CJ接触器是否在释放状态，如果接线不正确控制器报“接线错误”；如果接线正确时控制器ST522显示“起动准备就序”缺省信息窗口。
当ST500接收到起动命令时，ST500内部A继电器吸合，则CJ接触器得电吸合，控制器检测到CJ吸合，起动过程中“起动”灯亮，ST522显示“正在起动”进程状况，表示电动机在起动过程中。
起动结束后“起动”灯熄灭，ST522显示“正在运行”的缺省窗口。
停车时，ST500内部A继电器分开，CJ接触器释放，主回路断开，电动机停车。
3、ST522显示模块在保护方式下，ST522操作显示模块和ST500控制器配合使用(通过T9**—02串口线连接)，是ST500的可选部件之—，通过ST522可以实时显示电动机的各种测量参数；调整各种参数(保护定值、起动参数、系统参数)；查询各种故障信息／报警信息／DI和D0状态；检测各种管理信息。
直接起动模式下ST522面板功能定义如下：3.1 指示灯“停车”指示当前电动机为停车状态。
“起动”指示电动机的停车和运行的中间状态，包括起动和转换过程。
“运行”指示当前电动机处于正常工作状态。
“报警”指示灯点亮时表示有非跳闸故障报警发生。
“故障”闪烁表示有跳闸故障，当前在处理过程中；恒亮表示当前处于故障跳闸状态。
3.2 功能键“起动A”在本地权限下，此按键可以控制电动机起动运行。
该控制按键据需要可锁定不用。
“停车”在本地权限下，此按键可以控制运行电动机停车。
该控制按键据需要可锁定不用。
“复位”清除故障显示，退出故障跳闸状态，但不能清除热容。
“返回”、“确认”“↑”、“↓”四个功能键用于参数设定和参数查询。

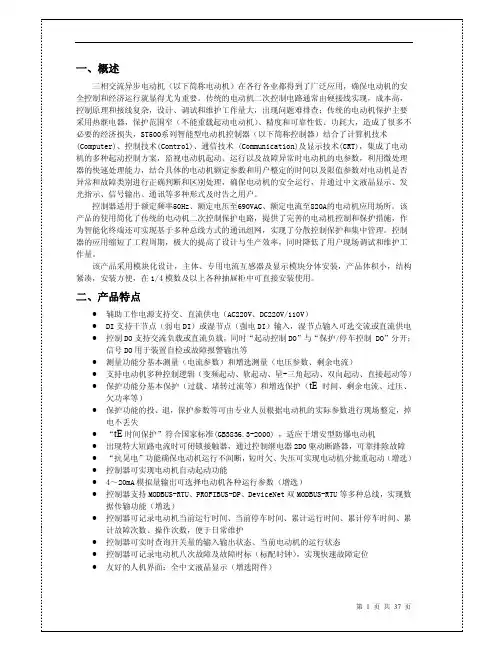

ST500技术说明书(2008[1].2)
![ST500技术说明书(2008[1].2)](https://img.taocdn.com/s3/m/5d7077170b4e767f5acfce3a.png)
感 器 、 TM 电 子 灭 弧 器 等 作 为 附 件 ， 用 户 可 根 据 需 要 选 配 。
2) 控 制 器 100A 壳 架 的 额 定 电 流 值 ： 2A(0.5~2)、 5A(1~5)、 6.3A(1.6~6.3)、 25A（ 6.3~25）、 100A(25~100)； 250A 壳 架 的 额 定 电 流 值 ： 250A（ 63~250）； 250A 以 上 选 用 100A 壳 架 中 5A 产 品 ， 并 需 外 加 ZT40 互 感 器 ， 互 感 器 额 定 电 流 分 为 500A(250~500)、 820A（ 250~820）， 精 度 为 5P10， 每 套 互 感 器 配 三 只 。
入 ） ， 控 制 DO 工 作 电 源 为
AC220V/380V， 无 控 制 逻 辑
M DI 为 湿 节 点 （ AC220V 输 入 ） ， 控 制
DO 工 作 电 源 为 AC220V/380V
H DI 为 湿 节 点 （ DC220V/110V 输 入 ） ， 控 制 DO 工 作 电 源 为 DC220V/110V
执行方式
报警、跳闸
动作值
20%Ir1～ 100%Ir1+OFF(关 闭 )
延时时间
0s～ 50.00s
执行方式
报警，跳闸
K系 数
10、 16、 24、 40,60、 80、 100、 130、 180、 280、 400、 600、 800、 1000、 1100 1200、 1400、 1800
冷却时间
TM
第 3 页 共 37 页
保护参数一览表
项目 电动机
欠载保护
过载保护
不平衡保护
过流保护
NTS-500系列微机保护测控装置用户手册111103
用户手册
V1.50
南京天溯自动化控制系统有限公司 2011 年 09 月
说明
1. 说明
本说明与相关的装置文件构成了安全操作、调试与测试的完整信息。在对装置作任何操作之前，使 用人员必须熟悉本说明的内容和装置铭牌的额定参ቤተ መጻሕፍቲ ባይዱ。
2. 健康和安全
装置的正常和安全运行，依赖于恰当的运输、搬运和正确的贮存、安装和调试，以及细心的操作、 维护和维修。因此，只有合格人员才可操作或在装置上工作。合格人员是指：
3. 设备的安装、调试和维护
警告！
a) 严格遵照执行国家及电力行业相关安全规程。工作在高电压环境下，应严肃认真对待，以避免人身 伤害或设备损坏；
b) 在操作中不应触摸电路，可能会有致命的电压、电流； c) 在拆卸开装置面板后，应避免触及电路，装置包含电子电路，如果遭受静电，可能会受到损坏。电
子电路也可能含有致命的危险电压； d) 不管运行条件如何，必须将装置与保护地相连。这也适用于一些特殊的场合，如在台桌上测试演示
4. 保修条款
a) 本产品的保修期限依据与您签订的相关合同或其他有效文件确定； b) 以下情况，不属于保修范畴，即使在保修期限内：
（1）产品因使用不当或未依照使用说明使用导致损坏者； （2）因天灾或不可抗拒力而导致损坏者； （3）产品曾被非本公司技术人员修理或改装者； （4）产品机身号码曾被替换涂改或去除； （5）外观被严重损坏、破裂者； （6）超过产品规定的保修期者。 c) 您可以拨打我公司客服电话 400-102-6060 获得技术支持。
注意！
a) 装置应运行于其规定的电气和环境限值之内； b) 装置上电前，应明确连线与正确示图相一致； c) 装置上电使用前请仔细阅读说明书，参照说明书对装置进行操作、定值/运行参数整定和测试。如有
ST500智能型电动机控制器简介
ST500智能型电动机控制器简介刘嘉祺秋风萧瑟，海波涌起。
不知不觉中，来到烟台分公司已经快半年了。
在这半年里，我们辛勤工作，为业主查实一个个问题；在这半年里，我们团结一致，给分公司打下坚实基础；在这半年里，我们充实自己，不断坚实自我的业务技能。
在烟台，我们奋勇前行，默默提高。
在万华，我们主要维保的石化区的两片装置是环氧丙烷和丙烷脱氢。
我所在的装置为环氧丙烷。
在我的工作范围，共计有366台低压电机，从电机的安装，电缆的敷设，控制回路的接线和最近的单试，我们都全程跟踪。
电机是电气施工的重点，也是我们以后保运的重点，所以了解电机控制就显得尤为重要。
下面为大家介绍烟台项目低压电机控制主要用到的ST500智能型电动机控制器（简称马保）。
本体单元互感器模块串口线操作显示模块上图为马保的组成模块。
利用马保能对所有低压电动机可能发生的各种情况进行保护并对各电气量、接触器的状态和开关位置进行监控，具有故障记录功能。
同时具备相应的遥控功能。
DI 功能整定表 序号 I DI 初始状态 功能整定 1 I.1 1DI 常开 本地正向起动 2 I.2 2DI 常闭 本地停车 3 I.3 3DI 常开 本地/远程 4 I.4 4DI 常开 远程起停A 5 I.5 5DI 常开 复位6 I.6 6DI 常闭 紧急停车（联锁）7 I.7 7DI 常开 通用DI 8I.8 8DI 常开 开关故障DO 功能整定表 注：OUT4设定成综合故障，是指装置故障和电动机故障。
DI 表示的是输入，OUT 表示输出。
马保有12个DI 点，一般的低压电机只用到1DI 到8DI ，每个DI 的含义如上表。
在马保中不同的DI 和OUT 所代表的含义不同的，这要明确的区分，并且最好要牢牢记住，这对以后的识图和故障处理都非常重要。
除了DI 、OUT 端子，在马保主体面板上还有AO-、AO+、DIC 、E1、E2、PE 、L 、N 端子，他们代表的意义不同，但也要熟记。
ST500系列产品使用手册
侧视图
安 装 方 式 ： 1、 安 装 于 35mm标 准 导 轨 2、 定 位 孔 处 镙 孔 安 装
19
15
102
4
顶视图
3 16
定位孔 *4
16 10
66
侧视图
顶视图
安 装 方 式 ： 1、 定 位 孔 处 镙 孔 安 装 2、 与 本 体 装 置 组 合 安 装
SCT安装尺寸 SCT5，SCT10
概述
ST500系列产品型号及应用范围
产品型号 ST500M:经济型电动机保护测控装置 ST500H：综合型电动机保护测控装置 ST500F：增强型电动机保护测控装置 ST500：高端型电动机保护测控装置
SCT选型
SCT型号 SCT5 SCT10 SCT30 SCT100
电动机额定电流 5A及以下 10A及以下 30A及以下 100A及以下
西安龙云电力科技有限公司
ST500系列产品功能配置表
型号 功能
短路保护
堵转保护
定时限过流保护
反时限过流保护
保 欠载保护 护 缺相/不平衡保护
零序过流保护 功
TE时间保护 能 欠压保护
过压保护
工艺连联锁
晃电再启动
溢出故障
电压测量
电流测量 测
功率测量 量
功率因素 功
频率测量 能
电能测量
漏电电流测量
开关遥控 控
目录
1、概述 ------------------------------------------------------------------------------------------1 2、ST500系列产品型号及应用范围 -----------------------------------------------------------------1 3、SCT选型 ---------------------------------------------------------------------------------------1 4、ST500系列 产品 主要 特点 ------------------------------------------------------------------------1 5、ST500系列产品功能配置表----------------------------------------------------------------------2 6、ST500系列 产品技 术参 数表 ----------------------------------------------------------------------3 7、ST500系列产品安装----------------------------------------------------------------------------4 8、ST500产 品端 子介绍 -------------------------------------------------------------------7 9、ST500系列产品接线原理图---------------------------------------------------------------------7 10、ST500系列产品 施工注意事项 -------------------------------------------------------------------10 11、ST500系列产品操作---------------------------------------------------------------------------10 12、ST500系列产品保护功能-----------------------------------------------------------------------15 13、ST500系列产品参数设置-----------------------------------------------------------------------20 14、电动机控制功能--------------------------------------------------------------------------------21 15、电动机操作原理--------------------------------------------------------------------------------21
厂用低压定值整定计算原则
内蒙古京泰发电有限责任公司 2×300MW机组低压厂用继电保护装置保护定值整定原则计算：审核：审定:批准：2014年3月前言保护定值是根据现场设备资料，针对2×300MW机组低压厂用电设备给出的。
定值计算依据《大型发电机变压器继电保护整定计算导则》、《继电保护及安全自动装置技术规程》、《大型发电机变压器继电保护整定计算与运行技术》(高春如编著)、《Schneider Micrologic 控制单元用户手册》、《KFW2-3200智能式断路器说明书及选型手册》及有关反措要求等进行计算。
针对本定值特作如下说明：1、当系统参数发生变化时，有关保护要校核，尤其是后备保护。
2、380V厂用系统中，PC、MCC段设备参数及运行方式发生变化时相应的保护定值均需进行重新计算及校验。
3、注意整定计算书中有关特别说明及注意事项。
1 厂用低压电动机保护整定原则厂用380V电动机保护采用苏州万龙ST500系列电动机保护装置，定值整定原则如下：1.1 过载保护依据GB14048.4标准，大部分电动机要求在 1.5Ie额定电流时允许运行时间为120S,7.2Ie时允许运行时间为2S，据此选择过载曲线 K=24，在1.5Ie时经15S跳闸，在3Ie时经2.85S跳闸，在7.2Ie时经0.5S跳闸，既有足够的灵敏度来保护电机，而且经长时间的运行来看此定值不会频繁误动。
过载曲线 K=24冷热曲线比:100%冷却时间：20min允许起动热容量：方式二故障复位方式：自动屏蔽时间：允许1.2 不平衡保护该保护主要针对电动机三相不平衡或者断相等情况，按躲过电机起动过程中的最大不平衡度整定K=30% , 时间依经验值t=5S屏蔽时间：允许1.3 剩余电流保护该保护主要针对电动机接地故障，按照躲过电动机起动过程中的最大剩余电流整定，取 K=50%动作时间按躲过正常起动过程中最大剩余电流的持续时间，取t=0.5S屏蔽时间：禁止1.4 起动超时保护该保护主要针对电动机起动完成后异常运行，电流大于额定电流小于阻塞保护定值的情况。
TRSM500电动机保护控制器说明书V1.01新20141220
页 1
珠海特瑞斯电气有限公司
TRSM500 智能电动机保护单元使用说明书
危险和警告！ 本装置只能由电气专业人士进行安装。 对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。
感谢您使用珠海特瑞斯电气有限公司的产品。为了安全、正确、高效地 使用本装置，请您务必注意以下重要提示： 本说明书仅适用于TRSM500智能电动机综合保护单元。 请仔细阅读本说明书，并按照说明书的说明设置、测试和操作。对 于注明为「注」的内容请额外予以关注。如有随机资料，请以随机 资料为准。 为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的 芯片和器件。 请使用合格的测试仪器和设备对装置进行试验和检测。 装置如出现异常，请及时与本公司联系。 本装置的设置缺省密码是：0000。 本说明书不旨在包含所有细节或装置的变更，也未能提供所有与安装、运 行、维护方面有关的每种可能的偶然情况。如果想得到更进一步的有关信 息或本说明书中没有充分说明的购买者所需的特殊问题，请于本公司联系。
页 2
珠海特瑞斯电气有限公司
TRSM500 智能电动机保护单元使用说明书
ቤተ መጻሕፍቲ ባይዱ
目
录
1 装置简介..................................................................................................................................................... 1 1.1 概述 ...........................................................................................................
PMC-550J低压电动机保护控制器用户说明书_V2.7
PMC-550J低压电动机保护控制器用户说明书危险和警告本装置只能由电气专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险⏹装置只能由取得资格的电气工作人员才能进行安装和维护。
⏹更换装置前，应注意断开交流电压输入和装置电源，注意电流传感器的二次绕组不可短路。
⏹要用一个合适的电压检测装置来确认电压已切断。
⏹在将装置通电前，应将所有的机械部件，盖子和端子等恢复原位。
⏹装置在使用中应施加正确的电压。
不注意这些预防措施可能会引起严重伤害。
本装置设置缺省密码：0000。
我们已经检查了本手册关于描述硬件和软件保持一致的内容。
由于不可能完全消除差错，所以我们不能保证完全的一致。
本手册中的数据将定期审核，并在新一版的文件中做必要的修改，欢迎提出修改建议。
以后版本中的变动不再另行通知。
目录1装置简介 (1)1.1概述 (1)1.2产品特点 (1)2技术指标 (3)2.1环境条件 (3)2.2额定参数 (3)2.3测量精度 (4)2.4保护定值误差 (4)2.5电气绝缘性能 (5)2.6机械性能 (5)2.7电磁兼容性能 (5)3功能介绍 (6)3.1保护功能 (6)3.1.1起动超时保护 (7)3.1.2过载保护（反时限） (7)3.1.3阻塞保护 (8)3.1.4接地保护 (8)3.1.5断相保护 (9)3.1.6不平衡保护 (9)3.1.7欠功率保护 (9)3.1.8短路保护 (10)3.1.9欠压保护 (10)3.1.10过压保护 (11)3.1.11欠载保护 (11)3.1.12tE时间保护 (11)3.1.13过负荷保护 (12)3.1.14工艺联锁保护（外部故障） (13)3.1.15电压断线告警 (13)3.1.16相序保护 (13)3.1.17合闸异常保护 (14)3.1.18接触器保护 (14)3.1.19紧急停车告警 (15)3.1.20剩余电流保护 (15)3.1.21出口配置 (16)3.2 控制功能 (16)3.2.1欠压重起动功能 (16)3.2.2上电自起动功能 (17)3.2.3电动机控制权限 (18)3.3起动控制 (18)3.3.1直接起动控制 (19)3.3.2降压起动控制 (19)3.3.3双向起动控制 (19)3.3.4双速起动控制 (20)3.3.5自动双向起动 (20)3.3.6变频器配合起动控制 (20)3.3.7大电机辅助起动控制 (20)3.4测试模式 (20)3.5可编程逻辑功能 (21)3.6电动机运行状态监测 (21)3.7电动机运行维护管理 (22)3.8模拟量输出功能 (23)3.9起动报告功能 (23)3.10装置自检功能 (23)3.11接线自诊断 (23)3.12通信功能 (24)3.13在线升级功能 (24)4操作使用 (25)4.1按键功能说明 (25)4.2指示灯说明 (26)4.3菜单结构 (27)4.4显示界面介绍 (28)4.4.1测量数据 (28)4.4.2DIDO状态 (29)4.4.3参数设置 (29)4.4.4定值清单 (34)4.4.5事件记录 (45)4.4.6统计信息 (46)4.4.7装置维护 (46)4.4.8装置信息 (48)5安装与接线 (49)5.1整机安装 (49)5.1.1机械尺寸图 (49)5.1.2安装示意图 (50)5.1.3安装注意事项 (50)5.1.4MTA外置穿芯式电流传感器 (51)5.1.5剩余电流传感器 (53)5.1.6零序电流传感器 (54)5.2装置端子说明 (55)5.2.1装置背板端子图 (55)5.2.2端子说明 (57)5.3端子接线 (57)5.3.1工作电源接线 (57)5.3.2接地线连接 (57)5.3.3电压电流输入接线 (57)5.3.4开关量输入接线 (58)5.3.5继电器输出接线 (58)5.3.6AO输出接线 (58)5.3.7通信接线 (59)5.4装置故障分析 (60)5.5保护控制功能使用说明 (61)5.5.1保护控制参数设置 (61)5.5.2过载保护动作特性速查 (62)5.5.3tE时间保护动作特性速查 (62)5.5.4电动机额定电流速查 (62)6典型接线图 (64)6.1 直接起动接线原理图 (64)6.2 星三角降压起动接线原理图 (65)6.3 自耦变压器降压起动接线原理 (66)6.4 电抗器降压起动接线原理图 (67)6.5 双向起动接线原理图 (68)6.6 双速起动接线原理图 (69)6.7 变频器配合控制接线原理图 (70)6.8 大电机辅助控制接线原理图 (71)7售后服务承诺 (72)7.1新装置质量保证 (72)7.2 装置升级 (72)7.3 装置质保限制 (72)1 装置简介1.1 概述深圳市中电电力技术股份有限公司专注于工业用户电力自动化，为满足用户对低压电动机保护、测量和控制的需求，开发出适合国内用户的PMC-550系列低压电动机保护控制器。
ST500智能型电动机保护参数设置标准
ST500参数设置一．保护参数设置1.过载保护1)K系数K系数的设置一般和电动机的过载能力曲线有关，或者可以根据电动机的过载保护级别来设定，但国内很多电动机没有以上两项数据，可以参考下面的设置标准进行设置。
该参数主要反映的是电动机过载动作的速度。
标准型(10级)：7．2In(In为电动机额定电流)，4—10s动作，用于标准电动机过载保护，速动型(10A级)：7．2In时，2—10s动作，用于潜水电动机或压缩电动机过载保护。
慢动型(30级)：7．2In时，9—30s动作，用于如鼓风机电机等起动时间长的电动机过载保护。
根据以上参数，对照说明书中电流-时间特性表设置K。
2)冷热曲线比该参数设置主要影响电动机在没有过载情况下热容量的计算。
热容量计算主要分为两个部分，没有过载情况下的热容量（稳态热容量）和过载情况下的热容量（过载热容量）。
过载后热容量的计算是以稳态热容量为基础开始叠加。
也就是说冷热曲线比主要影响过载热容量的起点。
若不需要考虑电动机在没有过载情况下的发热，该参数可以设置为100%，若考虑电动机在没有过载情况下的发热，可以根据电动机在没有过载情况下的发热程度设置该参数，该参数设置越小，稳态热容量的值越大，电动机在没有过载情况下的发热越厉害。
电动机没有过载情况下的回路电流稳态热容量＝×（100%－冷热曲线比）电动机额定电流3)冷却时间该参数主要影响电动机过载动作后复位时间。
对该参数影响较大的是电动机的散热条件。
若散热条件比较好的该参数可以设置小一些，若散热条件差的该参数可以设置大一些。
实际上该参数类式热继电器的双金属片动作后恢复到初始位置的时间。
若没有达到冷却时间电动机不允许再次起动，但可以通过清除热容量的方式来再次起动电动机。
4)允许起动热容该参数主要决定电动机过载动作热容量降低到什么程度后可以重新起动电动机。
方式一：降低到15%以下可以再次起动电动机；方式二：降低到（100%－上次起动所有热容量－2%）或者降低到15%以下可以再次起动电动机，一般设置为方式一较为合理一些。
ST500II培训资料
ST500II电动机控制器使用说明一、产品主、配件介绍1.ST500II系列智能型马达控制器本体（必选）主要分四个种类：ST501（不带通讯接口功能）；ST502（带单profibus通讯接口功能）；ST503（带单modbus通讯接口功能）；ST505（带双modbus通讯接口功能）；ST500II的主要功能介绍：●保护功能：能够对电机实现欠载保护（标配），过载保护（标配），堵转保护（标配），外部故障保护（标配），接地保护或漏电保护（两者只能选一），不平衡保护（标配），过热保护（带温度保护才有），欠功率保护（带电压表功能才有），相序保护（带电压表功能才有），过压保护（带电压表功能才有），欠压保护（带电压表功能才有）；注意：接地保护是标配的，漏电保护是附加功能。
●控制功能：可以实现电机的直接起动，双向/可逆起动，双速起动，星/三角起动，自耦变压器降压起动，电阻降压起动，软起动，上电延时自起动，欠压/失压重起动。
所有起动方式本体都是一样的，只是内部参数整定不一样。
●参数测量功能：电流、电压、热电阻、电机热容、功率、频率、功率因素，电能。
通过DI检测端子可检测运行状态，接触器状态，主电源开关状态等各种状态。
这样可以节省电流表、电压表、功率表等等，但参数测量的显示内容会由于附加功能不一样而显示不一样。
●运行参数记录：运行时间，停车时间，总运行时间，总停车时间，操作次数，故障跳闸次数，故障跳闸参数信息记录。
可以很方便的查询到各类信息，如故障跳闸的原因，从而有针对性的排除相应的故障，大大提高工作效率,最多可以记录8次故障信息。
●远程通讯功能：支持PROFIBUS-DP，MODBUS两种通讯协议，MODBUS可以双网通讯，两路通讯在硬件上是完全独立的，在实际使用中可以大大提高通讯的可靠性与稳定性。
利用通讯可以实现“四遥”即“遥信”“遥测”“遥控”“遥调”，但由于各个使用厂家要求不一样，利用通讯实现的功能也不一样。
ST500智能型电动机控制器说明书
ST500M/H系列智能型电动机控制器苏州万龙集团有限公司产品概述五年多来在电力、石化、轻工、煤炭、纸业、钢铁等多行业10多万台ST500智能型电动机控制器投入了交流电动机保护控制现场运行，千锤百炼，积累了大量的实践工程经验。
在此基础上，新一代增强型高性能微处理器技术的ST500M/H系列智能型交流电动机控制器应运而生，产品与接触器、软起动器、塑壳断路器配合为低压交流电动机回路提供了一整套集控制、保护、监测和总线通迅于一体的专业化的解决方案，取代了热继电器、热保护器、漏电保护器、欠电压保护器等多种分列保护器，取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、控制和选择开关、指示灯、可编程控制器、变送器多种附加元件，是智能化MCC的理想选择。
产品特点采用16位高性能工业级微处理器、专用协议芯片、专用集成电路，直接采样三相交流电流、三相交流电压、热电阻值、4-20mA 模拟量、漏电流值；计算电流不平衡率、接地电流；保护功能：产品内置多种保护功能，仅需简单选择即可实现保护的投入或退出、报警或跳闸； 过载 “时间-电流特性”符合GB/T14048.4 -2003标准，并增加更多脱扣级别，满足重载起动要求； “t E 时间保护”符合增安型防爆电动机的热过载保护标准GB3636.3-2000；“温度保护”更直接监控电动机的发热情况，符合标准GB/T14048.X -200X 《低压开关设备和控制设备 旋转电机装入式热保护控制单元》；“漏电流保护”，通过专用互感器取样，检测灵敏度更高，符合GB/T14048.4 -2001附录B 要求； 工艺联锁控制保护，通过输入开关量、输入4-20mA 模拟量实现部分非电量的工艺联锁控制保护； 合理的起动保护，自动判别起动过程，有效区分起动电流和故障电流，保证保护功能不发生误动作，同时采用起动超时和起动过流多种方式实现起动保护。
解决“过流保护盲区”，自动判断故障电流大小，正确检测出现在接触器分断电流与塑壳开关短路脱扣电流之间过流故障，控制塑壳开关跳闸，使保护更可靠。
苏州万龙ST500说明书
22、功能配置一览表保护模式下，A 继电器的触点（14#/15#）为常闭接点，一般串联在电动机控制接触器线圈回路中，但当控制器上电正常工作时，A 继电器立即得电吸合，仅在失电或发生故障保护后方再次断开。
注：①控制器内部矢量和的接地保护为标准配置，但漏电和接地保护只能二选一，当增选漏电时，接地保护功能自动退出。
②控制器不带通讯功能时型号为ST501，增选通讯功能时型号为ST502（Profibus-DP ），ST503（Modbus-RTU）S 500智能型电动机控制器保护模式方式使用说明书T33、控制器保护模式下的典型接线图保护模式下，控制器内A 继电器（14#、15#）常闭接点串在控制电机接触器的线圈回路中（CJ 接触器），在控制器得电工作时立即闭合，此时方允许电机工作；当过载等故障保护动作时A 继电器接点断开，控制电机接触器CJ 失电停车。
故障后需按一次复位按钮方可清除故障指示和故障接点信号，同时需等待电机热容冷却到允许再次起动值时，控制器内A 继电器才自动闭合，允许电机再次起动运行。
保护模式下控制器提供装置失电/自诊断、故障跳闸等故障接点输出（图中19、20、21），其中自诊断接点为常闭，控制器得电正常工作时为常开，当控制器自检到装置故障或失电时变为常闭。
故障跳闸接点为常开，只有当控制器检测到故障并按规定特性保护动作时变为常闭。
分析排除故障后需按复位按钮方可清除故障指示和故障接点信号。
保护模式下控制器可据用户需要增选电压功能、电动机绕组热保护功能、漏电保护功4、ST522显示模块在保护方式下，ST522操作显示模块作为增选附件可与ST500配合使用（通过T9**～02串口线连接），通过ST522可以实时显示电机的各种运行参数；调整各种参数（保护定值、系统参数）；检查各种故障信息/报警信息/DI 和DO 状态；查询各种管理信息。
保护方式下的ST522面板功能定义如下：S 500智能型电动机控制器保护模式方式使用说明书T41：液晶显示屏2：指示灯3：功能键4.1指示灯运行指示当前电动机处于正常工作状态，允许电动机进行操作控制。
ST500智能型电动机控制器技术说明书
ST522 显 示 模 块 用 在 设 备 现 场 和 控 制 器 一 对 一 配 套 使 用 ， 通 过 ST522 可 以 显 示 测 量 信
苏州智能配电自动化有限公司
3
ST500 智 能 型 电 动 机 控 制 器 技 术 说 明 书
息 ， 报 警 信 息 ， 故 障 信 息 ， 可 以 进 行 参 数 设 定 (保 护 定 值 ， 系 统 参 数 等 )， 可 以 输 入 操 作 控 制 命 令 （ 如 起 动 ， 停 车 等 ）。
五 、 特 殊 控 制 功 能 说 明 … … … … … … … … … … … … … … … … … … … … 25
苏州智能配电自动化有限公司
1
ST500 智 能 型 电 动 机 控 制 器 技 术 说 明 书
5.1 外 部 停 车 5.2 上 电 延 时 自 动 重 起 动 5.3 欠 压 或 失 压 延 时 重 起 动 5.3 远 程 就 地 控 制 权 限
苏州智能配电自动化有限公司
2
ST500 智 能 型 电 动 机 控 制 器 技 术 说 明 书
一．概述
1.1 用 途 及 适 用 范 围 ST500 系 列 智 能 型 （ 电 动 机 ） 控 制 器 （ 以 下 简 称 控 制 器 ）。 该 控 制 器 用 于操 作 交 流 50Hz，
