汽车OBD诊断匹配口位置
列举X431的使用流程
列举X431的使用流程1. 检查设备和准备工作在使用X431之前，确保以下准备工作完成：•确保X431设备已经充电完毕。
•确保车辆电池电量充足。
•确保X431设备已安装最新的软件版本。
2. 连接OBD诊断接口将X431设备与车辆的OBD诊断接口进行连接。
具体步骤如下：1.确定车辆的OBD诊断接口位置，通常位于驾驶员座位下方。
2.将X431设备的OBD诊断连接线插入车辆的OBD诊断接口中。
3.确保连接牢固。
3. 打开X431设备并选择车辆信息按下X431设备的电源按钮，等待设备开机。
然后按照以下步骤选择车辆信息：1.在设备的主界面上选择“车辆诊断”。
2.在车辆诊断界面上选择相应的车辆品牌和型号。
3.如果车辆型号有多个选项，选择与目标车辆匹配的型号。
4.确认所选择的车辆信息。
4. 诊断车辆问题一旦完成车辆信息的选择，就可以开始诊断车辆的问题。
以下是诊断车辆问题的流程：1.在车辆诊断界面上，选择“系统扫描”以进行整体的系统扫描。
2.等待系统扫描完成并生成报告。
3.通过查看报告，确定车辆存在的问题。
5. 进行维修操作一旦诊断出车辆存在的问题，可以进行相应的维修操作。
以下是进行维修操作的步骤：1.根据诊断报告，了解需要进行的具体维修操作。
2.在设备的主界面上选择“维修操作”。
3.选择相应的维修操作项目。
4.根据设备的引导进行维修操作。
6. 清除故障码在进行维修操作后，建议清除车辆的故障码，以下是清除故障码的步骤：1.在设备的主界面上选择“故障码”。
2.选择“清除故障码”选项。
3.等待清除故障码操作完成。
7. 完成诊断和维修完成以上步骤后，可以确认车辆的故障已经修复。
以下是完成诊断和维修的步骤：1.按下X431设备的电源按钮，关闭设备。
2.断开X431设备与车辆的连接。
3.确认车辆问题是否已经解决。
8. 编写诊断报告在完成诊断和维修后，可以生成诊断报告。
以下是编写诊断报告的步骤：1.在设备的主界面上选择“诊断报告”。

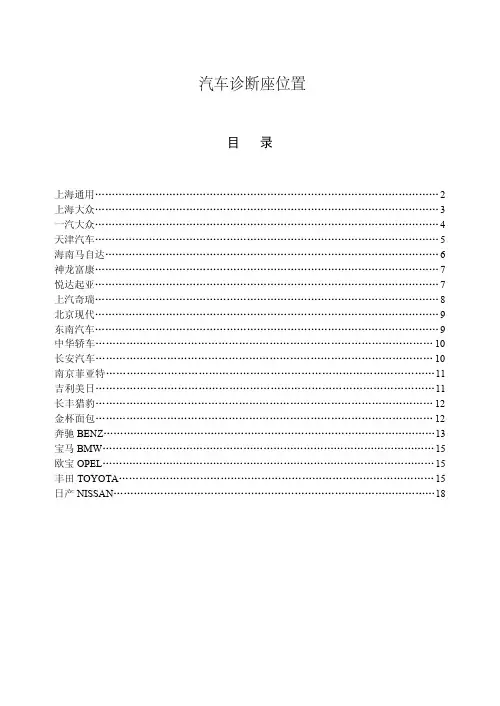

汽车OBD诊断座位置实物图
目录上海通用…………………………………………………………………………………………2上海大众…………………………………………………………………………………………3一汽大众…………………………………………………………………………………………4天津汽车…………………………………………………………………………………………5海南马自达………………………………………………………………………………………6神龙富康…………………………………………………………………………………………7悦达起亚…………………………………………………………………………………………7上汽奇瑞…………………………………………………………………………………………8北京现代…………………………………………………………………………………………9东南汽车…………………………………………………………………………………………9中华轿车………………………………………………………………………………………10长安汽车………………………………………………………………………………………10南京菲亚特……………………………………………………………………………………11吉利美日………………………………………………………………………………………11长丰猎豹………………………………………………………………………………………12金杯面包………………………………………………………………………………………12奔驰BENZ ………………………………………………………………………………………13宝马BMW ………………………………………………………………………………………15欧宝OPEL ………………………………………………………………………………………15丰田TOYOTA …………………………………………………………………………………15日产NISSAN ……………………………………………………………………………………18汽车诊断座位置上海通用别克GL8诊断座位于仪表板左下方，16PIN，选用[SMART OBD II-16]测试接头上海通用别克，位于仪表板下方，转向柱附近，16PIN，选用[SMART OBD II-16]测试接头上海通用赛欧，驾驶室仪表板左下方保险丝盒内，取掉保险丝盒盖即可看到，16PIN，选用[SMART OBD II-16]测试接头上海大众帕萨特B5，变速杆后，驻车制动杆旁，拿掉盖板即可看到，16PIN，选用[SMART OBD II-16]测试接头上海大众桑塔那2000，变速杆防尘罩下，16PIN，选用[SMART OBD II-16]测试接头上海大众波罗，仪表板下方，16PIN，选用[SMART OBD II-16]测试接头一汽大众捷达（5气门），在仪表板保险丝盒右后面，16PIN，选用[SMART OBD II-16]测试接头一汽大众宝来1.8，中控台下方，16PIN，选用[SMART OBD II-16]测试接头一汽AUDI A6仪表板左下侧，16PIN，选用[SMART OBD II-16]测试接头2.6E E，发动机室左后侧，4PIN，选用[AUDI-4]测试接头一汽AUDI1002.6天津夏利2000，发动机室电瓶后侧减振器支座旁，17PIN，选用[TOYOTA-17F]测试接头天津威姿，仪表板下侧，16PIN，选用[SMART OBD II-16]测试接头海南马自达普利马，位于发动机室左前侧，17PIN，选用[海南马自达-17F]测试接头海南马自达福美来，位于发动机室左后侧防火墙附近，17PIN，选用[海南马自达-17F]测试接头海南马自达323，位于发动机室左后侧防火墙附近，17PIN,选用[TOYOTA-17F]测试接头神龙富康988，AT系统诊断座在仪表板下保险丝盒内，16PIN，选用[SMART OBD II-16]测试接头神龙富康988东风悦达起亚千里马，位于仪表板下侧，16PIN ，选用[SMART OBD II-16]测试接头上汽奇瑞，ABS 诊断座位于仪表板下，16PIN ，选用[SMART OBD II-16]测试接头上汽奇瑞，摩托罗拉K2电控系统诊断座，位于发动机室防火墙附近，16PIN，选用[SMART OBD II-16]测试接头上汽奇瑞,MM电控系统诊断座位于发动机室防火墙附近，3PIN，选用[菲亚特-3]测试接头北京现代索纳塔，位于仪表板下，16PIN，选用[SMART OBD II-16]测试接头东南菱帅，仪表板下转向柱附近，16PIN，选用[SMART OBD II-16]测试接头东南得力卡面包车，仪表板下，16PIN，选用[SMART OBD II-16]测试接头中华轿车，仪表板下转向柱附近，16PIN，选用[SMART OBD II-16]测试接头羚羊，仪表板下，16PIN，选用[SMART OBD II-16]测试接头长安之星，中控台下，16PIN，选用[SMART OBD II-16]测试接头长安之星，微型面包车，发动机罩下电瓶旁，16PIN，选用[SMART OBD II-16]测试接头南京菲亚特西耶那，仪表板下保险丝盒内，16PIN，选用[SMART OBD II-16]测试接头吉利美日，仪表板左下方，16PIN，选用[SMART OBD II-16]测试接头长丰猎豹，仪表板左下侧，16PIN，选择[MITSUBISHI-12+16]测试接头金杯面包车，发动机罩下电瓶附近，16PIN，选用[SMART OBD II-16]测试接头Benz A160，司机侧仪表板下，16PIN，选用[SMART OBD II-16]测试接头Benz C180，发动机室右后侧，38PIN，选用[BENZ-38]测试接头Benz S320，220底盘，仪表板下，16PIN，选用[SMART OBD II-16]测试接头Benz S320140底盘，发动机室右侧盖板下，38PIN，选用[BENZ-38]测试接头Benz560SEL129底盘，发动机室右侧，38PIN，选用[BENZ-38]测试接头Benz 300300SELSEL 140底盘，发动机室右侧，38PIN ，选用[BENZ-38]测试接头BMW 735i 发动机室左侧，20PIN ，选用[BMW-20]测试接头OPEL Vectra ,驾驶室变速杆杂物盘盖下，16PIN ，选用[SMART OBD II-16]测试接头丰田大霸王previa，司机座椅下，17PIN,选用[TOYOTA-17F]测试接头丰田陆地巡洋舰3400，发动机室进气歧管旁，17PIN，选用[TOYOTA-17F]测试接头丰田黄冠3.0，发动机室进气歧管旁，17PIN，选用[TOYOTA-17F]测试接头丰田佳美2.2，发动机室左侧制动助力泵旁，17PIN，选用[TOYOTA-17F]测试接头丰田凌志发动机室左侧，17PIN，选用[TOYOTA-17F]测试接头丰田亚洲龙共有三个诊断座，17PIN半圆形在发动机室防火墙附近，选用[TOYOTA-17]测试接头丰田亚洲龙17PIN方形诊断座在进气歧管旁，选用[TOYOTA-17F]测试接头丰田亚洲龙16PIN诊断座仪表板左下侧，选用[SMART OBD II-16]测试接头LS，16PIN诊断座位于仪表板下转向柱附近，选用[SMART OBD II-16]测试接2.0LS日产阳光2.0头日产风度，14PIN诊断座位于仪表板左下保险丝盒内，选用[NISSAN-14+16]测试接头。

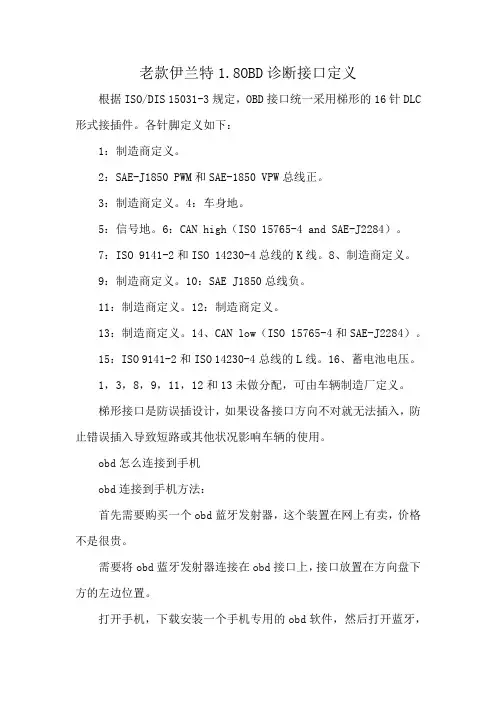

老款伊兰特1.8OBD诊断接口定义
老款伊兰特1.8OBD诊断接口定义根据ISO/DIS 15031-3规定，OBD接口统一采用梯形的16针DLC 形式接插件。
各针脚定义如下：1：制造商定义。
2：SAE-J1850 PWM和SAE-1850 VPW总线正。
3：制造商定义。
4：车身地。
5：信号地。
6：CAN high（ISO 15765-4 and SAE-J2284）。
7：ISO 9141-2和ISO 14230-4总线的K线。
8、制造商定义。
9：制造商定义。
10：SAE J1850总线负。
11：制造商定义。
12：制造商定义。
13：制造商定义。
14、CAN low（ISO 15765-4和SAE-J2284）。
15：ISO 9141-2和ISO 14230-4总线的L线。
16、蓄电池电压。
1，3，8，9，11，12和13未做分配，可由车辆制造厂定义。
梯形接口是防误插设计，如果设备接口方向不对就无法插入，防止错误插入导致短路或其他状况影响车辆的使用。
obd怎么连接到手机obd连接到手机方法：首先需要购买一个obd蓝牙发射器，这个装置在网上有卖，价格不是很贵。
需要将obd蓝牙发射器连接在obd接口上，接口放置在方向盘下方的左边位置。
打开手机，下载安装一个手机专用的obd软件，然后打开蓝牙，搜索一下蓝牙发射器的名称，然后连接。
打开手机obd软件，这时就能看到汽车上的性能和数据了。
obd的中文含义就是车载诊断系统，主要监测发动机的运行状况和尾气后处理系统的工作状态，比如车辆故障码、里程、油耗和用户驾驶行为等数据，使用手机连接以后，可以在手机上看到汽车的油耗、转速、公里数以及发动机的工作状态等。
不同的车型可能obd的放置的位置不同，一般都位于方向盘下方的左边位置，obd能够实现汽车的全方位检查，监测安全隐患，能够实时检车汽车的位置，实时监控汽车，出行安全是最重要的，建议车主定期观察汽车状态，定期保养，做到安全行车。

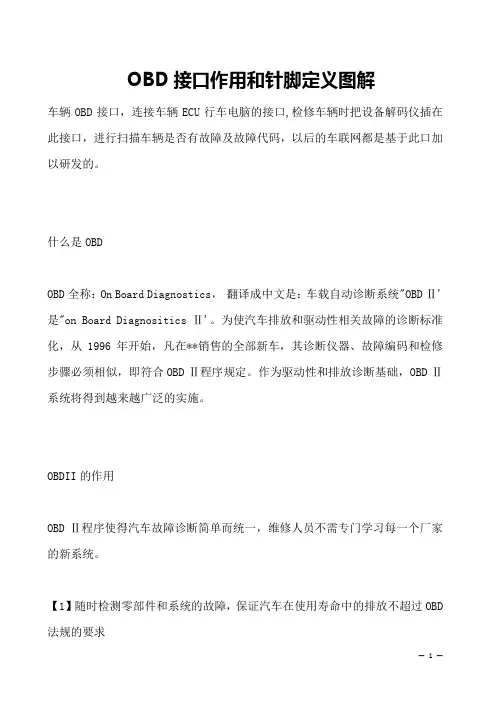

OBD接口作用和针脚定义图解
OBD接口作用和针脚定义图解车辆OBD接口，连接车辆ECU行车电脑的接口,检修车辆时把设备解码仪插在此接口，进行扫描车辆是否有故障及故障代码，以后的车联网都是基于此口加以研发的。
什么是OBDOBD全称：On Board Diagnostics，翻译成中文是：车载自动诊断系统"OBD Ⅱ'是"on Board Diagnositics Ⅱ'。
为使汽车排放和驱动性相关故障的诊断标准化，从1996年开始，凡在**销售的全部新车，其诊断仪器、故障编码和检修步骤必须相似，即符合OBD Ⅱ程序规定。
作为驱动性和排放诊断基础，OBD Ⅱ系统将得到越来越广泛的实施。
OBDII的作用OBD Ⅱ程序使得汽车故障诊断简单而统一，维修人员不需专门学习每一个厂家的新系统。
【1】随时检测零部件和系统的故障，保证汽车在使用寿命中的排放不超过OBD 法规的要求【2】检测到相关排放故障时，OBD系统可以用仪表板上的MIL灯进行报警。
【3】故障车辆能够得到及时修理，减少车辆排放。
【4】OBD系统有助于技师迅速诊断，对症修理，降低维修成本。
汽车OBDII接口定义除却各种电源和地线之外，关键的有CAN线、ISO 0141-2 K线、J1850总线，接口也有很多。
下面我们来看看OBDⅡ接口引脚定义。
【1】、【3】、【8】、【11】、【12】、【13】厂家自定义【2】SAE J1850 总线+【10】SAE J1850 总线﹣【4】车身地【5】信号地【6】CAN-H 【14】CAN-L【7】K-Line【15】L-Line【16】常电源故障码标准SAE J2023规定了一个5位标准故障代码，第1位是字母，后面4位是数字。
【1】首位字母表示设置故障码的系统。
当前分配的字母有4个："P'代表动力系统，"B'代表车身，"C'代表底盘，"u'代表未定义的系统。
汽车诊断仪的使用流程及注意事项
汽车诊断仪的使用流程及注意事项1. 简介汽车诊断仪（OBD），全称为On-Board Diagnostic System，是一种用于检测和诊断汽车故障的设备。
它可以连接到汽车的诊断接口，读取车辆的故障码，并提供相应的故障诊断结果。
本文将详细介绍汽车诊断仪的使用流程以及一些注意事项。
2. 使用流程1.准备工作–确定汽车型号和制造年份：不同的汽车型号和制造年份可能使用不同的诊断接口和通信协议，因此需要提前知道这些信息。
–确保车辆处于停车状态：在进行诊断之前，确保车辆停在安全的地方，并将发动机熄火。
–寻找诊断接口：诊断接口通常位于汽车内部，位置可以在车辆的用户手册中找到。
通常，在驾驶员座位下方或副驾驶员座位下方附近可以找到。
2.连接诊断仪–将汽车诊断仪插入诊断接口：使用诊断接口的相应线缆将诊断仪插入汽车的诊断接口。
确保连接牢固。
–打开电源：按下诊断仪的电源开关，打开设备。
3.读取故障码–选择诊断功能：根据需要，选择相应的诊断功能，例如读取故障码、清除故障码等。
–等待诊断仪完成扫描：诊断仪会自动对车辆进行扫描，并读取车辆的故障码。
等待诊断仪完成扫描过程。
–查看故障码：一旦扫描完成，诊断仪将显示车辆的故障码。
故障码通常以字母和数字的组合形式表示，每个故障码代表一种特定的故障。
–记录故障码：将诊断仪显示的故障码记录下来，以备后续的故障诊断和修复。
4.故障诊断和修复–查询故障码含义：使用诊断仪提供的故障码手册或在互联网上查询相应的故障码含义。
这样可以了解到该故障码对应的具体故障部件或系统。
–分析问题原因：根据故障码的含义，分析可能的故障原因。
可以考虑检查相关传感器、线路和连接器，或者进行必要的调试和测试。
–修复故障：根据分析的结果，采取相应的修复措施。
这可能包括更换故障部件、修理线路或进行重新编程等。
3. 注意事项在使用汽车诊断仪时，需要注意以下几点：•不要随意进行操作：操作诊断仪时，遵循使用手册的指导，避免随意更改设置或进行未经授权的操作。

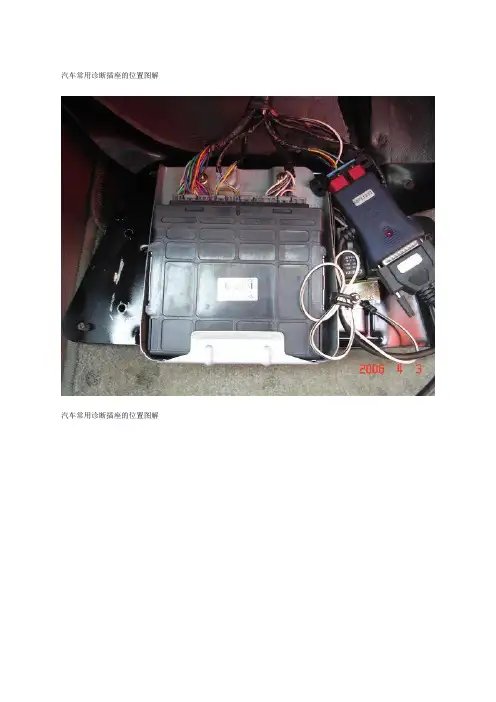

汽车常用诊断插座的位置图解
汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解HONDA 诊断坐大全爱丽舍：OBD诊断头位置驾驶员左护板侧保险盒内。
Elysee 16V电脑福特翼虎吉普（ESCAPE XLT）：OBD诊断头位置驾驶员左护板侧。
该车采用OBD诊断座，但无OBD信号，电脑：1L8F-12B523-AD ICM：1L8U-12A650-AC。
引擎：FARD V6 DOHC24-VALVE别克君威2.5：OBD诊断头在油门踏板上方。
别克君威3.0：OBD诊断头在油门踏板上方。
SGM7302GS REGAL GS3.0 V6引擎：LW9 排量：2.98L本田雅阁：OBD诊断头在仪表板的下方北京吉普2500：OBD诊断头在驾驶员左护板侧。
引擎：C498QA1。
ABS：∧PG3550500浙江亚太机电北京吉普（外观像帕杰罗）：OBD诊断头在引擎室内左侧。
引擎：491Q北京现代索娜塔：OBD诊断头在油门踏板上方桑塔纳99新秀：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
电脑：BOSCH M-154桑塔纳2000：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
2000 GLi 330 K8L LOL TE2引擎：AFE电脑：BOSCH MOTRONI M-154时代超人：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧帕萨特B4：OBD诊断头。
帕萨特系统。
诊断头位置仪表盘右下方。
装饰板内。
电脑：SIEMENS VDO防盗电脑：SIMOS04S0000版本：008VWZ3Z0 SI3252624帕萨特2.0：OBD诊断头。
帕萨特系统。
诊断头位置手刹车右侧。
型号：SVW7203AP引擎：BFF 排量2.0L奥迪—V6：2+2诊断头。
大众奥迪系统。
诊断头位置引擎室保险盒内，奥迪—A6：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧一汽红旗：OBD诊断头。
OBD使用说明范文
OBD使用说明范文1.OBD是什么？OBD（On-Board Diagnostics）是车辆上的故障诊断系统，主要用于监测和报告车辆的运行状况。
OBD系统可以实时监测车辆的各项参数，并通过诊断故障码来检测车辆存在的问题。
OBD系统可以帮助车主和修理技师快速准确地定位和解决车辆故障。
2.OBD的诊断工具为了使用OBD系统，您需要一个OBD诊断工具。
OBD诊断工具分为两种类型：专业级和个人级。
专业级的诊断工具通常价格较高，功能强大，适合专业维修人员使用。
个人级的诊断工具价格较低，使用简便，适合车主自己检测和诊断车辆故障。
3.OBD的连接方式通常，OBD诊断工具通过一个OBD接口与车辆的OBD系统连接。
OBD 接口通常位于驾驶员侧的底部，在车辆的驾驶员座椅下面。
将OBD诊断工具正确地插入车辆的OBD接口后，您可以开始使用OBD系统进行车辆的诊断和故障排查。
4.OBD的使用步骤使用OBD系统进行车辆诊断的一般步骤如下：Step 1: 准备工作确保车辆电源关闭，插入诊断工具的OBD接口并启动汽车。
Step 2: 连接诊断工具将诊断工具与OBD接口连接。
通常，插头上有一根电缆，一端连接诊断工具，另一端连接车辆的OBD接口。
Step 3: 打开诊断工具按下诊断工具上的电源开关，打开诊断工具。
Step 4: 选择功能根据诊断工具的操作界面，选择相应的功能。
例如，读取故障码，清除故障码，实时数据流监测等。
Step 5: 读取故障码选择“读取故障码”功能后，诊断工具将自动扫描并读取车辆的故障码。
故障码是一系列数字和字母的代码，可以帮助您定位车辆存在的问题。
Step 6: 解读故障码根据诊断工具的故障码库，解读故障码的含义。
故障码通常指示车辆存在的问题，可以帮助您判断出车辆故障的原因。
Step 7: 排查和修复故障根据故障码的含义，采取相应的措施来排查和修复车辆的故障。
您可以根据故障码参考手册中的建议，或者向专业维修人员寻求帮助。
汽车诊断仪的使用流程
汽车诊断仪的使用流程1. 汽车诊断仪简介汽车诊断仪是一种用于诊断汽车故障的工具，通过与汽车的诊断接口进行连接，可以读取汽车的故障码、监测各个传感器的数据，并提供诊断结果和建议维修方案。
下面将介绍汽车诊断仪的使用流程。
2. 连接汽车诊断仪1.插入汽车诊断接口：将汽车诊断仪的OBDII插头插入汽车的诊断接口（通常位于驾驶员侧踏板下方），确保插头与接口完全贴合。
2.打开汽车诊断仪：按下开机按钮，并等待诊断仪启动。
3. 选取车辆信息1.选择车辆类型：在汽车诊断仪的主界面上，找到车辆类型选项，并选择和连接的车辆类型（例如，轿车、SUV等）。
2.输入车辆信息：根据提示，选择或输入车辆品牌、型号和生产年份等信息。
4. 进行车辆诊断1.读取故障码：在主界面上找到故障码读取选项，并点击进行读取。
稍等片刻，诊断仪将会自动扫描汽车的电脑系统，获取故障码信息。
2.查看故障码解释：在诊断仪的界面上，找到故障码解释选项，并点击进入。
系统将会显示故障码的含义和可能的原因。
3.查看其他诊断结果：除了故障码，汽车诊断仪还可以提供其他的诊断结果，如传感器数据、传动系统状态等。
通过在主界面上选择相应的功能选项，可以查看这些结果。
5. 分析诊断结果并提供建议1.分析故障码：根据诊断仪提供的故障码含义和可能原因，分析可能的故障点，并制定相应的修理计划。
2.分析其他诊断结果：根据传感器数据和系统状态等其他诊断结果，进一步分析汽车的整体状况，并提出建议维修方案。
6. 清除故障码（可选）1.执行故障码清除：在诊断仪的主界面上，找到故障码清除选项，并点击执行。
稍等片刻，诊断仪将会向汽车的电脑系统发送清除指令，并将故障码清零。
2.注意事项：清除故障码前，请确保已经解决了相应的故障，并经过必要的修理和检测。
7. 断开汽车诊断仪1.关闭汽车诊断仪：按下关机按钮，并等待诊断仪关闭。
2.拔出插头：小心地拔出汽车诊断接口的插头，注意不要过度用力或把插头弯曲。
汽车诊断座型号及针脚定义和安装位置图
汽车诊断座型号及针脚定义和安装位置图汽车诊断座型号及针脚定义和安装位置图汽车诊断座是汽车维修和故障诊断的重要工具之一。
在进行汽车维修和故障排除时，技师通常需要连接诊断仪器到汽车的诊断座上，以获取汽车的故障代码和数据信息。
因此，掌握汽车诊断座的型号、针脚定义及其安装位置图，对于技师正确、高效地进行汽车维修至关重要。
一、型号及针脚定义主要的汽车诊断座类型有OBD-I型和OBD-II型两种。
OBD-I 型主要应用于上世纪80年代至90年代初的汽车上，OBD-II 型则是从90年代初开始在汽车上广泛应用的。
1. OBD-I型OBD-I型汽车诊断座通常有12个针脚，它们的定义如下：1) 针脚4：电源+12V；2) 针脚5：地线GND；3) 针脚6：接收线；4) 针脚7：K线（诊断仪与诊断座的通信线）；5) 针脚9：接收线；6) 针脚10：诊断请求线。
2. OBD-II型OBD-II型汽车诊断座通常有16个针脚（有些车型可能有更多），以下是其中的若干个针脚的定义：1) 针脚4：地线GND；2) 针脚5：系统地线SGND；3) 针脚6：CANH线（高速的CAN总线通信线）；4) 针脚7：K线（ISO9141和ISO14230通信线）；5) 针脚10：J1850总线（PWM和VPW通信线）；6) 针脚14：CANL线（高速的CAN总线通信线）；7) 针脚15：L线（诊断仪与诊断座的通信线）。
二、安装位置图汽车的诊断座位置有些车型在驾驶员座位的下方，有些则在发动机舱内。
以下是几个常见车型的诊断座安装位置图：1. 大众车型大众车型的诊断座通常位于驾驶员座位下方。
安装位置图如下：```________________| ______|| || |____________________| || || || || ||__________|```2. 宝马车型宝马车型的诊断座通常也位于驾驶员座位下方。
安装位置图如下：```________________| || ||_________________|```3. 福特车型福特车型的诊断座通常位于发动机舱内。
标准obd接口定义
标准obd接口定义OBD（On-Board Diagnostics）是指车载诊断系统，它是一种用于监控车辆排放和性能的系统。
标准OBD接口定义了一种标准化的接口协议，用于连接车辆和诊断工具，使诊断工具能够与车辆进行通讯和获取诊断信息。
本文将介绍标准OBD接口的定义和相关信息。
首先，标准OBD接口是一种16针的接口，通常位于车辆驾驶室内的驾驶员侧。
它通常被放置在仪表盘下方或驾驶员踏板旁边的位置。
标准OBD接口通常采用J1962协议，使用16针的连接器，包括4个电源针、2个地线针和10个数据针。
这种标准化的接口设计使得诊断工具可以方便地连接到车辆上，并与车辆的诊断系统进行通讯。
其次，标准OBD接口定义了一套通讯协议，用于诊断工具与车辆进行通讯。
这套通讯协议包括了诊断工具发送诊断请求、车辆返回诊断信息等步骤。
通过这套通讯协议，诊断工具可以向车辆发送诊断请求，比如读取故障码、清除故障码、读取实时数据等。
而车辆则可以通过这套通讯协议返回诊断信息，比如故障码、传感器数据、执行器状态等。
这样，诊断工具就可以通过标准OBD接口与车辆进行通讯，并获取诊断信息。
除此之外，标准OBD接口还定义了一些通用的诊断服务模式，比如ISO 9141、ISO 14230（KWP2000）、ISO 15765（CAN）、SAE J1850等。
这些诊断服务模式是用于描述诊断工具与车辆进行通讯时所采用的通讯协议和通讯方式。
通过这些通用的诊断服务模式，诊断工具可以根据车辆的通讯协议和通讯方式进行设置，以便与车辆进行正确的通讯。
总的来说，标准OBD接口定义了一种标准化的接口协议，用于连接车辆和诊断工具，使诊断工具能够与车辆进行通讯和获取诊断信息。
它采用16针的连接器和一套通讯协议，使得诊断工具可以方便地连接到车辆上，并与车辆的诊断系统进行通讯。
此外，标准OBD接口还定义了一些通用的诊断服务模式，用于描述诊断工具与车辆进行通讯时所采用的通讯协议和通讯方式。
obd钥匙匹配原理
obd钥匙匹配原理OBD钥匙匹配原理是指通过OBD（On-Board Diagnostics，车载诊断）系统来进行汽车钥匙的匹配和编程。
OBD系统是现代汽车中常见的一种诊断系统，它可以监测和报告车辆的各种运行状态和故障信息。
在进行OBD钥匙匹配时，首先需要使用一台OBD设备连接到车辆的OBD接口上。
这个接口位于驾驶员座位下方，通常是一个16针的插座。
通过连接OBD设备，我们可以与车辆的电子控制单元（ECU）进行通信，并通过发送特定的指令来实现钥匙的匹配。
在进行OBD钥匙匹配之前，我们需要先确认车辆的信息，包括车辆品牌、型号和年份等。
这些信息将帮助我们确定钥匙匹配所需的特定参数和步骤。
一般来说，OBD钥匙匹配的过程如下：1. 连接OBD设备：将OBD设备插入到车辆的OBD接口上，并确保连接稳固。
2. 启动OBD设备：通过按下设备上的电源按钮，启动OBD设备。
3. 选择车辆信息：在OBD设备的界面上选择正确的车辆品牌、型号和年份等信息。
4. 进入钥匙匹配模式：根据OBD设备的提示，进入钥匙匹配模式。
这可能需要按下车辆上的特定按钮或执行一些特定的操作。
5. 学习新钥匙：按照OBD设备的指示，将新钥匙插入到车辆的点火开关中，并按下点火开关。
这将触发车辆的学习模式，使其能够接收和识别新钥匙。
6. 完成钥匙匹配：根据OBD设备的提示，等待一段时间，直到设备显示钥匙匹配成功。
这意味着车辆已经成功识别并接受了新钥匙。
通过OBD钥匙匹配，我们可以方便地为汽车添加新的钥匙或重新编程现有的钥匙。
这对于丢失钥匙或更换车辆的钥匙非常有用。
同时，OBD钥匙匹配也需要专业的设备和技术来保证操作的准确性和安全性。
总的来说，OBD钥匙匹配原理是通过连接到车辆的OBD接口，利用OBD设备与车辆的电子控制单元进行通信，实现钥匙的匹配和编程。
这一过程需要正确选择车辆信息，并按照设备的指示进行操作，以确保钥匙匹配的成功和安全。
通过OBD钥匙匹配，我们可以方便地为汽车添加或重新编程钥匙，提高车辆的安全性和便利性。
史上最全的OBD接口位置大全
史上最全的OBD接口位置大全OBD 对于许多车主来说比较陌生，那什是OBD？OBD 全称为On Board Diagnostics ，翻译成中文是：车载自动诊断系统。
这个系统随时监控发动机的运行状况和尾气后处理系统的工作状态，一旦发现有可能引起排放超标的情况，会马上发出警示。
当系统出现故障时，故障(MIL)灯或检查发动机(Check Engine)警告灯亮，同时OBD 系统会将故障信息存入存储器，通过标准的诊断仪器和诊断接口可以以故障码的形式读取相关信息。
根据故障码的提示，维修人员能迅速准确地确定故障的性质和部位。
从20 世纪80 年代起，美、日、欧等各大汽车制造企业开始在其生产的电喷汽车上配备OBD，初期的OBD 没有自检功能。
比OBD 更先进的OBD-Ⅱ在20 世纪90 年代中期产生，美国汽车工程师协会(SAE)制定了一套标准规范，要求各汽车制造企业按照OBD-Ⅱ的标准提供统一的诊断模式，在20 世纪90 年末期，进入北美市场的汽车都按照新标准设置OBD。
OBD 接口在哪？以下是针对各车型的OBD 接口位置：1 厦门金龙德尔福491QE2 欧宝大众奥迪上海大众3 厦门金龙德尔福JM495 哈飞4 本田厦门金龙5 上海大众6 欧宝大众上海大众雪铁龙7 长安（长安之星）8 绅宝9 现代大宇起亚本田丰田日产三菱雷诺欧宝宝马奔驰马自达大众奥迪通用克莱勒斯标致富豪北京吉普北京现代北京新天地北汽福田昌河长安铃木长城长丰猎豹成都新天地东风汽车东风风行大迪丹东曙光东南汽车江淮瑞风金杯汽车京安云豹南京索菲特南京依维柯秦川福莱尔海南马自达庆铃汽车上海大众上海通用上汽奇瑞雪铁龙石家庄双环天津汽车田野汽车万丰奥特武汉万通扬子集团汽车一汽吉轻悦达起亚郑州日产吉利美日中华中兴汽车哈飞路虎我们将不断补充和更新跟多车型OBD 信息，方便大家更好的查阅，感谢您一如既往的支持！tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
obd接口标准
OBD是英文On-Board Diagnostic的缩写，翻译为“车载诊断系统”。
这个系统主要用于监控车辆的运行状况和尾气后处理系统的状态。
关于OBD接口的标准，主要有以下几点：
1.接口位置与形状：OBD接口通常位于车辆的仪表盘下方，接口设计为十六针母头接口，形状为梯形状。
2.通信协议：OBD接口的通信协议是开放的，遵循SAE J1939-73协议规范。
3.物理层面与通信方式：在物理层面上，OBD接口是一个通信接口，按照ISO 15765-2标准设计。
这个接口通过CAN（Controller Area
Network）总线与车辆的ECU（Electronic Control Unit）进行通信。
4.诊断信息：通过OBD接口，车辆的诊断信息可以被读取和修改。
这些信息包括发动机的运行数据、排放控制系统的状态以及车辆的其他运行数
据等。
以上内容仅供参考，如需更专业的信息，建议咨询汽车专业技术人员。
各种车型OBD诊断头位置
各种车型OBD诊断头位置柴油车大师：chaiyouchedashi干货｜技术｜案例｜解析OBD作为一个专有名词的缩写，其全称为On Board Diagnostics，中文的意思是“车载自动诊断系统”。
这套系统能在汽车运行过程中实时监测发动机电控系统及车辆的其它功能模块的工作状况，如有发现工况异常，则根据特定的算法判断出具体的故障，并以诊断故障代码(DTC，Diagnostic Trouble Codes)的形式存储在系统内的存储器上。
系统自诊断后得到的有用信息可以为车辆的维修和保养提供帮助，维修人员可以利用汽车原厂专用仪器读取故障码，从而可以对故障进行快速定位，以便于对车辆的修理，减少人工诊断的时间。
一、上海通用注意：别克世纪星测试，进入上海通用→别克→别克3.0L（或者：别克2.5）即可测试。
1.GL8位置：仪表板左下方，16PIN.2.别克位置：仪表板下方，转向柱附近；16PIN.3.赛欧位置：仪表板左下方保险盒内，取掉保险盒即可看见；16PIN.二、上海大众1.帕萨特B5（装备MT）位置：变速杆后，驻车制动杆旁，去掉盖板即可看见；16PIN.2.帕萨特B5（装备AT）位置：驾驶室仪表板下方驾驶员一侧.3.大众2000位置：变速杆防尘罩下；16PIN.4.波罗位置：仪表板下方；16PIN.5.高尔：驾驶室仪表板下方，主继电器拉门横截面橡胶防尘盖下三、一汽大众1.捷达位置：仪表板保险丝盒右后；16PIN.2.宝来位置：中控台音响下方；16PIN.3.奥迪A6位置：仪表板左下方；16PIN.4.奥迪100 2.6E位置：发动机室左后侧；4PIN.5.高尔夫：驾驶室方向盘下方；16PIN.6.7180、7220：发动机室内四、天津夏利1.天津夏利2000：发动机室电瓶后侧减振器支座旁；17 PIN.2.天津威驰位置：仪表板下方；16PIN.五、海南马自达1.普利马：发动机室左前侧；17PIN.2.福美来：发动机室左后侧防火墙附近；17PIN.3.323: 发动机室左后侧防火墙附近；17PIN.六、东风雪铁龙1.富康988：AT系统诊断座在仪表板下保险丝盒内；16 PIN. AT系统诊断座在发动机室内左前侧；2 PIN.2.富康：发动机保险盒内；2 PIN.七、东风悦达起亚1.千里马：仪表板下方；16PIN.八、奇瑞1.ABS诊断座位于仪表板下；16PIN.2.摩托罗拉K2电控系统：发动机室防火墙附近；16PIN.3.MM电控系统：发动机室防火墙附近；3PIN.九、北京现代1.SONATA: 仪表板下方；16PIN.十、东南汽车1.菱帅：仪表板下方，转向柱附近；16PIN.2.得利卡、福利卡三菱系统：仪表板下方驾驶员左脚侧.3.得利卡、福利卡德尔福系统：仪表板下方；16PIN.十一、中华1.仪表板下方，转向柱附近；16PIN.十二、羚羊1.仪表板下方，转向柱附近；16PIN.十三、长安汽车1.卡德尔福系统：仪表板下方；16PIN.2.联合电子系统：驾驶员座位下方3.*本电装诊断座：仪表板下方；16PIN.4.长安之星：中控台下；16 PIN.发动机罩下电瓶旁；16PIN.十四、南京菲亚特1.仪表板下方，保险丝盒内；16PIN.十五、吉利1.美*：仪表板左下方；16PIN.2.单点系统：左边减振器的固定螺丝上；十六、长丰猎豹1.仪表板左下方；16PIN.十七、金杯面包1.单点系统：发动机罩下电瓶附近；16PIN.2.多点系统：仪表板下方；16PIN.奇瑞QQ三缸：用OBD接头。
常见各车型OBD接口位置
For personal use only in study and research; not for commercialuse常见各车型OBD接口位置别克君威 2.5：OBD诊断头在油门踏板上方。
别克君威 3.0：OBD诊断头在油门踏板上方。
本田雅阁：OBD诊断头在仪表板的下方。
北京吉普2500：OBD诊断头在驾驶员左护板侧。
北京吉普2033：OBD诊断头在发动机舱内左侧。
北京现代索娜塔：OBD诊断头在油门踏板上方。
桑塔纳99新秀：OBD诊断头；大众奥迪系统；诊断头在排挡杆前方。
桑塔纳2000：OBD诊断头；大众奥迪系统；诊断头在排挡杆前方。
时代超人：OBD诊断头；大众奥迪系统；诊断头在驾驶员左护板侧。
帕萨特B4：OBD诊断头；帕萨特系统；诊断头在仪表盘右下方的装饰板内。
帕萨特 2.0：OBD诊断头；帕萨特系统；诊断头在手刹车右侧。
奥迪V6：2+2诊断头；大众奥迪系统；诊断头在发动机舱保险盒内，用E-118奥迪2+2测车线。
奥迪A6：OBD诊断头；大众奥迪系统；诊断头在驾驶员左护板侧。
奇瑞QQ三缸：用OBD接头；西门子系统；诊断头在右侧储物箱下方。
奇瑞QQ四缸：三孔诊断头；检测线颜色是棕白；联电系统或大众系统；诊断头在驾驶员左侧保险盒附近。
奇瑞风云7160EX：三孔诊断头；玛瑞利系统；诊断头在发动机舱内中间的刹车泵附近。
奇瑞风云7160ES：三孔诊断头；玛瑞利系统；诊断头在发动机舱内中间刹车泵附近。
长安之星：三孔诊断头；联电系统；诊断头在电瓶负极附近。
长安欧雅：三孔诊断头；联电系统；诊断头在驾驶员座下中间横梁左侧。
长安镭蒙：OBD诊断头；联电二代系统；诊断头在驾驶员左侧保险盒附近。
长安奥托：OBD诊断头；联电系统；诊断头在驾驶员左侧保险盒附近。
长安福特：OBD诊断头；诊断头在驾驶员左护板侧华洋汽车：OBD诊断头；德尔福系统；诊断头在驾驶员左侧保险盒附近。
五菱之光：OBD诊断头，位置在驾驶员右侧座下；系统根据不同发动机和所配的电脑有所不同。
依维柯obd格式
依维柯obd格式
依维柯OBD指的是依维柯汽车的OBD接口，它是英文On-Board Diagnostics的缩写，中文翻译为“车载诊断系统”。
通过OBD接口，可
以连接到车辆的计算机系统，获取车辆的各种信息，例如发动机、排放系统、燃油系统等的工作状态和故障信息。
OBD接口通常位于车辆的仪表盘下方或驾驶员侧的脚踏板上方，是一个16针的插头。
通过这个接口，可以连接专用的OBD诊断工具或笔记本电脑，
读取车辆的故障代码、故障描述、故障状态等信息，也可以对车辆进行一些设定和调整。
在使用OBD接口时，需要注意以下几点：
1. 确保连接的工具和设备是专用的，并且与车辆兼容。
2. 在读取和清除故障代码后，需要重新启动发动机以确认故障是否已经被解决。
3. 如果车辆出现故障症状，建议及时到正规的维修站进行检查和维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车OBD诊断匹配口位置
爱丽舍：OBD诊断头位置驾驶员左护板侧保险盒内。
福特翼虎吉普（ESCAPE XLT）：OBD诊断头位置驾驶员左护板侧。
该车采用OBD诊断座，但无OBD信号，
别克君威2.5：OBD诊断头在油门踏板上方。
别克君威3.0：OBD诊断头在油门踏板上方。
本田雅阁：OBD诊断头在仪表板的下方
北京吉普2500：OBD诊断头在驾驶员左护板侧。
北京吉普（外观像帕杰罗）：OBD诊断头在引擎室内左侧。
北京现代索娜塔：OBD诊断头在油门踏板上方
桑塔纳99新秀：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
桑塔纳2000：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
时代超人：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧
帕萨特B4：OBD诊断头。
帕萨特系统。
诊断头位置仪表盘右下方。
装饰板内。
帕萨特2.0：OBD诊断头。
帕萨特系统。
诊断头位置手刹车右侧。
奥迪—V6：2+2诊断头。
大众奥迪系统。
诊断头位置引擎室保险盒内，
奥迪—A6：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧
一汽红旗：OBD诊断头。
一汽红旗系统。
诊断头位置驾驶员左护板侧。
一汽捷达：OBD诊断头。
大众奥迪系统。
诊断头位置保险盒右侧附近。
一汽佳宝：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或前右门附近。
中华：OBD诊断头。
诊断头位置保险盒附近或在油门踏板上方。
松花江：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近
哈飞民意：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。
哈飞中意：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。
哈飞路宝7100：OBD诊断头。
诊断头位置前右座下电脑也在
哈飞路宝7110：OBD诊断头。
五菱N1电脑。
诊断头位置前右座下电脑也在。
昌河汽车：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。
昌河海豚：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。
昌河北斗星：OBD诊断头。
看什么电脑用什么系统。
诊断头位置在油门踏板上方。
奇瑞QQ三缸：用OBD接头。
西门子系统。
诊断头位置右侧储物箱下方。
奇瑞QQ四缸：三孔诊断头。
检测线色：棕白。
联电系统或大众系统，诊断头位置驾驶员左侧保险盒附近。
奇瑞风云7160EX：两孔诊断头。
玛瑞利系统。
诊断头位置引擎室内中间刹车泵附近。
长安之星：三孔诊断头。
联电系统。
诊断头位置电瓶负极附近。
长安欧雅：三孔诊断头。
联电系统。
诊断头位置驾驶员座下中间横梁左侧。
长安镭蒙：OBD诊断头。
联电二代系统。
诊断头位置驾驶员左侧保险盒附近。
长安奥托：OBD诊断头。
联电系统。
诊断头位置驾驶员左侧保险盒附近
长安福特：OBD诊断头。
诊断头位置驾驶员左护板侧
华洋汽车：OBD诊断头。
德尔福系统。
诊断头位置驾驶员左侧保险盒附近。
五菱之光：OBD诊断头。
电脑在驾驶员右侧座下。
看什么电脑用什么系统，
用什么引擎用什么系统，诊断头位置电脑附近。
五菱扬光：OBD诊断头。
看什么电脑用什么系统。
诊断头位置电脑附近。
丰田佳美（CAMRY）2.2：诊断头位置引擎室内右侧减震
附近和驾驶室内保险盒附近。
天籁：SAE-J1962-Ⅱ诊断座。
诊断头位置驾驶员左护板侧。
马自达M6：SAE-J1962诊断座。
诊断头位置驾驶员左护板
吉利美日：SAE-J1962诊断头。
M1.5.4系统.诊断头位置保险盒附近。
吉利豪情：诊断头位置引擎室内左后方。
一、上海通用
1.GL8位置：仪表板左下方，16PIN.
2.别克位置：仪表板下方，转向柱附近；16PIN.
3.赛欧位置：仪表板左下方保险盒内，取掉保险盒即可看见；16PIN.
二、上海大众
1.帕萨特B5（装备MT）位置：变速杆后，驻车制动杆旁，去掉盖板即可看见；16PIN.
2.帕萨特B5（装备AT）位置：驾驶室仪表板下方驾驶员一侧.
3.大众2000位置：变速杆防尘罩下；16PIN.
4.波罗位置：仪表板下方；16PIN.
5.高尔：驾驶室仪表板下方，主继电器拉门横截面橡胶防尘盖下
三、一汽大众
1.捷达位置：仪表板保险丝盒右后；16PIN.
2.宝来位置：中控台音响下方；16PIN.
3.AUDI A6位置：仪表板左下方；16PIN.
4.AUDI 100 2.6E位置：发动机室左后侧；4PIN.
5.高尔夫：驾驶室方向盘下方；16PIN.
6.7180、7220：发动机室内
四、天津夏利
1.天津夏利2000：发动机室电瓶后侧减振器支座旁；17 PIN.
2.天津威驰位置：仪表板下方；16PIN.
五、海南马自达
1.普利马：发动机室左前侧；17PIN.
2.福美来：发动机室左后侧防火墙附近；17PIN.
3.323: 发动机室左后侧防火墙附近；17PIN.
六、东风雪铁龙
1.富康988：AT系统诊断座在仪表板下保险丝盒内；16 PIN. AT系统诊断座在发动机室内左前侧；2 PIN.
2.富康：发动机保险盒内；2 PIN.
七、东风悦达起亚
1.千里马：仪表板下方；16PIN.
八、奇瑞
1.ABS诊断座位于仪表板下；16PIN.
2.摩托罗拉K2电控系统：发动机室防火墙附近；16PIN.
3.MM电控系统：发动机室防火墙附近；3PIN.
九、北京现代
1.SONATA: 仪表板下方；16PIN.
十、东南汽车
1.菱帅：仪表板下方，转向柱附近；16PIN.
2.得利卡、福利卡三菱系统：仪表板下方驾驶员左脚侧.
3.得利卡、福利卡德尔福系统：仪表板下方；16PIN.
十一、中华
1.仪表板下方，转向柱附近；16PIN.
十二、羚羊
1.仪表板下方，转向柱附近；16PIN.
十三、长安汽车
1.卡德尔福系统：仪表板下方；16PIN.
2.联合电子系统：驾驶员座位下方
3.*本电装诊断座：仪表板下方；16PIN.
4.长安之星：中控台下；16 PIN.发动机罩下电瓶旁；16PIN. 十四、南京菲亚特
1.仪表板下方，保险丝盒内；16PIN.
十五、吉利
1.美*：仪表板左下方；16PIN.
2.单点系统：左边减振器的固定螺丝上；
十六、长丰猎豹
1.仪表板左下方；16PIN.
十七、金杯面包
1.单点系统：发动机罩下电瓶附近；16PIN.
2.多点系统：仪表板下方；16PIN.。
