电池综合测试仪
太斯电池综合测试仪培训资料
充电(Charge)测量原理
采用比单节电池最高充电电压高0.2V的开路电压测试，比如， 对于单节锂电池，采用4.4V电压启动充电，对电池无损伤。 采用设定电池容量的0.5C电流大小充电，如果能够流入0.5C 大小的电流，则判断电池充电正常。 误判可能：
电池容量设置过大，因为充电电流过大，导致电池电压升高， 达不到应有充电电流，误判为不能充电。 电池本身电压过高，如电池自身电压超过4.2V，则在充电时， 有可能过充保护，导致不能充电，或者不能输入足够的充电电 流导致误判。
放电(Discharge)测试原理
对电池施加采用逐渐增大的负载电流，当电流达到0.5C的， 保持稳定，测量此时电池电压，如电压相对于空载电压的下 降在规定范围(detV_MAX)之内，则认为放电测试OK。 其实质是测量电池在规定负载(0.5C)下的放电电压下降 开路电压(VOL)和负载电压(V-L)交替显示。 误判可能：
电池内阻(IMP)的测试原理
采用1KHz纯正弦波电流测量 采用小电流（<10mA）对电池无 损伤，对电池参数影响小 采用激励源（P+/P-）和检测端 （R+/R-）分开，形成四线制测量 内阻，提高精确度。 采用锁相放大器电路，有效消除 干扰，内阻读数稳定可靠。 如采用单测试针接触测试，则测 试针本身内阻和接触电阻不可忽 略不计，带来较大测试误差
影响判断因素
放电，过电流，短路测试的实际电压电流波形
右为电池电压波形 第一次下降为过电流保 护动作 第二次下降为短路保护 动作
右为电池放电电流波形 依次为负载放电，过电 流测试，短路测试波形
BTS-2002电池综合测试仪说明书
3
电池综合测试仪 可以连续的指示输入电压和电池的内阻，以及附加的两个 ID 电阻值，可以直接代 替专用内阻表使用，用于快速的电池筛选和检测。
此外，本测试仪可根据客户的需要提供软件升级服务，在基本型号的基础上，可以通过 软件升级为可连接电脑的型号，可以通过电脑来设置和保存测试数据，自动记录测试结果。 也可以通过电池条码来记录每块电池的测试数据，有利于生产质量的分析控制，产品追朔等 等。另外，可以通过加装硬件升级模块来提高电压和内阻的测试精度上升一个数量级，来满 足更苛刻的质量要求。
镍氢电池和镍镉电池类似，但是因为不含重金属，所以对环境的污染较小，目前在一 些常见的消费类电子产品中应用广泛，已基本取代以前镍镉电池的应用领域。
小型密封铅酸电池，又称免维护铅酸电他，目前工艺成熟，目前主要应用在固定式后备 电源场合，如不间断电源，应急照明灯等等场合。
针对这些可充电电池的生产检测需要，特研制了专用的可充电电池综合检测仪，本测试 仪可以对电池的一些基本参数做一个定量的精确的测量，可以测量电池的开路电压，内阻， 充电，放电性能，电池容量特别针对锂电池的功能还有过充电保护，过放电保护，过电流保 护，短路保护等功能，并测出过相应的数值，极大的方便了电池的生产和售前售后服务工作。 采用非常简单的几个步骤就可以直观的判断电池的性能和好坏，同时也具有快速筛选的功能， 可以设定测量参数的上限和下限，可以容易的从一批电池成品中快速检测出不良电池，提高 生产效率。另外，也附加了一些特别的功能，使之具有一些通用仪器设备的特征，扩大了设 备的使用灵活性，以及具有应用范围广泛的特点。
2．电池容量检测。 针对所选择的电池类型和电池串联个数以及电池容量，自动选择最合适的电压和 电流，进行一次完整的充电和放电测试，在放电过程中，计算电池的真实容量， 给电池的性能判别提供有力的参考依据。
电池综合测试仪 操作手册说明书
惠州精惠仪器设备有限公司HUIZHOU JINGHUI INSTRUMENT EQUIPMENT CO.,LTD电池综合测试仪操作手册安全需知警告！严禁电池正负极反接！提醒！开机前保证夹具不能接负载！不要在测试过程中中止测试，会导致测量数据不准确警告危险：当你发现有以下不正常情形发生,请立即终止操作并断开电源线。
立刻与精惠仪器销售部联系维修。
否则将会引起火灾或对操作者有潜在的触电危险。
1仪器操作异常。
2操作中仪器产生反常噪音、异味、烟或闪光。
3操作过程中，仪器产生高温或电击。
4电源线、电源开关或电源插座损坏。
5杂质或液体流入仪器。
安全信息警告危险：为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明：用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，精惠仪器将不承担任何责任。
仪器接地：为防止电击危险，请连接好电源地线。
不可在爆炸性气体环境使用仪器：不可在易燃易爆气体、蒸汽或多灰尘的环境下使用仪器。
在此类环境使用任何电子设备，都是对人身安全的冒险。
不可打开仪器外壳：非专业维护人员不可打开仪器外壳，以试图维修仪器。
仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。
不要使用已经损坏的仪器：如果仪器已经损害，其危险将不可预知。
请断开电源线，不可再使用，也不要试图自行维修。
不要使用工作异常的仪器：如果仪器工作不正常，其危险不可预知，请断开电源线，不可再使用，也不要试图自行维修。
不要超出本说明书指定的方式使用仪器：超出范围，仪器所提供的保护措施将失效。
目录前言 (1)功能概述 (3)仪器外观 (5)接线方式 (7)主功能菜单 (7)电池静态参数测量模式 (13)电池容量测量模式 (14)单独充电模式 (15)单独放电模式 (15)程控电源模式 (15)程控电子负载模式 (16)电压与内阻表模式 (17)仪器特性指标 (18)上位机软件前言常见的可充电电池包含锂电池，镍镉电池，镍氢电池，以及密封铅酸蓄电池等。

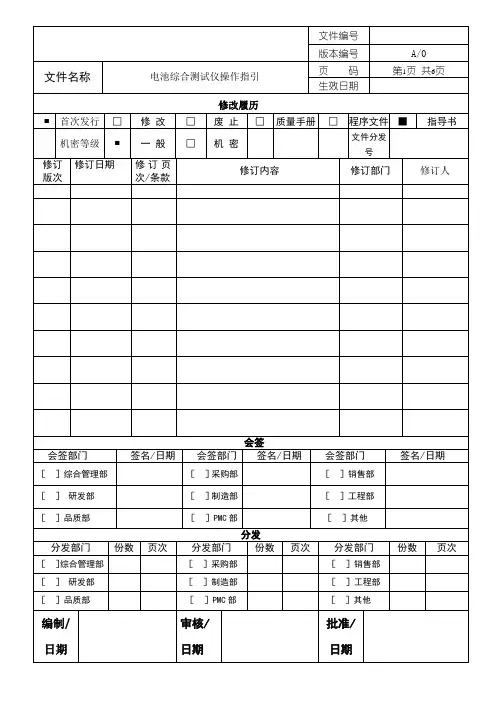

电池综合测试仪操作指引
3）内阻测量范围：0~999 mΩ最小分辨率0.1mΩ
4）识别电阻测量范围：0.1~999.9KΩ最小分辨率0.1KΩ
5）容量测量范围：0~10000mAH最小分辨率1mAH
5.3.3测试速度：
1）静态测试（测试所有功能）：1.1~2秒
2）容量测试（1C电流充放电）：3~4小时
5.1.3.3因为测试电池的过电流保护，以及短路保护功能，需要通过较大电流，所以连接到P+,P-的引线必须采用较粗一些的导线，以免因为导线内阻的原因，导致测试结果不正确。
5.2主功能菜单选择
5.2.1在开机画面显示之后,进入主功能菜单显示界面，如下图显示：
5.2.2图片上面所显示英文含义分别代表的功能见以上5.1.1条，按上下功能键可以选择当前所需要的测试功能，按确认键进入所选择的功能。
5.2.3在选择“1.Static Test（静态参数测量功能）”后，进入相应设置界面：
5.3仪器特性指标
5.3.1仪器适用环境：
1）温度：0~40℃；2）使用高度：海拔2Km内使用；3）相对湿度：40~80%湿度
5.3.2测量范围：
1）电池电压测量范围：0~10V(BTS-2002H)或0~20V（BTS-2004H）最小分辨率1mV
7）电压和内阻表功能； 8）仪器校准功能
9）读码
5.1.2外观
5.1.2.1仪器的外观面板上面主要有三部分组成，用来显示操作和测量信息的LCD显示器，操作键盘，以及接线孔，如图所示：
5.1.2.2本仪器的输入界面是6个轻触按键，分别是向上键，向下键，左键（减少），右键（增加）,取消键（返回），确认键（开始/暂停）键。在任何一个操作界面中，按取消键都可以退出当前操作，并返回上一级菜单，如当前在设置状态，按确认键则启动运行，如在运行状态，按确认键可以暂停当前操作，再次按下确认键，可以再次启动当前运行。
bts-301电池综合测试仪
前言欢迎您使用深圳市宏大电子设备有限公司生产的BTS-301电池综合测试仪,在您使用本产品之前，请详细阅读此说明书，在使用过程中它会帮到您！如果您所购设备出现问题，应及时电话与我们联系，了解故障情况后，我们将在两个工作日内为您排除故障，保证您的生产正常进行！我们的宗旨是：不断创新！品质第一！服务至上！安全守则★使用本机器前请认真阅读此守则1、勿将此机器受潮和做强烈机械运动。
2、请确认当地的电源电压为220V+/-10V。
3、请留意机器上的警告信息。
4、电源线是主要供电连线，电源线上勿遗留任何物品，勿将电源线置于使用者容易误动的地方，或者火源高温环境下。
5、该电源线插头为单相三线插头，第三端接地。
如果您的插头无法插进插座，请联系电工更换原有的电源插座而不让单相三线插头的安全作用失效。
6、勿让电源插座过载或扩长电源线，否则造成起火或电击。
7、作为附加保护作用，不使用时请将电源关闭；停电或长时间不使用机器时，应从插座上拔下电源插头，以防止通过电源线对机器造成的电涌冲击。
8、机壳上的沟槽与开孔是为通风而设，同时也用来保证机器工作的可靠性，防止其过热。
勿将其它物品堵塞散热孔。
9、在使用本机器之前必须对操作人员进行培训，并指定专人负责。
10、在机器出现下列情况时，请先从插座上拔下电源插头，并请专业维修人员进行全面维修：a)电源线或电源插头受损或磨破。
b) 有液体洒落机器内。
c) 机器经雨淋水浇。
d) 机器无法正常使用时。
11、更换零件时应确保维修人员使用厂家规定的与原零件性能相同的替代元件。
未被认可的替代元件有可能导致起火、电击或其它危险。
12、请严格按照使用说明书进行操作，禁止对机器进行私自改装、拆焊，我们对此所导致的任何后果不承担任何责任。
一、功能简介本测试仪共有3个功能菜单，在测试仪的显示屏幕上显示为：[测试模式选择]综合测试容量测试识别代码1．综合测试：A．测试电池种类：锂电，镍氢，镍镉。
B．测试电池电压：2．4V，3．6V，4．8V，6．0V，7．2V。
电池综合测试仪操作指导书
电池综合测试仪操作指导书一、引言：电池综合测试仪是一种用于对各种类型电池进行检测和测量的设备。
本指导书旨在为用户提供电池综合测试仪的操作指导和维护说明，以保证设备的正常运行和延长设备的使用寿命。
二、设备概述：1. 设备外观：电池综合测试仪整机由金属外壳、操作面板、显示屏、连接端口等组成。
外观坚固美观，便于操作。
2. 主要功能：该设备具有电池充放电测试、内阻测试、容量测试、循环测试等多种功能，能够满足不同类型电池的测试需求。
三、操作步骤：1. 准备工作：a. 将电池综合测试仪放置在平稳的工作台面上，并连接设备电源。
b. 检查设备连接端口和电源线是否连接稳固，确保设备和电源供应正常。
c. 准备待测的电池，并确保其电量剩余充足。
2. 开机与设置：a. 按下设备的电源开关，待设备启动完成后，进入主界面。
b. 使用操作面板上的多功能按键，选择设备的测试类型和测试参数。
c. 在显示屏上确认所设置的测试参数，并按下确认键，完成设置。
3. 连接电池：a. 根据电池的连接类型，选择合适的连接线和电池夹，将测试仪与待测电池连接。
b. 确保连接稳固可靠，并避免接触不到位或短路等问题。
4. 进行测试：a. 按下设备上的开始测试按键，设备将开始执行所设置的测试方案。
b. 在测试过程中，可以通过显示屏上的数据及时了解电池的测试结果。
5. 测试结果分析：a. 当测试完成后，设备将自动显示出测试结果。
b. 根据测试结果，对电池的性能进行分析和评估，并根据需要进行数据记录、报告打印等操作。
6. 设备维护：a. 在操作指导书中提供设备维护及保养的详细说明，建议用户定期对设备进行检查和维护，以确保设备的正常运行。
四、注意事项：1. 在连接电池和设备时，务必确保电源已关闭，以避免电流冲击或其他安全隐患。
2. 使用正确的测试参数和测试方法，以确保测试结果的准确性和可靠性。
3. 注意设备的工作环境、温度、湿度等因素，避免长时间暴露在高温或潮湿环境中。
电池综合测试仪操作指引
电 池
电池测量接法
注意事项
电池综合测试04
品牌 使用部门
泰斯电子 IQC检验室
发行日期 编制
版本 审核
操作指引
一、控制面板按键说明（序号与左图编对应）
（1）显示屏
（2）取消/返回
（3）向上键
（4）确认、开始、暂停
（5）左键数值减少 （6）向下键 （7）右键数值增加 （8）测试端口
示意图
编号 批准
23
二、操作界面功能说明 1.Static Test》》》》静态参数测试 2.Capacity Test 》》》电池容量测试 3.Battery charge》》》电池单独充电功能 4.Battery discharge》电池单独放电功能 5.Program DC Power》》程控直流电源 6.Program E-load》》》程控电子负载 7.VOL and IMP》》》》电压和内阻测量 8.Enter Calibration》进入内部校准程序 9.Read DS2502》》》》读DS2502兼容码片
5
1 8
三、操作步骤 （1）打开电源 （2）选择测试项目 （3）根据承认书规格参数调节测试参数 （4）将电池安右图放式连接 （5）按ENTER键开始测试
4
6 7
四、注意事项 1、电池安装时应注意电池极性，严禁将极性装反，否则会造成电池 严重损坏。 2、在电池测试过程中，每个测试通道会工作在不同的状态和不同的电流模式，严禁将 通道的电池和测试电极连接。同一个通道电池夹具和测试端口是并联关系，严禁同时 3、测试电极一定要严格对准电池电极，防止测试电极将电池的正负极短路，造成电池 4、使用前确认认仪器是否有进行有效接地 4、仪器表面不能堆放物料、杂物 5、每天上班前整理好5S
电池综合测试仪安全操作及保养规程
电池综合测试仪安全操作及保养规程随着电动汽车的普及，电池综合测试仪的使用越来越频繁。
为了确保安全和设备正常运行，我们需要了解电池综合测试仪的安全操作规程和保养方法。
一、安全操作规程1.1 注意事项1.在使用电池综合测试仪之前，必须认真阅读说明书和操作手册，并严格按照要求操作。
2.在设备使用过程中，应避免潮湿、高温和金属物品接触。
3.使用电池综合测试仪时，应该注意震动和碰撞，避免发生机械损坏。
4.操作设备的人员需要穿戴防静电作业服，并使用带地线的手环。
5.在使用电池综合测试仪时，应该关闭外部电源，以避免受到电击或设备故障。
6.任何未经培训或未经授权的人员不得使用电池综合测试仪。
1.2 急救措施1.如发生紧急情况，应立即关闭电源，并通知相关人员处理。
2.如发生触电事故，应立即切断电源，并进行人工呼吸或做心肺复苏。
3.如发生火灾等突发事件，紧急撤离人员，并通知消防部门到场处理。
1.3 维护和保养1.在使用电池综合测试仪过程中，定期清洁设备，并检查各个部件是否正常运行。
2.如发现设备故障，应立即停止使用并及时通知维修人员处理。
3.如果设备长时间不使用，应该将设备进行存放和保养，避免过度晒太阳或潮湿。
4.定期检查维修电路，以确保设备连续可靠的运行。
5.如需要更换部件，应选择具有资质和信誉的厂家，确保质量。
二、电池综合测试仪的保养2.1 电池1.经常保持电池的正常充电和放电，避免蓄电池长时间放电而损坏。
2.定期对电池进行检查和维护，如发现老化或损坏的电池应及时更换。
2.2 清洁和维护1.经常对设备进行清洁和维护，避免遮盖和挡住散热口。
2.经常检查电池插头、信号线和仪器连接头等器件，确保正常，并定期松开紧固件以防松动。
3.在检查和更换设备元件时，应注意避免组件受到爆炸和化学腐蚀。
4.定期检查电源线、插头、安全保险、保温、绝缘等器件，确保正常。
2.3 传感器和控制器1.经常检查传感器和控制器是否受到损坏或损坏，如发现则应及时更换。
蓄电池综合参数自动测试仪校准方法的研究
蓄电池综合参数自动测试仪校准方法的研究以蓄电池综合参数自动测试仪校准方法的研究为题，本文旨在探讨如何准确地校准蓄电池综合参数自动测试仪，从而确保测试结果的准确性和可靠性。
一、引言蓄电池综合参数自动测试仪是用于测试蓄电池的电压、容量、内阻等参数的设备。
在实际应用中，准确的测试结果对于判断蓄电池的性能和寿命至关重要。
因此，对蓄电池综合参数自动测试仪进行准确的校准是必不可少的。
二、校准原理蓄电池综合参数自动测试仪的校准原理主要包括校准电压、校准容量和校准内阻三个方面。
校准电压时，需要使用标准电压源进行比对，以确保测试仪的测量结果准确无误。
校准容量时，可以通过充放电实验验证测试仪的测量结果与实际容量的一致性。
校准内阻时，可以使用标准电阻进行比对，以确保测试仪的测量结果与实际内阻值相符。
三、校准步骤1. 校准电压：将蓄电池综合参数自动测试仪的电压测量功能与标准电压源连接，调整测试仪的测量范围和精度，将标准电压源的输出电压与测试仪的测量结果进行比对，根据比对结果进行调整，直至测试仪的测量结果与标准电压源的输出电压一致。
2. 校准容量：选择一组已知容量的蓄电池，将其放入测试仪中，根据测试仪的测量结果计算出实际容量，并与已知容量进行比对。
根据比对结果进行调整，直至测试仪的测量结果与已知容量一致。
3. 校准内阻：使用标准电阻与测试仪进行连接，调整测试仪的测量范围和精度，将标准电阻的阻值与测试仪的测量结果进行比对，根据比对结果进行调整，直至测试仪的测量结果与标准电阻的阻值相符。
四、注意事项1. 在进行校准前，需要确保测试仪的工作环境稳定，避免外界干扰对校准结果产生影响。
2. 校准过程中，需严格按照操作说明进行操作，确保操作的准确性和一致性。
3. 校准结果应进行记录和保存，以备将来参考和验证使用。
4. 校准周期应根据实际需要进行确定，一般建议定期进行校准，以确保测试仪的准确性和可靠性。
五、结论通过对蓄电池综合参数自动测试仪的校准方法的研究，我们可以得出结论：校准电压、容量和内阻是确保蓄电池综合参数自动测试仪测试结果准确可靠的关键步骤。
综合测试仪器操作指导书
设置电压上限值
11
IMP- Min:50mQ
设置内阻下限值
12
IMP-Max:160mQ
设置内阻上限值
13
OVC- Min:2.0A
设置过电流保护下限
14
OVC -Max:6.0A
设置过电流保护上限
15
R1-Mi n:8.0Kq
设置识别电阻R1下限
16
R1- Max:50.0KQ
23
Short Re: Charge
是否进行短路恢复测试
5.2调节上下按钮，使箭头对准
Static Test点按Enter键（1），进入静态测试参数调节。
5.3根据产品工艺要求，点按左右上下移动键（2）分别设置各项参数，其各项内容如下：
1P ack type: Lion
锂电池
NiMH
镍氢电池
NiCD
镍镉电池
SAL
小型铅酸电池
2
PackVOl:3.6V
选择电池电压（3.6V，7.2V等）
泰斯电池综合测试仪作业
/;
指导书
编写人:
日期:
审核人:
日期:
批准人:
日期:
文件修改记录
日期
修订状态
修订内容摘要
修改人
审核人
批准人
文件发放范
总经办
销售部 技术研发部
□PM（部
□品管部
□行政人事部
□财务部□Leabharlann 产部受控印栏非受控印栏
作废印栏
1.0目的
规定操作行为，指导正确的操作方法，防止工伤事故的发生，保证设备的正常运转，
3
Pack Cap：500mAh
bts-301电池综合测试仪
.言欢迎您使用深圳市宏大电子设备有限公司生产的BTS-301电池综合测试仪,在您使用本产品之前，请详细阅读此说明书，在使用过程中它会帮到您！如果您所购设备出现问题，应及时电话与我们联系，了解故障情况后，我们将在两个工作日内为您排除故障，保证您的生产正常进行！我们的宗旨是：不断创新！品质第一！服务至上！安全守则★使用本机器前请认真阅读此守则1、勿将此机器受潮和做强烈机械运动。
2、请确认当地的电源电压为220V+/-10V。
3、请留意机器上的警告信息。
4、电源线是主要供电连线，电源线上勿遗留任何物品，勿将电源线置于使用者容易误动的地方，或者火源高温环境下。
5、该电源线插头为单相三线插头，第三端接地。
如果您的插头无法插进插座，请联系电工更换原有的电源插座而不让单相三线插头的安全作用失效。
6、勿让电源插座过载或扩长电源线，否则造成起火或电击。
7、作为附加保护作用，不使用时请将电源关闭；停电或长时间不使用机器时，应从插座上拔下电源插头，以防止通过电源线对机器造成的电涌冲击。
8、机壳上的沟槽与开孔是为通风而设，同时也用来保证机器工作的可靠性，防止其过热。
勿将其它物品堵塞散热孔。
9、在使用本机器之前必须对操作人员进行培训，并指定专人负责。
10、在机器出现下列情况时，请先从插座上拔下电源插头，并请专业维修人员进行全面维修：a) 电源线或电源插头受损或磨破。
b) 有液体洒落机器内。
c)机器经雨淋水浇。
d) 机器无法正常使用时。
11、更换零件时应确保维修人员使用厂家规定的与原零件性能相同的替代元件。
未被认可的替代元件有可能导致起火、电击或其它危险。
12、请严格按照使用说明书进行操作，禁止对机器进行私自改装、拆焊，我们对此所导致的任何后果不承担任何责任。
、功能简介本测试仪共有3个功能菜单，在测试仪的显示屏幕上显示为:识别代码1. 综合测试:A测试电池种类：锂电，镍氢，镍镉。
B.测试电池电压： 2 . 4V, 3 . 6V, 4 . 8V, 6 . 0V, 7 . 2V。
电池测试仪 BT3554 电池测试仪介绍与操作指南说明书
电池测试仪 BT3554BATTERY TESTER BT3554从测量到保存最快约2秒，与以往机型(3554)相比缩短了60% 使用平板电脑和手机制作简单的报告具备降噪技术UPS工作状态下也能准确测量更快速的判断铅蓄电池的劣化情况变频器交流电源按照用途选择测试线9467大夹型测试线A: 300mmB: 116mmL: 1360mm最大夹子直径：约φ29mm9460带温度传感器夹型测试线A: 300mmB: 106mmL: 2268mm9466远程控制开关线长：约2m9772针型测试线A：45mm (红)，105mm (黑，最长515mm)B：173mm，L：1880mm (红)9772-90前端探针(用于9772)关于探头长度A: 两股～探头直径, B: 探头长度, L: 总长L2020针型测试线A：70mm (红)，150mm (黑，最长630mm)B：164mm，L：1941mm (红)使用新型测试线，即使在狭窄处也能深入配电盘。
按下按键则能保持或保存测量值暗处也能轻松读取的背光灯显示9465-90前端探针(用于L2020, 9465-10)NEWNEWL2020针型测试线另售选件测试线形状趋向于更加容易接触电极端子，并能更快的测量多个电池。
正是L型的形状设计满足了这个需求。
降噪技术 有0.4900.5000.5100100测量次数20406080测量值[mΩ]0.4900.5000.5100100测量次数20406080测量值[mΩ]9465-10针型测试线A：45mm (红)，105mm (黑，最长515mm)B：176mm，L：1883mm (红)附件9465-90 前端探针(用于L2020, 9465-10)3快速保存数据、在现场生成报表/报告只需让引脚接触端子即可轻松保存数据无需操作开关，测量值稳定后即可自动保存。
从引脚接触端子到自动保存最快2秒，与之前的机型(3554)相比 。
BTS-2002电池综合测试仪说明书讲解学习
小型密封铅酸电池，又称免维护铅酸电他，目前工艺成熟，目前主要应用在固定式后备 电源场合，如不间断电源，应急照明灯等等场合。
针对这些可充电电池的生产检测需要，特研制了专用的可充电电池综合检测仪，本测试 仪可以对电池的一些基本参数做一个定量的精确的测量，可以测量电池的开路电压，内阻， 充电，放电性能，电池容量特别针对锂电池的功能还有过充电保护，过放电保护，过电流保 护，短路保护等功能，并测出过相应的数值，极大的方便了电池的生产和售前售后服务工作。 采用非常简单的几个步骤就可以直观的判断电池的性能和好坏，同时也具有快速筛选的功能， 可以设定测量参数的上限和下限，可以容易的从一批电池成品中快速检测出不良电池，提高 生产效率。另外，也附加了一些特别的功能，使之具有一些通用仪器设备的特征，扩大了设 备的使用灵活性，以及具有应用范围广泛的特点。
此外，本测试仪可根据客户的需要提供软件升级服务，在基本型号的基础上，可以通过 软件升级为可连接电脑的型号，可以通过电脑来设置和保存测试数据，自动记录测试结果。 也可以通过电池条码来记录每块电池的测试数据，有利于生产质量的分析控制，产品追朔等 等。另外，可以通过加装硬件升级模块来提高电压和内阻的测试精度上升一个数量级，来满 足更苛刻的质量要求。
目录
电池综合测试仪
1． 前言……………………………………………………………………第 2 页 2． 功能概述………………………………………………………………第 3 页 3． 仪器外观………………………………………………………………第 5 页 4． 接线方式………………………………………………………………第 6 页 5． 主功能菜单……………………………………………………………第 7 页 6． 电池静态参数测量模式………………………………………………第 8 页 7． 电池容量测量模式……………………………………………………第 12 页 8． 单独充电模式…………………………………………………………第 14 页 9． 单独放电模式…………………………………………………………第 14 页 10．程控电源模式…………………………………………………………第 14 页 11．程控电子负载模式……………………………………………………第 15 页 12．电压与内阻表模式……………………………………………………第 16 页 13．仪器校准模式…………………………………………………………第 16 页 14．读码功能（DS2502 兼容码）…………………………………………第 17 页 15．仪器特性指标…………………………………………………………第 18 页
电池综合测试仪操作指引
电池综合测试仪操作指引电池综合测试仪是一种专门用于测试电池性能的设备，它可以通过一系列测试来评估电池的容量、电压、内阻、充电排放效率等参数。
在使用电池综合测试仪之前，首先需要确保设备的正确接线和连接。
本文将为您提供一份电池综合测试仪的操作指引，以帮助您正确地使用该设备。
1.准备工作在操作电池综合测试仪之前，您需要准备以下设备和材料：-电池综合测试仪：确保设备完好并且已经接通电源。
-测试夹子：用于连接电池和测试仪的电极，请确保测试夹子与设备连接稳固。
-电池：根据您的需求选择正确类型和规格的电池。
-多功能测试线和插头：用于连接测试仪和电池，请确保测试线和插头无损坏。
2.连接设备首先，将测试夹子的正负极分别与电池的正负极相连，确保连接牢固。
接下来，将测试夹子的另一端分别插入电池综合测试仪上的对应电极插口中，正常情况下，正极应插入红色插口，负极应插入黑色插口。
3.设置测试参数通过电池综合测试仪上的触摸屏或按钮进行设置。
您可以选择电池类型（如铅酸电池、锂离子电池等），测试模式（如恒流充放电、恒功率充放电等）和测试参数（如充电电流、放电电流等）。
根据您的实际需求和电池规格，设置适当的测试参数。
4.进行电池测试在完成参数设置后，您可以开始进行电池测试。
电池综合测试仪会根据您的设置，进行充电、放电或循环测试等操作。
您可以监视测试仪上的显示屏，实时查看电池的电压、电流和容量等信息。
5.分析测试结果测试完成后，您可以查看电池综合测试仪上所显示的测试结果和图表。
根据这些数据，您可以分析电池的性能和健康状况，判断是否需要更换电池或进行其他维护措施。
6.安全操作在操作电池综合测试仪时-使用适当类型和规格的电池，确保测试仪的电压和电流不超过电池的额定范围。
-确保测试夹子和测试线插头的连接牢固，避免电流过大或接触不良导致的安全事故。
-在进行高电流测试时，注意防止电池过热或短路，提前做好散热和防护措施。
-使用绝缘手套、眼镜等个人防护用品，确保测试过程中的人身安全。
电池综合测试仪校验规程
电池综合测试仪校验规程1.0目的确保公司可充电电池综合测试仪处于合格状态，保证试验测量工作的准确性和有效性。
2.0适用范围公司的可充电电池综合测试仪之内校作业。
3.0校验环境条件3.1常温常湿。
3.2无强烈电磁干扰。
4.0校验用主要标准计量器具4.01FKUKE手持万用表（外校合格）。
4.02LCR数字电桥（外校合格）5.0辅助校验器具直流电源供应器（内校合格）。
6.0校验周期一年。
7.0先将FKUKE手持万用表、被校的可充电电池综合测试仪、辅助的直流电源供应器开机预热30分钟。
8.0直流电压校验步骤8.1允许误差±1%8.2先将直流电源供应器电压调节旋钮逆时针打到零，FKUKE万用表置DC电压档,被校的可充电电池综合测试仪置VOLandIMP(电压和内阻)测量模式,直流电源供应器±电压输出端口、FKUKE万用表±电压输入端口、被校的可充电电池综合测试仪P+和P-端口依次并接,注意正负极性不要接反。
8.3按下被校的可充电电池综合测试仪“Enter”按钮,启动测试,调节直流电源供应器电压调节旋钮，使FKUKE万用表依次显示到3.6V、7.2V、12V、18V左右，观察读取FKUKE手持万用表和被校的可充电电池综合测试仪DC电压显示数值，并记录到《仪器校验记录表》中。
8.4计算FKUKE手持万用表和被校可充电电池综合测试仪二者对应DC电压误差值,确认是否在±1％误差范围之内,并将误差值记录到《仪器校验记录表》内。
9.0直流电流校验步骤9.1允许误差±2%9.2先将FKUKE手持万用表置DC电流档,直流电源供应器电压调节DC10V,被校的可充电电池综合测试仪置ProgramE-load(程控电子负载)中的“CC”模式。
9.3直流电源供应器±电压输出端口、FKUKE手持万用表±电流输入端口、被校的可充电电池综合测试仪P+和P-端口依次串接,注意正负极性不要接反。
YL-301电池综合测试仪操作规程(LY-301)
指导和规范员工对测试仪的操作，确保测试仪性能、精度良好，使之能正常的支持生产和保证产品品质。
2、范围：
适用试电池。
3、职责：
3.1、使用部门对测试仪的日常清洁与维护及记录负责；
3.2、使用部门对测试仪的调试、使用状态、功能、参数记录负责；
3.3、工艺工程部设备科负责测试仪的校验、维修。
4、图片：
5.6、通过“▲”“▼”键选择测试电池的识别端子。
5.7、设置完成后，按“ENT”键进入测试。
5.8、把夹具的电池正极端子连接TP3、TP4，电池负极端子连接TP1、TP2，R1电阻端子连接TC3，R2电阻端子连接TC2，R+电阻端子连接TC1，码（M-、S、T）的端子连接TP4。
5.9、把电池放到夹具上，测试程序自动启动。显示屏上显示：Test项OK/不和格、放电项OK/不和格、保护项OK/不和格、充电项OK/不和格、Vo显示值、Rs显示值、R1显示值、R2显示值。测试结果超过设置的范围将会蜂鸣报警。
5.10、把电池放到夹具上进行批量测试。
5.11、测试结束，关毕电源。
6、注意事项：
6.1、测试仪使用前必须预热10分钟。
6.2、电压、电阻必须选择合适量程和上下限。
6.3、在连接夹具端子和设备端口时要先确认电池的极性，不可反向接入。
7、常见故障和过障排除方法：
详情请参考《电池综合测试仪使用说明书》
5、操作规范：
5.1、接通电源,开启电源开关.
5.2、显示屏上显示三项测试模式功能菜单,按“▲”“▼”键选择综合测试，按“ENT”键进入测试功能。
5..3、通过“▲”“▼”键选择需要设置的项目。
5.4、通过“▲”“▼”键选择测试电池类型。
PACK电池综合测试仪作业指导书
当所选择功能超过第8项之后，自动翻页到最后一项，如下图显示：
在此功能选项中，我们只需选择第1项，静态参数测试，按确认键进入下一项选择，如下图显示：
5.2.3在按下确认键之后，进入参数设置界面，如下图显示：
此参数设置后面介绍，
5.2.4参数设置好之后，在按下确认键之后，进入参数设置界面，如下图显示：
VOL和V-L交替显示，VOL为电池开路电压，V-L为电池负载电压
TS为电池短路保护时间，IMP为电池内阻，OVC为电池过电流保护电流数值
R1为识别电阻值（即为我司电池保护板NTC端）
5.2.5开始测试
5.2.5.1测试合格，测试仪上面显示绿灯，显示器上面显示各项实测数值，测试状态显示：TEST
PACK电池综合测试仪作业指导书
电池综合测试仪作业指导书
编写人：宋金波日期：2016-8-6
审核人：日期：
批准人：日期：
文件修改记录
日期
修订状态
修订内容摘要பைடு நூலகம்
修改人
审核人
批准人
文件发放范围
□总经办□PMC□财务部
□业务部□品管部□生产部
□工程部□行政部□采购部
受控印栏
非受控印栏
作废印栏
目的
规定操作行为，指导正确的操作方法，保证设备的正常运转，保证产品的质量。
适用范围
本公司泰斯和爱维特生产的电池综合测试仪的操作。
定义
无
职责
品管人员负责对电池综合测试仪的保养与正确调式操作。
品管人员对其进行参数的确认，操作的实施。
程序
对电池综合测试仪的外部检查
5.1.1测试表笔连接线完好，电源线连接完好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欢迎阁下使用深圳市宏大电子设备有限公司生产的电池综合测试仪,在您使用本产品之前，请详细阅读此说明书，在使用过程中它会帮到您！用后请妥善保存以备日后参考之用！如果您所购设备出现问题，应及时电话与我们联系，了解故障情况后，我们将在第一时间为您排除故障，保证您的生产正常进行！我们的宗旨是：不断创新！品质第一！服务至上！安全守则1. 勿将此机器受潮和做强烈机械运动。
请确认当地的电源电压为220V220V±10% 50Hz.2.请留意机器上的警告信息。
3.电源线是主要供电连线，电源线上勿遗留任何物品，勿将电源线置于使用者容易误动的地方，或者火源高温环境下。
4.该电源线插头为单相三线插头，第三端接地。
如果您的插头无法插进插座，请联系电工更换原有的电源插座而不让单相三线插头的安全作用失效。
5.勿让电源插座过载或扩长电源线，否则造成起火或电击。
6.作为附加保护作用，不使用时请将电源关闭；停电或长时间不使用机器时，应从插座上拔下电源插头，以防止通过电源线对机器造成的电涌冲击。
7.机壳上的沟槽与开孔是为通风而设，同时也用来保证机器工作的可靠性，防止其过热。
勿将其它物品堵塞散热孔。
8.在使用本机器之前必须对操作人员进行培训，并指定专人负责。
9.在机器出现下列情况时，请先从插座上拔下电源插头，并请专业维修人员进行全面维修：电源线或电源插头受损或磨破，有液体洒落机器内，机器经雨淋水浇，机器无法正常使用时。
10.更换零件时应确保维修人员使用厂家规定的与原零件性能相同的替代元件。
未被认可的替代元件有可能导致起火、电击或其它危险。
11.请严格按照使用说明书进行操作，禁止对机器进行私自改装、拆焊，我们对此所导的任何后果不承担任何责任。
目录1．前言 (3)2．功能概述 (5)3．仪器外观 (7)4．接线方式 (8)5．主功能菜单 (9)6．电池静态参数测量模式 (10)7．电池容量测量模式 (13)8．单独充电模式 (16)9．单独放电模式 (16)10．程控电源模式 (16)11．程控电子负载模式 (17)12．电压与内阻表模式 (18)13．仪器校准模式 (18)14．读码功能（DS2502兼容码） (19)15．仪器特性指标 (20)16．客户反馈意见表 (21)前言常见的可充电电池包含锂电池，镍镉电池，镍氢电池，以及密封铅酸蓄电池等。
其中，锂电池具有容量大，重量轻，循环次数高等特点，广泛应用于移动电话，PDA,数码相机，摄像机，笔记本电脑等领域，是目前最为先进的可充电电池，这里所指锂电池是成品锂电池包，由锂电芯（锂离子电芯或者里聚合物电芯）加锂电池保护板组成。
镍镉电池是比较早应用的可充电电池，具有成本较低，低内阻，能够大电流放电的特点，至今在一些电动工具，电动车上面有广泛应用。
镍氢电池和镍镉电池类似，但是因为不含重金属，所以对环境的污染较小，目前在一些常见的消费类电子产品中应用广泛，已基本取代以前镍镉电池的应用领域．小型密封铅酸电池，又称免维护铅酸电他，目前工艺成熟，目前主要应用在固定式后备电源场合，如不间断电源，应急照明灯等等场合。
针对这些可充电电池的生产检测需要，特研制了专用的可充电池综合检测仪，本测试仪可以对电池的一些基本参数做一个定量的精确的测量，可以测量电池的开路电压，内阻，充电，放电性能，电池容量特别针对锂电池的功能还有过充电保护，过放电保护，过电流保护，短路保护等功能，并测出过相应的数值，极大的方便了电池的生产和售前售后服务工作，采用非常简单的几个步骤就可以直观的判断电池的性能和好坏，同时也具有快速筛选的功能，可以设定测量参数的上限和下限，可以容易的从一批电池成品中快速检测出不良电池，提高的生产效率。
另外，也附加了一些特别的功能，使之具有一些通用仪器设备的特征，扩大了设备的使用灵活性，以及具有应用范围广泛的特点。
此外，本测试仪可根据客户的需要提供软件升级服务，在基本型号的基础上，可以通过软件升级为可连接电脑的型号，可以通过电脑来设置和保存测试数据，自动记录测试结果，，也可以通过电池条码来记录每块电池的测试数据，有利于生产质量的分析控制，产品追朔等等，另外，可以通过加装硬件升级模块来提高电压和内阻的测试精度上升一个数量级，来满足更苛刻的质量要求。
本电池测试仪BTS-2002/2004系列包括如下一些产品：1．BTS-2002基本型号，可以测试0-lOV以内各种电池，可测试1-2节锂电池2．BTS-2004增强型号，可以测试0-20V以内各种电池，可测试1-4节锂电池3．BTS-2002S在BTS-2002的基础上增加可以连接电脑的功能4．BTS-2004S在BTS-2004的基础上增加可以连接电脑的功能5．BTS-2002H在BTS-2002的基础上提高了测试精度，电压分辨率为0.001V6．BTS-2002C BTS-2002的中文显示版，显示界面为大屏幕全中文显示7．BTS-2004DVD专门用来测试便携式DVD电池的专用电池测试仪8．其他根据客户要求特别订制开发的型号，如大电流大功率电池测试仪等等功能概述BTS-2002电池综合测试仪所具有的基本功能包括：1．电池静态参数快速检测。
1.1 电池电压检测（对于已经处于保护状态的锂电池，可自动唤醒）1.2 电池内阻检测1.3 电池可充电性能检测1.4 电池可放电性能检测1.5 电池过电流大小检测（仅针对锂电池）1.6 电池短路保护功能检测（仅针对锂电池）1.7 电池内部识别电阻1（或热敏电阻）检测1.8 电池内部识别电阻2（或热敏电阻）检测1.9 以上可检测数值大小的部分，可分别设定上限和下限加以快速筛选。
1.10 对于通讯码片的电池可进行通讯码测试（目前仅针对DS2502兼容码片）2．电池容量检测。
针对所选择的电池类型和电池串联个数以及电池容量，自动选择最合适的电压和电流，进行一次完整的充电和放电测试，在放电过程中，计算电池的真实容量，给电池的性能判别提供有力的参考依据。
3．可单独选择的电池充电功能。
选择此项功能，本测试仪可以作为一个多功能的智能充电器使用，针对各种类型的各种组合方式可充电电池组充电(BTS-1003型号最多可对4节串联的锂电池，12串的镍氢电池，6串的免维护电池进行快速充电），极大的方便了电池使用和测试的方便，在充电的同时，实时显示充电时间，以及己经充入的电量（以mAH为单位显示）。
4．可单独选择的电池放电功能。
选择此项功能，本测试仪可以单独对一个电池作放电，同时控制放电截止电压，避免了通常采用电子负载或者电阻放电带来的容易过放电的弊端，非常方便的适合工厂对电池产品的测试，操作也很方便，只需要选择电池类型，电压和容量就可以启动智能放电程序，安全的对电池进行放电操作。
5．数控电流电压源功能。
选择此项功能，本仪器可作为一台精密数控直流电源使用，最大输出20V (BTS-1003)或l0V (BTS-1002)，最大输出2A的直流电源，可以直接设定输出电压和限制电流，可以很方便的用在电池特殊充电、测试，以及给其他设备供电的功能，扩大的仪器的适用范围。
6．数控电子负载功能。
选择此项功能，本仪器可作为一台精密电子负载使用，可以设定工作在恒流、恒压、恒电阻、以及恒功率模式下运行，在恒压之外的运行模式下，还可以设定截止电压(cut off),以方便电池的放电测量，可以让负载电压低于设定截止电压的时候，自动切断工作电流，避免电池的深度放电对电池的损害。
除此之外，也可以将本仪器用于其他需要电子负载的场合，如充电器测试，开关电源的老化测试等等。
7．电压和内阻表功能选择此项功能，本仪器可以作为一个普通3位半数字电压表和数字毫欧表使用，可以连续的指示输入电压和电池的内阻，以及附加的两个ID电阻值，可以直接代替专用内阻表使用，用于快速的电池筛选和检测。
8．仪器校准功能选择此项功能，可以在不开外壳的情况下，对仪器作校准处理，以随时保持较高的测量精度，可以校准的项目包括：电压测量、内阻测量、充电电流测量、放电电流测量等等，此项功能选择需要输入校准密码，避免无关人员的误操作。
9．读码功能（目前仅针对DS2502兼容码片，适用于所有MOTO手机电池）选择此项功能，能够读出DS2502兼容码片的所有内部数据，可是实时观察任何一个地址的数据，并看到最后的CRC校验数据，通过比较最后两个字节的CRC校验数据，可以判断传输数据是否出错。
仪器外观显示界面本仪器的显示界面是一个大屏幕的LCD显示器，可同时显示4行20个数字或者英文字符显示，能够同时显示的信息比较多。
详细内容参见操作说明。
操作界面本仪器的输入界面是6个轻触按键，分别是向上键，向下键，左键（减少），右键（增加），取消键（返回），确认键（开始/暂停）键。
操作非常简单，各个按键的功能单一，任何人只要稍加熟悉，就可以熟练操作此仪器设备。
如下图所示：本仪器的操作界面采用常见的多级，翻页式菜单操作界面，支持的功能多，操作简单。
主菜单就是上面所说的8项主要功能，按向上键或者向下键选择相应功能，按确认键加以选择，进入设置操作界面，在操作界面中，也是按向上向下键选择对应调整项，按左（减少）右（增加）选择设置数值，按确认键，可开始测试运行。
在任何一个操作界面中，按取消键都可以退出当前操作，并返回上一级菜单，如当前在设置状态，按确认键则启动运行，如在运行状态，按确认键可以暂停当前操作，再次按下确认键，可以再次启动当前运行。
接线方式本仪器具有7个接线端子，其中P+, P-分别连接到电池的正极和负极，作为充电电流和放电电流的连接通道，另外，R+,R-也分别用独立的两根导线连接到电池的正极和负极。
并在电池极片上汇合，作为测量信号的连接通道，这样测量的时候，通过4线制测量，可以消除导线带来的测量误差，提高测试精度。
另外R1，和R2分别作为电池内部识别ID电阻或者热敏电阻的连接端子，如需要的话，可以用导线连接到相应端子，ID线用于测量一些带码片的电池，目前此项功能可选。
下图是测试一块带识别电阻的锂电池实例，连线方式如下图所示：上图所示实例中，测量该电池共需要5根连接线，其中P+,R+分别用两根导线连接到电池的正极，P-, R-分别用两根导线连接到电池的负极，这样可以获得精确的内阻测量结果，如不需要精确的内阻测量结果，也可以把P+，R+直接并联，P-和R-直接并联，然后再分别连接到电池的正极和负极，这样除内阻测试的电阻值可能偏大外，无其他不良影响。
如需要测试识别电阻或者热敏电阻，可将单独的导线连接到测试仪R1/R2端到电池的对应端子。
注意：因为测试电池的过电流保护，以及短路保护功能，需要通过较大电流，所以连接到P+,P-的引线必须采用较粗一些的导线，以免因为导线内阻的原因，导致测试结果不正确。
