达克罗(Dacroment)技术
达克罗Dacroment)__
达克罗（D a c r o me n t）技术达克罗（又称乐、达克锈、锌铬膜、达克曼等），即片状锌基路盐防镀涂层，是当今世界表面处理高新技术，被专家们誉为国际表面处理行业中具有划时代意义的革命性产品。
钢铁达克曼技术目前在国内尚属空白。
达克罗涂层具有的性能。
如极强的抗腐蚀性：比电镀锌提高7－10倍；无氢脆：特别适用于高强度受力件；高耐热性：耐热温度300℃。
特别适用、摩托车发动机部件的高强度构件。
此外，还具有高渗透性、高附着性、高减摩性、高耐气候性、高耐化学品稳定性及无环境污染等优点。
适用达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
达克罗技术可以代替电镀锌、电镀镉、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种表面防护工艺。
极好地杜绝了环境污染的发生。
达克罗技术在工业发达国家的汽车工业、士木建筑、电力、化工、海洋工程、家用电器、铁路、公路、桥梁、隧道、造船、军事工业等多种领域，已经得到极为广泛的应用。
本公司已引进该项专有技术玫生产设备。
并拥有发达国家的先进达克罗技术标准、诸如美军标准、日本工业标准、德国奔驰公司、大众公司标准等，这使本公司确保达到达到国际先进水平。
一、什么是达克罗？达克罗是DACROMET译音和缩写，简称达克曼、达克锈、迪克龙、锌铬镆，是当今国际上金属表面处理富有代表性的高新技术。
达克罗是美国人发明，被日本人买断，又被引进中国专有控制技术，整套工艺设备采用全过程闭路循环的涂复方式，革新了电镀工艺，杜绝了电镀过程中产生的酸、碱、锌、铬等污水、废气的排放及污染运，达克罗是经过脱脂─抛丸─涂复-固化-冷却-成品的工艺过程，使加工体形成片状锌粉，铝粉及金属铬盐组成的银灰色防腐蚀涂层。
在金属表面达克罗膜层形成过程中，挥发的物质几乎全部是经过气化的水份，没有任何污染和公害。
在工业发达国家中，已广泛地得到应用，逐步替代了污染严重的电镀锌、电镀、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种传统的表面处理工艺，从根本上减少了环境污染的发生。
达克罗工艺详细介绍
达克罗工艺详细介绍达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。
达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。
达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。
美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。
由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。
岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。
达克罗技术标准
达克罗技术简介达克罗(Dacromet)是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002年国家质量监督检验检疫总局发布了“锌铬涂层技术条件”的中华人民共和国国家标准，标准号为GB/T18684-2002,为达克罗涂层的生产和检测带来了方便。
与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染,成为符合环保要求的一项“绿色工程”。
应用该技术可以使基体表面具有耐蚀、耐高温氧化、隔热和密封等性能。
这一技术不仅在航空航天、石油化工、机械制造、公路、铁路、码头等领域得到了广泛的应用，而且已推广到电器行业中。
1达克罗涂层的特点(1)生产过程无污染。
达克罗涂覆生产过程中，工件在前处理时，仅生成少量的铁锈和粘附在工件表面的油污，整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份，因此对外界无污染。
(2)极强的抗腐蚀性能。
达克罗涂层的厚度一般情况下，一涂的厚度3〜5ym,二涂二烘在6〜10卩m，根据统计，在标准盐雾试验下，达克罗涂层每100h消耗1卩m，而电镀锌时涂层每10h即消耗1 m，因此达克罗涂层的抗盐雾侵蚀能力，在同等涂层厚度下，是电镀抗腐能力的7〜10倍。
做的好的达克罗的涂层，耐盐雾侵蚀能力可达1000h以上。
(3)高渗透性。
达克罗涂液是水溶性的涂液,所以它的渗透性非常好,在细微的空隙的中也能形成涂层，其深涂能力远优于电镀。
与电镀相比，对于小孔的内壁，电镀时是很困难的，但达克罗涂覆时则能很好的涂覆上去。
有人曾做过试验，收紧的弹簧件经过达克罗处理后,放开后再作盐雾试验，其耐盐雾试验的时间仍可达到240h以上,说明达克罗涂液已渗入紧密结合的缝隙处。
(4)无氢脆。
达克罗处理的一个特点是工件在前处理时不进行酸洗。
氢脆是传统电镀锌工艺不能完全克服的弊端，由于达克罗工艺不对工件进行酸洗,就可以避免氢离子侵蚀钢铁基体，因此达克罗涂层特别适用于6〜1000N/mm 2的高强度螺栓和弹簧种类的工件的表面防腐保护。
达克罗表面处理技术
达克罗简介达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。
达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。
达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。
美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。
由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。
岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。
达克罗 dacromet 涂装技术工艺介绍
达克罗 dacromet 涂装技术工艺介绍一、概述达克罗是dacromet缩写的译音，又译做达克锈、久耐锈、高克锈、锌铬膜等。
达克罗技术是指用含有锌片、铝片、铬酸酐、乙二醇等成分的糊状处理液涂覆金属基体，经高温烘烤后，在金属基体表面形成一层有极佳的耐蚀性的非装饰涂膜。
该技术杜绝了电镀过程中产生的废渣、污水、废气的排放污染问题，是替代电镀锌、热镀锌等进行表面防腐的高新技术，1999年8月13日，国家环保总局将该项技术列为1999年国家重点环境保护实用技术推广项目(项目编号:99B030)。
二、达克罗技术的应用范围与受到的限制(一)达克罗应用范围达克罗的应用范围很广，它不但可以处理钢、铁、铝及其合金，还可以处理烧结金属，以及特殊的表面处理。
它所涉及到的产业、行业也相当多，诸如:1、汽车、摩托车行业:达克罗技术起源于汽车行业，世界著名的汽车制造公司，如美国的通用、福特、克莱斯勒，法国的雷诺，德国的大众，意大利的菲亚特以及日本的丰田、三菱等在汽车零部件表面处理上均要求使用达克罗技术。
汽车零部件经过达克罗处理具有较高的稳定性、防热、防潮及防蚀性。
随着我国加入WTO，我国汽车工业与国际接轨的步伐越来越快，达克罗技术在国产汽车业上的应用前景越来越广阔。
2、电器通讯行业:家用电器、电子产品、通讯器材等高档产品的零部件、原器件、配套件等，有的需长期置于户外，所以对产品的质量要求较高，过去使用电镀锌的方法，质量低且达不到要求。
如果使用达克罗技术处理，产品的防腐性能将大大提高，产品的使用寿命、质量也将大幅提高，同时美化了环境，扩大了市场。
所以国内已有越来越多的企业开始采用该项技术。
如广州"美的"空调、"皇明"太阳能热水器、联通通讯发射塔、中兴通讯的户外机柜体，等等。
3、交通设施行业:地铁和隧道都处于地下，环境阴暗潮湿，通风较差;大桥、高架、港口机械长期处于户外日晒雨淋，它们均极易生锈，很快就会发生锈蚀现象，大幅降低了安全系数。
在汽车防腐技术中应用的达克罗技术
1、前言达克罗（Dacromet）技术诞生于20世纪70年代初，是美国Diamond Shamrock公司为解决由融雪盐引起的汽车锈蚀问题而研制的一种全新的金属防腐系统。
与传统的电镀、热浸镀等工艺相比，达克罗涂层具有高耐蚀性、高耐热性、高耐候性、无氢脆、与环境友好等优点，自问世以来，在许多工业部门包括在汽车的防腐中得到了广泛应用。
目前，世界上、许多汽车公司如德国大众、美国通用、福特、戴姆勒-克莱斯勒、韩国现代以及日本丰田、日产、本田、三菱等均已采用达克罗技术，并明确规定某些零件只能采用达克罗涂层防腐。
除普通钢制件外，达克罗涂层还可用于铸铁、粉末冶金材料、铝合金等零件的表面防腐处理。
达克罗技术的应用，大大延长了汽车的使用寿命。
在多年的应用中，各汽车公司已逐步形成了达克罗技术的处理规范和涂层质量检测标准，如大众的TL245、TL193,TL233，通用的GME 0025-F,福特的WSD-M2 1P11-B1等标准。
2、达克罗涂层的防腐机理达克罗涂层主要由鳞片状锌片、铝片以及无定形复合铬酸盐聚合物(nCrO3,mCr203)组成。
金属片在基体表面层层叠加，铬酸盐聚合物填塞在金属片之间，并通过树脂固化反应，使金属片之间以及金属片与基体牢固地粘结在一起，形成一种特殊的片状交错叠层结构。
达克罗涂层对基体的保护作用主要体现在以下3个方面。
a．机械屏蔽作用达克罗涂层的交错叠层结构本身就是一个非常有效的机械阻卜挡层，而且．絮状无定形的铬酸盐聚合物填塞在金属片之间，大大减少了涂层的空隙率，使涂层更为致密。
此外，锌的腐蚀产物与空气中的CO2反应，生成不溶于水的碳酸锌，不断恢复其机械阻挡功能。
因此，达克罗涂层能在零件表面形成良好的机械屏蔽层，使腐蚀介质很难找到进人金属基体的通道。
b.自钝化作用锌、铝金属片与铬酸发生化学反应，在各自表面生成致密的钝化膜，并通过无机盐粘结在一起，使整个涂层完全由带有钝化膜的铝、锌片紧密叠加而成，形成“超厚”钝化膜。
达克罗技术介绍
达克罗技术介绍
达克罗——英文名称：DACROMAT 。
我们国家，国标名称为“锌铬涂层”，它是一种用特殊的处理方法，将经过预处理的工件，用浸、涂等方法使其粘付于工件表面，经特别处理后形成含锌、含铝的转化膜层。
根据有关规定国家环境保护总局已将达克罗定为“国家重点
环境保护技术”，该项技术是一种清洁生产工艺和高新技术。
此工艺可以取代钢铁件的电镀锌、锌基合金、热镀锌、热喷锌和机械镀锌。
达克罗技术的优越性能如下：
一、无污染性
该项技术不用酸洗，在整个生产过程中，不产生大量含酸、含铬、含锌废水，全过程无废水排放，因而不会污染环境，是表面处理行业中真正绿色环保技术。
二、极高的抗腐蚀性
达克罗涂层在8 微米时，即有极高的抗腐蚀能力，与通常的电镀锌相同的镀层厚度相比，其盐雾试验抗腐蚀能力提高7-10 倍。
三、优越的抗高温防腐蚀性能
在300 ℃的高温下仍然有极其良好的抗腐蚀性能，因而特别适合汽车、摩托车发动机构件，也适合高温高湿的暖室大棚的结构件。
四、无氢脆性
在生产过程中，无需酸洗，不会产生任何氢脆，特别适合弹性零件，例如弹簧、卡箍、高强度的螺栓和构件的表面处理。
五、极其良好的扩散性
各种复杂的零件，达克罗都有无与伦比的扩散性，这是电镀锌所很难实现的。
六、以钢代铜，降低成本
铝塑管在日常生活中日渐应用起来，其联接件、三通、弯脖、直通、活接头等都是铜合金件。
应用达克罗后，铜件可直接改为铁件，其防锈能力可达10 年之久，强度比铜好，成本大大降低。
达克罗技术标准

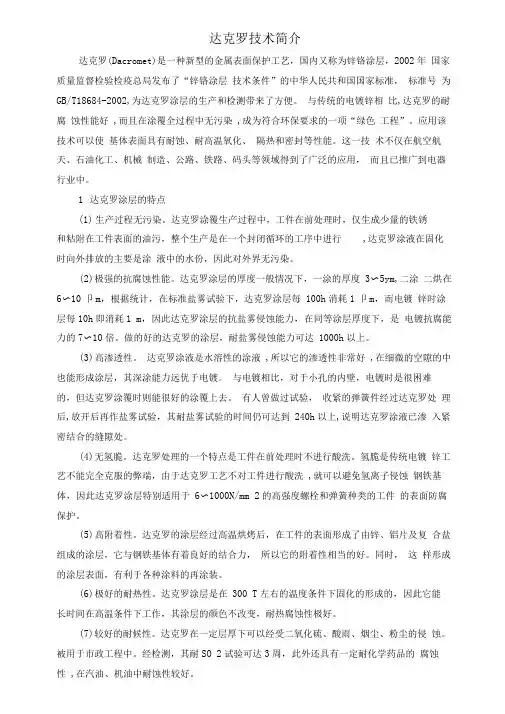

达克罗技术简介达克罗（Dacromet）是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002 年国家质量监督检验检疫总局发布了“锌铬涂层技术条件”的中华人民共和国国家标准，标准号为GB/T18684-2002，为达克罗涂层的生产和检测带来了方便。
与传统的电镀锌相比，达克罗的耐腐蚀性能好，而且在涂覆全过程中无污染,成为符合环保要求的一项“绿色工程”。
应用该技术可以使基体表面具有耐蚀、耐高温氧化、隔热和密封等性能.这一技术不仅在航空航天、石油化工、机械制造、公路、铁路、码头等领域得到了广泛的应用，而且已推广到电器行业中。
1达克罗涂层的特点(1）生产过程无污染。
达克罗涂覆生产过程中,工件在前处理时，仅生成少量的铁锈和粘附在工件表面的油污,整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份，因此对外界无污染。
(2)极强的抗腐蚀性能.达克罗涂层的厚度一般情况下，一涂的厚度3～5μｍ，二涂二烘在6～10 μｍ，根据统计，在标准盐雾试验下，达克罗涂层每100ｈ消耗1μｍ,而电镀锌时涂层每10ｈ即消耗1μｍ，因此达克罗涂层的抗盐雾侵蚀能力,在同等涂层厚度下，是电镀抗腐能力的7～10倍。
做的好的达克罗的涂层,耐盐雾侵蚀能力可达1000ｈ以上。
(3）高渗透性.达克罗涂液是水溶性的涂液,所以它的渗透性非常好,在细微的空隙的中也能形成涂层,其深涂能力远优于电镀。
与电镀相比,对于小孔的内壁，电镀时是很困难的,但达克罗涂覆时则能很好的涂覆上去。
有人曾做过试验，收紧的弹簧件经过达克罗处理后,放开后再作盐雾试验,其耐盐雾试验的时间仍可达到240ｈ以上，说明达克罗涂液已渗入紧密结合的缝隙处。
（4)无氢脆。
达克罗处理的一个特点是工件在前处理时不进行酸洗。
氢脆是传统电镀锌工艺不能完全克服的弊端，由于达克罗工艺不对工件进行酸洗,就可以避免氢离子侵蚀钢铁基体，因此达克罗涂层特别适用于6～1000Ｎ/ｍｍ2的高强度螺栓和弹簧种类的工件的表面防腐保护。
达克罗(dacromat)工艺特性
工艺特性(常州达克罗涂覆有限公司)用于达克罗处理的处理液（Dacro Dip）是锌片、铬酸酐（chromium trioxide）、乙二醇（Glycol）等的分散水溶液，把处理物放入处理液中浸泡后，在烘箱中加热至300℃左右，以乙二醇等有机物使六价铬还原，生成不溶于水的、非晶态的nCrO3作为结合剂，与表面数十层的积层锌片相互结合形成被膜，同时达克罗处理液中的铬酸酐使金属材料表面氧化形成化学结合，产生强固的结合力。
达克罗处理被膜的防锈机理* 锌粒子的受控自我牺牲保护作用* 铬酸使金属表面产生的钝化效应* 锌片与铬化化合物的屏蔽作用特性1、优异的防锈性及耐久性达克罗处理比传统的表面处理具有更优越的耐腐蚀性。
例如，与经过有色铬酸盐处理的电镀锌、热浸镀锌、镀镍－锌相比较的结果，达克罗处理的部件在盐水喷雾试验和循环试验中，都显示出更强的防锈性。
循环试验480小时后盐水喷雾试验2000小时后1.达克罗2.镍/锌:黑3.镍/锌:黄4.铁/锌:黄5.铁/锌:黑6.电镀锌:黄7.电镀锌:绿8.电浸镀锌1.达克罗2.镍/锌:黑3.镍/锌:黄4.铁/锌:黄5.铁/锌:黑6.电镀锌:黄7.电镀锌:绿8.电浸镀锌特性2、优异的耐热耐腐蚀性达克罗处理的表面具有优异的耐热耐腐蚀性，所以表面被膜即使长时间置于高温条件下也不会被腐蚀。
但如果采用电镀锌法（有色铬酸盐处理），在100℃左右，表面的铬酸盐被膜就开始变化，抗腐蚀性急剧下降。
加热300度12小时后盐水喷雾试验后的表面状态加热300度12小时后的表面状态特性3、防止与铝接触产生的电化学腐蚀作用一般来说，电极电位不同的两种金属或合金相接触时，就会产生电化学腐蚀即电池腐蚀。
这种现象，当然也会发生在铝金属材料与镀锌钢材或者与经达克罗处理部件相接触的部位。
尤其对电镀锌部件来说，考虑到它的防腐机理是由于金属锌的牺牲腐蚀产生的高效防蚀作用，在与金属铝相接触的部件之间产生电池腐蚀作用使锌消耗，以至于内部钢材质暴露出来之后，铝材质与钢材质之间产生电池腐蚀作用，从腐蚀电位的角度考虑，将发生明显的铝腐蚀。
达克罗简介
达克罗的概念达克罗是DACROMET的缩写和译音，又称达克锈、达克曼、迪克龙、锌铬膜，即片状锌基铬盐防护涂层，也叫锌铬涂层，是当今国际表面处理高新技术。
在达克罗涂复处理过程中，无废水、废气、废渣排放，具有“绿色环保”的显著特性，故达克罗已被世界各国公认为“清洁生产技术”，予以大力推广。
达克罗涂层的结构在金属表面上，涂覆一层达克罗溶液（即含有鳞片状锌、铝[鳞片一般尺寸为0.1-0.2X10-15微米]Cr03及专用有机物的高分散混合水溶液），经300°C左右保温烘烤一定的时间后，达克罗液中的六价铬被还原成三价铬，生成无定形的复合铬酸盐化合物（nCr03 mCr203）。
该物质覆盖在基材表面及填塞在锌片、铝片之间，冷却后的金属表面即被覆盖在6-8µm的银灰色、黑色、兰色等多种的达克罗特种高防腐涂层。
达克罗的工艺流程：达克罗涂层的主要特点：无公害：加工过程中无环境污染。
达克罗处理时不需任何酸洗，不象电镀锌那样存在着含锌、铬、酸等的污水排水放问题。
在达克罗处理过程中，挥发德物质几乎是零排放，符合环保部门规定的一些特殊物质的排放，它们的含量远远低于限量。
在国外，达克罗已成为严重污染环境的电镀锌、电镀镉、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种传统表面处理技术的最佳替代工艺。
它被广泛应用于汽车、摩托车、建筑、电力、铁路、公路、桥梁、隧道、造船、家用电器、军事工业等领域，既提高了产品质量，又保护了自然生态环境，深受工程界及环保部门的欢迎。
从根本上减少了环境污染的发生。
为上海磁悬浮工程配套的工件受到德国专家的好评。
具有极高的耐腐蚀性：未钝化的镀锌层，盐雾试验时一般几个小时腐蚀掉1μm，而达克罗涂层盐雾试验时100小时才腐蚀掉不到1μm，在盐雾试验时，最高可达2000小时以上也不出现红锈。
具有极强的渗透性：举例而言，管状零件内部及微孔内都能浸上均匀的涂层，渗透能力远优于电镀锌。
达克罗技术
达克罗技术一、概述“达克罗”一词是英文dacromet的中文译音，即非电解锌铬酸盐涂层，又称锌铬膜、达克锈、达克曼等，在GB/T 18684-2002中称为“锌铬涂层”，其定义为：“将水基锌铬涂料浸涂、刷涂或喷漆于钢铁零件或构建表面，经烘烤形成的以磷片状锌和锌的铬酸盐为主要成份的无机腐蚀涂层。
”达克罗是一种类似电镀锌的金属涂层处理技术，达克罗涂层外观为均匀的银灰色，涂层中含有80%的薄锌片和铝片，其余为铬酸盐，具有优良的性能，如极强的抗腐蚀性比电镀锌提高7～10倍；无氧脆；特别适用于高强度受力件，如用于地铁工程的高强度螺栓；高耐热性；耐热温度300℃。
此外，还具有高渗透性、高附着性、高减摩性、高耐气候性、高耐化学品稳定性及无环境污染等优点。
达克罗技术工艺处理过程无公害、无环境污染，这是优越于任何一种金属表面处理工艺的最大特点。
在达克罗涂层形成过程中，挥发物质经过汽化处理，不存在含有酸、碱、锌、铬物质的污水排放问题。
达克罗被国家机械工业定为“清洁生产技术”基金开发项目，被专家誉为国际金属表面处理行业的一场革命性产品。
达克罗工艺对于各种类形工件具有广泛的适应性，既可以处理小型零件，如：紧固件、五金配件；也可以处理大型结构和钣金件。
达克罗涂层具有良好的工艺配套性，可以在涂层表面进行静电喷粉、喷漆、电泳漆等二次涂覆，以提高金属表面的抗污染性并满足种种产品的表面装饰性。
达克罗涂层可以适用于钢、铸铁、铝、及其合金、粉末冶金等多种材料的表面保护。
粉末冶金件、铸铁件电镀前要进行封孔处理等，电镀处理不好，吸附到微孔内的酸、碱或其分化学溶液会从内到外地腐蚀镀锌层，从而降低镀锌层的耐腐寿命。
采用达克罗涂层则不存在这类问题。
达克罗金属表面处理方法，最早诞生于二十一世纪五十年代。
在北美、北欧寒冷的冬天，由于下雪，道路上结下了厚实的冰层严重阻碍机动车的行驶，人们用在地上撒盐的方法降低水凝固点的温度，溶解冰层，缓解道路畅通的问题，但接踵而来的盐中氯离子严重地侵蚀了钢铁集体，以致大量交通工具受损而遭到破坏。
dacromet达克罗技术
DACROMET 320 is a non-electrolytic water-based thin-film coating for the corrosion protection of articles made from steel, cast iron or other iron metals. The Coating Contains Zinc and aluminium flakes in a chromium binder. The coating is metallic silver in appearance. DACROTIZING is the process whereby the aqueous dispersion is applied by cold immersion or spray and is therefore free of any risk of hydrogen embrittlement. The coating thus produced is passivated throughout the film and provides high performance corrosion protection.CHARACTERISTICSThe corrosion resistance of DACROMENT 320 depends upon the thickness of the coating and is due to the combination of several mechanisms:A barrier effect due to the tile-like structure of the film,Controlled sacrificial protection of the zinc in relation to the metal substrate,The film passivation which reduces the speed at which the zinc and aluminum are consumed.COATING THICKNESSTwo coating weights are commonly used to meet the automobile industry’s requireme nts;Grade A: coating weight > 24 g/m2, average thickness 5 to 7 um Grade B: coating weight >36 g/m2, average thickness 8 t0 10 um Greater coating weights may be applied to increase the duration of the corrosion protection.PROPERTIES1/No hydrogen embrittlementWhen surface preparation is done according to recommended techniques, the non-electrolytic application of the film does not induce hydrogen embrittlement. DACROMET 320 is therefore especially indicated for protecting security parts.2/Corrosion resistanceDACROMET 320 meet all automobile manufacturer specificationsfor the corrosion protection of mechanical parts. It is also very well suited for numerous other applications such as building, civil engineering, railway equipment…2.1/Salt spray test(ISO 9227):>600 hours (Grade A) without red rust.>1000 hours (Grade B) without red rust.No white rust (zinc corrosion) before 250 hours.2.2/Salt spray test after 8 hour thermal shock at 260℃Ditto2.3/Cyclical corrosion tests: 3C testTest method: RENAULT D17.1686: >10 cycles without red rust 2.4/Bimetallic corrosion resistance:DACROMET 320 behaves very well in contact with aluminium and performs as well as other zinc-based coatings in contact with copper, stainless steel or magnesium.3/Resistance to automotive fluids:Standardized test fuel, diesel fuel, motor oil, organic solvents, cooling fluid, brake fluid; no coating alteration (VDA 621-412) Immersion in brake fluid for 24 hours at 80℃; no coating alteration. 4/Ductility:Sufficient for elastic deformations of springs, clip5/Electrical conductivity:DACROMET 320 is conductive. It allows for use of electrodeposited paints.6/Heat resistance:DACROMET 320 is cured at 300℃, thus providing excellent heat resistance.7/Paintability:DACROMET 320 may be covered by most organic coatings and in particular, those applied by electrodeposition.8/Throwing powerThe application on parts by cold immersion allows for the total covering of the internal surfaces.APPLICATION FIELDWhen choosing the coating process best suited for a given application, DACROMET 320 may be used in all industrial areas, for all types of metallic parts.HOMELOGATIONSDACROMET 320 is specified and used by all automobile manufacturers, and numerous other companies.宁波金陵喷漆实业有限公司最新引进达克罗涂覆工艺。
达克罗介绍
达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铝涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。
达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。
达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。
美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。
由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。
岛国的日本每年钢铁件腐蚀吨位大，因此日本尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。
达克罗工艺
达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。
达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。
达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。
美国的科学家迈克•马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。
由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。
岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。
二、达克罗的工艺达克罗被引进中国专有控制技术，整套工艺设备采用全过程闭路循环的涂覆方式，革新了传统涂层防腐工艺，杜绝了传统电镀过程中产生的酸、碱、锌、铬等污水废气的排放及污染运。
DACROMENT达克锈
酐及部分有机添加剂组成，成膜过程中六
价铬大部分转化为三价铬，形成Cr2O3＋ CrO3，作为粘接剂将基体与铝片、锌片等相 互连结，构成立体网状结构，其防腐机理
是屏蔽、钝化及电化学保护三者的综合作
用。
Aluminum flake
Zinc flake
nCrO3+mCr2O3 polymer Ferrous metal
力图开发自有知识产权的达克罗技术。
难点问题
高质量、高稳定性达克罗处理液仍需进口，成本较高； 关键材料如片状锌、铝片国内无加工技术，需从美、
日、法进口； 处理液稳定剂开发力度不够，国内研制的处理液稳定
性差，易沉淀、失效，涂层质量较国外产品有较大差 距； 如何解决上述问题是摆在我国相关科技工作者面前的 难点问题； 美、日、法研究重点：开发低铬及无铬处理液，进一 步提高环保性能；降低固化温度或缩短时间，减少能 耗（低温固化处理液、红外加热设备）。
1) 金属片：如镁、铝、锌等（0.1－ 0.3 m厚，平均粒径<6 m ）；
2) 溶剂： 水或惰性有机溶剂或两者混合 物， 如正丁醇、吡啶、卤代烃等；
3) 无机酸：铬酸、重铬酸盐； 4) 特殊有机物：作为消泡剂、还原剂、分
散剂、增稠剂、稀释剂润湿剂等。
典型工艺流程
工件除油→抛丸机进行表面清除氧 化层处理→浸渍或喷涂达克罗溶液→300 度左右的温度烧结固化→冷却→成品
总评
• 达克罗技术在欧、美、日已基本取代传 统的镀锌工艺，使用范围在不断扩大， 从民用到军用；
• 国内由于关键技术不过关，总体生产成 本较高，许多关键问题仍需深入研究并 加大开发力度，但从环保及性能的角度 看达克罗取代传统镀锌工艺似乎已成必 然。
达克罗Dacroment)__
达克罗（D a c r o me n t）技术达克罗（又称乐、达克锈、锌铬膜、达克曼等），即片状锌基路盐防镀涂层，是当今世界表面处理高新技术，被专家们誉为国际表面处理行业中具有划时代意义的革命性产品。
钢铁达克曼技术目前在国内尚属空白。
达克罗涂层具有的性能。
如极强的抗腐蚀性：比电镀锌提高7－10倍；无氢脆：特别适用于高强度受力件；高耐热性：耐热温度300℃。
特别适用、摩托车发动机部件的高强度构件。
此外，还具有高渗透性、高附着性、高减摩性、高耐气候性、高耐化学品稳定性及无环境污染等优点。
适用达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
达克罗技术可以代替电镀锌、电镀镉、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种表面防护工艺。
极好地杜绝了环境污染的发生。
达克罗技术在工业发达国家的汽车工业、士木建筑、电力、化工、海洋工程、家用电器、铁路、公路、桥梁、隧道、造船、军事工业等多种领域，已经得到极为广泛的应用。
本公司已引进该项专有技术玫生产设备。
并拥有发达国家的先进达克罗技术标准、诸如美军标准、日本工业标准、德国奔驰公司、大众公司标准等，这使本公司确保达到达到国际先进水平。
一、什么是达克罗？达克罗是DACROMET译音和缩写，简称达克曼、达克锈、迪克龙、锌铬镆，是当今国际上金属表面处理富有代表性的高新技术。
达克罗是美国人发明，被日本人买断，又被引进中国专有控制技术，整套工艺设备采用全过程闭路循环的涂复方式，革新了电镀工艺，杜绝了电镀过程中产生的酸、碱、锌、铬等污水、废气的排放及污染运，达克罗是经过脱脂─抛丸─涂复-固化-冷却-成品的工艺过程，使加工体形成片状锌粉，铝粉及金属铬盐组成的银灰色防腐蚀涂层。
在金属表面达克罗膜层形成过程中，挥发的物质几乎全部是经过气化的水份，没有任何污染和公害。
在工业发达国家中，已广泛地得到应用，逐步替代了污染严重的电镀锌、电镀、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种传统的表面处理工艺，从根本上减少了环境污染的发生。
达克罗表面处理技术
达克罗简介达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。
达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。
达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。
美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。
由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。
岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。
达克罗表格面处理技术
达克罗简介达克罗是 DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种新式的耐腐涂层，与传统的电镀锌对比：锌铬涂层耐腐化性能极强，是镀锌的 7—10 倍，无氢脆性，特别合用于高强度受力件，高耐热性、耐热温度 300℃，特别合用于汽车、摩托车发动机零件的高强度构件，高浸透性、高附着性、高减磨性、高耐天气性、高耐化学品稳固性、无污染性。
达克罗技术的基体资料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
并且涂覆全过程中无污染，在金属表面办理历史上是一场革命，是现在世界上金属表面办理富裕代表性的高新技术。
达克罗最早出生于二十世纪五十年月末，在北美、北欧严寒的冬季，道路上厚实的冰层严重阻挡灵活车的行驶，人们用盐撒在地上的方法来降低凝结点的温度，这样缓解道路通畅问题，可是紧接而来的氯化钾中的氯离子侵害了钢铁基体，交通工具严重受损、严重的课题出现了。
美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分别水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵挡氯离子的侵害，防腐技术进入了新的台阶，改革了传统工艺防腐寿命短的缺点。
由此，达克罗技术被美国军方采用，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年月日本的 NDS企业从美国 MCI企业引入达克罗技术，并且买断了在亚太地域的使用权，并控股美国 MCI企业。
岛国的日本每年钢铁件腐化吨位大，所以她特别着重防腐技术，达克罗技术又经过日本的改进后，在本国并快速发展了 100 余家涂覆厂以及 70 余家制药单位，一些发达国家也纷繁引进达克罗技术，中国在 1994 年正式从日本引进达克罗技术，最先仅用于国防工业和国产化的汽车零零件，现已发展到电力、建筑、大海工程、家用电器、小五金及标准件、铁路、桥梁、地道、公路护栏、石油化工、生物工程、医疗器材粉末冶金等多种行业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
达克罗（Dacroment）技术达克罗（又称乐、达克锈、锌铬膜、达克曼等），即片状锌基路盐防镀涂层，是当今世界表面处理高新技术，被专家们誉为国际表面处理行业中具有划时代意义的革命性产品。
钢铁达克曼技术目前在国内尚属空白。
达克罗涂层具有的性能。
如极强的抗腐蚀性：比电镀锌提高7－10倍；无氢脆：特别适用于高强度受力件；高耐热性：耐热温度300℃。
特别适用、摩托车发动机部件的高强度构件。
此外，还具有高渗透性、高附着性、高减摩性、高耐气候性、高耐化学品稳定性及无环境污染等优点。
适用达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
达克罗技术可以代替电镀锌、电镀镉、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种表面防护工艺。
极好地杜绝了环境污染的发生。
无铬锌铝涂层（也叫无铬达克罗）是为满足世界各国的VOC法规和汽车行业规定的环保要求而开发出的表面处理新概念，无铬锌铝涂层作为锌铬涂层（达克罗）的更新换代产品已经首先被汽车制造行业普遍认可和接受。
无铬锌铝涂层目前实现了产业化的产品屈指可数：一种是由美国MCI公司推出的Geomet（交美特）涂层，一种是德国Delta公司推出的Delta涂层，以及北京永泰和推出的BNC水性无铬锌铝涂层。
目前GEOMET（交美特）主要市场是美国和日本；DELTA主要市场是欧洲和亚洲部分国家；BNC主要市场是西欧和中国台湾。
三种涂层基本占据了世界95%以上的无铬达克罗市场份额。
一．防腐机理 无铬锌铝涂层的外观呈亚光银灰色，光泽较锌铬涂层略暗，是一种将超细锌鳞片和铝鳞片叠合包裹在特殊粘结剂中的无机涂层。
无铬锌铝涂层主要从物理屏蔽、阴极保护、锌粉钝化、自修复等方面对钢铁基体提供保护作用，三种涂层防腐机理类似。
不同的是三种涂层选用了不同的黏结剂和钝化剂。
二．性能特点 从市场反馈情况以及各自的官方网站宣传资料来看，GEOMET（交美特）的耐蚀性最差，据传已被欧洲市场淘汰，DELTA耐蚀性优于GEOMET（交美特），但是附着力不好。
综合来看，BNC耐蚀性能和DELTA 差不多，而附着力和抗划伤性均优于DELTA。
三．产品价格 从目前看，无铬锌铝涂层的成本要比锌铬涂层高许多，因此其价格很高，Delta浆液的德国产地价是40欧元/公斤、Geomet（交美特）浆液的日本产地价为1750日圆/公斤，由此估算它们在我国的销售价都应在250元人民币/公斤以上；BNC浆液的国内市场价为120元人民币/公斤。
目前有三个品种加工，是：银灰色达克罗、银白色达克罗和黑色达克罗表面处理。
银灰色达克罗处理主要用在汽车零件处理及国外出口。
其性能特点是防腐蚀效果特好，盐雾试验可高达3000小，适应于静态安装。
银白色达克罗处理与黑色达克罗处理性能大致相同，黑色更为优越一些，主要是用于国内产品加工，抗划性较好，硬度高。
适用于动态安装及暴露于大气中，耐酸、碱性能较好。
达克罗表面处理技术的性能1、银灰色达克罗表面处理技术性能： 银灰色达克罗涂层外观为银灰色，在防腐蚀方面性能方面比电镀锌涂层提高7—10倍，也比银白色达克罗涂层高，可高达2000小时。
适用于安装在室内中及静态的组装物体。
有着以下的优点：（一）、优越的耐腐蚀性。
未钝化的镀锌层，盐雾实验时一般10小时腐蚀掉1um-3um厚的彩虹色钝化膜200小时蚀穿。
达克罗盐雾试验时，需100小时才腐蚀掉1um，比传统的表面处理耐腐蚀性提高七至十倍。
（二）、耐湿热性 在温度35℃±2℃、湿度95%条件下，经过10个周期240小时循环试验，达克罗涂层表面无变化，热镀锌层表面局部有霉点。
（三）、耐高低温冲击性 在45℃～85℃，试样在高低温试验箱内各保温1小时，转换时间不超过5秒、循环次数3次的环境下，达克罗涂层无变化，而热镀锌层则有黑点产生。
（四）、硬度 锌镀层硬度值为75～88HV0.05，银灰色达克罗涂层硬度值为210～232HV0.05。
（五）、点焊性能 对弯角件进行达克罗涂敷后点焊，显示达克罗涂层有良好的点焊性能。
从达克罗工艺来说，先点焊后达克罗的防护性优于先达克罗后点焊。
（六）、无污染和无公害 作为“绿色电镀”工艺，达克罗工艺采用了闭路循环的方式，所以几乎无污染危害。
在前处理中：除下的油和粉尘用专门的设备收集处理；在涂覆、固化时，不存在传统电镀工艺过程中产生的酸、碱、含铬等重金属的污水问题，产生的仅仅是从涂层中蒸发出来的水汽，经测定，不含国家规定控制的有害物质。
（七）、无氢脆 氢脆是传统镀锌工艺不能完全克服的弊病。
一般电镀处理过程都采用酸洗、电解除油、电沉积等工序，均会导致工件氢脆性，严重影响了高强件的质量。
由于达克罗技术在处理过程中不进行任何酸处理、也不存在电镀时的渗氢问题，加上涂层在高温下固化，所以从工艺上保证了达克罗涂层不会存在氢脆。
这使它可以被应用在抗拉强度要求高的高强度零件的防腐的处理。
（八）、防止对铝的电化学腐蚀 达克罗涂层，外观为亚光银灰色，由极细的片状金属锌、铝及铬酸盐等成分构成。
工件在经过了除油、抛丸除锈处理后，浸涂达克罗液。
达克罗液是一种水基处理液，金属件在水基处理液中浸涂或喷刷后，然后进炉固化，经300℃左右烘烤成膜，而形成锌、铝、铬无机涂层。
固化时，涂膜中的水分、有机类（纤维素）物质等挥发份在挥发的同时，依靠达克罗母液中的高价铬盐的氧化性，使电极电位负值较大的单质锌片、铝片浆与铁基体后应，形成Fe、Zn、Al的铬盐化合物。
由于膜层是与基体直接后应获得的，所以该防腐层极为致密，（用镀锌或浸锌方法获得的防腐层无法与之相比）该涂层在腐蚀环境下，会形成无数个原电池，即先腐蚀掉电位较负的Al、Zn盐类，直到它们被消耗后才有可能腐蚀至基体本身。
因为达克罗防腐蚀机理是牺牲阳极与阴极保护为一体化的主体化的涂层，所以它的防腐性能与膜的厚度成正比。
2、银白色达克罗表面处理技术性能： 银白色达克罗涂层外观为银白色，在抗磨性能方面比银灰色达克罗涂层大大提高，适用于暴露在室外大气中及动态的组装物体。
耐强酸碱方面远比电镀层、银灰色达克罗涂层提高。
有着以下的优点：（一）、优越的耐腐蚀性。
未钝化的镀锌层，盐雾实验时一般为96小时—120小时，而银白色达克罗涂层可达300小时。
（二）、耐湿热性 在温度35℃±2℃、湿度95%条件下，经过10个周期240小时循环试验，达克罗涂层表面无变化，镀锌层表面局部有霉点。
（三）、耐高低温冲击性 在45℃～85℃，试样在高低温试验箱内各保温1小时，转换时间不超过5秒、循环次数3次的环境下，达克罗涂层无变化，而热镀锌层则有黑点产生。
（四）、无污染和无公害 作为“绿色电镀”工艺，达克罗工艺采用了闭路循环的方式，所以几乎无污染危害。
在前处理中：除下的油和粉尘用专门的设备收集处理；在涂覆、固化时，不存在传统电镀工艺过程中产生的酸、碱、含铬等重金属的污水问题，产生的仅仅是从涂层中蒸发出来的水汽，经测定，不含国家规定控制的有害物质。
（五）、耐磨性 经银白色达克罗涂液所处理的工件有良好的抗磨性。
硬度好。
（六）、 耐强酸试验 取浓度为15%的硫酸500ml放在烧杯内，将工件放置于烧杯内，30分钟内工件表面无变化为正常。
（七）、 耐强碱试验 在有恒温控制装置的水浴槽内，放入装有500ml20%浓度的氢氧化钠（NaOH）溶液的烧杯。
在烧杯内的溶液达到40℃±1℃时，保持恒温。
30min内工件表面无锈点。
3、黑色达克罗表面处理技术性能： 黑色达克罗表面处理技术在性能上基本与银白色达克罗表面处理技术一样。
在耐盐雾方面时间较银白色达克罗长。
达克罗表面处理技术的应用 达克罗的应用范围很广，它不但可以处理钢、铁、铝合金，还可以处理烧结金属。
它所涉及到的产业、行业也相当多，并正在进一步开发过程中，现仅从已接触到的行业中作个简介：1、 汽车摩托车 这一产品由于是高速运行车辆、其零部件要求稳定性好、防热、防潮及防蚀性能高。
过去、中国汽车的很多零部件都要从国外进口，现在上海大众、一汽大众、武汉神龙、上海通用、广州本田等汽车公司的很多零部件，都进行达克罗加工处理。
2、 电器电子 家用电器、电子产品、通讯器材等高档产品的零部件、元器件、配套件等质量要求商，过去使用电镀锌现在改作达克罗工艺技术后，质量、寿命提高了，市场竞争力也提高了。
3、地铁隧道、铁路及电气化铁路的金属件 地铁和隧道都处于地下、环境阴暗潮湿，通风较差，轨道、螺栓及金属件极易生锈，上海地铁、黄浦江的过江隧道、上海的城市明珠线路都已采用达克罗涂覆的产品，电气化铁路的接触网件等在国外都已广泛使用。
4、桥梁高架、高速公路的金属件 一座大桥，一条高架，一条高速公路都是永久性建筑，百年大计，质量第一。
高速公路波形护拦杆、高架、桥梁的金属构件，紧固件等，由于长期处于室外日晒雨淋，很快就发生锈蚀现象。
关键的结构件和紧固件如果采用达克罗技术涂覆处理，不但安全可靠，而且美观持久。
5、输配供电的金属和结构件 高压输配电，城市供电，线路的铁塔、电杆的金属件，变压器罩壳、高压开关连接系统等，如果都采用达克罗涂覆处理，虽然一次投入较大一点，但是美观耐用，一劳永逸，节约了大量的长年维修费用。
6、五金工具 小五金，小工具等市场消耗量相当大，但过去大都采用电镀的工艺技术处理，一两年就生锈了，影响美观和质量。
如果采用达克罗的工艺技术处理，不仅主观耐用，而且不生锈，成本增加也不多。
7、 农业工厂化温室屋架结构 由于温室的温度较高，环境不好，结构件易生锈，现在上海都市绿色工程公司引进吸收自行设计的全部自动化控制的暖房结构件已采用达克罗涂覆加工，青岛海滨温室花房的金属结构件也已全部采用达克罗涂覆。
8、 其它应用 它是太阳能热水器和卫星天线以及煤气、液化气等金属防腐处理的最佳工艺。
除以上举例的几个行业外，市政工程、码头、造船修船、建筑装潢、航天航空、海洋工程地质钻探、石油化工、煤气工程等，都可以开发利用达克罗涂覆技术。
在工业发达国家， 达克罗金属表面防腐蚀技术已作为替代污染严重的电镀锌、热浸镀锌、电镀镉、锌基合金镀层、磷化等多种传统工艺的防腐蚀处理工艺，这是一种从根本上减少环境污染的新工艺。
达克罗技术由于具有操作简便、节能、环境污染小、能避免氢脆等传统电镀锌、热浸锌技术无法比拟的优点。
因此，自20世纪70年代问世以来迅速得到广泛应用，尤其是用在美、日等发达国家的汽车行业，并已扩展到建筑、军事、船舶、铁路、电力、家电、农机、矿井、桥梁等领域。
达克罗是DACROMETR的中文译音，又称锌铬膜、达克锈、达克曼等，在既将发布的我国有关达克罗的标准中称为“锌铬涂层”(Zinc/Chromate Coatings)，其定义为：“将水基锌铬涂料浸涂、刷涂或喷涂于钢铁零件或构件表面，经烘烤形成的以鳞片状锌和锌的铬酸盐为主要成份的无机防腐蚀涂层。
