论述物理气相沉积和化学气相沉积地优缺点

论述物理气相沉积和化学气相沉积的优缺点物理气相沉积技术表示在真空条件下，采用物理方法，将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体(或等离子体)过程，在基体表面沉积具有某种特殊功能的薄膜的技术。

物理气相沉积的主要方法有，真空蒸镀、溅射镀膜、电弧等离子体镀、离子镀膜，及分子束外延等。

发展到目前，物理气相沉积技术不仅可沉积金属膜、合金膜、还可以沉积化合物、陶瓷、半导体、聚合物膜等。

真空蒸镀基本原理是在真空条件下，使金属、金属合金或化合物蒸发，然后沉积在基体表面上，蒸发的方法常用电阻加热，高频感应加热，电子柬、激光束、离子束高能轰击镀料，使蒸发成气相，然后沉积在基体表面，历史上，真空蒸镀是PVD法中使用最早的技术。

溅射镀膜基本原理是充氩(Ar)气的真空条件下，使氩气进行辉光放电，这时氩(Ar)原子电离成氩离子(Ar+)，氩离子在电场力的作用下，加速轰击以镀料制作的阴极靶材，靶材会被溅射出来而沉积到工件表面。

如果采用直流辉光放电，称直流(Qc)溅射，射频(RF)辉光放电引起的称射频溅射。

磁控(M)辉光放电引起的称磁控溅射。

电弧等离子体镀膜基本原理是在真空条件下，用引弧针引弧，使真空金壁(阳极)和镀材(阴极)之间进行弧光放电，阴极表面快速移动着多个阴极弧斑，不断迅速蒸发甚至“异华”镀料，使之电离成以镀料为主要成分的电弧等离子体，并能迅速将镀料沉积于基体。

因为有多弧斑，所以也称多弧蒸发离化过程。

离子镀基本原理是在真空条件下，采用某种等离子体电离技术，使镀料原子部分电离成离子，同时产生许多高能量的中性原子，在被镀基体上加负偏压。

这样在深度负偏压的作用下，离子沉积于基体表面形成薄膜。

物理气相沉积技术基本原理可分三个工艺步骤：(1)镀料的气化：即使镀料蒸发，异华或被溅射，也就是通过镀料的气化源。

(2)镀料原子、分子或离子的迁移：由气化源供出原子、分子或离子经过碰撞后，产生多种反应。

气相沉积炉介绍及技术参数

气相沉积炉介绍及技术参数一、原理气相沉积炉是一种利用气体在高温条件下附着在基底表面形成薄膜的热处理设备。

其原理主要分为物理气相沉积（Physical Vapor Deposition，简称PVD）和化学气相沉积（Chemical Vapor Deposition，简称CVD）两种。

1.物理气相沉积（PVD）物理气相沉积是通过在高真空或惰性气体氛围中将源材料加热到高温，使其蒸发并沉积在基底表面形成薄膜。

常用的物理气相沉积方法包括蒸发法（Evaporation）、溅射法（Sputtering）、分子束外延法（Molecular Beam Epitaxy，简称MBE）等。

2.化学气相沉积（CVD）化学气相沉积是通过在高温条件下将气体中的源材料分解并反应在基底表面上形成薄膜。

常用的化学气相沉积方法包括热CVD、低压CVD、微波CVD、等离子体增强CVD等。

二、技术参数1.温度范围2.压力范围3.反应室尺寸反应室尺寸是根据不同的应用需求设计的，可根据沉积矩阵的尺寸和数量进行调整。

大尺寸反应室通常适用于大面积薄膜的制备，小尺寸反应室则适用于微纳米尺寸器件的制备。

4.加热方式5.气氛控制为了保证沉积过程的成功，气相沉积炉需要精确控制反应室中的气氛，通常通过调整流量控制器和泵等设备来实现。

三、应用1.半导体工业2.光电子工业3.光纤通信总结：气相沉积炉是一种重要的材料制备设备，广泛应用于半导体、光电子和光纤通信等领域。

根据不同的工艺需求，可以选择物理气相沉积或化学气相沉积等工艺。

其技术参数包括温度范围、压力范围、反应室尺寸、加热方式和气氛控制等。

气相沉积炉的应用主要涵盖半导体工业、光电子工业和光纤通信等领域，可以制备出具有特定光学、电学和磁学性质的薄膜和器件。

五电极材料共同沉积

五电极材料共同沉积
首先，五电极材料共同沉积的方法包括物理气相沉积（PVD）和
化学气相沉积（CVD）。

PVD是通过蒸发或溅射将材料沉积在基板表面，而CVD是通过化学反应使气态前体在基板表面沉积。

这些方法
可以实现在同一表面上沉积多种材料。

其次，五电极材料共同沉积的优点之一是可以制备复合材料，
具有多种材料的特性，比如强度、导电性和光学性能。

这种复合材
料可以在多种应用中发挥作用，比如在电子设备中提高性能，或者
在能源领域中提高效率。

此外，五电极材料共同沉积的挑战之一是控制不同材料的沉积
速率和均匀性。

由于每种材料的化学性质和结构不同，需要精确控
制沉积条件以实现均匀的沉积。

另外，五电极材料共同沉积还涉及到材料的选择和相互作用。

在选择材料时，需要考虑它们的相容性和互相作用，以确保它们可
以在同一表面上共同存在并发挥作用。

总的来说，五电极材料共同沉积是一种复杂而有挑战性的技术，
但它具有巨大的潜力，可以为多种应用领域带来新的材料和性能。

在未来，随着材料科学和制备技术的不断进步，这种技术将会得到更广泛的应用和发展。

气相沉积法制备纳米材料

气相沉积法制备纳米材料气相沉积法主要包括化学气相沉积法（Chemical Vapor Deposition，CVD）和物理气相沉积法（Physical Vapor Deposition，PVD）两种类型。

其中，CVD主要利用化学反应来产生纳米材料，而PVD主要利用物理方式，如蒸发和溅射等，将材料直接沉积在基底上。

气相沉积法具有以下特点：1.高纯度制备。

气相沉积法在高真空条件下进行，可以避免杂质的污染，从而得到高纯度的纳米材料。

2.可控性好。

通过控制反应温度、气体流量、反应时间等参数，可以精确控制纳米材料的成分、尺寸、形貌等，实现所需功能。

3.薄膜均匀性好。

气相沉积法通过在基底上均匀沉积材料，可以得到均一的纳米材料薄膜，其性能也相对一致。

4.生长速度快。

气相沉积法可以在较短的时间内生长大量纳米材料，提高制备效率。

气相沉积法在制备纳米材料方面有广泛的应用。

例如，在纳米纤维制备中，可以利用电纺丝技术制备纳米纤维薄膜。

电纺丝技术中，通过电场作用将高分子溶液快速拉伸成纳米级细纤维，然后经过气相沉积法，将纳米颗粒或纳米结构材料沉积到纳米纤维上，从而得到具有特殊功能的纳米复合材料。

此外，气相沉积法还可以制备纳米粉体。

利用热化学反应，在气相中将金属盐溶液或金属有机化合物热解分解，生成纳米金属颗粒。

这些纳米金属颗粒可以用于催化剂、传感器、磁性材料等领域。

总的来说，气相沉积法是一种重要的纳米材料制备方法，具有制备纳米材料纯度高、生长速度快、可控性好等优点。

随着科技的发展，气相沉积法在纳米材料领域的应用将会更加广泛。

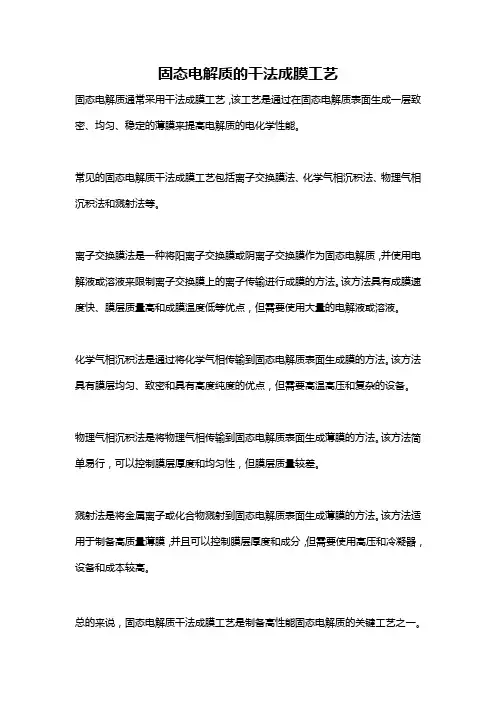

固态电解质的干法成膜工艺

固态电解质的干法成膜工艺
固态电解质通常采用干法成膜工艺，该工艺是通过在固态电解质表面生成一层致密、均匀、稳定的薄膜来提高电解质的电化学性能。

常见的固态电解质干法成膜工艺包括离子交换膜法、化学气相沉积法、物理气相沉积法和溅射法等。

离子交换膜法是一种将阳离子交换膜或阴离子交换膜作为固态电解质，并使用电解液或溶液来限制离子交换膜上的离子传输进行成膜的方法。

该方法具有成膜速度快、膜层质量高和成膜温度低等优点，但需要使用大量的电解液或溶液。

化学气相沉积法是通过将化学气相传输到固态电解质表面生成膜的方法。

该方法具有膜层均匀、致密和具有高度纯度的优点，但需要高温高压和复杂的设备。

物理气相沉积法是将物理气相传输到固态电解质表面生成薄膜的方法。

该方法简单易行，可以控制膜层厚度和均匀性，但膜层质量较差。

溅射法是将金属离子或化合物溅射到固态电解质表面生成薄膜的方法。

该方法适用于制备高质量薄膜，并且可以控制膜层厚度和成分，但需要使用高压和冷凝器，设备和成本较高。

总的来说，固态电解质干法成膜工艺是制备高性能固态电解质的关键工艺之一。

不同的成膜工艺具有各自的优缺点，制备时需要根据具体情况选择合适的工艺。

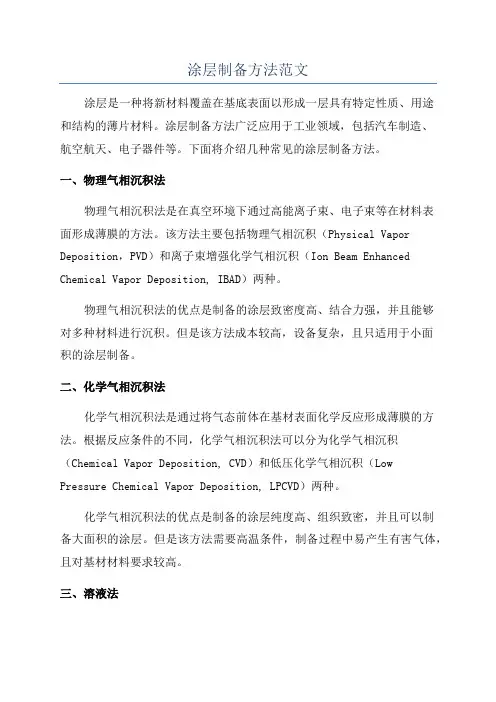

涂层制备方法范文

涂层制备方法范文涂层是一种将新材料覆盖在基底表面以形成一层具有特定性质、用途和结构的薄片材料。

涂层制备方法广泛应用于工业领域，包括汽车制造、航空航天、电子器件等。

下面将介绍几种常见的涂层制备方法。

一、物理气相沉积法物理气相沉积法是在真空环境下通过高能离子束、电子束等在材料表面形成薄膜的方法。

该方法主要包括物理气相沉积（Physical Vapor Deposition，PVD）和离子束增强化学气相沉积（Ion Beam Enhanced Chemical Vapor Deposition, IBAD）两种。

物理气相沉积法的优点是制备的涂层致密度高、结合力强，并且能够对多种材料进行沉积。

但是该方法成本较高，设备复杂，且只适用于小面积的涂层制备。

二、化学气相沉积法化学气相沉积法是通过将气态前体在基材表面化学反应形成薄膜的方法。

根据反应条件的不同，化学气相沉积法可以分为化学气相沉积（Chemical Vapor Deposition, CVD）和低压化学气相沉积（Low Pressure Chemical Vapor Deposition, LPCVD）两种。

化学气相沉积法的优点是制备的涂层纯度高、组织致密，并且可以制备大面积的涂层。

但是该方法需要高温条件，制备过程中易产生有害气体，且对基材材料要求较高。

三、溶液法溶液法是将所需材料溶解于溶剂中，再通过浸涂、喷涂、旋涂等方法将溶液涂覆在基材表面，通过蒸发、固化等过程形成薄膜的方法。

溶液法的优点是制备简单、成本低，并且可以对大面积基材进行涂覆。

但是该方法制备的涂层常存在组织疏松、致密性差等问题。

四、电沉积法电沉积法是通过直流或交流电的作用，将金属离子从电解液中还原并在基材表面形成金属薄膜的方法。

电沉积法也可以用于制备合金、复合材料等涂层。

电沉积法的优点是制备过程简单、成本低，并且可以制备大面积、厚度均匀的涂层。

但是该方法只适用于金属涂层的制备，且对基材表面的处理要求较高。

化学气相沉积与物理气相沉积的差异

化学气相沉积与物理气相沉积的差异一、化学气相沉积用化学方法使气体在基体材料表面发生化学反应并形成覆盖层的方法。

化学气相沉积是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。

它本质上属于原子范畴的气态传质过程。

采用等离子和激光辅助技术可以显著地促进化学反应，使沉积可在较低的温度下进行；涂层的化学成分可以随气相组成的改变而变化，从而获得梯度沉积物或者得到混合镀层；可以控制涂层的密度和涂层纯度；绕镀件好。

可在复杂形状的基体上以及颗粒材料上镀膜；可以通过各种反应形成多种金属、合金、陶瓷和化合物涂层。

平均自由程在一定的条件下，一个气体分子在连续两次碰撞之间可能通过的各段自由程的平均值。

用符号l表示，单位为米。

在气体分子的碰撞理论的刚球模型中，认为分子只在碰撞的一刹那发生相互作用，而在其他时间内，分子作直线运动。

相继两次碰撞间所走的路程叫分子的自由程。

由于气体分子的数目很大，碰撞频繁，运动的变化剧烈，故其自由程只有统计意义。

这个概念对研究气体的特性（如扩散）和电子或中子之类的粒子穿过固体的运动很重要。

真空在指定空间内，低于一个大气压力的气体状态。

在真空技术里，真空系针对大气而言，一特定空间内部之部份物质被排出，使其压力小于一个标准大气压，则我们通称此空间为真空或真空状态。

1真空常用帕斯卡（Pascal）或托尔（Torr）做为压力的单位思考： PbI2做成膜用什么方法最合适?PbI2多晶膜并用于室温核辐射探测器和X射线成像器件。

研究表明，PbI2膜的结晶质量、致密度及厚度是影响器件性能的关键因素。

提高PbI2膜对X光子或γ光子的光谱响应是提高器件探测性能的重要前提，而光谱响应性能受到材料微结构的影响。

我觉得PbI2做成膜用真空蒸发镀膜最合适，用真空蒸发镀膜做成的薄膜的纯度很高，易于在线检测和控制薄膜的厚度与成分，厚度控制精度最高可达单分子层量级。

也可得到不同显微结构和结晶形态（单晶、多晶或非晶等）的薄膜而且PbI2 的熔沸点也不高。

铝气相沉积膜

铝气相沉积膜铝气相沉积膜（Aluminum Gas-Phase Deposition Films）引言铝气相沉积膜是一种常见的薄膜材料，具有广泛的应用领域。

本文将介绍铝气相沉积膜的制备方法、特性及其在各个领域中的应用。

一、制备方法铝气相沉积膜的制备方法主要包括物理气相沉积和化学气相沉积两种。

1. 物理气相沉积物理气相沉积是利用高温蒸发技术，将铝材料加热至蒸发温度，然后通过凝结在基底表面形成薄膜。

该方法制备的铝气相沉积膜具有较高的纯度和结晶度，适用于制备高质量的薄膜。

2. 化学气相沉积化学气相沉积是利用化学反应将气态前驱体转化为固态薄膜。

铝气相沉积膜的化学气相沉积方法主要有氢气还原法和有机金属气相沉积法。

通过调节反应条件和前驱体浓度可以控制薄膜的厚度、成分和晶体结构。

二、特性铝气相沉积膜具有以下特性：1. 优异的导电性能铝是一种优秀的导电材料，铝气相沉积膜具有良好的导电性能，可用于制备电子器件中的导电层或电极。

2. 良好的光学特性铝气相沉积膜具有较高的反射率和较低的吸收率，适用于制备反射镜、太阳能电池板等光学器件。

3. 良好的耐蚀性铝气相沉积膜具有良好的耐蚀性，不易受到酸碱等外界环境的侵蚀，适用于制备耐腐蚀的涂层。

4. 多功能性铝气相沉积膜可以通过控制沉积条件和添加其他元素，赋予其多种功能，如抗菌、防反射等特性。

三、应用领域铝气相沉积膜在各个领域中有广泛的应用。

1. 电子器件铝气相沉积膜常用于制备集成电路中的金属线、电极等部件，其优异的导电性能能够满足高速、高精度的电子器件要求。

2. 光学器件铝气相沉积膜可以用于制备反射镜、太阳能电池板等光学器件，其良好的光学特性能够提高器件的性能。

3. 包装材料铝气相沉积膜可以用于制备食品包装材料，具有良好的耐蚀性和防潮性能，能够保护食品的品质和延长保质期。

4. 涂层材料铝气相沉积膜可以用于制备耐腐蚀的涂层，保护金属表面免受外界环境的侵蚀。

5. 纳米技术铝气相沉积膜可以与其他材料结合，应用于纳米技术领域，如纳米传感器、纳米电子器件等。

半导体二氧化钛的制备工艺

半导体二氧化钛的制备工艺半导体二氧化钛的制备工艺主要包括物理气相沉积法和化学气相沉积法。

物理气相沉积法是通过在真空环境中，将二氧化钛的原料蒸发或溅射，并使其沉积在衬底表面上，形成薄膜。

这种方法通常需要高真空设备和高温的条件，可以获得高质量的薄膜。

物理气相沉积法可以使用电子束蒸发、磁控溅射、分子束外延等方法来实现二氧化钛的沉积。

化学气相沉积法是通过在气相中将二氧化钛的原料化学反应生成，并使其沉积在衬底表面上。

常用的化学气相沉积方法包括化学气相沉积(CVD)和气相法沉积(CSD)。

化学气相沉积法可以在相对较低的温度下进行沉积，具有较高的沉积速率和较好的薄膜均匀性。

化学气相沉积法可以使用气体前驱体和气相前驱体来制备二氧化钛薄膜。

在物理气相沉积法中，电子束蒸发是常用的方法之一。

首先，将二氧化钛的粉末或块体材料放置在高温的坩埚中，通过加热使其蒸发。

然后，借助电子束炉的束流，使得二氧化钛蒸发物向衬底表面沉积。

最后，控制沉积过程的条件，如温度、时间等，以获得所需的薄膜厚度和质量。

化学气相沉积法中的化学气相沉积方法可分为低压化学气相沉积和大气压化学气相沉积。

低压化学气相沉积一般在真空条件下进行，通过在反应室中引入二氧化氮、二氧化钛前驱体等气体，并施加热源使其发生化学反应，沉积在衬底表面上。

大气压化学气相沉积一般在大气条件下进行，通过静电喷涂、喷雾、旋涂等方式将二氧化钛前驱体溶液喷涂到衬底上，然后通过烧结或烘干使其转变为二氧化钛薄膜。

化学气相沉积法中的气相法沉积是一种常用的制备二氧化钛薄膜的方法，也被称为湿式化学法。

该方法通过在溶液中加入适量的二氧化钛前驱体，并进行搅拌和掺杂处理，使得前驱体发生水解、缩合、热解等反应，最终形成二氧化钛固相。

然后，将该固相采用悬浮液的形式涂布到衬底上，通过烘干和烧结过程，使其形成稳定的二氧化钛薄膜。

总结起来，半导体二氧化钛的制备工艺主要包括物理气相沉积法和化学气相沉积法，其中物理气相沉积法主要是通过蒸发或溅射的方式将二氧化钛沉积在衬底上，化学气相沉积法主要是通过化学反应将二氧化钛沉积在衬底上。

半导体单晶薄膜的制备方法

半导体单晶薄膜的制备方法随着半导体技术的不断发展，半导体单晶薄膜作为一种重要的材料，在光电子、新能源、信息通信等领域有着广泛的应用前景。

半导体单晶薄膜的制备方法直接影响着其性能和应用效果，因此研究和掌握其制备方法对于提高材料性能和开发新型应用具有重要意义。

本文将综述半导体单晶薄膜的制备方法，并重点介绍其常见的制备技术。

一、物理气相沉积法物理气相沉积法是一种常见的半导体单晶薄膜制备方法，其主要流程是通过蒸发或者溅射等方式将源材料转化为气态，在衬底表面进行沉积形成薄膜。

有机金属化合物气相沉积（MOCVD）、分子束外延（MBE）等技术是常用的物理气相沉积技术。

这些方法具有制备温度低、成膜速度快、薄膜质量高等优点，在微电子器件和光电器件制备中有着广泛的应用。

二、化学气相沉积法化学气相沉积法是利用气相反应使源材料分解产生薄膜成核和生长的一种方法。

低压化学气相沉积（LPCVD）和液相外延（LPE）是常见的化学气相沉积技术，它们具有操作简单、生长速度快、成膜均匀等特点，适用于大面积薄膜的制备，广泛应用于半导体器件、光伏电池、平板显示等领域。

三、溶液法溶液法是将半导体材料的前驱体以溶液的形式沉积到衬底上，再通过热处理或者光照等方法将其转化为单晶薄膜的制备方法。

这种方法具有成本低、可制备大面积薄膜、适用于柔性衬底等特点，尤其适合低温、大面积、柔性电子器件的制备。

四、激光多晶硅薄膜法激光多晶硅薄膜法是利用激光对多晶硅薄膜进行局部熔化再结晶形成单晶薄膜的制备技术。

这种方法具有成本低、制备速度快、能够制备大尺寸单晶硅薄膜等优点，适用于平板显示器件、光伏电池等领域。

半导体单晶薄膜的制备方法多种多样，每种方法都有其特点和适用范围。

在实际应用中，需要根据具体的情况选择合适的制备方法，并不断优化和改进，以满足不断发展的应用需求。

随着材料科学和制备技术的不断进步，半导体单晶薄膜的制备方法相信会迎来更多的创新和突破，为其在光电子、新能源等领域的应用提供更加可靠和高效的材料支撑。

论述物理气相沉积和化学气相沉积的优缺点

论述物理气‎相沉积和化‎学气相沉积‎的优缺点物理气相沉‎积技术表示‎在真空条件‎下，采用物理方‎法，将材料源——固体或液体‎表面气化成‎气态原子、分子或部分‎电离成离子‎，并通过低压‎气体(或等离子体‎)过程，在基体表面‎沉积具有某‎种特殊功能‎的薄膜的技‎术。

物理气相沉‎积的主要方‎法有，真空蒸镀、溅射镀膜、电弧等离子‎体镀、离子镀膜，及分子束外‎延等。

发展到目前‎，物理气相沉‎积技术不仅‎可沉积金属‎膜、合金膜、还可以沉积‎化合物、陶瓷、半导体、聚合物膜等‎。

真空蒸镀基‎本原理是在‎真空条件下‎，使金属、金属合金或‎化合物蒸发‎，然后沉积在‎基体表面上‎，蒸发的方法‎常用电阻加‎热，高频感应加‎热，电子柬、激光束、离子束高能‎轰击镀料，使蒸发成气‎相，然后沉积在‎基体表面，历史上，真空蒸镀是‎P V D法中‎使用最早的‎技术。

溅射镀膜基‎本原理是充‎氩(Ar)气的真空条‎件下，使氩气进行‎辉光放电，这时氩(Ar)原子电离成‎氩离子(Ar+)，氩离子在电‎场力的作用‎下，加速轰击以‎镀料制作的‎阴极靶材，靶材会被溅‎射出来而沉‎积到工件表‎面。

如果采用直‎流辉光放电‎，称直流(Qc)溅射，射频(RF)辉光放电引‎起的称射频‎溅射。

磁控(M)辉光放电引‎起的称磁控‎溅射。

电弧等离子‎体镀膜基本‎原理是在真‎空条件下，用引弧针引‎弧，使真空金壁‎(阳极)和镀材(阴极)之间进行弧‎光放电，阴极表面快‎速移动着多‎个阴极弧斑‎，不断迅速蒸‎发甚至“异华”镀料，使之电离成‎以镀料为主‎要成分的电‎弧等离子体‎，并能迅速将‎镀料沉积于‎基体。

因为有多弧‎斑，所以也称多‎弧蒸发离化‎过程。

离子镀基本‎原理是在真‎空条件下，采用某种等‎离子体电离‎技术，使镀料原子‎部分电离成‎离子，同时产生许‎多高能量的‎中性原子，在被镀基体‎上加负偏压‎。

这样在深度‎负偏压的作‎用下，离子沉积于‎基体表面形‎成薄膜。

物理气相沉‎积技术基本‎原理可分三‎个工艺步骤‎：(1)镀料的气化‎：即使镀料蒸‎发，异华或被溅‎射，也就是通过‎镀料的气化‎源。

物理气相沉淀和化学气相沉积法

液相制备纳米材料的原理、方法和形成机理液相法实在液体状态下通过化学反应制取纳米材料方法的总称，又称为湿化学法或溶液法。

现在，有各种各样的制备方法，文献中无公认一致的分类方法，相反还有些凌乱。

为清晰醒目，特点明显，便于理解。

这里将液相材料的纳米制备方法分为：沉淀法、溶胶-凝胶（sol-gel）法、水热法、化学还原法、化学热分解法、微乳胶法、声化学法、电化学法和水中放电法等9中。

本章就沉淀法、溶胶-凝胶（sol-gel）法加以讨论。

沉淀法沉淀法是在金属盐溶液中加入沉淀剂，进行化学反应，生成难容性的反应物，在溶液中沉淀下来，或将沉淀物加热干燥和煅烧，使之分解得到所需要的纳米材料的方法。

沉淀法又主要分为共沉淀（CP），分布沉淀（SP），均匀沉淀（HP）等几种。

下面对这几种沉淀法做一简要分析。

含1种或多种阳离子的溶液中加入沉淀剂后，所有离子完全沉淀的方法称共沉淀法。

（包括:单项共沉淀发和混合共沉淀法）下图给出共沉淀法的典型工艺流程。

沉淀物为单一化合物或单相固溶体时，称为单相共沉淀，亦称化合物沉淀法。

其原理为溶液中的金属离子是以具有与配比组成相等的化学计量化合物形式沉淀的，因而，当沉淀颗粒的金属元素之比就是产物化合物的金属元素之比时，沉淀物具有在原子尺度上的组成均匀性。

但是，对于由二种以上金属元素组成的化合物，当金属元素之比按倍比法则，是简单的整数比时，保证组成均匀性是可以的。

然而当要定量的加入微量成分时，保证组成均匀性常常很困难，靠化合物沉淀法来分散微量成分，达到原子尺度上的均匀性。

如果是形成固溶体的系统是有限的，固溶体沉淀物的组成与配比组成一般是不一样的，则能利用形成固溶体的情况是相当有限的。

要得到产物微粒，还必须注重溶液的组成控制和沉淀组成的管理。

为方便理解其原理以利用草酸盐进行化合物沉淀的合成为例。

反应装置如图：图利用草酸盐进行化合物沉淀的合成装置实验原理：在Ba 、Ti 的硝酸盐溶液中加入草酸沉淀剂后，形成了单相化合物BaTiO3（C2H4）2•4H2O 沉淀；BaTiO3（C2H4）•4H2O 沉淀由于煅烧，分解形成BaTiO3微粉。

tco成膜原理

tco成膜原理TCO成膜原理TCO（透明导电氧化物）薄膜是一种具有高透明度和导电性能的材料，广泛应用于太阳能电池、液晶显示器、光电器件等领域。

TCO 薄膜的制备过程中，成膜原理起着至关重要的作用。

TCO薄膜的成膜原理主要包括物理气相沉积（PVD）和化学气相沉积（CVD）两种方法。

物理气相沉积是通过将高纯度的氧化物靶材蒸发或溅射到基底表面，形成薄膜。

而化学气相沉积则是通过在气氛中加入特定的气体，使其在基底表面发生化学反应生成薄膜。

在物理气相沉积中，常用的方法包括磁控溅射和电子束蒸发。

磁控溅射是将氧化物靶材置于真空室中，通过加热或电子束轰击使其蒸发，然后通过磁场控制蒸发物质的运动方向，最终在基底表面形成薄膜。

电子束蒸发则是利用电子束的高能量使靶材蒸发，并在基底表面形成薄膜。

化学气相沉积主要包括热分解法和化学气相沉积法。

热分解法是通过将气体在高温条件下分解生成反应物，然后在基底表面发生化学反应形成薄膜。

化学气相沉积法则是通过将气体在基底表面进行化学反应生成薄膜。

无论是物理气相沉积还是化学气相沉积，TCO薄膜的成膜过程都需要控制多个参数，如沉积温度、气氛成分、沉积速率等。

这些参数的选择对薄膜的性能和质量有着重要影响。

例如，沉积温度过高可能导致薄膜结晶不完全，影响导电性能；气氛成分的变化可能改变薄膜的透明度和导电性能。

TCO薄膜的成膜过程中还需要考虑基底表面的处理。

基底表面的清洁度和平整度对薄膜的附着力和均匀性有着重要影响。

常用的基底处理方法包括超声清洗、离子打磨和表面活化处理等。

TCO薄膜的成膜原理是通过物理气相沉积或化学气相沉积的方法，在控制好各种参数的条件下，使氧化物材料在基底表面形成高透明度和导电性能的薄膜。

这些薄膜在光电器件领域具有广泛的应用前景，为相关领域的发展提供了重要的支持。

薄膜的制备方法有哪些

薄膜的制备方法有哪些薄膜的制备方法是指将材料制备成薄膜的工艺方法，主要包括物理气相沉积、化学气相沉积、溶液法、激光烧结法等多种方法。

下面将对这些方法进行详细介绍。

首先，物理气相沉积是一种常用的薄膜制备方法，其主要原理是通过物理手段将原料气体转化为固态薄膜。

常见的物理气相沉积方法包括蒸发沉积、溅射沉积和激光烧结法。

其中，蒸发沉积是通过加热原料使其蒸发，然后在基底上凝结成薄膜；溅射沉积是通过离子轰击原料使其溅射到基底上形成薄膜；激光烧结法则是利用激光束将原料烧结成薄膜。

其次，化学气相沉积是另一种常用的薄膜制备方法，其原理是通过化学反应使气态原料在基底上沉积成薄膜。

常见的化学气相沉积方法包括化学气相沉积、原子层沉积和气相沉积等。

其中，化学气相沉积是通过将气态原料与化学反应气体在基底上反应生成薄膜；原子层沉积是通过将气态原料分别按照周期性的顺序吸附在基底上形成单层原子膜，然后重复多次形成薄膜；气相沉积是通过将气态原料在基底上沉积成薄膜。

此外，溶液法也是一种常用的薄膜制备方法，其原理是将材料溶解在溶剂中，然后通过溶液的挥发或化学反应在基底上形成薄膜。

常见的溶液法包括旋涂法、喷涂法和浸渍法等。

其中，旋涂法是将溶液滴在旋转基底上，通过离心作用使溶液均匀涂布在基底上形成薄膜；喷涂法是通过将溶液喷洒在基底上，然后通过干燥使溶液挥发形成薄膜；浸渍法是将基底浸入溶液中，然后通过溶液的挥发或化学反应在基底上形成薄膜。

最后，激光烧结法是一种利用激光束将材料烧结成薄膜的方法。

其原理是通过激光束的照射使材料在基底上烧结成薄膜。

这种方法适用于高能激光烧结材料，可以制备高质量的薄膜。

综上所述，薄膜的制备方法包括物理气相沉积、化学气相沉积、溶液法和激光烧结法等多种方法。

每种方法都有其特点和适用范围，可以根据具体需求选择合适的方法进行薄膜制备。

材料概论(周达飞)(二版)第3-2章

塑料等的真空蒸镀、沉积膜等，近年用于塑料表面镀金属，还制备In2O3-SnO2系等透明导电陶瓷薄膜。
图真空沉积法机理图
机理:将需制成膜的金属元素or化合物在真空中蒸发 or升华，使之在基片表面上析出并附着的过程。
第三章材料的制备方法
（2）真空溅射法：荷能粒子（高能的离子、中性原
子等）冲击靶材，使靶材表面原子or原子团逸出。
控溅射是在溅射仪中附加了磁场，∵洛仑兹力的作用，能使V溅射，∴使溅射技术→新的高度。
• 反应溅射：通过将活性气体混合在放电气体中，可控制
膜的组成和性质，主要用于制绝缘化合物薄膜。可采用直流、高频和磁控等溅射方法。
第三章材料的制备方法
(3)离子镀法
是蒸发工艺与溅射技术的结合，1种较新的方法。
共聚单体从循环气体压缩机出口、冷却器进口之间引入反应器；引发剂加入循环管路的位置是在冷却器出口与反应器入口之间。为调节组成，循环气部分放空前需要经过单体冷凝及粉粒分离器。产品出料包括系统流化床料位测定、出料罐、吹送罐等。流化床是整个聚合过程的核心设备，包括：筒体、分布板和扩大段3部分。
溅射设备主要有以下几种：
• 二极直流溅射：最简单，很早就工业生产，但无法获
得绝缘膜。
• 高频溅射：可在较低电压下进行，能制介质膜，∴高频
溅射仪自1965年问世以来很快得到普及，数量在溅射仪中占绝对优势。
• 磁控溅射：与真空蒸镀相比，二极直流or高频溅射的V
成膜都非常小(只有~50nm/min，约为蒸镀的1/51/10)。磁
1.熔融法
通过加热使原料反应并熔融 (在加热过程和熔融状态下产生
各种化学反应)从而形成一定的组成和结构。按T高低分为：
A.高温熔融法：将矿物原料投入各种高温熔炉内，使其在高温下发生反应并熔融。如：

物理气相沉积和化学气相沉积

物理气相沉积和化学气相沉积物理气相沉积(Physical Vapor Deposition, PVD) 是一种通过物理方式将源材料转化为薄膜的技术。

在PVD 过程中，源材料通常是固体或液体，通过热或电子束等方式将其转化为气态，再沉积在被涂层表面上。

常用的PVD 技术有阴极溅射、磁控溅射和真空电镀。

化学气相沉积(Chemical Vapor Deposition, CVD) 是一种通过化学反应将源材料转化为薄膜的技术。

在CVD 过程中，源材料通常是气体，在高温和特定气氛下通过化学反应形成薄膜。

常用的CVD 技术有热化学气相沉积、等离子体化学气相沉积和电化学气相沉积。

物理气相沉积和化学气相沉积都是广泛应用于半导体、电子和化学工业中的技术。

两者都可以用来制造薄膜材料，但它们在原理和应用上有一些差异。

PVD 技术通常用于制造高纯度、高强度的金属和合金薄膜，如钛、钨、铬等，常用于制造高级工具、航空航天、医疗器械等领域。

PVD 还可以用于制造磁性薄膜、光学薄膜、耐热薄膜等。

CVD 技术通常用于制造高纯度、高热稳定性的非金属薄膜，如碳、硅、氧化物等，常用于制造半导体、液晶显示器、燃料电池等领域。

CVD 还可以用于制造生物医学材料、生物传感器等。

所以，PVD 技术适用于制造金属薄膜，而CVD 技术适用于制造非金属薄膜。

除了制备薄膜材料，物理气相沉积和化学气相沉积还有其他应用，如：•PVD 技术可以用于硬质合金和工具的涂层，提高其耐磨性和耐腐蚀性。

•PVD 技术可以用于涂覆晶体管、太阳能电池和LED 等半导体器件上的金属膜，提高其电学性能。

•CVD 技术可以用于制造纳米材料，如碳纳米管和金纳米颗粒等。

•CVD 技术可以用于涂覆硬盘驱动器、汽车零部件和智能手机等电子设备上的防静电膜。

PVD和CVD技术都具有一些共同点和不同点。

共同点：•都是用于制备薄膜材料的技术•都需要使用真空设备•都可以在实验室和工业生产环境中使用不同点：•PVD技术是通过物理方式将源材料转化为薄膜，而CVD技术是通过化学反应将源材料转化为薄膜。

论述物理气相沉积和化学气相沉积的优缺点

物理气相沉积的主要方法有，真空蒸镀、溅射镀膜、电弧等离子体镀、离子镀膜，及分子束外延等。

发展到目前，物理气相沉积技术不仅可沉积金属膜、合金膜、还可以沉积化合物、陶瓷、半导体、聚合物膜等。

如果采用直流辉光放电，称直流(Qc)溅射，射频(RF)辉光放电引起的称射频溅射。

磁控(M)辉光放电引起的称磁控溅射。

因为有多弧斑，所以也称多弧蒸发离化过程。

这样在深度负偏压的作用下，离子沉积于基体表面形成薄膜。

物理气相沉积技术基本原理可分三个工艺步骤：(1)镀料的气化：即使镀料蒸发，异华或被溅射，也就是通过镀料的气化源。

(2)镀料原子、分子或离子的迁移：由气化源供出原子、分子或离子经过碰撞后，产生多种反应。

纳米薄膜制备技术的方法和步骤详解

纳米薄膜制备技术的方法和步骤详解纳米薄膜制备技术是一种重要的材料制备方法，可用于制备具有纳米尺寸的薄膜材料。

纳米薄膜具有独特的物理和化学性质，被广泛应用于光电子学、能源存储、传感器等领域。

本文将详细介绍几种常用的纳米薄膜制备方法和相关的步骤。

1. 物理气相沉积法（PVD）物理气相沉积法是制备纳米薄膜的一种常用方法。

它利用高温或真空弧放电等方式将固体材料转化为蒸汽或离子形式，通过在衬底表面沉积形成薄膜。

该方法包括蒸发、溅射和激光烧结等技术，下面将介绍其中两种常用的物理气相沉积法。

- 蒸发法：将固体材料置于高温坩埚中，通过加热使其升华成蒸汽，然后沉积在预先清洁处理的衬底上。

蒸发法适用于制备高纯度、单晶和多晶材料的纳米薄膜。

- 溅射法：利用高能离子束轰击固体材料，使其表面物质脱离并形成蒸汽，然后沉积在衬底表面。

溅射法具有较高的原子密度和较好的原子堆积度，可用于制备复杂化合物或多元合金等纳米薄膜。

2. 化学气相沉积法（CVD）化学气相沉积法是使用气体反应来制备纳米薄膜的方法。

该方法通常在高温下进行，通过在反应气体中加入反应物质，并使其在衬底表面发生化学反应形成薄膜。

化学气相沉积法具有高产率、高纯度和较好的均匀性等优点，是制备大面积纳米薄膜的理想方法。

- 热CVD：在高温下进行反应，通过热分解或气相化学反应形成纳米薄膜。

此方法常用于制备二维材料如石墨烯等。

- 辅助CVD：加入辅助激发源如等离子体、激光或电弧等，以提供能量激活气体分子，使其发生化学反应形成纳米薄膜。

辅助CVD可以改善反应速率、增加产率和提高薄膜质量。

3. 溶液法溶液法是制备纳米薄膜的常用方法之一，适用于各种材料的制备。

具体步骤包括以下几个方面：- 溶液制备：将所需材料溶解在合适的溶剂中，形成可使溶液中纳米颗粒分散的溶液。

- 衬底处理：选择合适的衬底材料，并进行清洗和表面处理，以保证薄膜的附着和均匀性。

- 溶液沉积：将衬底浸入溶液中，控制溶液温度和浸泡时间，使纳米颗粒在衬底表面自发沉积。

mems气敏材料沉积

mems气敏材料沉积mems气敏材料是一种新型的传感器材料，具有高灵敏度、快速响应和良好的稳定性等特点。

它可以广泛应用于气体检测、环境监测、工业控制等领域。

本文将介绍mems气敏材料的沉积技术及其在传感器中的应用。

一、mems气敏材料沉积技术mems气敏材料的沉积技术主要包括物理气相沉积（PVD）、化学气相沉积（CVD）、溶液法和纳米颗粒沉积等方法。

1. 物理气相沉积（PVD）物理气相沉积是一种通过物理手段将气敏材料沉积在基底上的方法。

常用的PVD技术包括磁控溅射、电子束蒸发和激光热蒸发等。

这些方法可以在真空条件下将气敏材料以原子团簇或薄膜的形式沉积在基底上，从而形成高质量的薄膜材料。

2. 化学气相沉积（CVD）化学气相沉积是一种通过化学反应将气敏材料沉积在基底上的方法。

CVD技术可以实现对气敏材料的精确控制，具有沉积速度快、薄膜均匀性好等优点。

常用的CVD技术包括低压化学气相沉积（LPCVD）、热气相沉积（HPCVD）和等离子体增强化学气相沉积（PECVD）等。

3. 溶液法溶液法是一种将溶液中的气敏材料通过沉淀或溶胶-凝胶方法沉积在基底上的技术。

溶液法可以实现大面积、低成本的材料制备，适用于柔性基底和复杂结构的制备。

常用的溶液法包括浸渍法、旋涂法和喷涂法等。

4. 纳米颗粒沉积纳米颗粒沉积是一种将纳米颗粒作为气敏材料沉积在基底上的方法。

这种方法可以通过控制纳米颗粒的大小和形状来调控材料的性能。

纳米颗粒沉积可以通过溶胶-凝胶法、电化学沉积和自组装法等实现。

二、mems气敏材料的应用mems气敏材料在传感器领域有着广泛的应用。

以下是几个典型的应用案例。

1. 气体检测mems气敏材料可以用于气体检测传感器的制备。

通过选择适当的气敏材料和沉积技术，可以实现对特定气体的高灵敏度检测。

例如，采用金属氧化物纳米颗粒作为气敏材料，可以实现对甲醛、氨气等有害气体的检测。

2. 环境监测mems气敏材料可以用于环境监测传感器的制备。
