《电工电子技术基础》期末考试试卷答案
《电工电子技术》期末试卷及答案
《电工电子技术》期末考试卷专业年级姓名一、单项选择题(每题4分，共40分)1.任何一个有源二端线性网络的戴维南等效电路是( )A.一个理想电流源和一个电阻的并联电路B.一个理想电流源和一个理想电压源的并联电路C.一个理想电压源和一个理想电流源的串联电路D.一个理想电压源和一个电阻的串联电路2.图示电路中，所有输出功率的元件( )A.仅有恒压源B.仅有恒流源C.有恒压源和恒流源D.不能确定3.某电路元件中，按关联方向电流)i︒-=A，两端电压t9010t2314sin(2202u=V，则此314sin元件的无功功率Q为( )A.-4400WB.-2200varC.2200varD.4400W4.在负载为三角形连接的对称三相电路中，各线电流与相电流的关系是( )A.大小、相位都相等B.大小相等、线电流超前相应的相电流︒90C.线电流大小为相电流大小的3倍、线电流超前相应的相电流︒30D.线电流大小为相电流大小的3倍、线电流滞后相应的相电流︒305.在电路中用来对电气设备进行短路保护的电器是( )A.交流接触器B.热继电器C.中间继电器D.熔断器6.制造普通变压器铁心的磁性材料是( )A.碳钢B.硅钢片C.铝镍钴合金D.硬磁铁氧体7.通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为( )A.0.5A或2AB.1A或5AC.2A或10AD.3A或15A8.一台三相异步电动机的磁极对数p=2，电源频率为50Hz，电动机转速n=1440r/min，其转差率s为( )A.1%B.2%C.3%D.4%9.在共射极放大电路中，当其他参数不变只有负载电阻R L增大时，电压放大倍数将( )A.减少B.增大C.保持不变D.大小不变，符号改变10.在单管固定偏置共射极放大电路中，若测得三极管的静态管压降U CE近似等于电源电压U CC时，则该管工作状态为( )A.饱和B.截止C.放大D.不能确定二、图示对称三相电路中，R AB=R BC=R CA=100Ω，电源线电压为380V，求：(1)电压表和电流表的读数是多少?(2)三相负载消耗的功率P是多少?（20分）三、在R 、L 串联电路中，外加电压tV 314sin 2220u =，按关联方向电流i=A )45t 314sin(222︒-，求此电路的阻抗|Z|、电阻R 及电感L 。
电子电工基础期末考试题及答案
电子电工基础期末考试题及答案一、选择题1. 以下哪个元件是用来在电路中控制电流的：A. 电阻器B. 电容器C. 开关D. 变压器答案：C. 开关2. 电阻器的单位是：A. 安培B. 瓦特C. 奥姆D. 伏特答案：C. 奥姆3. 以下哪个元件用来将交流电转换为直流电：A. 二极管B. 电容器C. 可变电阻D. 电感器答案：A. 二极管4. 电压是指电流通过导体时产生的：A. 阻力B. 功率C. 磁场D. 电势差答案：D. 电势差5. 以下哪个元件可以放大电流或电压信号：A. 电容器B. 变压器C. 电感器D. 晶体管答案：D. 晶体管二、填空题1. 电流的单位是______。
答案：安培2. 交流电的频率通常为______赫兹。
答案：50或603. 二极管有______极和______极。
答案：正极，负极4. 电容器的单位是______。
答案：法拉5. 噪声是指电路中的______。
答案：干扰三、简答题1. 请简述电阻器的作用及应用场景。
答：电阻器用来限制电流流动，通过产生电阻来降低电流强度。
电阻器可以用于调节电路中的电流或阻尼电路中的振动。
此外，电阻器还常用于电源电路、电子装置的分压和限流等场景。
2. 什么是短路? 为什么要避免短路？答：短路是指电路中出现了直接连接的低电阻路径，导致电流绕过了原本的电路路径。
短路会导致电流过大，造成电路和设备的损坏，甚至引起火灾等危险情况。
因此，我们要避免短路的发生，保证电路的正常运行和电子设备的安全。
3. 请简要解释直流电和交流电的区别。
答：直流电是电流方向恒定的电流，通常由电池或直流电源提供。
交流电是电流方向周期性变化的电流，通常由交流电源提供。
直流电的电压和电流值都保持恒定，而交流电的电压和电流值会随着时间的推移而变化。
直流电通常用于需要稳定电流的电子设备，而交流电则广泛应用于家庭和工业电力系统等场景。
四、计算题1. 一个电容器的电压为10伏特，电容值为20微法，求该电容器存储的电荷量。
电工基础期末试题及答案
电工基础期末试题及答案一、单项选择题（每题2分，共20分）1. 电路中电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 电阻的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：A3. 电容器的单位是：A. 法拉B. 欧姆C. 安培D. 伏特答案：A4. 电路中电压的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：A5. 电路中功率的单位是：A. 瓦特B. 伏特C. 安培D. 欧姆答案：A6. 电路中电流通过电阻时，电阻两端的电压与电流的关系遵循：A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A7. 在串联电路中，总电阻等于：A. 各电阻之和B. 各电阻之积C. 各电阻倒数之和D. 各电阻倒数之积答案：A8. 在并联电路中，总电阻与各电阻的关系是：A. 总电阻等于各电阻之和B. 总电阻等于各电阻之积C. 总电阻小于任何一个电阻D. 总电阻大于任何一个电阻答案：C9. 交流电的有效值是指：A. 最大值B. 平均值C. 瞬时值D. 有效值答案：D10. 三相电路中，星形连接的线电压与相电压的关系是：A. 相电压等于线电压B. 线电压等于相电压的√3倍C. 相电压等于线电压的√3倍D. 线电压等于相电压答案：B二、多项选择题（每题3分，共15分）1. 以下哪些是电路的基本组成部分：A. 电源B. 负载C. 开关D. 导线答案：A, B, C, D2. 电路中常用的基本定律包括：A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A, B, C3. 以下哪些是电路中常见的电源：A. 干电池B. 交流发电机C. 太阳能电池D. 超级电容器答案：A, B, C4. 以下哪些是电路中常见的负载：A. 电阻B. 电感C. 电容D. 二极管答案：A, B, C, D5. 以下哪些是电路中常见的开关：A. 空气开关B. 继电器C. 晶体管D. 保险丝答案：A, B, C三、填空题（每空1分，共20分）1. 电路中电流的国际单位是________。

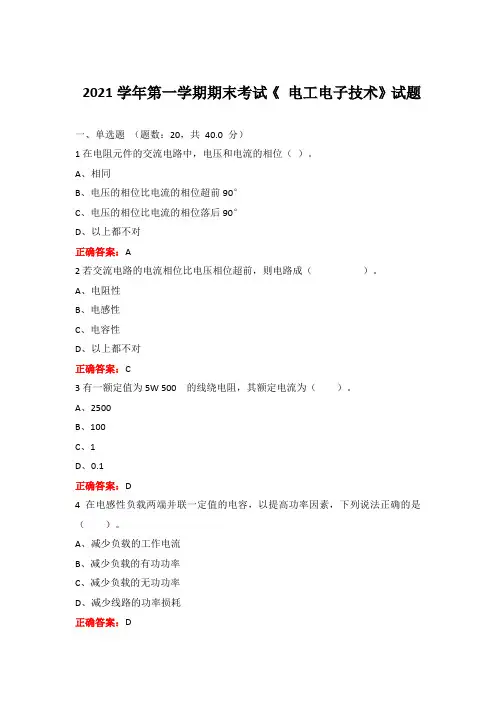

山东开放大学《电工电子技术》期末考试复习题及参考答案
2021学年第一学期期末考试《电工电子技术》试题一、单选题（题数：20，共40.0 分）1在电阻元件的交流电路中，电压和电流的相位（）。
A、相同B、电压的相位比电流的相位超前90°C、电压的相位比电流的相位落后90°D、以上都不对正确答案：A2若交流电路的电流相位比电压相位超前，则电路成（）。
A、电阻性B、电感性C、电容性D、以上都不对正确答案：C3有一额定值为5W 500 的线绕电阻，其额定电流为（）。
A、2500B、100C、1D、0.1正确答案：D4在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（）。
A、减少负载的工作电流B、减少负载的有功功率C、减少负载的无功功率D、减少线路的功率损耗正确答案：D5当三相交流发电机的三个绕组连接成星形时，若线电压QQ图片20190514170925.png，则相电压（）。
A、QQ图片20190514170953.pngB、QQ图片20190514171019.pngC、QQ图片20190514171046.pngD、QQ图片20190514171108.png正确答案：D6反相比例运算放大器的输出与输入的关系是（）。
A、Rf/R1B、-Rf/R1C、(1+Rf/R1)D、-(1+Rf/R1)正确答案：B7稳压二极管的动态电阻是指（）。
A、稳定电压与相应电流之比B、稳压管端电压变化量与相应电流变化量的比值C、稳压管正向压降与相应正向电流的比值D、以上都不对正确答案：B8交流铁心线圈，当线圈匝数N增加一倍，则磁通F将( ) 。
A、增大B、减小C、不变D、以上都不正确正确答案：A9某一负载消耗的有功功率为300W，消耗的无功功率为400W，则该负载的视在功率为（）。
A、700WB、100WD、以上都不对正确答案：C10理想二极管的正向电阻为（）。
A、零B、约几千欧C、无穷大D、以上都不对正确答案：C11动态电阻是表示稳压二极管性能的一个重要参数，它的大小与稳压性能的关系是（）。
电工电子技术期末考试试题库(附答案)
一、填空题一、电路如图1所示，U= 伏。
答案：5V二、电路如图2所示，当开关K 打开时，V A = V ，V B = V ，U AB = V ； 当开关K 闭合时，V A = V ，V B = V ，U AB = V 。
答案：当开关K 打开时，V A = 10 V ，V B = 0 V ，U AB = 10 V ； 当开关K 闭合时，V A = 10 V ，V B = 4 V ，U AB = 6 V 。
3、电路图3的电流I= 安，U A = 伏，U B = 伏；U C = 伏，U BC = 伏。
答案：I= 安，U A = 5 伏，U B = 2 伏；U C = 0 伏，U BC = 2 伏。
4、如图4所示电路，那么B 、C 间的等效电阻R BC = ，A 、C 间的等效电R AC = 假设在A 、C 间加10V 的电压时，那么图中电流I= A 。
答案：R BC = 4Ω，R AC = 10Ω，I= 1 A 。
五、如图5为一实际的电压源，假设将它转换为电流源，那么电流源的I S = A ，R 0= Ω。
答案：I S = 10 A ，R 0= Ω。
六、如图6所示图中，假设U=10V ，I=2A ，那么元件A 的功率P A = W ，此元件是 （吸收或输出）功率；元件B 的功率P B = W ，此元件是 （吸收或输出）功率。
答案：P A = 20 W ，此元件是 吸收 （吸收或输出）功率；元件B 的功率P B = -20 W ，此元件是 输出 （吸收或输出）功率。
7、如图7所示的电路中，已知I 1=0.01A ，I 2=0.3A ，那么I 3= A 答案：I 3= A 。
八、把一只110V 、9W 的指示灯接在380V 的电源上，应串联 欧的电阻，串接电阻的功率为 W 。
答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W 。
九、有只额定值别离为40Ω、10W 的电阻，其额定电流为 A ，额定电压为 V 。
《 电工电子技术基础 》 (2)选择题 客观题 期末试卷 试题和答案
2017-2018学年度第二学期期末考试 17级《电工电子技术基础》（机考）试卷2017-2018学年度第二学期期末考试17级《电工电子技术基础》试卷本卷适用班级：17汽修32班班级：姓名：学号：您的姓名： [填空题] *_________________________________班级 [填空题]_________________________________学号 [填空题]_________________________________判断题1. 交流电的周期越长，说明交流电变化得越快。
[判断题] *对错(正确答案)2. 在纯电感正弦交流电路中，电压有效值不变，增加电源频率时，电路中电流将增大。
[判断题] *对错(正确答案)3. 在RL串联正弦交流电路中，有Z=R+XL。
[判断题] *对错(正确答案)4. 交流电路的阻抗随电源频率的升高而增大，随频率的下降而减小。
[判断题] *对(正确答案)错5. 已知某电路上电压u=311sin(314t-45°)，电流i=14.14sin(314t+15°)，此电路属容性电路。
[判断题] *对错(正确答案)6. 无功功率是无用的功率。
[判断题] *对错(正确答案)7. 当负载作星形连接时，必须有中线。
[判断题] *对(正确答案)错8. 当三相负载愈接近对称时，中线电流就愈小。
[判断题] *对(正确答案)错9. 三相负载的相电流是指电源相线上的电流。
[判断题] *对错(正确答案)10. 三相不对称负载星形连接时，为了使各相电压保持对称，必须采用三相四线制供电。
[判断题] *对(正确答案)错11. 三相对称负载星形连接时可以采用三相三线制供电。
[判断题] *对(正确答案)错12. 负载作三角形连接时，线电流是相电流的倍。
[判断题] *对(正确答案)错13. 一个三相四线制供电电路中，若相电压为220V，则电路线电压为311V。
电工电子期末考试卷 试题及答案
《电工与电子技术》期末考试试题班级姓名学号成绩一、填空题：1.电路主要由电源负载控制和保护装置连接导线、、、四个基础部分组成。
2。
直流电路中形成电流的必要条件是有.电压存在，而且电路需要闭合。
3。
导体对电流的叫电阻,电阻大，说明导体导电能力；电阻小，说明导体导电能力。
4。
有两根同种材料的电阻丝,长度之比是2：3，横截面之比是3：4,则它们的电阻之比是。
5.正弦交流电路是指电路中的电压、电流均随时间按规律变化的电路.6.角频率是指交流电在时间内变化的角度。
7。
正弦交流电的三个基本要素是、和。
8.供电质量包括、和三个方面。
9。
三相交流异步电动机有和构成.10.直流电动机的转子由、和等组成。
11。
时间继电器按延时方式可分为和两种.12。
根据反馈信号采样方式的不同,反馈可分为和 .13.场效应管有场效应管和场效应管两大类，每类又有沟道和P沟道的区分。
二、选择题:1.实际电压源在供电时,它的端电压（）它的电动势。
A、高于B、低于C、等于2。
两个同频率正弦交流电的相位差等于180°，则它们相位的关系是( ）。
A、同相B、反相C、相等3。
正弦交流电的最大值等于有效值的( ）。
A、倍B、二倍C、1/2倍4。
白炽灯的额定工作电压为220V，它允许承受的最大电压是（)。
A、220VB、311VC、380V5.在RLC串联的正弦交流电路中，电路的性质决定于（)。
A、电路外施电压大小B、电路连接形式C、电路各元件的参数及电源频率D、无法确定6。
交流电路的功率因数等于（）。
A、有功功率与无功功率之比B、有功功率与视在功率之比C、无功功率与视在功率之比D、电路中电压与电流的相位差7。
稳压管的稳压是其工作在( )。
A、正向导通B、反向截止C、反向击穿8。
晶体管的电流放大系数β是指（）。
A、工作在饱和区时的电流放大系数B、工作在放大区时的电流放大系数C、工作在截止区时的电流放大系数9.在下列三种基本放大电路组态中，电压放大倍数小于1的是（）组态。
电工电子期末试卷(含答案)
电工电子期末试卷一、填空题（每空1分，共28分）1、磁性材料磁化所产生的磁场不会随外磁场的增强而无限增强，这种现象称为。
2、所谓磁滞，就是在外磁场H值作正、负变化的反复磁化过程中，磁性材料中的变化总是落后于的变化。
3、交流铁心线圈的功率损耗分为和，其中铁损耗分为和两部分。
4、变压器具有变换、、的作用，为变压器，K<1为变压器。
5、三相异步电动机是由、两部分组成。
6、单相异步电动机有、两种起动方法。
7、低压电器是指在的交流电路或在的直流电路中工作的电器。
8、三相异步电动机的降压起动有、、9、异步电动机常用的电气制动方法有和。
10、通过人体的电流和持续时间的乘积为时是一个危险极限，一般情下，规定为安全电压，在特别潮湿的环境中，为安全电压。
11、指示仪表按驱动原理分为—————————、—————————、—————————三种。
二、选择题（每题2分,共14分）1、三相异步电动机旋转磁场的旋转方向是由三相电源的（）决定。
A.相序；B.相位；C.频率；2、旋转磁场的转速与（）。
A.频率和磁极对数成正比；B.频率成反比，与磁极数成正比；C.频率成正比，与磁极数成反比。
3、铁心是变压器的磁路部分，为了（），铁心采用表面涂有绝缘漆或氧化膜的硅钢片叠装而成。
A.增加磁阻减少磁通；B.减小磁阻增加磁通；C.减小涡流和磁滞损耗；4、下列公式（）是机械特性方程A n=f(s)B T=f(s)C n=f(T)5、下列不属于继电器的是（）A热继电器 B低压断路器 C中间继电器6、下列具有短路保护的器件是（）A按扭 B时间继电器 C熔断器7、下列具有过载保护的元器件是（）A低压断路器 B交流接触器 C热继电器三、判断题（每题2分,共12分）（）⒈变压器可以改变各种电源的电压。
（）⒉当变压器的变比K>1时为降压变压器。
（）⒊只要改变旋转磁场的旋转方向，就可以控制三相异步电动机的转向。
（ ）4.热继电器具有过载保护和短路保护的的作用。
电工电子技术试题库考试试卷期末考试试卷及答案详解
电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。
二极管属于半导体器件，不属于基本电路元件。
2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。
电压、电阻和电容在串联电路中不一定相等。
3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。
4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。
频率放大器不属于放大器的分类。
5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。
二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。
答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。
7. 电路元件按照其在电路中的作用可分为______元件和______元件。
答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。
8. 放大器的输入信号与输出信号的相位关系称为______。
答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。
9. 模拟信号经过采样和量化后，变为______信号。
答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。
三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。
电工电子技术期末考试试题库(附答案)
54、发光二极管可以直接将电能转换为能。当发光二极管加电压时发光。极三个电极，结结两个PN结构成。
答案：发射极、基极、集电极；发射结、集电结。
56、要使三极管具有电流放大作用，发射结必须加电压，集电结必须加电压。
答案：用定植电压（电动势）与电阻串联的组合模型来等效。
16、如图11所示电路中，已知I1=1A，I2=3A，U1=1V，U2=-3V，U3=8V，U5=7V，则I3=A，U4=V，U6=V。
答案：I3=2A，U4=-4V，U6=-3V。
12、电路及已知如图12所示，则UAB=V。
答案：UAB=8V。
13、电路及已知如图13所示，则电流源两端的电压U=V。
答案：U=20V。
14、有R1和R2两个电阻串联，已知R1=2R2，R1消耗功率为8W，则R2消耗的功率为W。
答案：R2消耗的功率为4W。
15、电路及已知如图14所示，电路中的电流I=A，电压U=V。
答案：电流I=1A，电压U=20V。
16、在指定的电压u、电流i参考方向下，写出图15所示各元件u和I的约束方程。
答案：I=0.001安，UA=5伏，UB=2伏；UC=0伏，UBC=2伏。
4、如图4所示电路，则B、C间的等效电阻RBC=，A、C间的等效电RAC=
若在A、C间加10V的电压时，则图中电流I=A。
答案：RBC=4Ω，RAC=10Ω，I=1A。
5、如图5为一实际的电压源，若将它转换为电流源，则电流源的IS=A，R0=Ω。
答案：I3=4A，I4=0.5A，则I6=3.5A。
11、电路图如图9所示，则电路中的电流I=mA,Uab=V,Ubc=V,Va=V.
电工电子技术基础考试试卷 答案
《电工电子技术基础》一、填空题：（每题3分，共12题，合计 33 分）1、用国家统一规定的图形符号画成的电路模型图称为 电路图 ，它只反映电路中电气方面相互联系的实际情况，便于对电路进行 分析 和 计算 。
2、在实际电路中，负载电阻往往不只一个，而且需要按照一定的连接方式把它们连接起来，最基本的连接方式是 串联 、 并联 、 混联 。
3、在直流电路的分析、计算中，基尔霍夫电流第一定律又称 节点电流 定律，它的数学表达式为 。
假若注入节点A 的电流为5A 和－6A ，则流出节点的电流 I 出 = -1 A 。
4、电路中常用的四个主要的物理量分别是 电压 、 电流 、 电位 、 电动势 。
它们的代表符号分别是 I 、 U 、 V 和 E ；5、在实际应用中，按电路结构的不同分为 简单 电路和 复杂 电路。
凡是能运用电阻串联或电阻并联的特点进行简化，然后运用 殴 姆 定 律 求解的电路为 简单电路；否则，就是复杂电路。
6、描述磁场的四个主要物理量是： 磁通 、 磁感应强度 、 磁导率 和 磁场强度 ；它们的代表符号分别是 Φ 、 Ｂ 、 Ｕ 和 Η ；7、电磁力F 的大小与导体中 电流I 的大小成正比，与导体在磁场中的有效 长度L 及导体所在位置的磁感应强度B 成正比，即表达式为： F = BIL ,其单位为： 牛顿 。
8、凡大小和方向随时间做周期性变化的电流、电压和电动势交流电压 、 交流电流 和 交流电动势 ，统称交流电。
而随时间按正弦规律变化的交流电称为 正弦交流电 。
9、 有效值（或最大值） 、 频率（或周期、角频率） 和 初相位 是表征正弦交流电的三个重要物理量，通常把它们称为正弦交流电的三要素。
10、已知一正弦交流电压为u =2202sin(314t+45°)V ，该电压最大值为220，角频率为 314 rad/s,初相位为 45° 、频率是 50 Hz 周期是 0.02 s 。
《电工电子技术基础》期末考试试卷及答案
《电工电子技术基础》期末考试试卷及答案(闭卷)9、基本门电路有与门、或门和非门。
10、能够实现“有0出1，全1出0”逻辑关系的门电路是与非门。
11、能够实现“有1出0，全0出1”逻辑关系的门电路是或非门。
12、能够实现“相异出1，相同出0”逻辑关系的门电路是异或门。
13、在交流电中，电流、电压随时间按正弦规律变化的，称为正弦交流电。
正弦交流电的三要素是指最大值、角频率、初相位。
14、工频电流的频率f= 50 Hz。
15、设u=311sin314t V，则此电压的最大值为311V ，频率为50HZ ，初相位为0 。
16、在如图所示的电路，已知I1 = 1A，I2 = 3A ，I5 =4.5A，则I3 = 4 A，I4 = 0.5 A，则I6 = 3.5 A。
17三个电极，发射结1819较为复杂，可分为放大区外，还有截止区和饱和区。
20、二极管具有单相导电性特性。
二、单项选择题（每小题2分，共10分）1、如图所示电路中，电压表的内阻Rv 为20KΩ，则电压表的指示为（B ）。
20K Ω20K ΩA ．5V 2、在三相交流电路中，当负载为对称且三角型连接时，线电流与相电流的相位关系是（D ）。
A. 线电压超前相电压300B. 线电压滞后相电压300C. 线电流超前相电流300D. 线电流滞后相电流300 3、叠加定理可以用在线性电路中不能叠加的是（C ）。
A 、电压B 、电流C 、功率D 、电动势4、如图所示电路中，若电阻从2Ω变到10Ω，则电流i （C ）。
R i sA.变大B. 变小C.不变D.不确定5、如图所示电路，电路的电流I=（A ）。
3Ω6Ω3ΩI C.1A三、判断题（每小题2分，共10分）1、逻辑变量的取值，1比0大。
（×）2、无功功率就是没有用的功率。
（×）3、二进制数的进位关系是逢二进一，所以1+1=10。
（√）i+15V—。
《电工电子技术基础》 试卷A及参考答案
华中师范大学成人专科 学年第二学期《电工电子技术基础》试卷（A 卷）考试时间：90分钟 闭卷 任课老师：班级： 学号： 姓名： 成绩：一、填空：(每空2分，共40分)1、基尔霍夫电流定律：I= A 。
；2、欧姆定律：买了一个日光灯,功率P=40W ，电压220V ，I=A . 因为它的功率因数只有0.5，应该在它的两端并联 可以其提高功率因数。
3、电路如图，其戴维南等效电路的参数：U AB = V ；R AB = Ω；4、单相交流电路：已知：060)u t V =+；则有效值U= V ；频率是 HZ 。
5、对称三相四线制电路中，相电压是220V ，线电压为： V ；6、三相交流异步电动机的转差率S= 。
7、三相交流异步电动机定子旋转磁场的转速是：8、三极管的放大条件是：9、判断R F 的反馈类型： 。
10、组合电路如图，输出F= 。
11、三端集成稳压器W7809能够输出 V 电压。
12、三相四线制电路中，则中线的作用为 。
13、能实现F=0 的逻辑门是 。
14、可以实现Q Q n =+1的电路是： 。
15、安全电压是： V 。
16、热继电器的热元件应该连接到 。
17、变压器铁心有： 两种损耗 。
二、简答题：（每题4分，共20分）1、交流电路的有功功率、无功功率及视在功率的表达式？其中cos ϕ被称为什么？ 答：2、三相异步电动机的调速方法有哪些？答：3、画出接触器的线圈符号及触头的符号。
答：4、单相桥式整流电路，已知变压器副边电压U 2 =20V ，则输出平均电压U O =？若一个二极管开路，则输出平均电压U O =？答：5、变压器有几个功能？写出表达式。
答：三、分析计算题：（共40分）1、用叠加原理计算电压U=？（图中电阻单位均为Ω）（6分）答：2、在图中已知314sin(ti)==,V+2010290i)tV+31410sin(102求：i（4分）答：3、已知主从型JK触发器的J，K波形，设初态为“0”，下降沿触发，画出Q的波形。
电工电子技术期末考试试卷及答案
《电工电子技术基础》期末考试试卷(闭卷)的首端引出的三根导线叫做___相__线。
4、(1011)2=(11)10。
5、电容和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容是_储能____元件，电阻是__耗能____元件。
6、为了反映功率利用率把有功功率和视在功率的比值叫功率因数。
7、正弦交流电的三要素是振幅、频率和初相。
8、实际电压源总有内阻，因此实际电压源可以用电动势与电阻串联的组合模型来等效。
9、基本门电路有与门、或门和非门。
10、能够实现“有0出1，全1出0”逻辑关系的门电路是与非门。
11、能够实现“有1出0，全0出1”逻辑关系的门电路是或非门。
12、能够实现“相异出1，相同出0”逻辑关系的门电路是异或门。
13、在交流电中，电流、电压随时间按正弦规律变化的，称为正弦交流电。
正弦交流电的三要素是指最大值、角频率、初相位。
14、工频电流的频率f=50Hz。
15、设u=311sin314tV，则此电压的最大值为311V，频率为50HZ，初相位为0。
16、在如图所示的电路，已知I1=1A，I2=3A，I5=4.5A，则I3=4A，I4=0.5A，则I6=3.5A。
17、半导体三极管是由发射极、基极、集电极三个电极，发射结、集电结两个PN结构成。
1819、但其输出特性较为复杂，可分为放大区外，还有截止区和饱和区。
20、二极管具有单相导电性特性。
二、单项选择题（每小题2分，共10分）1、如图所示电路中，电压表的内阻Rv为20KΩ，则电压表的指示为（B）。
20KΩ20KΩ+30V-A．5VB.10VC.15VD.30V2、在三相交流电路中，当负载为对称且三角型连接时，线电流与相电流的相位关系是（D）。
A.线电压超前相电压300B.线电压滞后相电压300C.线电流超前相电流300D.线电流滞后相电流3003、叠加定理可以用在线性电路中不能叠加的是（C ）。
A 、电压B 、电流C 、功率D 、电动势4、如图所示电路中，若电阻从2Ω变到10Ω，则电流i （C ）。
电工电子技术期末考试试题及答案
电工电子技术期末考试试题及答案专业班级____________ 考生姓名：____________ 学号_______一．选择（20分、2分/题）1．变压器降压使用时，能输出较大的_________。
A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的_________决定。
A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于_________。
A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选_________。
A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（）。
A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真7．稳压管的动态电阻（）稳压性能越好。
A、越大B、越小C、较合适D、不一定8．运算放大器电路如图所示，该电路中反馈类型为( )。
(A) 串联电压负反馈(B) 串联电流负反馈(C) 并联电压负反馈(D) 并联电流负反馈9．单稳态触发器的输出状态有（）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态10．一个8选1多路选择器，输入地址有。
A、2位B、3位C、4位D、8位二、计算题（70分）1．已知图5所示电路中U S1=24V，U S2＝6V，R1=12Ω，R2＝6Ω,R3=2Ω，试用戴维宁定理求流过电阻R3中的电流I 3。
(10分) aI3b2．如图所示R－L串联电路，R=280Ω，R L=20Ω,L=1.65H，电源电压U=220V，电源频率为50H Z。
(10分)求：（1）阻抗Z L及Z；（2）电路电流I（3）电压U R和U L。
3、图示电路原已稳定，t = 0 时将开关S 闭合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大学课程《电工电子技术基础》试卷班级： 姓名： 得分：一、填空题：（每题3分，共12题，合计 33 分）1、用国家统一规定的图形符号画成的电路模型图称为 电路图 ，它只反映电路中电气方面相互联系的实际情况，便于对电路进行 分析 和 计算 。
2、在实际电路中，负载电阻往往不只一个，而且需要按照一定的连接方式把它们连接起来，最基本的连接方式是 串联 、 并联 、 混联 。
3、在直流电路的分析、计算中，基尔霍夫电流第一定律又称 节点电流 定律，它的数学表达式为 。
假若注入节点A 的电流为5A 和－6A ，则流出节点的电流 I 出 = -1 A 。
4、电路中常用的四个主要的物理量分别是 电压 、 电流 、 电位 、 电动势 。
它们的代表符号分别是 I 、 U 、 V 和 E ；5、在实际应用中，按电路结构的不同分为 简单 电路和 复杂 电路。
凡是能运用电阻串联或电阻并联的特点进行简化，然后运用 殴 姆 定 律 求解的电路为 简单电路；否则，就是复杂电路。
6、描述磁场的四个主要物理量是： 磁通 、 磁感应强度 、 磁导率 和 磁场强度 ；它们的代表符号分别是 Φ 、 Ｂ 、 Ｕ 和 Η ；7、电磁力F 的大小与导体中 电流I 的大小成正比，与导体在磁场中的有效 长度L 及导体所在位置的磁感应强度B 成正比，即表达式为： F = BIL ,其单位为： 牛顿 。
8、凡大小和方向随时间做周期性变化的电流、电压和电动势交流电压 、 交流电流 和 交流电动势 ，统称交流电。
而随时间按正弦规律变化的交流电称为 正弦交流电 。
9、 有效值（或最大值） 、 频率（或周期、角频率） 和 初相位 是表征正弦交流电的三个重要物理量，通常把它们称为正弦交流电的三要素。
10、已知一正弦交流电压为u =2202sin(314t+45°)V ，该电压最大值为 2202 V ，角频率为 314 rad/s,初相位为 45° 、频率是 50 Hz 周期是 0.02 s 。
11、我国生产和生活所用交流电（即市电）电压为 220 V 。
其有效值为 220 V,最大值为 311.8 V ，工作频率f ＝__50 __Hz ，周期为T ＝___0.02___s ，其角速度ω＝__314___rad/s ，在1秒钟内电流的方向变化是__50___次。
二、判断下列说法的正确与错误：正确的打（√），错误的打（×），每小题1分，共 20 分1、电路处于开路状态时，电路中既没有电流，也没有电压。
（ × ）2、理想的电压源和理想的电流源是不能进行等效变换。
（ √ ）3、对于一个电源来说，在外部不接负载时，电源两端的电压大小等于电源电动势的大小，且方向相同。
（× ）4、在复杂电路中，各支路中元器件是串联的，流过它们的电流是相等的。
（ × ） ∑∑=出入II5、用一个恒定的电动势E 与内阻r 串联表示的电源称为电压源。
（ √ ）6、理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（ × ）7、将一根条形磁铁截去一段仍为条形磁铁,它仍然具有两个磁极. ( √ )8、磁场强度的大小只与电流的大小及导线的形状有关，与磁场媒介质的磁导率无关（√ ）9、通电导线在磁场中某处受到的力为零，则该处的磁感应强度一定为零。
（× ）10、两根靠得很近的平行直导线，若通以相同方向的电流，则它们互相排斥。
（× ）11、通电直导线在磁场中运动一定会产生感应电动势。
（ × ）12、在均匀磁场中，磁感应强度与垂直于它的截面积的乘积，叫做该截面的磁通量（√ ）13、电容量是衡量电容器储存电荷大小本领的物理量，根据电容器的容量定义式C=Q/U ，可以说明平行板电容器的电容量大小与电量成正比，与电压成反比。
（ × ）14、有两个电容器，一个电容量较大，一个电容量较小，若它们分别加上相等的端电压，则电容量较小的电容器所带的电荷量较少。
（ √ ）15、几个电容器串联后接在直流电源上，那么各个电容器所带的电容量均相等。
（ × ）16、电容器的充、放电过程就是电容器储存电荷和释放电荷的过程。
（ √ ）17、耐压为220V 的电容器不可以接到工频220V 交流电上。
（√ ）18、在纯电感正弦交流电路中，电压有效值不变，增加电源频率时，电路中电流将增大。
（× ）19、交流电路的阻抗随电源频率的升高而增大，随频率的下降而减小。
（× ）20、交流电压V 314sin 22201t u =超前交流电压V )45628sin(3112︒-=t u 为45°。
（ × ）三、选择题：（每小题2分，共 26 分）1、有一根阻值为1Ω的电阻丝，将它均匀拉长为原来的3倍，拉长后的电阻丝的阻值为（D ）A 、1ΩB 、3ΩC 、6ΩD 、9Ω2、试计算长度为100m ，横截面积为2.5mm 2的铝导线在常温20℃时(备注：20℃时，铝的电 电阻率ρ=1.7×10-8 Ω.m)的电阻值是多少（ B ）。
A 、1Ω；B 、1.16Ω；C 、2.5Ω；D 、25Ω。
4、1度电可供“220V ，100W ”的灯泡正常发光的时间是 （ B ）。
A 、2.2h ；B 、10h ；C 、12hD 、225、已知流经某导体横截面积的电流为1500mA ，问在多少时间内通过导体横截面积的电量为60库仑 （ A ）。
A 、0.25s ；B 、0.025s ；C 、40s ；D 、90s 。
6、两个色环电阻标注分别为黄、紫、红、金和蓝、灰、黄、金的电阻器，这两电阻器的标称值分别是（ C ）。
A 、4.7Ω、6.8Ω；B 、47Ω、68Ω；C 、4.7k Ω、680k Ω；D 、4700Ω、68k Ω。
7、已知)90314sin(101︒+=t i A ，︒+=30628sin(102t i ）A ，则（ C ）。
A 、i 1 超前i 2 60°B 、i 1 滞后i 2 60°C 、相位差无法判断D 、同相位8、已知一正弦交流电压为u = 10sin （314t －30°）V ，测得电阻上所消耗的功率为20W ，则这个电阻阻值是（ A ）。
A 、5Ω；B 、10Ω；C 、40Ω；D 、70.7Ω。
9、两正弦交流电压分别为u 1 = 220sin （314t + 60°）V 、u 2 = 110sin （314t －45°）V ，试求两者间的相位差（ D ）。
A 、30°；B 、45°；C 、60°；D 、105°。
10、下面单位换算错误是（ D ）。
A 、1 KA = 103 A = 106 mA = 109 uA ； C 、1 M Ω = 103 K Ω = 106 Ω ；B 、1 KV = 103 V = 106 mV = 109 uV ； D 、1 F = 103 uF = 106 pF11、如图所示，分别标出了一根垂直放置在磁场中的通电直导线的电流I 、磁感应强度B 和所受电磁力F 的方向，其中图示正确的是（ D ）。
12、如图所示，B ⊥S ，B ＝50T ，S ＝24cm 2，则通过该平面的磁通是（ A ）。
A 、0.12WbB 、0.58WbC 、0.012MxD 、0.05Mx 第(12)题13、如图所示，磁极中间通电直导体的受力情况为（ A ）。
A 、向上受力B 、向下受力C ．向左受力D ．向右受力四． 简答题 （ 第1小题2分、第2小题3分，合计共 6 分 ）1、正弦交流电的表示方法有哪三种？正确写出正弦交流电动势、电压和电流的瞬时值表达式答：一、正弦交流电三种方法分别是：1）解析法；2）波形图表示法；3）相量图表示法。
二、正弦交流电动势、电压和电流的瞬时值表达式分别为：2、简答纯电容元件在交流电路中电压与电流的相位关系及电压与电流之间相位差？并判断下列表达式中哪些是错误的。
C Uc I Cu i C U I X U i C ωωω====）（；）（；）（；）（4 3 2 1。
答：1）在纯电容电路中，电流与电压是同频率的正弦量，电流超前电压90°，或者说电压滞后电流90°，电压与电流之间的相位差为90°。
2）上述表达式中（1）、（2）、（3）均是错误的。
五、计算题 （ 合计共 15 分 ）1、把一根电流强度为12A ，长为0.8m 的直导线放在匀张磁场中，若导线和磁力线垂直时，测得电磁力是2.4N ，求：（1）磁场的磁感应强度B ；（2）如果导线和磁场方向成30°，导线所受到的电磁力F 大小? (本小题4分)则导线所受的电磁力为：2、已知某正弦电压为 试写出该交流电电压的最大值U m 、有效值U、,)100sin(311V t u ππ+=)sin(0ϕω+=t I i m )sin(0ϕω+=t U u m )sin(0ϕω+=t E e m ()得由式解BIl ，F ：=1T Il F B 25.08.0124.2=⨯==()， 302'=α若N BIl F 2.130sin 8.01225.0sin ''=⨯⨯⨯== α频率 f 、角频率ω、相位ɑ和初相位φ。
（ 本小题3分 ）解： 由表达式可得：角频率ω = 100πrad/s 相位ɑ为 rad3、如图所示，C 1=10uF ，C 2=C 3=5uF ，C 1的耐压值为160V ，C 2和C 3的额定工作电压都是50V ；（1）试求等效总电容量？（2）若将它们接在100V 的直流电源上使用，试求总电量是多少？（本小题3分）解：（1）C 2与C 3并联的等效电容C 23为：C 23 = C 2 + C 3 = 5 + 5 = 10uF（2）C 1与C 23串联的等效电容C 123为：即总电容量C 为：（3）当U=100V 时，4、将一个C = 10uF 的电容接到电压为u =200sin （1000t + 60°）V 的电源电路上，试求：（1）电容的容抗X C ；（2）计算电路中电流Ⅰ的有效值；（3）写出电路中电流瞬时值表达式（4）画出电流和电压的相量图。
（ 本小题5分 ）解：（1）在u = 200sin （1 000t + 60°）V 时，电路的容抗为：（2）电路中电压的有效值为：Uc =0.707Ucm =0.707×200 =141.4 V 。
则，电路中电流的有效值为：（3）电路中电流的最大值为：则，电路中电流瞬时值表达式为：（4）电流与电压的数量关系是：电流超前电压90°。
