拱形骨架边坡防护
拱形骨架护坡施工方案
拱形骨架护坡施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN路基拱形骨架护坡施工方案一、工程概况1、我工区承担的K0+660~K0+820右侧路基边坡设计采用拱形骨架护坡。
截水骨架、基础、踏步均采用浆砌片石就地砌筑，拱形截水骨架的主骨架应做成槽型，分流排除地表水。
2、拱形骨架由主骨架和支骨架组成，主骨架与边坡水平线垂直，间距4m；支骨架呈弧形，垂直线路方向的间距为4m。
主骨架厚，支骨架厚。
3、在两侧范围内，应用浆砌片石镶边加固；截水骨架内采用喷播植草，草籽混播比例：狗牙根：白芽：白三叶：黄蒂菊：桎木：云实=3:2:2:1:1:1。
4、每40m左右设置沉降缝一道，缝内填塞深度不小于的沥青麻筋。
5、砌筑骨架前应按设计要求在每条骨架的起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定。
6、如遇道路周边用地同时开发成此交叉口处另一规划道路近期内将实施时，可取消拱形骨架护坡。
二、材料准备1、材料骨架防护的混凝土和浆砌片石材料主要是砂石、外加剂、水泥、砂、片石。
材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对混凝土的原材料进行抽检，其各项指标均要符合设计的要求。
2、施工设备小型运输设备、混凝土拌合机。
3、施工场地对路堤边坡清理完毕后，将场地清理平整，合理解决原材料的堆放、电力、水源的问题。
三、浆砌片石施工工艺1、施工工艺片石砌筑采用挤浆法分层、分层砌筑：分段位置设在层降缝或伸缩缝处，两相邻段的砌筑高差不大于120mm，分层水平砌缝大致水平。
各砌块的切缝相互错开，切缝饱满。
各砌层先砌外圈定位砌块，并与里层砌块连成一体。
定位砌块选用表面较平整且尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。
定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。
砌筑腹石时，石料间的切缝互相交错、咬搭，砂浆密实。
石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料大小搭配，较大的石料以大面为底，较宽的砌缝可用小石块挤塞，挤浆时用小锤敲打石料，将砌缝挤紧，不得留有孔隙。
拱形骨架护坡适用范围
拱形骨架护坡：坡面保护工程的有效措施
拱形骨架护坡是一种广泛应用于各种坡面保护的工程措施。
以下是一些主要的适用范围：
1.山体护坡：对于山体斜坡，拱形骨架护坡可以提供有效的保护，防止水土
流失，同时也能提高山体的美观度。
2.河岸护堤：在河流的岸边，使用拱形骨架护坡可以防止河水的冲刷，保护
河岸的稳定。
3.公路边坡：公路的边坡是容易被雨水冲刷的地方，使用拱形骨架护坡可以
有效地防止水土流失，保持公路的完好。
4.矿山修复：矿山开采后会导致严重的环境破坏，使用拱形骨架护坡可以帮
助修复环境，防止进一步的水土流失。
5.公园绿地：公园的绿地是城市中的绿色空间，使用拱形骨架护坡可以保护
绿地，同时也可以提高公园的美观度。
6.建筑场地：在建筑工地上，使用拱形骨架护坡可以防止工地周围的环境污
染和水土流失。
7.污水池边坡：在污水处理厂的池边，使用拱形骨架护坡可以防止污水对周
围环境的污染。
8.填埋场护坡：垃圾填埋场容易引发水土流失和环境污染，使用拱形骨架护
坡可以有效地防止这种情况发生。
总的来说，拱形骨架护坡适用于各种可能出现水土流失的坡面保护工程中，为我们的生活和工作环境提供了稳定、安全和环保的保障。

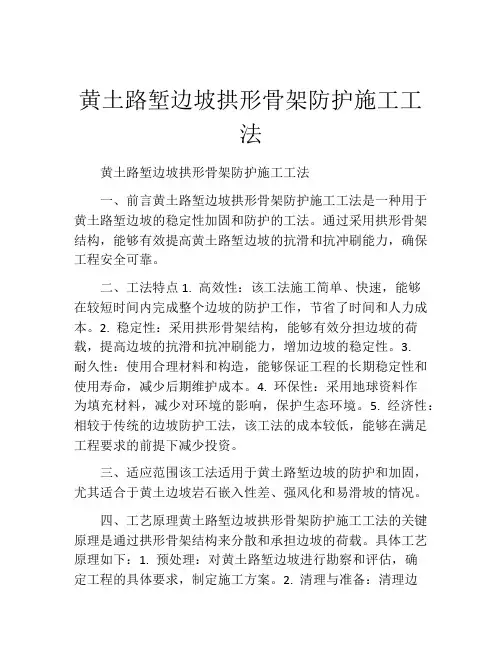

黄土路堑边坡拱形骨架防护施工工法
黄土路堑边坡拱形骨架防护施工工法黄土路堑边坡拱形骨架防护施工工法一、前言黄土路堑边坡拱形骨架防护施工工法是一种用于黄土路堑边坡的稳定性加固和防护的工法。
通过采用拱形骨架结构，能够有效提高黄土路堑边坡的抗滑和抗冲刷能力，确保工程安全可靠。
二、工法特点1. 高效性：该工法施工简单、快速，能够在较短时间内完成整个边坡的防护工作，节省了时间和人力成本。
2. 稳定性：采用拱形骨架结构，能够有效分担边坡的荷载，提高边坡的抗滑和抗冲刷能力，增加边坡的稳定性。
3.耐久性：使用合理材料和构造，能够保证工程的长期稳定性和使用寿命，减少后期维护成本。
4. 环保性：采用地球资料作为填充材料，减少对环境的影响，保护生态环境。
5. 经济性：相较于传统的边坡防护工法，该工法的成本较低，能够在满足工程要求的前提下减少投资。
三、适应范围该工法适用于黄土路堑边坡的防护和加固，尤其适合于黄土边坡岩石嵌入性差、强风化和易滑坡的情况。
四、工艺原理黄土路堑边坡拱形骨架防护施工工法的关键原理是通过拱形骨架结构来分散和承担边坡的荷载。
具体工艺原理如下：1. 预处理：对黄土路堑边坡进行勘察和评估，确定工程的具体要求，制定施工方案。
2. 清理与准备：清理边坡表面的杂物和松散土层，确保施工基础清洁和坚实。
3. 施工骨架：设置钢筋骨架，以预埋方式固定在边坡上，形成拱形结构。
4. 填筑黄土：在骨架之间填筑黄土，同时进行适量的压实和湿润处理，保证填筑层的稳定性和一定的无机背水压力。
5. 地表覆盖层：在填筑黄土层之上，设置地表覆盖层，起到防止侵蚀和增加抗冲刷能力的作用。
五、施工工艺1. 操控机具，对黄土路堑边坡进行清理，确保边坡表面无杂物和松散土层。
2. 根据设计要求和实际情况，在边坡上设置预埋式钢筋骨架，形成拱形结构。
3. 采用自卸车或挖掘机进行黄土的填筑，按照设计要求进行分层填筑，实施一定的压实和湿润处理。
4. 在黄土填筑完成后，设置地表覆盖层，如铺设草皮或铺设人工护坡网。
路基边坡拱形骨架防护施工方案
路基边坡拱形骨架防护施工方案×××路基边坡防护工程施工技术方案一、工程概况1、工程简介本标段线路经过区域为低山丘岭地带,地形起伏较大。
部分路段为高挖方,边坡高度最大达50m,边坡开挖面大,岩层结构复杂,且层与层之间滑动面较多,采用锚杆框架梁加固或者锚索防护起“固脚”、“强腰”及提高坡体整体稳定性的作用;部分路堑边坡为石质挖方边坡,坡面为微、弱风化岩,整体性、稳定性相对较好,采用锚杆挂网喷射厚层基材植被﹙喷混植草﹚防护; 部分路堑边坡为强、全风化岩边坡,采用拱形骨架+六棱块植草防护;对部分稳定性较差的高陡边坡采用窗孔式护面墙、锚杆﹙索﹚混凝土框架梁结合框架内喷混植草防护; 部分路段为土质挖方边坡,当高度≤5m时,采用三维植被网种草防护; 当高度＞5m时, 采用拱形或人字形骨架结合三维植被网种草防护;路堑顶部设置堑顶截水沟;边坡平台上设置平台截水沟,将该段内的地表水排入两侧自然沟,截排水沟均采用M7.5浆砌片石砌筑。
部分路段为填方路段, 当高度≤5m时,采用铺草皮防护; 当高度＞5m时, 采用拱形或棱形骨架护坡结合铺草皮防护;部分路段经过河道、水塘,易受水流冲刷,坡脚至设计水位50㎝的边坡采用M7.5号浆砌片石护坡防护。
1.1 地形、地貌本路段经过区域地形起伏较大，坡度较陡，其间发育浅洼地，山岭脊线明显，山体不高。
1.2 气象、水文本区属南亚热带季风气候区，春夏秋冬四季分明，且春暖雨绵，夏暑酷热，秋明气爽，冬少冰霜。
年平均气温20.4℃，极端最高气温36.6～38.7℃。
最低气温1℃左右，年均降雨量1530～2033mm雨季多集中在每年的4－9月份，约占全年降水量的80﹪，其中以4、5月份最多，降雨量大于700㎜。
本区发育最大河流为和平河，和平河两岸山势陡峭，山体破碎，河床比降较大，河槽主要由卵砾石组成，有大量漂石，河滩主要为粘土。
本区山间溪流也发育，但季节性较强。
区内地表水系不发育，地下水主要靠大气降水补给，水量一般较贫乏，水位受地形及季节影响较大。
拱形骨架护坡施工方法(附施工祥图)
拱型骨架护坡施工方案一、工程概况我部路基填方边坡采用M7.5浆砌片石拱型骨架防护，骨架内栽种植草灌。
拱型骨架净距宽3m，相邻两拱圈净距为40cm，拱圈采用M7.5浆砌片石，镶边石采用C20预制混凝土块。
二、工期计划本段浆砌拱型骨架护坡计划于2012年3月1日开工，2012年10月1日完工。
三、施工准备一）施工材料(1)浆砌防护的材料主要是砂、片石、水泥。
材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。
试验室提供施工的砂浆的配合比，拌合场应该按配合比调配砂浆。
(2)片石质量要求。
石料应选用不易风化的硬石、密实、无裂缝、无水锈痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并将尖锐部分凿除。
片石的抗压强度不小于30mp。
由于浆砌片石设计厚度在30cm左右，所以片石厚度应在20~25cm之间（太大太小均不宜控制砂浆饱满度和砌体表面平整度），要求不能使用卵石及薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。
(3)细集料。
浆砌片石施工中使用的砂宜为中粗砂。
二）施工设备三）施工场地对边坡清理完毕后，将场地清理平整，合理解决原材料与C20预制块的堆放、电力、水源的问题。
四、施工工艺流程浆砌拱型骨架护坡采用挖槽法施工，施工工艺如下：浆砌拱型骨架护坡施工工艺流程图1、坡面修整按照边坡坡度、基础高程等数据设固定的样板挂线，清刷表面松散土层及浮土，填补坑凹并拍实使坡面平整，土基的压实度应与同层路基土压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定性。
坡面整修经验收合格后，方可进行下道工序施工。
2、测量放线按设计图纸对拱型骨架轮廓进行放样，并钢尺对基槽开挖位置准确定位。
对于弧形部分应定出圆心位置然后撒线画出弧线。
3、基槽开挖拱型骨架基槽采用人工开挖的方法，基槽开挖时应注意几何尺寸位置的准确，开槽深度为垂直坡面以下30公分。
拱形骨架护坡施工方案
路基拱形骨架护坡施工方案一、工程概况1、我工区承担的K0+660~K0+820右侧路基边坡设计采用拱形骨架护坡。
截水骨架、基础、踏步均采用M7.5浆砌片石就地砌筑，拱形截水骨架的主骨架应做成槽型，分流排除地表水。
2、拱形骨架由主骨架和支骨架组成，主骨架与边坡水平线垂直，间距4m；支骨架呈弧形，垂直线路方向的间距为4m。
主骨架厚0.5m，支骨架厚0.4m。
3、在两侧0.5m范围内，应用M7.5浆砌片石镶边加固；截水骨架内采用喷播植草，草籽混播比例：狗牙根：白芽：白三叶：黄蒂菊：桎木：云实=3:2:2:1:1:1。
4、每40m左右设置沉降缝一道，缝内填塞深度不小于0.2m的沥青麻筋。
5、砌筑骨架前应按设计要求在每条骨架的起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定。
6、如遇道路周边用地同时开发成此交叉口处另一规划道路近期内将实施时，可取消拱形骨架护坡。
二、材料准备1、材料骨架防护的混凝土和浆砌片石材料主要是砂石、外加剂、水泥、砂、片石。
材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对混凝土的原材料进行抽检，其各项指标均要符合设计的要求。
2、施工设备小型运输设备、混凝土拌合机。
3、施工场地对路堤边坡清理完毕后，将场地清理平整，合理解决原材料的堆放、电力、水源的问题。
三、浆砌片石施工工艺1、施工工艺片石砌筑采用挤浆法分层、分层砌筑：分段位置设在层降缝或伸缩缝处，两相邻段的砌筑高差不大于120mm，分层水平砌缝大致水平。
各砌块的切缝相互错开，切缝饱满。
各砌层先砌外圈定位砌块，并与里层砌块连成一体。
定位砌块选用表面较平整且尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。
定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。
砌筑腹石时，石料间的切缝互相交错、咬搭，砂浆密实。
石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料大小搭配，较大的石料以大面为底，较宽的砌缝可用小石块挤塞，挤浆时用小锤敲打石料，将砌缝挤紧，不得留有孔隙。
拱形骨架护坡施工方案
拱形骨架防护施工方案编制：审核：审批：集团有限公司目录一、编制依据 ............................................................................................................................................................ - 1 -二、总体要求 ............................................................................................................................................................ - 1 -三、拱形骨架护坡技术要求 .................................................................................................................................... - 1 -3.1、技术要求 .................................................................................................................................................. - 1 -3.2、材料要求 .................................................................................................................................................. - 1 -四、拱形骨架护坡施工方案 .................................................................................................................................... - 2 -4.1、刷坡、开挖 .............................................................................................................................................. - 2 -4.2、拱架施工 .................................................................................................................................................. - 3 -4.3、浆砌片石施工 .......................................................................................................................................... - 3 -4.4、预制块 ...................................................................................................................................................... - 5 -4.5、绿化 .......................................................................................................................................................... - 6 -五、质量控制要求 .................................................................................................................................................... - 6 -5.1 预制块 ........................................................................................................................................................ - 6 -5.2浆砌片石 ..................................................................................................................................................... - 7 -5.3施工要求 ..................................................................................................................................................... - 9 -5.4、验收标准 .................................................................................................................................................. - 9 -5.5、质量保证措施 ........................................................................................................................................ - 10 -六、安全保证措施 .................................................................................................................................................. - 10 -七、环境保护措施 .................................................................................................................................................. - 11 -八、文明施工措施 .................................................................................................................................................. - 12 -一、编制依据1、高速公路施工设计图第三册第三分册；2、路基施工技术规范（JTG F10—2006）；3、公路工程质量检验评定标准(JTG F80/1-2004)4、现行的其它技术规范，技术标准、条例、法规及验收规范等；5、己进场的施工机械及施工技术能力；6、我公司相似工程施工中成熟的施工技术和管理经验，及相关项目管理办法。
边坡防护
工程名称分部工程名称边坡防护施工单位交底日期拱形骨架护坡技术交底：本标段工程当挖方边坡高度H＞8m的路段采用拱形骨架护坡防护，其中当挖方岩质为中风化、破碎中风化且岩层边坡较高，大于8m，其上采用1:1.5坡率放坡，拱形骨架护坡。
当填方高度位于8≤H≤16m采用拱形骨架放坡，具体桩号见附表。
防护路段剩余长度不足砌筑一个拱圈，该部分边坡采用浆砌片石防护。
一、拱形骨架施工方法1、施工工艺：边坡测量→挂线放样→基底夯实→开挖主骨架、拱圈→砌筑→检修踏步砌筑→养生→勾缝。
2、边坡测量施工前根据测量员的放线对开挖成型的坡面用坡度尺进行检查，检查过程中发现坡度与设计不符的边坡，应按设计坡度进行修改。
3、挂线放样及开挖边坡调整成型结束后，按设计图纸尺寸挂线放样：（1）、沿着边坡顶拉一条直线，确定骨架顶端，在砌筑过程中注意预留镶边位置。
（2）、在边坡坡脚打桩拉线定出骨架基础底端与平台起坡顶端顺接。
（3）、沿着坡脚线位置每3.6m垂直坡脚线打一条白灰，白灰位置为主骨架位置。
4、基底夯实护坡放样后，基础砌筑前，基底应夯实，基底压实度不小于88%，骨架采用挖槽法进行施工。
5、浆砌片石（包括预制块）砌筑(1)石料：砌筑片石强度应符合规范要求，不小于MU30，砌筑采用M7.5水泥砂浆，勾缝与抹面审核人交底人接受交底人工程名称分部工程名称边坡防护施工单位交底日期采用M10水泥砂浆。
石质应均匀、不易风化、无裂纹，片石的厚度不小于150mm，表面应清洗干净，无水锈的。
(2)砂浆：砌筑砂浆采用M7.5砂浆，并严格按照试验室给定的配合比采用机械拌制，严禁采用人工拌合。
砂浆运至工地临时存放时先在地面铺一干净的铁皮，然后将砂浆存放于铁皮上，严禁存放在地面。
砂浆要随拌随用，如在运输过程中发生离析、泌水现象，要重新拌合。
已凝结的砂浆严禁使用。
在施工时,严格遵守质量比,不得使用体积比。
砂子等材料的称量必须以专门检测单位标定过的量测工具为准。
(3)镶边石采用C20混凝土预制，并用M10水泥砂浆砌筑与勾缝。
高速公路填方路基拱形骨架防护设计图
拱形骨架护坡施工方案
路基拱形骨架护坡防护施工方案一、工程概况拱形骨架内部采用喷播植草防护，骨架拱内净宽 3.0m，净高3.0m。
主骨架断面尺寸为0.4m×0.4m（不含挡水块高度），拱圈断面尺寸为0.4 m×0.35m（不含挡水块高度）。
二、施工准备1、原材料准备1）、砂子：所用细砂必须洁净，不得含有草根、泥块等杂物，砂的含泥量不应超过3%。
2）、水泥：采用P.O.32.5普通硅酸盐水泥。
3）、碎石：碎石的选择应符合设计（配合比报告）及规范要求。
2、施工现场准备1）、施工现场做好临时防排水系统、架设合理的电力系统、配备完好的混凝土原材料计量设备及混凝土养生设备等。
2）、人员及机械配备为满足施工需要，我单位结合施工文件及现场施工条件综合考虑配备了如下人员及机具，详见附表：人员配备一览表三、工期安排依据本合同段总体施工工期，结合施工现场条件及人、材、机、料的配置情况，计划工期为2009年11月01日至2009年11月30日。
四、施工方案及过程拱形护坡采用人工挖方，支架模板法先下级后上级逐级施工的次序。
1、施工放样依据设计文件放样横、竖梁的位置，与设计文件有出入的地方要合理布置，特别注意边坡边角处的放样。
保证横、竖梁的顺畅性及整体线型的圆顺性。
测量放样过程中及时做好护桩工作，以便后期准确使用。
测量放样后，经测量监理工程师认可后方可进行坡面挖方施工。
2、坡面挖方施工施工前先清刷坡面浮土，填补坑凹，使坡面大体平整。
对相邻级边坡间的平台要做整平夯实处理，同时要保证一定的单向纵坡，以保证平台水沟的稳定性及排水顺畅性。
根据放样后的横、竖梁位置，采用小型机具配合人工挖方。
对不稳定的挖方槽底及坡面要做换填夯实处理。
同一级边坡挖方顺序是：由上至下，一步到位，槽底密实平顺，禁止超挖。
3、模板施工模板安装前，先安装钢管架的稳固架。
稳固架采用钢管临时锚固坡面内的方法。
然后安装模板的支架，再进行模板安装。
模板采用定制平模和拱形钢模板，模板表面必须光洁、平整。
拱形骨架护坡施工安全方案
拱形骨架护坡施工安全方案
一、施工前准备
1.进场前，项目经理应与施工人员进行交流和培训，确保每个人都理解和熟悉拱形骨架护坡施工的安全要求和注意事项。
2.检查施工现场是否平整，是否有地质隐患，并及时采取措施进行处理，确保施工安全。
3.检查施工设备、工具、草料等是否符合要求，运行正常，并进行必要维护和保养。
二、施工过程中的安全措施
1.在施工现场设置明显的警示标志，禁止未经许可的人员进入施工现场。
2.施工人员应佩戴好安全帽、安全鞋等个人防护设备，严禁穿着长发、长袖等不安全的服装。
3.施工人员在作业时应严格按照操作规程进行，严禁擅自随意行动，确保自身和他人的安全。
4.在护坡施工区域设置合适的防护栏杆和警示线，防止人员误入危险区域。
5.使用起重机械进行施工时，应保持起重机稳定，操作人员要
熟悉机械的操作规程，严禁超载、超速、超高作业。
6.定期检查施工现场的安全措施是否完善，有无损坏和松动的现象，并及时进行修复和整改。
三、施工结束后的安全措施
1.清理施工现场，清除工具、材料等杂物，保持施工区域的整洁和安全。
2.妥善存放工具和设备，确保其正常的使用寿命和性能。
3.及时整理和更新施工记录，做好施工的安全总结和反馈，以便今后的改进和提高。
以上是拱形骨架护坡施工中的安全方案，通过合理的安全措施和操作规程，可以最大限度地保障施工人员的安全，减少事故的发生。
拱形骨架护坡施工方案设计
路基拱形骨架护坡施工方案一、工程概况1、我工区承担的K0+660~K0+820右侧路基边坡设计采用拱形骨架护坡。
截水骨架、基础、踏步均采用M7.5浆砌片石就地砌筑，拱形截水骨架的主骨架应做成槽型，分流排除地表水。
2、拱形骨架由主骨架和支骨架组成，主骨架与边坡水平线垂直，间距4m ;支骨架呈弧形，垂直线路方向的间距为4m。
主骨架厚0.5m，支骨架厚0.4m。
3、在两侧0.5m范围内，应用M7.5浆砌片石镶边加固；截水骨架内采用喷播植草，草籽混播比例：狗牙根：白芽：白三叶：黄蒂菊：桎木：云实=3:221:1:1。
4、每40m左右设置沉降缝一道，缝内填塞深度不小于0.2m的沥青麻筋。
5、砌筑骨架前应按设计要求在每条骨架的起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定。
6、如遇道路周边用地同时开发成此交叉口处另一规划道路近期内将实施时，可取消拱形骨架护坡。
二、材料准备1、材料骨架防护的混凝土和浆砌片石材料主要是砂石、外加剂、水泥、砂、片石。
材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对混凝土的原材料进行抽检，其各项指标均要符合设计的要求。
2、施工设备小型运输设备、混凝土拌合机。
3、施工场地对路堤边坡清理完毕后，将场地清理平整，合理解决原材料的堆放、电力、水源的问题。
三、浆砌片石施工工艺1、施工工艺片石砌筑采用挤浆法分层、分层砌筑：分段位置设在层降缝或伸缩缝处，两相邻段的砌筑高差不大于120mm，分层水平砌缝大致水平。
各砌块的切缝相互错开，切缝饱满。
各砌层先砌外圈定位砌块，并与里层砌块连成一体。
定位砌块选用表面较平整且尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。
定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。
砌筑腹石时，石料间的切缝互相交错、咬搭，砂浆密实。
石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料大小搭配，较大的石料以大面为底，较宽的砌缝可用小石块挤塞，挤浆时用小锤敲打石料，将砌缝挤紧，不得留有孔隙。
拱形骨架护坡施工解决方法
拱形骨架护坡施工解决方法无需目录。
拱形骨架护坡施工方案___编制：___分部审核：审批：二○一七年二月本文将介绍拱形骨架护坡施工方案，该方案由___。
拱形骨架护坡是一种新型的护坡结构，具有较好的稳定性和抗震性能，能够有效地保护铁路线路的安全运行。
拱形骨架护坡的施工过程需要经过多个步骤，包括基础处理、拱形骨架的制作和安装、填充土方的施工等。
在每个步骤中，都需要严格按照设计要求和规范进行施工，确保护坡结构的稳定性和安全性。
在施工过程中，需要注意以下几点：首先，要对施工现场进行认真的勘察和分析，了解地质条件和环境因素，为后续施工做好充分的准备；其次，要严格按照设计要求和规范进行施工，采取科学合理的施工方法和措施，确保施工质量和安全；最后，要加强施工现场管理，做好安全防护工作，确保施工过程中不发生安全事故。
总之，拱形骨架护坡是一种新型的护坡结构，具有较好的稳定性和抗震性能，能够有效地保护铁路线路的安全运行。
在施工过程中，要严格按照设计要求和规范进行施工，加强现场管理，确保施工质量和安全。
一、目的本文旨在编制一份路基拱形骨架边坡施工方案，明确施工的总体安排、施工工艺和施工质量控制措施，确保施工过程中的安全生产和环境保护。
二、编制依据本方案的编制依据包括相关法律法规、工程设计文件、技术规范和现场实际情况等。
三、适用范围本方案适用于路基拱形骨架边坡的施工，包括施工工期安排、施工组织机构、施工任务划分、临时工程和过渡工程、施工准备、路基拱形骨架边坡施工、骨架质量检验标准、人员及设备配置、质量控制措施、安全生产措施、环境保护及文明施工等方面。
四、工程概况4.1 工程概况本工程是一项路基拱形骨架边坡施工工程，总长度为XX 公里，设计标准为XX级公路。
4.2 主要技术标准本工程的主要技术标准包括《公路工程施工质量验收规范》、《公路工程施工安全技术规程》、《公路工程施工组织设计规范》等。
五、施工总体安排5.1 施工工期安排本工程的施工工期为XX个月，具体施工时间安排详见施工计划表。
拱形骨架边坡防护
施工技术交底书编号：HFZQ8-新建合福铁路客运专线安徽段站前八标分部(分项)工程路基拱形骨架施工技术交底图纸名称(图号)一、工程概况船坞大桥-金家棚1#中桥（DK333+～DK333+）段路基左侧DK333+～DK333+080、DK333+130～DK333+228段路堑边坡采用拱形骨架内加空心砖+立体植被网固土+种植灌木进行防护；右侧DK333+～DK333+080段路堑边坡采用拱形骨架内加空心砖+立体植被网固土+种植灌木进行防护，DK333+～DK333+、DK333+080～DK333+130段路堤边坡采用拱形骨架内客土撒播草籽、栽种灌木防护。
二、编制依据1、新建铁路合福线合肥至福州段施工图设计2、《客运专线铁路路基工程施工技术指南》3、《铁路路基施工技术安全规程》4、《铁路工程结构混凝土强度检测规程》5、《铁路工程土工试验规程》6、《高速铁路路基工程施工质量验收标准》TB10751-20107、《新建合福线合肥至福州段施工图设计路基工程施工图参考图集》三、路基护坡边坡施工1、拱形骨架主骨架厚度为（不包含流水沿厚度），宽度为；拱骨架厚度为（不包含流水沿厚度），宽度为；骨架净距3m，每组骨架中对中距离，主骨架和拱骨架均采用C25混凝土浇筑。
拱形骨架设上下C25混凝土镶边，上镶边厚度为，宽度为；下镶边厚度为，宽度为。
2、骨架内需安装空心砖采用立体植被网固土+种植灌木防护，无空心砖则是客土撒播草籽及栽种灌木，客土厚，采用适宜植物生长的清表土、种植土、黏性土等。
3、每隔4个主拱处位于主骨架中心，骨架混凝土、上下镶边混凝土、脚墙混凝土均设置一道沉降缝，沉降缝对齐，沉降缝内填塞沥青木板。
4、坡脚处设C30钢筋混凝土脚墙基础与侧沟，脚墙高度厚度、埋深。
矩形侧沟净宽，高度为净高,厚度为混凝土结构。
边坡坡率1：。
矩形侧沟距离路堑坡脚为2m ，之间2m 铺设厚混凝土。
排水沟每隔10m 设置伸缩缝一道，封内填塞沥青木板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
姓 名
复核人
姓 名
日 期
日 期
架子队长
姓 名
分部总工
姓 名
日 期
日 期
领工员
姓 名
工班长
姓 名
日 期
日 期
3、每隔4个主拱处位于主骨架中心，骨架混凝土、上下镶边混凝土、脚墙混凝土均设置一道沉降缝，沉降缝对齐，沉降缝内填塞沥青木板。
4、坡脚处设C30钢筋混凝土脚墙基础与侧沟，脚墙高度厚度、埋深。矩形侧沟净宽，高度为净高,厚度为混凝土结构。边坡坡率1：。矩形侧沟距离路堑坡脚为2m，之间2m铺设厚混凝土。排水沟每隔10m设置伸缩缝一道，封内填塞沥青木板。附图说明
2、沉落缝施工
安装细节：沉落缝端面应竖直、平整，上下不得交错。按设计要求留置2cm宽伸缩缝深度为混凝土深度，缝成直线，伸缩缝内采用采用沥青木板进行填塞。
3、脚墙沿线路方向于地面处每隔2m设置直径的泄水孔一处，预埋PVC塑料排水管，排水管安装穿出模板，保证混凝土浇筑过程中水管不移动。排水管应向路基外侧倾斜4%横坡。
4、混凝土浇筑应连续进行，当因故间歇时，其间歇时间应缩短。对于不掺外加剂的混凝土，其允许间歇时间不应超过2h；当温度高达30度左右时，不应超过；当温度低至10度左右时，可延至。对于掺外加剂的混凝土，其允许间歇时间应根据温度、水泥性能、水灰比和外加剂类型等条件通过实验确定。当允许间歇时间已超过时，应按浇筑中断处理，同时应留置施工缝并做出记录。施工缝的平面应与结构的轴线相垂直，施工缝处应埋入直径不小于16mm的钢筋，钢筋埋入深度和露出长度均不小于钢筋直径的15倍，间距不应大于20cm。
为便利养护，桥台处设宽，厚的阶梯型踏步，单级台阶高，净宽台阶型踏步，踏步应设在主骨架处。
主骨架沟槽采用人工配合机械开挖，预留10cm土层人工清理。开挖要上下拉通，同时严格控制好开挖的宽度和深度，不得超挖和欠挖，保证其骨架边线顺直，从上往下进行开挖，不得有松土留在沟槽中，并用人工拍打密实。一般根据施工能力及天气情况确定开挖长度，不得将开挖好的沟槽长时间晾置
四、施工程序
护坡施工程序为：准备工作→测量放线→整修边坡→施工放样→沟槽开挖→立模支护→报检验收→浇筑骨架→洒水养生→实体验收。
脚墙施工程序为：准备工作→测量放线→开挖基坑→脚墙立模→砼浇筑→实体验收。
五、技术要求
浇筑骨架应从衔接处开始，自下而上分层浇筑，底层浇筑完成后进行安装挡板，两骨架衔接处应处于同一高度。骨架应与坡面密贴，骨架流水面应与草坡表面平顺。骨架基础与下部侧沟平台，混凝土或混凝土水沟连接时，应整体浇筑不留缝隙。
六、模板的制作和安装
1、模板采用带流水沿一体钢模。
2、模板与混凝土接触的板面，应抛光；拼缝应严密不漏浆，如有缝隙使用油灰、木条等嵌塞紧密。拼缝有平缝、搭口缝、企口缝及夹条缝。模板及支架应具有足够的强度、刚度和稳定性，应能承受所浇筑混凝土的重力、侧压力及施工中可能产生的各项荷载，并应保证混凝土结构各部尺寸和相互位置的正确。
2、骨架混凝土浇筑应自下而上进行，两骨架衔接处应处于同一高度。骨架应与坡面密贴，骨架流水面应与草坡表面平顺。
3、空心砖为了保证质量和外观整齐，施工时应按设计的坡度挂线放样施工。
4、护坡圬工与坡面密贴，防护顶面与边坡间的缝隙必须封严。
5、植物防护草籽需选用根系发达茎矮叶茂且适于本地区成活的多年生草种，草籽埋入深度不小于5cm，为使草籽均匀分布，可将种子与砂、干土或锯末混合。草籽养生期内，需用透气农膜覆盖，避免雨水冲刷，及时进行洒水养生。对漏撒、草籽发芽成活过稀部位还应进行补撒。灌木采用适宜当地生长的、易于成活的树种
6、混凝土养护
混凝土的洒水养护时间一般为14天，具体应符合下表的规定，洒水次数应以混凝土表面保持湿润状态为度。采用覆盖养护时，应将刚浇完的混凝土表面用土工布覆盖严密。新浇筑混凝土的强度未达到以前，不得在其表面来往行走、堆放机具、或架设上层结构用的支撑和模板等设施。
九、施工注意事项
1、施工前先清刷坡面浮土，填补坑凹，使坡面大体平整。
5、混凝土拆模
现浇结构的模板及其支架拆除时的混凝土强度，应符合设计要求；侧模，在混凝土强度达到以上，且其表面及棱角不因拆模而受损时，方可拆除。拆模宜按立模顺序逆向进行，不得损伤混凝土，并应减少模板破损。当模板与混凝土脱离后，方可拆卸。当拆除临时埋设于混凝土中的木塞和其他预埋部件时，应采取措施，混凝土不得受损。拆除模板时，不得影响混凝土的养护工作。
混凝土质量标准：尺寸允许偏差及检验标准
序号
项目
允许偏差
施工单位检查数量
检验方法
浆砌片石
混凝土
1
前边缘距线路中心距离
0～50
0～20
3处
经纬仪测量、尺量
2
墙身厚度
0～20
0～20
3处
钢尺量
3
顶面高程
±20
±20
3点
水准仪测量
4
泄水孔间距
±20
±20
抽查10%，1组
尺量
5
起讫里程
±100
±100
每不同结构长度，2处
1
轴线位置
基 础
15
尺量每边不少于2处
壁 面
5
2
表面平整度
5
2m靠尺和塞尺不少于3处
3
高程
基 础
±20
测 量
壁 面
±5
4
模板的侧向弯曲
壁 面
l/1500
拉线尺量
5
墙面模板内侧宽度
+10
-5
尺量不少于3处
6
相邻两板表面高低差
2
尺量
八、混凝土施工
1、装模完成后，应复核护脚的平面位置及标高，确认无误后进行浇筑，注意必须采用人工插钢钎振捣密实或小型振动棒。骨架为C25混凝土，由搅拌站集中供应混凝土。由于混凝土需要在坡面上浇筑，将混凝土坍落度控制在3～5cm，且和易性好。人工修整时应立杆挂线，使坡面整体平顺。拱骨架浇筑前用预先加工好的模具现场固定位置，混凝土面顺着模型线形，收光抹实。浇筑砼时，应从下往上进行，施工速度不能太快，以免上部混凝土下流，为防止混凝土下滑可采取隔段加挡板横隔的方式浇筑，（例如先镶入*方木，待混凝土初凝后取出）。在砼浇灌过程中，如表面泌水过多，应及时将水排走或采取逐层减水措施，以免产生松顶，浇灌到顶面后，应及时抹面，定浆后再二次抹面，使表面平整。
经纬仪测量、尺量
6
沉降缝位置
±50
±50
每道缝
尺量
7
沉降缝宽度
±4
±4
6处
尺量
序号
项目
允许偏差
施工单位检查数量
检查方法
浆砌片石
混凝土
1
垂直度
h≤6m
20mm
10mm
3处
吊线尺量
2
h＞6m
30mm
15mm
3处
吊线尺量
3
斜度
±5％设计斜度
±3％设计பைடு நூலகம்度
3处
坡度尺或吊线尺量
4
平整度
50mm
20mm
3处
直尺、尺量
施工技术交底书
编号：HFZQ8-
新建合福铁路客运专线安徽段站前八标
分部(分项)工程
路基
拱形骨架施工技术交底
图纸名称(图号)
一、工程概况
船坞大桥-金家棚1#中桥（DK333+～DK333+）段路基左侧DK333+～DK333+080、DK333+130～DK333+228段路堑边坡采用拱形骨架内加空心砖+立体植被网固土+种植灌木进行防护；右侧DK333+～DK333+080段路堑边坡采用拱形骨架内加空心砖+立体植被网固土+种植灌木进行防护，DK333+～DK333+、DK333+080～DK333+130段路堤边坡采用拱形骨架内客土撒播草籽、栽种灌木防护。
整体式模板允许偏差：
序号
项目
允许偏差（mm）
附注
1
长度和宽度
±
2
厚 度
±
3
相邻两板表面高低差
抛光模板
不抛光模板
4
表面平整度
抛光模板
以2m靠尺检查
不抛光模板
5
相邻板接缝口缝隙
≤1
模板与基岩或旧混凝土接触面不得漏浆，模板安装允许偏差应符合下表规定：
模板安装允许偏差和检验方法
序号
项 目
允许偏差（mm）
检验方法
三、路基护坡边坡施工
1、拱形骨架主骨架厚度为（不包含流水沿厚度），宽度为；拱骨架厚度为（不包含流水沿厚度），宽度为；骨架净距3m，每组骨架中对中距离，主骨架和拱骨架均采用C25混凝土浇筑。拱形骨架设上下C25混凝土镶边，上镶边厚度为，宽度为；下镶边厚度为，宽度为。
2、骨架内需安装空心砖采用立体植被网固土+种植灌木防护，无空心砖则是客土撒播草籽及栽种灌木，客土厚，采用适宜植物生长的清表土、种植土、黏性土等。
二、编制依据
1、新建铁路合福线合肥至福州段施工图设计
2、《客运专线铁路路基工程施工技术指南》
3、《铁路路基施工技术安全规程》
4、《铁路工程结构混凝土强度检测规程》
5、《铁路工程土工试验规程》
6、《高速铁路路基工程施工质量验收标准》TB10751-2010
7、《新建合福线合肥至福州段施工图设计路基工程施工图参考图集》
