PKPM绿色建筑 光模拟模块 超实用图文教程
PKPM建模步骤
轴线输入――网格生成――构件定义――楼层定义――荷载定义――楼层组装――保存文件
注意柱、梁、楼板截面的选取，在PMCAD中柱、梁、楼板截面定义用的着：
[1]框架柱截面估算：
高与宽一般可取（1/10~1/15）层高。并可按下列方法初步确定。
1。按轴压比要求
刚重比不满足时的调整方法：
1、程序调整：SATWE程序不能实现。
7.周期折减系数：周期折减系数与填充墙的长度、位置、数量有关，这里仅仅介绍我个人的做法
框架结构：0.6~0.8；框剪结构：0.7~0.9；剪力墙结构：0.9~1.0
风荷载信息：
1.基本风压：按照荷载规范附录 D.4 中附表 D.4 给出的 50 年一遇的风压采用，但不得小于 0.3kN/m2。对于高层建筑、高耸结构以及对风荷载比较敏感的其他结构，基本风压应适当提高，并应由有关的结构设计规范具体规定。
2）利用程序的节点搜索功能在SATWE的“分析结果图形和文本显示”中的“各层配筋构件编号简图”中快速找到位移最大的节点，加强该节点对应的墙、柱等构件的刚度；也可找出位移最小的节点削弱其刚度；直到位移比满足要求。
五、周期比：主要为限制结构的抗扭刚度不能太弱，使结构具有必要的抗扭刚度，减小扭转对结构产生的不利影响，见高规4.3.5及相应的条文说明。周期比不满足要求，说明结构的抗扭刚度相对于侧移刚度较小，扭转效应过大，结构抗侧力构件布置不合理。
又轴压比初步确定 框架柱截面尺寸时，可按下式计算：
[$micro]N = N/Acfc
式中 [$micro]N ----- 框架柱的轴压比
Ac -------框架柱的 截面面积
f c--------柱混凝土抗压强度设计值

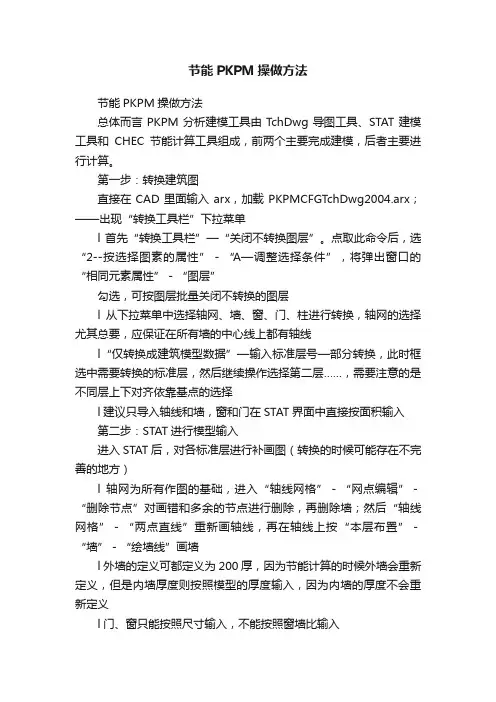

节能PKPM操做方法
节能PKPM操做方法节能PKPM操做方法总体而言PKPM分析建模工具由T chDwg导图工具、STAT建模工具和CHEC节能计算工具组成，前两个主要完成建模，后者主要进行计算。
第一步：转换建筑图直接在CAD里面输入arx，加载PKPMCFGT chDwg2004.arx；——出现“转换工具栏”下拉菜单l首先“转换工具栏”—“关闭不转换图层”。
点取此命令后，选“2--按选择图素的属性”－“A—调整选择条件”，将弹出窗口的“相同元素属性”－“图层”勾选，可按图层批量关闭不转换的图层l从下拉菜单中选择轴网、墙、窗、门、柱进行转换，轴网的选择尤其总要，应保证在所有墙的中心线上都有轴线l“仅转换成建筑模型数据”—输入标准层号—部分转换，此时框选中需要转换的标准层，然后继续操作选择第二层……，需要注意的是不同层上下对齐依靠基点的选择l建议只导入轴线和墙，窗和门在STAT界面中直接按面积输入第二步：STAT进行模型输入进入STAT后，对各标准层进行补画图（转换的时候可能存在不完善的地方）l轴网为所有作图的基础，进入“轴线网格”－“网点编辑”－“删除节点”对画错和多余的节点进行删除，再删除墙；然后“轴线网格”－“两点直线”重新画轴线，再在轴线上按“本层布置”－“墙”－“绘墙线”画墙l外墙的定义可都定义为200厚，因为节能计算的时候外墙会重新定义，但是内墙厚度则按照模型的厚度输入，因为内墙的厚度不会重新定义l门、窗只能按照尺寸输入，不能按照窗墙比输入l注意顶部天窗，首先在“本层布置”－“屋顶”－“屋顶布置”里面，把屋顶画完，再使用“本层布置”－“屋顶”－“板洞”画天窗，在CHEM中会自动识别为天窗l每层画完后，则通过楼层设置，定义每一层所选用的标准层和层高，最后组成整楼第三步：CHEC节能计算第二步完成后，保存文件，直接进入节能计算l总参设定，注意其中的“冷桥面积和传热系数输入方式选项”，为保守起见，评估中考虑冷热桥，设为“以面积百分比输入”l初始参数，墙、窗等定义可以先对所有的统一定义，即全局设定，然后在“墙窗编辑”－“选标准层”后，从顶部下拉菜单“修改门窗参数”对单个进行再修改l窗户的遮阳系数分为玻璃遮挡系数和有效面积两部分组成，另外可以进行冷热桥的计算l墙窗定义完后，可以通过墙窗编辑查看相关系数l定义房间，比较容易，直接定义房间类型即可，跃层的底层定义为中庭底层，上层为中间层l建筑检查，建筑计算后，可以获得窗墙比等信息l动态计算，这里可以定义外遮阳等（阳台算外遮阳），动态计算完成后，可以通过“显示打印”－“动态结果”看输出的doc文件绿色建筑的计算机辅助设计之一，整合设计绿色建筑的计算机辅助设计之二，气候分析与风水术绿色建筑的计算机辅助设计之三，日照分析及太阳能利用绿色建筑的计算机辅助设计之四，采光照明分析绿色建筑的计算机辅助设计之五，通风分析绿色建筑的计算机辅助设计之六，环境噪声分析绿色建筑的计算机辅助设计之七，全年能耗分析绿色建筑的计算机辅助设计之八，围护结构热工性能的优化绿色建筑的计算机辅助设计之九，暖通空调“新”技术绿色建筑的计算机辅助设计之十，节能控制系统保温隔热砂浆保温隔热砂浆是以水泥、膨胀珍珠岩等为主体材料，并添加纤维素等其他外加剂的复合保温隔热材料。
PKPM-Daylight自然采光模拟软件演示PPT课件
渠道管理部 刘文涛
1
自然采光
• 自然采光的意思是利用天然光源来保证建筑室内光环境，自然采光较 人工照明有着自身的优势，我国对住宅、教育、医疗等建筑的自然采 光有严格的要求，部分地区将采光设计纳入到了施工图审查环节中。
2
自然采光的优势
• 自然采光较人工照明有自身优势，具体表现在：
– 自然采光可有效降低建筑照明能耗； – 光谱连续，能量分布宽，只有一个峰值，不易产生视觉疲劳； – 太阳的全光谱辐射是人们生理、心理长期感到舒适满意的关键因素； – 窗户还可以满足室内人员与自然界视觉沟通的心理需求。
3
自然采光与日照
条文目的 考虑范围 评价标准 评价指标 模拟环境 光源类型
自然采光 满足室内人员视觉功能要求
– 公共建筑：根据主要功能房间采光系数满足现行国家标准《建筑采
光设计标准》GB50033要求的面积比例，按表8.2.6的规则评分，最高得
8分。
面积比例RA
60%≤RA＜65%
65%≤RA＜70%
70%≤RA＜75%
75%≤RA＜80%
RA≥85%
6
得分 4 5 6 7 8
新绿标对自然采光的要求
• 8.2.7 改善建筑室内天然采光效果，评价总分值为14分，并按下列 规则分别评分并累计：
RA≥20%
得分 1 2 3 4
7
《建筑采光设计标准》GB50033-2013
8
建筑采光设计标准的要求
• 4.0.1 住宅建筑的卧室、起居室（厅）、厨房应有直接采光； • 4.0.2 住宅建筑的卧室、起居室（厅）的采光不应低于采光等级IV级
的采光标准值，侧面采光的采光系数不应低于2.0%，室内天然光照度 不应低于300lx。 • 5.0.2 采光设计时，应采取下列减小窗的不舒适眩光的措施:
学pkpm手把手教
一：PKPM练习资料——建模过程二：PKPM建模过程简述三：利用PKPM进行多层框架结构设计的主要步骤四：pkpm中需要计算两次以及注意计算顺序的地方归类五：PKPM中七个比的控制和调整六：pkpm快捷键一：PKPM练习资料——建模过程一：轴线输入下开间1-6轴线：3800，4100，2800上开间1-6轴线：800，3000，2700，2700左进深A-E轴线：4200，1800，1300，400，1550，2250操作开间方向用平行直线输入，复制间距分别为800，3000，2700，1400，1300进深方向也用平行直线输入，复制间距分别为4200，1800，1300，400，1550，2250（1/D 轴线为厨房的隔墙轴线）然后按鼠标右键停止输入，形成的轴网如下图示：初步形成的轴网二：网格生成用【形成网点】形成节点和网格线【网点编辑】→【删除节点】把无用的节点删除然后再把不需要的节点删掉，形成最终的轴网如下图所示最终的轴网在卫生间旁边有一道次梁，用【平行直线】往左复制1200（左为负），形成新的网格节点，然后用【网格生成】的形成网点的功能，形成如下图示然后用【删除网格】功能以光标方式把不需要的网格删除，形成的图如下所示注：由于建筑平面规则，也可采用【正交轴网】方式建立轴网。
（此时比如下开间指下部的轴线之间的距离）操作过程截图见下此处“轴缩进”指上下开间轴线与下上部轴网的距离，避免一些不必要的节点的生成。
“输轴号”指在每条轴线上进行轴号的输入对于阳台梁轴线，用【平行直线】往下复制1500（往下为负），对两端封口的阳台悬挑梁轴线，用“延伸”按钮。
完成的图如下【轴线命名】主要为方便后期施工图设计，在第一个标准层建立完成之后进行轴号输入，避免后面标准层轴线命名的重复使用。
【节点距离】为两个节点间的最小距离，如果两个节点距离小于输入的节点距离，程序将两个节点合并为一个节点，这样主要是避免在输入时没有捕捉到节点形成一些误差，另外一些相邻的节点在结构计算中会引起一些歧义（一般为50）。
PKPM建模步骤
PKPM建模步骤常识：1KN相当于100KG物体的重量，10KPa约等于1t/m²(即1m²上1t重的物体产生的压强)第一步：看建筑图主要看轴线尺寸，柱位，墙的位置，楼梯的位置，建筑标高，室内外高差，层高，檐口的高度，看立面图确定层高，根据建筑平面图及使用功能确定荷载，根据建筑物的总高度确定抗震等级。
初步从建筑图中获取信息，估算外圈梁高，柱截面尺寸，板厚，以及确定要建模型的标准层数。
一般情况下边柱和中柱尺寸做成一样。
结构高度是建筑标高减去面层的高度。
梁的截面尺寸，宜符合下列要求：截面宽度不宜小于200mm；截面高宽比不宜大于4；净跨与截面高度之比不宜小于4（抗规6.3.1 第60页）。
框架梁的经济跨度一般为6到8米。
框架结构主梁截面高度可按主梁计算跨度的十五分之一到十分之一确定，主梁截面的宽度可取主梁高度的二分之一到三分之一。
主梁比次梁至少高50mm。
当梁底距外窗顶尺寸较小时，宜加大梁高做至窗顶。
尽量避免长高比小于4的短梁，采用时箍筋应全梁加密，梁上筋通长，梁纵筋不宜过大。
梁宽大于350时，应采用四肢箍。
柱的截面尺寸，宜符合下列要求：1.截面的宽度和高度，四级或不超过2层时不宜小于300mm，一二三级且超过2层时不宜小于400mm；圆柱的直径，四级或不超过2层时不宜小于350mm,一二三级且超过2层时不宜小于450mm。
2.剪跨比宜大于2（简支梁上集中荷载作用点到支座边缘的最小距离a与截面有效高度h之比）。
3.截面长边与短边的边长比不宜大于3。
（抗规6.3.5 第61页）。
所有框架柱的配筋要进行优化归并，减少柱的种类和钢筋的种类，并且柱配筋每一侧至少要有1.2的放大系数，不能采用pkpm自动生成的结果。
板厚取值：取板跨短边1/35——1/40，一般现浇板厚取100mm，屋面板厚取120mm。
异型板厚取110——150mm，一般取120mm。
开洞和板厚为零的区别：全房间开洞则板上无荷载；板厚为零则荷载仍然可以传递。

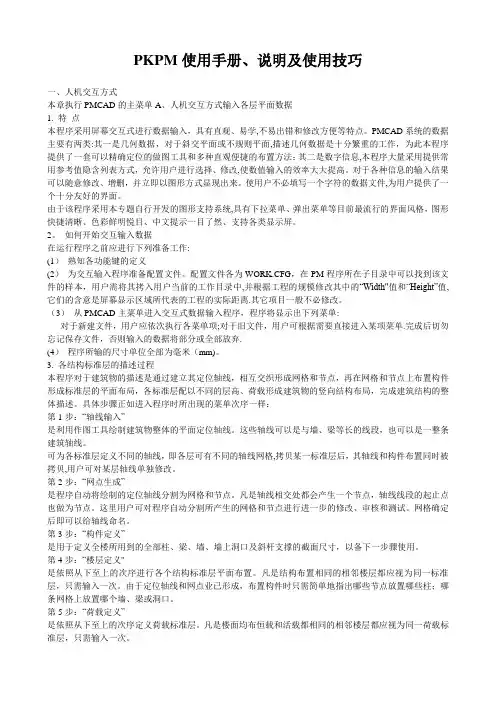

PKPM使用手册、说明及使用方法【范本模板】
PKPM使用手册、说明及使用技巧一、人机交互方式本章执行PMCAD的主菜单A、人机交互方式输入各层平面数据1. 特点本程序采用屏幕交互式进行数据输入，具有直观、易学,不易出错和修改方便等特点。
PMCAD系统的数据主要有两类:其一是几何数据，对于斜交平面或不规则平面,描述几何数据是十分繁重的工作，为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法；其二是数字信息,本程序大量采用提供常用参考值隐含列表方式，允许用户进行选择、修改,使数值输入的效率大大提高。
对于各种信息的输入结果可以随意修改、增删，并立即以图形方式显现出来。
使用户不必填写一个字符的数据文件,为用户提供了一个十分友好的界面。
由于该程序采用本专题自行开发的图形支持系统,具有下拉菜单、弹出菜单等目前最流行的界面风格，图形快捷清晰、色彩鲜明悦目、中文提示一目了然、支持各类显示屏。
2。
如何开始交互输入数据在运行程序之前应进行下列准备工作:(1）熟知各功能键的定义(2）为交互输入程序准备配置文件。
配置文件各为WORK.CFG，在PM程序所在子目录中可以找到该文件的样本，用户需将其拷入用户当前的工作目录中,并根据工程的规模修改其中的“Width"值和“Height”值,它们的含意是屏幕显示区域所代表的工程的实际距离.其它项目一般不必修改。
（3）从PMCAD主菜单进入交互式数据输入程序，程序将显示出下列菜单:对于新建文件，用户应依次执行各菜单项;对于旧文件，用户可根据需要直接进入某项菜单.完成后切勿忘记保存文件，否则输入的数据将部分或全部放弃.(4）程序所输的尺寸单位全部为毫米（mm)。
3. 各结构标准层的描述过程本程序对于建筑物的描述是通过建立其定位轴线，相互交织形成网格和节点，再在网格和节点上布置构件形成标准层的平面布局，各标准层配以不同的层高、荷载形成建筑物的竖向结构布局，完成建筑结构的整体描述。
具体步骤正如进入程序时所出现的菜单次序一样：第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。
PKPM操作步骤带图
PKPM操作步骤带图轴线输⼊——正交轴⽹，钩输轴号——轴线命名——TAB,ESC——柱布置400*400，主梁布置，竖向256*600，250*400，横向200*400——偏⼼对齐（梁与柱齐TAB轴线），最下⾯主梁布置（200*400，100，0，0）（截⾯显⽰-主梁显⽰-数据开关）——本层信息楼板⽣成——全房间洞——主梁布置200*400（100，-1800，-1800）荷载输⼊——恒活设置改为4.0，2.0，钩考虑活荷载折减，25平⽅⽶，0.9——恒载均布9，12.4，集中⼒13/2*3.2=21,(21,5.5 21,2.2)——均布10放在-1800处（是否拾取构件-1800处Y，0处N）活载均布5，-1800处，集中⼒6/2*3.2=9.6,(9.6,5.5 9.6,2.2)活载6*B/2 2.2 5.5复制第⼀层，第⼆层 5.5的恒活荷载全部删除——第三层本层信息（板厚改为120）恒活设置变为5.0 0.5，楼板⽣成——删除板洞——恒载活载全删除（窗交，拾取Y）——构件删除（-1800梁）光标法楼层组装——钩⾃动计算底标⾼，⾯活荷载折减，-0.5，——第⼀层4100（0.5+3.6），添加2次3600，第⼆标准层层3600，第三标准层3200，楼层组装，整楼模型荷载输⼊——设计参数-0.5 风荷载0.4 类别C，容重26，HRB400，15，0.8，存盘退出1.SAT8第⼀个钩对所有楼层强制，模拟施⼯荷载3（地震信息规则7，0.15 ⼆，三，三活载信息折减调整信息中梁刚度放⼤系数2）特殊柱——⾓柱4个⾓每层都要特殊梁⼀端铰接——做第7步2.结构内⼒，配筋计算，总纲分析法依次运⾏SAT 1 1、2、74.分析结果图形和⽂本显⽰ 1，2，3做成WORD，⼀张完成RATEX,RATEY>1 位移数值⼤于550做成WORD,建筑结构的总信息、地震信息及位移信息⼀张完成PMCAD——2.平⾯荷载显⽰校核——关闭倒算，打开楼⾯，C标⾼的楼⾯荷载，另存为⼏，第⼏层就是⼏——楼⾯荷载图CHKPM1完成3.画结构平⾯图，计算参数修改——8，6，200 固定，固定，三级，钩是否，钢筋级保留6，8，10添加6，140 ——连板及挠度类别固定，固定，钩板跨，0.85——绘图参数修改——梁边，⽂字标注，不编号，⽂字标注，取最⼤值，是，拉通距离500，钢筋标注采⽤简化标注——楼板钢筋，房间归并，⾃动归并，楼板钢筋，逐渐布筋——标注图层图框——板底同长，⽀座通长，（⽂字点去修改）8@200改成6@140，轴线标注，图名，图框，保存（板配筋图完成PM1）墙梁柱施⼯图——梁平法施⼯图，配筋主筋选筋14，16，20，25，下筋16，上筋14，箍筋6，8，10——连梁定义，⽀座修改——裂缝图<0.4，否则修改，查改钢筋，表式钢筋，腰筋G改为N，要求是细⽽密，钢筋标注，移动标注——标注轴线，图层，图框，保存——⽴剖⾯图，选定，右击，保存，OK，退出，（梁配筋图PL1,⽴剖⾯KL1）墙梁柱施⼯图——柱平法施⼯图——参数修改(归并系数0.2，纵筋库20，16，25，22，18)——确认，归并——设置，构件显⽰（柱，轴线，⽹格线），⾃动标注，图名，图框，保存（柱配筋图完成—柱施⼯图）。
PKPM操作步骤19751
一，打开PKPM首页，改变目录一行改变你结果的存储路径。
二，PMCAD，建筑模型与荷载输入。
（1）输入图形文件名后，点击确认。
（2）轴线输入，选择正交轴网，在上开间，左进深选择栏中输入轴网数据.点击确定。
（3）点击轴线命名，TAB键成批输入，移光标点取起始轴线。
按ESC 键后输入轴线。
命1，同样的在纵轴命名，起始轴号为A（4）楼层定义：柱布置，在柱截面列表中新建柱截面，点击布置，用窗口选择方式布置柱网。
方便快捷，当然也可以用其他三种方式。
柱布置用到大家的结构力学知识和钢混知识。
柱子的截面高度需要用钢混的长细比和轴压比两项综合确定。
主梁布置，与柱布置方法一样，要注意的一点是，次梁也需在主梁布置中布置，PKPM会自动根据梁的线刚度比确定主次梁，不需要大家再人为的布置主次梁了。
主次梁的截面高度需根据梁的宽度确定：主梁取宽度的1/8至1/12，次梁取宽度的1/12至1/15，梁的宽度取梁高度的1/3至1/2。
（5）本标注层信息：修改板厚为90mm，梁柱混凝土等级改为30（框架结构的混凝土强度最低为C30），梁柱钢筋类别为HRB400，根据需要该层高。
（6）荷载输入：楼面恒活，添加楼面恒荷载（恒荷载包括现浇板重量0.09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0.015X17+装饰材料面层荷载0.65+规规定的装修荷载0.5：以90mm现浇板为例，装饰面层选用水磨石地面，此地面荷载最重，一般地面选用4.2KN/mm）及活荷载（规规定为2）。
注意顶层屋面荷载（屋顶层的恒载包括保温层和隔热层）与其它标注层不一样，屋面荷载比较重，一般选用5.5。
设计参数，按照截图所示修改信息。
地震烈度为6度，基本风压为0.45。
（7）楼层组装根据需要增加楼层层数，如截图所示。
复制层数为四层，标准层1荷载标注层1：4.2，2.0。
在增加一顶层，复制层数一层，标准层1，荷载标注层2：5.5，0.5。
此建筑物的层数为5层。
