第十七节:液晶屏第三大类定律—任意位置显示一个点(HT1621驱动段码液晶屏

合集下载

段码LCD液晶屏驱动方法

段码LCD液晶屏驱动方法

段码LCD液晶屏驱动方法生活中小电器见到最多的lcd模组就是段码lcd液晶屏,段码lcd有普通的数码管的特征,又有点阵LCD的特征,固定的图形,优点是省成本而有好看,那么段码LCD液晶屏是怎么驱动的呢?下面我们就来简单了解一下:首先,不要以为用单片机来驱动就以为段码屏是直流驱动的,其实,段码屏是交流驱动,什么是交流?矩形波,正弦波等。

大家可能会经常用驱动芯片来玩,例如HT1621等,但是有些段式屏IO口比较少,或者说IO口充足的情况下,也可以省去写控制器的驱动了。

与单片机接口方便,而后者驱动电流小,功耗低、寿命长、字形美观、显示清晰、视角大、驱动方式灵活、应用广泛【1】。

但在控制上LCD较复杂,因为LCD电极之间的相对电压直流平均值必须为0【2】,否则易引起LCD氧化,因此LCD不能简单地用电平信号控制,而要用一定波形的方波序列来控制。

LCD显示有静态和时分割两种方式,前者简单,但是需要较多的口线;后者复杂,但所需口线较少,这两种方式由电极引线的选择方式确定。

下面以电子表的液晶显示为例,小时的高位同时灭或亮,分钟的高位在显示数码1~5时,其顶部和底部也是同时灭或亮,两个dot点也是同时亮或灭,其驱动方式是偏置比为1/2的时分割驱动,共有11个段电极和两个公共电极。

但是,IO模拟驱动段式液晶有一个前提条件,就是IO必须是三态,为什么?下面我们一起细细道来:第一步,段码式液晶屏的重要参数:工作电压,占空比,偏压比。

这三个参数非常重要,必须都要满足。

第二步,驱动方式:根据LCD 的驱动原理可知,LCD 像素点上只能加上AC 电压,LCD 显示器的对比度由COM脚上的电压值减去SEG 脚上的电压值决定,当这个电压差大于 LCD 的饱和电压就能打开像素点,小于LCD 阈值电压就能关闭像素点,LCD 型MCU 已经由内建的LCD 驱动电路自动产生LCD 驱动信号,因此只要I/O 口能仿真输出该驱动信号,就能完成 LCD 的驱动。

HT1621

HT1621

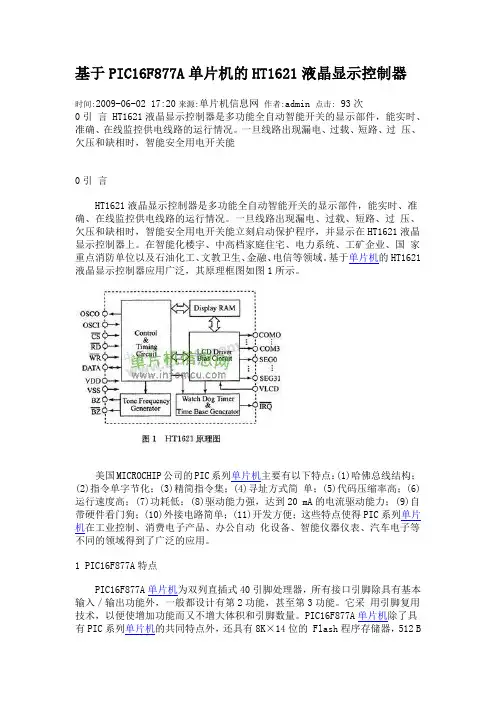

基于PIC16F877A单片机的HT1621液晶显示控制器时间:2009-06-02 17:20来源:单片机信息网作者:admin 点击: 93次0引言 HT1621液晶显示控制器是多功能全自动智能开关的显示部件,能实时、准确、在线监控供电线路的运行情况。

一旦线路出现漏电、过载、短路、过压、欠压和缺相时,智能安全用电开关能0引言HT1621液晶显示控制器是多功能全自动智能开关的显示部件,能实时、准确、在线监控供电线路的运行情况。

一旦线路出现漏电、过载、短路、过压、欠压和缺相时,智能安全用电开关能立刻启动保护程序,并显示在HT1621液晶显示控制器上。

在智能化楼宇、中高档家庭住宅、电力系统、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。

基于单片机的HT1621液晶显示控制器应用广泛,其原理框图如图1所示。

美国MICROCHIP公司的PIC系列单片机主要有以下特点:(1)哈佛总线结构;(2)指令单字节化;(3)精简指令集;(4)寻址方式简单;(5)代码压缩率高;(6)运行速度高;(7)功耗低;(8)驱动能力强,达到20 mA的电流驱动能力;(9)自带硬件看门狗;(10)外接电路简单;(11)开发方便;这些特点使得PIC系列单片机在工业控制、消费电子产品、办公自动化设备、智能仪器仪表、汽车电子等不同的领域得到了广泛的应用。

1 PIC16F877A特点PIC16F877A单片机为双列直插式40引脚处理器,所有接口引脚除具有基本输入/输出功能外,一般都设计有第2功能,甚至第3功能。

它采用引脚复用技术,以便使增加功能而又不增大体积和引脚数量。

PIC16F877A单片机除了具有PIC系列单片机的共同特点外,还具有8K×14位的 Flash程序存储器,512 B数据存储器,256×8位EEP-ROM,33条I/O口线,8路10位A/D通道等。

可见,PIC16F877A非常适用于HT1621液晶显示控制。

用HT1621驱动LCD的方法

用HT1621驱动LCD的方法

用HT1621驱动LCD的方法HT1621是一种专门用于驱动液晶显示屏的电路芯片。

它主要由一个128x32位的RAM、一个系统控制单元、一个液晶电压驱动器和一个驱动信号产生器组成。

下面将详细介绍如何使用HT1621来驱动液晶显示屏。

首先,我们需要了解HT1621的引脚和功能。

HT1621具有36个I/O引脚,其中包括数据线D0-D15、片选线CS、读/写线WR、串行时钟线CLK、复位线RESET和外部时钟线CLOCK。

可以通过这些引脚来与HT1621进行通信和控制。

接下来,我们需要了解液晶显示屏的工作原理。

一般来说,液晶屏主要由一个像素矩阵和一个驱动电路组成。

驱动电路负责根据控制信号来控制像素的亮度。

液晶显示屏的像素矩阵可以根据需要进行修改,以显示所需的图形或文本。

基于以上原理,我们可以开始使用HT1621来驱动液晶显示屏。

以下是一个基本的步骤:1.连接电路:首先,将HT1621和液晶显示屏连接起来。

根据液晶显示屏的引脚分配表和HT1621的引脚分配表,进行正确的连接。

确保电路在工作时不会发生短路或其他问题。

2.初始化HT1621:在开始使用HT1621之前,需要执行一些初始化操作。

这包括设置像素矩阵的大小、选择使用的驱动模式(静态或动态)以及配置其他相关参数。

可以通过向HT1621发送一系列特定的配置命令来完成这些初始化操作。

3.发送数据:一旦HT1621完成初始化,就可以开始向液晶显示屏发送数据了。

可以通过编程将所需的图形或文本数据写入HT1621的RAM中。

注意,HT1621的RAM大小为128x32位,所以需要将图形或文本数据适当地分割和映射到RAM中的相应位置。

4.刷新液晶显示屏:一旦数据写入HT1621的RAM中,需要根据需要刷新液晶显示屏以显示所需的图形或文本。

可以通过向HT1621发送刷新命令来触发刷新操作。

HT1621将读取RAM中的数据并根据驱动电路的要求控制液晶显示屏中的像素亮度。

段码LCD液晶屏驱动方法

段码LCD液晶屏驱动方法

TFT液晶屏:段码LCD液晶屏驱动方法段码LCD液晶屏驱动方法首先,不要以为用单片机来驱动就以为段码屏是直流驱动的,其实,段码屏是交流驱动,什么是交流?矩形波,正弦波等。

大家可能会经常用驱动芯片来玩,例如HT1621等,但是有些段式屏IO口比较少,或者说IO口充足的情况下,也可以省去写控制器的驱动了。

与单片机接口方便,而后者驱动电流小,功耗低、寿命长、字形美观、显示清晰、视角大、驱动方式灵活、应用广泛。

但在控制上LCD较复杂,因为LCD 电极之间的相对电压直流平均值必须为0,否则易引起LCD氧化,因此LCD不能简单地用电平信号控制,而要用一定波形的方波序列来控制。

LCD显示有静态和时分割两种方式,前者简单,但是需要较多的口线;后者复杂,但所需口线较少,这两种方式由电极引线的选择方式确定。

下面以电子表的液晶显示为例,小时的高位同时灭或亮,分钟的高位在显示数码1~5时,其顶部和底部也是同时灭或亮,两个dot点也是同时亮或灭,其驱动方式是偏置比为1/2的时分割驱动,共有11个段电极和两个公共电极。

但是,IO模拟驱动段式液晶有一个前提条件,就是IO必须是三态,为什么?下面我们一起细细道来:第一步,段码式液晶屏的重要参数:工作电压,占空比,偏压比。

这三个参数非常重要,必须都要满足。

第二步,驱动方式:根据LCD的驱动原理可知,LCD像素点上只能加上AC电压,LCD显示器的对比度由COM脚上的电压值减去SEG脚上的电压值决定,当这个电压差大于LCD的饱和电压就能打开像素点,小于LCD阈值电压就能关闭像素点,LCD型MCU已经由内建的LCD驱动电路自动产生LCD驱动信号,因此只要I/O口能仿真输出该驱动信号,就能完成LCD的驱动。

段码式液晶屏幕主要有两种引脚,COM,SEG,跟数码管很像,但是,压差必须是交替变化,例如第一时刻是正向的3V,那么第二时刻必须是反向的3V,注意一点,如果给段码式液晶屏通直流电,不用多久屏幕就会废了,所以千万注意。

HT1621测试驱动程序,高手勿喷!

HT1621测试驱动程序,高手勿喷!

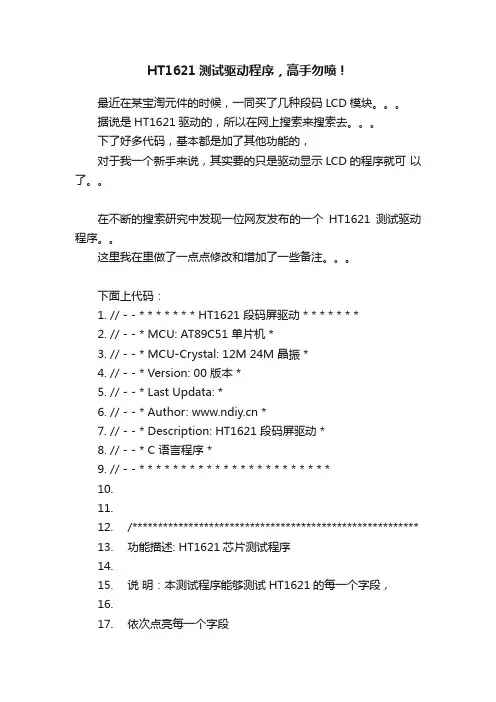

HT1621测试驱动程序,高手勿喷!最近在某宝淘元件的时候,一同买了几种段码LCD模块。

据说是HT1621驱动的,所以在网上搜索来搜索去。

下了好多代码,基本都是加了其他功能的,对于我一个新手来说,其实要的只是驱动显示LCD的程序就可以了。

在不断的搜索研究中发现一位网友发布的一个HT1621测试驱动程序。

这里我在里做了一点点修改和增加了一些备注。

下面上代码:1.// - - * * * * * * * HT1621 段码屏驱动 * * * * * * *2.// - - * MCU: AT89C51 单片机 *3.// - - * MCU-Crystal: 12M 24M 晶振 *4.// - - * Version: 00 版本 *5.// - - * Last Updata: *6.// - - * Author: *7.// - - * Description: HT1621 段码屏驱动 *8.// - - * C 语言程序 *9.// - - * * * * * * * * * * * * * * * * * * * * * * *10.11.12./********************************************************13.功能描述: HT1621芯片测试程序14.15.说明:本测试程序能够测试HT1621的每一个字段,16.17.依次点亮每一个字段18.19.参数:20.********************************************************/21.22.// - - 引用库23.#include24.25.26.// - - 定义函数27.#define uchar unsigned char28.#define uint unsigned int29.30.#define BIAS 0x52 //0b1000 0101 0010 1/3duty 4com31.#define SYSDIS 0X00 //0b1000 0000 0000 关振系统荡器和LCD偏压发生器32.#define SYSEN 0X02 //0b1000 0000 0010 打开系统振荡器33.#define LCDOFF 0X04 //0b1000 0000 0100 关LCD偏压34.#define LCDON 0X06 //0b1000 0000 0110 打开LCD偏压35.#define XTAL 0x28 //0b1000 0010 1000 外部接时钟36.#define RC256 0X30 //0b1000 0011 0000 内部时钟37.#define TONEON 0X12 //0b1000 0001 0010 打开声音输出38.#define TONEOFF 0X10 //0b1000 0001 0000 关闭声音输出39.#define WDTDIS 0X0A //0b1000 0000 1010 禁止看门狗40.41.// - - 定义接口42.// - - HT1621控制位(液晶模块接口定义,根据自已的需要更改)43.sbit HT1621_CS=P3^2; // - - HT1621使能引脚44.sbit HT1621_WR=P3^3; // - - HT1621时钟引脚45.sbit HT1621_DAT=P3^4; // - - HT1621数据引脚46.47.// - - 定义变量,数组48.uchar code49.Ht1621Tab[]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x 00,0x00,0x00,0x00,50.51.0x00,0x00,0x00,0x00,0x00};52.53.// - - 定义子程序函数54.void Ht1621_Init(void); // - - 初始化 HT162155.void Ht1621Wr_Data(uchar Data,uchar cnt); // - - HT1621 写入数据函数56.void Ht1621WrCmd(uchar Cmd); // - - HT1621 写入命令函数57.void Ht1621WrOneData(uchar Addr,uchar Data); // - - HT1621 在指定地址写入数据函数58.void Ht1621WrAllData(uchar Addr,uchar *p,uchar cnt); // - - HT1621 连续写入数据函数59.60.void Ht1621_delay_10us(uint n); // - - 10微秒的延时子程序61.void Ht1621_delayms(uint xms); // - - 1毫秒延时程序62.63./********************************************************64.函数名称:void Ht1621_Init(void)65.功能描述: HT1621初始化66.全局变量:无67.参数说明:无68.返回说明:无69.版本:1.070.说明:初始化后,液晶屏所有字段均显示71.********************************************************/72.void Ht1621_Init(void)73.{74.HT1621_CS=1;75.HT1621_WR=1;76.HT1621_DAT=1;77.Ht1621_delayms(500); // - - 延时使LCD工作电压稳定78.Ht1621WrCmd(BIAS);79.Ht1621WrCmd(RC256); // - - 使用内部振荡器80.Ht1621WrCmd(SYSDIS); // - - 关振系统荡器和LCD偏压发生器81.Ht1621WrCmd(WDTDIS); // - - 禁止看门狗82.Ht1621WrCmd(SYSEN); // - - 打开系统振荡器83.Ht1621WrCmd(LCDON); // - - 打开声音输出84.}85.86./******************************************************87.函数名称:void Ht1621Wr_Data(uchar Data,uchar cnt)88.功能描述: HT1621数据写入函数89.全局变量:无90.参数说明:Data为数据,cnt为数据位数91.返回说明:无92.说明:写数据函数,cnt为传送数据位数,数据传送为低位在前93.*******************************************************/94.void Ht1621Wr_Data(uchar Data,uchar cnt)95.{96.uchar i;97.for (i=0;i<>98.{99.HT1621_WR=0;100.Ht1621_delay_10us(1);101.HT1621_DAT=Data&0x80;102.Ht1621_delay_10us(1);103.HT1621_WR=1;104.Ht1621_delay_10us(1);105.Data<>106.}107.}108.109./******************************************************** 110.函数名称:void Ht1621WrCmd(uchar Cmd)111.功能描述: HT1621命令写入函数112.全局变量:无113.参数说明:Cmd为写入命令数据114.返回说明:无115.说明:写入命令标识位100116.********************************************************/ 117.void Ht1621WrCmd(uchar Cmd)118.{119.HT1621_CS=0;120.Ht1621_delay_10us(1);121.Ht1621Wr_Data(0x80,4); // - - 写入命令标志100 122.Ht1621Wr_Data(Cmd,8); // - - 写入命令数据123.HT1621_CS=1;124.Ht1621_delay_10us(1);125.}126.127./******************************************************** 128.函数名称:void Ht1621WrOneData(uchar Addr,uchar Data)129.功能描述: HT1621在指定地址写入数据函数130.全局变量:无131.参数说明:Addr为写入初始地址,Data为写入数据132.返回说明:无133.说明:因为HT1621的数据位4位,所以实际写入数据为参数的后4位134.********************************************************/ 135.void Ht1621WrOneData(uchar Addr,uchar Data)136.{137.HT1621_CS=0;138.Ht1621Wr_Data(0xa0,3); // - - 写入数据标志101139.Ht1621Wr_Data(Addr<2,6); -="" -="">140.Ht1621Wr_Data(Data<4,4); -="" -="">141.HT1621_CS=1;142.Ht1621_delay_10us(1);143.}144.145./******************************************************** 146.函数名称:void Ht1621WrAllData(uchar Addr,uchar *p,uchar cnt)147.功能描述: HT1621连续写入方式函数148.全局变量:无149.参数说明:Addr为写入初始地址,*p为连续写入数据指针,t为写入数据总数151.返回说明:无152.说明:HT1621的数据位4位,此处每次数据为8位,写入数据153.总数按8位计算154.********************************************************/ 155.void Ht1621WrAllData(uchar Addr,uchar *p,uchar cnt) 156.{157.uchar i;158.HT1621_CS=0;159.Ht1621Wr_Data(0xa0,3); // - - 写入数据标志101160.Ht1621Wr_Data(Addr<2,6); -="" -="">161.for (i=0;i<>162.{163.Ht1621Wr_Data(*p,8); // - - 写入数据164.p++;165.}166.HT1621_CS=1;167.Ht1621_delay_10us(1);168.}169.170.void Ht1621_delay_10us(uint n) // - - 10微秒的延时子程序171.{172.uint i,j;173.for(i=n;i>0;i--)174.for(j=2;j>0;j--);175.}176.177.void Ht1621_delayms(uint xms) // - - 1毫秒延时程序178.{179.uint i,j;180.for(i = xms;i > 0;i --)181.for(j = 110;j > 0;j --);182.}183.184.185./***********************************186.HT1621 测试程序,作为库文件请注释掉187.***********************************/188.void main()189.{190.uchar i,j,t;191.Ht1621_Init(); // - - 上电初始化LCD192.Ht1621_delayms(5000); // - - 延时一段时间193.while(1){194.Ht1621_delayms(2000);195.Ht1621WrAllData(0,Ht1621Tab,16); // - - 清除1621寄存器数据,暨清屏196.for (i=0;i<>197.{198.t=0x01;199.for (j=0;j<>200.{201.Ht1621WrOneData(i,t);202.t<>203.t++;204.P1_5=~P1_5; // - - 循环点亮LED205.Ht1621_delayms(500);206.}207.}208.}209.}210.经测试在12M 24M 的晶振下能正常显示。

HT1621驱动段码液晶屏

HT1621驱动段码液晶屏

第十七节:液晶屏第三大类定律—任意位置显示一个点(HT1621驱动段码液晶屏)(1)开场白:段码液晶屏往往应用在出货量比较大的家用消费类电子,比如空调遥控器,小时候带的电子手表等,都是段码屏。

段码屏是非标屏,都是客户定做的,第一次开模费大概一两千元,厂家一般都会有起订量的要求,除此之外,它的单位成本相对要比点阵屏要便宜,而且我个人认为显示的效果要比点阵屏漂亮。

段码屏的驱动程序跟数码管的静态驱动程序一样,只要我们弄懂了怎样显示一个基本单位,根据此基本单位编写一个字库表,然后用与(&)和或(|)这两种位运算符就可以随心所欲编写我们要显示的数字或者形状。

有两种常用的驱动方案:第一种:如果单片机内部集成了seg和com引脚的液晶驱动模块,直接用单片机驱动。

第二种:单片机用3个IO口跟HT1621进行通讯,用HT1621驱动段码屏。

这节我重点介绍第二种。

HT1621有4个COM,分别是com3,com2,com1,com0。

有32个SEG,分别是SEG0,SEG1….SEG31。

什么是COM,什么是SEG?用鸿哥的思路来解释,COM就是横向上的X坐标,SEG就是纵向上的Y坐标。

X坐标与Y坐标组合成一张表格,每格代表一个显示点。

比如HT1621,有4个COM,32个SEG,组成一个32行,每行装4个点的表格,一共有128个点,也就是最多可以显示128个点,用数码管的思路,最多可以显示128个LED灯。

因为纵向上有32行,因此Y轴的地址范围是0到31。

每一行X轴上的4个点,我们用一个字节来表示。

一个字节有8位,高4位分别代表这个4个点,低4位为空。

比如第一行(SEG0行)的第1个(COM3)要显示,第2个(COM2)要显示,第3个(COM1)不要显示,第4个(COM0)不要显示,那么用一个字节来表示就是十六进制的0xc0.要把这两个点点亮,只要把X轴的数据设置成0xc0,Y轴的数据设置成0x00,然后放到鸿哥精心研制的seg_display(unsigned char col, unsigned char pag)驱动程序里就可以了.(2)功能需求:在COM和SEG组成的4X32表格中,显示第二行的第3和第4两个点。

HT1621液晶显示驱动详细原理及程序

HT1621液晶显示驱动详细原理及程序

Ht1621液晶显示详细驱动使用说明以及程序1.概述HT1621是128点内存映象和多功能的LCD驱动器,HT1621的软件配置特性使它适用于多种LCD应用场合,包括LCD模块和显示子系统。

用于连接主控制器和HT1621的管脚只有4或5条,HT1621还有一个节电命令用于降低系统功耗。

在虎风所做的这个系统中ht1621用于驱动一个静态的LCD液晶显示器。

液晶显示的方式分为静态显示和动态显示。

静态与动态的区别在于静态显示是持续供电的,而动态显示是利用人的视觉停留效果,快速扫描数码管各个段,让人在视觉上感觉到数码管是同时显示的。

2.HT1621接线原理图3.静态LCD结构图4.几个曾经纠结的概念Time base:时基,即时间基准,可以用来输出,作为外部时钟的时间基准。

占空比:将所有公共电极(COM)各施加一次扫描电压的时间叫一帧,单位时间内扫描多少帧的频率叫帧频,将扫描公共电极(COM)选通的时间与帧周期之比叫占空比。

通常占空比等于公共电极数N的倒数,即1/N。

这就是说假如你要驱动4个液晶,就需要4个COM,那么你的占空比就要设定为1/4。

偏压比:指的是液晶的偏压系数,可以看看专业技术文章,偏压目的是克服交叉效应,通过把半选择点与非选择点的电压平均,适度提高非选择点的电压来抵消半选择点上的一部分电压,使半选择点上的电压下降,从而提高显示对比度;最终行半选择点和非选择点上的电压均为显示电压的1/a,1/a就称为偏压系数,也称为偏压。

此方法称为1/a偏压的平均电压法,简称为1/a偏压法。

VLCD(LCD驱动电压): LCD的驱动电压为加在点亮部分的段电压与公共电压之差(峰-峰值)。

5.关于RAM地址映射的概念为了这个问题困扰了很久,虎风太愚钝啦……Ht1621有一个32*4的LCD驱动,映射到32*4的RAM地址。

上图中写命令101后面跟6位RAM地址,那么这个地址是如何确定的呢?其实说白了也很简单,RAM地址就是SEG的序号。

HOLTEK HT1621 LCD 驱动器

HOLTEK HT1621 LCD 驱动器
-6-
或外部时钟 256KHz 产生
时基发生器和 WDT 配置图
如果系统源频率是片内振荡器频率 256KHz 或外部 256KHz 时钟频率 则被 3 阶预 分频器分成 32KHz 时基发生器和 WDT 共用同样的 8 阶计数器 所以使用与时基发生器和 WDT 相关的命令项时一定要小心 例如 执行 WDT DIS 命令使时基发生器失效 执行 WDT EN 命令不仅使时基发生器有效 而且使 WDT 溢出标志输出有效 WDT 溢出标志输出连接 到/IRQ 管脚 TIMER EN 命令执行后 WDT 不与/IRQ 相连接 时基发生器的输出连接到 /IRQ 管脚 CLRWDT 命令用于清除 WDT 溢出标志 时基发生器的值可用 CLR WDT 或 CLR TIMER 命令清除 CLR WDT 或 CLR TIMER 命令应在对应的 WDT EN 或 TIMER EN 命令 之前执行 在执行/IRQ EN 命令之前应先执行 CLR WDT 或 CLR TIMER 命令 在从 WDT 模式转换到时基模式之前 必须执行 CLR TIMER 当 WDT 溢出时 /IRQ 管脚将保持低电 平直到执行 CLR WDT 或/IRQ DIS 命令为止 当/IRQ 输出失效时 /IRQ 管脚处于高阻状态 执行/IRQ EN 或/IRQ DIS 命令使/IRQ 输出有效或无效 /IRQ EN 命令使时基发生器或 WDT 溢出标志输出到/IRQ 管脚上 时基发生器和 WDT 的配置参见图 在使用片内振荡器或晶振 的情况下 可用相关的系统命令打开或关闭振荡器 关闭振荡器后 可以降低系统功耗 在 节电模式下 时基/WDT 将失效
n/ fLCD
300 500
2.0 或 4.0
2
单位
KHz KHz KHz KHz KHz KHz

HT1621中文

HT1621中文
-6-
广州周立功单片机发展有限公司 Tel 020 38730976 38730977 Fax:38730925
或外部时钟 256KHz 产生
时基发生器和 WDT 配置图
如果系统源频率是片内振荡器频率 256KHz 或外部 256KHz 时钟频率 则被 3 阶预 分频器分成 32KHz 时基发生器和 WDT 共用同样的 8 阶计数器 所以使用与时基发生器和 WDT 相关的命令项时一定要小心 例如 执行 WDT DIS 命令使时基发生器失效 执行 WDT EN 命令不仅使时基发生器有效 而且使 WDT 溢出标志输出有效 WDT 溢出标志输出连接 到/IRQ 管脚 TIMER EN 命令执行后 WDT 不与/IRQ 相连接 时基发生器的输出连接到 /IRQ 管脚 CLRWDT 命令用于清除 WDT 溢出标志 时基发生器的值可用 CLR WDT 或 CLR TIMER 命令清除 CLR WDT 或 CLR TIMER 命令应在对应的 WDT EN 或 TIMER EN 命令 之前执行 在执行/IRQ EN 命令之前应先执行 CLR WDT 或 CLR TIMER 命令 在从 WDT 模式转换到时基模式之前 必须执行 CLR TIMER 当 WDT 溢出时 /IRQ 管脚将保持低电 平直到执行 CLR WDT 或/IRQ DIS 命令为止 当/IRQ 输出失效时 /IRQ 管脚处于高阻状态 执行/IRQ EN 或/IRQ DIS 命令使/IRQ 输出有效或无效 /IRQ EN 命令使时基发生器或 WDT 溢出标志输出到/IRQ 管脚上 时基发生器和 WDT 的配置参见图 在使用片内振荡器或晶振 的情况下 可用相关的系统命令打开或关闭振荡器 关闭振荡器后 可以降低系统功耗 在 节电模式下 时基/WDT 将失效
插口号

液晶显示技术HT1621的应用(C语言)

液晶显示技术HT1621的应用(C语言)

HT1621的应用(C语言)#include <reg51.h>#include <intrins.h>#include <stdio.h>#define uchar unsigned char#define uint unsigned int#define nop() _nop_()#define BIAS 0X29 /*1/3偏压比,四个公共口*/#define RC256 0X18 /*系统时钟源,片内RC振荡器*/ #define SYSTEN 0X01 /*打开系统振荡器*/#define LCDON 0X03 /*打开LCD偏压发生器*/sbit CS =P1^0;sbit W =P1^1;sbit DAT=P1^2;/*0~9的段码*/uchar code Disp_NUM[]={0xED,0x60,0xA7,0xE3,0x6A,0xCB,0x4F,0xE0,0xEF,0xEB};void Init(void);void Int1621(void);void Display(void);void CMD_mode(void);void Set_Adr(uchar address); /*设置地址*/void Sent_Bnb(uchar Bytedat,n); /*送一个字节的n位*/ void Delayms(uint i);void Init(void){CS=1;W=1;DAT=1;CS=0;}void Int1621(void){CMD_mode();Sent_Bnb(SYSTEN,9);Sent_Bnb(RC256,9);Sent_Bnb(BIAS,9);Sent_Bnb(LCDON,9);}void Display(void){uchar h,i;for(h=0;h<9;h++){Set_Adr(0x00);for(i=0;i<16;i++) Sent_Bnb(*(Disp_NUM+h),8); }}void CMD_mode(void){Sent_Bnb(0x80,3);}void Set_Adr(uchar address){Sent_Bnb(0xa0,3); /*模式设置位*/ address<<=2;Sent_Bnb(address,6);}void Sent_Bnb(uchar Bytedat,n){uchar temp;for(temp=0;temp<n;temp++){W=0;nop();nop();if(Bytedat>0x80) DA T=1;else DAT=0;W=1;Bytedat<<=1;nop();}}void Delayms(uint i){uint temp;while((i--)!=0){for(temp=1000;temp!=0;temp--); }}void main(void){Init(); /*初始化*/Int1621();Init(); /*模式转换*/while(1){Display(); }}。

如何驱动液晶芯片HT1621

如何驱动液晶芯片HT1621
#define BIAS 0x52 //0b1000 0101 0010 #else
#define BIAS 0x50 //0b1000 0101 0000 #endif
1/3duty 4com 1/2duty 4com
#define SYSDIS 0X00
//0b1000 0000 0000 关振系统荡器和 LCD 偏压发生器
HT1621_DATA
: Pin8/PF4
HT1621_CS
: Pin18/PC1HT1621_WR: Pin25/PD0
HT1621_IRQ
: Pin27/PD2
HT1621_BACK_LED : Pin28/PD3
***********************************************************************
#define SYSEN 0X02
//0b1000 0000 0010 打开系统振荡器
#define LCDOFF 0X04
//0b1000 0000 0100 关 LCD 偏压
#define LCDON 0X06
//0b1000 0000 0110 打开 LCD 偏压
#define XTAL 0x28 //0b1000 0010 1000 外部接时钟
#define RC256 0X30
//0b1000 0011 0000 内部时钟
#define TONEON 0X12
//0b1000 0001 0010 打开声音输出
#define TONEOFF 0X10
//0b1000 0001 0000 关闭声音输出
#define WDTDIS 0X0A
//0b1000 0000 1010 禁止看门狗

一文解析段码LCD液晶屏驱动方法

一文解析段码LCD液晶屏驱动方法

一文解析段码LCD液晶屏驱动方法生活中小电器见到最多的lcd模组就是段码lcd液晶屏,段码lcd有普通的数码管的特征,又有点阵LCD的特征,固定的图形,优点是省成本而有好看,那么段码LCD 液晶屏是怎么驱动的呢?段码LCD液晶屏是如何显示的呢?跟随小编一起来了解一下吧。

段码LCD液晶屏驱动方法首先,不要以为用单片机来驱动就以为段码屏是直流驱动的,其实,段码屏是交流驱动,什么是交流?矩形波,正弦波等。

大家可能会经常用驱动芯片来玩,例如HT1621等,但是有些段式屏IO口比较少,或者说IO口充足的情况下,也可以省去写控制器的驱动了。

与单片机接口方便,而后者驱动电流小,功耗低、寿命长、字形美观、显示清晰、视角大、驱动方式灵活、应用广泛。

但在控制上LCD较复杂,因为LCD电极之间的相对电压直流平均值必须为0,否则易引起LCD氧化,因此LCD不能简单地用电平信号控制,而要用一定波形的方波序列来控制。

LCD显示有静态和时分割两种方式,前者简单,但是需要较多的口线;后者复杂,但所需口线较少,这两种方式由电极引线的选择方式确定。

下面以电子表的液晶显示为例,小时的高位同时灭或亮,分钟的高位在显示数码1~5时,其顶部和底部也是同时灭或亮,两个dot点也是同时亮或灭,其驱动方式是偏置比为1/2的时分割驱动,共有11个段电极和两个公共电极。

但是,IO模拟驱动段式液晶有一个前提条件,就是IO必须是三态,为什么?下面我们一起细细道来:第一步,段码式液晶屏的重要参数:工作电压,占空比,偏压比。

这三个参数非常重要,必须都要满足。

第二步,驱动方式:根据LCD 的驱动原理可知,LCD 像素点上只能加上AC 电压,LCD 显示器的对比度由COM脚上的电压值减去SEG 脚上的电压值决定,当这个电压差大于LCD 的饱和电压就能打开像素点,小于LCD 阈值电压就能关闭像素点,LCD 型MCU 已经由内建的LCD 驱动电路自动产生LCD 驱动信号,因此只要I/O 口能仿真输。

HT1621 LCD 控制器的使用

HT1621 LCD 控制器的使用

mov a, 2
mov code_datum, a
call send_command
jmp $+1
jmp start
;do it repeat
error:
jmp $
;******************************************
;Purpose : send command
;Parameter:
mov a, 0fh andm a, code_datum
set
CSB
ret
read endp
;------------------------------------------
;Purpose : read datum from 1621, then write a datum in the same register
temp_da
db ?
t_addr_h db ?
;----------------------------
;just a buffer
lock .SECTION 'CODE'
2
org
00h
HT48 MCU 对 HT1621 LCD 控制器的使用
jmp start
org
04h
reti
org
08h
reti
mov a, 0e3h
mov code_datum, a
call
send_command
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
mov a, 01h
mov code_datum, a

HT1621中文资料

HT1621中文资料
时基和看门狗定时器 WDT 时基发生器是一个 8 态增值尖峰计数器 可以产生准确的时基 WDT 由时基发生器和 一个 2 态增值尖峰计数器组成 它可以在主控制器或其它子系统处于异常状态时产生中断 WDT 溢出时产生片内 WDT 溢出标志 可用一命令选项使时基发生器和 WDT 溢出标志输 出到/IRQ 管脚 时基发生器和 WDT 时钟频率有 8 种 fWDT=32KHz/2n 这里的 n 值为 0 7 由命令项决定 等式中 32KHz 为系统频率 由晶振 32.768KHz 片内振荡器 (256KHz)
插口号
25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48
X
58.14 58.14 58.14 58.14 58.14 58.14 58.14 58.14 55.55 48.92 42.29 35.66 29.03 22.40 15.77 9.14 2.42 -4.21 -10.84 -17.47 -24.10 -30.73 -38.17 -45.39
广州周立功单片机发展有限公司 Tel 020 38730976 38730977 Fax:38730925
系统结构 显示内存 RAM 静态显示内存 RAM 以 32 4 位的格式储存所显示的数据 RAM 的数据直接映象 到 LCD 驱动器 可以用 READ WRITE 和 READ-MODIFY-WRITE 命令访问
概述 HT1621 是 128 点 内存映象和多功能的 LCD 驱动器 HT1621 的软件配置特性使它适 用于多种 LCD 应用场合 包括 LCD 模块和显示子系统 用于连接主控制器和 HT1621 的管 脚只有 4 或 5 条 HT1621 还有一个节电命令用于降低系统功耗

采用PIC单片机HT1621液晶显示控制器原理

采用PIC单片机HT1621液晶显示控制器原理

采用PIC单片机HT1621液晶显示控制器原理HT1621 液晶显示控制器是多功能全自动智能开关的显示部件,能实时、准确、在线监控供电线路的运行情况。

一旦线路出现漏电、过载、短路、过压、欠压和缺相时,智能安全用电开关能立刻启动保护程序,并显示在HT1621 液晶显示控制器上。

在智能化楼宇、中高档家庭住宅、电力系统、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。

基于单片机的HT1621 液晶显示控制器应用广泛,其原理框图如图1 所示。

美国MICROCHIP 公司的PIC 系列单片机主要有以下特点:(1)哈佛总线结构;(2)指令单字节化;(3)精简指令集;(4)寻址方式简单;(5)代码压缩率高;(6)运行速度高;(7)功耗低;(8)驱动能力强,达到20 mA 的电流驱动能力;(9) 自带硬件看门狗;(10)外接电路简单;(11)开发方便;这些特点使得PIC 系列单片机在工业控制、消费电子产品、办公自动化设备、智能仪器仪表、汽车电子等不同的领域得到了广泛的应用。

PIC16F877A 特点PIC16F877A 单片机为双列直插式40 引脚处理器,所有接口引脚除具有基本输入/输出功能外,一般都设计有第2 功能,甚至第3 功能。

它采用引脚复用技术,以便使增加功能而又不增大体积和引脚数量。

PIC16F877A 单片机除了具有PIC 系列单片机的共同特点外,还具有8K 乘以14 位的Flash 程序存储器,512 B 数据存储器,256 乘以8 位EEP-ROM,33 条I/O 口线,8 路10 位A/D 通道等。

可见,PIC16F877A 非常适用于HT1621 液晶显示控制。

HT1621 液晶驱动器概述。

HC1621液晶显示模块使用手册

HC1621液晶显示模块使用手册
G6BFGH'G.7 #
*'8;8

&$7*5 + , 67%
$
" * 00#<0 = 67%
VDD VSS
V0
LEDA LEDK
controller and driver
16COM
16*2
NT7065B X 1
40SEG
controll signal
40SEG
driver NT7066U X 1
LED BACKLIGHT

-4-
清达光电技术有限公司
输入高电平
VIH
--
0.7 VDD --
VDD
V
输入低电平
VIL
--
GND
-- 0.2 VDD V
逻辑工作电流
VDD –VSS
IDD
--
1.5
--
mA
=5.0V
LCD 驱动电压*
VLCD Φ=0
Ta=25 oC
--
4.6
--
V
θ=0 *此电压由模块内部产生,客户只需用接口定义中所要求的+5.0V 即可。
LED
规格 122.0(W)×44.0(H)×13.5MAX.(T)
99.0(W)×24.0(H) 94.84(W)×20.0(H) 16 characters x 2 Lines 4.84(W)×9.66(H) 0.92(W)×1.10(H)
单位 mm mm mm --mm mm
备注
RS R/W
E DB0~DB7
符号 φ2-φ1
K
Tr(rise) Tf(fall)
(Ta=25 oC ,VDD=5.0V)

第17节:液晶屏第三大类定律—任意位置显示一个点(HT1621驱动段码液晶屏)

第17节:液晶屏第三大类定律—任意位置显示一个点(HT1621驱动段码液晶屏)
#define RC256 0X30
#define SYSTEN 0X02
#define SYSDIS 0X00
#define LCDON 0X06
(未完待续,下节更精彩,不要走开哦)
{
unsigned char i;
unsigned char y=0;
for(i=0;i<32;i++)
{
seg_display(0x00,y);
y=y+1;
}
}
(6)小结:
write_com(LCDON); //开启LCD
}
//显示基本单位点,本节的核心内容。col代表X轴,X轴的数据用位来表示,一个字节中的高4位来表示。pag代表Y轴
void seg_display(unsigned char col, unsigned char pag)
_nop_();
_nop_();
ht162x_wr_dr=1;
_nop_();
_nop_();
_nop_();
nbit<<=1;
}
}
//------------------写命令到LCD,,驱动液晶程序的一部分------------------------------
for(i=0;i<n;i++)
{
ht162x_wr_dr=0;
if(nbit>=0x80) //判断最高位
ht162x_data_dr=1;
else
ht162x_data_dr=0;
_nop_();
sbit ht162x_data_dr=P3^1;

STM32液晶显示HT1621驱动原理及程序代码

STM32液晶显示HT1621驱动原理及程序代码

STM32液晶显⽰HT1621驱动原理及程序代码1、HT1621电路分析HT1621为32×4即128点内存映像LCD驱动器,包含内嵌的32×4位显⽰RAM内存和时基发⽣器以及WDT看门狗定时器.HT1621驱动电路如下图所⽰:与单⽚机相连接控制的有9脚CS,3脚WR,12脚DATA,其功能描述如下表。

2、字符显⽰原理液晶管点亮和熄灭原理分别为在对应的RAM地址中写1和写0.⾸先需要清楚所驱动控制的液晶的COM-SEG对应关系,然后需要了解HT1621的32×4RAM地址映射。

例如要控制的液晶的装脚成品图部分如下:着重看⼀个液晶数码管,我们了解原理就⾏。

可以看到图3中是第2个液晶数码管,有7段,分别为A,B,C,D,E,F,G。

也就分别为下⾯COM\SEG地址对应关系图中的2A,2B,2C,2D,2E,2F,2G。

液晶的显⽰字符的部分COM公共端输出⼝和SEG段输出⼝的分布如下表所⽰,同理我们可以看到例如:2D对应(SEG5,COM0),2E对应(SEG5,COM1),2F对应(SEG5,COM2),2A对应(SEG5,COM3),2C对应(SEG4,COM1),2G对应(SEG4,COM2),2B对应(SEG4,COM3)。

搞清楚我们要控制的对象之后那, HT1621的RAM 地址映射如下图所⽰:可以清楚的看到要控制液晶段对应SEG号作为6位地址,COM号对应作为4位数据写⼊,此时注意4位数据的⾼低位。

写数据到RAM命令格式为:101+6位RAM地址+4位数据,其中RAM地址为SEG序号.例如我们在图3的第⼆个液晶数码管上显⽰数字,⾸先我们根据图3得到地址映射关系,先写⼊地址SEG4中的四位数据(COM3,COM2,COM1,COM0),再写如地址SEG5中的四位数据(COM3,COM2,COM1,COM0),对应关系如下:。

ht1621中文资料

ht1621中文资料
2.4
典型 值
150 300 60 120
最大 值 5.2 300 600 120 240
单位
V
A A A A
rm.
IDD 工作电流
3V 不带负载 5V 外部时钟源
100 200 A 200 400 A

ISTB VIL VIH IOL1 IOH1 IOL2 IOH2 IOL3 IOH3 RPH
待机电流
时基和看门狗定时器 WDT 时基发生器是一个 8 态增值尖峰计数器 可以产生准确的时基 WDT 由时基发生器和 一个 2 态增值尖峰计数器组成 它可以在主控制器或其它子系统处于异常状态时产生中断 WDT 溢出时产生片内 WDT 溢出标志 可用一命令选项使时基发生器和 WDT 溢出标志输 出到/IRQ 管脚 时基发生器和 WDT 时钟频率有 8 种 fWDT=32KHz/2n 这里的 n 值为 0 7 由命令项决定 等式中 32KHz 为系统频率 由晶振 32.768KHz 片内振荡器 (256KHz)
海纳电子资讯网:www.fpga-arm.com 为您提供各种IC中文资料
广州周立功单片机发展有限公司 Tel 020 38730976 38730977 Fax:38730925
HOLTEK HT1621 LCD 驱动器
特性
* 工作电压 2.4 5.2V
* 内嵌 256KHz RC 振荡器 * 可外接 32KHz 晶片或 256KHz 频率源输入
32.768 32.768 256 256 fSYS1/102 4 fSYS2 /128 fSYS3/102 4
n/ fLCD
KHz KHz KHz KHz
Hz
Hz
rm.
a Hz
-s

第十六节:液晶屏第三大类定律—任意位置显示一个点(彩色320240点阵屏)

第十六节:液晶屏第三大类定律—任意位置显示一个点(彩色320240点阵屏)

第十六节:液晶屏第三大类定律—任意位置显示一个点(彩色320240点阵屏)第三大类定律:任意位置显示一个点的类型。

这类液晶屏在任意位置上以一个点为基本单位,因此X坐标数值的最大范围就直接是横向上的点阵数减去一(因为从零开始)。

而Y坐标数值的最大范围就直接是纵向上的点阵数减去一(因为从零开始)。

(1)开场白:这节我以彩色320240点阵屏为例子,来继续深入了解第三大类定律:任意位置显示一个点的类型。

彩色320240点阵屏跟TFT彩屏有点不一样,彩色320240点阵屏是低像素的屏,仅仅适合显示有颜色的图标或者字体,不能显示照片或者图像等,单片机驱动它完全没有问题。

TFT彩屏是高像素的屏,可以显示照片或者图像,用单片机驱动会显得力不从心,必须用高级的芯片,比如ARM系列的。

我这节讲的彩色320240点阵屏是用什么驱动IC呢?这个我也没有仔细去查,反正这类屏很常用,从深圳南头关外的107国道开往固戍方向的小型公共汽车上,就可以看到驾驶室仪表上用的就是这个屏,黑底红字,视觉效果非常棒。

如果读者看了鸿哥之前几节关于液晶显示屏的文章,相信读者能摸出了我做液晶驱动程序的套路:第一步:当我拿到一款新的液晶屏时,我会先从液晶厂家要回一个演示驱动程序,如果厂家没有就想办法在网上下载一个。

靠看驱动芯片的PDF文档写驱动程序是最笨的一个办法。

第二步:厂家或者网上的演示驱动程序大部分都是很乱,没有规则的,但是不用怕,只要根据“吴坚鸿液晶显示三大类定律“的指导思想,在别人的演示驱动程序中寻找到最核心的东西,也就是显示的基本单位是属于三种类型中的哪一种,最后根据显示单位的类型自己动手编写几个最核心的程序void zf_display816, void hz_display1616, void hz_display2424就够了,其它初始化的寄存器参数从来不用管,照抄就可以了。

彩色320240液晶屏实际上就是由一块彩色320240液晶屏组成的,没有分屏合并的概念。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

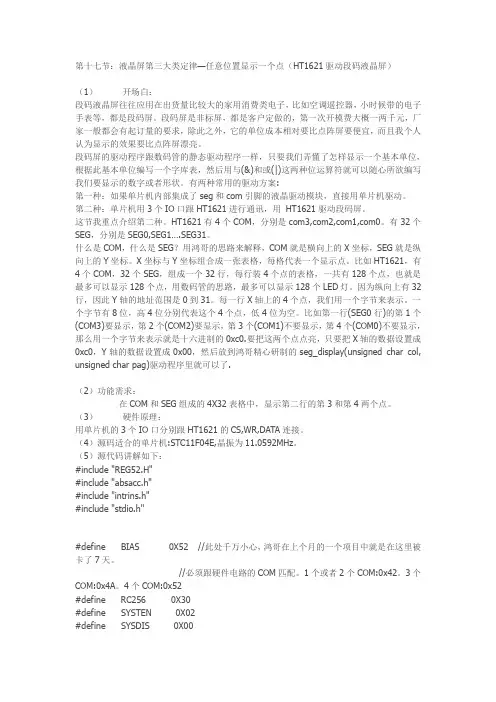

第十七节:液晶屏第三大类定律—任意位置显示一个点(HT1621驱动段码液晶屏)
(1)开场白:
段码液晶屏往往应用在出货量比较大的家用消费类电子,比如空调遥控器,小时候带的电子手表等,都是段码屏。

段码屏是非标屏,都是客户定做的,第一次开模费大概一两千元,厂家一般都会有起订量的要求,除此之外,它的单位成本相对要比点阵屏要便宜,而且我个人认为显示的效果要比点阵屏漂亮。

段码屏的驱动程序跟数码管的静态驱动程序一样,只要我们弄懂了怎样显示一个基本单位,根据此基本单位编写一个字库表,然后用与(&)和或(|)这两种位运算符就可以随心所欲编写我们要显示的数字或者形状。

有两种常用的驱动方案:
第一种:如果单片机内部集成了seg和com引脚的液晶驱动模块,直接用单片机驱动。

第二种:单片机用3个IO口跟HT1621进行通讯,用 HT1621驱动段码屏。

这节我重点介绍第二种。

HT1621有4个COM,分别是com3,com2,com1,com0。

有32个SEG,分别是SEG0,SEG1….SEG31。

什么是COM,什么是SEG?用鸿哥的思路来解释,COM就是横向上的X坐标,SEG就是纵向上的Y坐标。

X坐标与Y坐标组合成一张表格,每格代表一个显示点。

比如
HT1621,有4个COM,32个SEG,组成一个32行,每行装4个点的表格,一共有128个点,也就是最多可以显示128个点,用数码管的思路,最多可以显示128个LED灯。

因为纵向上有32行,因此Y轴的地址范围是0到31。

每一行X轴上的4个点,我们用一个字节来表示。

一个字节有8位,高4位分别代表这个4个点,低4位为空。

比如第一行(SEG0行)的第1个(COM3)要显示,第2个(COM2)要显示,第3个(COM1)不要显示,第4个(COM0)不要显示,那么用一个字节来表示就是十六进制的0xc0.要把这两个点点亮,只要把X轴的数据设置成0xc0,Y轴的数据设置成0x00,然后放到鸿哥精心研制的
seg_display(unsigned char col, unsigned char pag)驱动程序里就可以了.
(2)功能需求:
在COM和SEG组成的4X32表格中,显示第二行的第3和第4两个点。

(3)硬件原理:
用单片机的3个IO口分别跟HT1621的CS,WR,DATA连接。

(4)源码适合的单片机:STC11F04E,晶振为11.0592MHz。

(5)源代码讲解如下:
#include "REG52.H"
#include "absacc.h"
#include "intrins.h"
#include "stdio.h"
#define BIAS 0X52 //此处千万小心,鸿哥在上个月的一个项目中就是在这里被卡了7天。

//必须跟硬件电路的COM匹配。

1个或者2个COM:0x42。

3个COM:0x4A。

4个COM:0x52
#define RC256 0X30
#define SYSTEN 0X02
#define SYSDIS 0X00
#define LCDON 0X06
void SendBitToHT1621(unsigned char nbit,unsigned char n);//发送一个字节中的N位到HT1621里,驱动程序的最底层部分
void write_com(unsigned char cmdcode); //写命令到LCD
void init_lcd(); //--初始化LCD屏
void seg_display(unsigned char col, unsigned char pag); //显示基本单位点
void screen_clear (); //清空屏幕的内容
//补充说明:吴坚鸿程序风格是这样的,凡是输出IO后缀都是_dr,凡是输入的//IO后缀都//是_sr
sbit ht162x_data_dr=P3^1;
sbit ht162x_cs_dr=P3^6;
sbit ht162x_wr_dr=P3^0;
main()
{
init_lcd(); //初始化液晶屏
screen_clear ();//清空整屏显示内容
seg_display(0x30,1); //在COM和SEG组成的4X32表格中,显示第二行的第3和第4两个点。

while(1)
{
;
}
}
//发送一个字节中的N位到HT1621里,驱动程序的最底层部分
void SendBitToHT1621(unsigned char nbit,unsigned char n)
unsigned char i;
for(i=0;i<n;i++)
{
ht162x_wr_dr=0;
if(nbit>=0x80) //判断最高位
ht162x_data_dr=1;
else
ht162x_data_dr=0;
_nop_();
_nop_();
_nop_();
ht162x_wr_dr=1;
_nop_();
_nop_();
_nop_();
nbit<<=1;
}
}
//------------------写命令到LCD,,驱动液晶程序的一部分------------------------------ void write_com(unsigned char cmdcode)
{
ht162x_cs_dr=0; //选通HT1621
_nop_();
_nop_();
SendBitToHT1621(0x80,4);
SendBitToHT1621(cmdcode,8);
_nop_();
_nop_();
ht162x_cs_dr=1;
_nop_();
_nop_();
_nop_();
}
//*------------------初始化LCD屏--------------------------*/
void init_lcd()
{
write_com(SYSTEN); //Turn on system oscillator
write_com(RC256); //启动内部256KRC 振荡器
write_com(BIAS); // 1/3 bais . 4 duty
write_com(LCDON); //开启LCD
//显示基本单位点,本节的核心内容。

col代表X轴,X轴的数据用位来表示,一个字节中的高4位来表示。

pag代表Y轴
void seg_display(unsigned char col, unsigned char pag)
{
pag<<=2;
ht162x_cs_dr=0; //选通HT1621
_nop_();
_nop_();
SendBitToHT1621(0xA0,3); //发送写数据模式101
SendBitToHT1621(pag,6); //发送Y轴数据
SendBitToHT1621(col,4); //发送X轴数据
ht162x_cs_dr=1;
_nop_();
_nop_();
}
//*------------------清空屏幕的内容---------------*/
void screen_clear ()
{
unsigned char i;
unsigned char y=0;
for(i=0;i<32;i++)
{
seg_display(0x00,y);
y=y+1;
}
}
(6)小结:
因为段码屏是一种客户定做的屏,每种屏的字库表都会不一样,因此我在这节只列出最核心的驱动程序,上层的应用程序大家以后根据项目自己编写,只要多利用查表,与(&)和或
(|)这两种位运算符来处理,不难。

软件设置初始化HT1621的配置参数时,要特别注意实际电路上用了多少个COM,然后设置相等的COM配置,否则,应用在大段码显示屏的项目时,有可能因为驱动力不够,会显示乱码。

鸿哥在上个月的一个项目中就是被这样的问题卡住了,还好鸿哥功力深厚,仅仅用了7天就找出了问题,现在分享给大家。

(未完待续,下节更精彩,不要走开哦。

相关文档
最新文档
