软管接头

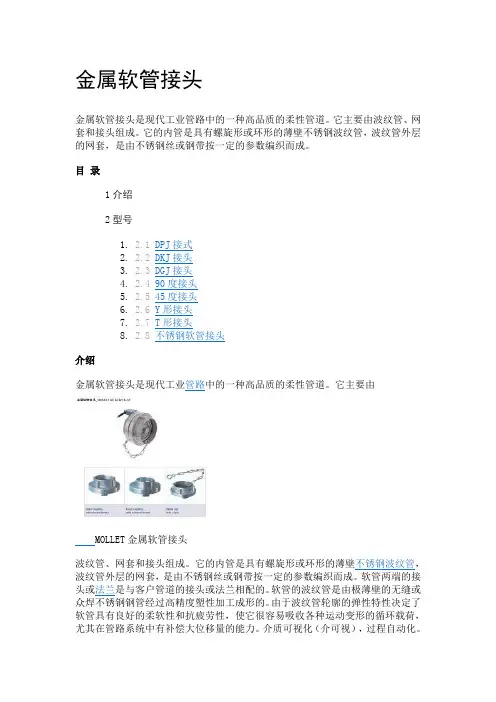

金属软管接头简介
金属软管接头金属软管接头是现代工业管路中的一种高品质的柔性管道。
它主要由波纹管、网套和接头组成。
它的内管是具有螺旋形或环形的薄壁不锈钢波纹管，波纹管外层的网套，是由不锈钢丝或钢带按一定的参数编织而成。
目录1介绍2型号介绍金属软管接头是现代工业管路中的一种高品质的柔性管道。
它主要由MOLLET金属软管接头波纹管、网套和接头组成。
它的内管是具有螺旋形或环形的薄壁不锈钢波纹管，波纹管外层的网套，是由不锈钢丝或钢带按一定的参数编织而成。
软管两端的接头或法兰是与客户管道的接头或法兰相配的。
软管的波纹管是由极薄壁的无缝或众焊不锈钢钢管经过高精度塑性加工成形的。
由于波纹管轮廓的弹性特性决定了软管具有良好的柔软性和抗疲劳性，使它很容易吸收各种运动变形的循环载荷，尤其在管路系统中有补偿大位移量的能力。
介质可视化（介可视），过程自动化。
金属接头采用锌合金材料压铸而成，表面镀锌、磨沙或镀铬；结构紧密，强度高。
钢管与金属软管连接可靠，外表美观；此金属接头为卡套式，用来将金属软管连接于不带螺纹的钢管之上；适配金属软管:JS型、JSH型、JSB型、JSHG型；适配钢管:薄钢电线管、黑、白铁管(水、煤气管)；选用DKJ卡套式金属接头时请注意连接钢管软管的规格、尺寸。
金属软管接头DGJ接头金属软管接头结构及特性:DGJ自固式金属软管接头，能将无螺纹的钢管或无螺纹的设备出线口与软管连接，省却套丝工序；金属接头采用锌合金材料压铸而成，表面镀锌、磨沙、或镀铬；结构紧密，强度高。
钢管与金属软管连接可靠，外表美观；此金属接头为自固式，用来将金属软管连接于无螺纹的钢管或无螺纹的设备出线口之上；适配金属软管:JS型、JSH型、JSB型、JSHG型；适配钢管:薄钢电线管、黑、白铁管(水、煤气管)；选用DGJ自固式金属软管接头时请注意连接钢管软管的规格、尺寸。
90度接头90度弯接头：螺牙规格:英制螺纹(G)产品材质: A、C、F部位均采用优质钢制成。
软管接头国标
软管接头国标一、引言软管接头是连接软管与软管、软管与机械设备之间的关键部件，广泛应用于各种流体输送系统中。
它们的设计、制造和使用需遵循特定的国家标准，以确保接头的可靠性、安全性和互换性。
中国国家标准（GB）为软管接头的生产和使用提供了统一的技术要求，有助于规范市场，保障用户利益。
二、软管接头的分类软管接头按照其结构和用途可分为多种类型，主要包括：1. 快速接头：便于快速连接和拆卸，常用于需要频繁更换的场合。
2. 螺纹接头：通过螺纹连接实现密封，适用于中小口径软管。
3. 法兰接头：适用于大口径软管或高压系统，通过法兰盘实现连接。
4. 卡箍接头：通过卡箍紧固，适用于低压软管连接。
5. 焊接接头：通过焊接方式与软管连接，适用于高温高压环境。
三、国家标准（GB）的概述国家标准（GB）是由国家标准化管理委员会发布，对产品的质量、规格、性能等方面提出统一的要求。
软管接头的国家标准涵盖了材料选择、尺寸规格、工作压力、测试方法等多个方面，确保了产品在设计、制造和使用过程中的标准化。
四、软管接头的国家标准内容1. 材料要求：国标对软管接头的材料有明确的规定，通常要求使用耐腐蚀、强度高、韧性好的金属材料，如不锈钢、碳钢等。
2. 尺寸规格：国标详细规定了接头的尺寸，包括内径、外径、长度、螺纹规格等，以保证接头的互换性。
3. 工作压力：根据不同的使用环境和要求，国标对软管接头的工作压力有严格的规定，以保证在规定的压力下能够安全工作。
4. 密封性能：国标要求软管接头必须具有良好的密封性能，以防止流体泄漏，保证系统的安全运行。
5. 测试方法：国标规定了软管接头的检测方法，包括压力测试、泄露测试、拉伸测试等，确保产品达到规定的性能要求。
6. 标记：国标要求软管接头上必须有清晰的标记，包括制造商标识、型号规格、生产日期、工作压力等信息。
五、国标的执行与监督1. 生产企业责任：生产软管接头的企业必须按照国标的要求进行生产，确保产品质量。
接头编号规则

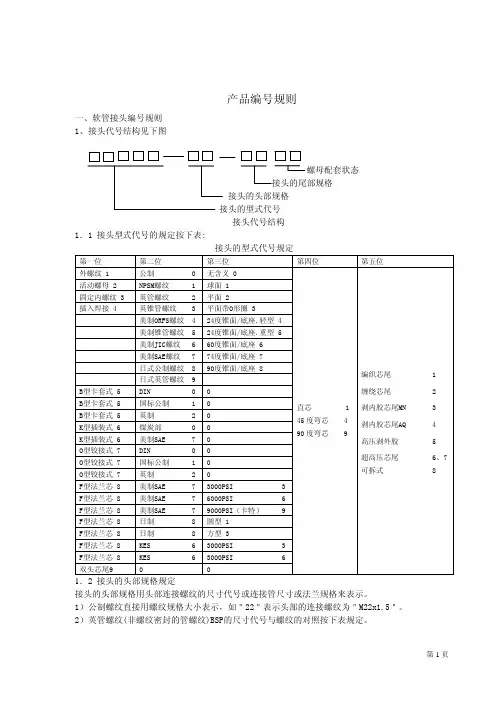

产品编号规则一、软管接头编号规则1、接头代号结构见下图螺母配套状态接头的尾部规格接头的头部规格接头的型式代号接头代号结构1．1 接头型式代号的规定按下表:接头的型式代号规定第一位 第二位 第三位 第四位 第五位 外螺纹 1 公制 0 无含义 0活动螺母 2 NPSM螺纹 1 球面 1固定内螺纹 3 英管螺纹 2 平面 2插入焊接 4 英锥管螺纹 3 平面带O形圈 3美制ORFS螺纹 4 24度锥面/底座.轻型 4美制锥管螺纹 5 24度锥面/底座.重型 5美制JIC螺纹 6 60度锥面/底座 6美制SAE螺纹 7 74度锥面/底座 7日式公制螺纹 8 90度锥面/底座 8日式英管螺纹 9B型卡套式 5 DIN 0 0B型卡套式 5 国标公制 1 0B型卡套式 5 英制 2 0K型插装式 6 煤炭部 0 0K型插装式 6 美制SAE 7 0O型铰接式 7 DIN 0 0O型铰接式 7 国标公制 1 0O型铰接式 7 英制 2 0F型法兰芯 8 美制SAE 7 3000PSI 3 F型法兰芯 8 美制SAE 7 6000PSI 6 F型法兰芯 8 美制SAE 7 9000PSI（卡特） 9 F型法兰芯 8 日制 8 圆型 1F型法兰芯 8 日制 8 方型 3F型法兰芯 8 KES 6 3000PSI 3 F型法兰芯 8 KES 6 3000PSI 6双头芯尾9 0 0 直芯 145度弯芯 490度弯芯 9编织芯尾 1缠绕芯尾 2剥内胶芯尾MN 3剥内胶芯尾AQ 4高压剥外胶 5超高压芯尾 6、7可拆式 81．2 接头的头部规格规定接头的头部规格用头部连接螺纹的尺寸代号或连接管尺寸或法兰规格来表示。
1）公制螺纹直接用螺纹规格大小表示，如＂22＂表示头部的连接螺纹为＂M22x1.5＂。
2）英管螺纹(非螺纹密封的管螺纹)BSP的尺寸代号与螺纹的对照按下表规定。
螺纹的尺寸代号与螺纹对照螺纹尺寸代号02 04 06 08 10 12 16 20 24 32 螺纹 G1/8"X28 G1/4"x19 G3/8"x19G1/2"x14G5/8"x14G3/4"x14G1"x11 G1.1/4"x11 G1.1/2"x11G2"x11 3）英锥管螺纹（用螺纹密封的管螺纹）BSPT的尺寸代号与螺纹的对照按下表规定。
高压软管 球面密封接头

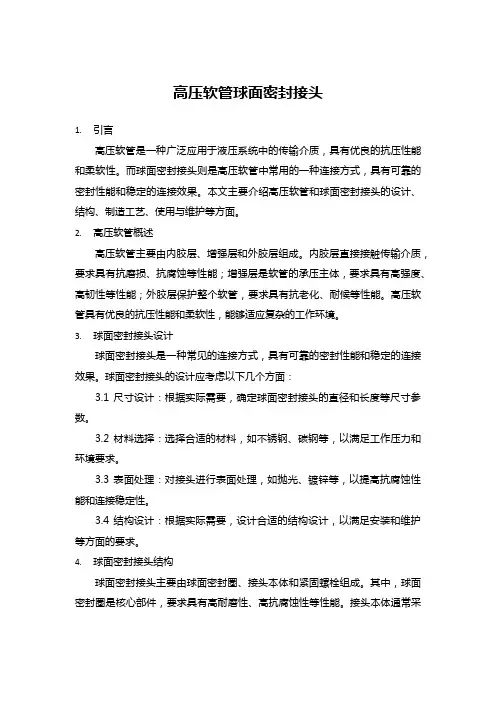

高压软管球面密封接头1.引言高压软管是一种广泛应用于液压系统中的传输介质，具有优良的抗压性能和柔软性。
而球面密封接头则是高压软管中常用的一种连接方式，具有可靠的密封性能和稳定的连接效果。
本文主要介绍高压软管和球面密封接头的设计、结构、制造工艺、使用与维护等方面。
2.高压软管概述高压软管主要由内胶层、增强层和外胶层组成。
内胶层直接接触传输介质，要求具有抗磨损、抗腐蚀等性能；增强层是软管的承压主体，要求具有高强度、高韧性等性能；外胶层保护整个软管，要求具有抗老化、耐候等性能。
高压软管具有优良的抗压性能和柔软性，能够适应复杂的工作环境。
3.球面密封接头设计球面密封接头是一种常见的连接方式，具有可靠的密封性能和稳定的连接效果。
球面密封接头的设计应考虑以下几个方面：3.1 尺寸设计：根据实际需要，确定球面密封接头的直径和长度等尺寸参数。
3.2 材料选择：选择合适的材料，如不锈钢、碳钢等，以满足工作压力和环境要求。
3.3 表面处理：对接头进行表面处理，如抛光、镀锌等，以提高抗腐蚀性能和连接稳定性。
3.4 结构设计：根据实际需要，设计合适的结构设计，以满足安装和维护等方面的要求。
4.球面密封接头结构球面密封接头主要由球面密封圈、接头本体和紧固螺栓组成。
其中，球面密封圈是核心部件，要求具有高耐磨性、高抗腐蚀性等性能。
接头本体通常采用钢管或铝合金制造，要求具有高强度、高韧性等性能。
紧固螺栓用于连接接头本体和球面密封圈，要求具有高强度、高抗疲劳性等性能。
5.制造工艺球面密封接头的制造工艺主要包括以下步骤：5.1 原材料检验：对接头所需的原材料进行检验，确保符合设计要求。
5.2 接头本体加工：将原材料加工成接头本体，通常采用数控机床等先进设备完成。
5.3 球面密封圈制造：采用专业设备制造球面密封圈，要求严格控制尺寸和表面质量。
给排水系统中的软管与接头选择与应用

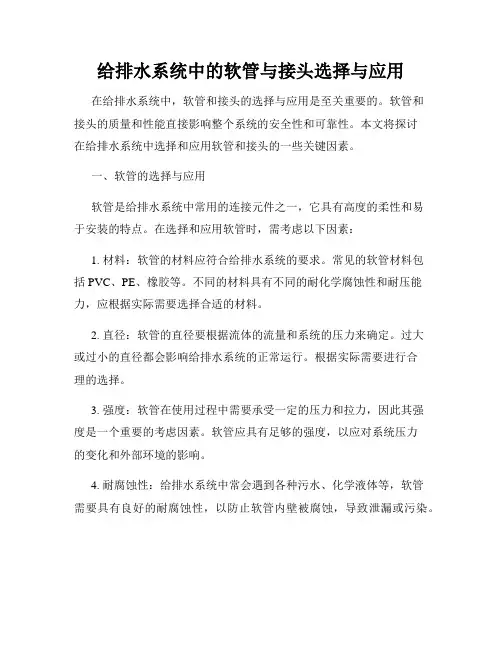

给排水系统中的软管与接头选择与应用在给排水系统中，软管和接头的选择与应用是至关重要的。
软管和接头的质量和性能直接影响整个系统的安全性和可靠性。
本文将探讨在给排水系统中选择和应用软管和接头的一些关键因素。
一、软管的选择与应用软管是给排水系统中常用的连接元件之一，它具有高度的柔性和易于安装的特点。
在选择和应用软管时，需考虑以下因素：1. 材料：软管的材料应符合给排水系统的要求。
常见的软管材料包括PVC、PE、橡胶等。
不同的材料具有不同的耐化学腐蚀性和耐压能力，应根据实际需要选择合适的材料。
2. 直径：软管的直径要根据流体的流量和系统的压力来确定。
过大或过小的直径都会影响给排水系统的正常运行。
根据实际需要进行合理的选择。
3. 强度：软管在使用过程中需要承受一定的压力和拉力，因此其强度是一个重要的考虑因素。
软管应具有足够的强度，以应对系统压力的变化和外部环境的影响。
4. 耐腐蚀性：给排水系统中常会遇到各种污水、化学液体等，软管需要具有良好的耐腐蚀性，以防止软管内壁被腐蚀，导致泄漏或污染。
5. 使用寿命：软管的使用寿命直接影响系统的可靠性和维护成本。
应选择具有较长使用寿命的软管，并定期检查和更换老化或损坏的软管。
二、接头的选择与应用接头是给排水系统中常用的连接元件，它起到连接软管或者管道的作用。
在选择和应用接头时，需考虑以下因素：1. 材料：接头的材料应与软管或管道的材料相匹配，以确保连接的可靠性和密封性。
常用的接头材料包括塑料、不锈钢等。
2. 类型：根据具体的应用需求，选择合适的接头类型。
常见的接头类型有快速接头、螺纹接头、法兰接头等，每种类型都有其特点和适用场景。
3. 密封性：接头的密封性能对系统的正常运行至关重要。
应选择具有良好密封性能的接头，以防止漏水和泄露的问题。
4. 强度：接头需要承受一定的力和压力，因此其强度也是一个重要考虑因素。
接头应具备足够的强度和稳定性，以保证系统的安全性和可靠性。
5. 安装和维护：接头的安装和维护过程应简单方便，以减少系统的停工时间和维护成本。
软管接头与扣压
• “JC” • “JS”
接头 密封形式
通常密封形式:
• 法兰式
– 与对方平面相连, 密封通过O型圈压缩实现
– 推荐使用于无泄漏技术中
– 例如: • “4A” – “A” 代表直通 • “6N” – “N” 代表90度弯头 • “XF” – “F” 代表 45 度弯头
Bent Tube Flange Elbows are all measured to the intersection of the centerline and the sealing surface
Seal-Lok (ORFS) Swivels
Straight Flange Fittings
1.总成长度的测量
接头 型号
材料代号或其他: 非碳钢接头的材料,须特殊注明, 如: 未标注=碳钢材料 B=铜 C = 不锈钢 BA = 铜接头芯 , 碳钢螺母与套筒 BS = 铜接头芯和螺母, 碳钢套筒 其他后缀 -SM = 六角尺寸为公制 -VS = 带Vibra Seal 螺纹填加剂.
10643-8-8_
接头 型号
• 避免扭曲软管。 • 要有足够的弯曲半径。 • 必要时使用弯头和其它连接件。 • 要有一定的松弛，来补偿受压时发生的软管收缩现象。 • 使用管夹来保证软管的定位。 • 外观整齐美观，能很方便检测，维护维修。
软管安装要点
避免扭曲软管：
如果安装时发生软管 扭曲，软管承压力会 降低。
设计时应注意使软管 在机器移动时只会弯 曲而不是扭曲。
Bent Tube Swivel Nut Elbows are all measured to the intersection of the centerline and the sealing surface
dpj金属软管接头 标准
dpj金属软管接头标准
DPJ金属软管接头是一种用于连接金属软管的接头，通常用于
工业领域的管道连接。
关于这种接头的标准，可以从以下几个方面
进行回答：
1. 国际标准，金属软管接头的国际标准通常由国际标准化组织（ISO）或国际电工委员会（IEC）制定。
可以查询相关的ISO标准，比如ISO 10806《金属软管和软管组件》等，以了解金属软管接头
的国际标准。
2. 国家标准，不同国家或地区可能有自己的标准和规范，比如
中国国家标准GB/T 14525-2010《金属软管和金属软管组件》中对
金属软管接头的标准有详细的规定，包括尺寸、材质、连接方式等。
3. 行业标准，在特定的行业领域，可能会有针对金属软管接头
的行业标准，比如石油化工行业、航空航天行业等，可以参考相关
行业协会或组织发布的标准。
4. 材料标准，金属软管接头所用的材料也需要符合相应的材料
标准，比如金属材料的强度、耐腐蚀性等方面的标准，这些标准也
会直接影响到金属软管接头的质量和性能。
5. 安全标准，金属软管接头在使用过程中需要符合一定的安全标准，比如承受压力、耐高温等安全性能的要求，这些都需要在标准中有所规定。
综上所述，金属软管接头的标准涉及国际标准、国家标准、行业标准、材料标准和安全标准等多个方面，需要根据具体情况进行查询和了解。
希望以上回答能够全面地解答你的问题。
软管接头尺寸标准
软管接头尺寸标准
一、内螺纹连接
内螺纹连接是最常见的软管接头连接方式，其规格尺寸通常按照国家标准进行分类。
常见的规格有G1/4、G3/8、G1/2等。
这些规格的螺纹尺寸和螺距都有一定的规定，以确保软管接头与管道的匹配性和连接的可靠性。
二、外螺纹连接
外螺纹连接是一种根据客户需求定制的连接方式。
这种连接方式的规格尺寸通常是按照客户的要求进行定制，以满足特殊场合和设备的需求。
外螺纹连接的加工精度和表面处理质量对连接的可靠性有很大的影响，因此需要在生产过程中严格控制。
三、法兰面连接
法兰面连接是一种常见的连接方式，其规格尺寸通常按照ANSI或者JIS的标准来分类，如JIS10K、JIS20K、ANSI150等。
这些标准对法兰面的尺寸、密封面、螺栓孔等都有详细的规定。
在选择法兰面连接时，需要根据具体的管道工作压力、介质性质、温度等因素进行选择，以确保连接的可靠性和安全性。
总之，软管接头尺寸标准的选择需要根据具体的场合和使用需求进行选择。
在选择时需要考虑管道工作压力、介质性质、温度等因素，以确保连接的可靠性和安全性。
同时，在生产过程中需要严格控制加工精度和表面处理质量，以确保产品的质量和可靠性。
液压软管接头O形圈端面密封软管接头
液压软管接头O形圈端面密封软管接头1 范围GB/T 9065的本部分规定了O形圈端面密封软管接头设计和性能的一般要求及尺寸要求。
这类软管接头由碳钢制成，适用于符合GB/T 2351规定的软管内径，其包括两种连接螺纹：一种是符合ISO 8434-3:2005规定的O形圈端面密封端，采用统一螺纹，适用的软管公称内径为6.3mm至38mm；另一种采用普通（米制）螺纹，适用的软管公称内径为5mm至51mm。
注1：经制造商和用户商定，可以采用碳钢以外的材料。
注2：对用于道路车辆上液压或气动制动装置的软管接头，参见ISO 4038、ISO 4039-1和ISO 4039-2。
这类软管接头（典型示例见图1）与满足相应软管标准要求的软管装配后适用于液压传动系统，与适当的软管装配后可用于一般应用。
说明：1——软管接头：2——符合GB/T 2878.1规定的油口；3——O形圈；4——管接头；5——螺母；6——O形圈。
图1 O形圈端面密封软管接头连接的典型示例2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。
GB/T 3 普通螺纹收尾、肩距、退刀槽和倒角（GB/T 3—1997，eqv ISO 3508:1976和ISO 4755:1983）GB/T 196 普通螺纹基本尺寸（GB/T 196—2003，ISO 724:1993，MOD）GB/T 197—2003 普通螺纹公差(ISO 965-1:1998，MOD)GB/T 2351 液压气动系统用硬管外径和软管内径（GB/T 2351—2005，ISO 4397:1993,IDT）GB/T 2878.1 液压传动连接米制螺纹和O形圈密封的油口和螺柱端第1部分：油口（GB/T 2878.1—2011，ISO 6149-1:2006,IDT）GB/T 3103.1 —2002 紧固件公差螺栓、螺钉、螺柱和螺母（ISO 4759-1:2000，IDT）GB/T 7939 液压软管总成试验方法（GB/T 7939—2008，ISO 6605:2002，MOD）GB/T 10125 人造气氛腐蚀试验盐雾试验（GB/T 10125—2012，ISO 9227:2006,IDT）GB/T 17446 流体传动系统及元件词汇（GB/T 17446—2012，ISO 5598:2008,IDT）GB/T 20666 统一螺纹公差 (GB/T 20666—2006，ISO 5864:1993, MOD)1GB/T 20669 统一螺纹牙型（GB/T 20669—2006，ISO 68-2:1998, MOD）GB/T 20670 统一螺纹直径与牙数系列（GB/T 20670—2006，ISO 263:1973, MOD）GB/T 26143 液压管接头试验方法（GB/T 26143—2010，ISO 19879:2010，IDT）ISO 8434-3:2005 用于流体传动和一般用途的金属管接头第3部分：O形圈端面密封管接头（Metallic tube connections for fluid power and general use –– Part 3: O-ring face seal connectors）3 术语及定义GB/T 17446界定的术语和定义适用于本文件。
常用金属软管快速接头
金属软管快速接头按JG/T3053-1998标准JSF-JSB平包塑软管[平包塑金属软管] DKJ卡套式金属软管接头配套金属软管规格DKJ卡套金属接头对应钢管尺寸螺纹厚壁钢管（水、煤、气管）薄壁钢管（电线管）公制英制公称英称外径×壁厚公称英称外径×壁厚φ12（13）3/8″ #12 3/8″17.00×2.25 #15 5/8″15.87×1.60 φ15（16）1/2″ #15 1/2″21.25×2.75 #20 3/4″19.05×1.80 φ20（19）3/4″ #20 3/4″26.75×2.75 #25 1″25.40×1.80 φ25 1″ #25 1″33.50×3.25 #32 1-1/4″31.75×1.80 φ32 1-1/4″ #32 1-1/4″42.25×3.25 #40 G1-1/2″38.10×1.80 φ38（40） 1-1/2″ #40 G1-1/2″48.00×3.50 #50 2″50.80×2.00 φ51（50）2″ #50 2″60.00×3.50 #70 2-1/2″63.50×2.50 φ64（70） 2-1/2″ #70 2-1/2″75.50×3.75 #80 3″76.20×3.20 φ75（80）3″ #80 3″88.50×4.00φ100 4″ #100 4″114.0×4.00φ125 5″ #125 5″140.0×4.50φ150 6″ #150 6″165.0×4.50φ2008″ #200 8″注：特殊规格、型号，特殊螺纹可来电订做。
DGJ自固式管接头配套金属软管规格DGJ卡套金属接头对应钢管尺寸螺纹厚壁钢管（水、煤、气管）薄壁钢管（电线管）公制英制公称英称外径×壁厚公称英称外径×壁厚φ12（13）3/8″ #12 3/8″17.00×2.25 #15 5/8″15.87×1.60 φ15（16）1/2″ #15 1/2″21.25×2.75 #20 3/4″19.05×1.80 φ20（19）3/4″ #20 3/4″26.75×2.75 #25 1″25.40×1.80 φ25 1″ #25 1″33.50×3.25 #32 1-1/4″31.75×1.80 φ32 1-1/4″ #32 1-1/4″42.25×3.25 #40 G1-1/2″38.10×1.80 φ38（40） 1-1/2″ #40 G1-1/2″48.00×3.50 #50 2″50.80×2.00 φ51（50）2″ #50 2″60.00×3.50 #70 2-1/2″63.50×2.50 φ64（70） 2-1/2″ #70 2-1/2″75.50×3.75#80 3″76.20×3.20 φ75（80）3″ #80 3″88.50×4.00φ100 4″ #100 4″114.0×4.00φ125 5″ #125 5″140.0×4.50φ150 6″ #150 6″165.0×4.50φ2008″ #200 8″注：特殊规格、型号，特殊螺纹可来电订做。
伊顿永华标准软管接头
伊顿永华标准软管接头伊顿永华标准软管接头是一种用于连接软管的重要零部件，广泛应用于液压系统、工程机械、航空航天等领域。
它的主要作用是连接软管，传递液压力，并确保系统的密封性和可靠性。
在液压系统中，软管接头扮演着连接和传递压力的重要角色，因此选择合适的软管接头对于系统的正常运行至关重要。
伊顿永华标准软管接头具有以下特点：1. 高强度，伊顿永华标准软管接头采用优质材料制成，具有高强度和耐腐蚀性，能够承受高压力和高温环境下的工作状态，确保系统的稳定运行。
2. 良好的密封性，软管接头的密封性能直接影响系统的工作效率和安全性。
伊顿永华标准软管接头采用先进的密封技术，确保了其在高压力下的良好密封性能，有效防止液压系统泄漏。
3. 安装方便，伊顿永华标准软管接头采用螺纹连接或快速接头连接，安装简便快捷，节省了维护和更换软管的时间，提高了工作效率。
4. 多样化的型号和规格，伊顿永华标准软管接头提供了多种型号和规格，满足了不同液压系统的需求，可以根据实际工作环境和要求进行选择和配置。
在使用伊顿永华标准软管接头时，需要注意以下几点：1. 选择合适的型号和规格，根据实际工作压力、流量和工作环境选择合适的软管接头，确保其能够正常工作并具有足够的安全性。
2. 定期检查和维护，定期检查软管接头的密封性能和连接状态，确保其处于良好的工作状态，及时更换磨损严重的软管接头，以防止泄漏和故障。
3. 避免过度扭曲和挤压，在安装和使用软管接头时，避免过度扭曲和挤压软管，以免损坏软管接头和软管本身。
总的来说，伊顿永华标准软管接头是液压系统中不可或缺的重要组成部分，其质量和性能直接影响着整个系统的安全性和稳定性。
因此，在选择和使用软管接头时，需要充分考虑其特点和要求，合理配置和使用，确保系统的正常运行和安全性。
同时，定期维护和检查软管接头，及时更换磨损严重的部件，可以延长软管接头的使用寿命，降低系统的维护成本，提高工作效率。
综上所述，伊顿永华标准软管接头在液压系统中具有重要作用，其优良的性能和稳定的质量受到广大用户的一致好评。
金属软管接头规格型号
金属软管接头规格型号金属软管两端接头金属软管接头主要包括螺纹连接、法兰连接、快速接头连接等型式。
不锈钢网套是金属编织软管安装在压力管道中的主要承压件，同时对金属软管起保护作用，根据管道中的压力大小及应用场所，可选择一层或多层的不锈钢丝或钢带进行是由按一定的参数编织而成，形成耐高压金属软管。
金属软管主要零件的材料采用奥氏体不锈钢，从而保证了金属软管优良的耐温性和耐腐蚀性，金属软管的工作温度范围极大，为―196～600℃，在实际使用过程中，金属软管材料的选择应根据管道介质的腐蚀性选择相应的不锈钢牌号，即可保证金属软管的耐腐蚀性。
配套金属软管规格DPJ外螺纹金属软管接头提供螺纹范围公制英制英制螺纹G公制螺纹M美标螺纹NPT德标螺纹PGφ6 1/16″G1/4″M14×1.51/4″NPT PG7φ8 1/8″G3/8″M16×1.53/8″NPT PG9φ10 1/4″G3/8″M16×1.53/8″NPT PG9φ12 3/8″ G3/8″ M20×1.53/8″NPT PG11 PG13.5 φ15（16）1/2″ G1/2″ M20×1.5M24×1.51/2″NPT PG13.5 PG16φ20（19）3/4″ G3/4″ M27×2.0M30×2.03/4″NPT PG21φ25 1″ G1″ M33×2.0M36×2.01″NPT PG29φ32 1-1/4″ G1-1/4″ M42×2.0M48×2.01-1/4″NPT PG29φ38（40）1-1/2″ G1-1/2″ M48×2.0M60×2.01-1/2″NPT PG36 PG42 φ51（50）2″ G2″ M60×2.0M70×2.02″NPT PG48φ64（70）2-1/2″ G2-1/2″ M76×2.02-1/2″NPT软管接头类别金属软管的NPT、PT、G、公制螺纹的含义和区别金属软管的螺纹接头包含很多类型，很多人对此并不太十分明白，现就对这些螺纹符合作一些解释与说明：NPT，PT，G 都是管螺纹NPT 是 National (American) Pipe Thread 的缩写， NPT 是美制锥管螺纹，用于密封。
不锈钢软管快速接头标准
不锈钢软管快速接头标准不锈钢软管快速接头是一种用于连接不锈钢软管的重要设备，具有安装方便、密封可靠、耐腐蚀等特点，被广泛应用于工业领域的液体输送系统中。
由于不锈钢软管快速接头在工业生产中扮演着关键的角色，因此需要制定一份专门的标准，以确保其质量和安全性。
下面就制作一份关于不锈钢软管快速接头标准的文章，以供参考。
一、引言不锈钢软管快速接头是一种在液体输送系统中连接不锈钢软管的设备，主要用于介质的输送和流体的控制。
该设备的质量和性能直接影响到液体输送系统的安全和可靠性，因此有必要对不锈钢软管快速接头进行标准化管理。
二、标准的制定范围及目的本标准适用于工业领域中用于连接不锈钢软管的快速接头，旨在规范其结构、材料、安装和使用等方面的要求，以确保不锈钢软管快速接头的质量和性能。
三、术语和定义1. 不锈钢软管快速接头：用于连接不锈钢软管的一种快速连接装置，包括接头本体、密封件、连接螺纹、连接管道等部件。
2. 泄漏：在压力下，介质在不锈钢软管快速接头连接处发生的漏流现象。
3. 耐压性：不锈钢软管快速接头在规定的压力下不发生泄漏或变形的能力。
4. 耐腐蚀性：不锈钢软管快速接头能够在腐蚀性介质中长期稳定工作的性能。
...六、结论不锈钢软管快速接头作为工业液体输送系统中的重要连接件，其质量和性能直接关系到整个输送系统的安全和可靠性。
对不锈钢软管快速接头制定相应的标准至关重要。
本标准旨在规范不锈钢软管快速接头的设计、材料选择、制造、安装和使用等方面的要求，以保证其质量和可靠性。
通过本标准的制定和执行，不仅可以提高不锈钢软管快速接头的质量和可靠性，还能为工业液体输送系统的安全运行提供保障，促进工业生产的持续发展。
以上就是一份关于不锈钢软管快速接头标准的文章，主要介绍了该标准的制定范围、目的、术语和定义、技术要求、检验方法、标志、包装、运输和贮存等内容，以及对制定该标准的意义进行了总结。
希望能够对相关行业的从业人员有所帮助。
混凝土端部软管接头
混凝土端部软管接头是一种专门设计用于混凝土管道修复的部件。
这种接头包括接头本体、缓冲密封垫圈、锁紧固定环和压板法兰等组件。
接头本体由多个部分组成，包括管道连接法兰、连接管、端部挡圈、筋板、连接密封套、支撑套、锥套和尾部法兰。
该接头的使用方法是，首先在混凝土管道的非端部位置进行切割，形成管端部，然后将这个端部套入接头，形成端部接头。
这个端部接头通过锁紧固定环与混凝土管道进行固定。
同时，在端部接头内部与混凝土管道的环形空间内灌注粘合剂，这样可以实现对外部污物的限制，起到良好的密封作用，满足后续内衬管安装和固定的需要。
这种混凝土端部软管接头的优点在于，无需破碎损伤整根长的混凝土管道，接头安装简单快速，且能够适应较大的混凝土管体变形。
因此，它的加工简单，经济性好。
软管接头生产工艺流程
