热流道

热流道热流道是由热喷咀，分流板，温控器，加热圈及感温元件组成。

它借助精密的发热元件及温控单元对塑胶材料流经途径进行加热，将熔融的塑胶材料通过精密设计的流道送至模具型腔处。

射出成形之加工就是（塑化）→（流动）→（成形）→（固化结晶化）的工程。

热浇道之原理：热浇道模具是将传统式模具或三板式模具的浇道与流道经常加热，于每一成形时即不需要取出流道和浇道的一种崭新构造。

热流道（hot runner）是在注塑模具中使用的，将融化的塑料注入到模具的空腔中的加热组件集合。

热流道分类：开放式(用于微型半热流道)、针阀式(用于绝热流道)。

开放式结构简单，适用于微型半热流道，不适于绝热流道，绝热流道对材料的局限性较高，而且直接接触到产品表面，易出现拉丝和泄露，表面质量差；微型半热流道不接触产品而是接触到微小流道，所以可以使用开放式热喷嘴，近期在国外的高精密模具中应用较多。

针阀式热流道节省材料，塑件表面美观，同时内部质量紧密、强度高。

现在世界上有两大类针阀式热流道针阀式热流道（根据注射原理）:气缸式和弹簧式。

热流道系统如何保养？答：a.如塑料对热敏感度高或具有腐蝕性，在每次停机时，应使用PP将驻留的材料清除。

b.清除所有水气、雾气、油渍等杂物，以防止模具生锈。

c.将模具保存在干燥通风之处。

d.如果模具的保存时间太长，湿气可能侵蚀加热器，使用前务必除湿。

e.如果使用阀针流道系统，需每季做1~2次的保养，以防止碳化腐蚀或因空气不洁而造成活动的不顺畅。

f.为保护热流道系统,须保证进入气缸的空气干净干燥,最好在进气口加装空气过滤器。

g.模具正常生产时如需临时停机（时间30分钟）以上请将热流道温度降低30%温度以防止塑胶料分解后产生碳化或变色。

1.问题：热流道系统要报价和出图时要提供哪些资料？答案：Ａ、产品的重量，厚度和颜色．Ｂ、产品的胶料，名称和数量．Ｃ、浇口开在产品表面上还是流道上．Ｄ、模具图和注塑机的类型．Ｅ、温控箱的接线方式．2.问题：热流道系统有什么优缺点？答案：优点：Ａ、节省原料，提高生产效率．Ｂ、减少不良问题的产生，产品品质提高．由于注塑压力可直接传达给型腔，可防止因产品缩水和接合线而导致内部应力引起的问题点的改善．Ｃ、注塑，保压，冷却和成形时间的缩短，增大成型效率．Ｄ、模具寿命延长；由于可以减少注塑压力，可以减少模具内部压力而延长模具寿命．缺点：Ａ、模具前期单价上升一点．Ｂ、模具要定期维护和专业人员．Ｃ、模具设计要充分检验和加工尺寸要保证．3.问题：汽车模具中的低压注塑产品的热流道系统选择和设计时要注意哪些事项？答案：由于汽车产品要考虑安全性和胶件的力学平衡性，市场上的汽车产品采用热流道系统越来越多，特别是汽车的胶件贴皮或绒布的胶件将会越来越多；这些产品将会采用低压注塑成型才可以，因此这类低压注塑模具选择和设计热流道系统时就要注意以下事项，ＹＵＤＯ的产品对这些事项就很成熟和有实际的设计和生产的经验．Ａ、流道的大小．Ｂ、热咀的距离．Ｃ、热流道的钢材材质．Ｄ、浇口的大小和射胶的先后顺序的设计．分流板加热器功率计算公式：P=MCΔT/60tη0P：分流板加热器的电功率（kW）；M:分流板的质量（Kg）；C：分流板材料的比热容[Kj/(Kg.℃)；t：分流板的加热升温时间；ΔT：分流板注射工作温度与室温之差（℃）；η0：分流板的效率系数；6.热损失控制：1、热流道系统的零部件的热传导：Qp=Ap(T1-T2) Qp：分流板的传导热损失（W）；λ：绝热零件材料的热导率[W/（m.℃）]；S：绝热零件的厚度（m）；Ap：绝热零件的接触面积（m2）；T1：分流板的注射击队工作温度（℃）；T2：注射模具结构件的温度（℃）；2、分流板的对流热损失：QK=αk Ak(Ts–Tp) QK：分流板的对流损失（W）；αk：给热系数[W/（m.℃）]；Ak：分流板的壁表面面积（m2）；Ts：分流板壁面的温度（℃）；Tp：周边环境空气的温度（℃）；8.加热丝和热电偶的更换1、从模具上卸下热半模2、卸下定位环（定位环的另一个作用是固定热咀）3、为了取下热咀头部，如果需要则卸下模具定模固定板4、取下热咀，注意热电偶线和加热丝线不能被挤压5、卸下卡环。

热流道基础知识普及

应用实例
应用前应用后
四、浇口形状实例
•
开放式热咀
•
针阀式热咀
Sprue水口 Runner流道
Nozzle熱嘴
3、减少成本的应用实例
4、热流道系统的优缺点
优点节省原料, 减少注塑週期,提高生产效率原材料100%产品化，，减少二次料引起的不良提高产品品质(压力,产品的内应力降低) 缺点模具成本上升维护保修需要专业的人员
模具设计要充分检验
延长模具寿命不需要預留流道位,减少模具尺寸. 容易定澆口位.
热流道常识培训资料
一、热流道系统简介二、热流道结构三、热流道辅助设备四、浇口形状实例
五、提问
一、热流道系统简介
1、定义
塑胶注塑模具中为了促进塑胶熔体在型腔中的流动，把主流道和分流道用适当的方法加热，使
塑胶一直保持熔融状态，实现连续注塑的机构就是
热流道系统。
2、冷、热流道对比
Manifold分流板
2、电磁阀
* 分气缸油缸气缸所需要的压力为6KG~8KG/CM2 油缸所需的压力为10KG~30KG/CM2 电磁阀电磁阀的输入电压是24V
下行气压电磁阀
*
上行
下行
液压压电磁阀
上行
cooling
3、时间控制器
* 多个型腔注塑量和形状不一样或大型产品用多个点成型时，产品会打不满或者有较严重的熔接痕。 * 为了改善这些问题，利用时间控制器和电磁阀组，来控制每个入水口的注塑顺序达到好的效果。
二、热流道结构
三、热流道辅助设备
1、温控箱
* PID智能控制 * 1组表芯承受的最大电流15 * J型，K型可调整 * 华氏，摄氏可调整 * SSR PWM * 具有SOFT START 功能 * 国际化的标准表芯

热流道技术及其应用

软启动（SOFT-START）、自整定（ AUTO-TUNING ）等功能和多种报警功能。
编辑课件
28
新型智能化温控器 ——HRS系列温控器
温度设定温度SV
PID式温控规律
室温时间
PID式温控规律
编辑课件
29
新型智能化温控器 ——HRS系列温控器
温度( C)
状态
室温
0
时间
软启动时间
反吸物料； ➢能配合顺序控制以减少制品熔接痕。
编辑课件
17
针阀式喷嘴类型：
➢ 弹簧式 ➢ 气压、液压阀杆式 ➢ 气缸、油缸阀杆式 ➢ 滑槽式 ➢ 气缸带动齿轮齿条式
编辑课件
18
阀式喷嘴结构：
阀针
连杆气缸
气压、液压阀杆式
编辑课件
19
阀式喷嘴结构：
连杆阀针制件
液压、气压缸
汽缸带动齿轮齿条式
14
喷嘴形式（四）：
单浇口点喷嘴形式
编辑课件
15
喷嘴形式（五）：
几种喷嘴的前端结构
编辑课件
16
针阀式喷嘴：
针阀式喷嘴之优点：
➢ 在制品上不留下进浇口残痕，进浇口处痕迹平滑；
➢能使用较大直径的浇口，可使型腔填充加快，并进一步降低注射压力，减小产品变形。
➢可防止开模时出现牵丝现象及流涎现象； ➢当注塑机螺杆后退时，可有效地防止从模腔中
一芯多头侧出料式
25
加热元件
➢ 加热棒 ➢ 加热圈 ➢ 管式加热器 ➢ 螺旋式加热器（加热盘条）
编辑课件
26
温控器
通断位式积分微分比例控制式新型智能化温控器
编辑课件
27

注塑模具热流道

注塑模具热流道（实用版）目录一、注塑模具热流道的概念和分类1.1 热流道的定义1.2 热流道的分类二、热流道的工作原理和结构2.1 热流道的工作原理2.2 热流道的结构组成三、热流道的设计要点3.1 通道设计3.2 喷嘴设计3.3 温度控制设计四、热流道的应用优势和注意事项4.1 应用优势4.2 注意事项五、热流道系统的维护和故障排除5.1 维护方法5.2 故障排除正文一、注塑模具热流道的概念和分类注塑模具热流道是指在注塑模具中设置的用于引导熔融塑料从注塑机喷嘴到达模具腔体的通道。

热流道技术是注塑成型工艺的重要组成部分，能够提高生产效率、降低生产成本、提高产品质量。

根据热流道的结构和特点，热流道可以分为以下几类：1.1 热流道的定义热流道是一种特殊的注塑模具结构，它通过在模具中设置加热装置，使熔融塑料在进入模具腔体之前保持熔融状态，从而实现连续注塑，提高生产效率。

1.2 热流道的分类热流道可以根据不同的结构特点进行分类，常见的分类如下：（1）单点热流道：只有一个喷嘴的热流道系统，适用于单腔模具。

（2）多点热流道：多个喷嘴的热流道系统，适用于多腔模具。

（3）顺序热流道：按照一定顺序依次开启喷嘴的热流道系统，适用于有特定要求的注塑成型工艺。

二、热流道的工作原理和结构2.1 热流道的工作原理热流道的工作原理是通过在模具内设置加热装置，将熔融塑料从注塑机喷嘴引入模具腔体。

在热流道系统中，熔融塑料在通道内保持熔融状态，从而实现连续注塑。

热流道系统可以根据需要对各个喷嘴进行独立控制，以满足不同生产工艺的要求。

2.2 热流道的结构组成热流道系统主要由以下几部分组成：（1）通道：连接注塑机喷嘴和模具腔体的通道，用于引导熔融塑料流动。

（2）喷嘴：将熔融塑料引入通道的部件，可以根据需要设置多个喷嘴。

（3）加热装置：用于加热通道，保持熔融塑料的熔融状态。

（4）温度控制系统：用于控制加热装置的温度，保证熔融塑料在通道内保持一定的温度。

热流道分类

热流道分类【最新版】目录1.热流道的概念2.热流道的分类3.各类热流道的特点4.热流道在注塑成型中的应用5.热流道的发展趋势正文【热流道的概念】热流道，又称热浇道，是注塑成型机上的一个重要部件，负责将熔融塑料从注射筒输送到模具腔内。

热流道在注射成型过程中扮演着至关重要的角色，能够影响制品的质量、成型周期以及生产效率。

【热流道的分类】热流道根据结构和原理的不同，可以分为以下几类：1.单点热流道：这是最常见的热流道类型，只有一个浇口，熔融塑料通过这个浇口流入模具腔。

2.多点热流道：多点热流道有两个或以上的浇口，可以将熔融塑料从多个方向注入模具腔，以实现更复杂的成型工艺。

3.顺序热流道：顺序热流道是按照一定的顺序依次开启各个浇口，使熔融塑料依次进入模具腔，适用于有特定要求的成型工艺。

4.阀浇口热流道：阀浇口热流道是通过一个或多个阀门来控制熔融塑料的流动，可以实现更精确的控制和更高的生产效率。

【各类热流道的特点】1.单点热流道：结构简单，操作方便，适用于大部分注塑成型工艺。

2.多点热流道：可以实现更复杂的成型工艺，提高制品的质量和外观。

3.顺序热流道：适用于有特定要求的成型工艺，如多色注塑、填充物成型等。

4.阀浇口热流道：可以实现更精确的控制，提高生产效率，但结构相对复杂，操作难度较高。

【热流道在注塑成型中的应用】热流道在注塑成型中的应用非常广泛，几乎涵盖了所有的塑料制品生产领域。

热流道的使用可以提高生产效率，降低生产成本，提高制品的质量和外观。

【热流道的发展趋势】随着注塑成型技术的不断发展，热流道也在不断地进行改进和创新。

未来的发展趋势主要包括以下几个方面：1.结构简化，操作便捷，降低使用成本。

2.提高热流道的精度和稳定性，实现更精确的控制。

3.提高热流道的使用寿命，降低生产成本。

4.研发新型的热流道材料，提高热流道的性能。

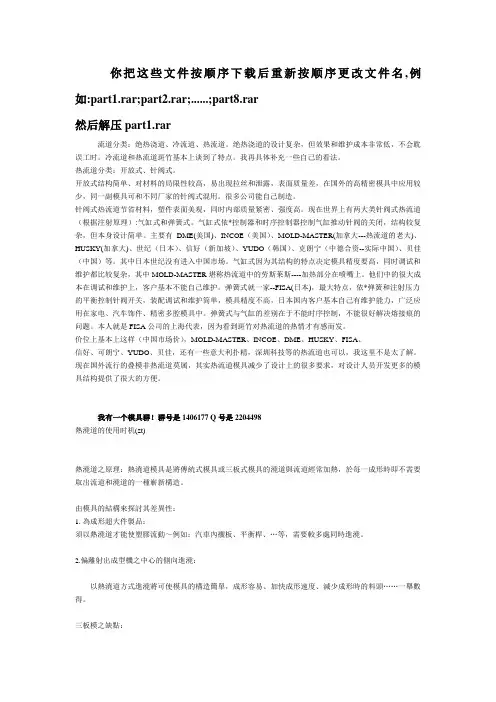

流道分类：绝热浇道、冷流道、热流道

你把这些文件按顺序下载后重新按顺序更改文件名,例如:part1.rar;part2.rar;......;part8.rar然后解压part1.rar流道分类：绝热浇道、冷流道、热流道。

绝热浇道的设计复杂，但效果和维护成本非常低，不会耽误工时。

冷流道和热流道斑竹基本上谈到了特点。

我再具体补充一些自己的看法。

热流道分类：开放式、针阀式。

开放式结构简单、对材料的局限性较高，易出现拉丝和泄露，表面质量差，在国外的高精密模具中应用较少，同一副模具可和不同厂家的针阀式混用。

很多公司能自己制造。

针阀式热流道节省材料，塑件表面美观，同时内部质量紧密、强度高。

现在世界上有两大类针阀式热流道（根据注射原理）:气缸式和弹簧式。

气缸式依*控制器和时序控制器控制气缸推动针阀的关闭，结构较复杂，但本身设计简单。

主要有DME(美国)、INCOE（美国）、MOLD-MASTER(加拿大---热流道的老大)、HUSKY(加拿大)、世纪（日本）、信好（新加坡）、YUDO（韩国）、克朗宁（中德合资--实际中国）、贝佳（中国）等。

其中日本世纪没有进入中国市场。

气缸式因为其结构的特点决定模具精度要高，同时调试和维护都比较复杂，其中MOLD-MASTER堪称热流道中的劳斯莱斯----加热部分在喷嘴上。

他们中的很大成本在调试和维护上，客户基本不能自己维护。

弹簧式就一家--FISA(日本)，最大特点，依*弹簧和注射压力的平衡控制针阀开关，装配调试和维护简单，模具精度不高，日本国内客户基本自己有维护能力，广泛应用在家电、汽车饰件、精密多腔模具中。

弹簧式与气缸的差别在于不能时序控制，不能很好解决熔接痕的问题。

本人就是FISA公司的上海代表，因为看到斑竹对热流道的热情才有感而发。

价位上基本上这样（中国市场价），MOLD-MASTER、INCOE、DME、HUSKY、FISA、信好、可朗宁、YUDO、贝佳，还有一些意大利扑精，深圳科技等的热流道也可以，我这里不是太了解。

热流道的种类和结构

热流道的种类与应用时间:2005-8-24 9:51:36在应用热流道技术时，浇口型式的正确选择至关重要。

浇口型式直接决定热流道系统元件的选用及模具的制造与使用。

因而根据浇口型式的不同可将热流道系统分成三大类型，既（1）热尖式或称热针式（HOT TIP）热流道系统，（2）浇套式（SPRUE GATING）热流道系统及（3）阀式或称阀针式（V ALVE GATING）热流道系统。

每种类型的热流道系统都有其重要的应用特点与适用范围。

在选用浇口与热流道系统种类时需要考虑很多因素。

其中最重要的是塑料基体种类与添加剂，零件的重量与尺寸壁厚，零件质量要求，工具寿命及零件产量要求等。

一热尖式热流道系统这是一种应用最为普遍广泛的热流道系统。

各热流道供应商均提供这种系统。

虽然来自不同厂家系统上的喷嘴及喷嘴镶件之形状与尺寸有所不同，但工作原理是非常一致的。

这就是通过位于喷嘴前端的镶件HOT TIP与冷却系统相结合以对浇口处的塑料成型加工温度进行精确的调整和控制。

因而喷嘴镶件HOT TIP的制造材料与形状设计非常重要。

各热流道供应商均在HOT TIP的开发研究上投入很大力量。

热尖式（HOT TIP）热流道系统可以用于加工绝大多数结晶型和非结晶型塑料如PP，PE，PS，LCP，PA，PET，PBT，PEEK，POM，PEI，PMMA，ABSPVC，PC，PSU，TPU等。

一般说来，热尖式浇口多用于中小尺寸零件的加工，尤其适用于微小零件的加工。

浇口截面直径大多在0。

5mm —2。

0mm之间。

浇口截面直径的确定主要由零件重量与壁厚决定，当然也要考虑材料与零件质量要求。

若使用截面直径较小的浇口，注射充模阶段结束后浇口封闭的快，零件上浇口痕迹小，零件表面美观质量好。

但浇口直径不可过小，否则塑料流经浇口时剪切速率过高，会严重损坏塑料溶体分子链结构或塑料中的添加材料，导致制品质量不合格无法满足使用要求。

一个常用的经验做法是根据零件浇口处壁厚来初步确定浇口大小：浇口直径= （0。

热流道特点及应用

热流道特点及应用热流道（Hot Runner）在注塑成型中的应用越来越广泛，其特点和应用有以下几点：一、热流道的特点1. 高效节能：与传统的冷流道相比，热流道能够减少废品和能源消耗。

由于热流道中的热塑料比冷流道中的热塑料更加流动性，因此可以降低注塑机的注射压力和温度，节约电力和加热时间。

2. 生产成本低：相对于冷流道，热流道可以节省成本，在大型生产中经济效益更高。

而且，由于可以消除除料回收、冷却塔和混合设备等辅助设备，因此可以减少噪声和处理成本。

3. 可以生产高质量产品：热流道可以减少注塑成型中的焦糊、气泡和其它缺陷，因此可以生产出高质量的产品。

同时，由于热流道的温度分布更为均匀，所以可以生产出更为一致的产品。

4. 所需的压力更小：热流道中的热塑料更易流动，因此可以在较低的注射压力下实现注塑成型。

在产品热塑料中含有较大的填料或纤维时，可用于降低压力。

5. 难度系数小：热流道可以生产复杂形状的产品，而冷流道只能生产相对简单的形状。

二、热流道的应用1. 电子产品：电子产品中的外壳、按键、充电器以及电源插座等零部件都可以使用热流道进行生产。

2. 医疗设备和医疗器械：许多耐磨耐腐蚀的医疗器械可以使用热流道生产，如医用针头、注射器、口腔用具以及医疗监视仪器等等。

3. 家居用品：热流道可以生产许多常用的家居用品，如电水壶、吹风机、微波炉等厨房用品，同时也可以生产浴缸、花盆、灯具等家居装饰品。

4. 汽车零部件：热流道可以生产汽车内外装饰零部件，如仪表板、门板、座椅外壳、汽车灯具等。

总之，热流道注塑技术可以应用于各种现代工业，如家居、电子、汽车、医疗器械、航空等领域，可节约时间和成本，同时生产高质量的产品。

热流道分类

热流道分类，热流道配件，热流道应用热流道（hot runner）是在注塑模具中使用的，将融化的塑料注入到模具的空腔中的加热组件集合。

一、热流道分类：绝热流道、冷流道、热流道。

绝热流道的设计复杂，但效果和维护成本非常低，不会耽误工时。

冷流道和热流道斑竹基本上谈到了特点。

我再具体补充一些自己的看法。

热流道分类：开放式、针阀式。

开放式结构简单、对材料的局限性较高，易出现拉丝和泄露，表面质量差，在国外的高精密模具中应用较少，同一副模具可和不同厂家的针阀式混用。

很多公司能自己制造。

针阀式热流道节省材料，塑件表面美观，同时内部质量紧密、强度高。

针阀式热流道（根据注射原理）:气缸式和弹簧式。

气缸式依*控制器和时序控制器控制气缸推动针阀的关闭，结构较复杂，但本身设计简单。

主要有DME(美国）、INCOE（美国）、MOLD-MASTER(加拿大---热流道的老大）、HUSKY(加拿大)等。

其中日本世纪没有进入中国市场。

气缸式因为其结构的特点决定模具精度要高，同时调试和维护都比较复杂，其中MOLD-MASTER堪称热流道中的劳斯莱斯----加热部分在喷嘴上。

他们中的很大成本在调试和维护上，客户基本不能自己维护。

弹簧式就一家--FISA(日本），最大特点，依靠弹簧和注射压力的平衡控制针阀开关，装配调试和维护简单，模具精度不高，日本国内客户基本自己有维护能力，广泛应用在家电、汽车饰件、精密多腔模具中。

弹簧式与气缸的差别在于不能时序控制，不能很好解决熔接痕的问题。

本人就是FISA公司的上海代表，因为看到斑竹对热流道的热情才有感而发。

二、热流道模具的应用范围1．塑料材料种类热流道模具已被成功地用于加工各种塑料材料。

如PP，PE，PS，ABS，PBT，PA，PSU，PC，POM，LCP，PVC，PET，PMMA，PEI，ABS/PC等。

任何可以用冷流道模具加工的塑料材料都可以用热流道模具加工。

2．零件尺寸与重量用热流道模具制造的零件最小的在0.1克以下。

热流道

热流道注塑模具热流道（hot runner）是在注塑模具中使用的，将融化的塑料注入到模具的空腔中的加热组件集合。

目录展开编辑本段热流道知识热流道分类：热流道系统分为绝热流道(fully hot runner)和微型半热流道系统(semi hot runner)。

绝热流道的设计复杂，但效果好和维护成本非常高。

微型半热流道结构化繁为简，稳定好用，故障率低，因结构简单因而维护成本低，对生产的稳定进行有更大保证。

冷流道和热流道斑竹基本上谈到了特点。

我再具体补充一些自己的看法。

热流道分类：开放式(用于微型半热流道)、针阀式(用于绝热流道)。

针阀式热流道节省材料，塑件表面美观，同时内部质量紧密、强度高。

现在世界上有两大类针阀式热流道针阀式热流道（根据注射原理）:气缸式和弹簧式。

气缸式依*控制器和时序控制器控制气缸推动针阀的关闭，结构较复杂，但本身设计简单。

主要有DME(美国）、INCOE（美国）、MOLD-MASTER(加拿大---热流道的老大）、HUSKY(加拿大)等。

其中日本世纪没有进入中国市场。

气缸式因为其结构的特点决定模具精度要高，同时调试和维护都比较复杂，其中MOLD-MASTER堪称热流道中的劳斯莱斯----加热部分在喷嘴上。

他们中的很大成本在调试和维护上，客户基本不能自己维护。

弹簧式与气缸的差别在于不能时序控制，不能很好解决熔接痕的问题。

本人就是FISA公司的上海代表，因为看到斑竹对热流道的热情才有感而发。

热流道分类

热流道分类
摘要：
1.热流道的概念和作用
2.热流道的分类
2.1 按材料分类
2.2 按结构分类
2.3 按应用领域分类
3.各类热流道的特点和应用
4.热流道的发展趋势
正文：
热流道是模具系统中的一种重要组成部分，主要负责为塑料制品提供恒定的熔融塑料流体。

热流道能够提高生产效率，降低能耗，提高产品品质，因此在塑料成型行业中得到了广泛应用。

根据所使用的材料、结构以及应用领域的不同，热流道可以分为不同类型。

首先，按材料分类，热流道可以分为金属热流道和陶瓷热流道。

金属热流道具有导热性能好、抗磨损能力强等优点，但耐磨性较差；而陶瓷热流道则具有耐磨性好、使用寿命长的特点，但导热性能较差。

其次，按结构分类，热流道可以分为开放式热流道、半开放式热流道和封闭式热流道。

开放式热流道结构简单，便于清洗，但容易造成塑料回流；半开放式热流道在一定程度上解决了塑料回流问题，但结构较为复杂；封闭式热流道结构最为复杂，但能够有效防止塑料回流，提高产品品质。

最后，按应用领域分类，热流道可以分为注塑模热流道、压铸模热流道和挤出模热流道等。

注塑模热流道主要用于塑料制品的成型，压铸模热流道主要用于金属制品的成型，挤出模热流道主要用于塑料及橡胶制品的成型。

随着科技的发展，热流道在材料、结构等方面不断取得突破，为塑料成型行业带来了更高的生产效率和产品品质。

热流道的原理及应用图解

热流道的原理及应用图解1. 热流道的定义热流道（Hot Runner）是一种塑料模具的加热系统，它通过将热能传输给模具中的塑料来加热塑料，使其融化成型。

相比于传统的冷流道（Cold Runner）系统，热流道系统具有更高的生产效率和更好的产品质量，被广泛应用于塑料制品的生产过程中。

2. 热流道的工作原理热流道系统由一套加热系统和流道系统组成，其工作原理如下：2.1 加热系统热流道的加热系统一般由加热器、热流道管和热流道控制器组成。

加热器通过加热元件将电能转化为热能，使热流道管内的热媒介（通常是热油）被加热。

热流道控制器可以实现对热流道的温度、流量等参数进行精确控制。

2.2 流道系统流道系统是热流道的关键组成部分，它负责将加热过的热媒介传递给模具中的塑料。

流道系统通常由主流道、分流道和喷嘴组成。

•主流道：主流道是热流道中最重要的一部分，它负责将加热过的热媒介传递给分流道和喷嘴。

主流道的尺寸和布置对于塑料的流动和充填起着重要作用。

•分流道：分流道将主流道中的热媒介分流到各个喷嘴上，使得每个喷嘴都能独立地控制塑料的温度和流量。

•喷嘴：喷嘴是塑料的最后成型部分，它负责将加热的塑料注入到模具腔中。

3. 热流道的优势和应用相比于冷流道系统，热流道系统具有以下优势：3.1 提高生产效率由于热流道系统中的热媒介可以保持在适宜的温度，使得塑料在注射过程中保持良好的流动性，从而减少了注射时间和冷却时间，提高了生产效率。

3.2 降低生产成本热流道系统减少了冷却时间和废品产生，降低了生产成本。

同时，由于去除了冷道系统，可以减少注塑机的锁模力，降低了设备的投资成本。

3.3 改善产品质量热流道系统可以精确控制塑料的温度和流量，保证了每个喷嘴注入的塑料质量一致，减少了产品的热变形和缺陷。

热流道系统在以下领域有广泛的应用：•医疗器械：热流道系统被广泛应用于制造医疗器械，如注射器、输液器等。

由于产品的精度和质量要求较高，热流道系统能够满足其生产需求。

模具热流道结构原理

模具热流道结构原理热流道技术是现代模具加工技术的一项重要成果，其原理是通过在模具中设置加热通道和热流道，使塑料熔融前进通道的各部分温度基本相同，以保证模具所注射的每一个塑料制件都能够具有相同的品质和尺寸，从而满足工业制造对于高精度的需求。

本文将介绍热流道结构原理的具体内容。

第一部分：热流道结构的分类根据所有元器件的放置位置和熔塑物的流动情况，可以将热流道结构分为三种类型：点式、线式和面式。

点式热流道的主要特点是在模具中设置单个的加热节点，它们通过塑料内部传递热能以实现加热的目的。

这种结构不仅适用于各种大小尺寸的模具，而且具有精度高和低成本的优点，是热流道系统中使用最广泛的一种类型。

与点式热流道类似，线式热流道的结构是通过在模具中设置多个线性的加热通道，更加适合于大型模具。

线式结构能够将热能更加准确地传递至需要加热的部分，避免发生温度分布不均匀的现象。

线式结构需要更多的热元器件、更复杂的控制系统和维护，并且可能会在熔塑物中留下接缝痕迹。

通过在模具中设置一个平面式的加热板，这种结构可以实现塑料从同一个平面上准确流动，并且不会产生接缝或热点。

由于它的制造难度和成本较高，目前应用不是非常广泛。

热流道的工作原理是由控制器中的电子温控模块控制。

在注塑机的加压下，熔塑物被压入模具中。

加热通道中的热器会将热量传输到熔塑物中，使其保持一定的温度。

这样，热力流动能够准确快速地移动到需要热加工的模具内部各个位置，以实现高精度注塑的目的。

热流道系统的控制属于高科技，该系统可以调节模具内的温度控制。

在该过程中，重要的技术参数包括熔塑物的注入速度、时间和热力流动的流动速度。

通过具体的温度检测和控制触发信号，控制器可以及时地响应热能流动的需求，从而更好地控制热流道的温度分布和保持出色的注塑效果。

1. 塑料熔点的特性：不同种类塑料的熔点温度不同，这需要在热流道设计时充分考虑塑料的种类和熔点。

2. 注塑过程的温度和压力：注塑过程的温度和压力必须能够精确地控制，以确保热能能够精确地流动到所需的位置，并达到高精度注塑的目的。

热流道的基本知识

热流道的基本知识一，什么是热流道冷流道：是指模具入口与产品浇口之间的部分。

塑料在流道内靠注塑压力和其本身的热量保持流动状态，流道作为成型物料的一部分，但并不属于产品。

所以在我们设计模具的时候既要考虑填充效果，又要考虑怎样通过缩短，缩小流道来节省材料，理想情况是这样，但实际应用中则很难达到两全其美。

热流道：作为注塑模具系统的一个常用部件，是通过加热的办法来保证流道和浇口的塑料保持熔融状态。

由于在流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。

因此，热流道工艺有时称为热集流管系统，或者称为无流道模具。

简而言之，热流道就是注塑机喷嘴（炮筒嘴）的延伸。

二，热流道系统的优点：1.当产品的壁厚较薄时，确保熔体能充分到达远离浇口（进胶口）的部分，大大减小产品变形厚度，大大提高产品表面质量及产品的一致性；2.流道内的压力损耗小，熔体流动性好，密度容易均匀，避免注塑件变形，批峰以及尺寸不稳定和色差等缺陷；3.全部或大部分消除料头（水口料），不需要人工剪切水口，无需再粉碎，提高物料利用率，节约能源，提高了生产效率（常见的缩水，填充不足，熔接痕，颜色不均，飞边，翘曲现象也可以明显改善或消除）；4.消除了废料带来的附加热量，模具的冷却周期仅为塑料的冷却时间，缩知了加工周期；5.热流道均为自动切断浇口，改善浇口外观，提高了自动化作业程度；6.精确控制熔体塑料温度，消除了材料的降解，使保压时间更合理，降低产品的内应力；7.降低注塑压力，有利于保护模具，延长使用寿命。

正因为热流道系统的这些优点，在欧，美，日等发达国家，有七成以上的注塑模具使用了热流道系统。

而在国内，了解热流道系统的人不多，应用的就更少，为此，为了更多的厂家能用到这种新技术，将提供有关热流道的全套技术服务与技术支持，提供从老模具的更新改造到新模具的前瞻设计。

热流道分类

热流道分类【最新版】目录1.热流道的概念与分类2.热流道系统的构成3.热流道的优点4.热流道的应用领域5.热流道的发展趋势正文一、热流道的概念与分类热流道，又称热流道系统或热流道模具，是一种应用于塑料注射成型的先进技术。

它通过在模具中设置加热系统，使得塑料在注射成型过程中始终保持熔融状态，从而提高了制品的质量、成型效率和环保性能。

根据热流道的结构特点，可以将其分为以下几类：1.单点热流道：每个喷嘴单独加热，适用于单腔模具。

2.多点热流道：多个喷嘴共同加热，适用于多腔模具。

3.顺序热流道：按照一定的顺序依次加热喷嘴，适用于顺序成型的模具。

4.阀式热流道：通过阀门控制熔融塑料的流动，适用于复杂的成型过程。

二、热流道系统的构成热流道系统主要由以下几部分组成：1.热流道喷嘴：负责将熔融塑料引入模具腔体。

2.热流道板：承载喷嘴，并提供加热功能。

3.温度控制系统：控制热流道板的温度，保证塑料在注射成型过程中始终保持熔融状态。

4.动力系统：驱动热流道板和喷嘴，实现塑料的流动和成型。

5.传感器系统：监测热流道系统的工作状态，提供实时数据反馈。

三、热流道的优点热流道技术具有以下优点：1.提高产品质量：由于塑料在注射成型过程中始终保持熔融状态，因此可以减少制品的熔痕、气泡等缺陷，提高制品的表面质量和尺寸精度。

2.提高成型效率：热流道技术可以减少注射周期中的冷却时间，提高成型效率。

3.节能环保：热流道系统可以精确控制温度，减少热量的浪费，降低能耗。

4.减少原材料浪费：热流道技术可以有效减少喷嘴和模具的磨损，延长使用寿命，降低原材料的消耗。

四、热流道的应用领域热流道技术广泛应用于各种塑料制品的注射成型过程中，如汽车零部件、电子产品、医疗器械、包装材料等。

五、热流道的发展趋势随着塑料成型技术的不断发展，热流道技术也在不断创新和完善。

未来，热流道技术将朝着以下方向发展：1.高效节能：通过优化热流道系统的设计和提高温度控制精度，进一步降低能耗。

热流道技术及其应用

热流道技术及其应用
目录
• 热流道技术简介 • 热流道技术的种类与优势 • 热流道技术的应用领域 • 热流道技术的挑战与解决方案 • 热流道技术的发展趋势 • 热流道技术应用案例分析
01
热流道技术简介
定义与特点
定义
热流道技术是一种塑料加工技术，通过加热塑料熔体，使其在模具内流动，以实现塑料制
吹塑行业是热流道技术应用的重要领域之一，涉及塑料瓶、桶、罐等产品的制造。
压铸行业
压铸模具热流道系统能够实现高效、低耗、环保的生产，提高产品质量和降低成本。
热流道技术能够控制金属熔体的温度和流动，提高压铸件的质量和稳定性。
压铸行业是热流道技术应用的重要领域之一，涉及汽车、摩托车、家电等行业的零部件制造。
详细描述
在选择热流道材料时，需要考虑材料的热膨胀系数、热导率、熔点以及与塑料的相容性等参数。对于一些特殊材料，如生物降解塑料或高性能复合材料，可能需要定制的热流道系统或采取特殊的加工工艺。
温度控制
总结词
温度控制是热流道技术的核心要素，直接影响到塑料加工的质量和效率。精确控制加热和冷却过程中的温度是确保稳定生产的关键。
应用案例三：压铸行业中的热流道技术应用
总结词
详细描述
压铸行业是热流道技术应用的又一重要领域，通过使用热流道模具，可以实现高精度、高质量的压铸件生产。
在压铸行业中，热流道技术被广泛应用于各种金属制品的生产，如汽车零部件、电子元件等。通过使用热流道模具，可以将多个模腔的加热和冷却系统集成在一起，实现高精度、高质量的压铸件生产。此外，热流道技术还可以减少生产过程中对人工干预的依赖，降低生产成本和操作风险。
THANKS FOR WATCHING

热流道分类

热流道分类热流道分类热流道是塑料注射模具中的一种技术，通过在注塑模具中布置加热系统，使塑料熔融后能够保持一定的温度，在注射成型过程中能够更加稳定和均匀地填充模腔，从而得到更好的注塑产品。

根据热流道的结构和使用方式，我们可以将其分为以下几个分类。

1. 点状热流道点状热流道是最简单、最基础的热流道系统。

它由一个或多个通过短直冷却筒与模具连接的热流道组成。

短直冷却筒通过水冷却循环保持低温状态，防止塑料在此处的温度升高。

点状热流道适用于较小的注塑件，能够提高塑料的熔融和流动性。

2. 常规热流道常规热流道是目前应用最广泛的热流道系统。

它由一个或多个具有特定形状的热流道组成，可以分为直线型、环形型、H型等不同形状。

常规热流道通过独立的加热系统和温度控制器，将塑料保持在恒定的温度，并通过可控的阀门控制塑料的流动，实现注塑件的良好成型。

3. 堆叠热流道堆叠热流道是一种多层次的热流道系统，用于制造具有复杂结构的注塑件。

它由多个平行布置的热流道组成，每层热流道通过独立的加热系统和温度控制器控制。

堆叠热流道可以单独控制每一层塑料的温度和流动情况，使得各层注射成型质量更加稳定。

4. 阀门热流道阀门热流道是一种应用比较广泛的具有多个阀门的热流道系统。

它通过阀门控制塑料的流动和停止，实现注塑件的准确成型。

阀门热流道适用于需要多个注射阶段的注塑件，如多色、多层或嵌入金属件的注塑制品。

5. 多级热流道多级热流道是一种通过多个独立的加热区域控制塑料温度的热流道系统。

它适用于在不同的注射阶段需要不同温度的注塑件。

多级热流道能够更加精确地控制注塑产品的质量，提高产品的一致性。

以上是根据热流道的不同特点和应用场景进行的分类。

每种热流道系统都有其独特的优势和适用范围，在实际应用中可以根据注塑件要求选择合适的热流道分类。

6. 热嘴热流道热嘴热流道是一种将热嘴技术与热流道技术相结合的系统。

热嘴位于模具的前端，用于将塑料熔融并保持在恒定的温度。

热流道的种类与应用

热流道的种类与应用在应用热流道技术时，浇口型式的正确选择至关重要。

浇口型式直接决定热流道系统元件的选用及模具的制造与使用。

每种类型的热流道系统都有其重要的τ锰氐阌胧视梅段АＴ谘∮媒娇谟肴攘鞯老低持掷嗍毙枰悸呛芏嘁蛩亍?其中最重要的是塑料基体种类与添加剂，零件的重量与尺寸壁厚，零件质量要求，工具寿命及零件产量要求等。

一、热尖式热流道系统这是一种应用最为普遍广泛的热流道系统。

各热流道供应商均提供这种系统。

虽然来自不同厂家系统上的喷嘴及喷嘴镶件之形状与尺寸有所不同，但工作原理是非常一致的。

这就是通过位于喷嘴前端的镶件HOT TIP与冷却系统相结合以对浇口处的塑料成型加工温度进行精确的调整和控制。

因而喷嘴镶件HOT TIP的制造材料与形状设计非常重要。

各热流道供应商均在HOT TIP的开发研究上投入很大力量。

热尖式（HOT TIP）热流道系统可以用于加工绝大多数结晶型和非结晶型塑料如PP，PE，PS，LCP，PA，PET，PBT，PEEK，POM，PEI，PMMA，ABSPVC，PC，PSU，TPU等。

一般说来，热尖式浇口多用于中小尺寸零件的加工，尤其适用于微小零件的加工。

浇口截面直径大多在0。

5mm — 2。

0mm之间。

浇口截面直径的确定主要由零件重量与壁厚决定，当然也要考虑材料与零件质量要求。

若使用截面直径较小的浇口，注射充模阶段结束后浇口封闭的快，零件上浇口痕迹小，零件表面美观质量好。

一个常用的经验做法是根据零件浇口处壁厚来初步确定浇口大小：浇口直径 = （0。

热流道结构知识点总结

热流道结构知识点总结热流道结构在塑料注射成型过程中扮演着重要的角色，它可以帮助提高注射成型的效率和质量。

本文将会总结热流道结构的相关知识点，包括热流道系统的基本原理、组成部分、优点和缺点、应用范围等内容。

一、热流道系统的基本原理热流道系统是一种在注射模具中用于传送加热的热载体，保持塑料材料在注射成型过程中的流动状态，以保证产品的成型质量和提高生产效率。

热流道系统的基本原理包括：1. 热载体传导热量：热流道系统中通常采用热载体（如热油、热水）传导热量，将热能传递到模具的热流道中，使塑料材料在注射成型过程中能够始终保持在合适的流动状态。

2. 控制模具温度：通过控制热载体的温度和流量，可以实现对注射模具中的温度进行精确的控制。

这样可以避免塑料材料在成型过程中受温度变化的影响，保证产品的尺寸稳定性和表面质量。

3. 优化成型条件：热流道系统可以根据不同的产品形状和材料特性，灵活调节模具中不同部位的温度，以实现最佳的注射成型效果。

二、热流道系统的组成部分热流道系统由多个组成部分组成，主要包括热流道控制器、加热装置、温度探测器、热流道喉口等。

1. 热流道控制器：负责对热流道系统的温度、压力等参数进行实时监控和调节，以确保注射成型过程中的稳定性和一致性。

2. 加热装置：通常采用电加热或加热用的热管，通过对热载体进行加热，传递热能到热流道系统中。

3. 温度探测器：用于监测热流道系统中的温度变化，反馈给热流道控制器，以实现自动调节和控制。

4. 热流道喉口：负责将加热好的热载体传递到模具的热流道中，为塑料材料提供适宜的加热条件。

三、热流道系统的优点和缺点热流道系统相比传统的冷流道系统具有许多优点，但也存在一些缺点。

1. 优点：（1）节能减耗：热流道系统采用热载体传导热量，可以有效减少注射成型过程中的能耗，提高生产效率。

（2）减少生产环境污染：热流道系统可以降低产品的废料率，提高成型质量，减少生产环境的污染。

（3）提高产品质量：热流道系统可以精确控制模具中不同部位的温度，保证产品的尺寸稳定性和表面质量。

热流道知识大全(原理、系统、模具及应用)

热流道介绍热流道起源和现状热流道系统(hot runner systems)起源于注塑工业中的无流道系统，作为一项先进的塑料注塑加工技术，在西方发达国家的普及使用可以追溯到上个世纪的中期甚至更早。

热流道具有许多优点，因此，在国外发展比较快，许多塑胶模具厂所生产的模具50%以上采用了热流道技术，部分模具厂甚至达到80%以上。

在中国，这一技术在近十年才真正得以全面推广和应用，随着模具行业的不断发展，热流道在塑胶模具中运用的比例也逐步提高，但总体上还未达到国外热流道模具的比例。

近年来，热流道技术在中国的逐渐推广，这很大程度上是由于我国模具向欧美公司的出口量快速发展带来的。

在欧美国家，注塑生产已经依赖于热流道技术。

可以这样说，没有使用热流道技术的模具现在已经很难出口，这也造成了很多模具厂家对于热流道技术意识上的转变。

热流道的原理冷流道是指模具入口与产品浇口之间的部分。

塑料在流道内靠注塑压力和其本身的热量保持流动状态，流道作为成型物料的一部分，但并不属于产品。

所以在我们设计模具的时候既要考虑填充效果，又要考虑怎样通过缩短、缩小流道来节省材料，理想情况是这样，但实际应用中则很难达到两全其美。

热流道又称无流道是指在每次注射完毕后流道中的塑料不凝固，塑胶产品脱模时就不必将流道中的水口脱出。

由于流道中的塑料没有凝固，所以在下一次注射的时候流道仍然畅通。

简要言之，热流道就是注塑机喷嘴的延伸。

热流道模具的特点为什么会有这种热流道技术出现呢?热流道技术又能够带给我们哪些好处呢?熟悉注塑工艺的工程人员都知道，常规注塑成型经常会有以下不利因素的出现：a. 填充困难;b. 薄壁大制件容易变形;c. 浇道原材料的浪费;d. 多模腔模具的注塑件质量不一等。

热流道技术的出现，则给这些问题提供了比较完善的解决方案，一般来讲，采用热流道有以下的好处：■ 缩短制件成型周期因没有浇道系统冷却时间的限制，制件成型固化后便可及时顶出。

许多用热流道模具生产的薄壁小零件成型周期可在5秒钟以下。
