CAD三视图的练习
作业
作业： 1、P12练习1（2）（3）
2、P18、A1 3、P19、A6 4、P19、B1 探究：P11课本
俯视图方向
返回
侧视图方向
高平齐,
正视图
长
俯视图
长对正,
高
侧视图
宽 宽相等.
正视图方向
画 一 个 物 体 的 三视图时,正视图 ,侧视图,俯视图 所画的位置如图 所示,且要符合如 下原则:
从正面看到的图
正视图 侧视图 俯视图
俯视图方向
三视图的作图步骤
侧视图方向
1.确定正视图方向
2.布置视图
3.先画出能反映物体真实形 状的一个视图(一般为正视图）
正视图方向
4.运用长对正、高平齐1、原宽相等 则画出其它视图
5.检查
正视图 侧视图
要求：俯视图安排在正视图的正下 方，侧视图安排在正视图的正右方。 俯视图
下面各图中物体形状分另可以看成什么样的几何体?
圆柱
圆锥
球
从正面,侧面,上面看这些几何体,它们的形状各是 什么样的?
正面看:长方体 等腰三角形
圆
侧面看:长方体 等腰三角形
圆
上面看: 圆
圆
圆
你能画出各物体的三视图吗?
正视图
圆柱,圆锥三视图
侧视图
正视图
侧视图
·
俯视图
俯视图
老师提示:画锥体的三视图要注意！
p11课本返回侧视图方向俯视图方向正视图方向正视图方向正视图正视图侧视图侧视图高?高平齐俯视图长宽?画一个物体的三视图时正视图侧视图俯视图所画的位置如图所示且要符合如下原则
三视图画法及练习
六棱锥 小结：若相邻的两平面的相 交，表面的交线是它们的分 界线，在三视图中，分界线 和可见轮廓线都用实线画出。
简单组合体的三视图
例3：画出下面几何体的三视图。
简单组合体的三视图
主视图 左视图
俯视图
注意：不可见的轮廓线，用虚线画出。
简单组合体的三视图
简单组合体的三视图
正视图 侧视图
俯视图
体验三视 图的作法
宽
宽相等.
俯视图
长对正,
画 一 个 物 体 的 三视图时 , 正视图 ,侧视图,俯视图 所画的位置如图 所示 , 且要符合如 下原则:
俯视图方向 左视图方向
三视图的作图步骤
1.确定主视图方向 2.布置视图
3.先画出能反映物体真实形状 的一个视图(一般为主视图）
4.运用 长对正、高平齐、宽相等 1 原则画出其它视图 5.检查
圆台
俯
左
圆台
六棱柱
体验三视 图的作法
俯
左
六棱柱
Φ
Φ
三通水管
图1 图2 如果要做一个水管的三叉接头，工人事先 看到的不是图1，而是图2，然后根据这三 个图形制造出水管接头.
练习: 根据三视图想 像物体的形状。
圆柱
圆台
手电筒
从左向右看
圆柱
正六棱柱
螺丝杆
从左向右看
圆柱
四棱柱
螺丝杆
从左向右看
圆柱
A.4个 C. 6个
B. 5个 D. 7个
例6. 一个画家有14个边长为1m的正 方体，他在地面上把它们摆成如图8 所示的形式，然后他把露出的表面都 涂上颜色，那么被涂上颜色的总面积 为（ ）
A. 19m2 C. 33m2
cad三视图练习题

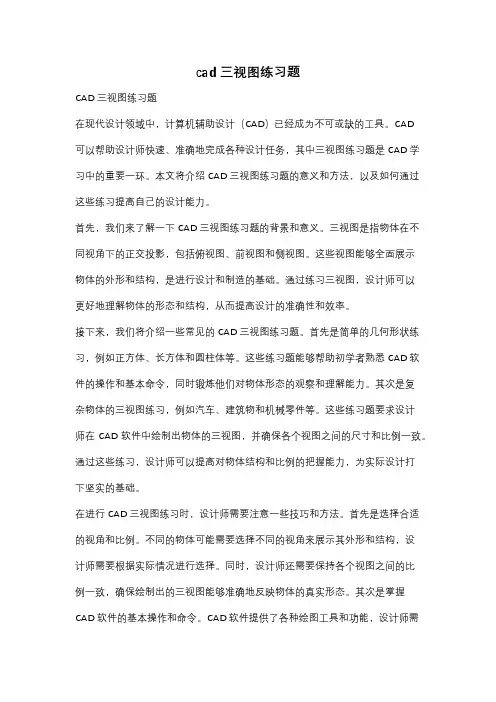

cad三视图练习题CAD三视图练习题在现代设计领域中，计算机辅助设计（CAD）已经成为不可或缺的工具。
