1.1小射程喷头一般为非旋转散射式喷头，如雨鸟1800系列、UNI-Spray系列。这些喷头的弹出高度有50mm、75mm、100mm、150mm和300mm，可选配喷洒形式繁多或可调角度的喷嘴，喷灌强度较大。不但适用于小块草坪，也可用于灌木、绿篱的灌水和洗尘。这类喷头的喷嘴大多为“匹配灌溉强度喷嘴”，即无论全圆喷洒，还是半圆或90度及其他角度，其灌溉强度基本相同。这种特性对保证系统的喷洒均匀度极为有利。
1.2中等射程喷头多为旋转喷头，如雨鸟T-Bird系列齿轮驱动无工具调节喷头、R-50球驱动无工具调节喷头、Maxi-Paw摇臂式无工具调节喷头、5004齿轮驱动有工具顶部调节喷头。这些喷头适用于中型面积绿地的灌溉。其中T-Bird、R-50和5004喷头均配有雨鸟公司性能独特的雨帘（Rain Curtain）喷嘴，使喷洒均匀度大为提高；Maxi-Paw喷头尤其适合水源水质较差的条件。
目前，草坪喷灌系统一般均采用埋藏升降式草坪喷头。
此类喷头品种繁多，以美国雨鸟公司（RAIN BIRD）的产品为例，按射程分，有0.9～6.1米的小射程喷头，6.4～15.3米的中等射程喷头，11.6～25.0米的大射程喷头；按驱动机构分，有球驱动、齿轮驱动和摇臂喷头；按调节方式分，有无工具调节和有工具调节喷头，等等。这些喷头均可在加压喷水时自动弹出地面，而灌水停止时又缩入地面，不会影响园林景观和草坪上的机械作业。
在各种射程的喷头中，均可选择“止溢型”喷头。带止溢功能的喷头一般安装在地形起伏较大的草坪喷灌系统中的地形较低的部位，可有效防止当灌水停止时管道中的水从低位喷头溢出，影响喷头周围草坪的正常生长。
土壤的允许喷灌强度是影响喷头选型的主要因素之一。喷灌强度是指单位时间内喷洒在地面上的水深。我们一般考虑的是组合喷灌强度，因为灌溉系统基本上都是由多个喷头组合起来同时工作。对于喷灌强度的要求是，水落到地面后能立即渗入土壤而不出现积水和地面径流，即要求喷头的组合喷灌强度（ρ组合）应小于等于土壤的水入渗率。各类土壤的允许喷灌强度（ρ允许）的参考值见下表：
2、喷头的布置

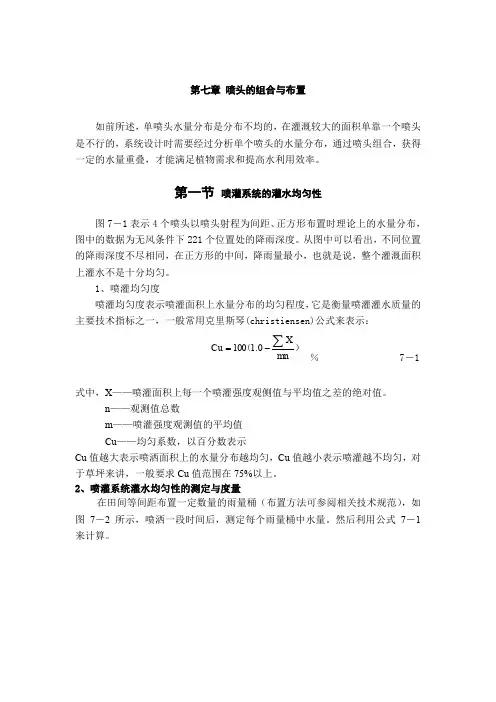

喷灌系统中喷头的布置包括喷头的组合形式、喷头沿支管上的间距及支管间距等。喷头布置的合理与否，直接关系到整个系统的灌水质量。
喷头的组合形式主要取决于地块形状以及风的影响，一般为矩形和三角形，或为其特例正方形和正三角形。矩形或正方形布置，适用于地块规则，边缘成直角的条件。这种形式设计简便，容易做到使各条支管的流量比较均衡；三角形或正三角形布置，适用于不规则地块，或地块边界为开放式，即使喷洒范围超出部分边界也影响不大的情况。这种布置抗风能力较强，喷洒均匀度要高于矩形或正方形，同时所用喷头的数量相对较少，但不易作到使各条支管的流量均衡。有时地块形状十分复杂，或地块当中有障碍物，使喷头的组合形式为不规则形。但在多数草坪喷灌系统中，可尽量采用正方形或正三角形布置。
2.1正方形布置
正方形布置时，喷头沿支管上的间距与支管间距相等，但对角喷头之间的距离是支管间距的1.41倍。考虑到风的影响，推荐喷头间距为喷头射程（R）的0.9-1.1倍，见下表：
风速（km/h）
0-5
6-11
12-20
正方形最大间距
1.1R
1.0R
0.9R
2.2正三角形布置
正三角形布置时，各个喷头之间的距离相等，但支管间距为喷头间距的0.866倍。考虑到风的影响，推荐喷头间距为喷头射程（R）的1.0-1.2倍，见下表：
喷头的选型与布置
喷头的选型
选择喷头时，除需考虑其本身的性能，如喷头的工作压力、流量、射程、组合喷灌强度、喷洒扇形角度可否调节之外，还必须同时考虑诸如土壤的允许喷灌强度、地块大小形状、草坪品种、水源条件、用户要求等因素。另外，同一工程或一个工程的同一轮灌组中，最好选用一种型号或性能相似的喷头，以便于灌溉均匀度的控制和整个系统的运行管理。在已建项目中，有的为片面追求水景效果，安装了各种性能截然不同的喷头，致使灌溉均匀度无法保证。选择喷头时需特别注意的是，灌溉系统不是喷泉，其目的是为了弥补植物需水时空上的不足，而不是创作人工水景。因此，只能在首先满足草坪需水的前提下，尽量照顾到景观效果。
风速（km/h）
0-5
6-11
12-20
正三角形最大间距
1.2R
1.1R
1.0R
在喷头布置完毕后，应根据实际布置结果对系统的组合喷灌强度进行校核。特别是在地块的边角区域，因喷头往往是半圆或90度而不是全圆喷洒，若选配的喷嘴与地块中间全圆喷洒的喷头相同，则该区域内的喷灌强度势必大大超过地块中间。所以，为保证系统良好的喷洒均匀度，一般安装在边角的喷头须配置比地块中间的喷头小2-3个级别的喷嘴。
1.3大射程喷头，如雨鸟Falcon和Talon系列均为旋转式齿轮驱动顶部有工具调节喷头。其特点是材料强度高，抗冲击性能好。除用于大面积草坪灌溉外，特别适合于运动场草坪灌溉系统。由于高尔夫球场草坪与一般公共草坪相比具有本身的特殊性，因此，高尔夫球场草坪喷头独成体系，如雨鸟Eagle系列和Impact-D系列喷头，即专为高尔夫球场草坪喷灌而设计。
各类土壤的允许喷灌强度（mm/h）
土壤类别
砂土
壤砂土
砂壤土
壤土
粘土
允许喷灌强度
20
15
12百度文库
10
8
喷头组合喷灌强度的计算公式为：ρ组合（mm/h）=1000q/A
式中：q为单喷头的流量（m3/h）；A为单喷头的有效控制面积（m2）。
另外，土壤的允许喷灌强度随着地形坡度的增加而显著减小。如坡度大于12%时，土壤的允许喷灌强度将降低50%以上。因此，对于地形起伏的工程，在喷头选型时需格外注意。
