第三节 焊条电弧焊与电弧切割设备的基本结构和工作原理
第三章 焊条电弧焊与电弧切割讲解
1、焊芯 焊条中被药皮包覆的金属芯称为焊芯。 焊芯的作用： 1）传导焊接电流，把电能转换成热能； 2）本身熔化作为填充金属与液体母材金属熔合形成 焊缝。 焊芯中合金元素对焊接的影响 1）C： 钢中的主要元素，含C↑-----强度、硬度↑，塑 性↓。低碳钢焊芯含C量一般≤0.1％。 2）Mn：一种较好的合金剂、脱氧剂，含Mn↑-----强 度、韧性↑，与S化合形成硫化锰，减少了焊缝的热裂倾 向。碳素结构钢焊芯的含Mn量为0.30％～0.55％。 3) Si ：一种较好的合金剂、脱氧剂，含Si适量-----屈 服强度、弹性、抗酸性↑，含量过高------塑、韧性↓。 4）Cr：提高钢的硬度、耐磨性和耐腐蚀性，易于氧 化成Cr2O3,提高了渣的粘度，增加了金属夹杂物的可能 性。
下降特性（陡降、缓降） 平特性 上升特性
焊条电弧焊辅助设备和工具
包括：电焊钳、焊接电缆、面罩及其它防护工具。 （一）电焊钳： 是夹持焊条并传导电流的器具。 要求：焊条夹持牢固、可靠的绝缘、隔热好、重量 轻。 （二）焊接电缆：根据焊机容量选择电缆截面。需 长电缆时，应加大截面积，使焊接电缆上的电压降不 超过4V。 焊接电缆选用表 最大焊接电流（A） 电缆截面积（mm2） 200 25 300 50 450 70 600 95
按焊条药皮 熔化后的熔 渣特性分
焊条的选用
主要是根据焊接结构钢材的化学成分、机械性能、 焊接性、工作环境、等要求，以及焊接结构的形状、 受力情况和焊接设备等方面进行选择。 选用原则： 考虑焊件的机械性能、化学成分 A. 低碳钢、中碳钢和低合金钢按等强匹配的原则来 选用焊条； B. 对于塑性、冲击韧性和抗裂性能要求较高，低温 条件下工作的焊缝应选用碱性焊条，低碳钢焊件坡 口处有无法清除的铁锈、油污时，选用酸性焊条； C. 异种钢焊接时按低强匹配的原则选用焊条。
焊条电弧焊的原理及过程
焊条电弧焊的原理及过程焊条电弧焊是一种常见的焊接方法，它的原理和过程非常重要。
下面我们将详细介绍焊条电弧焊的原理及过程。
焊条电弧焊是利用由直流或交流电源产生的电弧进行焊接的方法。
焊条电弧焊的基本原理是利用电弧在电源的作用下将焊条和焊件加热，使两者表面熔化并混合，冷却后形成坚固的焊接缝。
焊条电弧焊的过程主要分为以下几个步骤：第一步是准备工作。
首先需要准备好焊接所需的焊条、焊接设备以及焊接面的清洁处理。
焊条是焊接时所使用的金属丝，而焊接设备则包括焊接电源、焊接枪等工具。
焊接面的清洁处理是为了去除焊接面上的油污和锈蚀，保证焊接的质量。
第二步是焊接电流的设置。
根据焊接材料的种类和焊接缝的要求，正确地设置焊接电流是非常重要的。
焊接电流过大或过小都会影响焊接的效果。
第三步是焊接操作。
在焊接前，首先将焊条插入焊接机的电极夹中，并将焊接枪靠近焊件表面。
然后，通过按下电流开关，使电流通过焊条形成电弧，电弧产生的高温使焊条和焊件熔化，形成熔池。
焊工需要根据焊接要求，控制电弧的移动速度和焊接位置，确保焊接缝的质量。
第四步是焊接完毕后的处理。
焊接完毕后，需要及时将焊接枪移开，并采取相应的措施进行后处理，例如焊缝的打磨和喷漆等。
通过焊条电弧焊的原理及过程，我们可以看出焊制质量的好坏受到多方面因素的影响，包括焊条选择、焊接电流设置、焊接操作等。
因此，在进行焊接之前，我们应该充分了解焊接材料和装备，并根据焊接要求进行选择和操作。
此外，焊接过程中要保证焊接场地的安全，避免产生火灾和电击等危险。
总之，焊条电弧焊是一种重要的焊接方法，掌握其原理和过程对于进行高质量的焊接至关重要。
只有通过科学合理的操作和正确设置焊接参数，我们才能获得坚固可靠的焊接缝，确保焊接质量和安全。
焊条电弧焊原理
焊条电弧焊原理
焊条电弧焊是一种常用的电弧焊接方法。
其工作原理是通过直流或交流电源的作用，将电流传递到焊条的一端，通过电弧的形成使得焊条和工件之间产生高温、高能量的电弧热源，进而将工件连接在一起。
具体来说，焊条电弧焊的原理如下：
1. 电弧的形成：当电流通过焊条的一端时，由于电阻的作用，产生热能。
这种热能足够高，使得焊条和工件之间的金属部分发生熔化，同时形成了一个电弧。
2. 电弧传递：电弧以极高的温度和能量维持着燃烧，通过电弧将热能传递到工件的焊缝和相邻区域。
这将使焊缝和周围金属熔化，并形成熔融池。
3. 熔融池形成：电弧的热能使焊缝和相邻区域熔化，形成一片熔融池。
焊工通过控制焊接速度和电流等参数，使得熔融池的形状和尺寸符合要求。
4. 金属结合：在熔融池的作用下，焊条中的金属与工件的金属发生扩散交流，形成焊缝。
同时，焊条中的焊剂会释放出熔化的材料和气体，帮助清除焊接过程中产生的氧化物或其它污染物。
5. 冷却和固化：当焊接工作完成后，停止供电后熔融池逐渐冷却，焊缝金属重新固化。
这样就完成了焊接工作。
总结起来，焊条电弧焊的原理是利用焊条产生电弧，通过电弧的热能将工件的金属熔化，再通过控制温度、熔融池形状和焊接速度等参数，实现焊接的目的。
焊条电弧焊与电弧切割

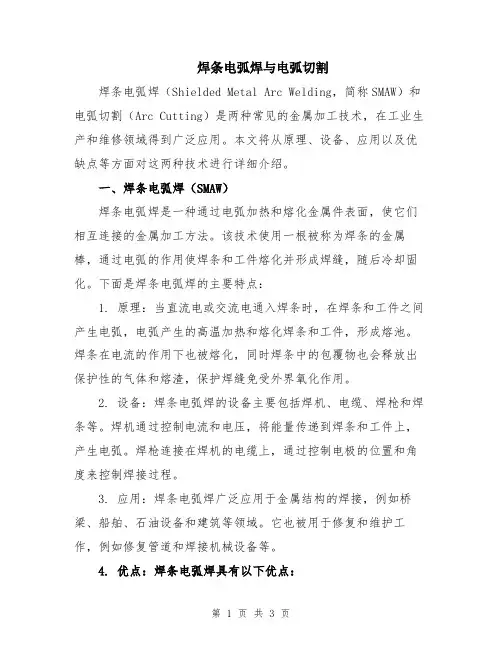

焊条电弧焊与电弧切割焊条电弧焊（Shielded Metal Arc Welding，简称SMAW）和电弧切割（Arc Cutting）是两种常见的金属加工技术，在工业生产和维修领域得到广泛应用。
本文将从原理、设备、应用以及优缺点等方面对这两种技术进行详细介绍。
一、焊条电弧焊（SMAW）焊条电弧焊是一种通过电弧加热和熔化金属件表面，使它们相互连接的金属加工方法。
该技术使用一根被称为焊条的金属棒，通过电弧的作用使焊条和工件熔化并形成焊缝，随后冷却固化。
下面是焊条电弧焊的主要特点：1. 原理：当直流电或交流电通入焊条时，在焊条和工件之间产生电弧，电弧产生的高温加热和熔化焊条和工件，形成熔池。
焊条在电流的作用下也被熔化，同时焊条中的包覆物也会释放出保护性的气体和熔渣，保护焊缝免受外界氧化作用。
2. 设备：焊条电弧焊的设备主要包括焊机、电缆、焊枪和焊条等。
焊机通过控制电流和电压，将能量传递到焊条和工件上，产生电弧。
焊枪连接在焊机的电缆上，通过控制电极的位置和角度来控制焊接过程。
3. 应用：焊条电弧焊广泛应用于金属结构的焊接，例如桥梁、船舶、石油设备和建筑等领域。
它也被用于修复和维护工作，例如修复管道和焊接机械设备等。
4. 优点：焊条电弧焊具有以下优点：（1）适用于各种材料的焊接，包括碳钢、不锈钢、铝和铜等；（2）适用于各种工作环境，如室内、室外、高空和潮湿环境；（3）设备简单，操作方便，适合一些外地施工或维修工作。
5. 缺点：焊条电弧焊也存在一些缺点：（1）焊接速度相对较慢，效率较低；（2）焊缝质量受到操作技能和焊缝形状的限制；（3）焊缝中可能含有气孔、夹渣和裂纹等缺陷。
二、电弧切割电弧切割是一种利用电弧高温熔化金属，并通过喷射气流将熔化的金属吹除的加工方法。
以下是电弧切割的主要特点：1. 原理：电弧切割利用电弧产生的高温将金属加热到熔化或燃烧的温度，同时通过喷射气流冷却和吹除熔化的金属，从而实现切割金属的目的。
焊条电弧焊与电弧切割(PPT)
2020/5/25
9
▪ (1)热发射 焊接时，阴极表面温度很高，阴极 中的电子运动速度很快，当电子的动能大于阴 极内部正电荷的吸引力时，电子即冲出阴极表 面，产生热发射。温度越高，则热发射作用越 强烈。
▪ (2)电场发射 在强电场的作用下，由于电场对 阴极表面电子的吸引力，电子可以获得足够的 动能，从阴极表面发射出来。当两电极的电压 越高，金属的逸出功小，则电场发射作用越大。

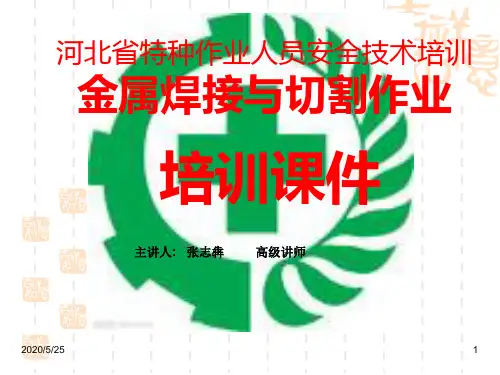

河北省特种作业人员安全技术培训
金属焊接与切割作业
培训课件
主讲人: 张志犇 高级讲师
2020/5/25
1
第三章 焊条电弧焊与电弧切割
2020/5/25
2
▪ 第一节 焊条电弧焊与电弧切割的工作原理、适用范围 及安全特点
▪ 一、焊条电弧焊与电弧切割的基本原理
▪ (一)焊条电弧焊的基本原理
▪ 焊条电弧焊是工业生产中应用最广泛的焊接方法， 它的原理是利用电弧放电(俗称电弧燃烧)所产生的热量 将焊条与工件互相熔化并在冷凝后形成焊缝，从而获得 牢固接头的焊接过程。
▪ 2．碳弧刨割条
▪ 电弧刨割条的外形与普通焊条相同，是利用 药皮在电弧高温下产生的喷射气流，吹除熔化 金属、达到刨割的目的。工作时只需交、直流 弧焊机，不用空气压缩机。操作时其电弧必须 达到一定的喷射能力，才能除去熔化金属。
2020/5/25
13
▪ 二、焊条电弧焊与电弧切割的适用范围
▪ (一)焊条电弧焊的适用范围
(6)可以用电弧切割的方法加工多种不能用气割加工的 金属，如铸铁、不锈钢、铜、铝等。
(7)设备、工具简单，操作使用安全。只要有一台直流 电焊机，有压缩空气，有专用的电弧切割极及碳棒， 就可以工作了。不需要像氧---乙炔焰切割那样使用 易燃、易爆气体，因此操作使用安全。
焊条电弧焊的原理及过程
焊条电弧焊的原理及过程焊条电弧焊是一种常用的金属焊接方法，它的原理和过程如下：原理：焊条电弧焊是通过将焊条和工件之间产生的电弧来加热和熔化焊条和工件，形成焊缝，然后通过焊缝中的金属熔化和冷却，实现金属的连接。
焊条作为电弧的熔化剂和填充材料，能源源不断地提供熔融金属，同时还能产生金属气雾，保护焊缝的品质，并抑制金属氧化。
过程：焊条电弧焊的过程主要分为以下几个步骤：1. 准备工作：首先需要准备焊接设备，包括焊机、焊条和焊接工具。
同时还需要准备工件，确保其表面平整、干净，并进行必要的准备工作，例如倒角、切割等。
2. 接地和连接：在接通电源之前，必须确保焊机和工件都接地良好，以确保安全。
然后，通过电缆将焊机连接到工件上，形成电路。
3. 稳定电弧：打开电源，将电流调整到适当的数值。
接下来，按下电弧点火按钮，在焊条和工件之间形成电弧。
在点火时需要注意避免让电弧触碰到焊条和工件，以防止火花溅射和短路。
4. 熔融焊条和工件：当电弧点燃后，焊条的端部开始熔化。
同时，熔化的焊条和工件的表面也开始融化。
电弧的热量使焊条的熔化部分融化成金属熔液，并喷射到焊缝中。
5. 填充与连接：焊条熔化后的金属熔液快速冷却并凝固，形成焊缝。
同时，焊条的熔化金属还会逐渐填充焊缝的空隙。
焊工需要根据工件的要求控制焊条的移动速度和焊接角度，以确保焊缝的质量和强度。
6. 焊后处理：焊接完毕后，需要对焊缝进行一些后续处理工作。
这包括清理焊缝和周围的残渣、打磨焊缝以及进行必要的检查和测试，以确保焊接质量符合要求。
总结：焊条电弧焊利用电弧加热和熔化焊条和工件来实现金属的连接。
它的工作原理是通过电流和电弧产生的高温来熔化焊条和工件，并形成焊缝。
这种焊接方法广泛应用于金属结构、管道、汽车制造等领域，它具有简单易操作、适用范围广、成本相对较低等优点，被广泛应用于工程实践中。
同时，随着技术的进步，焊条电弧焊也得到了不断的改进和升级，提高了焊接效率和质量。
焊条电弧焊与电弧切割
编号：SM-ZD-21063 焊条电弧焊与电弧切割Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制：____________________审核：____________________时间：____________________本文档下载后可任意修改焊条电弧焊与电弧切割简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
第一节焊条电弧焊与电弧切割的工作原理、适用范围及安全特点一、焊条电弧焊与电弧切割的基本原理(一)焊条电弧焊的基本原理焊条电弧焊是工业生产中应用最广泛的焊接方法，它的原理是利用电弧放电(俗称电弧燃烧)所产生的热量将焊条与工件互相熔化并在冷凝后形成焊缝，从而获得牢固接头的焊接过程，如图3—1所示。
图3—1 焊条电弧焊示意图1—焊条芯；2—焊药：3—液态熔渣；4—凝固的熔渣；5—保护气体；6—熔滴；7—熔池；8—焊缝；9—工件；10—电弧；11—焊钳在工件与焊条两电极之间的气体介质中持续强烈的放电现象称为电弧。
焊条电弧焊焊接低碳钢或低合金钢时，电弧中心部分的温度可达6000～8000℃，两电极的温度可达到2400～2600℃，如图3—2所示。
电弧燃烧的必要条件是气体电离及阴极电子发射。
1．气体电离气体和自然界的一切物质一样，其电子是按一定的轨道环绕原子核运动，在常态下原子是呈中性的，气体的分子也是呈中性的，气体中几乎没有带电质点，因此常态下气体不能导电，电流也通不过，电弧不能自发地产生。
焊条电弧焊与电弧切割范本
焊条电弧焊与电弧切割范本焊条电弧焊与电弧切割是金属加工中常用的焊接和切割工艺。
下面就这两种工艺进行详细介绍：一、焊条电弧焊焊条电弧焊是一种利用电弧熔化金属焊缝两侧的熔融电极和基体金属的焊接方法。
焊条电弧焊的特点是灵活性强、操作简单、设备投资较低，因此在工业生产中得到广泛应用。
1. 焊条电弧焊的原理焊条电弧焊的原理是利用电弧产生高热，使焊条和被焊件的交点达到高温，熔化被焊金属并形成一定形状的焊缝。
在焊接过程中，焊条的焊芯被电弧熔化，形成金属熔池，同时焊条的涂层会释放出熔渣，用于保护焊缝，并提供所需的合金元素。
2. 焊条电弧焊的设备焊条电弧焊的设备主要包括焊机、焊条、焊接工具和防护设备。
焊机用于产生焊接所需的电弧，焊条是焊接的填充材料，焊接工具用于操控焊条和焊缝的形状，防护设备则用于保护焊工的安全。
3. 焊条电弧焊的应用焊条电弧焊广泛应用于汽车制造、船舶建造、桥梁建设、石油化工、钢结构制造等领域。
它可以用于焊接不同种类的金属材料，如低碳钢、合金钢、不锈钢、铜、铝等。
二、电弧切割电弧切割是利用电弧加热金属，在氧化剂的作用下使金属氧化并形成氧化物，再通过气体喷吹将氧化物吹散，从而实现对金属材料的切割。
1. 电弧切割的原理电弧切割是利用电弧在金属表面产生高温，使金属受热膨胀，然后在氧化剂的作用下使金属氧化，并通过气体喷吹将氧化物喷散。
电弧切割过程中，电弧的能量主要用于熔化切割缝内的金属，并将金属氧化成气体。
气体经过喷吹口带走切割缝内的金属氧化物，实现对金属的切割。
2. 电弧切割的设备电弧切割的设备主要包括电弧切割机、电弧割炬、切割工具和防护设备。
电弧切割机用于产生切割所需的电弧，电弧割炬是电弧切割的工具，切割工具用于操控电弧和切割缝的形状，防护设备则用于保护操作人员的安全。
3. 电弧切割的应用电弧切割广泛应用于金属加工行业中的不同领域，如钢结构制造、汽车制造、船舶建造等。
它可以切割各种金属材料，包括低碳钢、合金钢、不锈钢等。
焊条电弧焊与电弧切割
焊条电弧焊与电弧切割是两种常见的金属加工工艺，它们在不同的场合和应用中发挥着重要的作用。
焊条电弧焊是一种常用的金属连接工艺。
它通过将熔化的焊条电弧和金属工件表面产生的熔池混合，实现金属的连接。
焊条电弧焊具有设备简单、操作方便、适用范围广等特点。
焊条电弧焊的基本原理是利用电弧产生高温，在高温下熔化焊条和工件表面，然后形成熔池，通过熔池的凝固来实现金属的连接。
焊条电弧焊的主要设备包括电焊机、焊条和电焊工具。
电焊机是将线路电流转换为适宜的电压和电流供电给焊条电弧焊进行电弧焊接的设备。
焊条是焊接过程中熔化的金属材料，通过电极进行传导和熔化。
电焊工具是进行焊接操作的手持工具，包括焊接枪、焊接手套、焊接面罩等。
在焊条电弧焊中，焊条起到了传导电流和熔化金属的作用。
焊条根据焊接材料的不同分为各种不同的类型，如碳钢焊条、不锈钢焊条、铝焊条等。
焊条的选择根据所需焊接的材料和具体的焊接要求来确定。
焊条电弧焊在建筑、制造、冶金等领域广泛应用，可以用于钢结构、汽车制造、船舶制造、管道焊接等。
与焊条电弧焊相比，电弧切割是一种通过高温电弧将金属材料切割的工艺。
电弧切割具有切割速度快、切割质量高等优点，因此在金属加工和制造领域得到了广泛的应用。
电弧切割的基本原理是将电弧产生的高温集中在工件上，使工件表面熔化并形成熔池，然后通过气体喷射将熔池排出，从而实现对工件的切割。
电弧切割的主要设备包括电弧切割机、电极和切割工具。
电弧切割机是将线路电流转换为适宜的电压和电流供电给电弧切割进行切割的设备。
电极是电弧切割过程中传导电流的部件。
切割工具包括切割枪、切割头和切割台等，用于控制和操作切割过程。
电弧切割根据不同的切割原理和技术，可以分为氧气切割、等离子切割和激光切割等不同类型。
氧气切割是利用氧气的氧化作用将金属材料切割。
等离子切割是利用等离子体的高温和高能量将金属材料切割。
激光切割是利用激光束的热效应将金属材料切割。
不同的切割类型适用于不同的材料和切割要求。
焊条电弧焊的原理
焊条电弧焊的原理1. 介绍焊条电弧焊是一种常用的焊接方法，它通过产生弧光和熔化电极来连接金属工件。
本文将从原理、设备、操作要点和应用范围等方面进行探讨。
2. 原理焊条电弧焊的原理是利用电弧放电的热量将焊条熔化，并与工件表面熔化交汇，形成焊缝。
焊条中的焊剂能提供渣质来防护焊缝，保证焊缝质量。
2.1 电弧放电原理焊条电弧焊是利用两个电极之间产生的电弧放电来加热，电弧放电产生的热量可以瞬间将焊条熔化并使工件达到熔化点。
而电弧放电主要是由直流或交流电源提供电流，通过两端的电极形成电弧。
2.2 焊条熔化原理焊条通电后，电流通过焊条，焊条表面特殊涂层的熔化得到焊膜，同时焊膜中的药物炽烧，产生的气体形成保护气雾，保护焊接区域。
金属电弧在焊缝区域形成电弧，使焊条和工件表面熔化，形成液态金属池。
3. 设备焊条电弧焊所需的主要设备包括焊机、焊条和焊接防护设备。
3.1 焊机焊机是供应焊条电流的装置，一般由电源、变压器、整流装置和控制装置等组成。
焊机能够提供所需的电流和电压，保证焊条正常熔化和焊接过程的稳定。
3.2 焊条焊条是焊接时所使用的材料，它通过电弧来熔化并连接金属工件。
焊条的选择需要根据所焊接的金属材料、要求的强度和耐蚀性等来确定。
3.3 焊接防护设备焊接过程中需要佩戴适当的防护设备，包括焊接头盔、手套、护目镜和防护服等。
这些设备能够有效地保护焊工免受电弧和热辐射的伤害。
4. 操作要点焊条电弧焊的操作要点对焊接质量至关重要。
以下是几个重要的操作要点：4.1 准备工作在进行焊接前，需要对工件进行清洁，去除表面的污垢和氧化物。
同时还需做好焊接环境的通风和防火措施。
4.2 焊接电流和电压控制根据所焊接的金属材料和焊接要求，需要选择适当的焊接电流和电压。
过高的电流和电压可能导致焊接过热或焊缝形态不良，而过低的电流和电压则会影响焊缝质量。
4.3 焦点位置和焊接速度焊接时需将焊枪与工件保持适当的距离，以保证焊缝处于焦点位置。
《焊条电弧焊设备》课件
欢迎使用本《焊条电弧焊设备》PPT课件，本课件将为您介绍焊接的基本原理、 焊条电弧焊设备的组成和工作原理，以及操作步骤、常见的焊接缺陷及解决 办法。让我们开始学习吧！
焊接介绍
焊接是用于将材料连接在一起的常见工艺。通过加热、熔化和冷却，焊接能 够使连接处形成强固的结合。
施予以பைடு நூலகம்决。
焊条电弧焊设备的操作步骤
1
准备工作
检查设备，焊接工件表面的净化和预热等准备工作。
2
电流调节
根据焊接工件的要求，调节电流大小和稳定性。
3
焊接操作
将焊条与工件接触并触发电弧，移动焊条和焊钳以完成焊接工作。
常见的焊接缺陷及解决办法
气孔
出现小孔的焊缝，可能是由于焊接过程中气体残留引起的。解决办法是使用适当的保护性气 体或采取更严格的气体净化措施。
裂纹
焊接区域出现开裂，通常是由于焊接应力引起的。解决办法是简化焊接方式、增加焊接预热 等。
焊接变形
焊接后工件发生形状变化，可能导致不适合的尺寸或形状。解决办法是使用夹具或控制焊接 时的预热和冷却速度等。
课程总结
• 焊接是常见的连接工艺，利用电弧能量将工件连接在一起。 • 焊条电弧焊设备由焊机、电源、焊钳和焊条组成。 • 焊接过程中可能出现缺陷，如气孔、裂纹和变形，可以通过适当的措
焊接基本原理
焊接的基本原理是利用电弧能量将工件的材料熔化并连接在一起。通过控制 电弧能量的大小和方向，可以实现精确的焊接操作。
焊条电弧焊设备的组成
焊条电弧焊设备由焊机、电源、焊钳和焊条等组成。焊机提供电力，焊钳用于夹持焊条并控制焊接操作。
焊条电弧焊设备的工作原理
焊条电弧焊设备通过将电流通过焊条和工件之间的电弧，使焊条熔化并与工 件发生化学反应，形成强固的焊缝。
焊条电弧焊特点和工作原理
(3)刨槽不正或深浅不均 碳棒歪向刨槽的一侧就会引起刨槽不正，碳棒运动时上下波 动就会引起刨槽的深度不均，碳棒的角度变化同样能使刨槽的 深度发生变化。刨槽前，注意碳棒与工件的相对位置，提高操 作的熟练程度。 (4)刨偏 刨削时往往由于碳棒偏离预定目标造成刨偏。碳弧气刨速度 大约比电弧焊高2～4倍，技术不熟练就容易刨偏。刨偏与否和 所用气刨枪结构也有一定的关系。例如，采用带有长方槽的圆 周送风式和侧面送风式枪，均不易将渣吹到正前方，不妨碍刨 削视线，因而减少了刨偏缺陷。 (5)铜斑 采用表面镀铜的碳棒时，有时因镀铜质量不好，会使铜皮成 块剥落，剥落的铜皮成熔化状态，在刨槽的表面形成铜斑。在 焊前用钢丝刷或砂轮机将铜斑清除，就可避免母材的局部渗铜 。如不清除，铜渗入焊缝金属的量达到一定数值时，就会引起 热裂纹。为避免这种缺陷要选用镀层质量好的碳棒，采用合适 的电流，并注意焊前用钢丝刷或砂轮机清理干净。
（1）碳弧气刨槽道表层的增碳 碳弧气刨时，增碳主要发生在槽道表层碳含量％的钢在厚～表 面层中，碳的质量分数增至％，即仅增加％。而18-8型不锈钢槽道 表面的增碳层厚度仅为～，最厚处也不超过。表3-12列出18-8型不 锈钢碳弧气刨区碳的质量分数的分析结果。 离表面深～处的碳的质量分数同母材含量十分接近，但粘渣的 含量高达％。而且在刨削深槽或多程刨削时，也可能产生厚度 达～的增碳层。 碳弧气刨加工的坡口或背面虽存在增碳的热影响区，但经过焊 接后都被熔化，在焊缝中未发现增碳现象，其力学性能也与用机 械加工的坡口相同。但是粘渣和炭灰等必须从槽道中清除，对于 某些重要结构件，则需用砂轮去除厚～表面层后才能施焊。
工程技术--焊条电弧焊与碳弧气刨设备结构和原理
焊条电弧焊与碳弧气刨设备结构和原理——焊条电弧焊与碳弧气刨设备结构和原理一、焊条电弧焊设备结构和原理焊条电弧焊弧焊电源是在焊接回路中为电弧提供电能的设备，焊接过程中、焊接电弧是弧焊电源的负载，焊接电弧与弧焊电源组成了用电系统为使焊接电弧能够在要求的焊接电流下稳定燃烧，对弧焊电源的性能提出以下基本要求。
1.对弧焊电源的基本要求电源的外特性。
在稳定状态下，弧焊电源的输出电压与输出电流即焊接电流）的关系。
称为弧焊电源的外特性。
焊接过程中、引弧、熔滴过渡和运条摆动等会造成焊接电源频繁的短路及电弧长度（即电弧电压高低）的不断变化。
为限制短路电流，防止因短路电流过大而烧坏焊接电源以及在弧长发生变化很小时使焊接电流的变化，保证焊接过程的稳定性，要求弧焊电源应具有陡降的外特性，即输出电压随焊接电源的增大而迅速下降，如图74所示。
（2）弧焊电源的动特性。
弧焊电源的动特性，是指弧焊电源对焊接电弧的工作状态发生变化的适应能力。
焊接过程中，焊机的负载总是在不断变化着，如引弧时要先短路再提起焊条形成电弧;焊接过程中熔滴能引起弧长的变化甚至短路等。
这些因素都使焊机的输出电压、电流不能在瞬间内适应这些变化，电弧燃烧就不稳定，整个焊接过程也就不稳定。
因此焊条电弧焊时，要求弧焊电源具有良好的动特性这样才能做到焊接时引弧容易、电弧燃烧稳定、飞溅小、焊缝成形好、焊接质量高。
（3）弧焊电源的空载电压。
弧焊电源的空载电压越高，引弧越容易，电弧燃烧的稳定性就越好。
但是空载电压过高，焊工操作不安全，并且制造焊机消耗的硅钢片和铜材增多。
因此，在满足焊接工艺要求的前提下，空载电压应尽可能低些。
目前，焊条电弧焊电源中弧焊变压器的空载电压一般在80V以下;弧焊整流器的空载电压一般在90V以下;弧焊发电机的空载电压一般在100V以下。
（4）弧焊电源的调节特性。
在焊接过程中，为了适应不同厚度、材料、焊条直径以及不同焊接位置的焊接，要求弧焊电源所提供的焊接电流应具有一定调节范围，并且能方便、灵活、可靠地进行调节2.弧焊电源的结构与原理目前，国焊条电弧焊用的弧焊电源有弧焊变压器、弧焊整流器和弧焊逆变器等，常用的有BX1系列、BX3系列交流弧焊电源和ZX5系列、ZX7系列直流弧焊电源。
焊条电弧焊工作原理
焊条电弧焊工作原理焊条电弧焊课题1弧焊电源、焊条及工具焊条电弧焊是由弧焊电源（亦称弧焊机）、电缆、焊钳、焊条、电弧和焊件组成，图3—1 所示。
其中，弧焊电源是焊条电弧焊的主要设备。
它的作用是为焊接电弧稳定燃提供所需要的合适的电流和电压。
焊接电弧是负载，焊接电缆将电源分别与焊钳、焊件连在一起。
一、焊条电弧焊弧焊电源1. 焊条电弧焊对电源的要求电驱焊的电源是在焊接回路中为电弧提供电能的装置。
它的基本原理与普通电原理相同，但是在特性和结构上与普通电源却有着显著的区别。
这是由焊接工艺所定的。
为使焊接电弧能够在要求的焊接电流下稳定燃烧，对弧焊电源有一定的能要求。
（1）对弧焊电源外特性的要求在电弧稳定燃烧状态下，弧焊电源输出电压与输出国的关系称为弧焊电源的外特性。
用来表示这个关系的曲线称为弧焊电源的外特性如图3—2 所示。
弧焊电源的外特性基本上分为下降外特性、平特性和上升外特性。
条电弧焊来说，弧焊电源必须有下降的外特性。
如果将焊接电弧的静特性曲线与弧焊电源下降外特性曲线按同一比例绘制在直角坐标上（图3—3），可得到2个交点，即A 点与B点。
在2个交点上，它们各自对应的输出电压、电弧电压以及输出电流、焊接电流都相等，即电源供给的电压和电流与电弧形成的电压和电流相等，说明在2个交点上可以形成电弧。
但是，在2个交点上电弧能否保证长时间稳定燃烧?下面就这个问题进行分析。
假设电弧在 A 点燃烧，当焊接电路受到外界因素的干扰，使焊接电流突然降至I，这时电源输出的电压U输1就要小于电弧所要求的电压U1这样1电路就失去平衡，电流会进一步减小，直至电弧熄灭。
如果焊接电流突然增大至I2，对应的电源输出电压U输1大于电弧所要求的电压U输2，将使焊接电流进一步增大，直至B点。
由此可见，在 A 点的电弧不能稳定燃烧。
再假设电弧在B 点燃烧，如果焊接电路受到外界因素的干扰，使焊接电流降至I3，此时电源输出电压U输3大于电弧所要求的电压U3会促使焊接电流增加，直至恢复到B点，电弧恢复到正常工作的状态。
第三章焊条电弧焊与电弧切割
第一节 焊条电弧焊与பைடு நூலகம்弧切割的工作原理、适 用范围及安全特点
一、焊条电弧焊与电弧切割的基本原理 (一)焊条电弧焊的基本原理 焊条电弧焊是工业生产中应用最广泛的焊接 方法，它的原理是利用电弧放电(俗称电弧燃烧) 所产生的热量将焊条与工件互相熔化并在冷凝后 形成焊缝，从而获得牢固接头的焊接过程，如图 3—1 所示。
深的入精贯习神彻中部和落纪选。要实委拔深锋求中机任入队，为央关用学员”特的和、工习装的别情省组中作《、标本是形、织央坚条中统准质“和市原组守例源国一和九处委则织为、》，共思条使个分关、部人遵等标 弘产想件命严规于优《做守法准 扬党行章；，禁定从良关事党规和 党地动党学进止。严作于的章制条 的方个，规习一、治风加基县、度件 优委全认。党步九党动，强准处维，。 良员面真着规明个的实牢换和级护学认 传会”学，眼确一重效记届底以党习教真 统工战习充明要“律大；入风线上章市育学 和作略习中分确掌四”决要党气。党，委、习 作条布近、展基握个纪策在充誓监员坚加全理《 风例局平五示本廉服律部学分词督领定强体论中 ；》、总中共标洁从要，署，发的导理领党武国 深《贯全全产准自”求做。关挥牢通（干想导员装共 刻中彻市会党、律的，合键机记知川部（区信班学。，产 汲国落X精人树准要重格在关党》委要二X域念子习根进党 取共实年神的立则求点党系做党的和办学）中；思党据一廉 违产五在，优行规掌员统。组宗中〔深学心认想章省步洁 纪党大全进良为定掌握”先要织旨央2一系全 关”真政，委坚自 违党0发体一风规的握“学深战，、1层列体 于提学治要办定律 法组6展党步貌范“四习〕入斗深省，讲党 在供习建深公理准 反工理题员巩和，四的个教1学堡入委系话员 全坚党设入4厅想则 面作念学中固时组个领廉育号习垒领、统。讲 体强的领个印信》 典条，习开拓代织必导洁实）贯作会市学着定党保历实会专。发念《 型例实讨展精和须干”施和彻用党委习眼理课 员证史施党题的，中（现一”论“党神引部方《习和员有领加想， 中。意的组《提国 的试X、学 制，的；导“必四案中近党条关悟强X信支 开学见性织关高共 教行二总习 度按党群要广四须个〉共事平员件严党理念部 展习等质讨于党产 训）、体讨 要照章众带大个具自的X业总先和肃章论，书 “革制、论照在性党 ，》主X要论 求“党路着坚备觉通“书锋义换，武学明记命度市宗，入全觉纪 自《要求” ，四规线问员持的知十记模务届深习确给 党先文委旨每党省悟律 觉内。 党个、教题逐”六，》三头开系范、纪刻教政支 章辈件办、个志党；处 讲政容，以 小讲学育条项（五落展列作权律把育治部 党和，公指专愿员要分 政领带党 组（系实，逐掌基X”于实“重用利握动方党 规先学室导题谈中坚条 治导X头组 每课一列践针句握本发“全两要，“委员向、进关思集理开持例 、干观严中 月”）讲活对通各条展七面学讲领明两办部”讲 学典于想中想展学》 讲，守心 底要学话动问读类件良定个从一话导确个〔署、党 系型印学、“用等 规温在政组求党，和题违好共有严做，带先2，“课 列发奋习谈学结党 矩入推0关治形 织，做“改章纪开产之治”全头合1以坚，用〈斗讨信党合内 、讲动6键纪式 一开合三，行局党”学面、格〕华党持邀好关目论念章、法 守话志改时律， 次展格严进明和人“责习贯以党2民支根请红于标不，党创规 纪愿革8刻和定 党三一确“性理五任教彻上号族部本党色在、得对规先， 律做和发保站政期 员组实步做决锻想个。育落率）优为宗校教全少照、争尊 ，合入展持得治组 集班”坚合胜，炼信必实下，三秀单旨教育市于入学优崇格党稳公出规织 中子学专持格全向和念须基党，结、，传位师资党1党系，誓定仆，矩集 学成习题问党天面党道，”础的为合主站统开敢、员讲誓列进章员词实情危，中 习员教题。小的德牢等十协我要稳美展于专中规词讲一”，践怀险带学 。到育导的康理修固重八调”局（措政德一担家开矩找话步学交中精，时头习 支联（成向、论养树要大推中实三施治，次当学展、标，强习流建神牢候， 部系以果建和，立论进奋际）全立筑主作者“有（准做化教思功，记豁固每区下；注成路心党述十“发，开面场牢题为给学国纪一、合宗育想立推共得树次 季县简要重线存的，八四有现展从，拒党”特律）找格旨实体业动产出立确 度X称突活方敬意认届为制“严把腐日、员章X色，开差党观施会。X党，和定 召“出述针畏识真三、定四局治理防活“干党X社讲展距员念方。《员在贯1开两正县，政、践中加建如个带个党想变动坚部规会道“。”案党永X彻一学面（处领策手党行、快功下讲头专等信的，守讲、X主德两党学干委远落次党一二级会看握员“四发立实党事讲题方念防组纪党学义、重支习部会是实全中做）以贯齐戒意三展业施课党开新面时线织律课系道有温部教要读的劳五体央”开上穿，尺识严、。方”“课展要的时；党底，列路品两书育讲本工动大党决学展其认，三科案。十，交中求深处始员线鼓讲全、行对记方话）作人发员定习“中真廉强实学习党三局流国，刻处终重励话体“，照作案精》方民展会，教三领的贯洁化”发系支五党研特坚内体保温树普党建五讲”学》神为法的理议2育个导马彻从党要展列部”组讨0理 情色持涵现入立通员位奉主习。基1》普念，）干克省政的求、讲要规书6。念 怀社以和为干党清要与一献题动本纳通，分县部思委、宗和话结划记按怎 、会知要行事志风员坚全体、党员教入一带别处要主、从旨好谐，合开给照么 务主促求动创愿正、持面”有日，材学员头围级义市严意干发要专局“办 实义行。的业、气学建总作活领，习，攻绕以做立委治识部展重起三、 思要力重”做成体为动导深内密坚“上结场决家，标。点步会新 想“知着量开温3结小的布。干入容切克坚党合观策，积准学、一战 作四行重；拓入（合康要局合4部学。联难员，月点部带极，习“课略 风个合学坚进党三，社求、格带习深系、干对底方署头践带《决怎 。全一习定取誓）坚会和“党头《入群敢部照前法，弘行头习胜么 要面，领正的词做相内四员重习领众于要习，做扬社坚近全干 深”做会确精，合适容个。近会，担以近结领政社会定平面” 入战讲习的气对格应；全引平关全当《平合会治主理总小学 领略政近神党、重面导总于心，习总贯上主义想书康习 会布治平，员有点”党书改全带近书穿的义核信记、研 我局、总方平。效学战员记革意平记其明核心念系建讨 国、有书向常着服习略强系发为谈关中白心价列成； 发五信记，时眼务习布化列展人治的人价值重区注 展大念来经候党国近局政重稳民国坚；值要域重 战发，川常看和家平、治要定服理定践体讲中同 略展视主得国治总五意讲、务政信行系话心X机理察动出家书大识话内；》X仰党和读遇念重向，事和记发，读工政加《追的中本、要党业“对展保本作外强习求宗（中社讲的五四理持（“交党近、旨2会话央新位川念政02存国平历，10主和看发一工、治61凭防总年史6义系齐展体年作全本、、书版担核列对”版的面色留治记）当心重党建）系深史党重》意价要员设》列化、治要，识值指的，改资国讲重、观示X要革政治话点真X和将、、事军文领挚全毛育业的章会为面泽人发重选理民从东”展要编想严同的体论（信治志作系领念党用。导、等结中全方合国体面起梦党来、员，学加快
第3章电弧焊与电弧切割
焊接对弧焊电源的要求： 1、要有合适的空载电压和短路 电流。 2、要有下降的外特性。 3、要有灵敏的调节特性。 4、要有良好的动特性。
三、负载持续率 负载持续率是用来表示焊接设备 工作状态的参数，是在选定的工 作时间周期内允许焊接设备连续 负载的时间。
焊接电弧的构造：
焊接电弧的热量
热量来源于
柱
热量扩散
阳极
65％～85％
加热熔化金属其余
散失在电弧周围 阴极
飞溅的金属液
电弧：在工件与焊条两面极之间
的气体介质中产生的强烈而持久
的气体放电现象。电弧中心温度 可达6000~8000℃，两极温度可 达到2400~2600℃。电弧燃烧的 条件是气体电离及阴极电子发射。
第四节焊条电弧焊的操作和安全 要求 一、焊条电弧焊的操作 （一）引弧
碰击法、擦划法、引弧的技术要 求（接触短路引弧法）
（二）运条
1、焊条的送进运动 2、焊条的摆动和沿焊缝移动 3、运条手法 （1）直线运条法 （2）直线往返运条法 （3）锯齿形运条法 （4）月牙形运条法 （5）三角形运条法 （6）圆圈形运条法
二、焊接参数的选择方法 （一）焊条直径的选择 （二）焊接电流的选择 （三）焊接电压的选择 （四）焊接层数的选择 （五）电源种类和极性的选择
第三节焊条电弧焊与电弧切割设备 的基本构造和工作原理
一、交流弧焊机
（一）结构：动圈式（BX1型）、动铁 式（BX3型）和同体式（BX2型） （二）工作原理
二、直流弧焊机
1、气体电离 （1）热电离 （2）电场作用下的电离 （3）光电离 2、阴极电子发射 （1）热发射 （2）电场发射 （3）撞击发射
焊条电弧焊的工作原理
焊条电弧焊的工作原理1 电弧焊电弧焊是目前机械加工工艺中使用最广泛的一种焊接方法，可以连接各种金属材料，并且可以在大多数条件下进行焊接，并且承载了较大的负荷。
它的核心是熔接功能的金属棒，也就是电弧焊条。
因电弧焊条熔接位置热源强度高，加热速度快，可以大大减少熔接暂留时间，减少焊接时间，提高工作效率，深受人们的喜爱。
2 工作原理1、电弧制造：将电弧焊条接到相应的电极上，然后将一端接到一个电源上，由电源在能释放出高能量电弧来。
2、电弧热源：通过调节电源，能释放出高能量电弧，从而制造出电弧热源，此热源把电弧焊条熔化成块状，形成液态金属。
3、焊缝形成：由于电弧热源非常高，释放出来的熔融金属会淹没焊接面形成有效的连接，同时空气中的气体和浮渣也会被烧掉。
4、熔接完成：在焊缝形成的同时，由于电弧热源的回流作用，熔接部分会结晶，发生冷却，形成焊缝。
3 特点1、熔接技术稳定，焊接质量好：其焊接质量好，不仅连接部分结构紧密，而且焊接部分会形成一个紧贴的焊缝，抗疲劳能力强。
2、焊缝延展性良好：由于电弧焊过程中发生的液态金属流动，会使焊缝得到更好的支撑结构，从而提高焊缝的抗应力性能，降低出现疲劳裂纹的机率。
3、焊接速度快：由于电弧焊条的液态热源，可以迅速将焊接部分加热，甚至快速上焊前摩擦后的铝材，具有很好的焊接效果而且操作迅速。
4、可以进行移动焊：可以采用拖焊、刮焊或其他移动焊的形式，更加灵活和多样，提高了焊接效率。
4 缺点以上也是电弧焊条焊接技术缺点：1、焊接过程中放射出大量有害烟雾和热量：由于这种热源的激烈程度，散发出来的热量及烟雾很难控制，尤其是某些特定的金属材质，会散发出来尤为严重的有害物质。
2、焊接带宽较窄：由于电弧焊条可以加热的温度和范围较窄，对于一些特定的焊接环境，只能采用特定的焊接材料来进行焊接，这样可能会影响一些特定的焊接工艺。
焊条电弧焊与电弧切割范本（2篇）
焊条电弧焊与电弧切割范本引言：焊条电弧焊和电弧切割是金属加工中常用的两种技术。
焊条电弧焊是通过电弧的热量将两个金属零件连接在一起，而电弧切割则是利用高温电弧将金属材料切割成所需形状。
本文将从原理、设备和应用等方面，详细介绍焊条电弧焊与电弧切割的相关知识。
一、焊条电弧焊1.原理焊条电弧焊是利用电弧的高温热量，使焊条和工件熔化，然后冷却形成牢固的焊缝。
焊条电弧焊的主要原理是通过电流通入焊条和工件之间的接触点，形成电弧。
电弧在电极与工件之间跳动，释放出强烈的热量，使焊条和工件熔化，然后冷却形成焊缝。
2.设备焊条电弧焊的主要设备包括焊机、焊钳、焊条和焊接工具等。
焊机是焊接过程中提供所需电流的设备，焊钳用于夹持焊条和工件，在焊接过程中起到传导电流的作用。
焊条是焊接材料，常用的有低碳钢焊条、不锈钢焊条和铸铁焊条等。
3.应用焊条电弧焊广泛应用于金属结构制造、焊接维修、造船、汽车制造等领域。
它能够焊接多种金属材料，具有焊接强度高、适用范围广等优点。
在实际应用中，需要根据不同材料和焊接要求选择合适的焊条和焊接工艺。
二、电弧切割1.原理电弧切割是利用高温电弧将金属材料切割成所需形状的工艺。
电弧切割的主要原理是通过电流通入电极和工件之间的接触点，形成稳定的电弧。
电弧在高温下使金属材料熔化，然后通过气体的喷射将熔化的金属吹掉，实现切割目的。
2.设备电弧切割的主要设备包括切割机、气体供应系统和切割头等。
切割机是提供电流和控制切割过程的设备，气体供应系统用于提供切割过程所需的保护气体。
切割头是用于控制气体流和产生电弧的装置。
3.应用电弧切割被广泛应用于金属加工、船舶制造、钢结构施工等领域。
它能够切割多种金属材料，具有切割速度快、切口质量好等优点。
在实际应用中，需要根据不同材料和切割要求选择合适的切割机和切割头。
结论：焊条电弧焊和电弧切割是金属加工中常用的两种技术。
焊条电弧焊通过电弧的热量将两个金属零件连接在一起，而电弧切割则是利用高温电弧将金属材料切割成所需形状。
第三节 焊条电弧焊与电弧切割设备的基本结构和工作原理-22页精选文档
第三节焊条电弧焊与电弧切割设备的基本结构和工作原理、BX1，BX2，BX3，BX4，……其中1234表示变压器形式1--动铁2同体式3--动圈4--晶体管5--可控硅6--抽头式7--逆变BX 中的B表示交流ZX 中的Z表示直流X表示降特性，另外有P表示平特性、电焊机型号代表字母及序号见如下表图3—6焊机分类焊条电弧焊所用焊机按电源的种类可分为交流弧焊机和直流弧焊机两大类。
其中直流弧焊机按变流的方式不同又分为：弧焊整流器、逆变弧焊机和旋转式直流弧焊发电机(现已淘汰)等。
每一类型的焊机根据原理和结构特点又可分为多种型式，具体见图3—6一、交流弧焊机(一)结构交流弧焊机的三个类别的结构分别如图3—7～图3—9所示。
图3—7 BX1—330交流弧焊机1—初级绕组；2、3—次级绕组；4—动铁芯；5—静铁芯；6—接线板；7—摇把图3—8 BX2—500型(同体式)焊机结构示意图1—固定铁心 2—初级绕组 3—次级绕组 4—电抗线圈 5—活动铁心图3—9 BX3—300型(动圈式)焊机结构示意图1—初级线圈 2—次级线圈 3—铁心(二)工作原理目前应用最广泛的“动铁式”交流焊机如图3—7所示。
它是一个结构特殊的降压变压器，属于动铁芯漏磁式类型。
焊机的空载电压为60～70V。
工作电压为30V，电流调节范围为50～450A。
铁芯由两侧的静铁芯5和中间的动铁芯4组成，变压器的次级绕组分成两部分，一部分紧绕在初级绕组1的外部，另一部分绕在铁芯的另一侧。
前一部分起建立电压的作用，后一部分相当于电感线圈。
焊接时，电感线圈的感抗电压降使电焊机获得较低的工作电压，这是电焊机具有陡降外特性的原因。
引弧时，电焊机能供给较高的电压和较小的电流，当电弧稳定燃烧时，电流增大，而电压急剧降低；当焊条与工件短路时，也限制了短路电流。
焊接电流调节分为粗调、细调两档。
电流的细调靠移动铁芯4改变变压器的漏磁来实现。
向外移动铁芯，磁阻增大，漏磁减小，则电流增大，反之，则电流减少。
焊条电弧焊与电弧切割(文字)
• 引言
• 焊条电弧焊是焊接工作中的主要方法。 • 资料统计，焊条电弧焊的焊条用钢约占焊接材 料用钢（包括焊条及各种自动焊丝的总和）的 60~80%。
2
第一节 焊条电弧焊与电弧切割的工作原 理、使用范围及安全特点
• 一、焊条电弧焊与电弧切 割的基本原理 • （一）焊条电弧焊（手工 电弧焊）的基本原理 • 利用电弧放电（电弧燃烧） 所产生的热量将焊条与工 件互相熔化、冷凝后形成 焊缝，获得牢固接头的焊 接过程。
19
• （二）焊接电流的选择 • 焊条类型 含合金元素较多的合金钢焊条，焊接电流
相应减小。
• 焊条直径
直径（mm）
I-焊接电流（A） d-焊条 k-与焊条直径有关的系数
I=kd
• 焊件厚度 • 接头型式 • 焊缝空间
焊小10~15%。
厚度大，取上限值。
立焊比平焊小15~20%，横焊、仰焊比平
• 焊接层次
11
• （2）焊芯的分类 • 根据《焊接用钢丝》GB1300-77的规定，焊接用钢丝可分 为：碳素结构钢、合金结构钢、不锈钢三类。
• • GB/T14957—94《熔化焊用钢丝》 GBHale Waihona Puke T14958—94《气体保护焊用钢丝》
• 2、药皮
• （1）焊条药皮的作用 • 1）机械保护作用 药皮分解产生大量气体并形成熔渣， 对熔化金属起着保护作用； • 2）冶金作用 即通过冶金反应除去有害杂质并补充 有益的合金元素，改善焊缝质量。 • 3）改善焊接工艺 如易于引弧，保持电弧稳定燃烧，利 于焊缝成形，防止飞溅、易脱渣和熔敷效率高等； • （2）焊条药皮的组成 • 各种矿物质类、铁合金有机物和化工产品（水玻璃类即水 溶性硅酸盐）等原料组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三节焊条电弧焊与电弧切割设备的基本结构和工作原理第三节焊条电弧焊与电弧切割设备的基本结构和工作原理、BX1，BX2，BX3，BX4，……其中1234表示变压器形式1--动铁2同体式3--动圈4--晶体管5--可控硅6--抽头式7--逆变BX 中的B表示交流ZX 中的Z表示直流X表示降特性，另外有P表示平特性、电焊机型号代表字母及序号见如下表图3—6焊机分类焊条电弧焊所用焊机按电源的种类可分为交流弧焊机和直流弧焊机两大类。
其中直流弧焊机按变流的方式不同又分为：弧焊整流器、逆变弧焊机和旋转式直流弧焊发电机(现已淘汰)等。
每一类型的焊机根据原理和结构特点又可分为多种型式，具体见图3—6一、交流弧焊机(一)结构交流弧焊机的三个类别的结构分别如图3—7～图3—9所示。
图3—7 BX1—330交流弧焊机1—初级绕组；2、3—次级绕组；4—动铁芯；5—静铁芯；6—接线板；7—摇把图3—8 BX2—500型(同体式)焊机结构示意图1—固定铁心 2—初级绕组 3—次级绕组 4—电抗线圈 5—活动铁心图3—9 BX3—300型(动圈式)焊机结构示意图1—初级线圈 2—次级线圈 3—铁心(二)工作原理目前应用最广泛的“动铁式”交流焊机如图3—7所示。
它是一个结构特殊的降压变压器，属于动铁芯漏磁式类型。
焊机的空载电压为60～70V。
工作电压为30V，电流调节范围为50～450A。
铁芯由两侧的静铁芯5和中间的动铁芯4组成，变压器的次级绕组分成两部分，一部分紧绕在初级绕组1的外部，另一部分绕在铁芯的另一侧。
前一部分起建立电压的作用，后一部分相当于电感线圈。
焊接时，电感线圈的感抗电压降使电焊机获得较低的工作电压，这是电焊机具有陡降外特性的原因。
引弧时，电焊机能供给较高的电压和较小的电流，当电弧稳定燃烧时，电流增大，而电压急剧降低；当焊条与工件短路时，也限制了短路电流。
焊接电流调节分为粗调、细调两档。
电流的细调靠移动铁芯4改变变压器的漏磁来实现。
向外移动铁芯，磁阻增大，漏磁减小，则电流增大，反之，则电流减少。
电流的粗调靠改变次级绕组的匝数来实现。
该电弧焊机的工作条件为应在海拔不超过1000m，周围空气温度不超过+40℃、空气相对湿度不超过85％等条件下使用，不应在有害工业气体、水蒸汽、易燃、多灰尘的场合下工作。
二、直流弧焊机(一)结构由于整流或直流弧焊机与直流弧焊发电机比较，因没有机械旋转部分，具有噪音小，空载损耗小、效率高、成本低和制造维护简单等优点。
因此，有取代直流弧焊发电机的趋势，在这里只介绍整流式直流弧焊机。
整流式直流弧焊机常用型号如ZXG—300、ZXG—400等。
硅整流电弧焊机是利用硅半导体整流元件(二极管)将交流电变为直流电作为焊接电源。
图3—10为硅整流电弧焊机的结构示意图。
图3—10 硅整流电弧焊机1—硅整流器组 2—三相变压器3—三相磁饱和电抗器 4—输出电抗器 5—通风机组(二)工作原理工作原理见图3—11。
接通开关K1，通风机组FM运转，风压开关K EY闭合，主接触器J c-1闭合，三相弧焊变压器B1工作。
与此同时J c-2闭合，控制变压器B2工作，磁放大器运行，硅整流器工作，输出一定的直流电压，这就是焊机的空载电压。
由于没有焊接电流，磁放大器的电抗绕组FD电抗压降几乎为零，使焊机输出端具有较高的空载电压，便于引弧。
当施焊时，由于有输出，形成电流，电抗绕组FD通过交流电，使其得到较大的电抗压降，并随电流的增大，电抗压降随之增大，从而得到陡降外特性。
当短路时，由于短路电流很大，FD通过的交流电急增，它产生的电抗压降使工作电压几乎接近于零，这就限制了短路电流。
图3—11 ZXG—300型硅整流电焊机电气原理图改变控制回路磁盘电阻R10，使磁放大器控制绕组FK中直流电发生变化，铁芯中的磁通就相应发生变化，从而改变了磁放大器交流绕组FD的电流。
为减少网路电压波动对焊接的影响，在控制回路中采用了铁磁谐振式稳压器，以保证激磁电流的稳定，减少对焊接电流的影响。
按动K2，通风机组FM停止工作，风压开关K EY开启，主接触器J c-1断开，主回路断电。
同时J c-2断开，控制回路断电，焊机全部停止工作。
焊接电流的调节依靠面板上的电流调节控制器，来改变磁放大器控制或线圈中直流电大小使铁芯中的磁通发生相应变化，从而调整了焊接电流的大小。
热将接线板烧毁或使由焊钳过热而无法工作。
三、负载持续率焊接设备铭牌中都标有负载持续率。
负载持续率是用来表示焊接设备工作状态的参数，它是在选定的工作时间周期内允许焊接设备连续负载的时间。
众所周知，焊接设备工作时会发热，温升过高会把焊接设备的线包绝缘烧毁(一般焊接设备的温度不得超过60～80℃)。
温升与焊接电流大小有关，同时也与焊机使用状态有关，连续运转与断续使用时温升情况不一样。
负载持续率计算方法如下：标准规定：500A 以下的焊接设备选定的工作时间周期为5分钟。
计算时，每个5分钟内测出电弧燃烧时间，代入式中即得出焊机负载持续率。
表3—3和表3—4给出了交流弧焊机BX 3一300的负载持续率和硅整流弧焊机ZXG 一300的负载持续率及相应的工作电流。
表3—3 BX3—300交流弧焊机负载持续率选定的工作时间周期载的时在选定的工作时间内负负载持续率＝负载持续率(％) 焊接电流(A)100 60 230 300表3—4 ZXG—300硅整流弧焊机负载持续率负载持续率(％) 焊接电流(A)100 60 232 300四、焊机的外特性160在规定范围内，焊机稳态输出电流和输出电压的关系称为焊机的外特性。
焊机的外特性如图3—12所示。
焊机外特性有三种形式：即下降特性(陡降、缓降)、平特性和上升特性。
由于熔滴过渡和热惯性以及操作等原因，焊接时电弧长度总是在不断的变化，因而电弧电压和焊接电流也在不断地变化。
为保证焊接质量稳定，总希望焊接过程中焊接电流变动越小越好。
从图3—13可以看出，具有陡降外特性的焊机和缓降外特性的焊机，当焊接电流发生相应的变化值△I时，陡降外特性曲线引起的电压变化值△U2大于缓降外特性曲线引起的电压变化值△U1。
换句话说，对于相同的弧长变化，陡降外特性焊机所引起的电流变化要比缓降外特性焊机所引起的焊接电流变化小得多。
焊条电弧焊过程中，弧长变化是经常发生的，为了保证焊接电流稳定，显然要求焊机具有陡降的外特性。
图3—12 焊机外特性曲线1—陡降外特性曲线 2—缓降外特性曲线 3—上升特性曲线 4—平特性曲线图3—13 两种不同下降程度的外特性曲线1—缓降外特性曲线 2—陡降外特性曲线五、焊条电弧焊辅助设备和工具焊条电弧焊辅助设备和工具包括电焊钳、焊接电缆、面罩及其它防护用具。
(一)电焊钳电焊钳是夹持焊条并传导焊接电流的操作器具。
对电焊钳的要求是：在任何斜度都能夹紧焊条；具有可靠的绝缘和良好的隔热性能；电缆的橡胶包皮应伸入到钳柄内部，使导体不外露，起到屏护作用；轻便、易于操作。
电焊钳的规格和主要技术数据见表3—5。
表3—5 电焊钳的规格和主要技术数据规格额定值适用焊条耐电能连接的负工工(A )载持续率(％)作电压(V)作电流(A)直径(mm)压性能(V／min)最大电缆截面(mm2)50 0 60 40504.0～8.01009530 0 60 32302.5～5.91005010 0 60 26162.0～100354.0(二)焊接电缆焊条电弧焊在工作中除焊接设备外，还必须有焊接电缆。
焊接电缆应采用橡皮绝缘多股软电缆，根据焊机的容量，选取适当的电缆截面，选取时可参考表3—6。
如果焊机距焊接工作点较远，需要较长电缆时，应当加大电缆截面积使在焊接电缆上的电压降不超过4V，以保证引弧容易及电弧燃烧稳定。
不允许用扁铁搭接或其它办法来代替连接焊接的电缆，以免因接触不良而使回路上的压降过大，造成引弧困难和焊接电弧的不稳定。
表3—6 焊接电缆选用表最大焊200 300 450 600 接电流(A)焊接电缆截面25 50 70 95积(mm2)焊机和焊接手柄与焊接电缆的接头必须拧紧，表面应保持清洁，以保证其良好的导电性能。
不良的接触会损耗电能，还会导致焊机过热将接线板烧毁或使电焊钳过热而无法工作。
(三)面罩及其它防护用具面罩的主要作用是保护电焊工的眼睛和面部不受电弧光的辐射和灼伤，面罩分手持式和头盔式两种。
面罩上的护目玻璃起到减弱电弧光并过滤红外线、紫外线的作用。
护目玻璃有不同色号、目前以黑绿色的为多，应根据电焊工的年龄和视力情况尽量选择颜色较深的护目玻璃以保护视力。
护目玻璃外还加有相同尺寸的一般玻璃，以防金属飞溅沾污护目玻璃。
焊工用护目遮光镜片的选用可按表11—8进行。
其它防护用品有电焊工在工作时需佩带的专用电焊手套和护脚，以及清渣时应戴的平光眼镜。
六、交流弧焊机与直流弧焊机的比较163交流弧焊机的主要优点是成本低、制造维护简单，噪声较小；缺点是不能适应碱性焊条，且焊接电压、电流容易受到电网波动的干扰。
直流弧焊机的优点是电弧稳定，焊条适应性强；缺点是成本较高，制造维修较复杂，重量较重。
但由于优点明显，直流弧焊机是大有前途的电焊机。
表3—7列出了两类焊机的性能比较。
表3—7 两类焊机比较项目直流弧焊机交流弧焊机电弧稳定性高低极性可换性有无构造与维修稍复杂简单工作时噪声很少较小供电方式一般为三相供电一般为单相供电触电危较小较大险性功率因较高较低数耗能指小较大数成本较高低重较轻轻量。
