循环流化床锅炉水压试验方案
循环流化床锅炉水压试验方案-480吨超高压

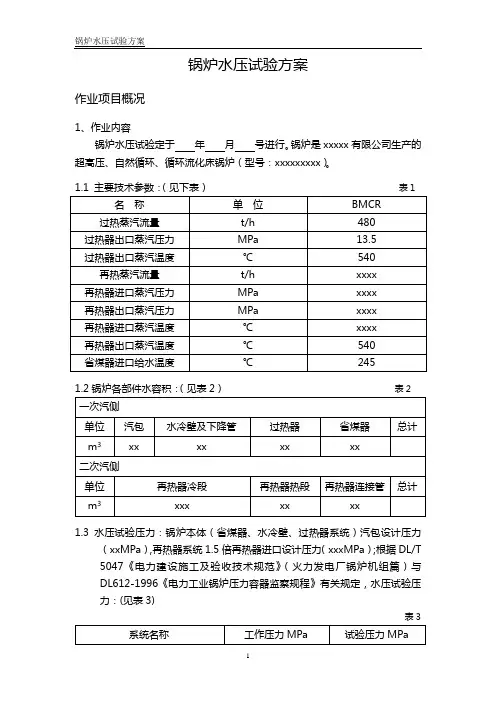

锅炉水压试验方案作业项目概况1、作业内容锅炉水压试验定于年月号进行。
锅炉是xxxxx有限公司生产的超高压、自然循环、循环流化床锅炉（型号：xxxxxxxxx）。
表1表21.3水压试验压力：锅炉本体（省煤器、水冷壁、过热器系统）汽包设计压力（xxMPa），再热器系统1.5倍再热器进口设计压力（xxxMPa）；根据DL/T 5047《电力建设施工及验收技术规范》（火力发电厂锅炉机组篇）与DL612-1996《电力工业锅炉压力容器监察规程》有关规定，水压试验压力：(见表3)1.4锅炉水压用水温度按照规范要求，控制到20—70℃，对于碳钢、低合金钢和奥氏体钢，水压用水温度一般均为环境温度，水压试验时要求各处金属壁温均保持在15℃-20℃以上，本锅炉汽包材质为13MnNiMo54（BHW35）低合金高强度钢，要求水压试验时汽包外壁金属温度必须≥35℃。
在水压试验期间，锅炉水压用水的水质：（见下表4）2、作业范围2.1锅炉水压范围：1）一次高压系统，包括水冷壁、过热器、省煤器、高压管路系统、蒸汽联络管路及疏放水系统，并且包含热工专业连接的管路。
详细水压系统及范围：（见下表5）2）再热系统：冷段再热器入口连接管道堵阀—冷段再热器—冷段再热器至热段再热器连接管道—再热器喷水减温器—热段再热器—热段再热器出口连接管堵阀。
2.2主要技术特点：水压试验前，冷段再热器入口、热段再热器出口、三级过热器出口须加装堵阀。
3、锅炉水压前的准备工作：3.1与锅炉水压试验有关的汽水系统的检修工作必须已结束，锅炉承压部件检修完毕，热力工作票已注销；有碍锅炉膨胀的脚手架、支撑等均已拆除；锅炉炉膛内部和尾部受热面无人工作。
3.2环境温度在5℃以上；水压试验用水已准备足够；水压试验用水应使用加有缓蚀剂的化学除盐水，质量要求为：氯离子含量小于0.2mg/L、联氨含量为200～300mg/L、PH值为10～10.5（用氨水调节）。
3.3试验范围内所有阀门、管系均装妥待用，位置正确到位。
锅炉水压试验措施
锅炉水压试验措施
锅炉水压试验是对锅炉进行性能和安全性检测的重要环节，以下是常用的锅炉水压试
验措施：
1. 准备工作：检查锅炉的管道、阀门、附件等设备是否正常，确保无泄漏和堵塞现象。
清洗锅炉内部，清除杂质。
检查锅炉的安全阀、压力表等安全装置是否正常。
2. 填充水：逐步投入水，通过底部排出空气和杂质，确保锅炉内部充满水。
3. 加压试验：逐渐加压，将锅炉内部水压增加到设计要求的1.25倍，保持10-30分钟。
期间应检查锅炉是否有渗漏现象，以及安全阀是否正常工作。
4. 减压试验：逐渐减压，将锅炉内部水压恢复到设计要求，保持10-30分钟。
期间应
观察锅炉是否有渗漏现象，并检查安全阀是否正常恢复。
5. 检查操作：试验结束后，关闭排放阀门，排空试验中的水。
检查锅炉内部是否有异
常情况。
重点检查锅炉的排气和排水系统，以及安全阀的工作情况。
以上是一般的锅炉水压试验措施，具体操作还应根据锅炉的型号、规格和使用要求来
确定。
为了保证工作安全和质量，建议在试验前，请专业人员或锅炉制造商提供的操
作指南。
135MW循环流化床锅炉性能试验方案正式稿
HEPRI Commissioning ProcedureProject:Turkey ICDAS1135MW Unit1Section:BoilerTitle:CFBB Performance Test SchemeDocument No..:Rev:0All rights reserved in this document and the information contained therein.Reproduction,use or disclosure to third party without prior written permission is strictly forbidden©Heilongjiang Electric Power Research Institute,China.HEPRI Signature PageRev.Issued Date:Prepared By:Verified By:Reviewed By:Approved By:Accepted By:Name: Signature:Name:Signature:Name:Signature:Name:Signature:Name:Signature:Revision History: Rev.0Initial issuedTable of Content1．前言 (5)2．试验目的 (6)3．试验依据 (7)4．试验项目及其条件 (7)5．试验测点 (9)6．试验仪器 (9)7．测量内容及方法 (10)8．试验条件 (12)9．试验程序 (13)10．数据处理 (15)11．组织机构 (15)附录A原则性测点布置图 (16)附录B人工记录表Appendix B Manual Record Table (17)附录C试验确认单Appendix C Test Validation Certification (18)C.1Test condition validation certification (18)C.2Test process validation certification (18)C.3Test result validation certification (19)1．前言ＤＧ４４０／１３．８－ＩＩ７型循环流化床锅炉是中华人民共和国东方锅炉（集团）股份有限公司为土耳其ＩＣＤＡＳＢＩＧＡ电厂设计制造的东方型１３５ＭＷ等级的循环流化床锅炉。
锅炉水压试验方案
锅炉水压试验方案一、试验目的:1、锅炉检修后进行工作压力水压试验，以检查锅炉受热面及其它承压部件有无泄漏现象；尤其是锅炉受热面管大面积更换后的焊口及检修的阀门、管道的泄漏情况，确保锅炉的检修质量。
2、通过水压实验，检验受热面经过多年运行后的强度水平，在机组冷态暴露问题，及时处理，确保机组启动后安全稳定运行。
二、本措施编写依据：1、《电力工业锅炉压力容器监察规程》（DL612-1996）2、《电力工业锅炉压力容器检验规程》（DL647-1998）3、《蒸汽锅炉安全技术检查规程》4、《锅炉运行规程》。
三、锅炉工作压力水压试验范围：炉本体汽水系统水压试验范围：从给水操作台到汽机自动主汽门前，工作压力为18.62Mpa，超压试验压力为23.28Mpa。
再热器系统水压试验范围：从再热器冷段入口水压试验堵阀至再热器热段出口水压试验堵阀，工作压力为3.71 Mpa，超压试验压力为5.57Mpa。
（一）水压试验压力：（单位：MPa）按照压力容器监察规程要求，本次＃1锅炉大修后过、再热系统水压试验做超压试验。
（二）锅炉水容积（吨）四、水压试验时检查的重点：1、大包内联箱、导汽管、减温器喷嘴定位螺栓焊缝、温度测点管座角焊缝；2、低温过热器、省煤器；3、修后各换管处和堆焊处；4、各给水、减温水、疏放水管座角焊缝等；5、水冷壁两排悬吊管穿墙处（折烟角部位）；6、后竖井前包墙管穿墙处（水平烟道转向处）；7、本次更换过的受热面管子焊缝。
8、各部承压阀门填料、自密封、阀盖、阀芯是否泄漏。
五、水压试验应具备的条件：1、与一、二次汽、水系统有关的工作全部终结或停止，工作票已终结或收回押到值长处；2、锅炉受热面管子更换完毕，并经探伤合格；所有修复焊口都已经无损探伤及有关检查合格；3、汽包安全阀、过/再热器安全阀用水压试验专用装置隔离，过热器PCV阀前手动门关闭，汽包就地双色水位计要参与工作压力试验，做超压试验前必须隔绝汽包就地双色水位计、电接点水位计。
循环流化床锅炉调试运行方案
循环流化床锅炉启动准备及试运行方案编制：张会勇审核：张进平批准：张会勇河南得胜锅炉安装有限公司目录序：分部试运转一：锅炉漏风试验二：烘炉三：煮炉四：锅炉冷态模拟实验五：锅炉首次点火启动六：蒸汽严密性试验七：安全阀调整八：试运行九：运行中监视与调整十：试运行期间注意事项序：分部试运转1、锅炉机组在整套启动以前，必须完成锅炉设备各系统的分部试运和调整试验工作。
2、按照《机械设备安装工程施工及验收通用规范》规定，各辅助设备试运转前应具备下列条件：A、设备及其附属装置、管路等均应全部施工完毕，施工记录及资料应齐全。
其中，设备的精平和几何精度经检验合格；润滑、液压、冷却、水、气 (汽)、电气(仪器)控制等附属装置均应按系统检验完毕，并应符合试运转的要求。
B、需要的能源、介质、材料、工机具、检测仪器、安全防护设施及用具等，均应符合试运转的要求。
C、对大型、复杂和精密设备，应编制试运转方案或试运转操作规程。
3、设备试运转应包括下列内容和步骤：A、应按规范规定机械与各系统联合调试合格后，方可进行空负荷试运转。
B、应按说明书规定的空负荷试验的工作规范和操作程序，试验各运动机构的启动。
启动时间间隔应按有关规定执行；变速换向、停机、制动和安全连锁等动作，均应正确、灵敏、可靠。
其中持续运转时间和短断续运转时间无规定时，应按各类设备安装验收规范的规定执行。
C、空负荷试运转中，应进行下列检查并记录：①技术文件要求测量的轴承振动和轴的窜动不应超过规定。
②齿轮副、链条与链轮啮合应平稳，无不正常的噪音和磨损。
③传动皮带不应打滑，平皮带跑偏量不应超过规定。
④一般滑动轴承温升不应超过35℃，最高温度不应超过70℃；滚动轴承温升不应超过40℃，最高温度不应超过80℃；导轨温升不应超过15℃，最高温度不应超过100℃。
⑤油箱油温最高不得超过60℃。
⑥润滑、液压、气(汽)动等各辅助系统的工作应正常,无渗漏现象。
⑦各种仪表应工作正常。
⑧有必要和有条件时 , 可进行噪音测量 , 并应符合规定。
循环流化床调试方案
第一章循环流床锅炉的试验和调试总述电力工程调整试运工作是电力基本建设不可替代的重要环节。
调试工作即是相对独立的阶段，同时以贯穿整个工程建设全过程，通过对整套设备的调整试运行，使各系统单个设备形成有活力和生产力的有机整体。
典型锅炉简化的调试网络图如下：锅炉充水、排污、疏水和化学锅炉充水和疏水系统系统化学加药设备调试产汽第一节锅炉水压试验与安全门校验一．水压试验种类及目的锅炉水压试验分为两种：在制造厂家进行的水压试验和在用户进行的水压试验。
在用户进行的水压试验，除安装和定期检验外，当锅炉有下列情况之一，也要进行水压试验：1.锅炉新装、移装或改装后；2.停运一年以上，需要恢复运行前；3.锅炉受压组件经重大修理或改造后；4.过热器管或省煤器管全部拆换时；5.水冷壁管或主炉管拆换一半以上时；6.汽包或联箱经挖补修理后；7.除受热面管子，锅炉受压部件经过焊接或较大面积堆焊后；8.更换汽包、联箱后。
除此之外，根据锅炉设备的运行情况，对受压部件有怀疑时，也可以进行水压试验。
水压试验前应对锅炉进行内部检查，必要时还应进行强度核算。
二．水压试验前的检查与准备新安装锅炉的水压试验应在锅炉本体及管路系统全部组装完毕，一切受压组件的焊接和热处理工作全部完成进行。
1.承压部件的安装工作应全部完成。
2.管道及汽包上全部阀门应按规定装齐，垫好垫片，拧紧螺栓。
除排气阀外，各阀门处于关闭状态。
安全阀不能与锅炉一起进行水压试验，以防止失灵损坏。
3.组合及安装水冷壁及汽包用的一切临时加固支撑、支架全部割除，并清理干净，保证试压时汽包与各受热面及管道的自由伸缩。
4.锅炉内部锈污应彻底清理干净。
5.对容易相互影响热膨胀位移的地方，应采取措施。
6.清除焊缝、胀口附近一切污物及铁锈。
7.准备好水源及试压泵。
试压至少装两只经校验合格的压力表，压力表精确度不低于1.5级，一只装在汽包上，一只装在试压泵的出口处，以便相互对照升压。
试验压力以汽包或过热器出口处的压力表为准。
循环流化床锅炉烘炉、煮炉及试运行方案
循环流化床锅炉烘炉、煮炉及试运行方案一、烘炉1、烘炉的:目的：由于新安装的锅炉，在炉墙材料中及砌筑过程中吸收了大量的水份，如与高温烟气接触，则炉墙中含有的水份因为温差过大，急剧蒸发，产生大量的蒸汽，进二由于蒸汽的急剧膨胀，使炉墙变形、开裂。
所以，新安装的锅炉在正式投产前，必须对炉墙进行缓慢烘炉，使炉墙中的水份缓慢逸出，确保炉墙热态运行的质量。
2、烘炉应具备的条件：2．1、锅炉管路已全部安装完毕，水压试验合格。
2．2、炉墙砌筑及保温工作已全部结束，并已验收合格。
2．3、烟风道都已安装完毕，保温结束，送引风机均已安装调试合格，能投入运行。
2．4、烘炉所需的热工电气仪表均已安装，并校验合格。
2．5、已安规定要求，在过热器中部两侧放置了灰浆拌。
2．6、烘炉用的木柴、柴油、煤碳及各种工具（包括检查、现场照明等）都已准备完毕。
2．7、烘炉用的设施全部安装好，并将与烘炉无关的其它临时设施全部拆除，场地清理干净。
2．8、烘炉人员都已经过培训合格，并排列值班表，按要求，准时到岗。
3、烘炉工艺:(1).根据本锅炉的结构特点可采用火焰烘炉方法。
①在燃烧室中部堆架要柴，点燃后使火焰保持在中央，利用自然通风保小火，燃烧维持2～3 天，火势由弱逐步加大。
②第一天炉膛出口排烟温度应低于50℃，以后每天温升不超过20℃，未期最高温度<220℃，保温2～3 天。
③烘炉后期约7～12 天改为燃油烘炉，点燃油枪前必须启动送引风机。
保持炉膛燃烧室负压要求。
④烘炉时间以14～16 天，结束燃烧停炉。
⑤所有烟温均以过热器后的烟温为准。
⑥操作人员每隔2 小时记录一次烟温，严格按要求控制烟温确保烘炉质量。
(2)、烘炉的具体操作：①关闭汽包两侧人孔门。
②用除盐水经冷水系统向汽包内进水，并轮流打开各排污阀门疏水、排污、冲洗锅炉受热面及汽水系统和各阀门。
③有炉水取样装置，取炉水样分析，确认水质达标后，停止冲洗关闭各疏水、排污阀门。
④向汽包内缓慢送水，水位控制标准水位±20mm。
循环流化床锅炉本体水压试验
& C Technology工程技术循环流化床锻炉本体水压试验余海中国化学工程第十一建设有限公司河南开封475000摘要大型电站锅炉本体的水压试验是锅炉安装中极其重要的一环，本文以河南永城项目部龙宇煤化工二 期公用工程XD-220/9.8-M1型循环流化床锅炉为例，重点阐述循环流化床锅炉本体水压试验技术。
关键词水压试验压力中图分类号TU758 •7 文献标识码B文章编号1672-9323 (2018) 02-0089-04锅炉是在制造厂内制成零部件，然后在现场组对 安装成整体的。
锅炉经过长距离的搬运、装卸、起吊安 装，也难以避免碰撞和损伤，因此在安装完毕后有必要 进行一次水压试验。
所谓锅炉水压试验是指以水为介 质，以高于锅炉工作的压力对锅炉各承压部件进行的 超压试验，其目的是检验锅炉受压部件的严密性和耐 压强度。
水是一种液体，具有液体的各种特性,其可压 缩性很小，受到压力作用时，便以大小相等的压力向各 方面传递，均匀地作用到各受压元件的各个部位。
如果 承压部件的某个部位有细小孔隙时,7jC就会发生渗漏，某承压部件强度不够时，就会变形和损坏。
实践证明，通过水压试验能够发现一些锅炉的缺陷，及时采取相 应措施保证锅炉运行的安全。
因此水压试验是保证锅 炉安全运行的一个重要步骤和手段。
1锅炉简介河南龙宇煤化工有限公司二期公用工程新建1台220T/h循环流化床锅炉，锅炉型号为XD-220/9.8-M1型，由唐山信德锅炉集团有限公司 设计制造。
锅炉为露天布置，由前部及尾部两个竖井烟道组成，前部竖井是炉膛，为悬吊结构,炉膛四周由膜 式水冷壁组成。
自下而上依次为一次风室、浓相床、悬 浮段、一级蒸发管、三级过热器、二级过热器、一级过热 器、二级蒸发管及高温省煤器。
尾部竖井采用支承结 构，布置有低温省煤器及管式空气预热器。
两竖井之间 由两个并列的旋风分离器相通，分离器下部接回送装 置及灰冷却器。
燃烧室及分离器内部均设有防磨内衬，前部竖井采用敷管炉墙，外置金属护板,后部竖井采用 轻型炉墙，由24根型钢柱承受锅炉全部重量。
循环流化床锅炉 调试及性能试验介绍
—循环流化床锅炉调试及性能试验介绍关键字：锅炉论文循环流化床性能试验调试锅炉--------------------------------------------------------------------------------调试的主要情况设备概况烘炉及经验介绍冷态动力场试验锅炉投煤调试节油经验调试期间问题及解决方法性能试验的主要情况关于灰渣比的确定关于排烟温度的修正飞灰可燃物的测定流化床锅炉的环保特性流化床锅炉运行状况的部分特性调试的主要情况设备概况河北热电技改工程＃22-#24炉为东方锅炉（集团）股份有限公司根据美国福斯特.惠勒公司许可证技术设计制造的国产100MW等级的循环流化床锅炉（DG410/9.81-9）。
锅炉为单汽包、自然循环、循环流化床燃烧方式，半露天布置。
由一个膜式水冷壁炉膛，两台汽冷式旋风分离器和一个由汽冷包墙包覆的尾部竖井(HRA)三部分组成，炉膛底部是由水冷壁管弯制围成的水冷风室，通过膨胀节与风道点火器相连。
炉膛两侧分别设置四台多仓式流化床风水冷选择性排灰冷渣器和一个飞灰再循环燃烧接口，共设有四台给煤装置（六个给煤口）和四个石灰石给料口，给煤装置和石灰石口全部置于炉前，在前墙水冷壁下部收缩段沿宽度方向均匀布置。
循环流化床内物料的循环是由送风机（FD，包括一、二次风机）和引风机（ID）启动和维持的。
从一次风机鼓出的燃烧所需的空气第一路先后经过暖风器、空气预热器加热后进入炉膛下部风室，通过布置在布风板之上的风帽使床料流化，并形成向上通过炉膛的固体循环，该管路上还并联有两只风道点火器，配一台点火增压风机，以克服锅炉点火时点火器的阻力；第二路，经空气预热器后的热风进入冷渣器第一、二室，作为这两个室的渣冷却、流化介质，冷渣器出风作为二次风引到炉内；第三路，经空气预热器后的热风经播煤增压风机增压后，送至四台气力播煤机；第四路由风机直接向冷渣器第三、四室供冷风，作为这两个室渣的深度冷却介质。
130t循环流化床锅炉施工方案
130t循环流化床锅炉施工方案建设单位：＃#####＃#＃＃＃＃＃##＃#＃###＃###编制:审核：安装单位：＊＊＊*＊*＊＊＊**＊***＊*＊＊*＊＊*＊二O一五年七月十日目录1、工程概况。
..。
.....。
...。
..。
.。
.。
..。
.。
.。
.。
.。
...。
12、编制依据..。
.。
.。
.。
.。
.....。
..。
.。
....。
..。
.。
.。
.。
.。
...。
13、施工程序 ...。
..。
..。
..。
..。
.。
....。
.。
..。
....。
..。
.。
.14、施工准备及基础验收处理。
.。
.。
..。
.。
..。
.。
...。
.。
...。
25、施工方法。
.。
.。
.。
.。
..。
.....。
.。
...。
.。
.。
.。
..。
.。
.。
..。
..46、锅炉构架安装工艺 ....。
......。
.。
.。
...。
.。
..。
..。
.。
.。
..。
.67、锅筒安装。
.。
..。
.。
.........。
..。
....。
.。
..。
.。
.。
..。
..。
..。
118、集箱安装 ...。
..。
..。
.。
.。
..。
....。
.。
.。
.。
.。
........。
...。
.139、汽包的检查与吊装 ....。
..。
.。
.。
....。
..。
.。
.。
...。
.。
....。
...1310、水冷壁及本体管路安装 ..。
..。
..。
..。
.。
.。
...。
...。
.。
.。
...。
1611、旋风分离器安装 .....。
.。
...。
.。
.。
.。
.。
....。
.。
1912、空气预热器安装。
.。
.。
..。
..。
..。
......。
1913、省煤器安装。
.。
.。
.。
....。
.。
.。
...。
.。
.。
...。
..。
.。
2014、过热器安装 .。
...。
.。
.。
..。
..。
..。
....。
.。
.。
..。
..。
.。
.。
2115、燃烧装置安装 .。
...。
...。
..。
.。
.....。
.。
.。
..。
.。
.....。
2216、阀门及附属仪表安装工艺。
.。
.。
.。
.。
.。
..。
循环流化床锅炉蒸汽严密性试验方案
循环流化床锅炉蒸汽严密性试验方案一、试验目的在锅炉额定压力下，要对锅炉受热面的管件及全部汽水管道的焊口、法兰、阀门进行严密性试验检查；同时，对汽包、联箱、各受热面部件和锅炉范围内的汽水管道的膨胀情况、弹簧吊架、拉杆受力、管道位移状况进行检查，以保证锅炉安全可靠地投入生产运行。
二、蒸汽严密性试验应具备的条件:1锅炉应具备点火启动条件，所有辅属设备都可以投入运行。
2 风烟系统、汽水系统、燃烧系统及相关的热工仪表、阀门挡板具备投运条件。
3 锅炉主机及辅属设备主要的联锁保护及信号报警可靠。
4 机组的热力系统蒸汽吹管工作完成。
5 锅炉各部的膨胀间隙正确、膨胀指示器安装齐全，冷态调定零位。
6 减温系统调试结束，具备投入条件。
7汽水系统中的管道、联箱支吊架调整完成。
8走梯、平台、栏杆完好，道路畅通，照明充足。
9安全阀调整应装好校验准确的标准压力表。
三、蒸汽严密性试验检查项目及检查方法1 检查项目1.1检查锅炉汽水系统承压部件的焊口、人孔、手孔和法兰等。
1.2 检查锅炉附件及全部汽水系统阀门。
1.3 检查汽包、联箱、各受热面部件和锅炉范围内的汽水管道的膨胀情况。
1.4 检查受热面及管道等支吊架、弹簧的受力、位移状况。
2 检查方法2.1 按检查项目首先对设备外观作详细认真地观察，是否有擦伤、锈蚀及影响使用性能的缺陷，并作出准确判断。
2.2 对锅炉本体的承压部件，如省煤器、水冷壁、过热器等，在保证人身安全的条件下，可以借助打开相关的检查孔或手孔，倾听炉内有无泄漏声音。
2.3 炉外部的联箱、汽水管道、阀门及法兰等，从外观检查倾听或借助于外物接触检验其严密程度。
2.4 对于汽水取样管、热工仪表管以及压力、温度、流量变送器或现场的显示仪表的检查判断采用观察、听声音的方法。
2.5对于联箱、汽水管道等承压部件的膨胀或位移及其支座、吊杆和弹簧吊架等设施的拉伸和移动，要作好原始记录；从点火升压至额定压力要不定时检查、记录。
2.6 对不严密或有泄漏的设备缺陷，要做好详细记录，通知有关部门及时处理。
流化床锅炉水压试验方案
锅炉水压试验方案目录一、适用范围二、编写依据三、锅炉水压试验领导小组组成人员四、水压试验：㈠水压试验工艺流程㈡水压试验升降压曲线图㈢水压试验的范围㈣水压试验的条件㈤水压试验的要求㈥水压试验的准备工作㈦水压试验的步骤㈧水压试验的合格标准五、锅炉水压试验的安全事项六、锅炉水压试验需用工具及材料七、重大危险源、重要环境因素管理方案一、适用范围本项目采用的是无锡华光锅炉股份有限公司生产的UG-560-55/5.3/485-F型锅炉，其主要技术参数如下：1.1额定蒸发量：75T/H 1.2额定蒸气压力：5.29Mpa 1.3额定蒸气温度：450℃ 1.4给水温度：150℃该锅炉为自然循环的水管锅炉,采用由旋风分离器组成的循环燃烧系统,炉膛为膜式水冷壁结构,过热器分高、低二级过热器,中间设喷水减温器,尾部设四级膜式省煤器和一、二次风卧式空气预热器。
二、编写依据1、无锡华光锅炉股份有限公司提供的UG-560-55/5.3/485-F型锅炉施工图纸及有关技术资料；2、电力工业部颁布的《电力建设施工及验收技术规范》（锅炉机组篇）；3、电力工业部颁布的《电力建设施工及验收技术规范》（管道篇,化学篇）；4、火力发电厂焊接技术规程DL/T869-20045、劳动部颁布的《蒸汽锅炉安全技术监察规程》（96版）；6、电力工业部颁布的《电力行业安全工作规程》(热力部分)三、锅炉水压试验领导小组组成人员：1. 水压试验组织机构及试验人员四、锅炉水压试验（一）水压试验系统图（见末页）（二）水压试验升降曲线图（三）水压试验的范围：1、锅筒；2、水冷壁系统；3、过热器系统；4、省煤器；5、下降管系统；6、锅炉范围内的排污、疏放水等一次阀门以内的管道及附件；注：安全阀禁止参加水压试验，水位计只参加工作试验，不参加超压试验。
（四）水压试验应具备的条件：1、各受压部件均安装完毕，且安装技术资料齐全，符合规定。
2、各项检测项目全部完成，且全部合格，所有技术资料齐全并符合规定。
锅炉水压试验施工技术
今日制造与升级 99试验技术与装备1 锅炉结构概述及编制依据1.1 概述以UG-150/9.8-M5型循环流化床锅炉为例，该锅炉为高温高压，锅筒悬挂式，炉膛水汽循环为自然流动，锅炉钢架为焊接式，分炉前、炉中、炉后布置。
锅炉前部炉膛由4片水冷壁组成，水冷壁为全密封模式壁结构；锅炉中部是汽水分离装置，自上而下布置有螺旋分离器和返料器；锅炉尾部烟道自上而下依次布置过热器（含包墙过热器）、省煤器、空气预热器、外侧护板联通箱风口及底部烟道。
UG-150/9.8-M5型 锅炉主要参数：设计蒸汽产能148t/h~152t/h ，设计主蒸汽出口温度535℃~545℃，设计主蒸汽出口压力（表压）9.8MPa ，设计主给水温度~142℃，设计烟气出口温度135℃，排污率≤2%，锅炉保证热效率88%。
锅炉基本尺寸：炉膛宽度（两侧水冷壁中心线间距离）7010mm ，炉膛深度（前后水冷壁中心线间距离）4850mm ，炉膛顶棚管标高34500mm ，锅筒中心线标高37700mm ，锅炉最高点标高43000mm ，运转层标高8000mm ，操作层标高5200mm 。
1.2 编制依据TSG G0001-2012 《锅炉安全技术监察规程》，DL5190.2-2012 《电建规范锅炉篇》，DLT5210.2《电建规程锅炉篇》2018版。
DLT869-2012《火力发电厂焊接技术规程》，DLT1322-2014《循环循环流化床锅炉受热面管监督技术导则》，锅炉厂制造说明书、技术文件和随机图纸。
2 锅炉水压试验2.1 锅炉水压试验的意义锅炉范围内受热面安装结束之后，要对其锅筒、集中下降管、水冷壁、分离器、过热器、包墙、省煤器、汽水联通管、阀门及附件等进行冷态焊接质量检验，部件承受压力检查，整体密封检查，检查受热面是否有渗漏、破裂和变形。
2.2 试验压力计算依照DL5190.2 《电建规范锅炉篇》2012版相关规定：锅炉整体水压试验压力为锅筒设计工作压力的1.25倍，试验压力以锅筒处表压为准，该锅炉水压试验压力为：10.6×1.25=13.25MPa 。
130t循环流化床锅炉水压实验方案
2*130t/h循环流化床锅炉水压实验方案批准人：审核人：编制人：目录一、锅炉概况 (3)二、编制依据 (4)三、水压实验的目的 (4)四、锅炉水压实验压力 (4)五、水压实验范围 (4)六、水压实验前应具有的条件 (4)七、水压实验前预备 (6)八、水压实验程序 (6)九、水压实验期间的平安方法 (7)十、劳动力配置 (7)十一、施工工机具及材料 (7)十二、现场组织 (8)十三、环境爱惜及文明施工 (9)附录Ⅰ风压实验方案 (9)附录Ⅱ水压实验曲线图 (10)附录Ⅲ水压实验用临时管线强度校核 (10)附录Ⅳ水压实验临时管路系统图 (11)一、锅炉概况一、概述本项目一期设计3台锅炉，均为循环流化床锅炉，由太原锅炉集团生产制造。
其中同型号130t/h锅炉两台，均为高温、超高压、单炉膛、自然循环锅炉，全悬吊、全钢架Π形布置。
锅炉炉膛膜式壁结构，炉膛上中部平行于侧水冷壁并列布置6片屏式过热器，膜式壁结构。
炉膛下部水冷风室上设水冷布风板，布风板上均匀布置风帽。
风帽采纳设计独特的钟罩式风帽，形成流化床。
水冷风室也是膜式壁结构。
锅炉中部并列布置两台护板结构旋风分离器、内衬耐火耐磨材料，下部有返料器作物料回送。
炉膛燃烧产生的烟尘，经后水冷壁上部2个窗口分两股切向进入2个旋风分离器，烟尘中的颗粒经旋风分离器分离后进入返料器，然后返回炉膛进行再燃烧。
离开旋风分离器的烟气经中心筒、出口烟道、连接烟道进入尾部竖井的尾部烟道，从上至下依次通过热器、省煤器、空气预热器离开锅炉。
锅炉过热器分高、低温过热器及屏式过热器、包墙过热器。
高温过热器两组布置在尾部竖井上部，其下布置两组低温过热器，饱和蒸汽经包墙过热器、低温过热器、屏式过热器、高温过热器进入集汽集箱经管道输送出去。
省煤器系蛇形管式，3级布置。
高温省煤器一组，悬吊式结构。
中、低温省煤器各两组，蛇形管制由支架支撑在空心梁上，给水沿蛇形管由下而上与烟气逆向流动。
二、锅炉要紧工作参数和大体尺寸型号 TG-130/—M1额定蒸发量 130t/h额定蒸汽压力额定蒸汽温度 540℃给水温度 215℃炉膛温度 880℃空气预热器进风温度 20℃锅炉排烟温度 139℃适用燃料Ⅱ类烟煤热效率 92%平平稳固运行工况范围 80%～100%外形尺寸宽度（双侧柱间中心距离） 9400㎜深度（Z1与Z4柱间中心距离） 19400㎜锅筒中心线标高 39500㎜本体最高点标高 44000㎜二、编制依据1、太原锅炉集团提供的锅炉设计说明书及设计图纸。
循环流化床锅炉水压方案
单位代码：BSXMB-GLGS编号：GC-009-003/2011 施工方案项目名称#2锅炉水压施工方案编制单位锅炉专业公司随工程资料长期保存签章专页编制年月日审核审核人员审核意见审核日期年月日年月日年月日年月日年月日年月日年月日年月日批准年月日目录一．编制依据 (1)二．工程概况 (1)三.锅炉概况 (2)四.水压试验范围及水压试验压力 (2)五.水压试验应具备的条件： (3)六.水压试验的技术、质量要求： (5)七.水压试验临时措施 (6)八．水压试验加药方法及试验后的防腐措施: (7)九．水压试验操作程序流程及方法： (8)十. 升压临时管道强度计算： (10)十一. 水压试验指挥机构及职责: (11)十二.水压试验职业健康安全管理措施及要求： (12)十三.水压试验环境管理保证措施 (14)十四.附录 (14)交底培训记录 (21)施工小组安全联保卡 (23)施工方案执行过程检查表 (24)施工方案执行过程不符合整改验证记录 (25)施工方案验证记录 (26)一．编制依据1.1 依据《电力建设施工及验收技术规范》（锅炉机组篇）1996版；《电力建设施工质量验收及评价规程》DL/T5210.2-2009、(火力发电厂焊接技术规程DL/T869-2004)、(管道篇DL/T5031-1994)、(电厂化学第四部分DL/T5190.4-2004）；1.2 依据《蒸汽锅炉安全技术监察规程》（1996年8月19日劳动部颁）；1.3 《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）；1.4 依据《电力基建工程锅炉水压试验前质量监督检查典型大纲》2005年；1.5 依据《电力建设安全工作规程》（火力发电厂第1部分 DL5009.1-2002）；1.6 依据《火力发电厂汽水管道设计技术规定》DL/T5054-1996；1.7 依据《火力发电厂汽水管道零件及部件典型设计手册》；1.8 依据《电力工业锅炉压力容器安全监察规程》DL612-1996；1.9 依据《电力基本建设热力设备化学监督导则》DL/T889-2004；1.10 依据《火力发电厂金属技术监督规程》DL438-2000；1.11依据《工程建设标准强制性条文》电力工程部分 2006年版；1.12依据哈尔滨锅炉厂图纸及有关技术说明：锅炉范围内管道系统及附件总图锅炉厂受热面总图及分图锅炉厂受热面部分保温设计锅炉厂受热面部分密封装置安装图锅炉本体热膨胀系统图锅炉厂提供水压试验技术条件锅炉厂提供产品技术说明书锅炉厂提供的安装说明书锅炉厂《强度计算汇总表》1.13依据河北省电力设计院提供的有关锅炉汽水图纸；1.14中华人民共和国《水管锅炉受压元件强度计算》GB9222-2008；二．工程概况本标段安装一台由哈尔滨锅炉厂有限责任公司设计制造的 330MW燃煤汽轮发电机组，锅炉型号为HG-1180/17.5-L.MN1型式，亚临界、中间再热、循环流化床锅炉，最大连续蒸发量：1180t/h。
循环流化床锅炉安装监督检验方案
循环硫化床锅炉（安装质量监督检验方案）编制人：日期：审核人：日期：审批人：日期：伊犁州锅炉压力容器特种设备检测所一总则：1．为规范锅炉安装行为，保证锅炉安装质量，明确锅炉安装监督检验(以下简称监检)内容和要求，确保锅炉安装监检质量，根据《特种设备安全监察条例》(以下简称《条例》)和特种设备安全监察部门的授权，特制订本监检工艺：2．锅炉安装质量监检工作必须在锅炉安装现场，且在锅炉安装过程中进行；3．监督检验工作的主要任务：3．1对锅炉安装单位的资质进行审查和质量管理体系的运转情况及有关规程、规范和技术标准的执行情况进行全过程监检：3．2对涉及锅炉安全的主要质量项目进行监检；3。
3监督检验的内容包括实物检查、技术资料的审查和质量管理体系的运转情况检查三个方面。
二监检的依据：1．国务院颁布的《特种设备安全监察条例》；2．《蒸汽锅炉安全技术监察规程》(96版)；3．国家质量技术监督局质技监局锅发11999¨62号文件；4．国家质量监督检验检疫总局国质检[2001]36号文件；5．中华人民共和国国家质量监督检验检疫总局第14号令6．《电力工业锅炉压力容器监察规程》7．《电力工业锅炉压力容器检验规程》8．《电力建设施工及验收技术规范》(锅炉机组篇)DL5047—95；9。
《电力建设施工及验收技术规范》(火力发电厂焊接篇)DL/H5007—92；10．《电力建设施工及验收技术规范》(火力发电厂化学篇)DLJ58—81；11．《电力建设施工及验收技术规范》(管道篇)DL邝5033—94：12．《电力建设施工及验收技术规范》(热工仪表及控制装置篇)SDJ279—90：13。
《锅炉房设计规范》GB50041—92；14．《工业锅炉安装施工及验收技术规范》GB50273-98：15，锅炉设计、制造资料、文件[包括锅炉图样(总图、安装图、水循环系统图、膨胀系统图和主要受压部件图等)、锅炉热力计算或热力计算结果汇总表、过热器壁温计算书或计算结果汇总表、受压元件的强度计算书或计算结果汇总表、安全阀排放量计算书或计算结果汇总表、烟风阻力计算或计算结果汇总表、锅炉质量证明书(出厂合格证、金属材料证明、焊接质量证明和水压试验证明等)、锅炉安装说明书和使用说明书、受压元件(含材料)重大设计更改资料等]：16。
